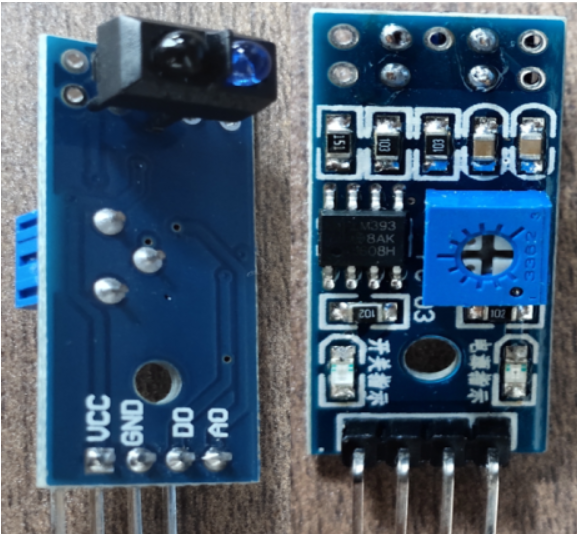

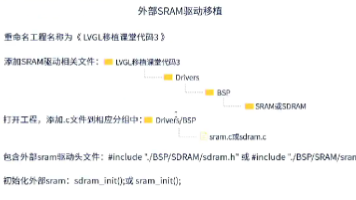

移植STM32功能需包含触摸屏、FreeRTOS系统、外部SRAM及自研内存管理算法。移植步骤包括：1) 配置硬件接口；2) 移植FreeRTOS内核；3) 集成触摸驱动；4) 实现外部SRAM访问；5) 部署内存管理模块。重点在于外部SRAM的使用优化，需结合自研算法提升内存分配效率，同时复用前期课程已验证的底层驱动代码。移植过程需注意硬件初始化时序和内存边界检测。

设置不同位来配置是哪种低功耗模式 WAKEUP引脚可以唤醒任何睡眠状态,但是只有待机模式是属于WAKEUP唤醒，其他模式都是属于中断唤醒，所以待机模式要使能EWUP引脚，还要手动清除唤醒标志位（在进入待机模式前就要清除标志位）要关闭电压调节器的话，要打开电源时钟__HAL_RCC_PWR_CLK_ENABLE();使能WAKEUP引脚的唤醒功能HAL_PWR_EnableWakeUpPin(PWR

设置为开漏输出的好处是防止因为SDA是半双工，在没有同步好时同时输出出现的问题，CPU输出高电平，被控IC输出低电平时导致短路。每个IIC设备在出厂前都会给一个7位的地址，有些IIC设备的地址是可以修改某些位的的有对应的A0/A1/A2..引脚即可。那肯定是指定写哪个寄存器然后重新开始Sr(start repeat)，然后开始读，那不就完成了指定地址读了吗。SDA和SCL的上拉电阻非常重要！（只能

usart1_rx_buf的大小在文件开头宏定义为128了，可以修改,有两个方法进这个中断，一个是接收到数据，一个是数据接收完了。问题1：STM32初始化USART时，要使能USART时钟和GPIO时钟，为什么，不是使能USART就可以了吗。UART_HandleTypeDef是句柄（其实就是结构体里套结构体，标准库是只有一个结构体的）但是如果PA8已经被用作其他功能，那TIM1_CH1就用不了了

RTC（Real-Time Clock（实时时钟））后备供电部分，掉电时还有时钟，可以接可以不接。最小系统包含：电源电路、晶振电路、复位电路、下载调试电路、BOOT启动电路。涉及到的引脚有：电源引脚、复位引脚、启动引脚、晶振引脚、调试引脚。一般单片机内部也有晶振不过精度不高所以一般使用外部晶振。电容大小要与充电时间有关（一般0.1μF即可）特定外设IIC,SPI，串口之类的IO口。ADC/DAC模

ST中文社区：https://www.stmcu.org.cnST官网：https://www.st.cn在线选型手册：https://static.stmcu.com.cn/upload/Selection_Guide.pdf

如果想要供电引脚悬空，按理不能悬空，所以应该接大电阻接地，一般采用5.1KΩ。如果是滤低频信号的大电容一般采用10uF(10000nF)比如这个6Pin USB-TypeC的快充口CC1和CC2。如果是滤高频信号的小电容一般采用100nF。

之后输入vlc v4l2:///dev/video1 --v4l2-width=1280 --v4l2-height=720。sudo nmcli dev wifi connect "你的WiFi名称" password "你的WiFi密码"在用户状态用这个sudo -u root xhost +SI:localuser:$(whoami)连接上wifi后就可以在NoMachine连上香橙派了。s

架构是CPU的设计理念、指令集和微架构，定义了CPU如何执行指令和如何组织内部组件。内核是CPU中的物理或逻辑计算单元，代表了实际执行计算任务的单元数量。多个内核（多核CPU什么的）意味着可以并行处理任务，提高性能。说白了，内核是单个处理单元，架构是内核的逻辑和物理实现，同架构也可以有不同内核，主要看里面元器件的性能。

WiFi模块：通过WiFi进行联网连接，WI-FI模块可以作为服务器也可以作为客户端，作服务器时，可以做到一对多，使用AT指令进行操作，使用TCP 或UCP协议进行传输，也可以实现透传。蓝牙模块：通过蓝牙连接，只能做到一对一，可以实现透传（透明传输），即传过去是什么接收到的就是什么。
