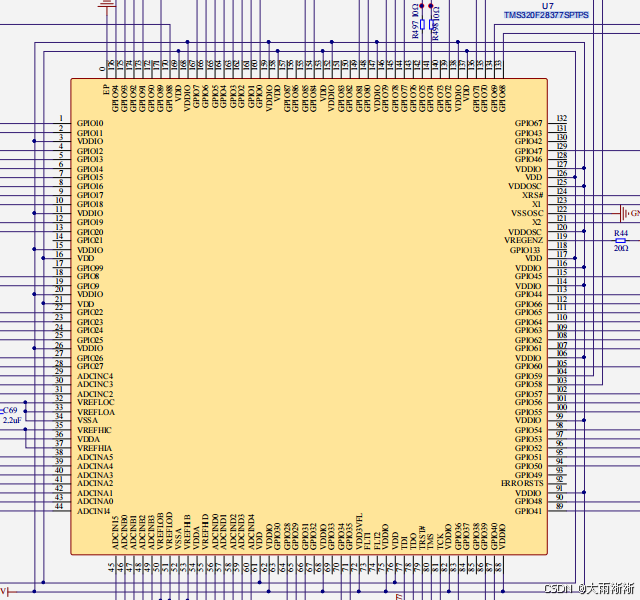

在前文分享的STM32F429ZGT6与TMS320F28377SPTPS双芯架构基础上，本文聚焦实际开发中的核心功能落地——从程序升级到通信接口，从数据录波到外设控制，拆解每个功能的技术选型、实现逻辑与关键参数，为储能变流器开发提供可落地的技术参考。

一、程序升级：双芯协同的上位机升级方案

程序升级是设备运维的核心需求，需同时覆盖STM32（ARM）与TMS320（DSP），且通过上位机实现“一键升级”，避免现场拆机操作。

1. 双芯升级架构分工

• STM32端：承担“升级主控”角色，负责接收上位机的升级文件（通过LAN/CAN接口）、校验文件完整性（CRC32校验）、向DSP转发升级数据，同时自身完成IAP（在应用编程）升级。

• DSP端：作为“升级从控”，通过高速SPI接口接收STM32转发的升级数据，触发片内Flash擦写（支持扇区擦除，擦除时间≤50ms/扇区）。

2. 上位机升级流程设计

1. 升级初始化：上位机通过Modbus-TCP发送“升级指令”，STM32响应后进入升级模式，同时通过SPI通知DSP切换至“Bootloader模式”（避免运行中擦写Flash导致崩溃）；

2. 文件传输：上位机将升级文件（ARM为.bin格式，DSP为.out格式）分块发送（每块1024字节，超时重传机制：3次超时则终止升级）；

3. 校验与激活：STM32与DSP分别完成文件接收后，各自进行CRC校验（与上位机发送的校验值比对），校验通过后STM32发送“激活指令”，双芯重启后加载新程序；

4. 升级回滚：若升级失败（如校验不通过、通信中断），双芯自动回滚至升级前的备份程序（STM32预留2个Flash分区：主分区存当前程序，备分区存备份程序）。

3. 关键性能指标

• 升级速率：LAN接口下≥500KB/s（ARM程序约1MB，升级耗时≤20s；DSP程序约512KB，升级耗时≤10s）；

• 可靠性：支持断点续传（记录已传输块号，断连后重新连接可从断点继续）；

• 安全性：升级指令需密码验证（上位机发送加密后的密码，STM32解密后验证），防止非法升级。

二、参数管理：DSP参数的“显示-修改-固化”闭环

储能变流器的控制精度依赖DSP参数（如PID系数、充放电功率阈值、保护定值），需通过上位机实现可视化管理，同时确保参数修改后稳定固化。

1. 参数分类与存储设计

• 参数分类：按功能分为“控制参数”（如PI比例系数、SVPWM载波频率）、“保护参数”（如过压阈值、过流阈值）、“系统参数”（如设备地址、通信波特率），共64组参数（每组16位/32位）；

• 存储位置：DSP参数暂存于片内RAM（实时读写），修改后通过SPI同步至STM32控制的外挂SPI Flash（容量4MB，擦写寿命≥10万次），实现“掉电不丢失”。

2. 上位机参数交互流程

1. 参数显示：上位机发送“参数读取指令”（Modbus-RTU功能码0x03），STM32通过SPI读取DSP当前参数，打包后回传至上位机（响应时间≤100ms），上位机以表格形式展示（标注参数名称、单位、范围、当前值）；

2. 参数修改：上位机输入新参数（需符合预设范围，如“过压阈值”只能在500V~600V之间），发送“参数写入指令”（Modbus-RTU功能码0x10），STM32先校验参数合法性，合法则通过SPI写入DSP RAM，同时标记“待固化”；

3. 参数固化：上位机发送“固化指令”，STM32将DSP当前参数写入SPI Flash（采用“先擦后写”机制，单参数固化耗时≤1ms），固化完成后回传“成功标识”，避免参数未固化导致掉电丢失。

3. 关键技术点

• 参数校验：上位机与STM32双端校验（如参数范围、数据类型），防止非法参数导致DSP控制异常；

• 参数同步：DSP运行中修改参数后，STM32实时同步至Flash（延迟≤1s），同时上位机刷新显示（周期≤2s）。

三、数据录波：30kHz高采样率的“存储-召回”方案

数据录波是故障分析的核心，需支持36路模拟量（如电压、电流）、36路数字量（如开关状态）采集，且符合Comtrade1999标准，同时具备上位机示波器功能。

1. 硬件支撑与采样设计

• 采样硬件：DSP负责模拟量采样（12位ADC，30kHz采样率，36路同步采集）、数字量捕获（GPIO电平检测，36路并行输入）；STM32控制外挂SPI Flash（8MB，临时缓存录波数据）、SDIO接口（支持SD卡，最大32GB，长期存储录波文件）；

• 采样机制：DSP每采样1次（约33μs），将36路模拟量（16位精度）、36路数字量（1位/路，打包为5字节）通过SPI发送至STM32（SPI速率10Mbps，单次传输耗时≤40μs），确保无数据丢失。

2. 录波文件格式与存储流程

• 文件格式：严格遵循Comtrade1999标准，仅生成CFG（配置文件）与DAT（数据文件）：

  • CFG文件（ASCII文本）：记录录波参数（采样频率30kHz、通道名称、模拟量变比、数字量定义），如“CHAN1,UA,VRMS,1.0,0.0”（通道1为A相电压，单位V，变比1.0，偏移0.0）；

  • DAT文件（二进制）：按“模拟量+数字量”顺序存储，每帧36×2字节（模拟量）+5字节（数字量）=77字节，30kHz采样率下每秒存储约2.3MB；

• 存储流程：

  • 触发录波：支持“手动触发”（上位机指令）、“自动触发”（故障告警触发，如过流、过压）；

  • 数据缓存：STM32接收DSP采样数据后，先写入SPI Flash（缓存容量支持10s录波，约23MB）；

  • 文件生成：录波结束后（默认录波时长10s，可配置1~60s），STM32将Flash数据按Comtrade格式生成CFG与DAT文件，通过SDIO写入SD卡（写入速率≥5MB/s，10s录波文件生成耗时≤5s）。

3. 上位机录波功能实现

• 录波召回：上位机通过LAN/CAN读取SD卡中的录波文件（支持按时间戳查询，如“20251114_153000.cfg”），下载后解析CFG文件获取通道信息，解析DAT文件还原波形；

• 示波器功能：上位机内置示波器模块，支持：

  • 通道选择：从36路模拟量中任选≤8路显示（如A相电压、B相电流）；

  • 参数配置：采样长度（160s）、点数（102465536点，自动插值）、波形颜色/线型自定义；

  • 波形操作：支持缩放（时间轴、幅值轴）、暂停、截图（保存为PNG格式）、数据导出（Excel格式）。

四、事件记录：SOE事件的“生成-存储-查询”机制

事件记录（SOE，Sequence of Events）用于追溯开关状态变化、故障/告警发生时间，需支持自定义记录项与上位机查询。

1. 事件类型与生成逻辑

• 事件类型：自定义8类事件（开关量变位、过压告警、过流故障、通信中断、程序升级、参数修改、SD卡异常、Flash异常），每类事件包含“事件ID、时间戳、事件描述”；

• 生成逻辑：

  • 开关量变位：STM32检测4路开入信号电平变化（如从低电平变高电平），触发事件记录（变位检测响应时间≤1ms）；

  • 故障/告警：DSP检测到保护触发（如过流），通过SPI发送“故障码”至STM32，STM32生成告警事件；

  • 时间戳：由STM32的I2C RTC时钟提供（精度±1s/天，支持掉电走时，电池供电≥1年），事件记录精确到毫秒（如“2025-11-14 15:30:00.123”）。

2. 事件存储与上位机交互

• 存储位置：STM32将事件记录先写入片内RAM（缓存最新1000条），再周期性（每10s）同步至外挂SPI Flash（预留1MB空间，支持存储≥10万条事件），同时可通过SDIO写入SD卡（按日期生成事件日志文件，如“20251114_event.log”）；

• 上位机查询：

  • 总召查询：上位机发送“事件总召指令”，STM32回传最新100条事件（按时间倒序排列）；

  • 变位上送：事件发生时，STM32主动向上位机发送“变位事件帧”（Modbus-TCP/CAN），上送延迟≤100ms；

  • 历史查询：上位机按时间范围（如“2025-11-14 15:00~16:00”）查询，STM32从Flash/SD卡读取事件后回传（支持分页查询，每页20条）。

五、通信接口：双芯互联与对外通信的“多协议网关”

通信接口分为“双芯内部交互”（STM32与DSP）和“对外通信”（与上位机、其他设备），需满足高速、可靠、多协议兼容的需求。

1. 双芯内部交互：高速SPI接口

• 硬件配置：STM32为主机，DSP为从机，SPI接口速率10Mbps（时钟极性CPOL=0，相位CPHA=1），采用“片选+中断”握手机制；

• 数据交互帧：每帧16字节，格式为“帧头（1字节）+功能码（1字节）+数据（12字节）+校验和（2字节）”：

  • 帧头：0xAA（固定，用于帧同步）；

  • 功能码：0x01（DSP参数读取）、0x02（DSP参数写入）、0x03（采样数据传输）、0x04（故障码传输）；

  • 校验和：CRC16（硬件计算，耗时≤1μs）；

• 交互周期：参数交互周期100ms，采样数据传输周期33μs（与DSP采样周期同步），故障码传输“即时触发”（响应时间≤10μs）。

2. 对外通信接口与协议实现

• 接口类型与功能：

  接口类型	硬件配置	支持协议	核心用途
  CAN	STM32内置CAN控制器，支持CAN 2.0B	CANopen、自定义CAN协议	与储能电池簇、BMS通信
  RS485	差分收发器ADM2483（隔离电压2.5kV）	Modbus-RTU	与本地仪表、PLC通信
  LAN	STM32内置以太网MAC，搭配PHY芯片LAN8720	Modbus-TCP、TCP/IP	与上位机远程通信（距离≤100m）

• 协议实现细节：

  • Modbus-RTU：波特率支持9600~115200bps，数据位8位，停止位1位，校验位可配置（奇/偶/无），支持功能码0x03（读寄存器）、0x06（写单个寄存器）、0x10（写多个寄存器）；

  • Modbus-TCP：基于LwIP协议栈，端口号502，支持“保持连接”机制（超时30s无数据则断开），单次数据传输量≤1024字节；

  • 协议转换：STM32作为“多协议网关”，实现“Modbus-TCP→Modbus-RTU”“CAN→Modbus”转换，如将上位机的Modbus-TCP指令转换为CAN指令发送给BMS。

六、采样接口：电压采样与锁相的“精准控制基础”

采样接口是变流器控制的“眼睛”，需实现相间电压采样（用于并网控制）与NTC电压采样（用于温度监测），同时开发锁相程序确保并网同步。

1. 相间电压采样功能

• 硬件设计：采用“电压互感器+运放调理+ADC”架构：

  • 电压互感器：输入为三相电网电压（AC 380V），输出为AC 5V，变比76:1；

  • 运放调理：通过差分运放（AD8221）将AC 5V转换为0~3.3V（DSP ADC输入范围），同时抑制共模干扰（共模抑制比≥80dB）；

  • ADC采样：由DSP的12位ADC负责，3路相间电压（AB、BC、CA）同步采样，采样率30kHz，精度±0.5%；

• 采样校准：通过上位机配置“校准系数”（如电压偏移、变比修正），DSP采样后按“实际电压=（ADC值-偏移）×变比”计算，确保测量精度。

2. NTC电压采样功能

• 硬件设计：NTC热敏电阻（用于检测IGBT、电感温度）串联1kΩ固定电阻，接入3.3V电源，NTC电压通过STM32的12位ADC采样（8路NTC，支持扩展至16路）；

• 温度计算：基于NTC的RT-T曲线（如B值3950K），通过公式“T=1/(ln(RT/R0)/B + 1/T0)”计算温度（RT为NTC电阻，R0为25℃时电阻，T0=298.15K），计算精度±1℃（-40℃~125℃范围）。

3. 锁相程序开发

• 核心算法：采用软件锁相环（SPLL），基于相间电压采样值实现电网频率与相位跟踪：

  • 电压过零检测：通过比较ADC采样值与阈值（1.65V，中点电压），检测电压过零点；

  • 频率计算：测量相邻两个过零点的时间间隔，计算电网频率（如间隔20ms则频率50Hz），频率跟踪范围45Hz~55Hz；

  • 相位同步：根据过零点相位，生成与电网同频同相的同步信号（用于SVPWM调制，确保并网电流与电压同相）；

• 性能指标：频率跟踪精度±0.01Hz，相位跟踪误差≤1°，动态响应时间≤100ms（电网频率突变±1Hz时）。

七、其他控制：外设驱动的“全面覆盖”

除核心功能外，还需实现开入开出、固态继电器、面板灯、RTC时钟、VREF+供电等外设控制，确保设备完整运行。

1. 开关量与继电器控制

• 4路开入控制：STM32的GPIO引脚（带施密特触发器）接收外部开关信号（如急停按钮、柜门状态），支持“高电平有效”“低电平有效”配置，防抖处理（软件滤波，采样周期1ms，连续3次采样一致则确认状态）；

• 4路开出控制：STM32通过GPIO驱动三极管（PNP型），控制外部继电器（如风扇、接触器），输出能力≤500mA，同时检测输出状态（反馈引脚），实现“输出-反馈”闭环，防止驱动故障；

• 1路固态继电器（SSR）控制：STM32通过PWM引脚（定时器TIM3）输出控制信号，支持“电平控制”（高电平导通）、“PWM控制”（占空比调节，如加热功率控制），SSR驱动电压3.3V，最大负载电流10A。

2. 面板灯与RTC时钟控制

• 3路面板灯控制：STM32通过GPIO驱动RGB LED（3路单色灯，对应“运行”“告警”“通信”状态），支持7级亮度调节（PWM占空比调节，从10%~100%），状态定义：

  • 运行灯：绿色常亮（正常）、绿色闪烁（待机）；

  • 告警灯：黄色常亮（告警）、红色常亮（故障）；

  • 通信灯：蓝色闪烁（通信正常，周期1s）、蓝色常灭（通信中断）；

• I2C RTC时钟：采用DS3231 RTC芯片（I2C接口，地址0x68），与STM32的I2C1通信，实现时间读取（年/月/日/时/分/秒，精度±1s/天）、闹钟设置（支持2个闹钟）、掉电走时（内置电池，供电≥1年），STM32定期（每1s）同步RTC时间至系统时钟。

3. VREF+外供电输入

• 硬件设计：VREF+为STM32与DSP的ADC提供参考电压（2.5V），支持外部供电（输入范围2.45V~2.55V），通过低压差稳压器（LDO，如TL431）稳压至2.5V，同时设计过压保护（TVS管，钳位电压3.3V）、过流保护（限流电阻，最大电流100mA）；

• 监测功能：STM32通过ADC采样VREF+电压（分压后采样），当电压偏离2.5V±5%时，生成“VREF异常”告警，同时禁止ADC采样（避免采样精度下降），确保系统可靠性。

总结：功能落地的3个关键原则

1. 双芯分工明确：STM32聚焦“管理型”功能（升级、存储、通信、人机交互），DSP聚焦“控制型”功能（采样、算法、PWM输出），通过高速SPI实现数据协同，避免算力冲突；

2. 可靠性优先：所有功能均设计“冗余机制”（如升级回滚、参数备份、数据双存储）、“故障检测”（如VREF异常、通信中断），确保设备在复杂工况下稳定运行；

3. 兼容性与扩展性：协议遵循行业标准（Modbus、Comtrade1999），硬件接口预留扩展空间（如NTC支持16路、SD卡支持32GB），便于后续功能迭代。

以上功能已在实际50kW储能变流器中验证，运行稳定（连续运行≥1000h无故障），可根据功率等级（如100kW、1MW）调整硬件参数（如ADC采样率、Flash容量），软件架构无需大幅修改，具备较高的复用性。
