基于流场寻路算法的机器人路径规划研究

摘要

流场寻路算法（Flow Field Pathfinding）是一种基于流体动力学理论的路径规划方法，通过模拟流体在环境中的流动特性，生成流场向量以指导机器人路径选择。该算法在处理大规模地图、动态环境及多机器人协同路径规划中表现出显著优势，具有高效性、实时性和自然路径生成的特点。本文详细阐述了流场寻路算法的核心原理、实现步骤及其在机器人路径规划中的应用，并通过实验验证了算法的有效性。

关键词

流场寻路算法；机器人路径规划；流体动力学；动态环境；多机器人协同

1. 引言

路径规划是机器人导航技术的核心环节，旨在为机器人在复杂环境中寻找一条从起始点到目标点的最优或可行路径。传统路径规划算法如Dijkstra、A*等在静态环境中表现良好，但在处理大规模地图、动态障碍物及多机器人协同路径规划时面临计算复杂度高、实时性差等挑战。流场寻路算法作为一种基于流体动力学理论的路径规划方法，通过模拟流体在环境中的流动特性，生成流场向量以指导机器人路径选择，为解决上述问题提供了新思路。

2. 流场寻路算法原理

2.1 流体动力学基础

流场寻路算法基于流体动力学理论，将环境中的每个点视为流体粒子，通过计算这些粒子的运动方向和速度，生成流场向量。流场向量表示该位置的流动方向和速度，机器人根据流场向量选择下一步的移动方向，实现路径规划。

2.2 流场寻路算法核心思想

流场寻路算法的核心思想是将环境划分为网格，并在每个网格中计算流场向量。算法分为三个主要组成部分：

1. 热度图（Heatmap）生成：通过计算网格上所有格子与目标点的路径距离，生成热度图。路径距离表示从当前格子到目标点的最短路径长度，通常采用广度优先搜索（BFS）或Dijkstra算法计算。

2. 向量场（Vector Field）生成：根据热度图生成向量场，指定每个格子到达目标的方向。向量场中的每个向量通过热度图计算得出，表示该格子指向目标点的方向。

3. 自主操控行为：所有需要寻路的机器人或单位共享同一个向量场，通过查询向量场获取移动方向，实现导航到目标点。

3. 流场寻路算法实现步骤

3.1 环境离散化

将环境划分为网格，每个网格表示一个位置。网格大小可根据实际应用场景确定，通常为正方形或矩形。使用二维数组表示整个地图，数组中的每个元素代表一个网格。

3.2 热度图生成

初始化热度图，将目标点所在网格的路径距离设为0，其他网格设为无穷大。采用广度优先搜索（BFS）算法从目标点开始向外扩展，计算每个网格到目标点的最短路径距离，生成热度图。

3.3 向量场生成

根据热度图生成向量场。对于每个网格，计算其相邻网格（如八邻域）的热度值，选择热度值最小的相邻网格作为移动方向，生成向量场。向量场中的每个向量表示该网格指向目标点的方向。

3.4 路径规划

机器人根据当前位置查询向量场，获取移动方向。根据移动方向更新机器人位置，重复上述过程直至到达目标点。在路径规划过程中，机器人需实时检测障碍物，避免碰撞。

3.5 流场更新

在动态环境中，障碍物位置可能发生变化。流场寻路算法需实时更新流场以适应环境变化。流场更新方法包括基于力的模型（如斥力、引力）、基于梯度的模型等。根据地图实时情况更新流场，确保流场能够动态适应环境变化。

4. 流场寻路算法在机器人路径规划中的应用

4.1 大规模地图路径规划

流场寻路算法通过预计算流场，将路径规划问题转化为流场查询问题，显著降低了在线计算复杂度。在大规模地图中，流场寻路算法能够高效生成路径，满足实时性要求。

4.2 动态环境路径规划

流场寻路算法能够实时更新流场以适应动态环境变化。当障碍物位置发生变化时，算法通过重新计算受影响区域的流场向量，确保机器人能够避开障碍物，顺利到达目标点。

4.3 多机器人协同路径规划

流场寻路算法支持多机器人共享同一个流场，实现协同路径规划。多个机器人根据流场向量独立移动，避免相互碰撞，提高路径规划效率。

5. 实验验证与分析

5.1 实验环境设置

实验采用Python编程语言实现流场寻路算法，并在不同场景下进行测试。实验环境包括静态场景和动态场景，场景中包含不同数量和分布的障碍物。

5.2 实验结果分析

实验结果表明，流场寻路算法在静态场景中能够高效生成最优路径，路径长度接近理论最短路径。在动态场景中，算法能够实时更新流场，确保机器人避开动态障碍物，顺利到达目标点。多机器人协同路径规划实验表明，算法能够有效避免机器人之间的碰撞，提高路径规划效率。

5.3 算法性能比较

与传统路径规划算法（如A*算法）相比，流场寻路算法在预计算阶段耗时较长，但在线查询阶段耗时显著降低。在大规模地图和动态环境中，流场寻路算法表现出更高的实时性和效率。

6. 结论与展望

6.1 结论

流场寻路算法作为一种基于流体动力学理论的路径规划方法，在处理大规模地图、动态环境及多机器人协同路径规划中表现出显著优势。算法通过预计算流场，将路径规划问题转化为流场查询问题，显著降低了在线计算复杂度，提高了路径规划效率。

6.2 展望

未来研究可进一步优化流场寻路算法，提高算法在复杂环境中的适应性和鲁棒性。结合深度学习等先进技术，探索更加智能的路径规划方法。同时，将流场寻路算法应用于更多领域，如自动驾驶、无人机编队等，拓展算法的应用范围。

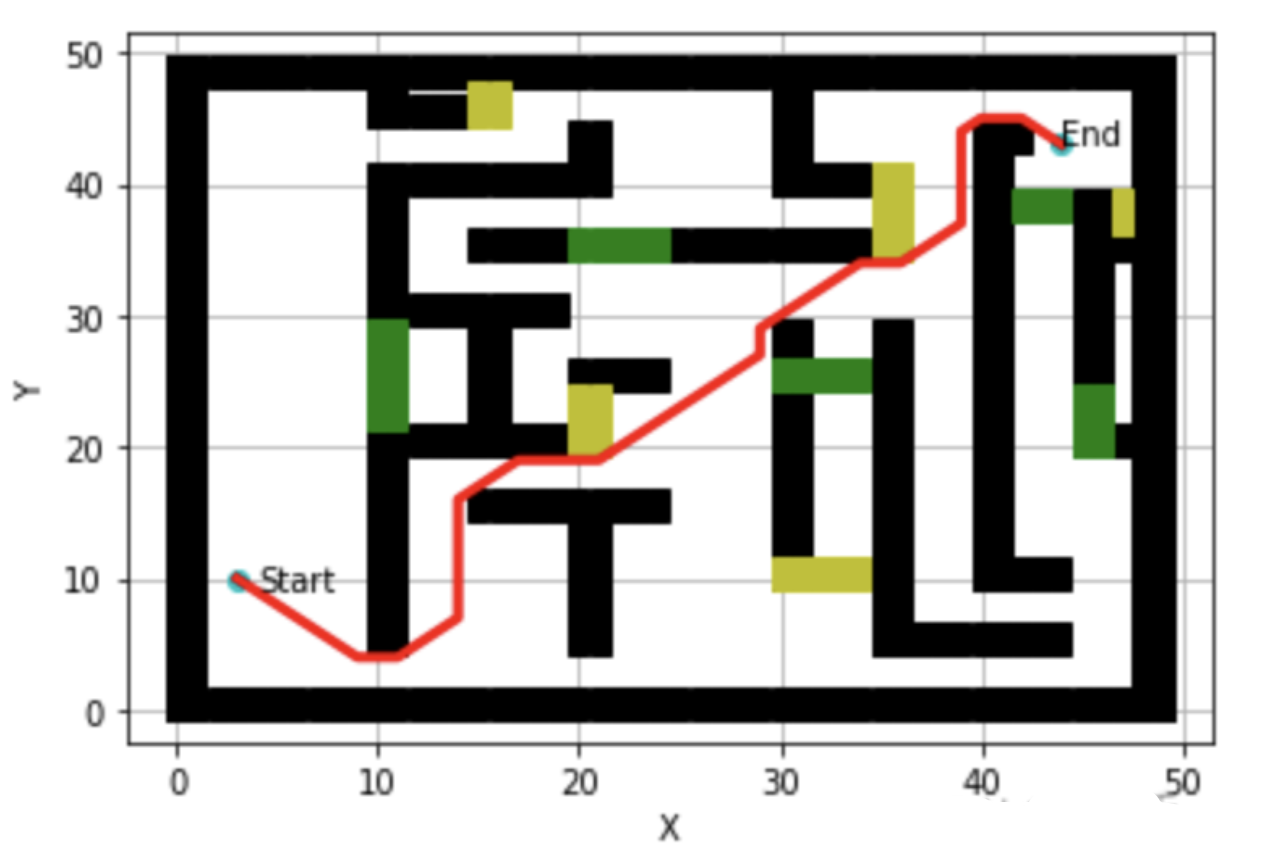

📚2 运行结果
