这篇文章总结了Python编程中的常见技巧和注意事项，主要包括：1.递归与循环的注意事项，包括递归深度限制的解决方法；2.列表操作技巧，如遍历时修改列表的解决方案；3.数学运算注意事项，如sqrt返回类型问题；4.输入输出优化方法，包括使用sys.stdin加速读取；5.二维数组的创建和赋值技巧；6.列表的各种操作方法（增删改查、排序、复制等）。这些技巧对提高编程效率和避免常见错误很有帮助。

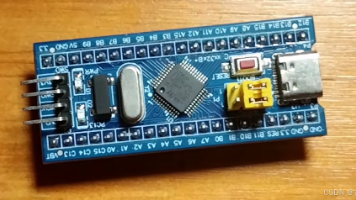

因为自己学是的stm32的f103的c8t6，c就是48引脚，t就是LQFP封装，所以就是LQFP48引脚。普通引脚作用都是一样的，为了区分他们就使用了一套命名规则（GPIO明天学，注意同一组引脚编号分布不连续）数据手册中，打开标签目录，找到pinouts and pin description这个。

本文详细解析STM32时钟树结构与编程，涵盖时钟概念、分频器/锁相环/复用器作用、树根（HSI/HSE/PLL）与分支分配。重点讲解时钟配置流程：先设分频器限速，再切换系统时钟，避免超频；配置72MHz时需开启Flash指令预取并设置等待周期，确保高速运行稳定性。结合启动代码分析，说明SystemInit默认配置影响时钟频率，通过代码手动配置可实现自定义时钟树。最后提及外设开关与复位机制，强调时钟

本文介绍了STM32通过SPI接口与W25Q64 Flash芯片通信的实现方法。主要内容包括：1）IO引脚初始化配置，选择重映射引脚并设置2MHz输出速度；2）SPI模块初始化，配置为全双工主模式、8位数据宽度、低电平和1相位；3）数据传输实现，采用全双工同步收发机制，通过SPI_I2S接口完成数据交换。代码部分展示了GPIO初始化、SPI参数配置和数据收发函数的具体实现，为SPI设备驱动开发提供

I2C通信协议摘要：I2C是一种支持多设备连接的双线制串行通信协议，通过SCL时钟线和SDA数据线实现通信。其核心特点是开漏输出配合上拉电阻实现"逻辑线与"机制，使得单主机可控制多个从机（最多128个）。通信流程包含起始位、地址帧（7位地址+读写位）、数据帧（8位数据+应答位）和停止位。主机通过控制时钟信号发起通信，从机通过拉低SDA线应答。相比USART的一对一通信，I2C具

本文介绍了STM32串口通信的实现方法，主要包括三部分内容：1.通过重写fputc函数实现格式化字符串输出，将printf重定向到串口；2.串口接收数据机制，通过检测RXNE标志位获取数据，并实现通过串口控制LED灯开关；3.串口编程常见问题解析，包括fputc参数类型、数据转换、进制关系及补码原理等。文中提供了完整的初始化配置代码和数据处理逻辑，详细解释了串口通信的底层实现原理，并针对字符编码、

摘要：本实验通过STM32单片机实现了按钮控制LED灯的亮灭功能。采用推挽接线方式连接LED，通过读取按钮输入的高低电平（0/1值）来控制LED状态。硬件连接包括LED和按钮的接线配置，软件部分使用GPIO初始化设置引脚模式（PC0为开漏输出，PC1为上拉输入），并在主循环中检测按钮状态（PC1），当按钮按下（低电平）时点亮LED（PC0置高），松开时熄灭。实验成功验证了基于寄存器读写的简单输入输

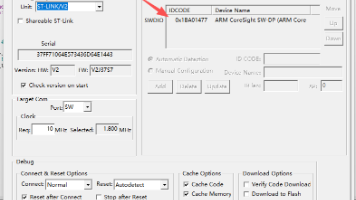

（2）debug的话，就是先点品符号旁边的魔法棒按钮，将debug选择为STlink,然后编译代码，然后点击右上角的放大镜带d的按钮执行debug操作，点击。简单来说前者是LED灯阳极接了个推挽模式的mos管（0/1对应灯灭/亮），后者是LED阴极接了个开漏模式的mos管（0/1对应灯的亮/灭）简单来说，就是GPIO是手（执行操作），时钟是心脏，心脏去供给手去执行操作，要执行GPIO操作之前必须开

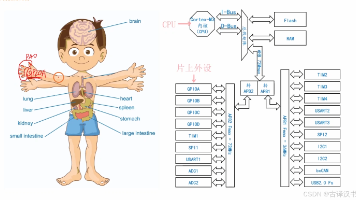

STM32单片机的GPIO（通用输入输出）引脚采用分组管理，其结构在数据手册中有详细说明。GPIO工作模式共有8种，每个引脚内部结构相同。GPIO相当于CPU与外设之间的桥梁，如同大脑控制身体器官。输出模式的具体结构可参考手册第8章的引脚电路图。摘要简明概括了GPIO的分组原理、结构特点和工作模式，为理解其功能提供了基础框架。

com0com是一款Windows虚拟串口工具，可在电脑中创建成对的虚拟串口（如COM3↔COM4），用于串口调试和设备模拟。安装后需在PortsClass界面配置端口名称并Apply。若出现驱动未识别问题，可通过三种方法解决：1）重启进入禁用驱动签名模式（按F7）；2）通过Windows更新安装可选驱动；3）使用cmd执行"bcdedit/set nointegritychecks o
