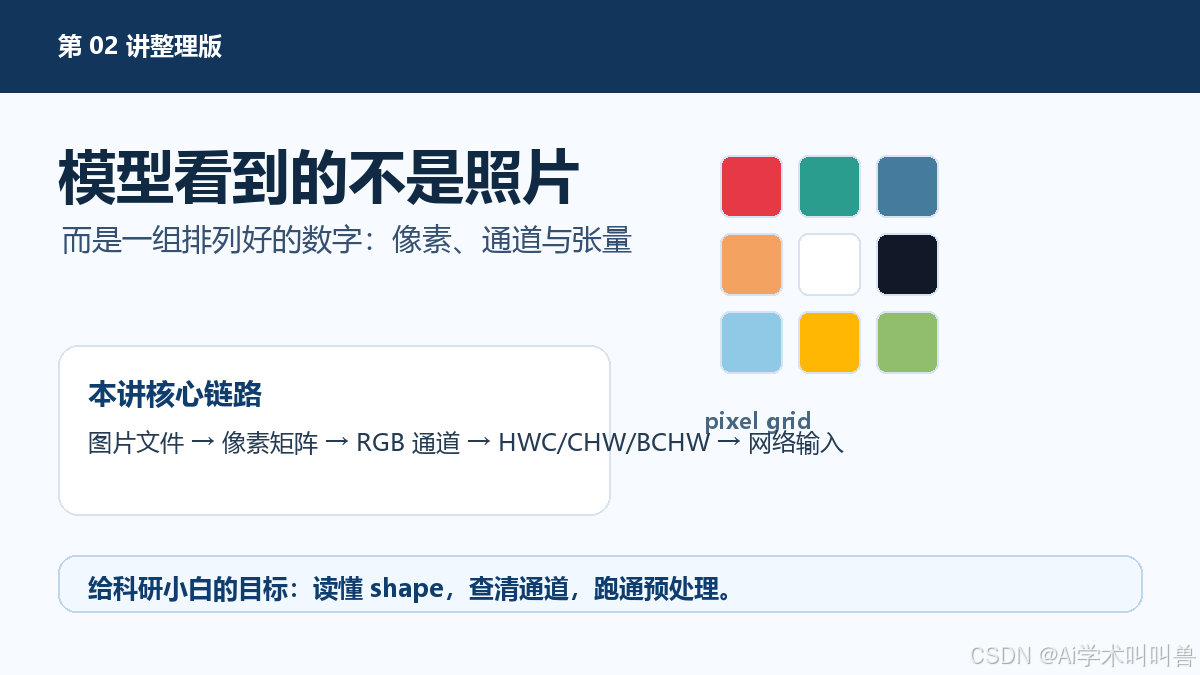

模型看到的不是照片：一文搞懂像素、通道与张量

第 02 讲《图像数字化：像素、通道与张量》公众号整理版

整理说明：本文基于 B 站视频《第02讲〈图像数字化：像素、通道与张量〉》的公开信息、课程课件主线，并结合 OpenCV、PIL、PyTorch 与 YOLO 输入预处理常见流程进行原创化整理。本文不是逐字稿，重点是把“图片如何变成模型能算的数字”整理成科研小白可以照着学、照着查、照着跑的教程。

你在屏幕上看到一张图片，可能是一只猫、一辆车、一张医学影像，也可能是交通路口。

但模型看到的不是“猫”，不是“车”，也不是“病灶”。模型看到的是一组排好队的数字。

所以第 02 讲只解决一个核心问题：

模型看到的不是照片，而是一组怎样排列的数字？

这件事一旦讲清楚，后面学 CNN、YOLO26、数据增强、训练报错都会顺很多。因为几乎所有视觉模型的第一步，都是把图片变成张量。

---

01 为什么小白总卡在 shape 上？

很多同学刚开始学 YOLO 或深度学习，最容易卡在 4 个地方：

1. 图片明明能打开，为什么到模型里变成 3 x 640 x 640？
2. RGB、BGR、HWC、CHW、BCHW 到底谁在前谁在后？
3. 图片尺寸、通道顺序、归一化写错，为什么代码不一定报错，但结果会很离谱？
4. 同一张图在 OpenCV、PIL、PyTorch 里为什么读出来不一样？

这几个问题本质上都指向同一件事：

图片不是直接进入模型的。它要先被解码成像素，再整理成通道，再变成张量，最后按照模型要求的 shape 输入网络。

把这条链路记住：

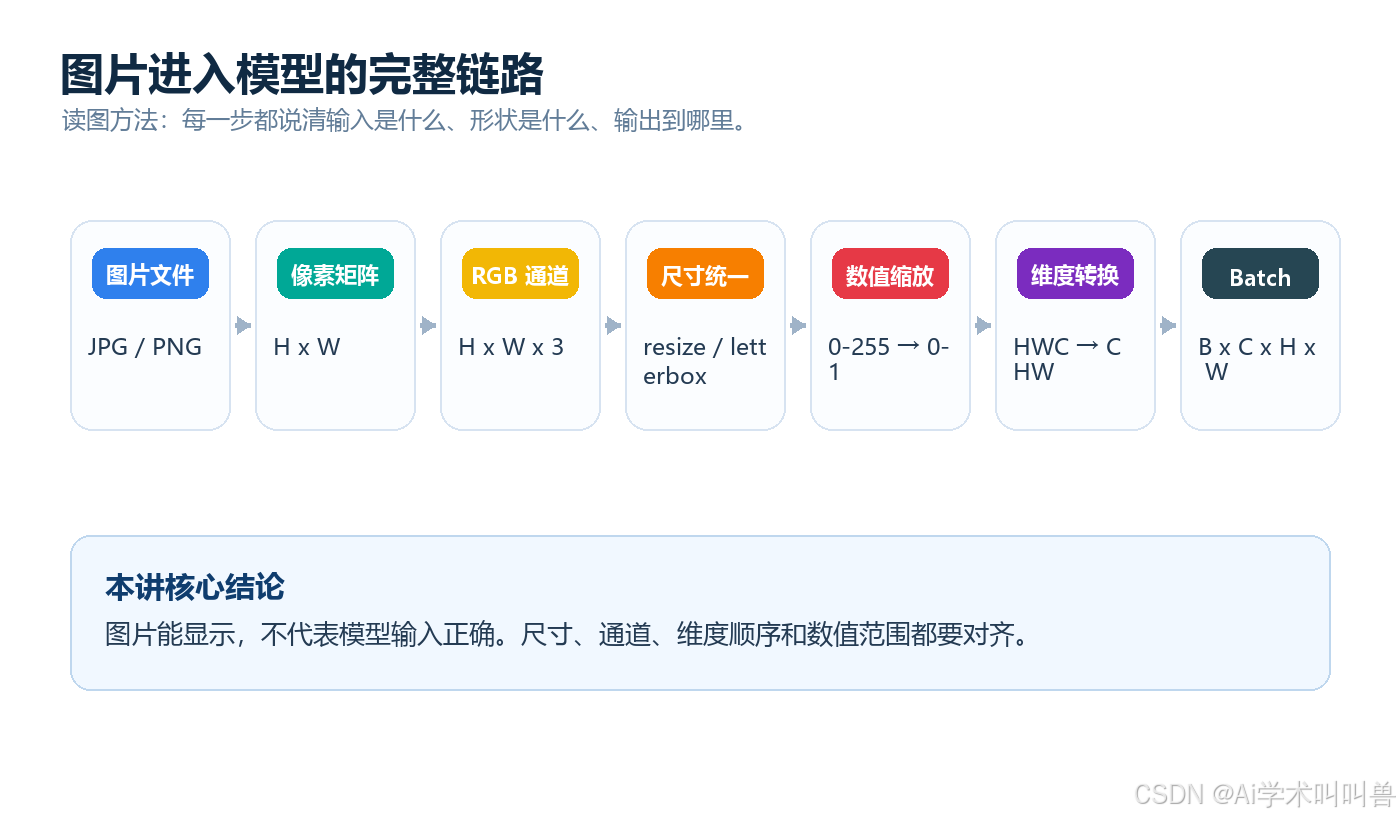

图片文件 → 像素矩阵 → 通道排列 → 尺寸统一 → 数值缩放 → 维度转换 → batch 张量 → 进入网络

以后遇到输入错误，先沿着这条链往回查，不要第一反应就怀疑模型结构。

---

02 六个核心概念，一次说清楚

概念	严格一点的说法	小白理解
像素 Pixel	图像的最小采样单元，每个位置记录颜色或强度	一张图由很多小格子组成
通道 Channel	颜色或特征的维度	RGB 图像有红、绿、蓝三层
张量 Tensor	多维数组，是神经网络处理数据的基本容器	模型能计算的数字盒子
Shape	张量每个维度的长度	1 x 3 x 640 x 640 里的每个数字
Batch	一次送入模型的一组样本	batch=8 表示一次处理 8 张图
归一化	把数值缩放到稳定范围	常见做法是把 0-255 除以 255

初学阶段先别急着背复杂公式。你只要能回答三件事：

1. 这个数字从哪里来？
2. 它现在是什么形状？
3. 下一步要送到哪里？

能把这三件事讲明白，shape 就不再是玄学。

---

03 像素：一张图首先是一张数字表

一张 640 x 480 的灰度图，可以理解为一个 480 行 x 640 列 的二维矩阵。

每个位置有一个数，表示这个位置的亮度。常见 8 位图像的像素范围是 0 到 255：

数值	含义
0	最暗，接近黑色
255	最亮，接近白色
中间值	不同程度的灰度

彩色图像多了颜色通道。最常见的 RGB 图像，每个像素不是一个数，而是三个数：

[R, G, B]

例如：

颜色	RGB 数值
红色	[255, 0, 0]
绿色	[0, 255, 0]
蓝色	[0, 0, 255]
白色	[255, 255, 255]

这就是“模型看到的是数字”的第一层含义：图片先变成一堆像素值。

---

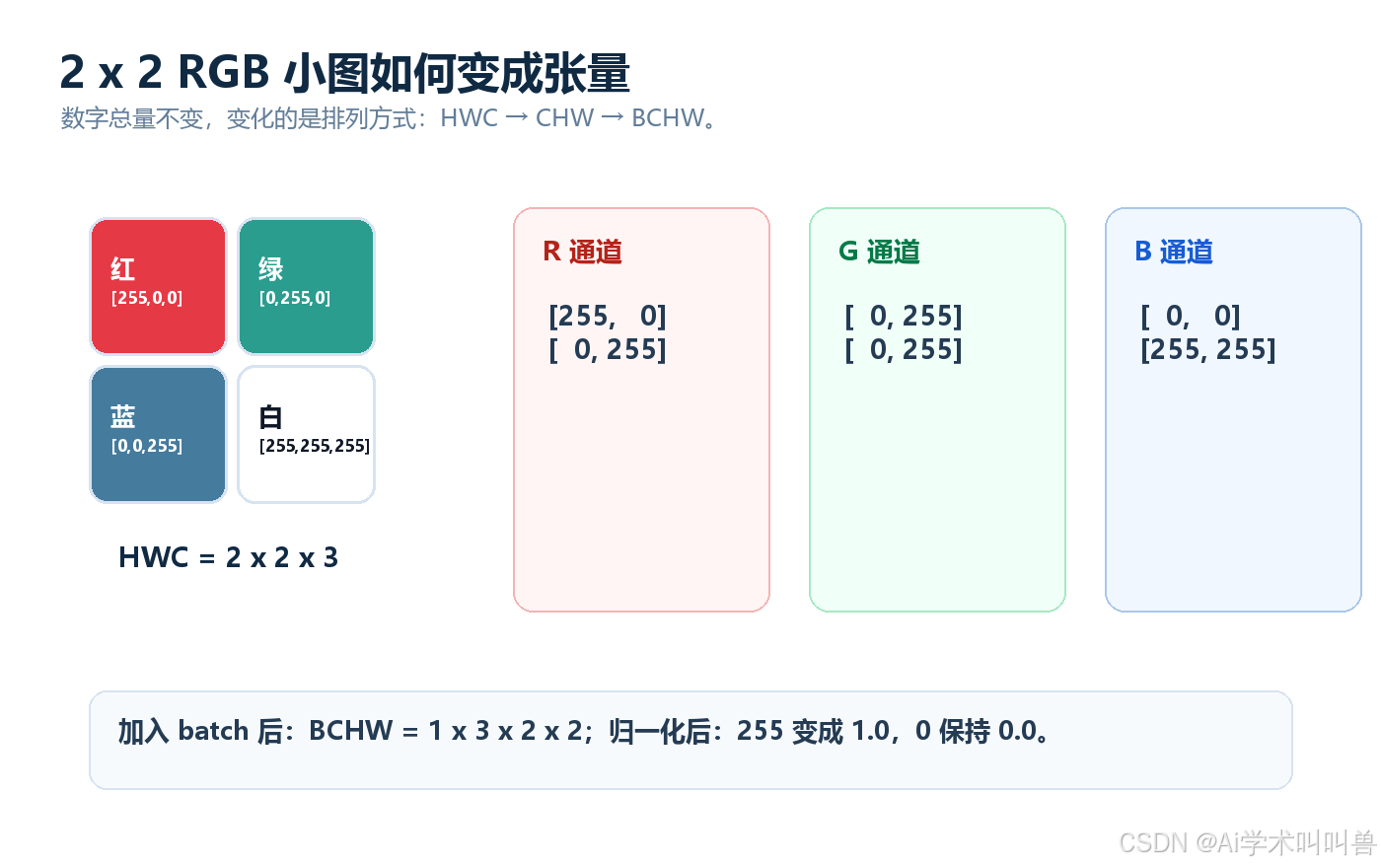

04 2 x 2 RGB 小图，手算一次图片变张量

为了彻底看懂，我们构造一张最小彩色图：

位置	颜色	RGB
左上	红色	[255, 0, 0]
右上	绿色	[0, 255, 0]
左下	蓝色	[0, 0, 255]
右下	白色	[255, 255, 255]

如果用 HWC 表示，它可以写成：

[
  [[255, 0, 0],   [0, 255, 0]],
  [[0, 0, 255],   [255, 255, 255]]
]

这个 shape 是：

H x W x C = 2 x 2 x 3

其中：

字母	含义	这里的值
H	Height，高度，有几行	2
W	Width，宽度，有几列	2
C	Channel，通道数	3

但深度学习框架里，模型常常更喜欢 CHW 或 BCHW：

HWC: 2 x 2 x 3
CHW: 3 x 2 x 2
BCHW: 1 x 3 x 2 x 2

注意，数字总量没有变，只是排列顺序变了。

---

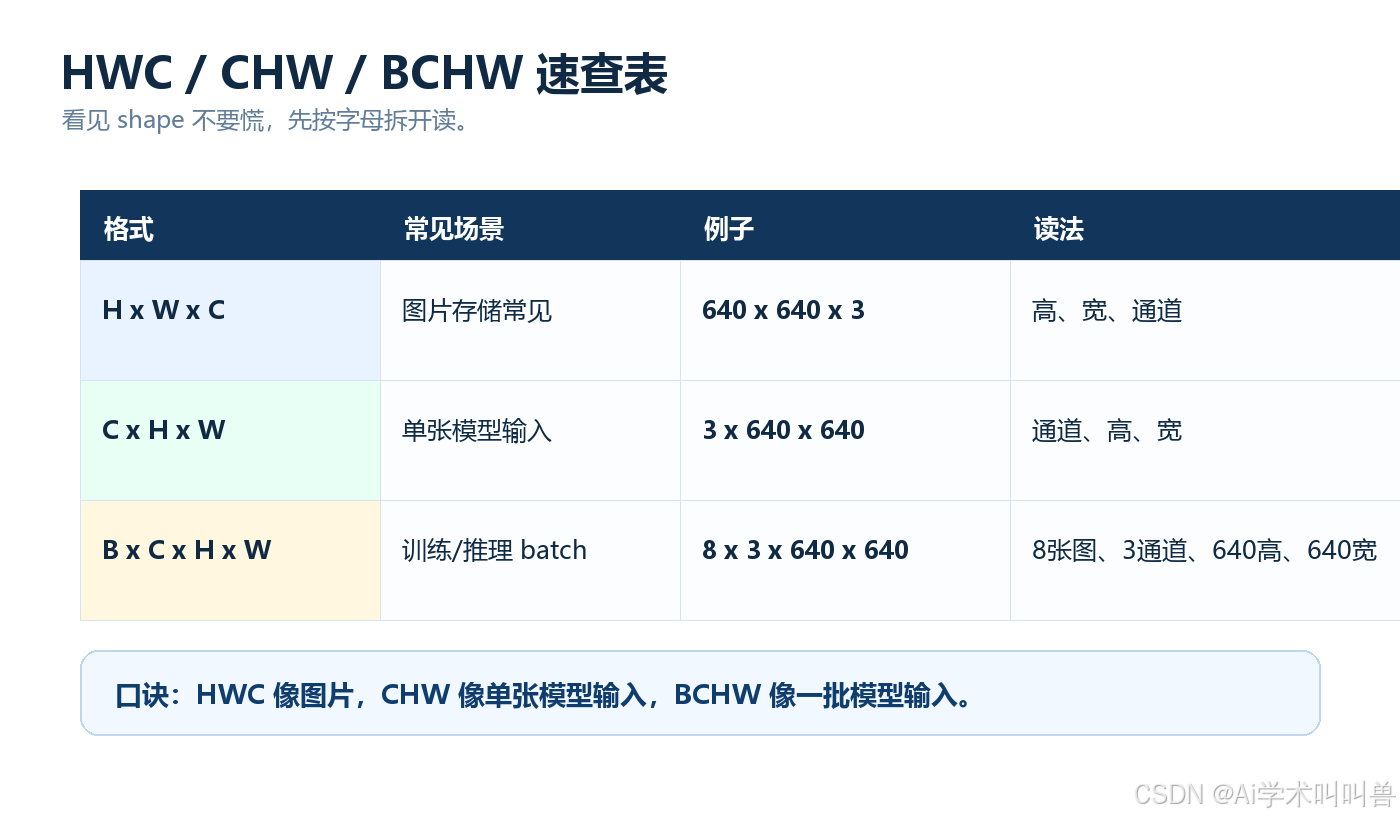

05 HWC、CHW、BCHW 到底怎么记？

最简单的记法：

格式	常见场景	例子	读法
H x W x C	图片存储、OpenCV/PIL 转 NumPy 后常见	640 x 640 x 3	高、宽、通道
C x H x W	单张图送入 PyTorch 模型前常见	3 x 640 x 640	通道、高、宽
B x C x H x W	模型训练和推理常见	8 x 3 x 640 x 640	batch、通道、高、宽

为什么要加 B？

因为训练时通常不是一张一张喂给模型，而是一批一批喂。8 x 3 x 640 x 640 的意思是：

维度	含义
8	一次处理 8 张图
3	每张图 3 个通道
640	高度 640
640	宽度 640

一句话总结：

HWC 像图片，CHW 像单张模型输入，BCHW 像一批模型输入。

---

06 OpenCV、PIL、PyTorch 为什么容易混？

最常见的坑是通道顺序。

工具	常见读取结果	通道习惯	小白提醒
OpenCV	NumPy 数组	默认 BGR	显示或送模型前常需要转 RGB
PIL	Image 对象	常见 RGB	转 NumPy 后通常是 HWC
PyTorch	Tensor	常用 CHW/BCHW	通常要 permute 或 transpose

举个例子：

import cv2

img_bgr = cv2.imread("test.jpg")
img_rgb = cv2.cvtColor(img_bgr, cv2.COLOR_BGR2RGB)

如果忘了 BGR 转 RGB，代码可能不报错，但颜色语义已经变了。对人来说只是颜色怪，对模型来说就是输入分布变了。

这也是为什么很多检测结果“看起来很玄”：模型还没开始推理，输入已经悄悄错了。

---

07 归一化：为什么要除以 255？

常见图片像素范围是 0 到 255，但神经网络训练更喜欢比较稳定的数值范围。

所以经常会做：

x_norm = x / 255.0

这样像素会从：

0-255

变成：

0-1

这一步不是为了“好看”，而是为了让后续计算更稳定。数值尺度差太大，可能让激活值、梯度和优化过程变得不舒服。

但要注意：

训练时怎么归一化，推理时也要保持一致。

如果训练时输入是 0-1，推理时却喂 0-255，模型结果很可能异常。

---

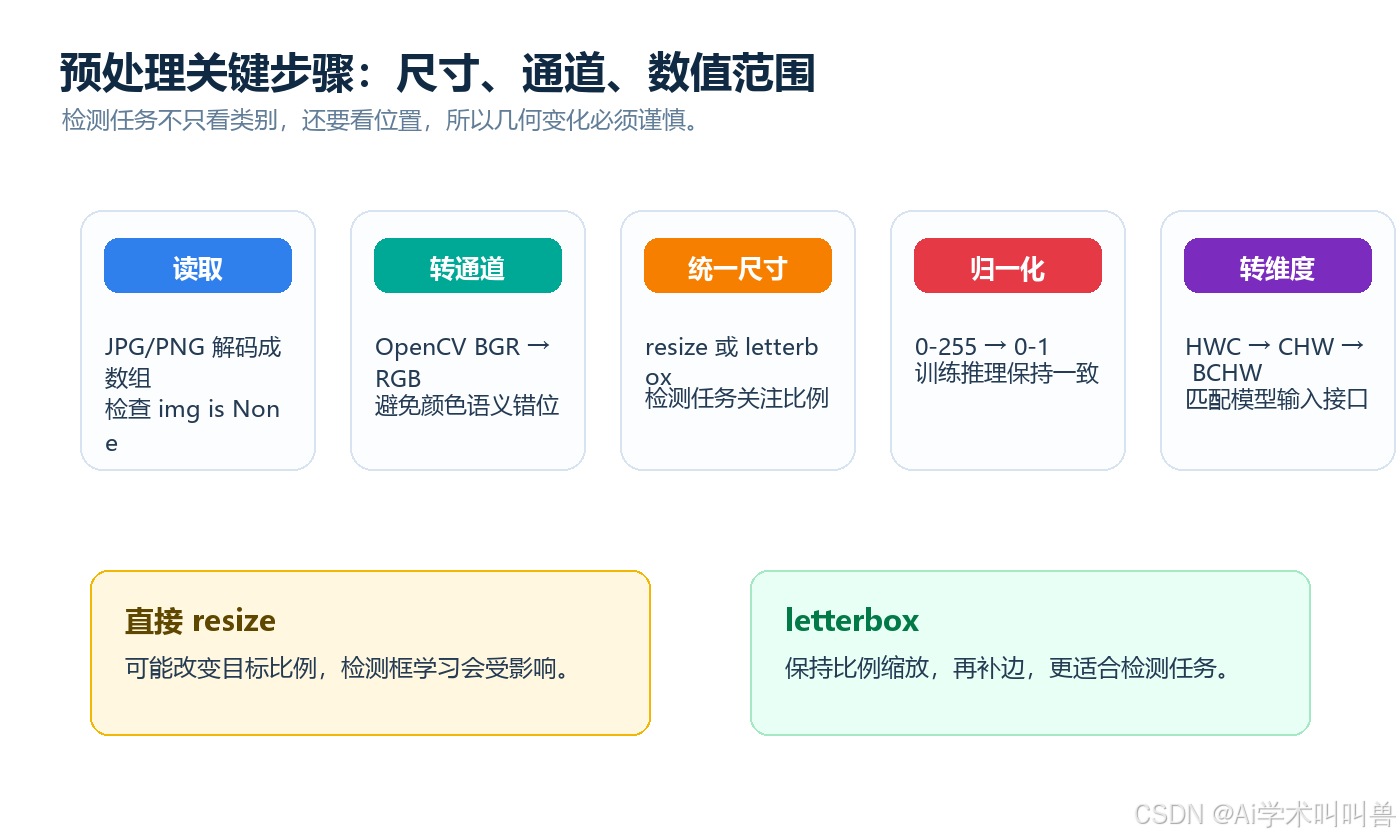

08 Resize 和 Letterbox：尺寸统一不是简单拉伸

模型通常要求统一输入尺寸，例如 640 x 640。

但真实图片可能是横图、竖图、方图，尺寸各不相同。常见处理有两类：

方法	做法	风险
直接 resize	强行拉到指定大小	可能改变目标比例
letterbox	保持比例缩放，再补边	更适合检测任务

目标检测尤其要注意比例。因为检测任务不仅要认出类别，还要预测位置。如果几何比例乱了，框的位置学习也会被影响。

所以第一次做自己的数据集时，请记录：

1. 原图尺寸是多少？
2. 训练输入尺寸是多少？
3. 是否使用 letterbox？
4. 标签坐标是否和图片尺寸对应？
5. 可视化标签时，框是否真的贴住目标？

---

09 实操教程：从 0 检查一张图的输入张量

下面这套流程适合科研小白跟着做。第一次不要急着训练 YOLO26，先把一张图怎么变成张量跑通。

第一步：创建环境

conda create -n image-tensor python=3.10 -y
conda activate image-tensor
pip install numpy pillow opencv-python matplotlib torch

如果暂时不想装 PyTorch，可以先跑 NumPy、PIL、OpenCV 部分。

第二步：手写 2 x 2 RGB 小图

新建 01_make_2x2_rgb_tensor.py：

import numpy as np

img_hwc = np.array([
    [[255, 0, 0], [0, 255, 0]],
    [[0, 0, 255], [255, 255, 255]],
], dtype=np.uint8)

img_chw = np.transpose(img_hwc, (2, 0, 1))
img_bchw = np.expand_dims(img_chw, axis=0)
img_norm = img_bchw.astype(np.float32) / 255.0

print("HWC shape:", img_hwc.shape)
print(img_hwc)
print("CHW shape:", img_chw.shape)
print(img_chw)
print("BCHW shape:", img_bchw.shape)
print("normalized range:", img_norm.min(), img_norm.max())

你要看懂这三行：

np.transpose(img_hwc, (2, 0, 1))
np.expand_dims(img_chw, axis=0)
img_bchw.astype(np.float32) / 255.0

它们分别对应：

1. 把 HWC 变成 CHW。
2. 加一个 batch 维度，变成 BCHW。
3. 把 0-255 缩放到 0-1。

第三步：读取真实图片并打印 shape

准备一张 test.jpg，新建 02_inspect_image_shape.py：

from pathlib import Path

import cv2
import numpy as np
from PIL import Image

image_path = Path("test.jpg")
if not image_path.exists():
    raise FileNotFoundError("请先放一张 test.jpg 到当前目录")

img_cv = cv2.imread(str(image_path))
print("OpenCV:", type(img_cv), img_cv.shape, img_cv.dtype)
print("OpenCV first pixel BGR:", img_cv[0, 0].tolist())

img_rgb = cv2.cvtColor(img_cv, cv2.COLOR_BGR2RGB)
print("After BGR->RGB first pixel:", img_rgb[0, 0].tolist())

img_pil = Image.open(image_path).convert("RGB")
img_np = np.array(img_pil)
print("PIL to NumPy:", type(img_np), img_np.shape, img_np.dtype)
print("PIL first pixel RGB:", img_np[0, 0].tolist())

img_chw = np.transpose(img_np, (2, 0, 1))
img_bchw = np.expand_dims(img_chw, axis=0).astype(np.float32) / 255.0
print("CHW:", img_chw.shape)
print("BCHW normalized:", img_bchw.shape, img_bchw.min(), img_bchw.max())

如果你能读懂输出，就说明你已经掌握了图像数字化的核心。

第四步：做一次 letterbox 尺寸检查

新建 03_letterbox_check.py：

import cv2
import numpy as np


def letterbox(img, new_shape=(640, 640), color=(114, 114, 114)):
    h, w = img.shape[:2]
    new_h, new_w = new_shape
    scale = min(new_w / w, new_h / h)
    resized_w, resized_h = int(round(w * scale)), int(round(h * scale))
    pad_w, pad_h = new_w - resized_w, new_h - resized_h
    left, right = pad_w // 2, pad_w - pad_w // 2
    top, bottom = pad_h // 2, pad_h - pad_h // 2

    resized = cv2.resize(img, (resized_w, resized_h))
    padded = cv2.copyMakeBorder(resized, top, bottom, left, right, cv2.BORDER_CONSTANT, value=color)
    return padded, scale, (left, top)


img = cv2.imread("test.jpg")
if img is None:
    raise FileNotFoundError("请先放一张 test.jpg 到当前目录")

out, scale, pad = letterbox(img)
print("original:", img.shape)
print("letterbox:", out.shape)
print("scale:", scale)
print("pad left/top:", pad)
cv2.imwrite("letterbox_preview.jpg", out)

运行后会生成 letterbox_preview.jpg。你要观察：图片有没有被强行拉伸，边缘是否补了灰边。

---

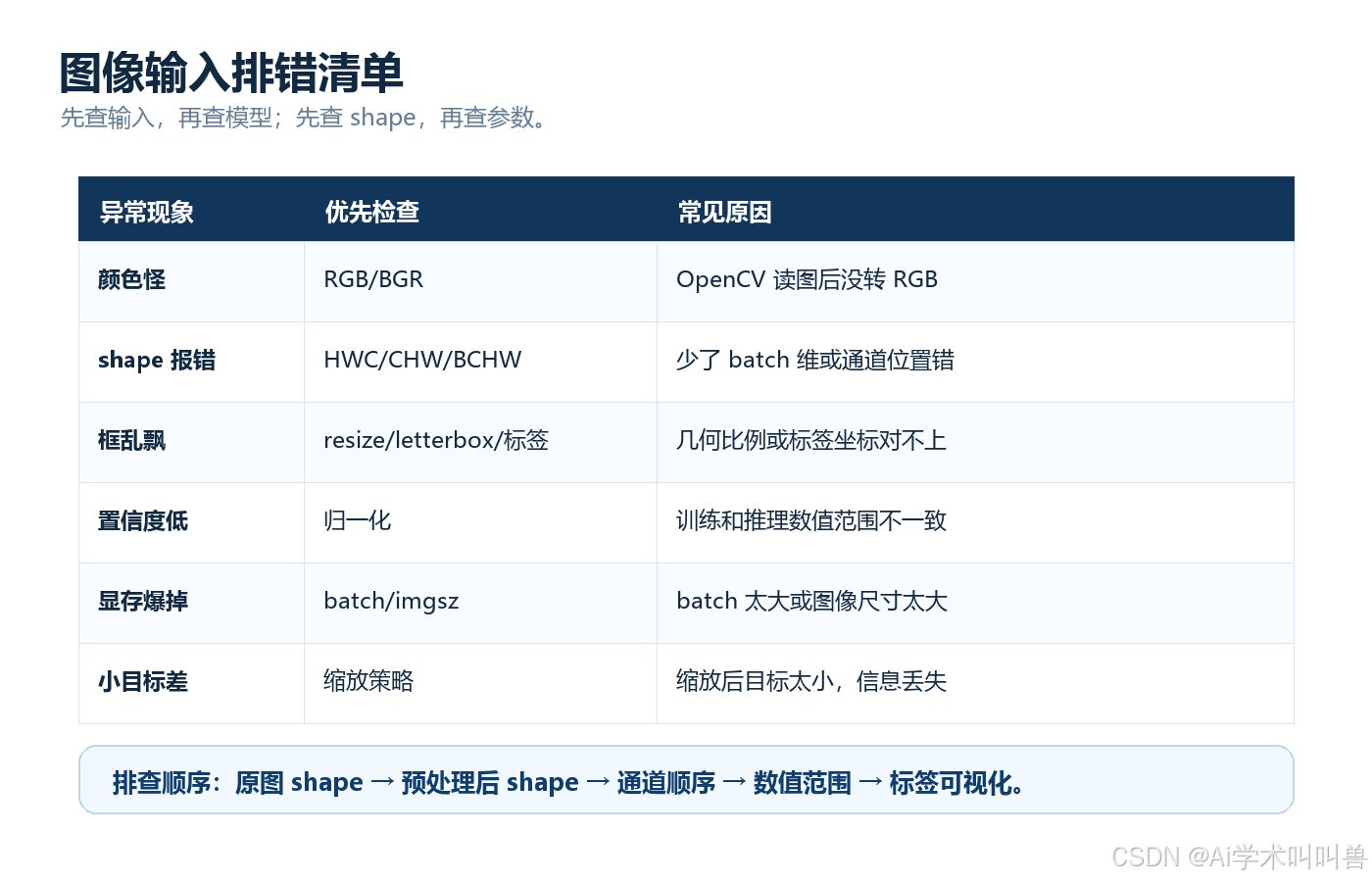

10 用这张表定位输入问题

异常现象	优先检查	常见原因
颜色明显不对	RGB/BGR	OpenCV 读图后没转 RGB
shape 报错	HWC/CHW/BCHW	少了 batch 维或通道位置错
检测框乱飘	resize/letterbox/标签	几何比例或标签坐标对应不上
结果置信度很低	归一化	训练和推理数值范围不一致
训练显存爆掉	batch/imgsz	batch 太大或图像尺寸太大
小目标变差	resize 策略	缩放后目标太小，信息丢失

排错顺序建议：

1. 先打印原图 shape。
2. 再打印预处理后 shape。
3. 再检查通道顺序。
4. 再检查数值范围。
5. 最后可视化图片和标签。

这比盲目改模型、改学习率、改 epoch 更靠谱。

---

11 学完本讲，你要能回答这 5 个问题

1. 一个 RGB 像素为什么有三个数？
2. 8 x 3 x 640 x 640 每一维分别代表什么？
3. 为什么 OpenCV 读取的图片经常要从 BGR 转 RGB？
4. 为什么归一化会影响训练和推理稳定性？
5. resize 和 letterbox 对检测任务有什么区别？

如果你能把这 5 个问题讲给别人听，第 02 讲就真正学进去了。

---

12 最后总结

本讲最重要的一句话：

模型看到的不是照片，而是按规则排列的数字张量。

一张图片进入模型前，通常要经过：

读取图片 → 解码成像素 → 拆分通道 → 调整尺寸 → 改变维度顺序 → 数值归一化 → 加 batch 维度 → 进入网络

后面学 YOLO26 时，只要遇到输入问题，就回到这条链路检查。

如果这篇文章帮你把 RGB、HWC、CHW、BCHW 想清楚了，建议先关注、收藏，也可以转给正在被 shape 折磨的同学。

评论区留言：张量。下一篇继续整理第 03 讲：有了输入张量之后，标签和 Loss 如何告诉模型哪里做错。

---
