为了新手朋友更好理解这个电路的实际意义，我们举一个实际生活中的例子：假设家用热水器正在烧水，我们设定一个目标值为60℃，当水温检测到了60℃，热水器的加热元件会立刻跳闸切断加热电路，但是一旦停止加热水温马上就会下降也许是59.9℃低于了目标值，热水器的加热元件会立刻接通加热电路，水温开始回升超过60℃，切断加热……下面的波形是比较的输出信号。回差的大小取决于反馈电阻的大小，在本设计中反馈电阻越大，

摘要：本文分析了开关电路中尖峰电压的产生机理，指出MOS管寄生电容、线路寄生电感、大电流和快速开关是尖峰产生的三大主因。针对性地提出了通过延缓开关速度、并联吸收电容来抑制尖峰的方法，并推导了吸收电容的计算公式。进一步解释了实际工程中采用RC吸收电路的必要性，指出电阻能有效抑制电容引起的振铃现象。最后强调实际设计中需综合考虑效率、温升等因素调整RC参数，并提供了参数调整的实用判断方法：当MOS尖峰电

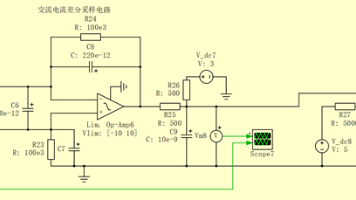

本文系统介绍了电子电路中的采样与比较电路设计方法。首先分析了电阻分压采样电路的优缺点，指出其适用于20V大功率直流电压采样等场景，但存在后级阻抗不确定等问题。进而引入运放电压跟随电路，解决了阻抗匹配问题。针对2000V高压采样等特殊场景，详细讲解了差分采样电路的设计原理和计算方法，重点阐述了其无需共地和抗干扰优势。最后预告了后续将讨论运放滤波和滞回比较电路设计。全文通过具体案例展示了从基础到进阶的

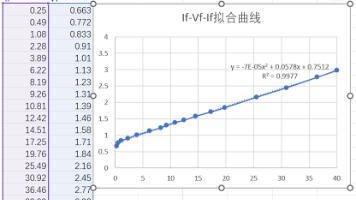

【电源设计实战：精准计算二极管温升】本文针对电源设计中二极管温升计算的难点，提出两种实用方法：1.基础方法通过提取规格书Vf-If曲线，用Excel拟合多项式公式计算导通损耗，相比传统平均法精度提升20%；2.进阶方法利用PLECS仿真工具建立热模型，直接导入规格书曲线，自动计算动态工况下的损耗和最终结温（案例中单管110℃/52W，并联方案105℃/17W）。文章强调二极管Vf是温度与电流的二元

此时我们发现20℃时，120HZ下的电容等效串联电阻竟然有恐怖的2.65欧，这个数值是我们前面用到的0.02欧的100多倍，那么温升将会非常疯狂。是参考频率下的ESR数据，电容行业基本上是以120HZ作为参考频率，所以我们前面计算出来的2.65欧和0.3975欧就是这个频率下的两个参考ESR，区别就是温度不同。基于前面的公式我们先算一下电容的功率，朋友们可以在模型在用平均值来计算，也可以用公式P=
