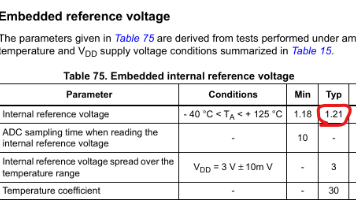

摘要：文章介绍了STM32 ADC测量中的电压基准选择与精度优化方法。默认使用3.3V电源作为基准时，测量精度受限于电源精度（1-5%）。内置1.2V基准（精度1%）可提高精度，通过实测VREFINT通道值计算转换系数K。进一步利用芯片出厂校准值（存储在VREFINT_CAL_ADDR）可提升精度，但实际改善可能有限。文章还详细讨论了整数运算时的精度保持技巧，建议采用μV单位避免整数除法误差，并对

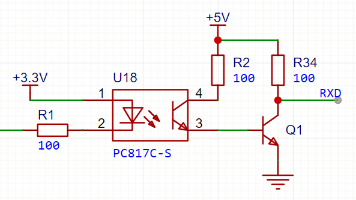

本文测试了使用PC817光耦传输串口信号时的最高波特率性能。通过调整输入端电阻R1和输出端上拉电阻R2，发现当R1=200-300Ω、R2=100Ω时，可实现最高160kbps的波特率，满足常用串口通信需求。文中详细记录了不同电阻配置下的性能测试数据，并分析了电路损耗与响应时间的关系。该方案的优点是成本极低（单通道约0.2元），适合隔离485收发器的DE信号等低频应用；缺点是稳定性易受器件参数影响

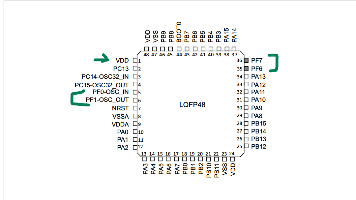

48pin和64pin LQFP封装芯片的兼容性分析：F030与F103基本兼容，但会损失PF4~PF7四个GPIO，且HSE晶振引脚改为PF0/PF1。F4系列与F103存在VCAP引脚差异，部分型号需外接电容。F400/F401/F402/F410虽改回部分电源引脚，但仍不完整兼容（如PB11改为VCAP）。F410的48pin封装需特别注意22/46/47脚定义变化。不同型号在HSE晶振引脚

摘要：作者在使用CA-IS3082W RS485隔离收发器时发现严重缺陷，该芯片在DE引脚拉高时（发送模式）会异常将RO引脚拉低，导致串口接收到虚假0x00数据。经测试发现，添加终端电阻和上下拉电阻均无法解决问题，而更换为NSI83085芯片后正常。推测停产的非X版本（CA-IS3082W）可能存在设计缺陷，建议购买时选择新版CA-IS3082WX。后续可能验证RE#引脚是否为高电平有效导致该问题

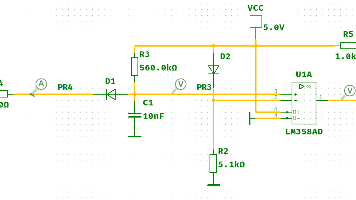

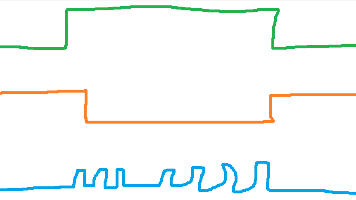

摘要：针对高速串口通信时LED指示灯亮度不足的问题，提出一种改进电路方案。通过运放比较器实现低电平触发，配合电容滤波电路使LED在信号触发后保持10ms亮灯时间。电路采用二极管设置阈值电压，仿真显示可检测1us短脉冲并维持稳定点亮。该设计具有参数易调、成本低廉、小电容滤波不影响通信等优势。虽然存在高频通信时LED持续点亮的问题，但可通过调整RC参数优化保持时间。该方案特别适合MODBUS 等应答时

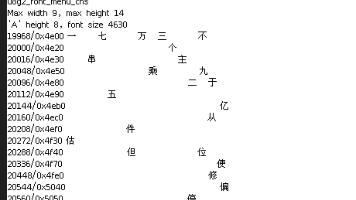

本文介绍了BDF和TTF字体格式的区别，重点讲解了如何为U8G2库生成自定义BDF字体。作者改进了现有的Python字体生成工具，增加了从文本文件读取字符、直接选择BDF源文件等功能。文章详细说明了工具的使用步骤，包括输入字符、设置字体名称、选择源文件、调整间距等操作，并提供了生成示例。此外，还对比了外挂字库芯片和传统取模方法，指出使用U8G2库是更便捷的选择。该工具简化了嵌入式系统中点阵字体的生

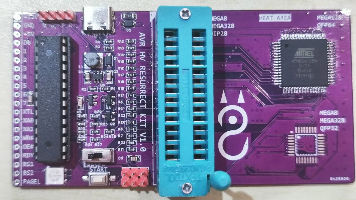

针对淘宝购买的AVR芯片可能因熔丝位错误无法烧录的问题，作者设计了一款高压编程解锁工具。该工具基于开源项目改进，支持ATmega8/88/168/328主控，通过12V高压自动修复熔丝位。板载Type-C供电和升压电路，提供DIP-28、QFP-64、QFP-32三种接口，配有状态指示灯和串口输出功能。工具可自动检测芯片型号并重置熔丝，解决了常规编程器无法修复的问题。扩展接口支持其他封装的芯片解锁

既然能复用显示整数的代码，那么最简单的思路就是把浮点的整数和小数部分分别转换成整数，打印的时候中间加个小数点就好了，只有一个小问题。比如，要把 3.03 转换成两个整数，整数部分 = 3，没问题；小数部分是 03，如果按整数打印，左侧的0 就没了，整体打印出来变成3.3。好在我的整数显示函数功能还比较齐全，可以设置数字右对齐，并且左侧补0。那么只需要在打印小数部分时，设置数字右对齐，且数字长度等于

PlatformIO 只支持以文件夹为单位选择要编译的源文件，不像Keil 或者CMake，可以手动控制每一个源文件。而且默认只会将库的src文件夹下的源文件全部加入编译。PlaformIO 默认会将src文件夹下的所有源文件加入编译，并且将include文件夹加入包含路径，但是没有简单的方法把mem文件夹加入编译；要只选择mem里面的某一个文件编译，其他的排除，这就更复杂了。而FreeRTOS

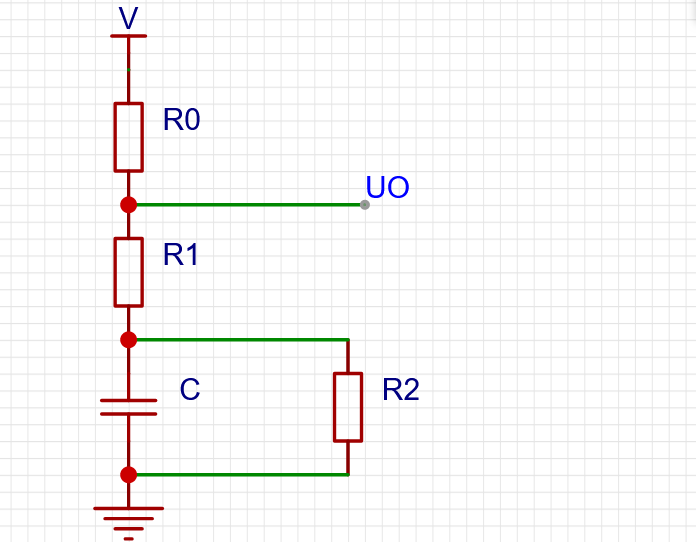

R0 阻值等于R2，且远小于R1，所以占空比基本只取决于电位器R1 的位置。可见，这种PWM 电路，高电平对应电容的充电时间，低电平对应放电时间。电容的充电路径上串联了R1 和R2，而放电路径上只有R2，所以放电的时间不可能比充电长。加入二极管就能解决这个问题，用二极管把充电和放电路径分离开，两个路径上的电阻可以独立的调整，占空比也就能随意控制了。这种电路可以用电位器代替两个独立的电阻，使充电时间
