智能无线电与6G候选技术代表了无线通信与感知的未来方向。机器学习为物理层带来了前所未有的灵活性和性能提升，而太赫兹、RIS、通感一体化等技术则正在突破传统无线电的物理边界。这些前沿方向的探索，需要高性能、高灵活度的硬件平台作为支撑，也呼唤学术界与产业界的深度合作。系列文章回顾第一篇：从“软件无线电”到“单芯片无线电”——RFSoC如何重塑无线系统设计第二篇：射频数据转换器核心参数与设计考量第三篇：

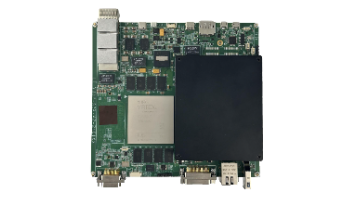

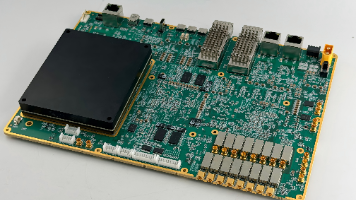

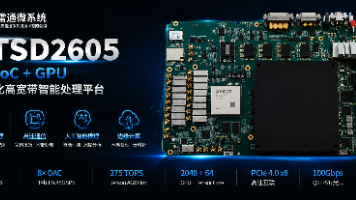

高速射频系统做到更高带宽、更低时延之后，真正影响工程落地的，往往是采集、同步、实时处理和后端计算之间如何协同。RTSD2605 以 XCZU47DR RFSoC 与 NVIDIA Jetson AGX Orin 构建板级异构处理平台，在同一块板卡上完成射频采集、同步、FPGA 实时处理和 GPU 并行计算，为雷达信号处理、高速通信、人工智能推理及边缘计算提供一条更紧凑的数据链路。为什么要采用 RF

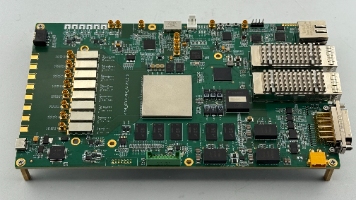

 单颗RFSoC芯片可支持多达16个收发通道，满足中小规模阵列需求。但对于相控阵雷达、大规模MIMO通信等应用，通道数需求可达64、128甚至256以上，必须通过多板卡级联实现。

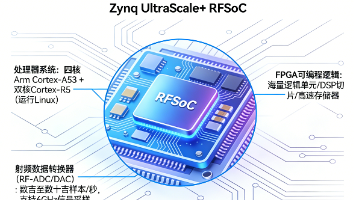

然而，在很长一段时间里，构建一个高性能的SDR系统，通常需要在一块电路板上集成多个独立的芯片：一个强大的FPGA（现场可编程门阵列）负责数字信号处理，一个或几个高速ADC/DAC负责模拟与数字信号的转换，还有一个高性能的处理器（如ARM）负责控制和上层协议。从最早的数字基带采样，到后来的中频采样，再到能直接采样射频信号的“直接射频”架构，SDR的演进始终伴随着一个核心技术的进步——数据转换器（AD

资源估算：每个通道的DDC需要约20~50个DSP切片（取决于滤波器阶数），128通道总计约3000~5000个DSP切片。ZU49DR单芯片可提供4272个DSP切片，因此一片即可支持64~128通道的前端预处理，体现了RFSoC的高集成度优势。

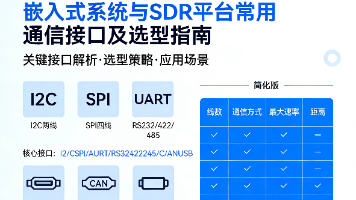

本文介绍了嵌入式系统中常见的通信接口，它们各有千秋，合理选用可以简化硬件设计并提高系统性能。在SDR或FPGA开发中，这些接口经常用于连接控制模块、配置芯片或传输数据。希望本文能帮助您在项目设计中做出更明智的选择。

本文介绍了嵌入式系统中常见的通信接口，它们各有千秋，合理选用可以简化硬件设计并提高系统性能。在SDR或FPGA开发中，这些接口经常用于连接控制模块、配置芯片或传输数据。希望本文能帮助您在项目设计中做出更明智的选择。

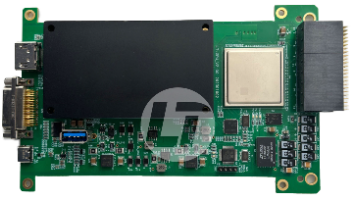

1x 10/100/1000 Ethernet网口（共用VPX P1接口）嵌入式AI模块运行大型深度神经网络以获得更高的准确性，计算性能翻倍。2x JTAG调试接口 （共用VPX P1接口，共用J30J接口）与底板其他板卡(存储板、交换板、射频板等)组合成。雷达、通信、对抗等信号处理算法验证及实现。1x USB2.0接口（共用J30J接口）1x USB_JTAG/UART调试接口。1x UART接

本文介绍了嵌入式系统中常见的通信接口，它们各有千秋，合理选用可以简化硬件设计并提高系统性能。在SDR或FPGA开发中，这些接口经常用于连接控制模块、配置芯片或传输数据。希望本文能帮助您在项目设计中做出更明智的选择。

NVIDIA Jetson AGX Orin，AI边缘计算核心平台
