标题：基于IOT技术的太阳能板表面清洁程度检测系统设计

系统总体架构图

该系统通过多传感器融合和边缘计算，实现对太阳能板清洁度的智能感知、远程监控和预警。

mime

flowchart TD
    subgraph A[应用层 - 用户界面]
        A1[Web可视化平台]
        A2[移动端APP]
        A3[预警系统<br>短信/邮件/钉钉]
    end

    subgraph P[平台层 - 云大脑]
        P1[数据接入与处理<br>IoT平台/MQTT]
        P2[数据存储<br>时序数据库TSDB]
        P3[清洁度分析模型]
        P4[业务逻辑与API]
    end

    subgraph N[网络层 - 神经传输]
        N1[无线传输<br>LoRa/4G/5G/NB-IoT]
        N2[有线传输<br>以太网/RS485]
    end

    subgraph S[感知层 - 终端感知]
        S1[数据采集单元<br>IoT网关或MCU]
        S2[电气参数传感器]
        S3[环境参数传感器]
        S4[可选: 图像传感器]
    end

    S -- 采集数据 --> N;
    N -- 上传数据 --> P;
    P -- 存储与分析 --> A;
    P -- 下发指令 --> N;
    N -- 控制指令 --> S;

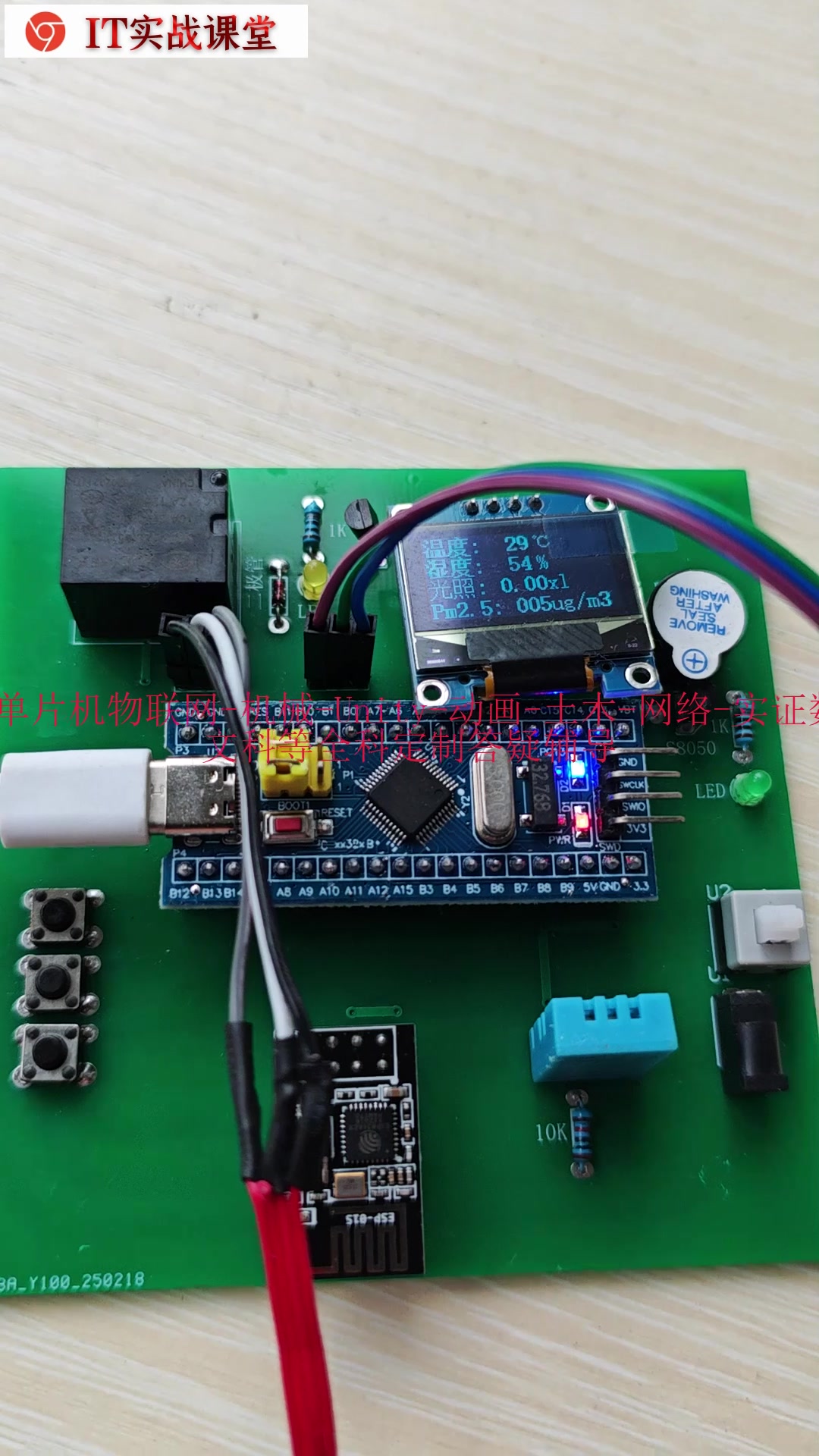

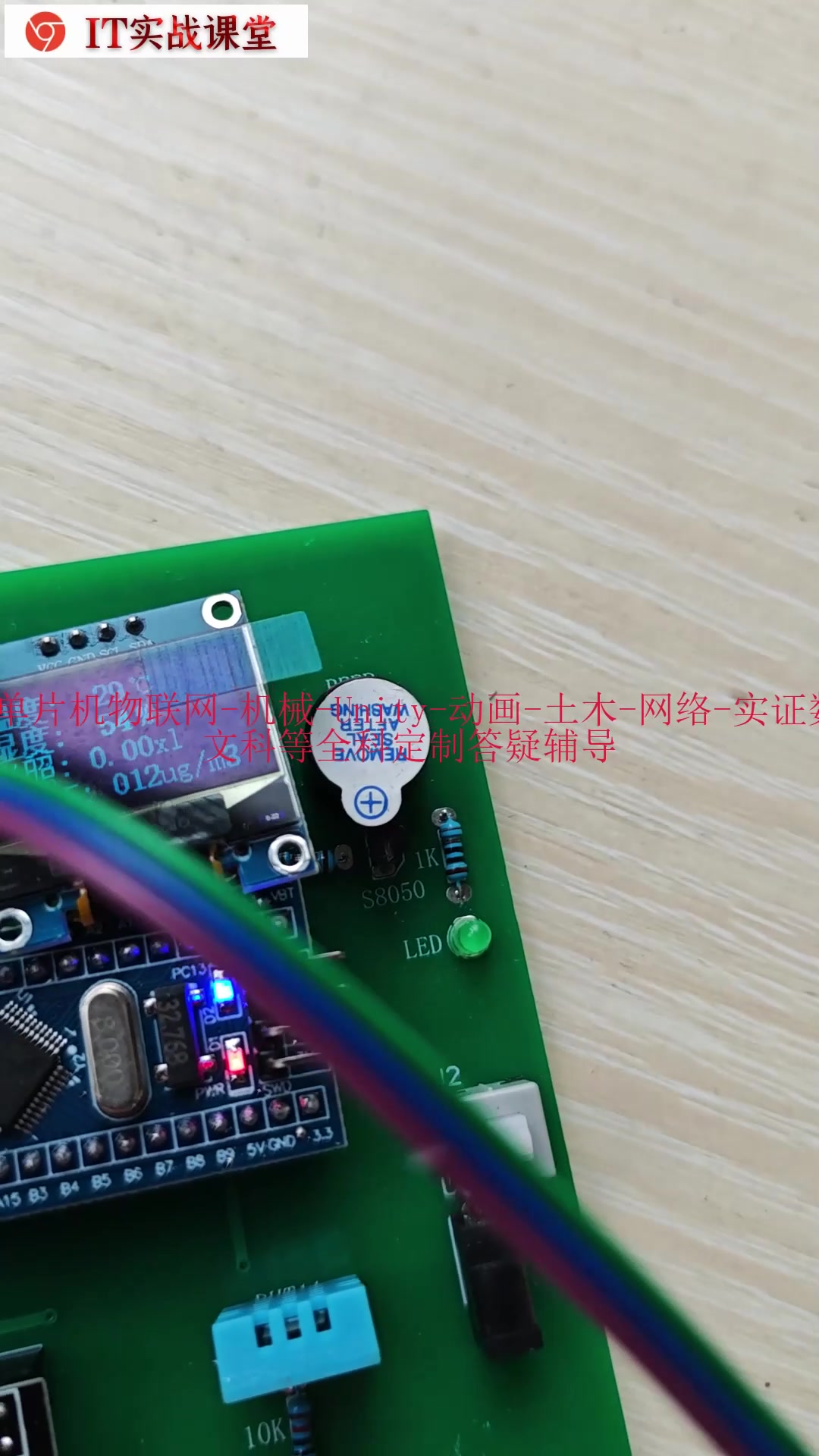

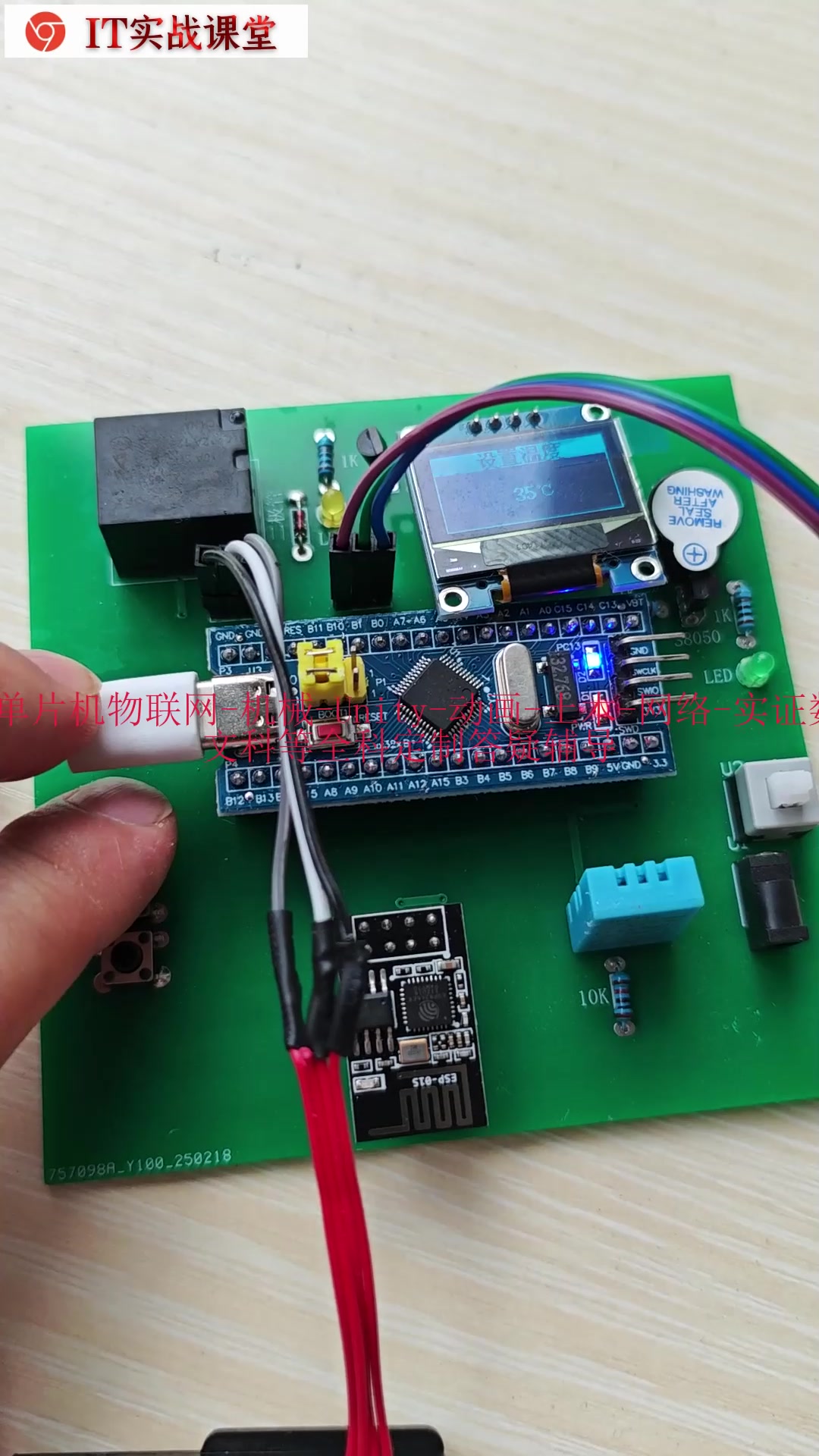

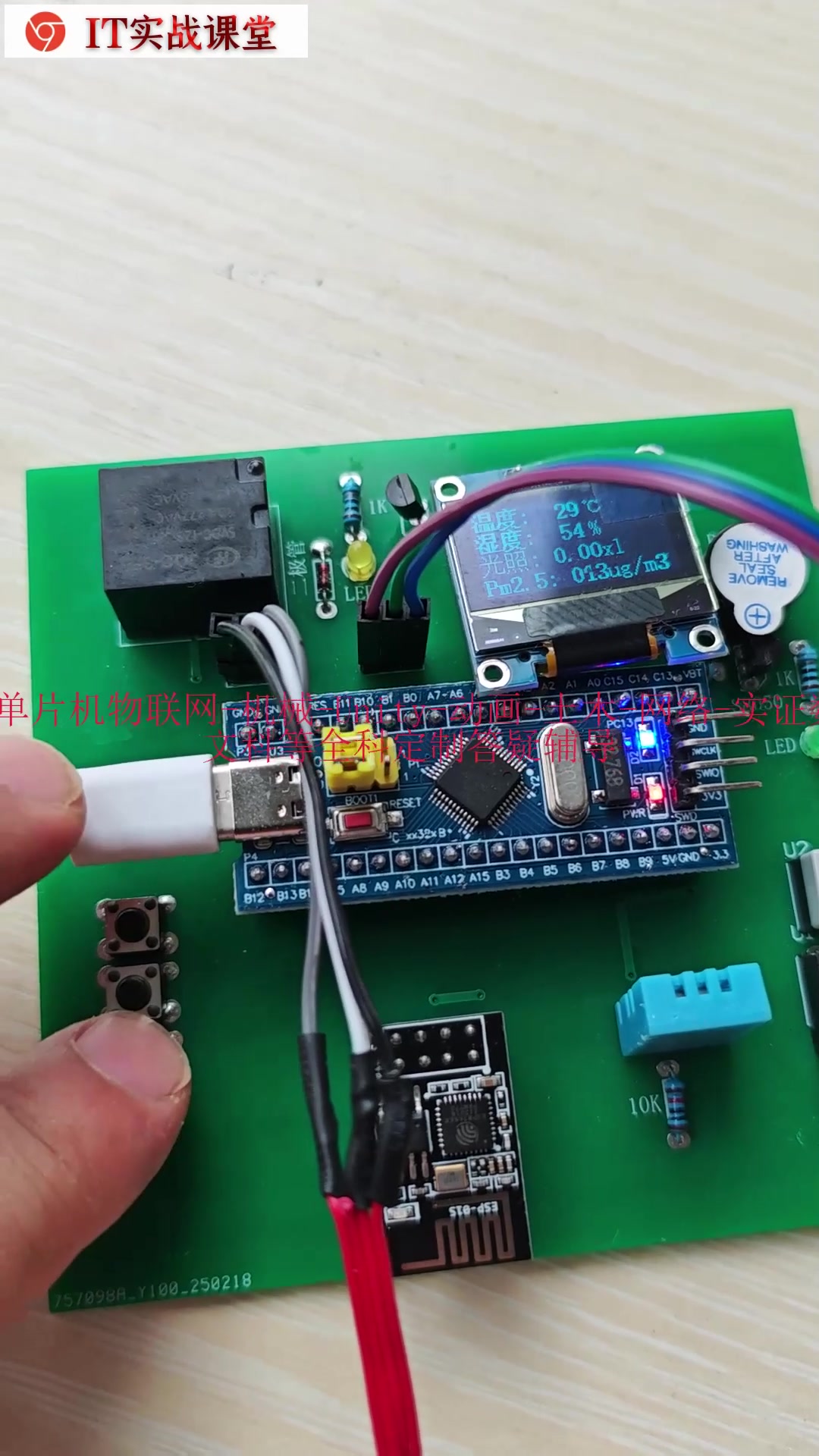

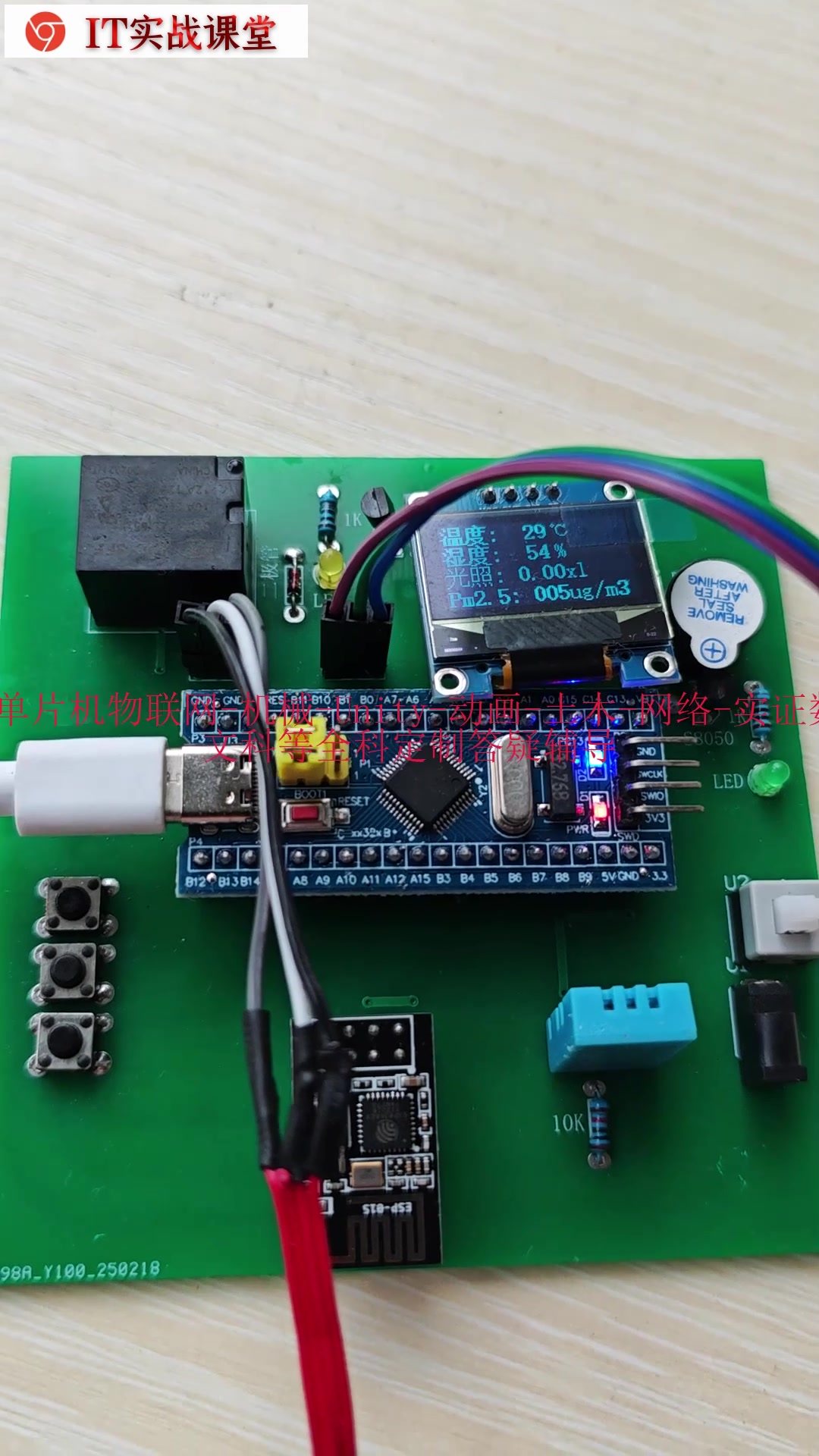

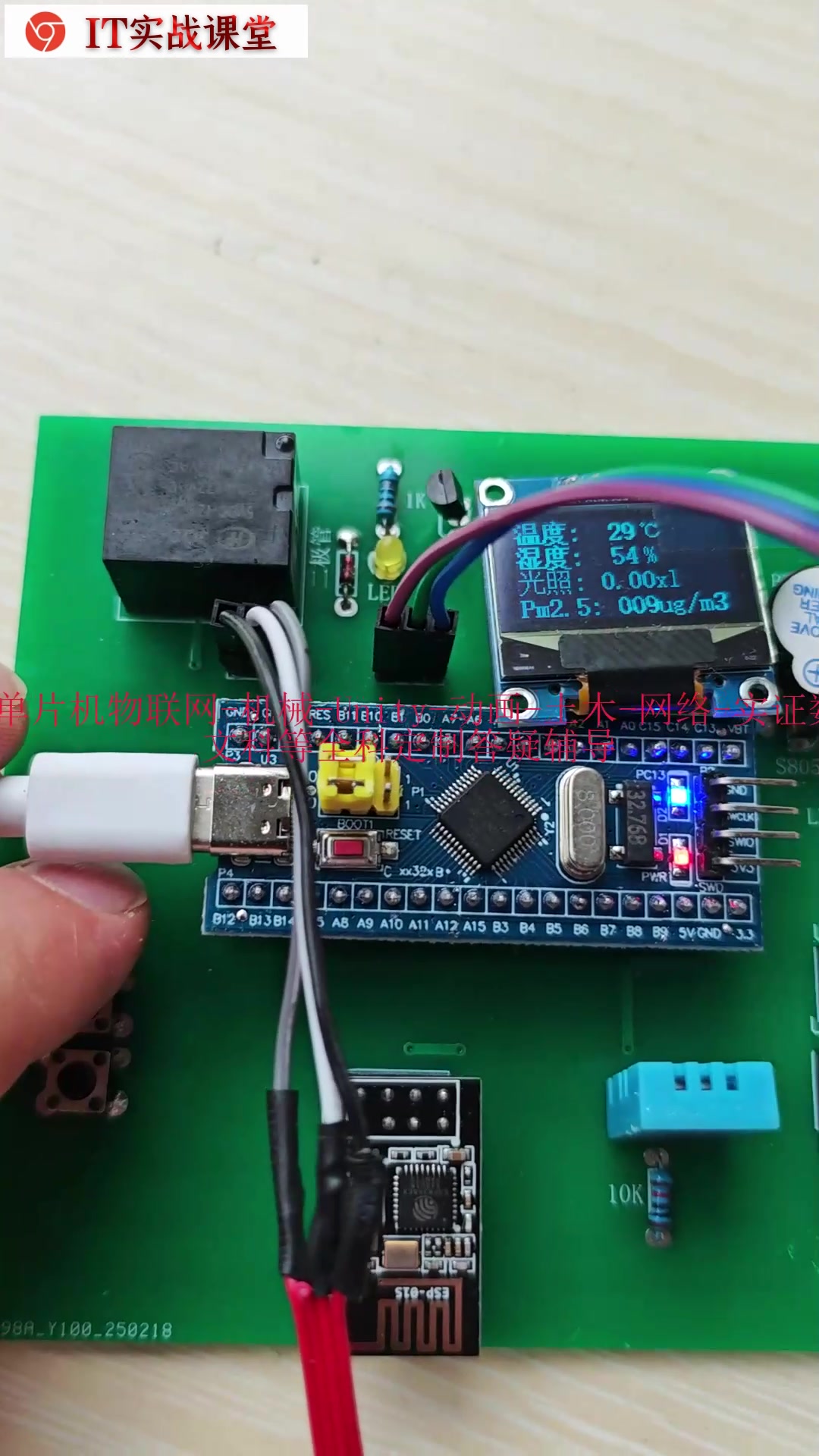

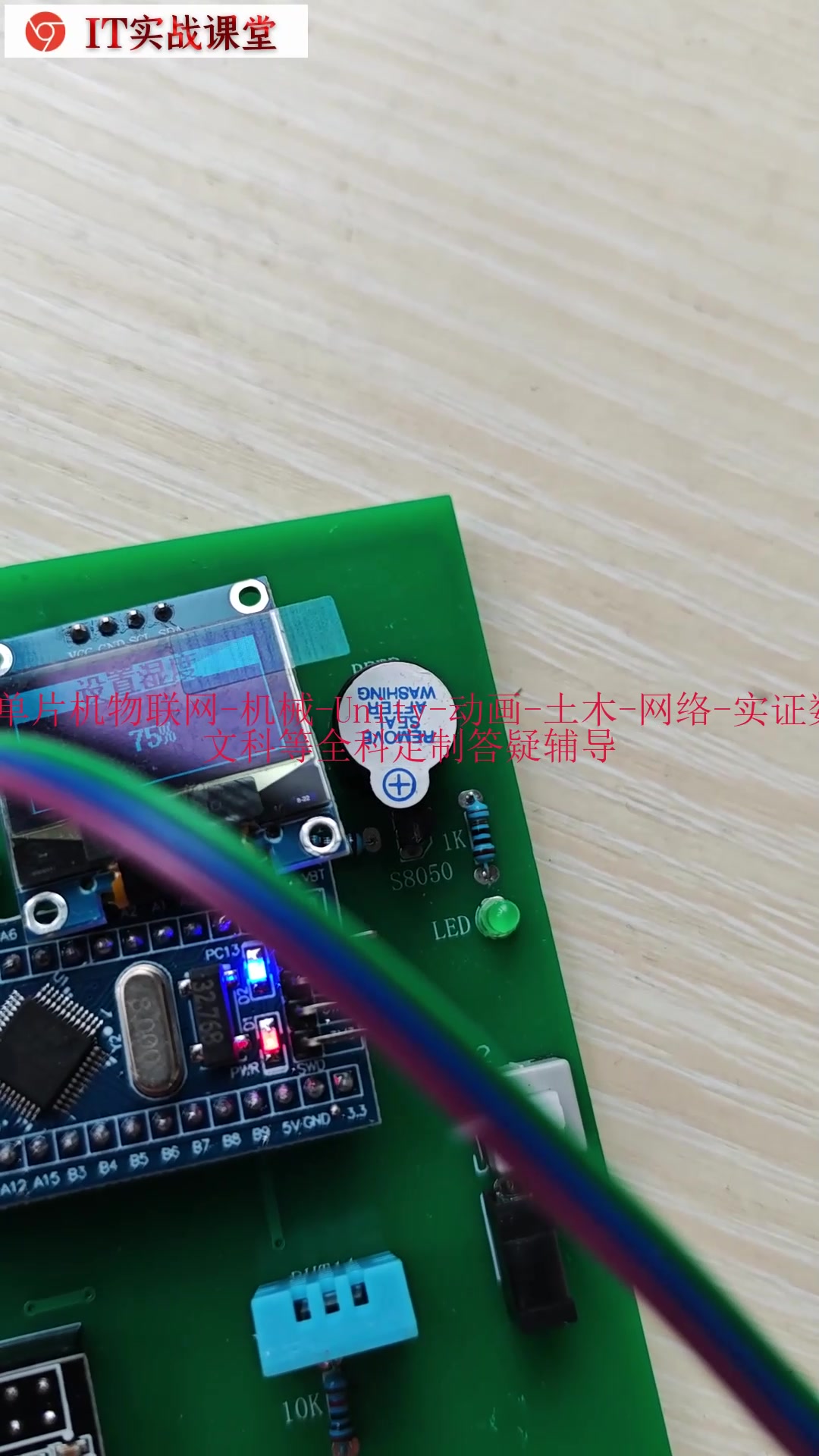

1. 感知层 (传感与数据采集)

这一层负责部署在太阳能板现场，直接采集各种原始数据。

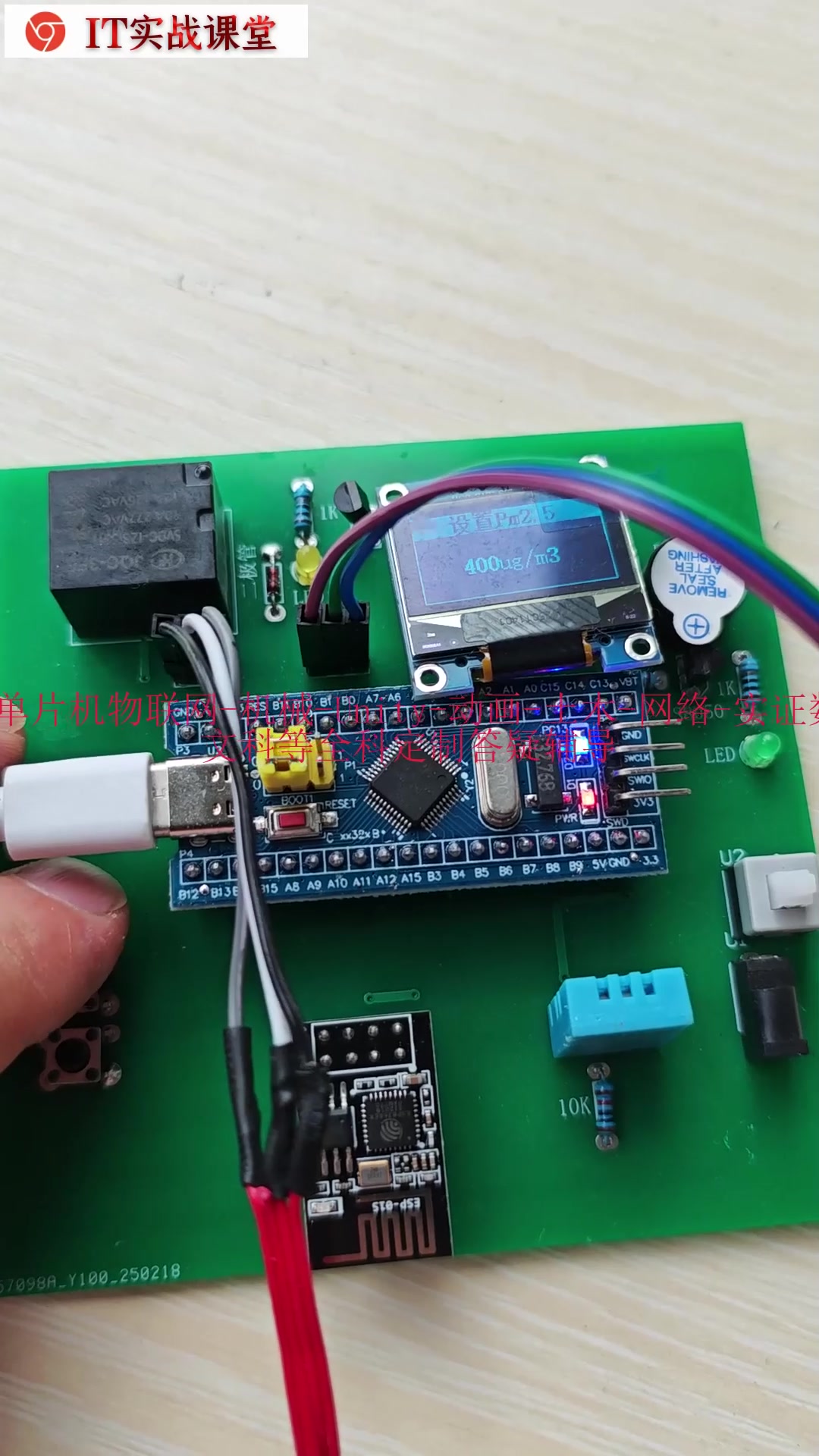

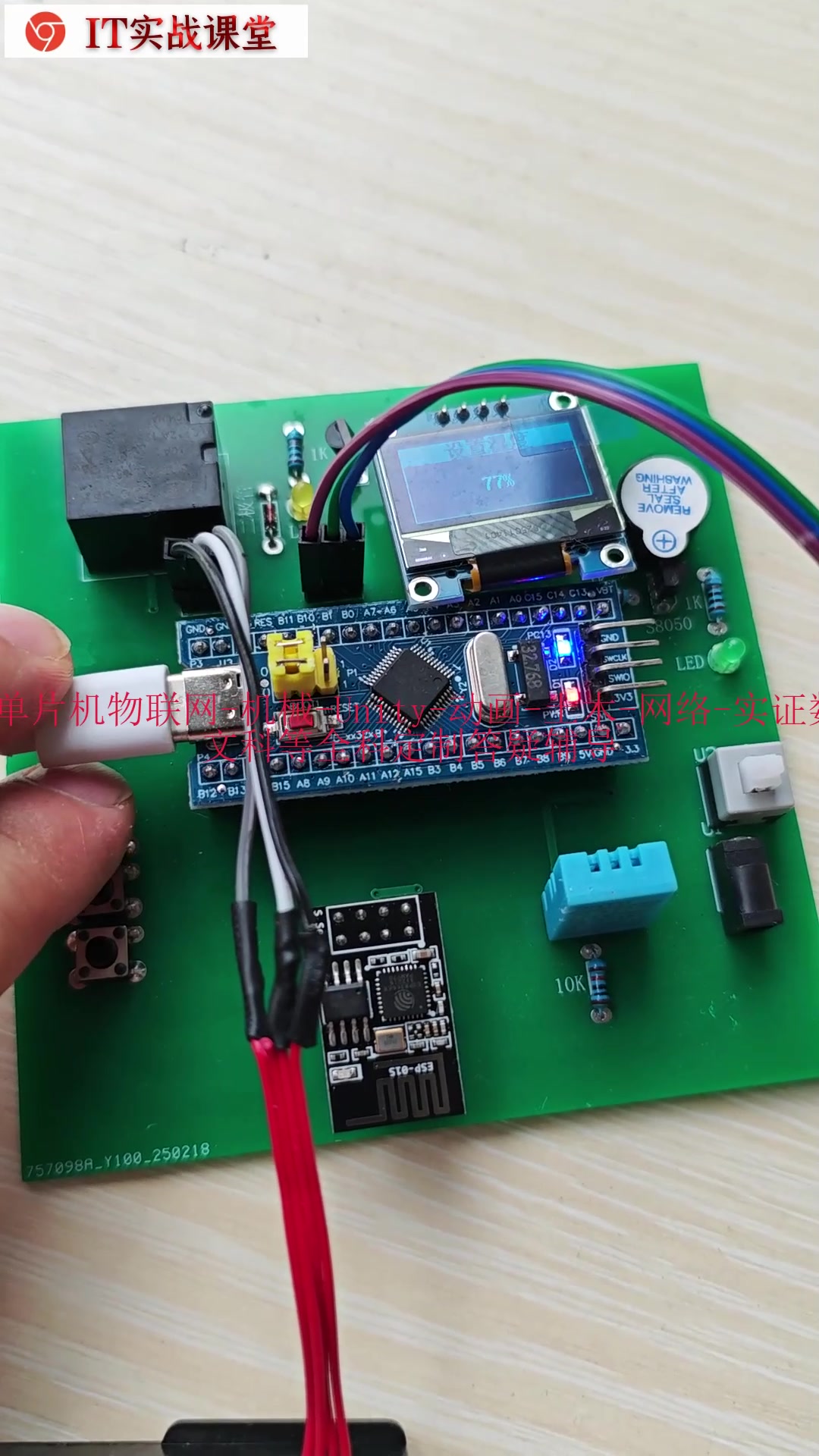

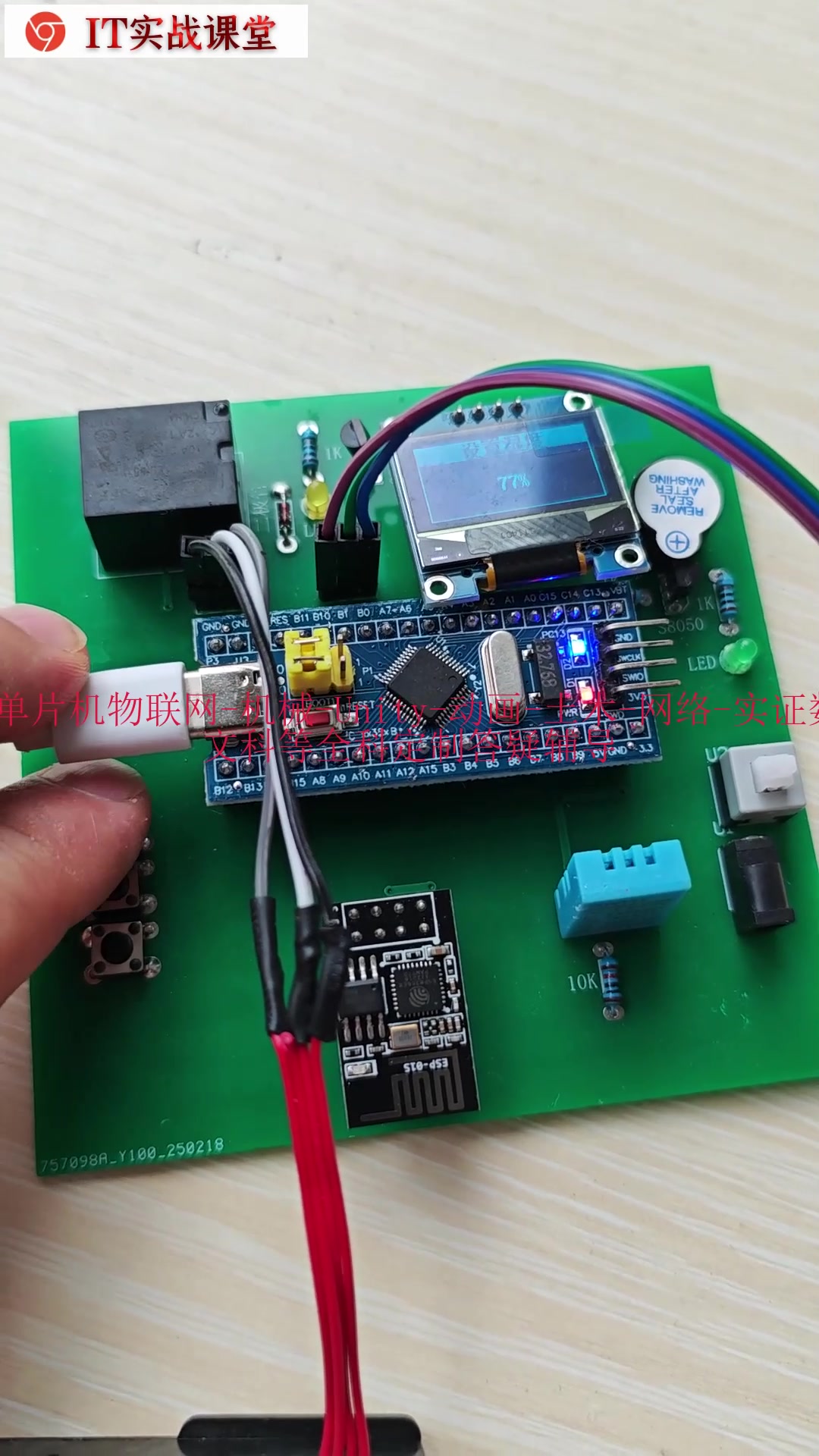

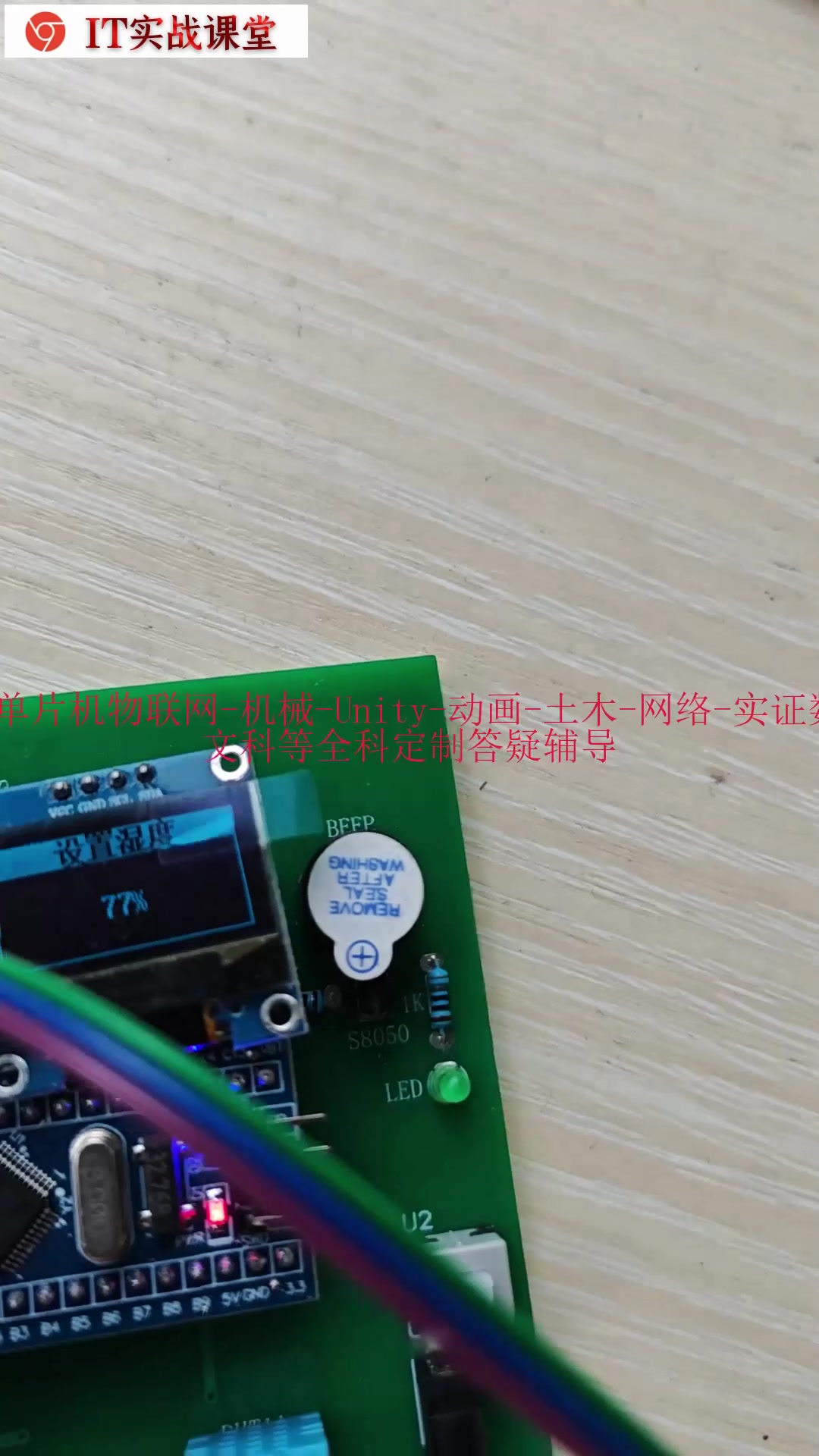

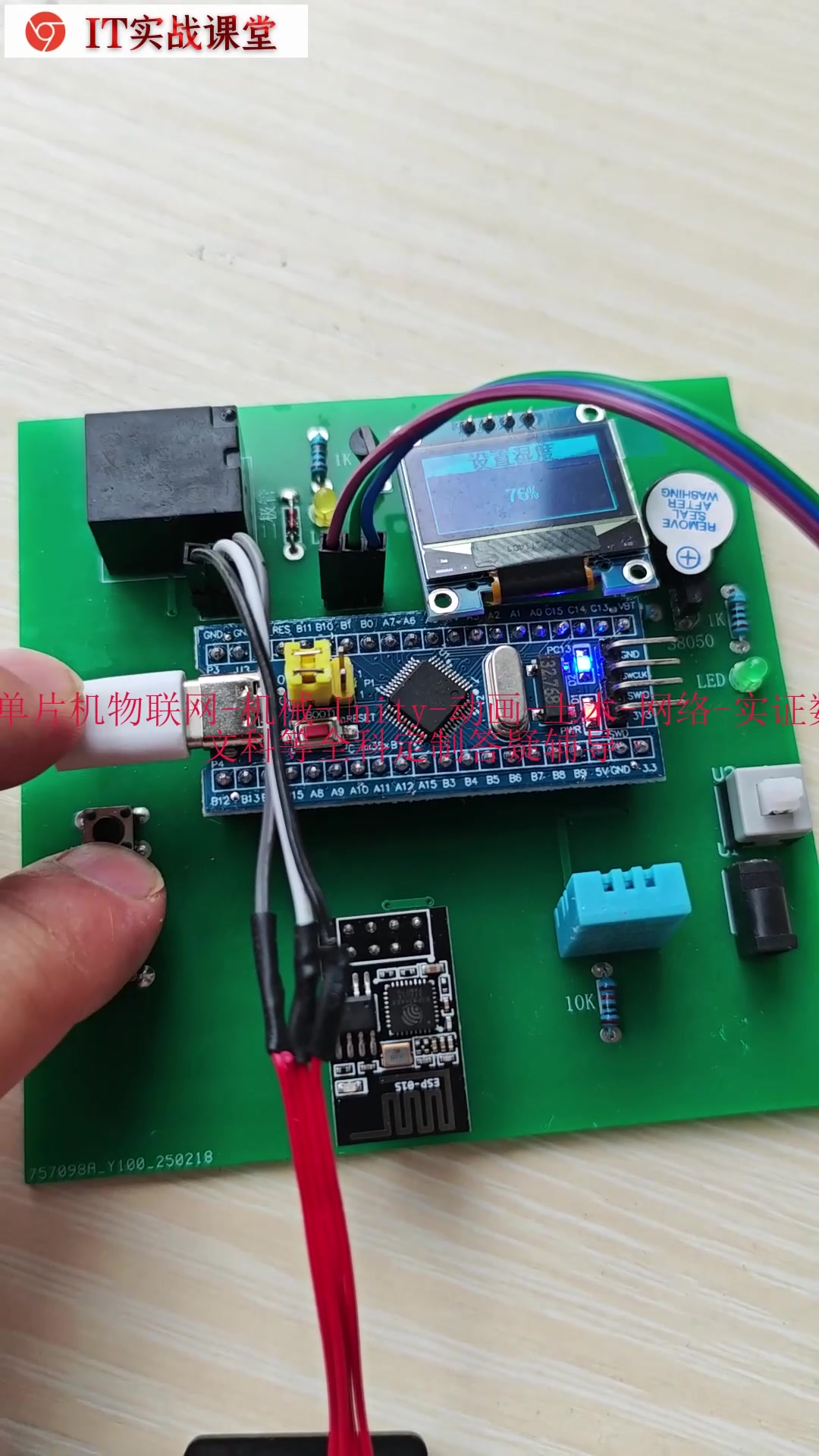

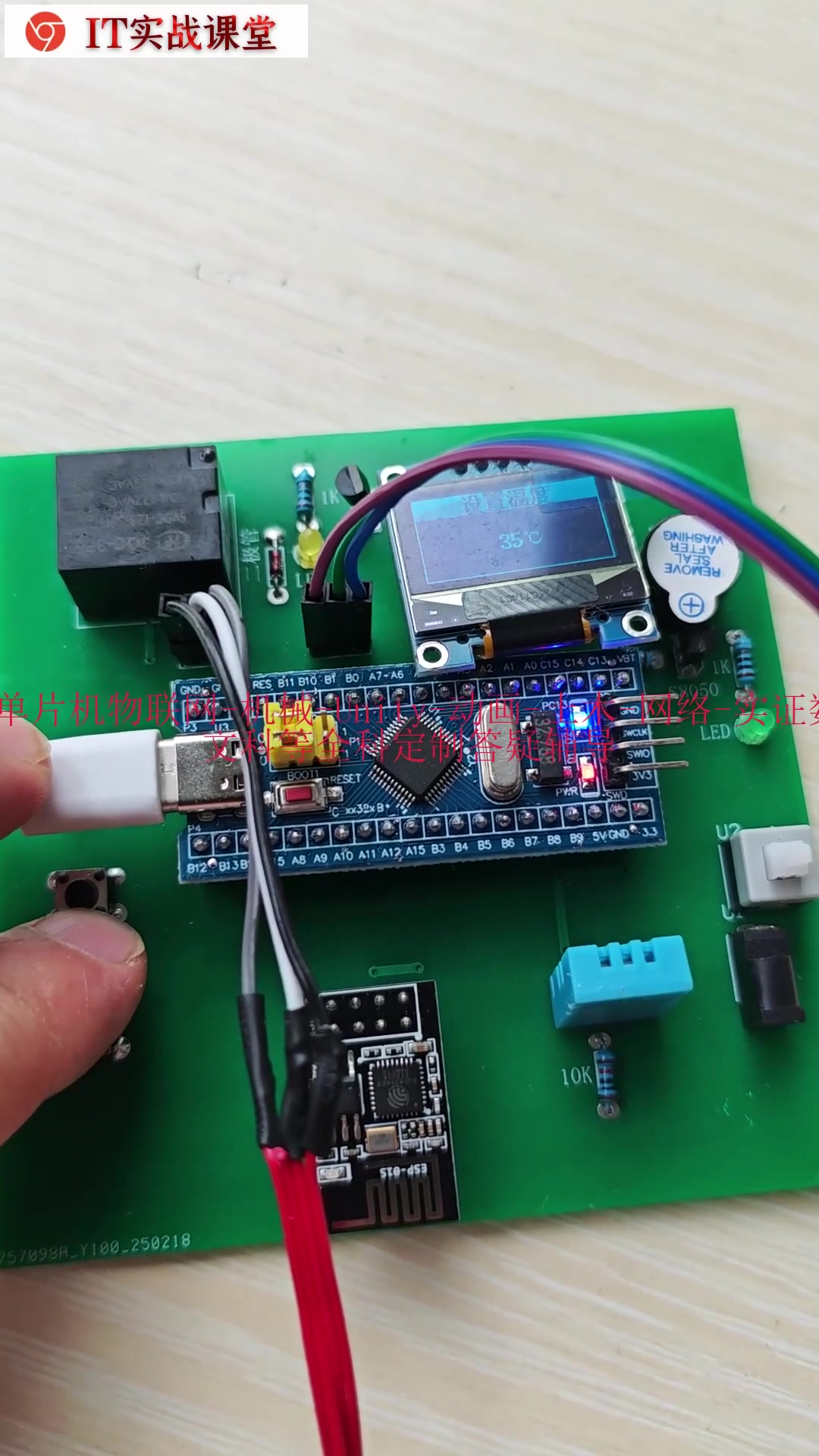

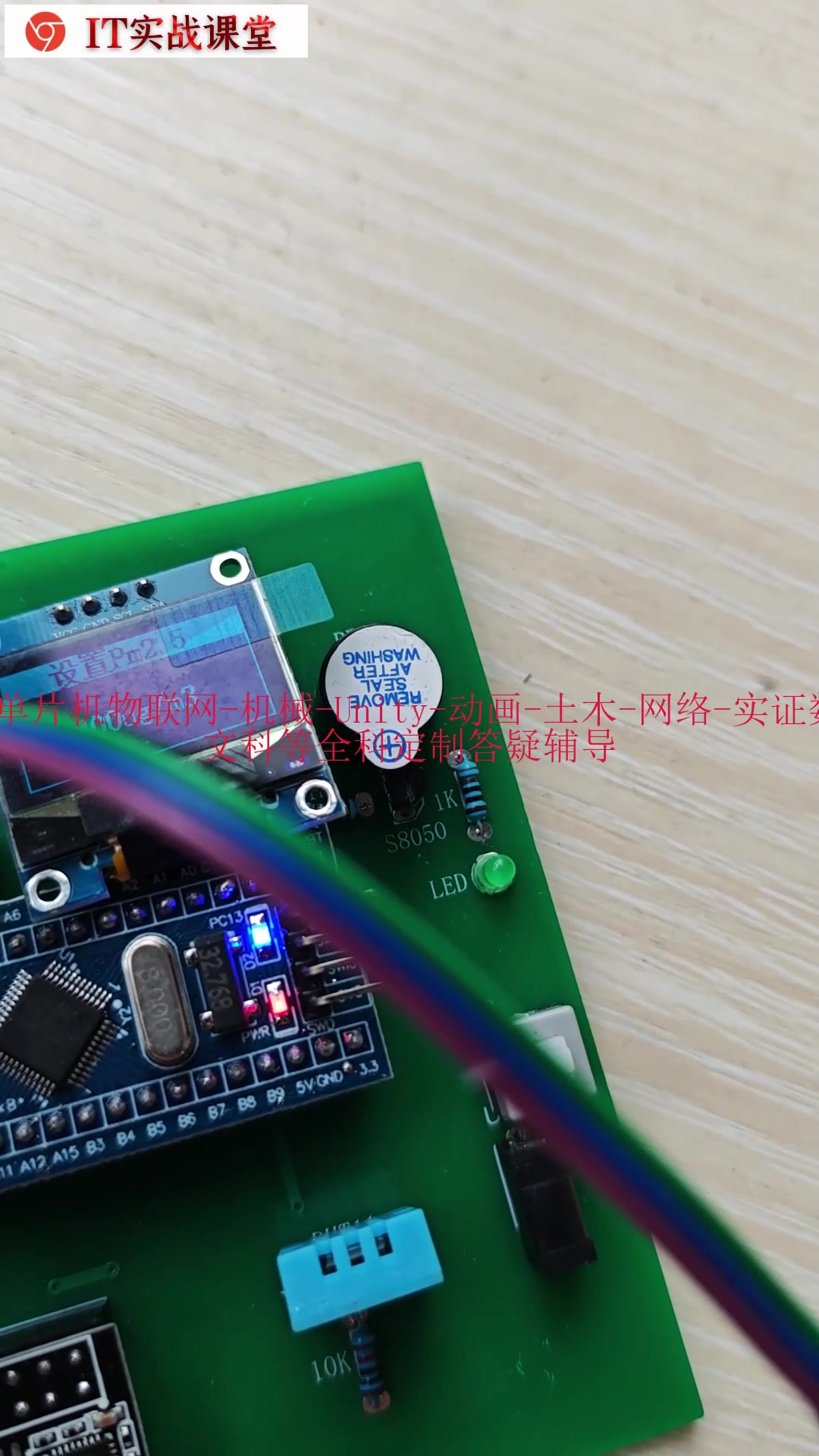

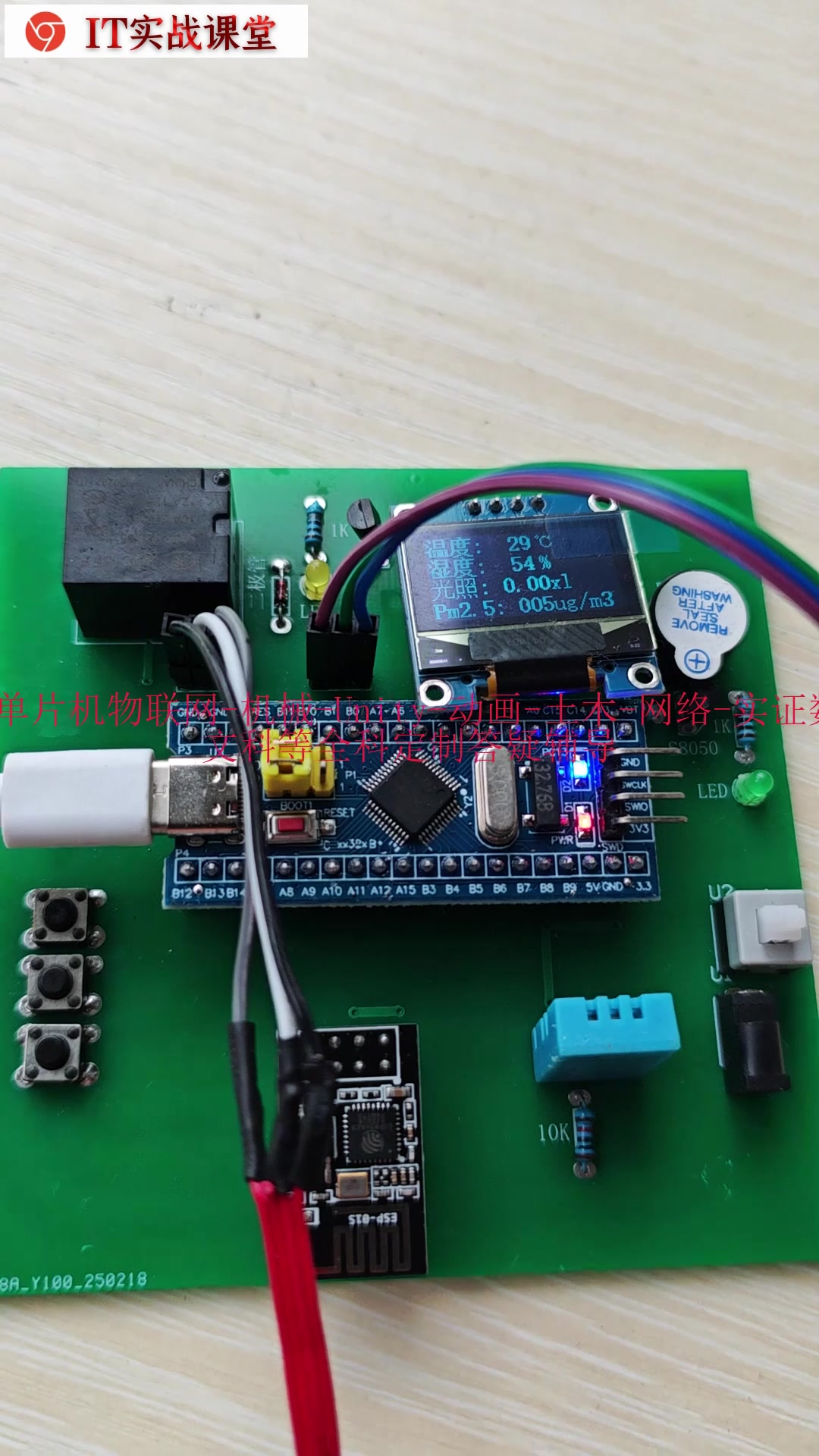

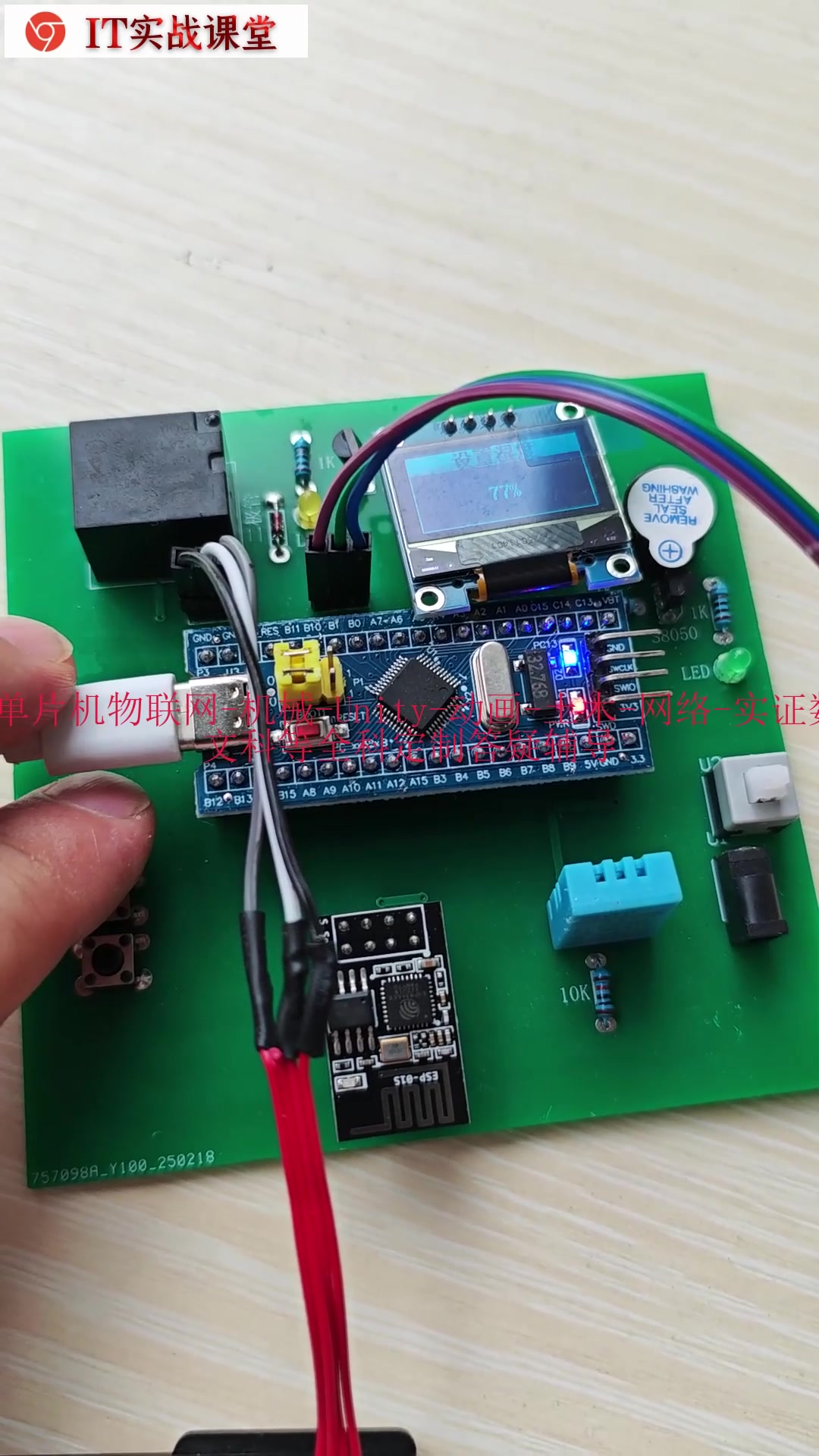

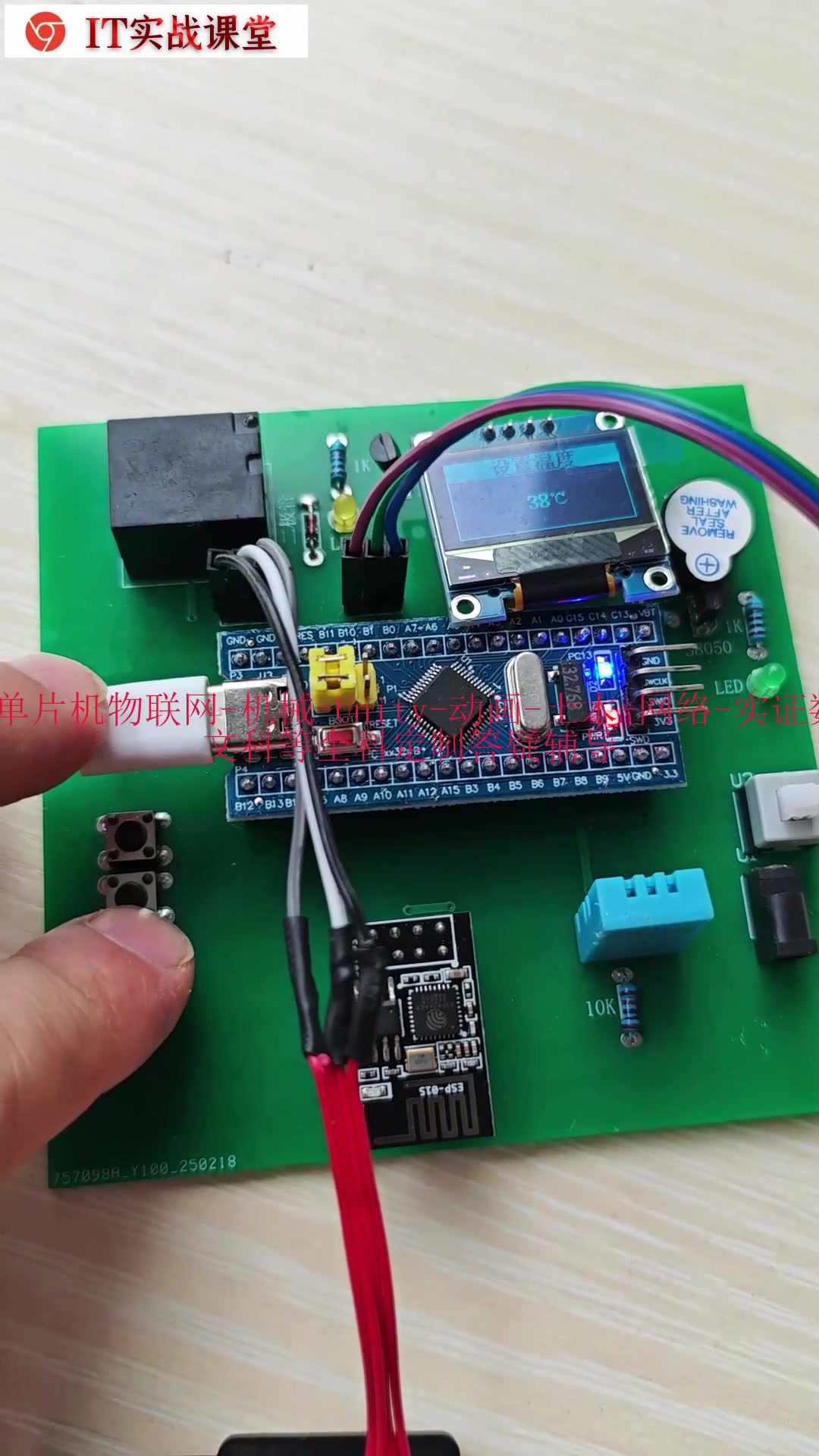

• 核心控制器 (数据聚合节点)：

  • 方案A (分布式)：每个光伏组串或阵列使用一个IoT网关（如基于ESP32、STM32或树莓派，运行MicroPython或Linux），负责连接本区域的传感器。

  • 方案B (集成式)：使用集成了通信模组的智能光伏逆变器，它本身就能采集大量电气数据。

• 关键传感器：

  • 电气参数传感器 (间接检测核心)：

    • 电压 & 电流传感器：采集太阳能板的输出直流电压和电流，用于计算实时输出功率。

    • 功率传感器：有些可直接采集功率值。

    • 数据来源：通常可以从智能电表或逆变器的通信接口（如RS485 Modbus）直接读取，无需额外传感器。

  • 环境参数传感器 (用于数据校正)：

    • 辐照度传感器：这是最关键的环境传感器。清洁度分析的核心是对比“实际输出功率”和“理论预期功率”，而理论功率严重依赖于当前太阳辐照度。

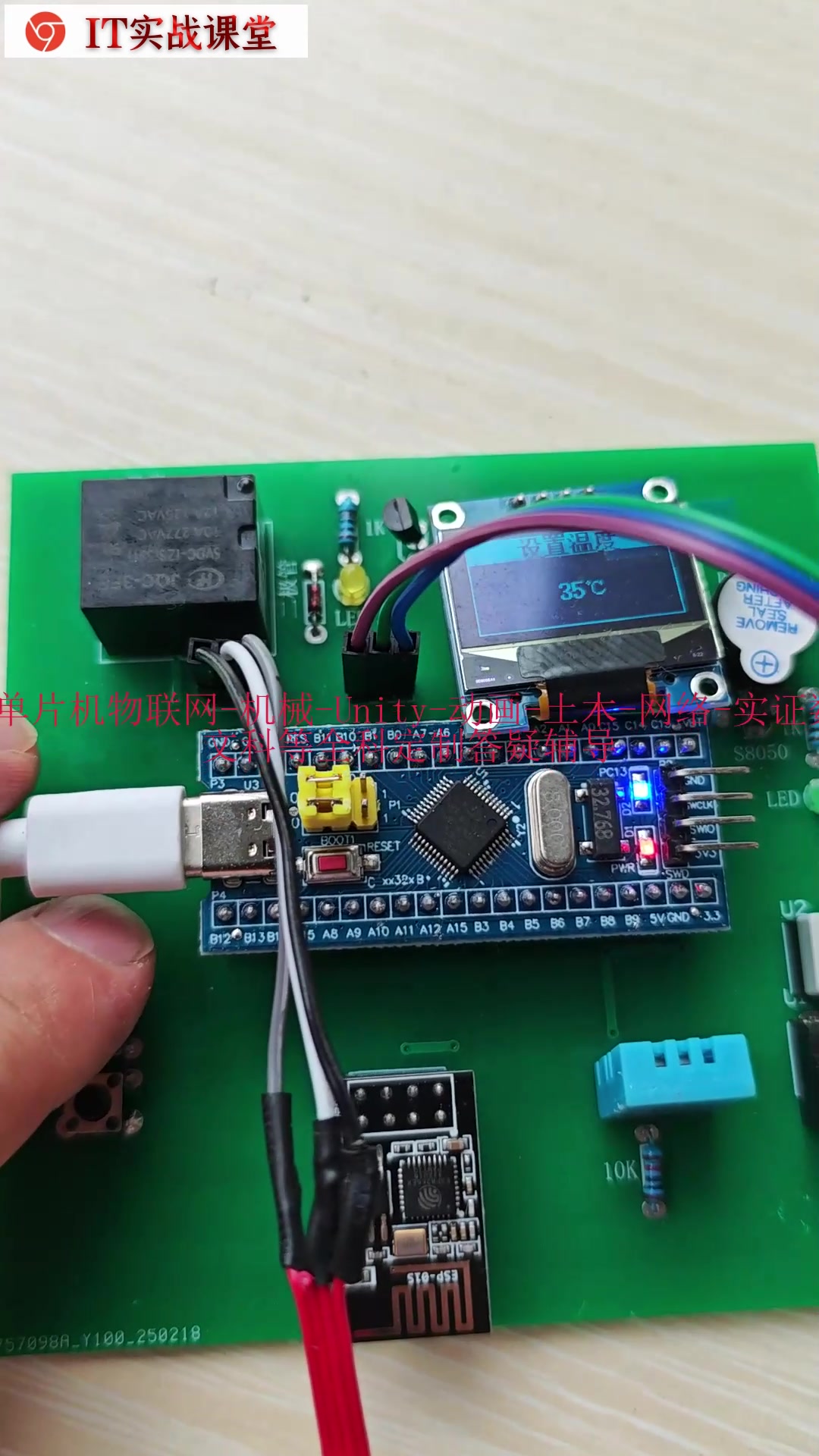

    • 温度传感器：贴在太阳能板背面，监测板温。光伏板的输出效率会受温度影响，需要进行温度补偿。

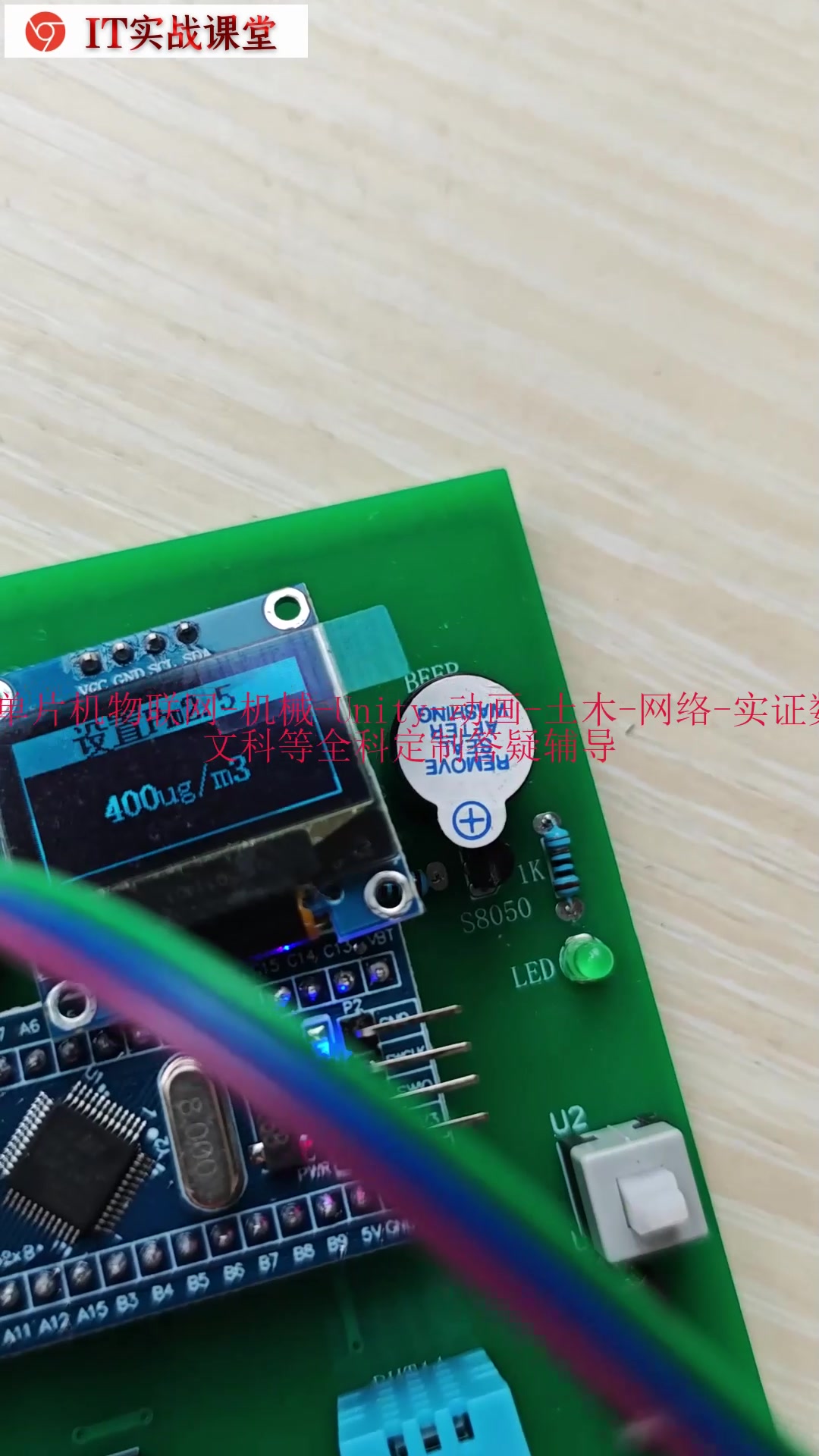

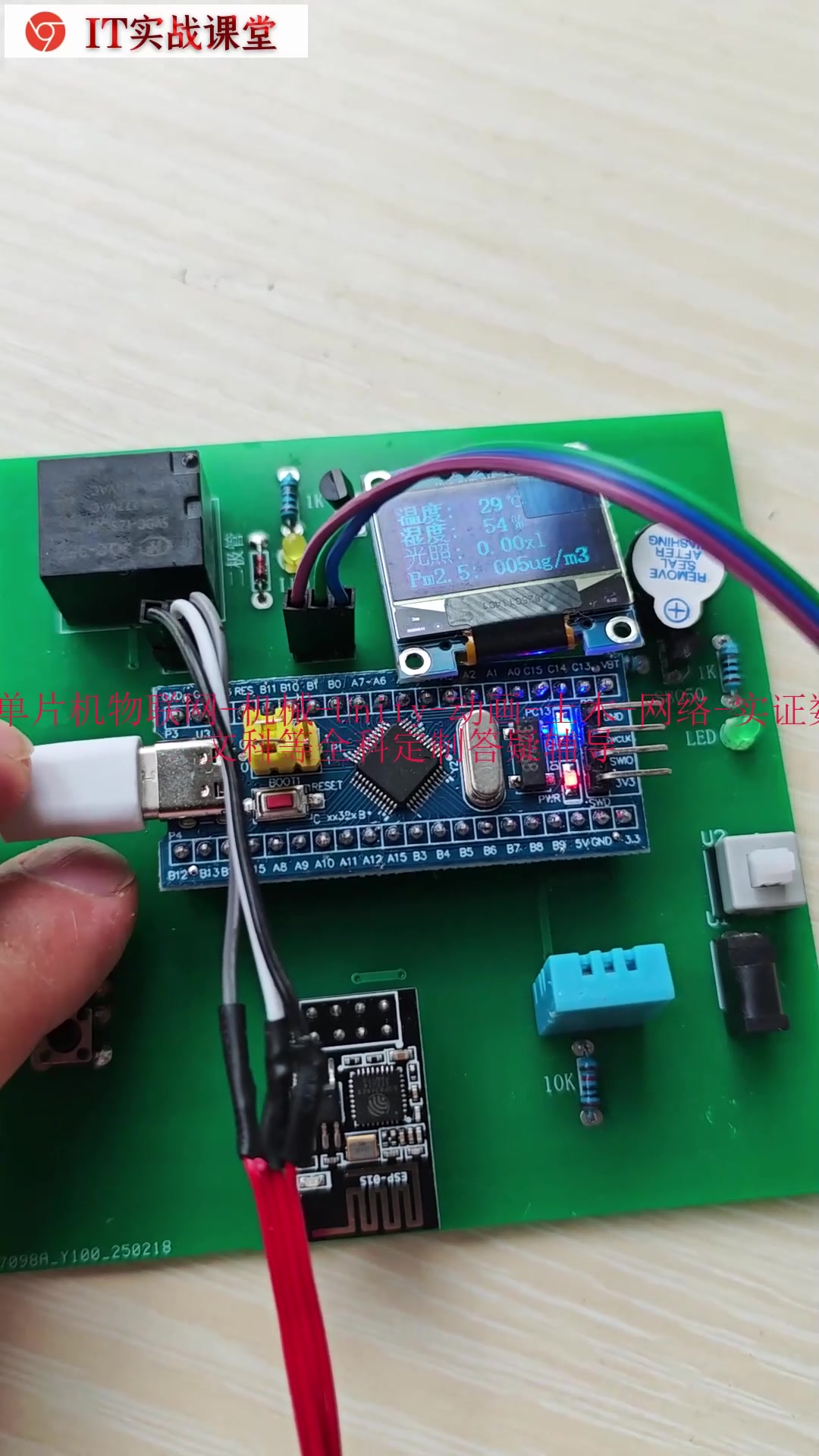

    • 灰尘传感器：可选。激光灰尘传感器（如 PMS5003）可直接监测空气中的颗粒物浓度，作为辅助参考。

  • 图像传感器 (直接检测，可选)：

    • 在场地中央部署高清摄像头，定期拍摄太阳能板表面的图片。通过图像识别算法分析灰尘覆盖面积和程度。成本较高，处理复杂，但结果直观。

2. 网络层 (数据传输)

负责将感知层的数据可靠地传输到云平台。

• 无线传输 (首选，适用于分布式场站)：

  • NB-IoT 或 4G/5G：直接连接到公有网络，覆盖范围广，部署简单，适合偏远地区。NB-IoT功耗低，数据量小，非常适合此类应用。

  • LoRaWAN：自建网络，传输距离远（可达数公里），功耗极低，适合大面积光伏电站的传感器数据回传。

• 有线传输：

  • 以太网：如果现场有局域网覆盖，是最稳定可靠的选择。

  • RS485：在局部范围内（如一个阵列内）连接传感器到网关，稳定抗干扰。

3. 平台层 (云平台与数据处理)

这是系统的“大脑”，在云端服务器上进行。

• IoT平台接入：

  • 使用 阿里云IoT平台、华为云IoT 或 AWS IoT Core 等公有云服务，它们提供了设备管理、安全认证、消息路由等基础功能，省去自建底层架构的麻烦。

  • 设备通过 MQTT协议 与IoT平台建立轻量级通信。

• 数据存储：

  • 采用时序数据库 (TSDB)，如 InfluxDB、OpenTSDB 或阿里云时序数据库。这类数据库专门为处理带时间戳的传感器数据优化，读写效率极高，非常适合存储电压、电流、辐照度等随时间变化的数据。

• 核心分析模型 (清洁度计算逻辑)：

  • 1. 数据清洗与归一化：对接收到的原始数据进行滤波、剔除异常值。

  • 2. 理论功率预测：

    • 建立一個数学模型：P_expected = f(G, T)

    • 其中 G 是辐照度，T 是板温，f 是函数关系。这个模型可以是物理公式，也可以是基于历史清洁数据训练的机器学习模型（如线性回归、随机森林）。

  • 3. 清洁度指数计算：

    • 性能比率 = (P_actual / P_expected) * 100%

    • 清洁度指数 ≈ 性能比率 (PR)

    • 当太阳能板干净时，PR接近100%。随着灰尘积累，P_actual 下降，PR值会明显降低。系统设定一个阈值（如低于85%），当PR持续低于该阈值时，即可判断为需要清洗。

• 业务逻辑与API：

  • 编写业务逻辑（如Python脚本、Java服务）调用分析模型，定时计算每个阵列的清洁度。

  • 提供RESTful API给应用层调用，用于查询数据、下发指令。

4. 应用层 (可视化与预警)

为用户提供交互界面。

• Web可视化平台：

  • 总览看板：显示电站总输出功率、总清洁度指数、报警统计等KPI。

  • 电子地图：在地图上标注各个光伏阵列的位置和状态（颜色表示清洁度）。

  • 数据图表：展示每个阵列的历史功率曲线、历史清洁度趋势曲线、辐照度曲线，支持同历史数据对比。

  • 设备管理：管理所有接入的传感器和网关设备。

• 移动端APP：

  • 方便运维人员随时随地查看电站状态和接收报警信息。

• 预警与运维系统：

  • 自动报警：当清洁度指数低于阈值时，自动通过短信、邮件或钉钉/微信消息通知运维负责人。

  • 报表生成：自动生成每日、每周性能报告和清洗建议报告，支持导出。

系统工作流程

1. 数据采集：网关周期性地从逆变器、辐照度传感器等读取数据。

2. 数据上报：网关将数据打包成JSON格式，通过MQTT协议发送到云平台。

3. 云端处理：IoT平台接收数据并转发给后台服务，后台服务将数据存入时序数据库。

4. 模型分析：定时任务从数据库拉取最新数据，运行清洁度分析模型，计算出性能比率PR。

5. 判断与预警：业务逻辑判断PR值是否低于阈值，若是，则生成报警事件并触发通知。

6. 可视化展示：用户通过Web或APP登录，查看实时数据、历史曲线和报警信息，从而做出清洗决策。

关键优势与挑战

• 优势：

  • 非接触式检测：无需直接接触光伏板，不影响发电。

  • 精准运维：从“定期盲目清洗”变为“按需精准清洗”，节约大量水和人力成本。

  • 发电量提升：及时清洗能显著减少发电损失。

• 挑战：

  • 模型精度：理论功率模型的准确性直接影响检测结果。需要充分考虑阴影、角度、老化等因素。

  • 初始投资：需要部署传感器和通信网络。

  • 数据校准：需要定期对传感器（尤其是辐照度传感器）进行校准，以保证数据准确性。

代码实现：
