前言

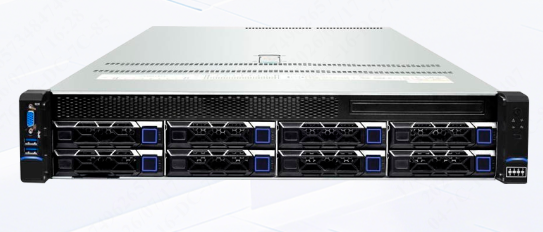

在数字化转型的浪潮中,算力已成为驱动业务创新的核心引擎。无论是金融行业的高频交易、科研机构的高性能计算,还是企业云平台的弹性扩展,都对服务器基础设施提出了更高要求。今天要和大家深度聊聊的,是近期在圈内引起广泛关注的数聚红芯H6525机架式服务器——一款搭载AMD最新EPYC 9004/9005系列处理器的2U双路通用服务器。
在这里插入图片描述

一、H6525定位:不止是“一台服务器”

数聚红芯H6525是一款具有广泛用途的2U双路服务器,搭载AMD最新EPYC 9004/9005系列处理器。但把它简单理解成“一台服务器”就太低估它了——它更像是一个模块化的算力基座

H6525采用硬件模块解耦设计,可根据业务需求灵活配置计算、存储、网络资源。这意味着什么?简单说就是:你今天用它跑虚拟化,明天可以改造成AI训练集群,后天还能变成超融合节点——一套硬件,多种玩法

配备最多10个PCIe标准插槽,并支持OCP NIC 3.0网络扩展。这个扩展能力在2U机架式服务器里属于相当能打的水平。

二、核心动力:AMD EPYC 9004/9005系列的“核”武器

H6525最大的看点,是搭载了两颗AMD EPYC 9004/9005系列处理器。这可不是普通的CPU——

  • 单CPU最高192个核心,双路就是384核心
  • 最大TDP达500W,性能释放拉满
  • 支持24个DDR5内存插槽,频率最高6400MT/s
  • 通过4个xGMI互连链路,充分释放CPU算力

AMD EPYC 9004系列基于Zen4架构,最高可达96核192线程,搭配12通道DDR5-5200配置。而9005系列则更进一步,基于Zen5架构,最高192核心384线程,最高加速频率可达5GHz。

科普时间:什么是TDP?

TDP(Thermal Design Power,热设计功耗)是处理器在满载时的最大发热量,也直接反映了性能释放水平。500W TDP意味着这颗CPU的算力密度极高——以前一个机柜才能完成的计算任务,现在几台H6525就能搞定。有数据显示,EPYC 9005和9004系列可实现最多57%的空间缩减和56%的功耗节省

实操建议:如果您的业务场景是高频交易实时风控,建议选择高主频的EPYC 9004/9005型号;如果是基因测序、气象模拟等大规模并行计算,192核心的旗舰型号更合适。

三、科普:NVIDIA MIG技术到底是什么?

聊完CPU,咱们来说说GPU——这也是H6525的另一大杀手锏。

MIG,全称Multi-Instance GPU(多实例GPU) ,是NVIDIA推出的一项硬件级GPU虚拟化技术。它能把一张物理GPU切分成多个独立的“虚拟GPU”实例,每个实例拥有专属的显存、计算单元(SM)和内存带宽

为什么需要MIG?

想象一个场景:你有一张昂贵的A100或H100显卡,但某个推理任务只需要1/4的算力。如果没有MIG,这张卡要么被一个任务独占(浪费75%算力),要么多个任务争抢资源导致性能抖动。

MIG的解决方案是在硬件层面做物理分区——每个实例有独立的内存通道、SM集合、L2 Cache分片和显存控制器。不同于时间分片(time slicing),MIG让多个工作负载真正并行运行,互不干扰。

MIG能切分成什么样?

以NVIDIA Grace Blackwell超级芯片为例,管理员可以创建:

  • 2个各有95GB显存的实例
  • 4个各有45GB显存的实例
  • 或7个各有23GB显存的实例

这就好比把一套大平层改造成多个独立的一居室——每个房间有独立卫浴、厨房和门锁,互不打扰。

那RTX 5090支持MIG吗?

这个问题很多人关心。答案是:RTX 5090在特定场景下支持MIG模式。NVIDIA官方文档显示,NVIDIA NIM for LLMs支持在RTX 5090上启用MIG模式,将GPU划分为多个隔离实例。

不过需要注意的是,MIG的完整功能在A100/H100等数据中心GPU上最为成熟。RTX 5090配备32GB GDDR7显存,其MIG支持更适合小参数模型推理(如80亿参数以下的LLM)。

四、H6525 + MIG:云计算资源池的“最优解”

云计算服务器虚拟化场景中,H6525+MIG的组合堪称绝配。

传统做法是:每个用户/任务分配一整张GPU,成本高、资源利用率低。而通过MIG技术,H6525可以:

  1. 将一张物理GPU切成多个MIG实例,分配给不同租户
  2. 每个实例有QoS保障,性能可预期
  3. 支持多租户并行运行推理、训练、HPC等不同工作负载

实操命令参考(在支持MIG的GPU上):

# 启用MIG模式
nvidia-smi -i 0 -mig 1

# 创建GPU实例
nvidia-smi mig -cgi <profile_id> -C

具体profile ID取决于GPU型号和分区需求。

对于云服务商高校超算中心来说,这意味着可以用更少的GPU服务更多的用户,大幅降低TCO(总拥有成本)

五、超融合场景:H6525如何成为“融合基座”

超融合基础设施(HCI) 的核心特征是“硬件通用化+软件定义化”。H6525的模块化设计完美契合这一理念。

典型超融合部署架构

以三节点超融合集群为例:

  • 3台H6525服务器作为计算节点
  • 每台配置2颗EPYC 9004/9005处理器(建议≥64核)
  • 256GB~1.5TB内存
  • 2块NVMe SSD作为缓存盘 + 多块SATA SSD作为数据盘
  • 万兆网络互联

通过Proxmox VE、VMware vSAN或开源Ceph等超融合软件,三台H6525就能构建一个生产级私有云平台,支持虚拟机热迁移、高可用、分布式资源调度。

实操建议:超融合部署时,网卡规划是关键——建议配置至少2个万兆网口(做链路聚合)和2个千兆管理网口。H6525的OCP NIC 3.0支持正好满足这一需求。

六、高性能计算(HPC):高校科研的算力引擎

高校高性能计算领域,H6525同样大有可为。

以华中科技大学为例,其高性能计算平台配置了68个CPU节点,每个节点搭载2颗96核AMD EPYC 9654处理器——这正是H6525可以胜任的场景。

高校HPC典型配置建议

角色 配置建议
登录/管理节点 2×EPYC 9004/9005(64核)+ 256GB内存
计算节点 2×EPYC 9005(128-192核)+ 512GB~1TB内存
GPU计算节点 2×EPYC + 多张GPU(支持MIG)

对于基因测序、气象模拟、物理仿真等并行计算任务,H6525的高核心密度和12通道DDR5内存带宽优势明显。有实测显示,某科研机构在气象模拟中,EPYC 9004系列的多核性能表现突出。

七、金融高频交易:毫秒级的算力竞赛

金融行业对算力的要求可以用“苛刻”来形容。高频交易中,微秒级的延迟差异就可能决定盈亏

数聚红芯H6525在这方面已有落地案例——百亿量化机构选用的金融算力底座。硬件围绕量化行情采集、策略回测、AI模型训练、实盘交易四大环节优化:

  • 多市场行情并行解析:192核心支撑同时处理多个交易所的行情数据
  • 全周期历史数据载入:24个DDR5内存插槽,一次性载入海量历史数据集
  • 实盘交易低时延:金融级高可用设计保障7×24小时不间断运行

有案例显示,某上海科技公司采用H6525(AMD9755×2双CPU,256核+1.536TB内存)后,单节点承载500+策略并行,资源利用率达95%,算力资源利用率提升超65%。

八、为什么H6525值得关注?

总结一下H6525的核心竞争力:

1. 算力密度极高

双路EPYC 9004/9005,最高384核心,2U空间内塞进了以前4U甚至更多服务器才有的算力。

2. 扩展能力灵活

10个PCIe标准插槽 + OCP NIC 3.0,从存储到GPU到网络,想怎么配就怎么配。

3. 性价比和能耗比优异

EPYC平台本就以高性价比著称,加上H6525的模块化设计,按需配置、按需扩展,避免了一次性过度投资。

4. 场景覆盖广

  • 云计算:虚拟化资源池、弹性计算平台
  • 超融合:HCI集群、私有云
  • 高性能计算:科研仿真、基因分析
  • 人工智能:AI训练与推理
  • 金融高频交易:量化交易、实时风控

5. 智能运维

集成智能管理芯片,支持远程管理和远程故障判断,7×24小时稳定运行。

九、总结

数聚红芯H6525不是一台“普通”的机架式服务器——它是AMD EPYC 9004/9005系列处理器的性能载体,是超融合架构的硬件基座,是MIG技术发挥价值的理想平台,更是金融高频交易和高校科研计算的算力引擎。

无论你是在规划数据中心升级、搭建超融合私有云,还是部署AI训练集群,H6525都值得进入你的选型清单。

信息资料均来自于网络公开信息和官网:https://www.linkupai.cn/tongyongfuwuqi/24.html
