第一章 绪  论

1.1研究背景

随着社会经济的不断发展和人们生活水平的提升，城市化进程日益加快，出行方式也在发生着深刻的变化。尤其是在一线和二线城市，随着汽车拥有成本的增加和环保意识的提升，越来越多的消费者选择了短期租赁而非拥有汽车。汽车租赁行业因此逐渐成为城市居民日常出行的便捷选择，满足了人们灵活、经济的出行需求。尤其是在共享经济浪潮下，汽车租赁市场得到了快速的发展和普及。

SpringBoot作为一种轻量级的Java开发框架，凭借其简洁、高效的开发特性，成为了近年来互联网应用开发的主流工具之一。它能够快速构建和部署独立的、生产级别的Spring应用，极大地提升了开发效率。在汽车租赁系统的开发中，SpringBoot可以帮助开发者快速实现系统的核心功能，如用户管理、订单处理、支付功能等，优化了系统的开发周期和性能。

结合SpringBoot框架，开发者可以实现一个高效、稳定且可扩展的汽车租赁平台，满足用户在车辆租赁过程中的多样化需求。随着技术的进步，传统的汽车租赁模式逐渐向线上化、智能化方向发展，促使着汽车租赁行业不断向前迈进。基于此背景，开发一款基于SpringBoot的汽车租赁系统，不仅能提升行业运营效率，还能为用户提供更加便捷、安全的租赁体验。

1.2社会调查

在进行汽车租赁系统的研究与实现过程中，进行了对市场需求的调查与分析。随着城市化进程的加速和人们出行方式的变化，汽车租赁行业迎来了快速发展的机遇。调查数据显示，越来越多的消费者倾向于选择短期租赁而非长期拥有汽车，尤其是在一线和二线城市。对于大部分年轻人来说，灵活的出行方式和经济的成本优势使得租车成为日常出行的首选。

同时，调查也表明，用户对于租赁平台的需求逐渐从单纯的车辆租赁扩展到个性化服务。除了便捷的在线预订和支付功能外，租车服务的多样化和透明化成为了用户关注的重点。车况信息、价格透明度、租赁时长灵活性等因素都直接影响用户的选择。对于汽车租赁公司而言，提高服务质量和技术支持、优化用户体验是提升竞争力的关键。

从整体市场来看，汽车租赁行业未来仍有较大的增长空间，尤其是在大数据与互联网技术的支持下，如何为用户提供更高效、便捷的租赁体验，将成为行业发展的核心竞争力。

1.3研究意义

随着城市化进程的加快和人们出行方式的转变，汽车租赁行业在现代社会中逐渐扮演了重要角色。越来越多的消费者倾向于选择租赁而非拥有汽车，这一趋势促进了汽车租赁市场的蓬勃发展。传统的汽车租赁模式已经难以满足日益增长的市场需求，尤其是在信息化、互联网化快速发展的今天，传统租赁系统在用户体验、管理效率、数据处理等方面存在一定的不足。基于SpringBoot框架的汽车租赁系统的研究与实现，为这一行业提供了一种高效、可靠的解决方案。

采用SpringBoot框架进行系统开发，能够实现系统功能的高度集成和模块化设计，保证了系统的可维护性和可扩展性。在开发过程中，系统通过优化订单管理、支付处理、车辆信息展示等功能，为用户提供了更为流畅、便捷的租赁体验，同时提升了运营方的管理效率。此外，系统还通过实现智能推荐、实时数据统计等功能，进一步增强了用户与管理员之间的互动和沟通。未来，随着技术的发展，基于SpringBoot的汽车租赁系统将进一步完善，不断适应市场需求，为行业提供更多创新的解决方案。

通过本研究，能够为汽车租赁行业的数字化转型提供有益的参考，推动行业的技术进步与服务提升，为消费者带来更为优质的出行服务。同时，本研究的实现与总结，展示了现代开发技术在传统行业中的广泛应用和巨大潜力，具有重要的实践意义和发展前景。

1.4国内研究现状

随着城市化进程的加速和共享经济的兴起，国内汽车租赁市场迎来了快速发展。近年来，许多企业在汽车租赁领域取得了显著进展，并在信息化建设上取得了一定的成绩。传统的汽车租赁模式逐渐向线上化发展，消费者可以通过各种平台实现车辆的查询、预订与支付等功能。大部分租赁公司已经开始采用信息化管理系统，以提升运营效率和服务质量。例如，部分企业已引入基于互联网的用户管理系统和订单处理系统，优化了车辆调度、维修管理等流程。这些技术手段有效提升了租赁服务的效率，减少了人工操作的失误，改善了用户体验。

然而，国内市场在汽车租赁系统的技术实现上仍然存在一定的差距。一方面，部分小型租赁公司仍依赖传统的管理方式，信息化水平较低，导致管理效率不高，服务质量难以保证。另一方面，虽然大部分租赁公司在系统开发上逐渐引入了SpringBoot等框架，但在数据处理、用户体验和系统稳定性方面，仍有许多优化空间。例如，订单管理、支付功能等核心模块的高效运行依赖于系统架构的优化与技术的更新，部分公司在这一领域的技术投入仍显不足。

随着用户对汽车租赁服务的需求不断增长，未来市场对系统的要求将越来越高。除了基础功能的完善，汽车租赁平台的智能化、个性化发展将成为未来的趋势。国内很多企业已开始探索如何通过大数据和用户行为分析提升推荐服务的精准度，为用户提供更加个性化的租车体验。在未来，技术的进一步发展和系统的升级将成为行业持续发展的关键。

总的来说，国内汽车租赁行业的技术发展仍处于不断创新和进步的阶段。随着技术的不断完善和用户需求的多样化，未来汽车租赁系统的功能将更加丰富，用户体验也将得到进一步提升。

1.5国外研究现状

随着全球汽车租赁市场的不断发展，国外的汽车租赁行业逐步向信息化、智能化方向发展，许多国际企业已经在其平台上实施了先进的技术和系统管理。欧美市场尤其注重系统的高效性和用户体验，许多汽车租赁公司已经实现了全面的数字化管理。通过建立基于云计算的管理平台，租赁公司能够实时更新车辆信息、处理用户订单以及进行数据分析，为用户提供更加高效、便捷的服务。与此同时，智能化的调度系统能够根据实时的订单需求进行动态优化，帮助租赁公司合理安排车辆，提升运营效率。对于支付功能的优化也是国外平台的一大特色，许多公司采用了多种支付方式，支持国际信用卡支付、移动支付等，极大地方便了用户的选择。

在国外，SpringBoot框架已经被广泛应用于许多企业的开发过程中，尤其是在构建高效、可靠的系统架构方面具有重要优势。一些汽车租赁公司通过结合SpringBoot和微服务架构，成功实现了系统的高并发处理能力和高可用性。这种技术架构能够支持租赁平台处理大量用户请求，同时保证系统稳定性和数据安全性。此外，一些租赁平台还通过集成大数据分析，深入了解用户的租赁偏好，从而实现个性化推荐和精准的市场定位，进一步提升用户体验。

尽管国外的汽车租赁系统在技术上已经取得了显著进展，但仍然面临着一些挑战。随着用户需求的多样化，如何进一步提升系统的个性化服务和智能化水平，仍然是全球汽车租赁行业面临的一个重要问题。许多公司正在积极探索如何利用新兴技术来完善其平台的功能，推动整个行业的发展。

总体而言，国外汽车租赁行业已经在技术应用上取得了许多成功经验，并且随着技术的不断创新，未来将继续推动系统的智能化、个性化发展。对于国内企业而言，借鉴国外成熟的技术与管理经验，结合本土化需求，将有助于提升汽车租赁行业的整体服务水平与运营效率。

1.6论文组织结构

本论文共分为七个主要章节，具体结构如下：

1. 绪论：介绍研究背景与意义，回顾国内外研究现状，并概述论文的组织结构。

2. 相关技术：详细介绍与本研究相关的技术，包括Java语言、B/S框架、SpringBoot框架、Vue技术和MySQL数据库。

3. 需求分析：对系统的功能需求和非功能需求进行分析，明确用户和管理员的需求，并进行可行性分析，包括技术、操作和经济可行性。

4. 系统设计：涵盖系统架构设计、系统模块设计，并进行数据库的概念设计与表设计。

5. 系统实现：具体描述各个功能模块的实现过程，展示系统如何根据需求进行开发。

6. 系统测试：阐述测试的目的，分析测试结果并得出结论，以验证系统的稳定性和功能完整性。

7. 总结：总结研究的主要成果和贡献，指出存在的不足及未来的研究方向。

第二章 相关技术

2.1Java语言

Java语言是一种广泛使用的高级编程语言，具有平台无关性、面向对象特性和丰富的标准库。Java通过Java虚拟机（JVM）实现跨平台运行，开发者可以编写一次代码，在任何支持JVM的环境中执行[1]。Java的面向对象特性使得代码复用和模块化变得更加容易，促进了软件的维护和扩展。Java支持多线程编程，允许开发者在同一程序中同时执行多个任务，提升了应用程序的性能。

Java语言的语法结构简洁且易于理解，吸引了大量开发者。Java的标准库包含数据结构、输入输出处理、网络编程等众多功能模块。这使得开发者在构建应用程序时能够高效利用已有工具，减少重复劳动。Java广泛应用于企业级应用、移动应用、Web开发和大数据处理等领域。

2.2 B/S框架

B/S（Browser/Server）架构是一种基于浏览器和服务器的系统架构模式，用户通过浏览器与服务器进行交互。B/S架构简化了客户端的部署和管理，用户无需在本地安装复杂的软件，只需使用标准浏览器即可访问应用程序。服务器端负责处理业务逻辑和数据存储，客户端则主要负责展示用户界面和数据交互[2]。B/S架构的设计使得系统更新和维护集中在服务器端，降低了维护成本。

B/S架构通常采用Web技术进行实现，包括HTML、CSS和JavaScript等。用户在浏览器中发起请求，服务器响应并返回数据。数据传输通常通过HTTP或HTTPS协议进行，B/S架构的灵活性使其适用于在线购物、信息管理系统和社交网络等各类应用场景[3]。由于其易于扩展性，B/S架构可以方便地支持大规模用户访问，适应不断变化的业务需求。

2.3 SpringBoot框架

SpringBoot框架是基于Spring框架的开源项目，简化Java应用程序的开发过程。SpringBoot通过约定优于配置的理念，减少了传统Spring应用的繁琐配置，开发者可以快速搭建和部署应用程序。框架提供了一系列默认配置，支持自动化配置，简化了应用启动的复杂性[4]。SpringBoot内置了嵌入式Web服务器，使得开发者能够独立运行Java应用，无需外部容器。

SpringBoot支持微服务架构，开发者可以轻松创建和管理多个微服务。框架集成了丰富的功能模块，包括安全、数据访问和消息中间件等，支持RESTful API和JSON数据格式的处理[5]。SpringBoot还提供了强大的监控和管理功能，允许开发者实时监控应用的健康状态和性能指标。借助SpringBoot，开发者能够高效构建和维护现代企业级应用，满足复杂业务需求。

2.4 Vue技术

Vue是一种渐进式JavaScript框架，专注于构建用户界面。Vue采用组件化的开发模式，允许开发者将应用程序拆分为独立的、可重用的组件，从而提高了开发效率和代码的可维护性[6]。框架的核心库专注于视图层，支持数据绑定和DOM操作，提供了简洁的API。Vue的虚拟DOM机制提升了应用的性能，减少了实际DOM操作的次数。

Vue支持双向数据绑定，能够自动更新视图与模型之间的变化。开发者可以通过Vue的指令系统，简化数据展示和事件处理。Vue还支持路由管理和状态管理，使得开发复杂单页面应用变得更加容易[7]。借助Vue的生态系统，开发者能够使用多种工具和库来扩展功能，满足不同的业务需求。Vue在前端开发中逐渐成为主流选择，受到广泛关注和应用。

2.5 MySQL数据库

MySQL是一种开源关系型数据库管理系统，广泛应用于Web应用和企业级数据存储。MySQL支持结构化查询语言，允许开发者通过标准语句进行数据的创建、读取、更新和删除操作[8]。数据库通过表格形式组织数据，支持数据完整性和约束条件的定义。MySQL的存储引擎机制使得用户可以根据具体需求选择不同的存储引擎，以优化性能和功能。

MySQL具有高性能和可扩展性，支持大规模数据存储和高并发访问。系统提供了丰富的用户权限管理和数据加密安全特性。

2.6 协同过滤算法

协同过滤算法是一种常用于推荐系统中的技术，通过分析用户的历史行为或相似用户的偏好来进行个性化推荐。在汽车租赁系统中，协同过滤可以根据用户的租车记录，推荐类似的车辆或其他用户喜欢的车型。此算法通常分为基于用户和基于物品的两种类型。基于用户的协同过滤通过比较不同用户之间的相似度，发现具有相似租赁习惯的用户群体，从而推荐他们选择过的车辆。基于物品的协同过滤则通过分析用户对不同车辆的评价与偏好，推荐与用户历史偏好相似的车型。

第三章 系统分析

3.1系统可行性分析

3.1.1技术可行性

从技术视角审视，SpringBoot作为一种轻量级、快速构建的Java框架，具备提升开发效率、降低系统复杂度、便于维护与升级的显著优势。与此同时，MySQL作为关系型数据库，能够有效地支持平台数据的存储与管理，确保系统的稳定性和高效性。基于此，本系统的技术可行性得到了充分的验证。

3.1.2操作可行性

系统设计需遵循用户友好性原则，确保用户能够迅速掌握并高效运用。通过合理的界面布局、直观的操作流程以及详尽的帮助文档，可以显著降低用户的学习成本，提升系统的操作可行性。此外，系统亦应具备完善的权限管理和数据安全机制，确保操作的安全性和合规性。

3.1.3经济可行性

通过数字化管理与自动化流程，可以大幅降低人工成本，提高运营效率。此外，系统采用智能推荐与精准营销，能够提升用户粘性并增加租赁频次，从而促进收入增长。对于租赁公司而言，投资该系统能有效提升资源利用率，实现长期盈利[9]。

3.2系统功能分析

3.2.1功能性分析

汽车租赁系统划分为了前端模块和后端模块两大部分[10]。

前端注册用户模块：

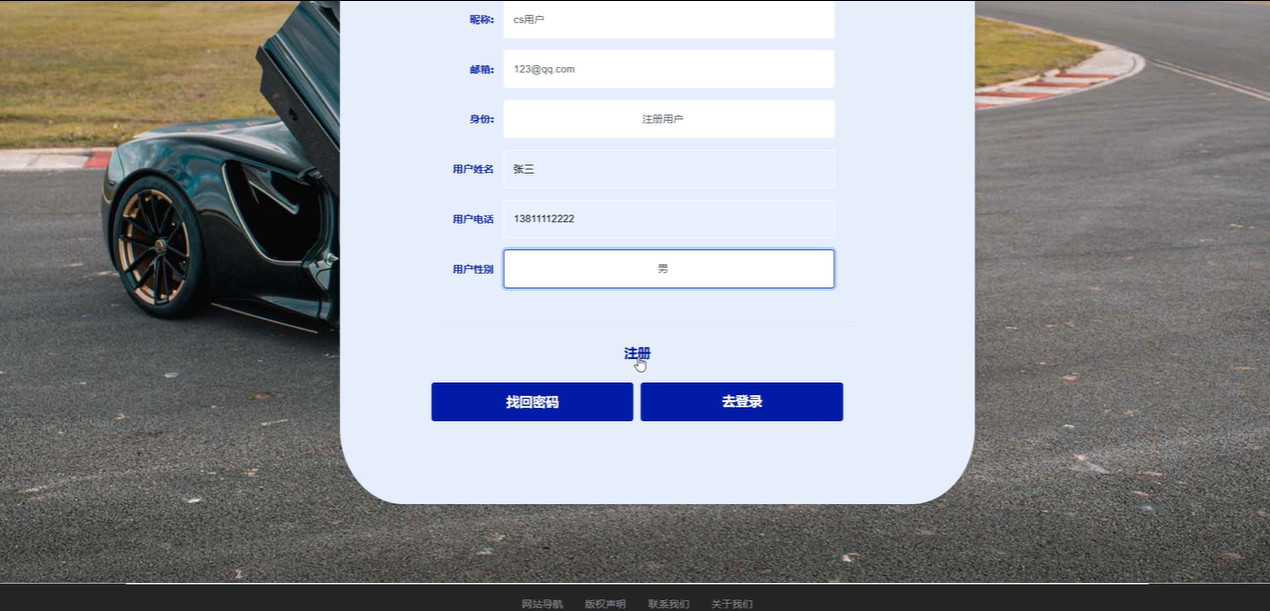

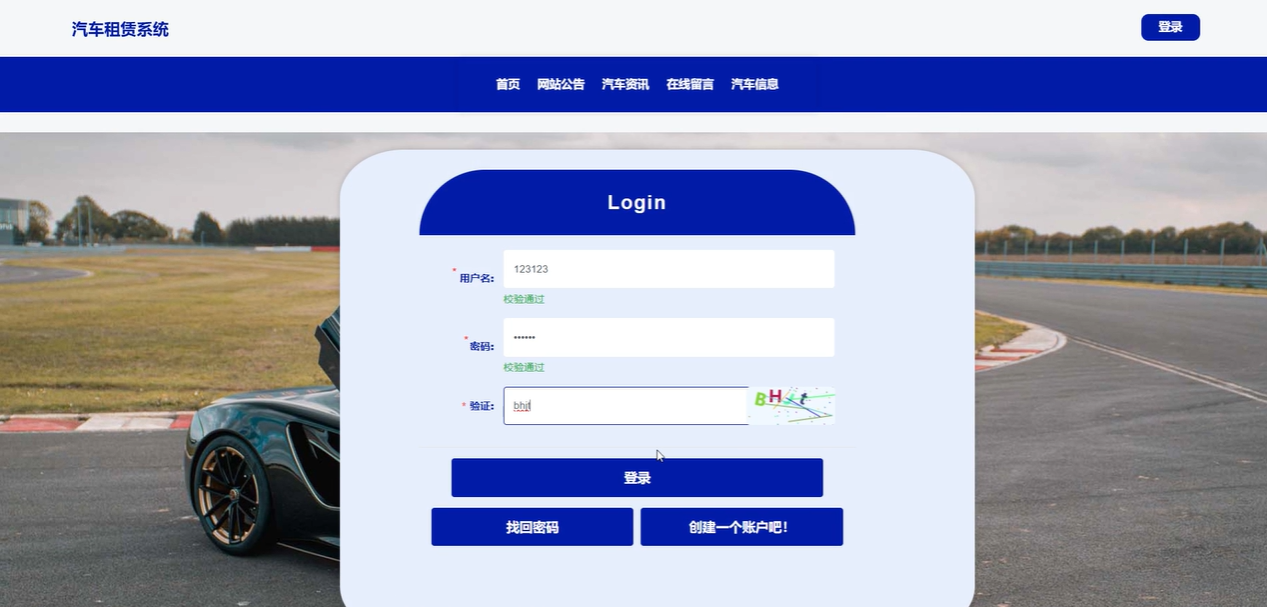

注册登录：用户可以通过填写必要的信息进行注册，创建个人账户。登录功能允许用户使用已注册的凭证快速访问个人账户，确保数据安全和个性化体验。

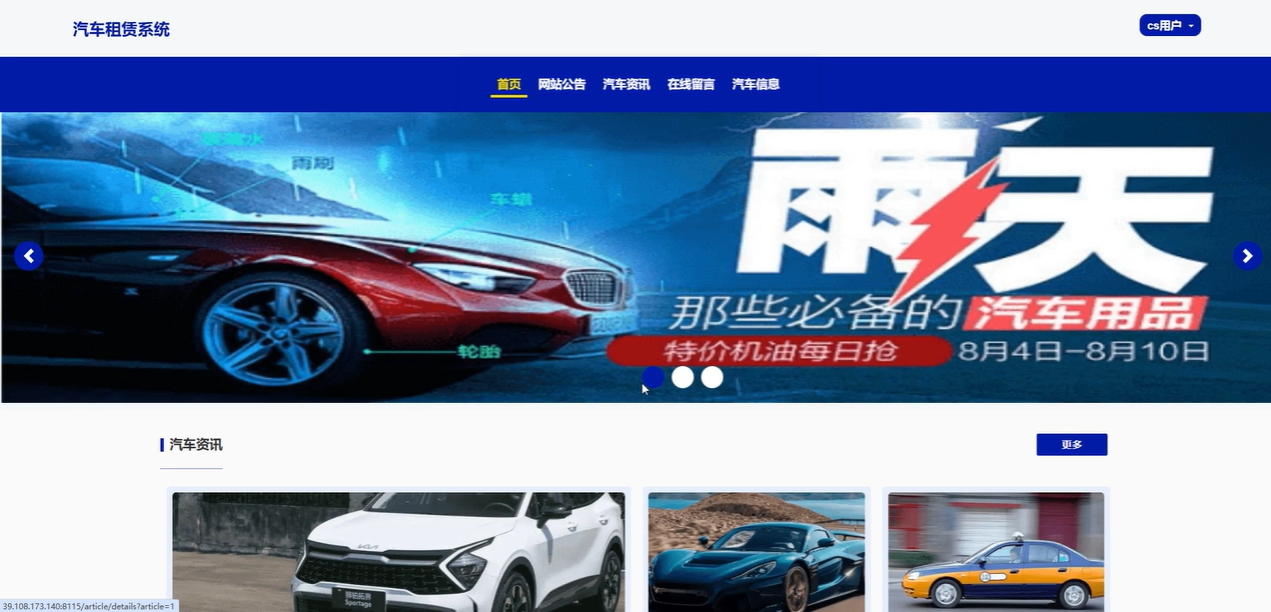

首页：首页展示网站的主要内容，包括轮播图、汽车资讯、推荐汽车信息等。汽车信息推荐部分通过协同过滤算法进行智能推荐，根据用户的租赁记录或点击偏好展示优先级较高的汽车信息。导航栏方便用户快速访问不同模块。

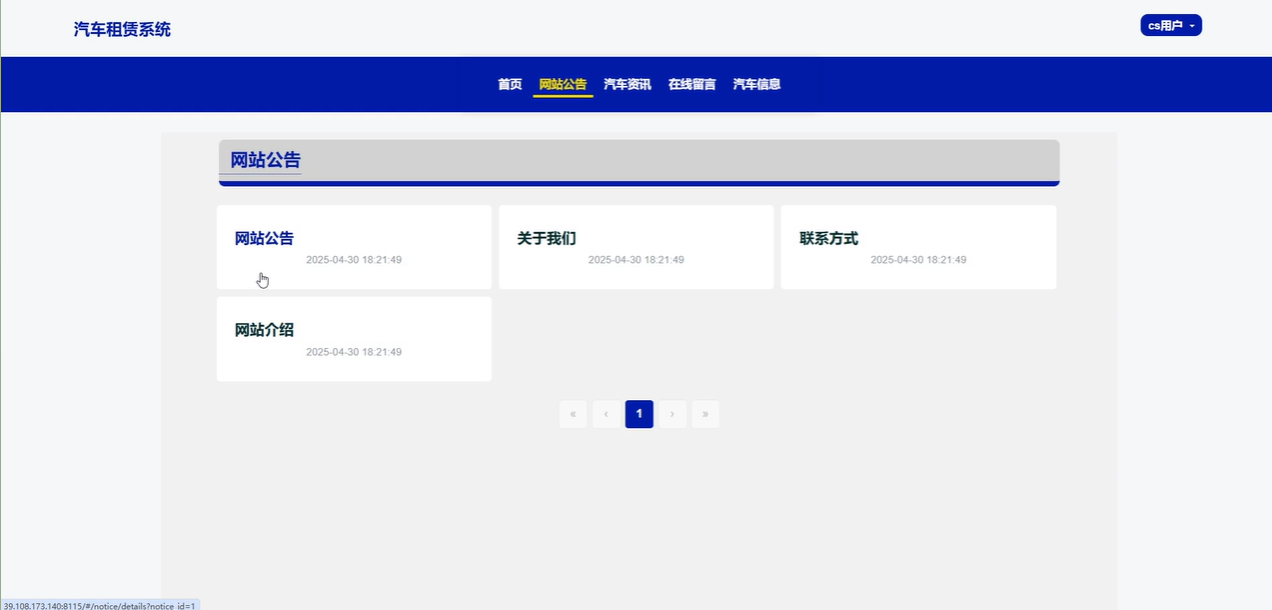

网站公告：提供网站公告、关于我们、联系方式以及网站介绍等信息，帮助用户了解平台的基本情况及服务内容。公告部分展示平台最新动态、活动或系统更新等重要通知。

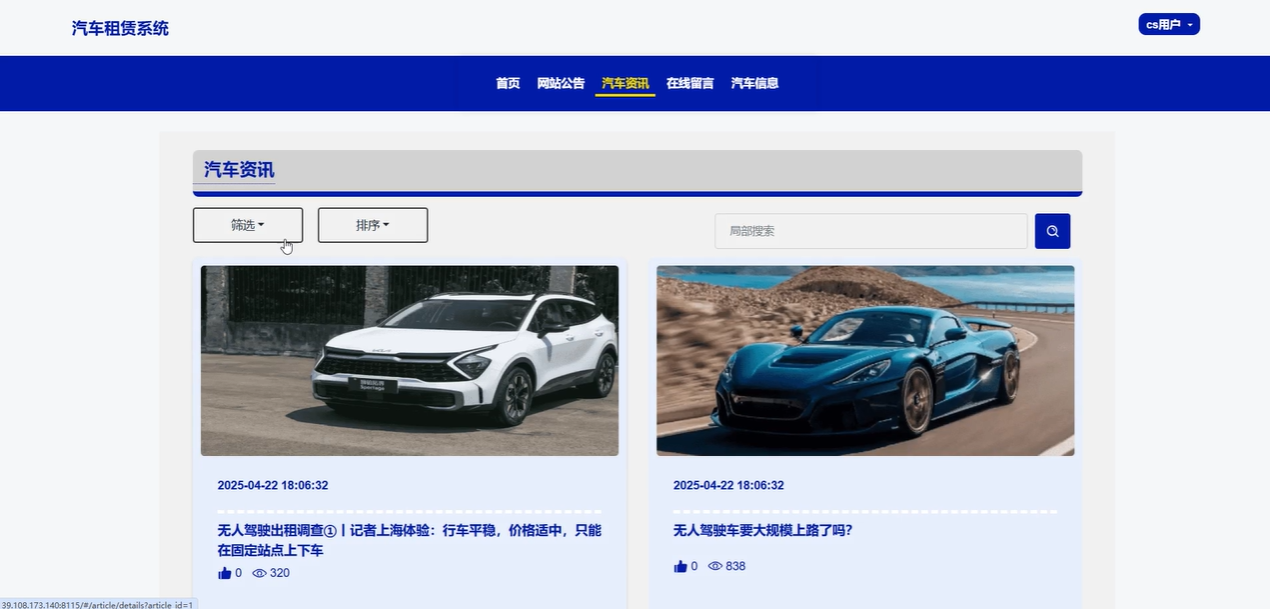

汽车资讯：用户可以浏览详细的汽车资讯内容，包括热门资讯和推荐文章。资讯部分支持搜索、点赞、收藏、评论等功能，用户还可以删除自己的评论，或重置对特定内容的回复。

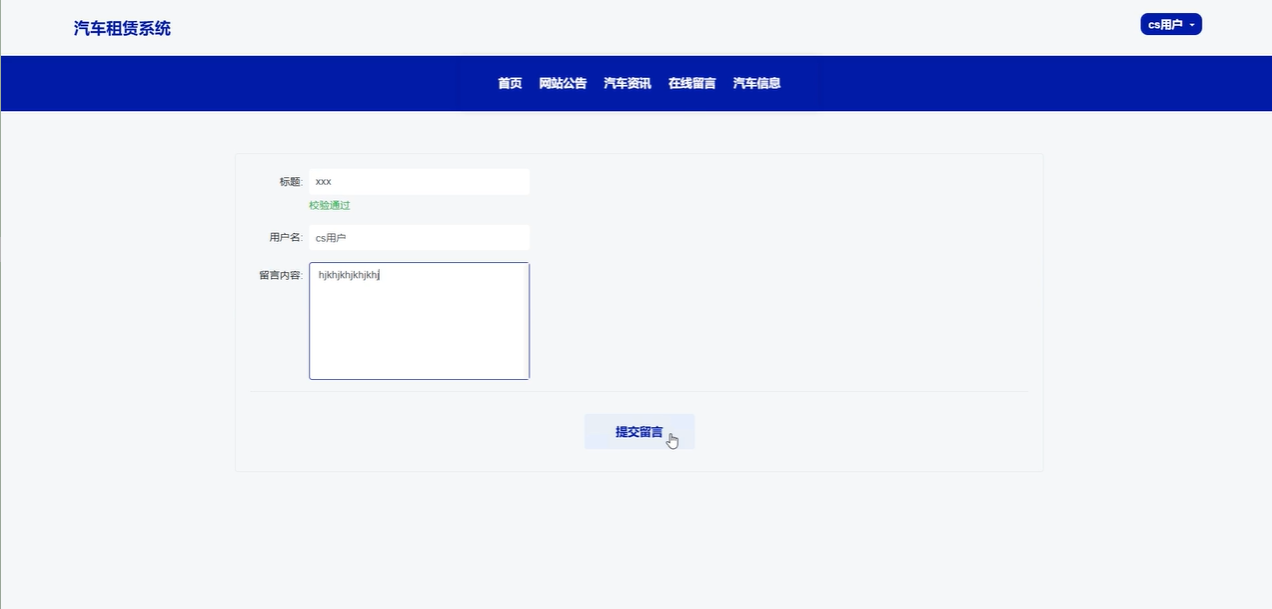

在线留言：用户可发布留言，包括输入留言标题和内容，以向平台提供反馈或提问。用户可以查看自己发布的留言，并根据需要删除。

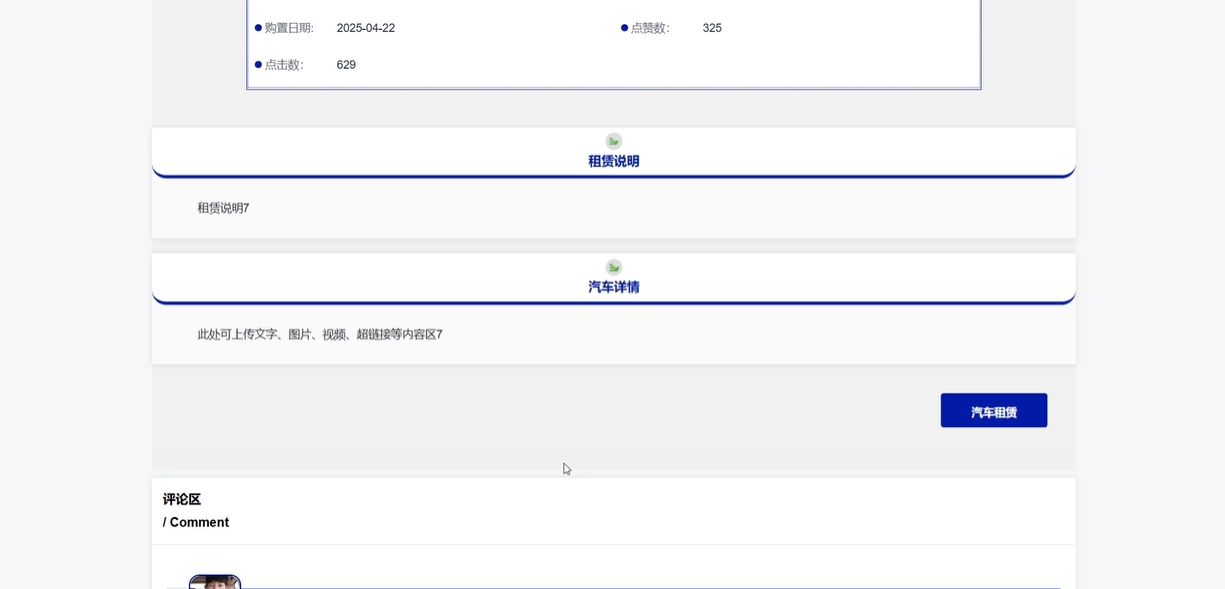

汽车信息：用户可以查看汽车的详细信息，包括汽车名称、品牌、类型、状态、租赁价格等。系统还支持搜索、点赞、收藏、评论、回复、删除和重置回复人的功能，增强用户与平台之间的互动体验。同时，用户可以选择进行汽车租赁操作。

我的账户：用户可以修改个人资料，包括个人信息和登录密码等。该功能方便用户及时更新自己的个人资料，并保障账号安全。

个人中心：个人中心允许用户管理自己的个人首页、查看账户信息及修改资料，进行相关操作。用户可以快速访问和管理租赁订单、个人设置等。

个人首页：个人首页展示用户的核心信息和与其他功能相关的入口。包括用户的个人资料、历史订单等，便于快速查看和访问。

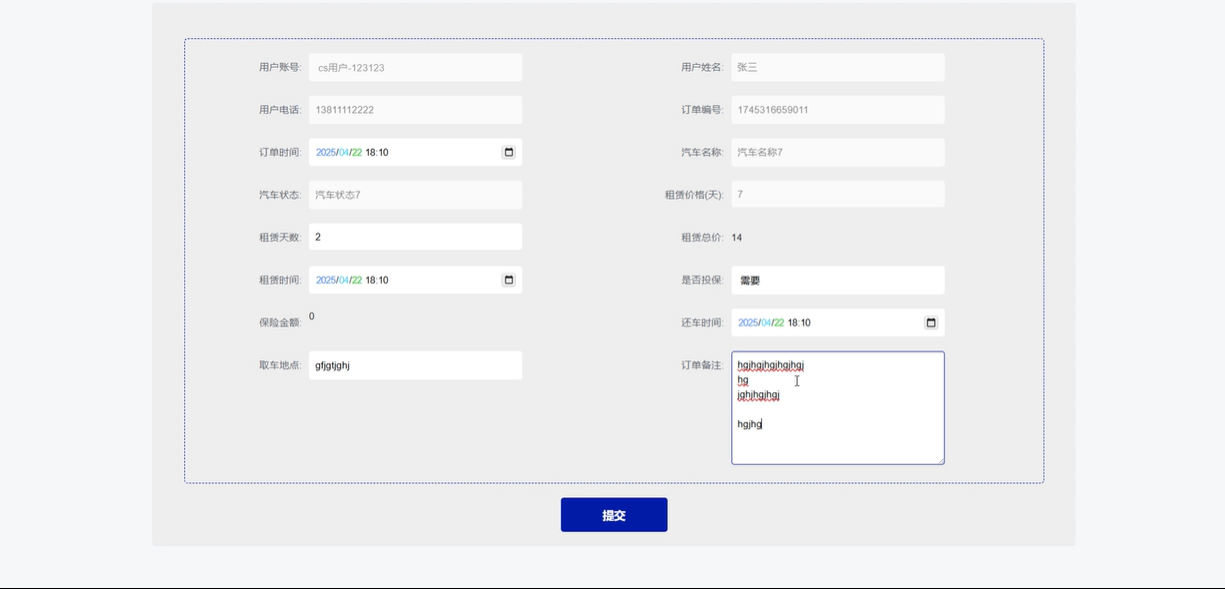

租赁订单：用户可以查看租赁订单的详细信息，并进行支付租赁费用。租赁订单功能支持续租申请、售后申请、在线还车、上报事故等操作，用户也可以查询订单的审核状态，管理员可根据还车情况进行车辆检查。

订单提醒：订单提醒功能提供租赁订单的提醒，帮助用户关注未完成的操作或即将到期的订单。用户可以查看详情，进行搜索或重置。

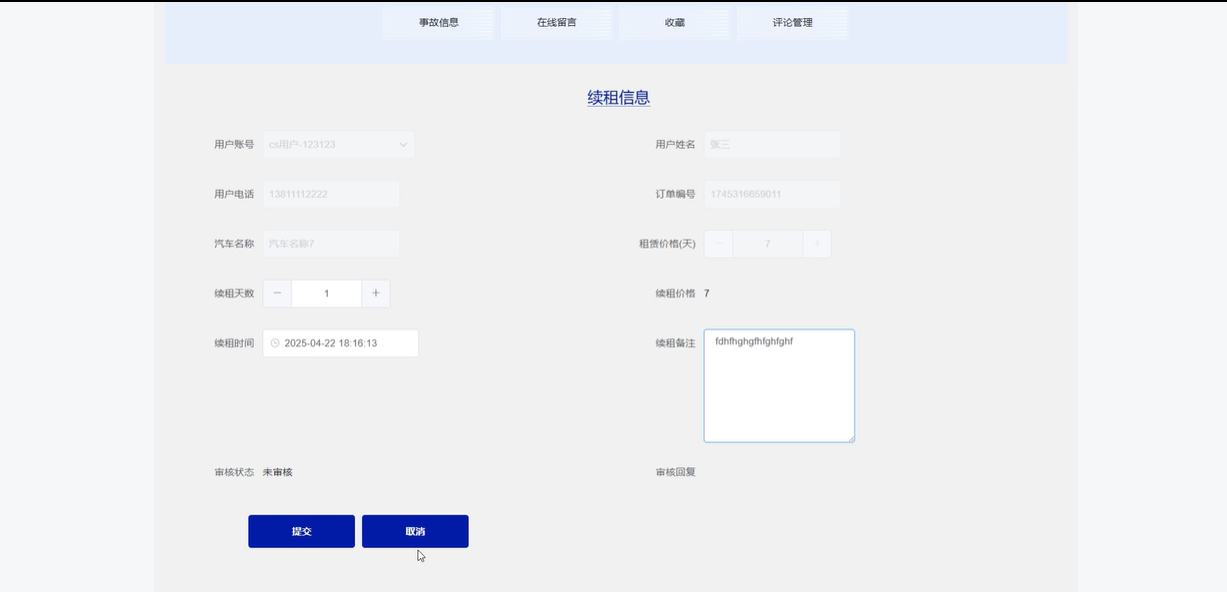

续租信息：用户可以查看续租的详细信息，包括续租申请的审核状态。用户还可支付续租费用，查询订单详情，搜索和重置信息。

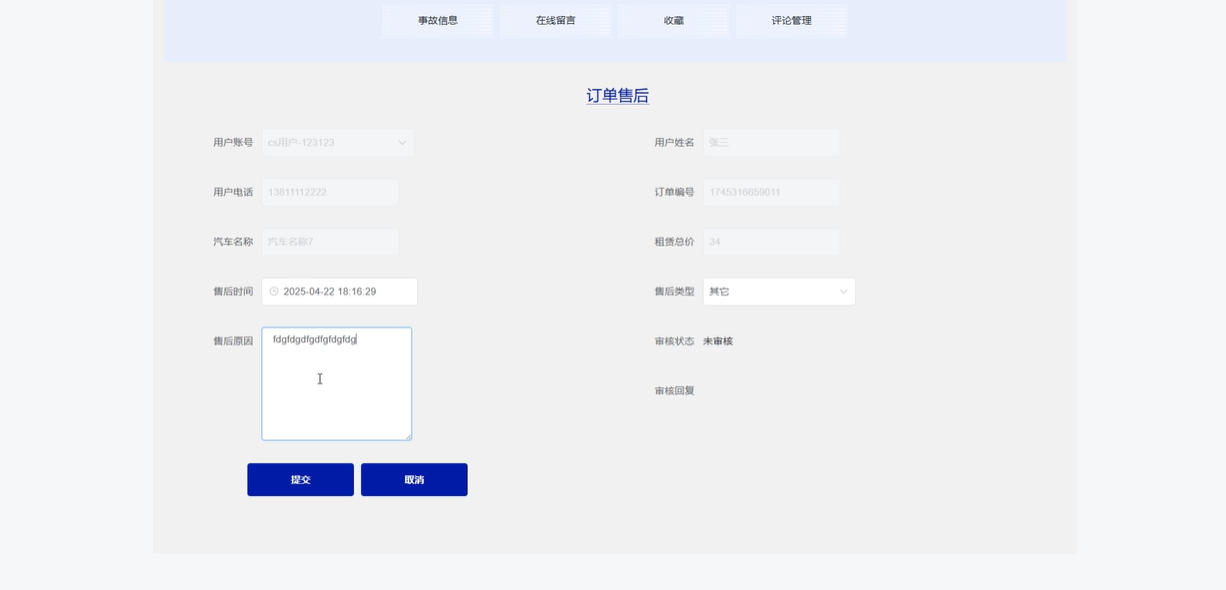

订单售后：售后服务功能提供用户查看售后订单详情，包括售后申请的状态和审核进度。用户可查询订单、重置信息，确保售后服务顺利进行。

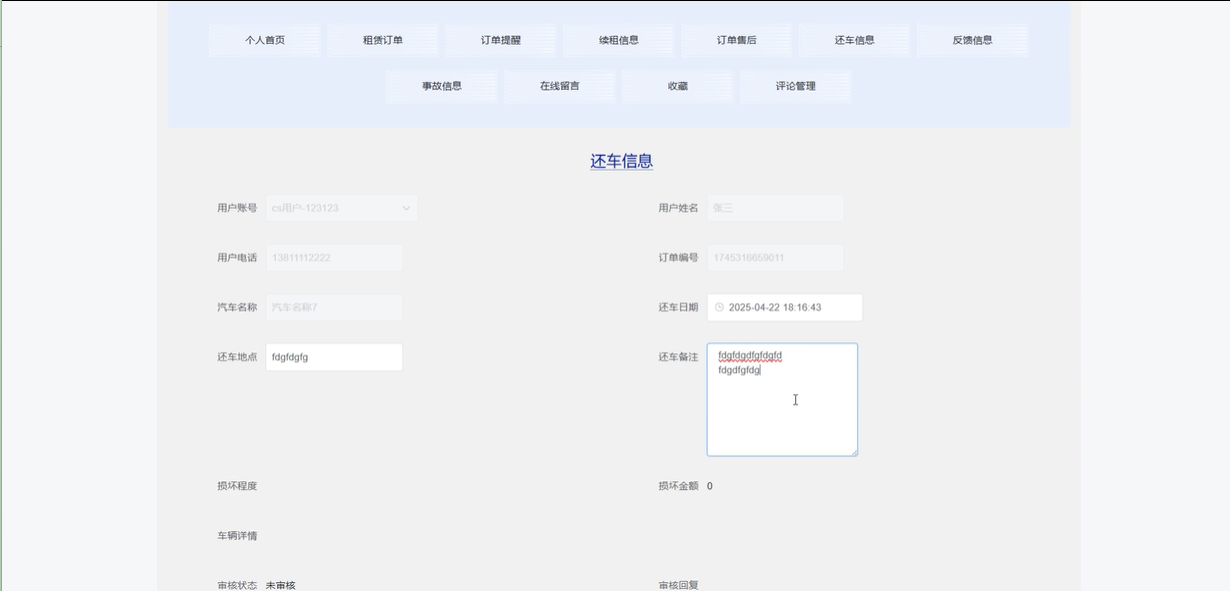

还车信息：用户可以查看还车的详细信息和审核状态，支付还车费用并进行在线反馈。还车信息功能帮助用户了解还车流程，查询、搜索、重置相关内容。

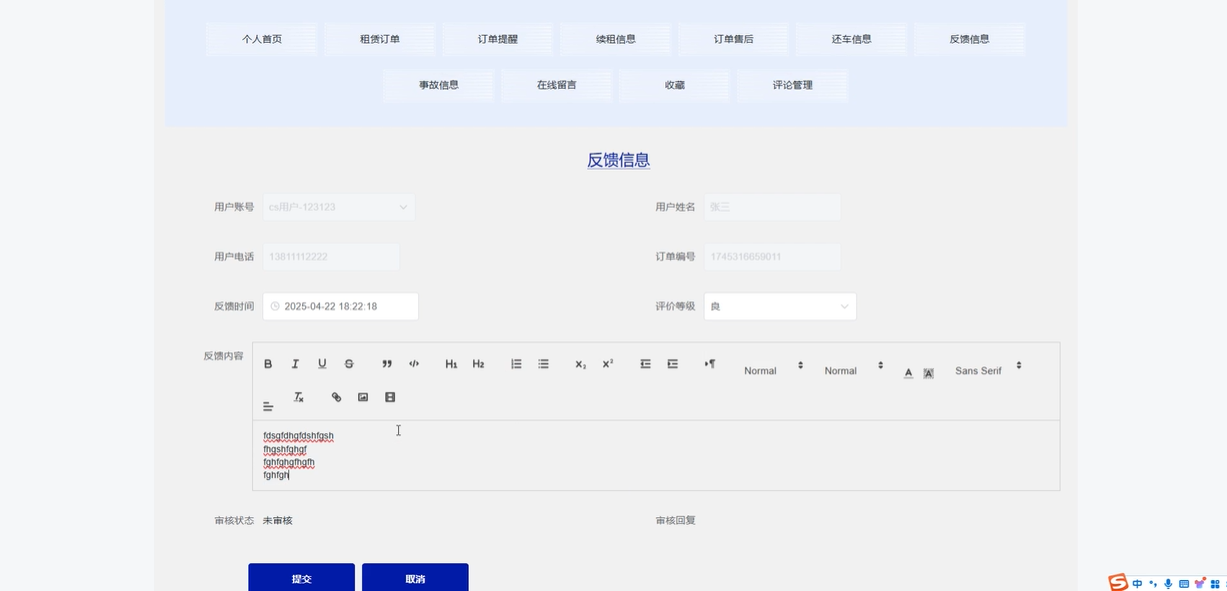

反馈信息：反馈信息功能让用户查看平台对反馈的处理状态，包括查看详情、审核状态及查询等。用户可通过此功能获取及时反馈。

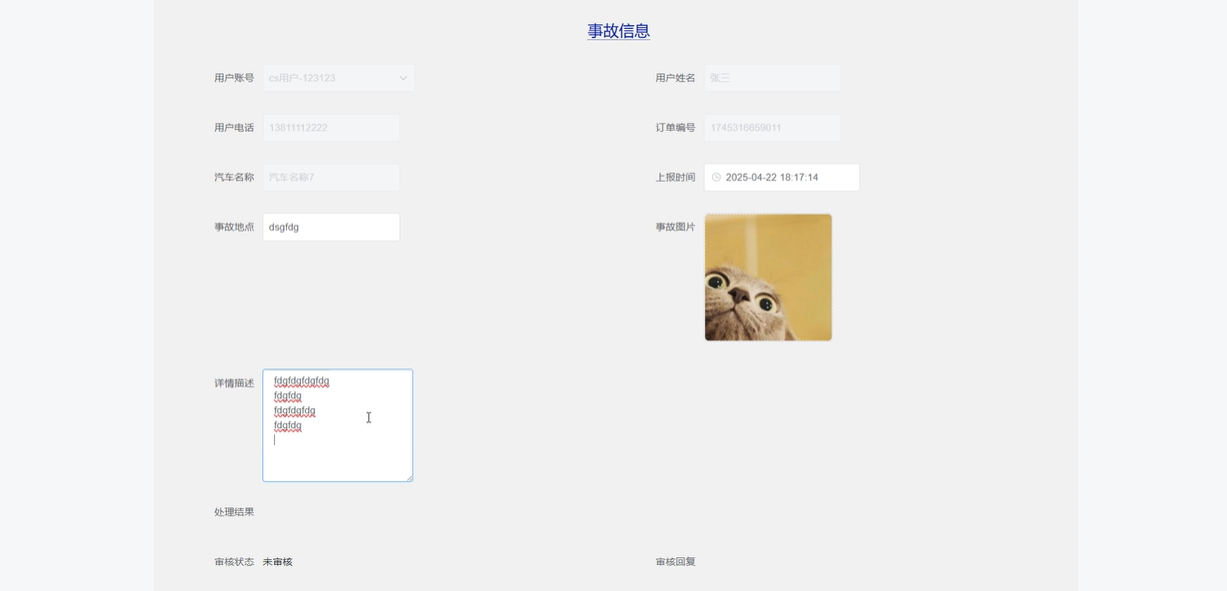

事故信息：用户可以查看事故相关的详细信息，包括事故处理情况、查询进展等。此功能帮助用户实时跟进事故的处理状态。

在线留言：用户可以查看自己的在线留言并查看平台的回复。此功能支持留言删除、查询等操作，方便用户管理与平台的互动。

收藏：收藏功能允许用户保存感兴趣的汽车资讯和汽车信息。用户可以随时查看自己的收藏内容，且对于不再需要的内容，用户可删除。

评论管理：用户可以查看自己在平台上的所有评论及相关的回复。通过评论管理，用户可以搜索、查询、重置、删除评论，管理自己的评论信息。

后端管理员模块：

登录功能：管理员可以通过输入正确的用户名和密码来登录系统，确保只有授权的人员能够访问管理界面。

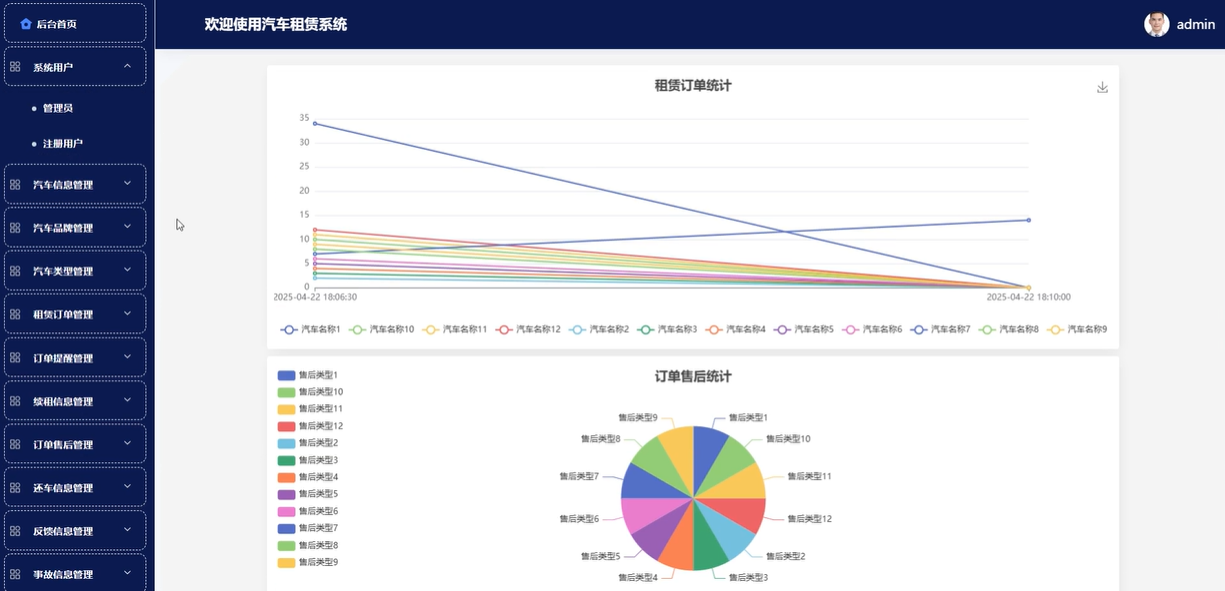

后台首页：后台首页展示重要数据统计图表，包括租赁订单统计折线图、订单售后统计、反馈信息统计圆形图、车辆配件状态图以及财务统计图。管理员可以查看数据趋势，做出管理决策。

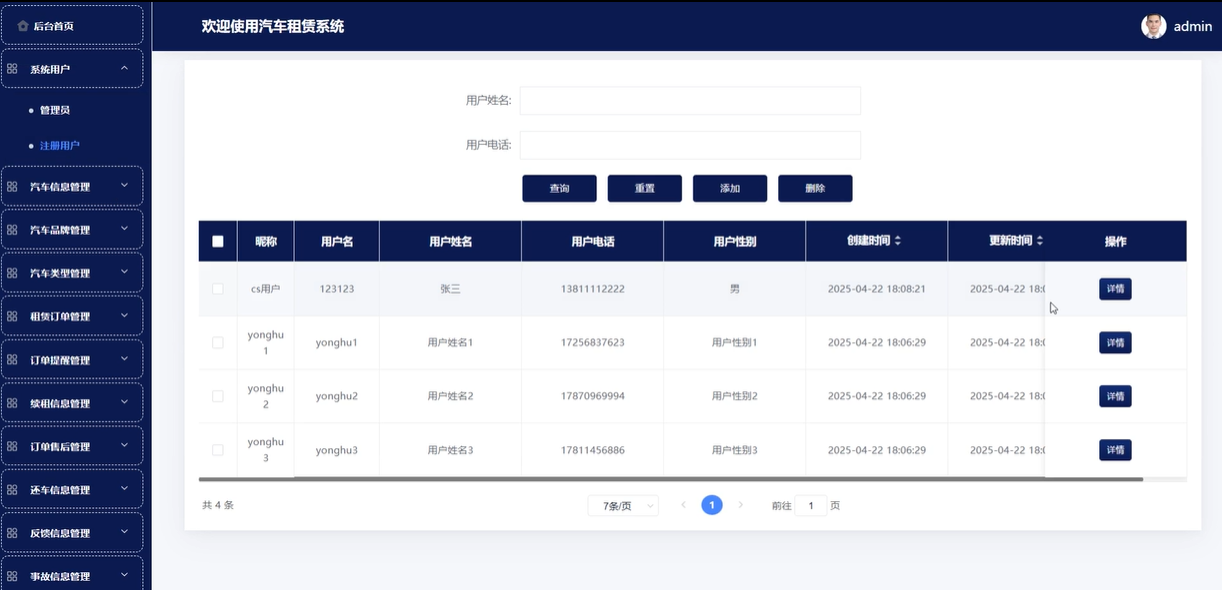

系统用户：管理员能够查看注册用户、管理员等所有系统用户的信息，并可以进行增删改查等管理操作，确保平台用户数据的完整性与准确性。

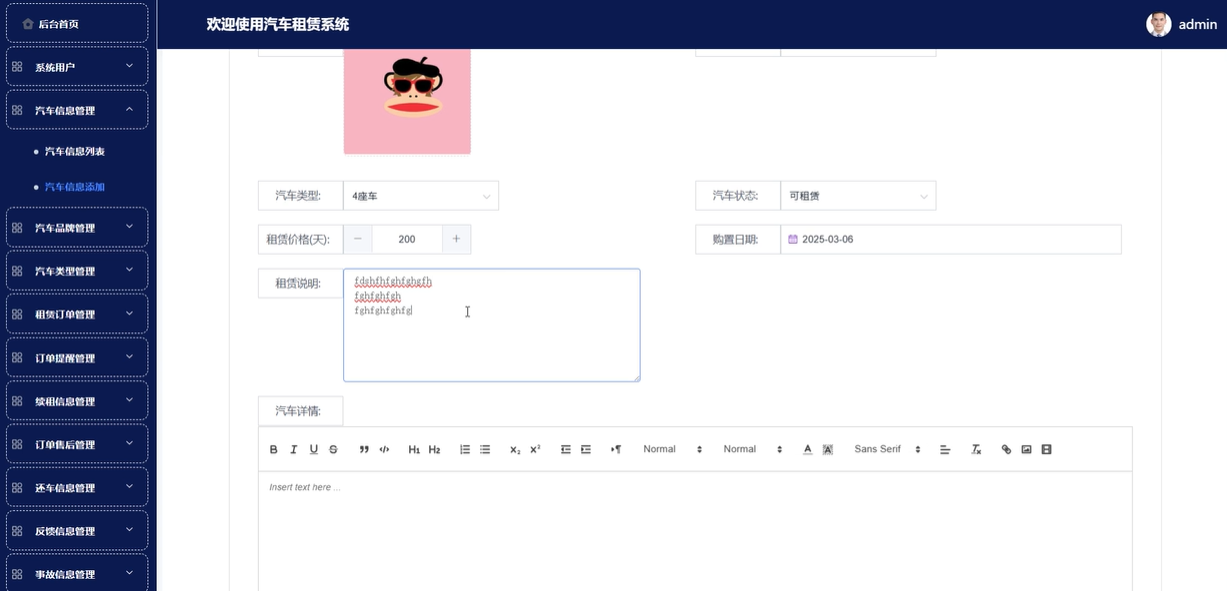

汽车信息管理：管理员可以查看并修改汽车信息，包括汽车的状态、品牌等。管理员可添加新车辆信息，并管理现有车辆的基本资料和评论。

汽车品牌管理：管理员可以查看现有汽车品牌，添加新的汽车品牌，进行删除和修改操作。管理汽车品牌有助于维护车辆的分类和整理。

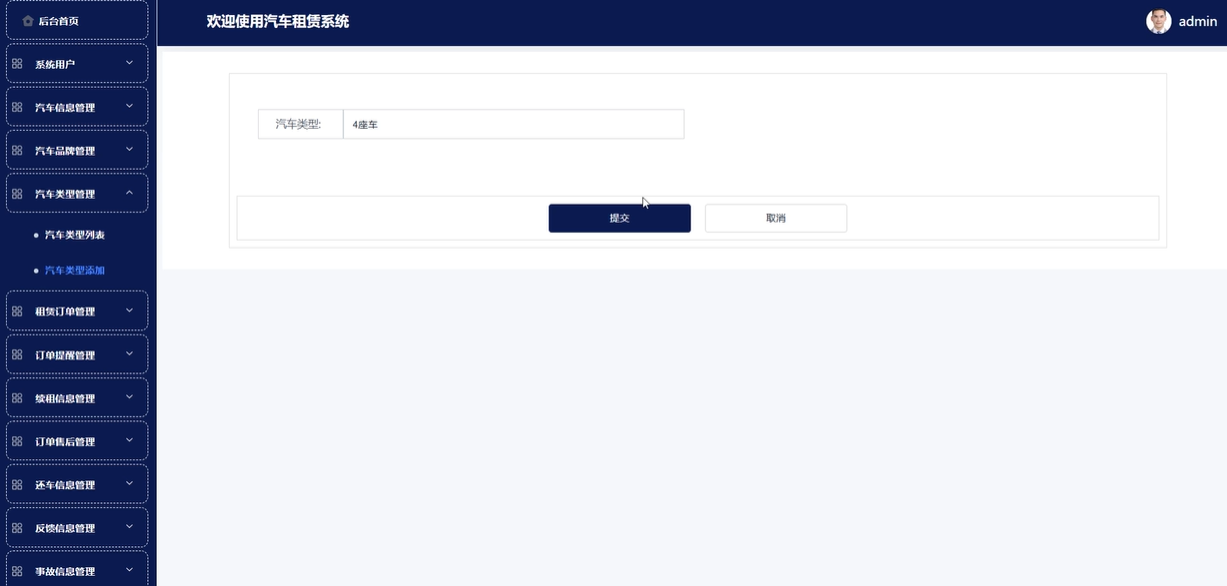

汽车类型管理：管理员可以查看汽车类型、添加新的类型信息、修改类型数据等。管理不同类型的车辆能帮助用户更方便地浏览和选择。

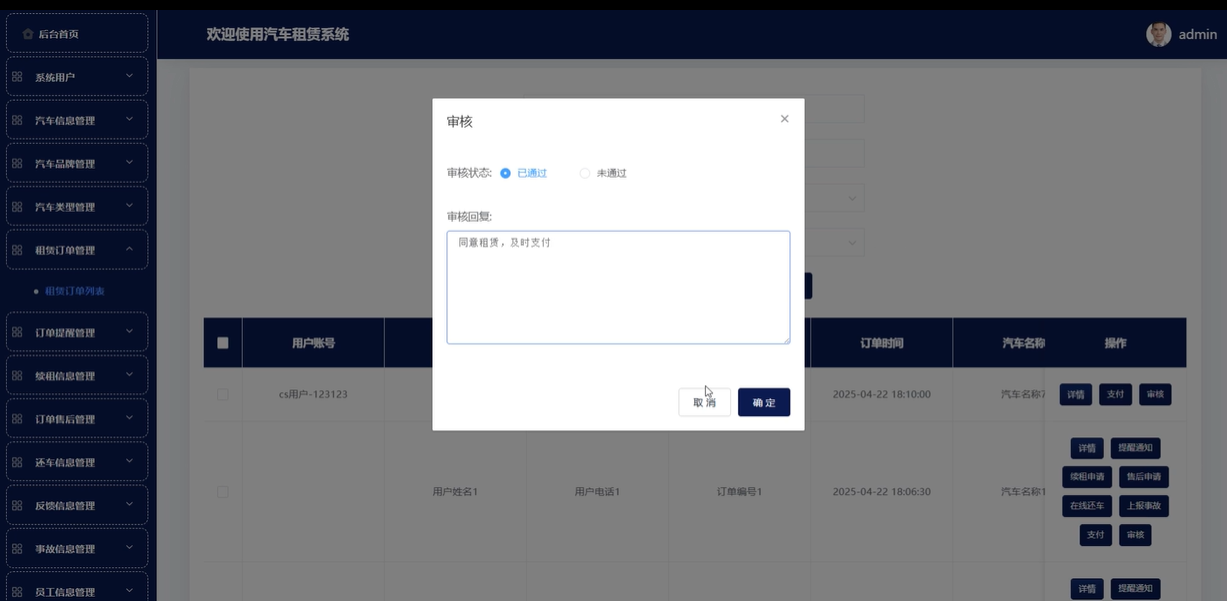

租赁订单管理：管理员可查看和修改租赁订单的详细信息，包括租赁总价的自动计算、支付审核、续租申请、售后申请等，确保订单流程的顺利进行。管理员还可以通过此模块向用户发送提醒通知。

订单提醒管理：管理员可以查看和管理订单提醒，包括订单的状态和提醒设置。管理员可以删除提醒，重置查询等。

续租信息管理：管理员可以查看并审核续租申请，支付相关费用，管理续租流程。管理员可以修改续租的具体信息并进行更新。

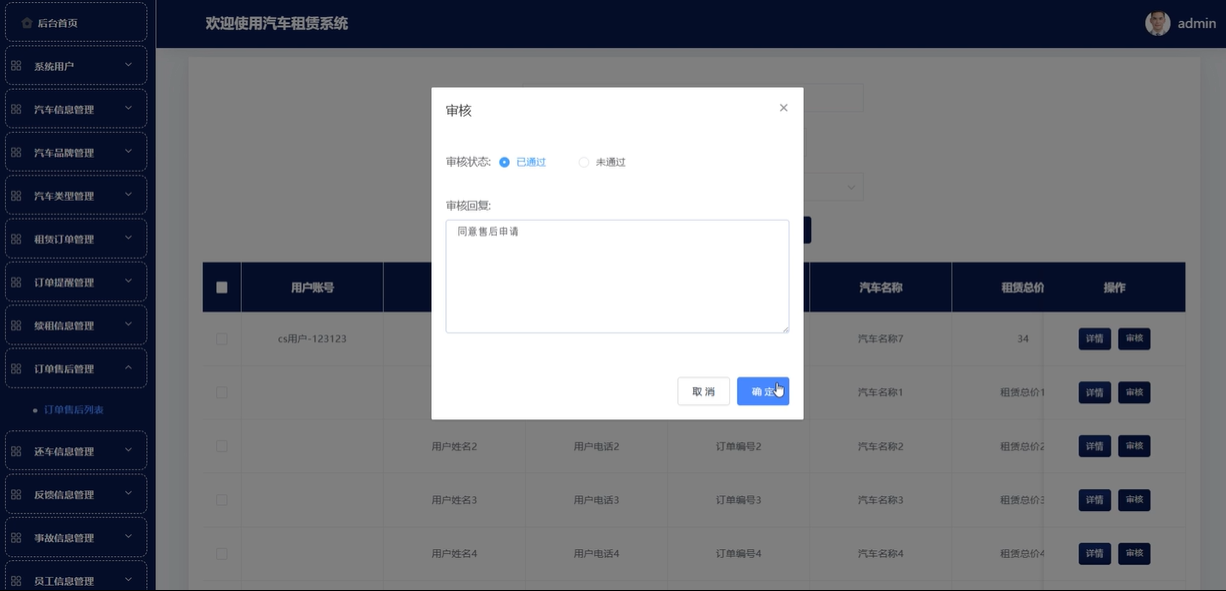

订单售后管理：管理员可查看售后订单的详情，审核售后申请，确保售后服务的及时和高效。管理员可以进行删除、查询等操作。

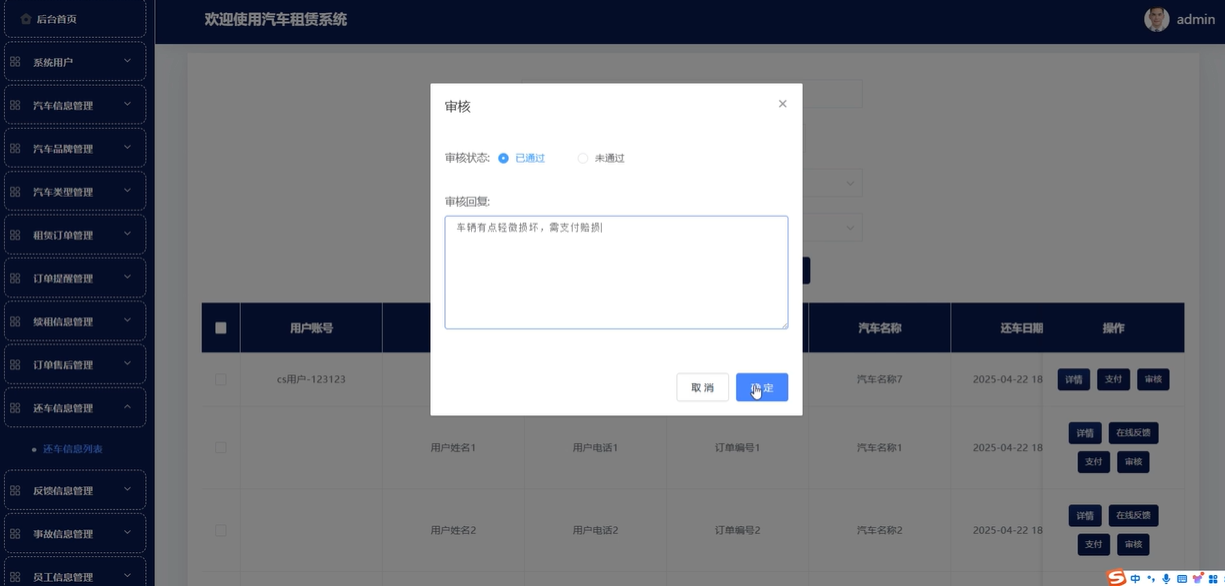

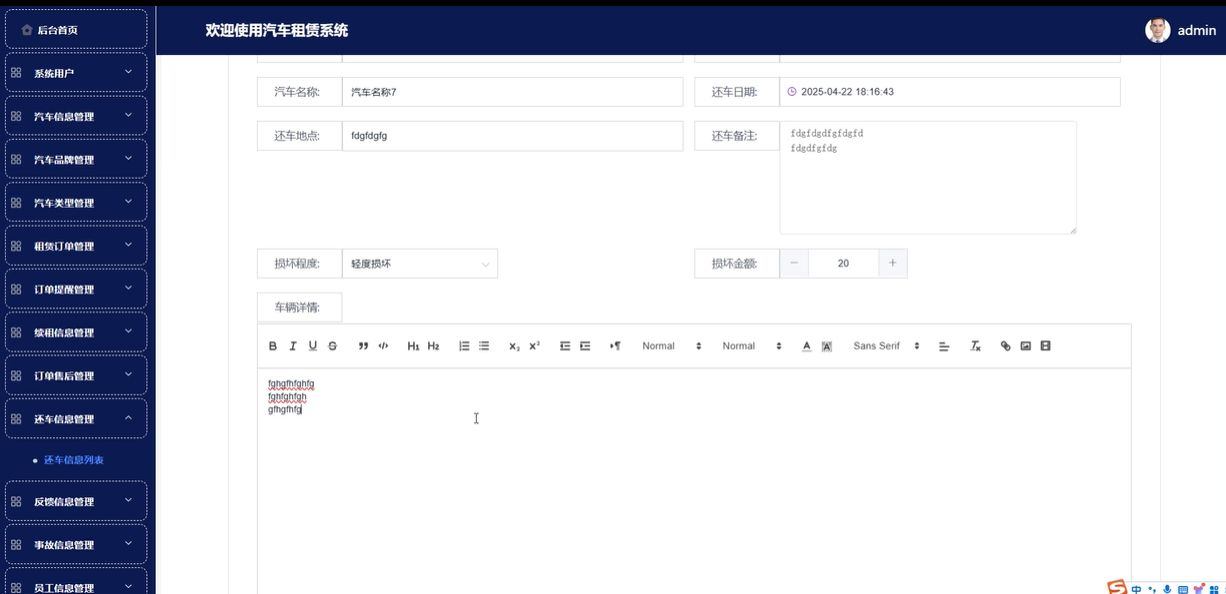

还车信息管理：管理员可以查看用户的还车信息，包括审核还车状态、支付还车费用及在线反馈内容。管理员也负责修改损坏车辆的相关记录。

反馈信息管理：管理员负责查看并审核用户的反馈信息，确保问题得到及时处理。管理员可以删除、查询或重置反馈信息。

事故信息管理：管理员可以查看并审核与事故相关的记录，处理事故信息并及时跟进解决方案，删除无效或过时的记录。

员工信息管理：管理员可以添加、删除或修改平台工作人员的相关信息。管理员通过此功能管理平台工作人员的权限和职责。

车辆记录管理：管理员可以查看并修改车辆的历史记录，包括事故处理、救援、年检、违章等信息。此功能确保平台车辆管理的透明性和准确性。

车辆配件管理：管理员可以查看、查询、删除车辆配件信息。管理车辆配件有助于维护车辆的健康状态及及时更换老化配件。

财务统计管理：管理员可以查看、添加、删除财务统计信息，监控平台的财务健康状况。管理员还可以导出财务数据，帮助进行资金流转分析。

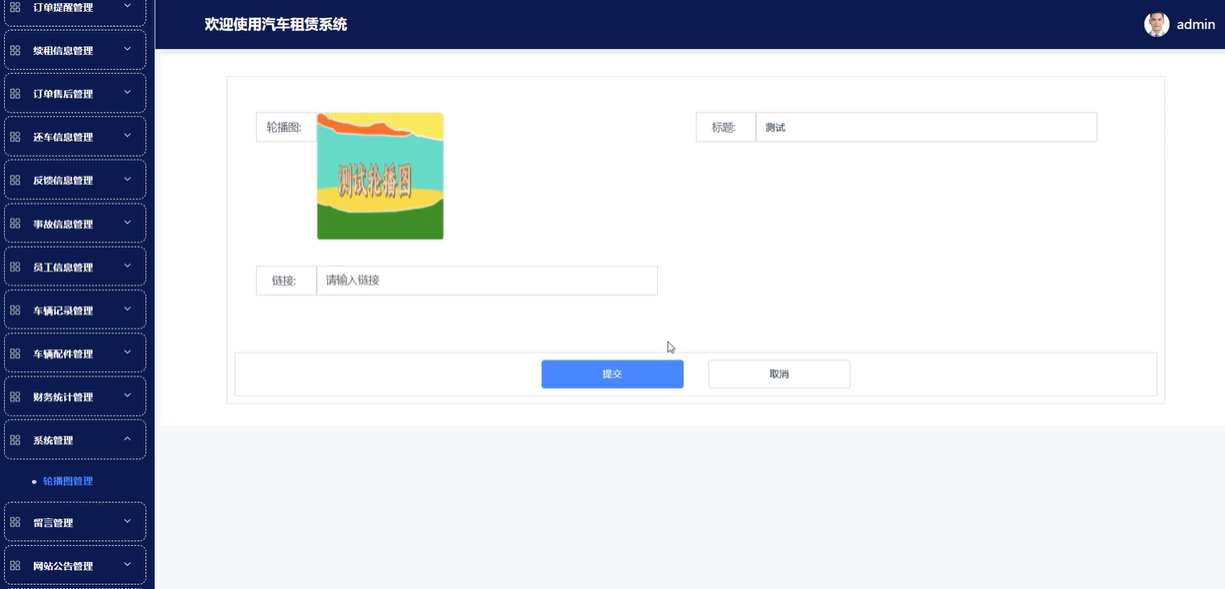

系统管理：系统管理模块允许管理员管理网站的轮播图内容，包括查看、修改、增删操作，确保首页内容的实时更新。

留言管理：管理员可以查看和回复用户的在线留言，确保平台与用户的良好沟通。管理员可以删除无效留言，维护平台形象。

网站公告管理：管理员可以管理网站公告，发布、修改、删除公告内容，确保网站公告内容及时传达给用户。

资源管理：管理员可以管理平台上的汽车资讯及资讯分类，确保信息的准确性与更新频率。通过此功能，管理员可以进行信息的增删改查，满足用户需求。

3.2.2非功能性分析

汽车租赁系统的非功能性需求比如汽车租赁系统的安全性怎么样，可靠性怎么样，性能怎么样，可拓展性怎么样等，具体可以表示在如下3-1表格中：

表3.1汽车租赁系统非功能需求表

安全性	主要指汽车租赁系统数据库的安装，数据库的使用和密码的设定必须合乎规范。
可靠性	可靠性是指汽车租赁系统能够安装用户的指示进行操作，经过测试，可靠性90%以上。
性能	性能是影响汽车租赁系统占据市场的必要条件，所以性能最好要佳才好。
可扩展性	比如数据库预留多个属性，比如接口的使用等确保了系统的非功能性需求。
易用性	用户只要跟着汽车租赁系统的页面展示内容进行操作，就可以了。
可维护性	汽车租赁系统开发的可维护性是非常重要的，经过测试，可维护性没有问题

3.3系统用例分析

汽车租赁系统的完整UML用例图分别是图3-1、3-2。

注册用户角色用例如下图所示。

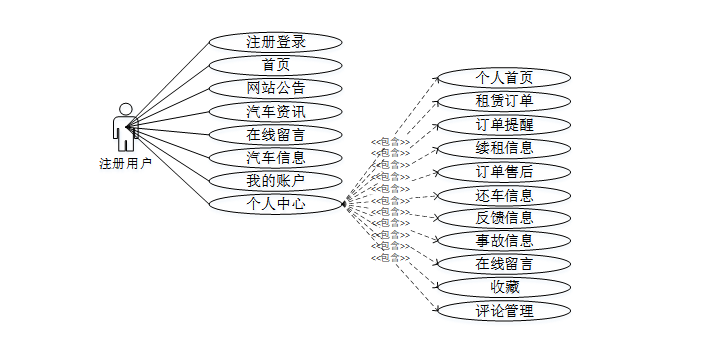

图3.1汽车租赁系统注册用户角色用例图

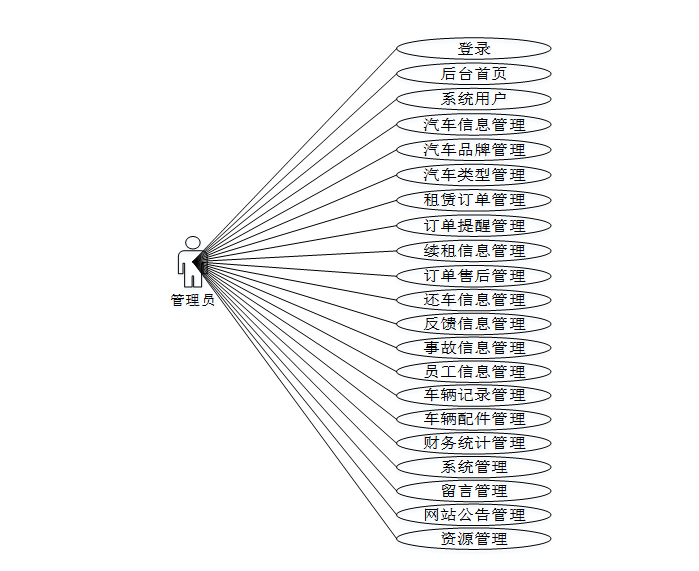

管理员角色用例如下图所示。

图3.2汽车租赁系统管理员角色用例图

第四章 系统总体设计

本章主要讨论的内容包括汽车租赁系统的功能模块设计、数据库系统设计。

4.1系统架构设计

在系统架构设计中，我将确定系统的整体结构和组件之间的关系。这包括选择适当的架构风格，划分系统的层次结构，并定义各个模块的职责和交互方式。架构图如下图所示。

图4.1汽车租赁系统架构设计图

表示层（Presentation Layer）：负责与用户进行交互，将系统的功能和数据以易于理解和操作的方式展示给用户。通常包括用户界面、页面设计和用户输入验证等。

业务逻辑层（Business Logic Layer）：处理系统的核心业务逻辑，包括对用户请求的处理、业务规则的执行以及数据的处理和转换。它独立于表现层和数据层，实现了业务逻辑的封装和复用。

数据层（Data Layer）：负责数据的存储、访问和管理，包括数据库和持久化机制。数据层提供了对数据的增删改查操作，并与业务逻辑层进行交互，使系统能够有效地存储和检索数据。

这三个层次相互独立，通过明确的接口和协议进行通信，实现了系统的模块化和可扩展性。表现层负责将用户的请求传递给业务逻辑层，业务逻辑层处理请求并返回结果，最后数据层负责与数据库交互并提供数据支持。这种分层架构有助于实现系统的可维护性、灵活性和可测试性[11]。

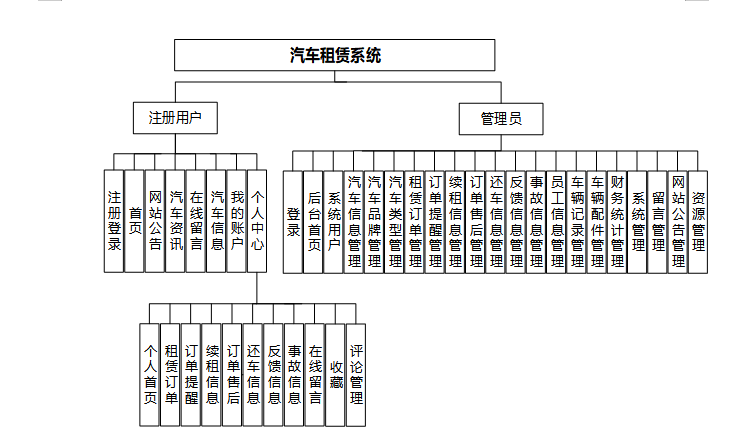

4.2系统模块设计

在上一章节中主要对系统的功能性需求和非功能性需求进行分析，并且根据需求分析了本汽车租赁系统中的用例。那么接下来就要开始对本汽车租赁系统的架构、主要功能和数据库开始进行设计。汽车租赁系统根据前面章节的需求分析得出，汽车租赁系统的功能模块图如下图所示。

图4.2汽车租赁系统功能模块图

4.3系统总体流程设计

4.3.1用户登录流程

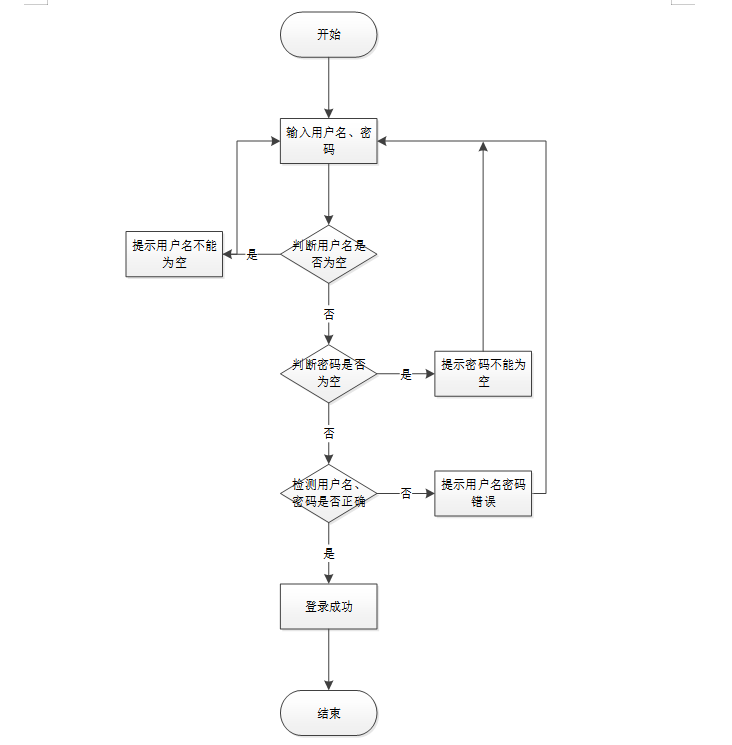

用户输入用户名和密码后，系统先检查输入是否为空，再验证用户名是否存在，若存在则通过用户名获取密码并校验。若密码正确则登录成功，否则提示密码错误。若用户名不存在或无法登录，提示用户操作无效[12]。如下图所示。

图4.3登录流程图

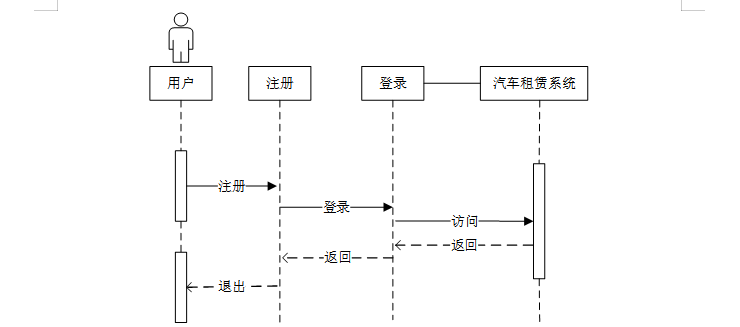

4.3.2注册时序图

用户通过注册模块发送注册请求，系统完成注册后返回确认信息。随后，用户通过登录模块发送登录请求，系统验证用户信息后允许访问目标系统。用户完成操作后可选择退出，系统终止会话。注册时序图，如图下所示。

图4.4注册时序图

4.3.3管理员修改用户信息时序图

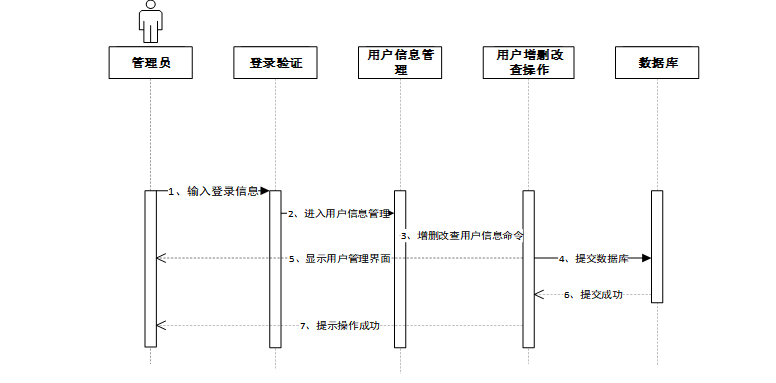

管理员输入登录信息后，进入用户信息管理模块，选择增删改查操作并提交命令至数据库。数据库执行操作后返回成功状态，系统显示用户管理界面并提示操作成功。管理员修改用户信息时序图如图下所示。

图 4–5管理员修改用户信息时序图

4.3.4管理员管理系统信息时序图

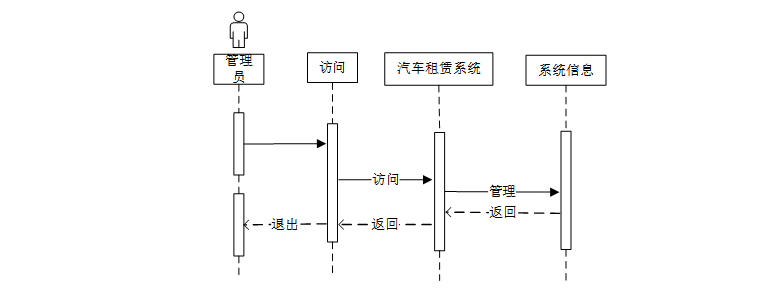

管理员通过访问系统发起请求，系统接收访问后转向系统信息模块进行管理操作。管理完成后，系统返回管理结果至系统，最终反馈给管理员，管理员可选择退出。管理员管理系统信息时序图如图下所示。

图 4–6管理员管理系统信息时序图

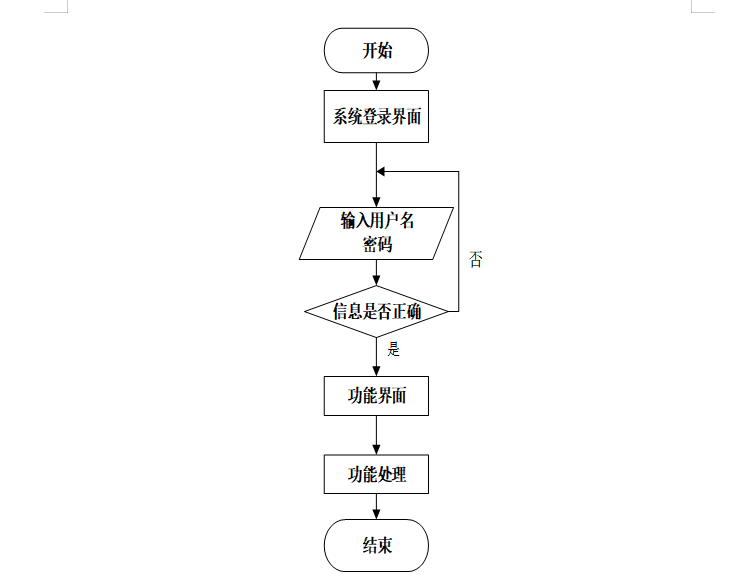

4.3.5系统操作流程

用户首先进入系统登录界面，输入用户名和密码后，系统验证信息是否正确。若验证失败，返回登录界面重新输入，若验证成功，则进入功能界面，执行相应功能处理后结束操作流程。操作流程如下图所示。

图4.5系统操作流程图

4.3.6用户租赁操作流程

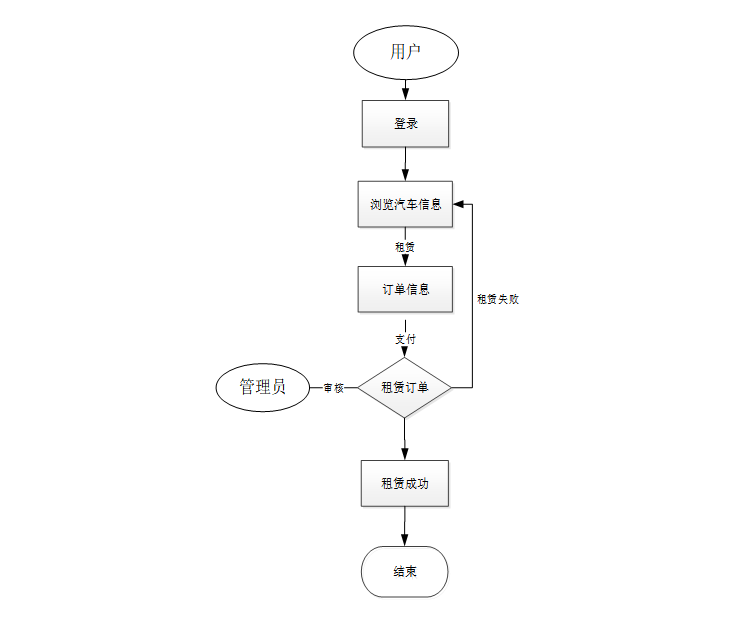

当用户登录系统的时候，浏览汽车信息，查看详情并生成租赁信息，管理员在后端处理订单。注册用户租赁汽车操作流程如图下所示。

图4.6操作流程图

4.4系统活动图设计

系统须支撑整个机构不同层面的多种职能，而各功能模块间存在着多种关联信息，组成一个有机整体，并针对就业数据自身特点和面临的现实条件，对系统进行流程图设计。活动图是一种用于对系统的动态行为建模的另一种常用图表，通常用于可视化展示系统中各个活动的执行顺序、流程控制和数据交互，展现从一个活动到另一个活动的控制流，活动图在本质上是一种流程图；但活动图着重表现从一个活动到另一个活动的控制流。因此，这里列举了2个业务活动图[13]。

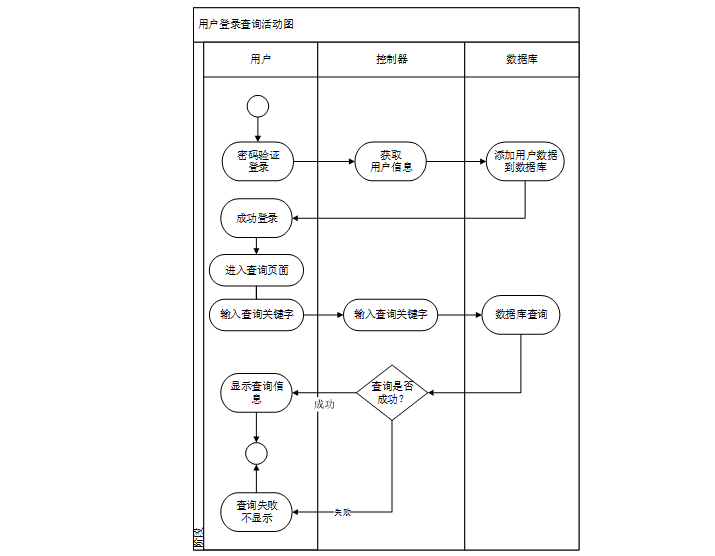

（1）用户登录查询的业务流程如下。

用户注册登录，系统从数据库获取用户数据信息，登录成功用户进入查询页面，用户输入查询关键字，数据库查询用户所输入的关键字，查询成功显示查询的模块信息，查询失败不显示[14]。用户登录查询功能的活动图如下图所示。

图4.7用户登录查询活动图

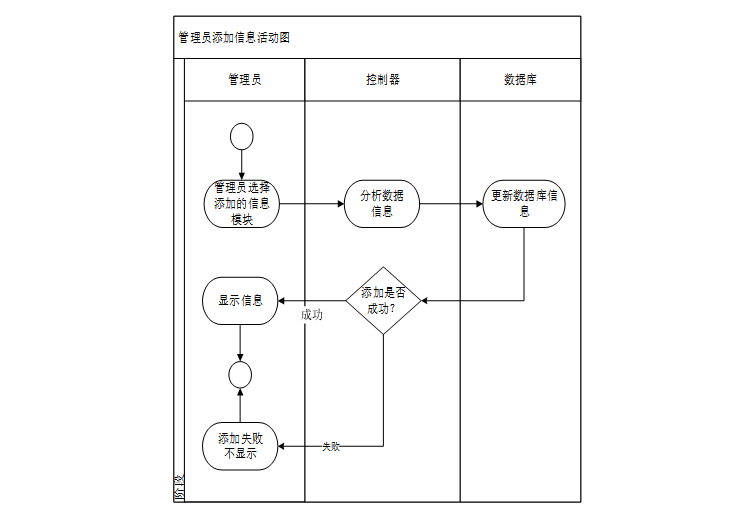

（2）管理员添加信息的业务流程如下。

此活动图描述了管理员添加信息。管理员可以通过信息管理模块页面选择要添加的基本信息。添加成功传入数据库中，失败则不添加。管理员可以保存信息并更新系统中的信息。管理员添加信息功能的活动图如下图所示。

图4.8管理员添加信息活动图

4.5数据库设计

数据库设计是系统开发中至关重要的环节，为系统提供高效、规范的数据存储和管理方案。设计过程包括需求分析、实体设计、表设计和逻辑结构设计。首先，通过分析业务需求，确定系统的核心实体及其属性，同时明确实体间的关系。接着，将实体抽象为具体的数据库表，为每张表定义字段名、数据类型、主键和外键，通过主外键关系和关联表设计，保证数据的完整性和一致性。最后，数据库逻辑设计进一步优化表之间的关系，通过索引、视图和存储过程提升查询效率和操作性能。整个设计需严格遵循规范，避免数据冗余和冲突，确保系统在高并发访问和复杂数据处理场景下的稳定性和高效性[15]。

4.5.1数据库概念结构设计

下面是整个汽车租赁系统中主要的数据库表总E-R实体关系图。

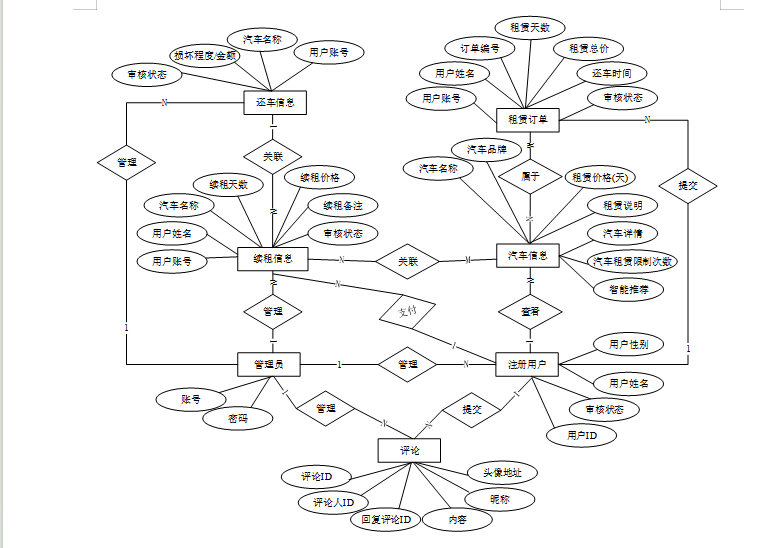

图4.9汽车租赁系统总E-R关系图

4.5.2数据库逻辑结构设计

通过上一小节中汽车租赁系统中总E-R关系图上得出一共需要创建多个数据表。在此主要罗列几个主要的数据库表结构设计。

表 4.1-access_token（登陆访问时长）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	token_id	int		是	是	临时访问牌ID
2	token	varchar	64	否	否	临时访问牌
3	info	text	65535	否	否	信息
4	maxage	int		是	否	最大寿命：默认2小时
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间
7	user_id	int		是	否	用户编号

表 4.2-accident_information（事故信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	accident_information_id	int		是	是	事故信息ID
2	user_account	int		否	否	用户账号
3	user_name	varchar	64	否	否	用户姓名
4	user_phone	varchar	64	否	否	用户电话
5	order_number	varchar	64	否	否	订单编号
6	car_name	varchar	64	否	否	汽车名称
7	reporting_time	datetime		否	否	上报时间
8	accident_location	varchar	64	否	否	事故地点
9	accident_picture	varchar	255	否	否	事故图片
10	detailed_description	text	65535	否	否	详情描述
11	processing_results	longtext	4294967295	否	否	处理结果
12	examine_state	varchar	16	是	否	审核状态
13	examine_reply	varchar	255	否	否	审核回复
14	create_time	datetime		是	否	创建时间
15	update_time	timestamp		是	否	更新时间
16	source_table	varchar	255	否	否	来源表
17	source_id	int		否	否	来源ID
18	source_user_id	int		否	否	来源用户

表 4.3-after_sales_order（订单售后）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	after_sales_order_id	int		是	是	订单售后ID
2	user_account	int		否	否	用户账号
3	user_name	varchar	64	否	否	用户姓名
4	user_phone	varchar	64	否	否	用户电话
5	order_number	varchar	64	否	否	订单编号
6	car_name	varchar	64	否	否	汽车名称
7	total_lease_price	varchar	64	否	否	租赁总价
8	after_sale_time	datetime		否	否	售后时间
9	after_sales_type	varchar	64	否	否	售后类型
10	after_sales_reasons	text	65535	否	否	售后原因
11	examine_state	varchar	16	是	否	审核状态
12	examine_reply	varchar	255	否	否	审核回复
13	create_time	datetime		是	否	创建时间
14	update_time	timestamp		是	否	更新时间
15	source_table	varchar	255	否	否	来源表
16	source_id	int		否	否	来源ID
17	source_user_id	int		否	否	来源用户

表 4.4-article（文章）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	article_id	mediumint		是	是	文章id
2	title	varchar	125	是	是	标题
3	type	varchar	64	是	否	文章分类
4	hits	int		是	否	点击数
5	praise_len	int		是	否	点赞数
6	create_time	timestamp		是	否	创建时间
7	update_time	timestamp		是	否	更新时间
8	source	varchar	255	否	否	来源
9	url	varchar	255	否	否	来源地址
10	tag	varchar	255	否	否	标签
11	content	longtext	4294967295	否	否	正文
12	img	varchar	255	否	否	封面图
13	description	text	65535	否	否	文章描述

表 4.5-article_type（文章分类）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	type_id	smallint		是	是	分类ID
2	display	smallint		是	否	显示顺序
3	name	varchar	16	是	否	分类名称
4	father_id	smallint		是	否	上级分类ID
5	description	varchar	255	否	否	描述
6	icon	text	65535	否	否	分类图标
7	url	varchar	255	否	否	外链地址
8	create_time	timestamp		是	否	创建时间
9	update_time	timestamp		是	否	更新时间

表 4.6-auth（用户权限管理）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	auth_id	int		是	是	授权ID
2	user_group	varchar	64	否	否	用户组
3	mod_name	varchar	64	否	否	模块名
4	table_name	varchar	64	否	否	表名
5	page_title	varchar	255	否	否	页面标题
6	path	varchar	255	否	否	路由路径
7	parent	varchar	64	否	否	父级菜单
8	parent_sort	int		是	否	父级菜单排序
9	position	varchar	32	否	否	位置
10	mode	varchar	32	是	否	跳转方式
11	add	tinyint		是	否	是否可增加
12	del	tinyint		是	否	是否可删除
13	set	tinyint		是	否	是否可修改
14	get	tinyint		是	否	是否可查看
15	field_add	text	65535	否	否	添加字段
16	field_set	text	65535	否	否	修改字段
17	field_get	text	65535	否	否	查询字段
18	table_nav_name	varchar	500	否	否	跨表导航名称
19	table_nav	varchar	500	否	否	跨表导航
20	option	text	65535	否	否	配置
21	create_time	timestamp		是	否	创建时间
22	update_time	timestamp		是	否	更新时间

表 4.7-car_brand（汽车品牌）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	car_brand_id	int		是	是	汽车品牌ID
2	car_brand	varchar	64	否	否	汽车品牌
3	create_time	datetime		是	否	创建时间
4	update_time	timestamp		是	否	更新时间

表 4.8-car_type（汽车类型）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	car_type_id	int		是	是	汽车类型ID
2	car_type	varchar	64	否	否	汽车类型
3	create_time	datetime		是	否	创建时间
4	update_time	timestamp		是	否	更新时间

表 4.9-code_token（验证码）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	code_token_id	int		是	是	验证码ID
2	token	varchar	255	否	否	令牌
3	code	varchar	255	否	否	验证码
4	expire_time	timestamp		是	否	失效时间
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间

表 4.10-collect（收藏）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	collect_id	int		是	是	收藏ID
2	user_id	int		是	是	收藏人ID
3	source_table	varchar	255	否	否	来源表
4	source_field	varchar	255	否	否	来源字段
5	source_id	int		是	否	来源ID
6	title	varchar	255	否	否	标题
7	img	varchar	255	否	否	封面
8	create_time	timestamp		是	否	创建时间
9	update_time	timestamp		是	否	更新时间

表 4.11-comment（评论）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	comment_id	int		是	是	评论ID
2	user_id	int		是	是	评论人ID
3	reply_to_id	int		是	否	回复评论ID
4	content	longtext	4294967295	否	否	内容
5	nickname	varchar	255	否	否	昵称
6	avatar	varchar	255	否	否	头像地址
7	create_time	timestamp		是	否	创建时间
8	update_time	timestamp		是	否	更新时间
9	source_table	varchar	255	否	否	来源表
10	source_field	varchar	255	否	否	来源字段
11	source_id	int		是	否	来源ID

表 4.12-employee_information（员工信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	employee_information_id	int		是	是	员工信息ID
2	employee_name	varchar	64	否	否	员工姓名
3	cover_image	varchar	255	否	否	封面图片
4	employee_work_number	varchar	64	否	否	员工工号
5	employee_phone	varchar	16	否	否	员工电话
6	employee_gender	varchar	64	否	否	员工性别
7	creation_time	datetime		否	否	创建时间
8	entry_time	date		否	否	入职时间
9	id_number	varchar	255	否	否	身份证号
10	responsibilities	varchar	64	否	否	岗位职责
11	employee_wages	double		否	否	员工工资
12	home_address	varchar	64	否	否	家庭住址
13	employee_details	longtext	4294967295	否	否	员工详情
14	create_time	datetime		是	否	创建时间
15	update_time	timestamp		是	否	更新时间

表 4.13-feedback_information（反馈信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	feedback_information_id	int		是	是	反馈信息ID
2	user_account	int		否	否	用户账号
3	user_name	varchar	64	否	否	用户姓名
4	user_phone	varchar	64	否	否	用户电话
5	order_number	varchar	64	否	否	订单编号
6	feedback_time	datetime		否	否	反馈时间
7	evaluation_grade	varchar	64	否	否	评价等级
8	feedback_content	longtext	4294967295	否	否	反馈内容
9	examine_state	varchar	16	是	否	审核状态
10	examine_reply	varchar	255	否	否	审核回复
11	create_time	datetime		是	否	创建时间
12	update_time	timestamp		是	否	更新时间
13	source_table	varchar	255	否	否	来源表
14	source_id	int		否	否	来源ID
15	source_user_id	int		否	否	来源用户

表 4.14-financial_statistics（财务统计）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	financial_statistics_id	int		是	是	财务统计ID
2	name_of_statistics	varchar	64	否	否	统计名称
3	statistical_time	datetime		否	否	统计时间
4	statistical_type	varchar	64	否	否	统计类型
5	amount_value	double		否	否	金额数值
6	amount_details	varchar	64	否	否	金额明细
7	statistical_remarks	text	65535	否	否	统计备注
8	create_time	datetime		是	否	创建时间
9	update_time	timestamp		是	否	更新时间

表 4.15-hits（用户点击）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	hits_id	int		是	是	点赞ID
2	user_id	int		是	否	点赞人
3	create_time	timestamp		是	否	创建时间
4	update_time	timestamp		是	否	更新时间
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID

表 4.16-issue_information（汽车信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	issue_information_id	int		是	是	汽车信息ID
2	car_name	varchar	64	否	否	汽车名称
3	car_number	varchar	64	否	否	汽车编号
4	cover_image	varchar	255	否	否	封面图片
5	car_brand	varchar	64	否	否	汽车品牌
6	car_type	varchar	64	否	否	汽车类型
7	car_status	varchar	64	否	否	汽车状态
8	rental_price_days	double		否	否	租赁价格(天)
9	date_of_acquisition	date		否	否	购置日期
10	lease_description	text	65535	否	否	租赁说明
11	car_details	longtext	4294967295	否	否	汽车详情
12	hits	int		是	否	点击数
13	praise_len	int		是	否	点赞数
14	collect_len	int		是	否	收藏数
15	comment_len	int		是	否	评论数
16	recommend	int		是	否	智能推荐
17	lease_order_limit_times	int		是	否	汽车租赁限制次数
18	create_time	datetime		是	否	创建时间
19	update_time	timestamp		是	否	更新时间

表 4.17-lease_order（租赁订单）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	lease_order_id	int		是	是	租赁订单ID
2	user_account	int		否	否	用户账号
3	user_name	varchar	64	否	否	用户姓名
4	user_phone	varchar	64	否	否	用户电话
5	order_number	varchar	64	否	否	订单编号
6	order_time	datetime		否	否	订单时间
7	car_name	varchar	64	否	否	汽车名称
8	car_status	varchar	64	否	否	汽车状态
9	rental_price_days	double		否	否	租赁价格(天)
10	rental_days	double		否	否	租赁天数
11	total_lease_price	double		否	否	租赁总价
12	lease_time	datetime		否	否	租赁时间
13	insured_or_not	varchar	64	否	否	是否投保
14	insurance_amount	double		否	否	保险金额
15	return_time	datetime		否	否	还车时间
16	car_pick_up_location	varchar	64	否	否	取车地点
17	order_remarks	text	65535	否	否	订单备注
18	examine_state	varchar	16	是	否	审核状态
19	examine_reply	varchar	255	否	否	审核回复
20	pay_state	varchar	16	是	否	支付状态
21	pay_type	varchar	16	否	否	支付类型: 微信、支付宝、网银
22	order_reminder_limit_times	int		是	否	提醒通知限制次数
23	renewal_information_limit_times	int		是	否	续租申请限制次数
24	after_sales_order_limit_times	int		是	否	售后申请限制次数
25	return_information_limit_times	int		是	否	在线还车限制次数
26	accident_information_limit_times	int		是	否	上报事故限制次数
27	create_time	datetime		是	否	创建时间
28	update_time	timestamp		是	否	更新时间
29	source_table	varchar	255	否	否	来源表
30	source_id	int		否	否	来源ID
31	source_user_id	int		否	否	来源用户

表 4.18-message（留言板）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	message_id	int		是	是	留言板ID
2	user_id	int		是	否	用户ID
3	title	varchar	64	否	否	标题
4	content	longtext	4294967295	是	否	内容
5	nickname	varchar	32	是	否	昵称
6	avatar	varchar	255	否	否	头像
7	email	varchar	125	否	否	留言者邮箱
8	phone	varchar	11	否	否	留言者手机号码
9	create_time	timestamp		是	否	创建时间
10	update_time	timestamp		是	否	更新时间
11	reply	longtext	4294967295	否	否	回复
12	reply_state	tinyint		否	否	回复状态

表 4.19-notice（公告）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	notice_id	mediumint		是	是	公告ID
2	title	varchar	125	是	否	标题
3	content	longtext	4294967295	否	否	正文
4	create_time	timestamp		是	否	创建时间
5	update_time	timestamp		是	否	更新时间

表 4.20-order_reminder（订单提醒）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	order_reminder_id	int		是	是	订单提醒ID
2	user_account	int		否	否	用户账号
3	user_name	varchar	64	否	否	用户姓名
4	user_phone	varchar	64	否	否	用户电话
5	order_number	varchar	64	否	否	订单编号
6	car_name	varchar	64	否	否	汽车名称
7	reminder_time	datetime		否	否	提醒时间
8	reminder_content	text	65535	否	否	提醒内容
9	create_time	datetime		是	否	创建时间
10	update_time	timestamp		是	否	更新时间
11	source_table	varchar	255	否	否	来源表
12	source_id	int		否	否	来源ID
13	source_user_id	int		否	否	来源用户

表 4.21-praise（点赞）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	praise_id	int		是	是	点赞ID
2	user_id	int		是	是	点赞人
3	create_time	timestamp		是	否	创建时间
4	update_time	timestamp		是	否	更新时间
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID
8	status	tinyint		是	否	点赞状态:1为点赞，0已取消

表 4.22-registered_user（注册用户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	registered_user_id	int		是	是	注册用户ID
2	user_name	varchar	64	否	否	用户姓名
3	user_phone	varchar	16	否	否	用户电话
4	user_gender	varchar	64	否	否	用户性别
5	examine_state	varchar	16	是	否	审核状态
6	user_id	int		是	否	用户ID
7	create_time	datetime		是	否	创建时间
8	update_time	timestamp		是	否	更新时间

表 4.23-renewal_information（续租信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	renewal_information_id	int		是	是	续租信息ID
2	user_account	int		否	否	用户账号
3	user_name	varchar	64	否	否	用户姓名
4	user_phone	varchar	64	否	否	用户电话
5	order_number	varchar	64	否	否	订单编号
6	car_name	varchar	64	否	否	汽车名称
7	rental_price_days	double		否	否	租赁价格(天)
8	renewal_days	double		否	否	续租天数
9	renewal_price	double		否	否	续租价格
10	renewal_time	datetime		否	否	续租时间
11	remarks_on_lease_renewal	text	65535	否	否	续租备注
12	examine_state	varchar	16	是	否	审核状态
13	examine_reply	varchar	255	否	否	审核回复
14	pay_state	varchar	16	是	否	支付状态
15	pay_type	varchar	16	否	否	支付类型: 微信、支付宝、网银
16	create_time	datetime		是	否	创建时间
17	update_time	timestamp		是	否	更新时间
18	source_table	varchar	255	否	否	来源表
19	source_id	int		否	否	来源ID
20	source_user_id	int		否	否	来源用户

表 4.24-return_information（还车信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	return_information_id	int		是	是	还车信息ID
2	user_account	int		否	否	用户账号
3	user_name	varchar	64	否	否	用户姓名
4	user_phone	varchar	64	否	否	用户电话
5	order_number	varchar	64	否	否	订单编号
6	car_name	varchar	64	否	否	汽车名称
7	return_date	datetime		否	否	还车日期
8	return_location	varchar	64	否	否	还车地点
9	remarks_on_car_return	text	65535	否	否	还车备注
10	damage_degree	varchar	64	否	否	损坏程度
11	damage_amount	double		否	否	损坏金额
12	vehicle_details	longtext	4294967295	否	否	车辆详情
13	examine_state	varchar	16	是	否	审核状态
14	examine_reply	varchar	255	否	否	审核回复
15	pay_state	varchar	16	是	否	支付状态
16	pay_type	varchar	16	否	否	支付类型: 微信、支付宝、网银
17	feedback_information_limit_times	int		是	否	在线反馈限制次数
18	create_time	datetime		是	否	创建时间
19	update_time	timestamp		是	否	更新时间
20	source_table	varchar	255	否	否	来源表
21	source_id	int		否	否	来源ID
22	source_user_id	int		否	否	来源用户

表 4.25-slides（轮播图）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	slides_id	int		是	是	轮播图ID
2	title	varchar	64	否	否	标题
3	content	varchar	255	否	否	内容
4	url	varchar	255	否	否	链接
5	img	varchar	255	否	否	轮播图
6	hits	int		是	否	点击量
7	create_time	timestamp		是	否	创建时间
8	update_time	timestamp		是	否	更新时间

表 4.26-upload（文件上传）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	upload_id	int		是	是	上传ID
2	name	varchar	64	否	否	文件名
3	path	varchar	255	否	否	访问路径
4	file	varchar	255	否	否	文件路径
5	display	varchar	255	否	否	显示顺序
6	father_id	int		否	否	父级ID
7	dir	varchar	255	否	否	文件夹
8	type	varchar	32	否	否	文件类型

表 4.27-user（用户账户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	user_id	int		是	是	用户ID
2	state	smallint		是	否	账户状态：(1可用|2异常|3已冻结|4已注销)
3	user_group	varchar	32	否	否	所在用户组
4	login_time	timestamp		是	否	上次登录时间
5	phone	varchar	11	否	否	手机号码
6	phone_state	smallint		是	否	手机认证：(0未认证|1审核中|2已认证)
7	username	varchar	16	是	否	用户名
8	nickname	varchar	16	否	否	昵称
9	password	varchar	64	是	否	密码
10	email	varchar	64	否	否	邮箱
11	email_state	smallint		是	否	邮箱认证：(0未认证|1审核中|2已认证)
12	avatar	varchar	255	否	否	头像地址
13	open_id	varchar	255	否	否	针对获取用户信息字段
14	create_time	timestamp		是	否	创建时间

表 4.28-user_group（用户组）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	group_id	mediumint		是	是	用户组ID
2	display	smallint		是	否	显示顺序
3	name	varchar	16	是	否	名称
4	description	varchar	255	否	否	描述
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID
8	register	smallint		否	否	注册位置
9	create_time	timestamp		是	否	创建时间
10	update_time	timestamp		是	否	更新时间

表 4.29-vehicle_accessories（车辆配件）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	vehicle_accessories_id	int		是	是	车辆配件ID
2	accessory_name	varchar	64	否	否	配件名称
3	accessory_number	varchar	64	否	否	配件编号
4	cover_image	varchar	255	否	否	封面图片
5	quantity_of_accessories	double		否	否	配件数量
6	accessories_details	longtext	4294967295	否	否	配件详情
7	create_time	datetime		是	否	创建时间
8	update_time	timestamp		是	否	更新时间

                              表 4.30-vehicle_records（车辆记录）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	vehicle_records_id	int		是	是	车辆记录ID
2	car_name	varchar	64	否	否	汽车名称
3	car_number	varchar	64	否	否	汽车编号
4	recording_time	datetime		否	否	记录时间
5	record_type	varchar	64	否	否	记录类型
6	responsible_staff	varchar	64	否	否	负责员工
7	record_details	longtext	4294967295	否	否	记录详情
8	create_time	datetime		是	否	创建时间
9	update_time	timestamp		是	否	更新时间

第五章 详细设计与实现

5.1前端首页模块

首页展示包括轮播图、汽车资讯、以及个性化推荐。通过协同过滤算法，系统会根据用户租赁的车辆品牌或点击频次优先推荐相关车辆或资讯，提升用户的浏览体验。首页还包含清晰的导航栏，便于用户快速访问不同的模块，如资讯、车辆信息等。前台首页模块展示如下图所示。

图5.1前台首页模块图

5.2用户注册模块

不是汽车租赁系统中正式用户的是可以在线进行注册的，当填写上自己的账号+设置密码+确认密码+昵称+邮箱+身份等信息后再点击“注册”按钮后将会先验证输入的有没有空数据，再次验证密码和确认密码是否是一样的，最后验证输入的账户名和数据库表中已经注册的账户名是否重复，只有都验证没问题后即可用户注册成功。其用户注册模块展示如下图所示。

图5.2注册模块图

5.3登录模块

汽车租赁系统中的前台上注册后的用户是可以通过自己的用户名+密码进行登录的，当用户输入完整的自己的用户名+密码信息并点击“登录”按钮后，将会首先验证输入的有没有空数据，再次验证输入的用户名+密码和数据库中当前保存的用户信息是否一致，只有在一致后将会登录成功并自动跳转到汽车租赁系统的首页中，否则将会提示相应错误信息，登录模块如下图所示。

图5.3登录模块图

5.4前端注册用户功能模块

5.4.1网站公告模块

用户可以查看网站公告，包括关于我们、联系方式以及网站介绍等内容。公告区为用户提供最新的信息和系统更新，确保用户了解平台的各项动态。模块如下图所示：

图5.4网站公告模块图

5.4.2汽车资讯模块

用户能够查看各类汽车资讯的详情，并能浏览热门资讯列表。系统提供搜索功能，方便用户快速查找感兴趣的内容。用户还可以对资讯进行点赞、收藏、评论、回复和删除等操作，提供互动性并增强用户粘性。模块如下图所示。

图5.5汽车资讯模块图

5.4.3在线留言模块

用户可以发布留言，填写标题和留言内容。留言功能让用户能够提出问题、建议或反馈，平台将及时响应用户需求，提升服务质量。模块如下图所示。

图5.6发表在线留言模块图

5.4.4汽车信息模块

用户可以查看汽车的详细信息，包括汽车名称、品牌、类型、状态、租赁价格等。系统还支持搜索、点赞、收藏、评论、回复、删除和重置回复人的功能，增强用户与平台之间的互动体验。同时，用户可以选择进行汽车租赁操作。模块如下图所示。

图5.7汽车信息详情模块图

图5.8提交汽车租赁订单模块图

5.4.5个人中心-租赁订单模块

用户可以查看租赁订单的详情，并进行租赁价格支付、续租申请、售后申请等操作。用户还可以在线还车、上报事故、查看订单审核状态等，系统提供了清晰的流程和操作界面。同时，管理员可以进行车辆检查以确保还车状态。模块如下图所示。

图5.9支付租赁费用模块图

图5.10提交续租申请模块图

图5.11申请订单售后模块图

图5.12提交在线还车模块图

图5.13申请上报事故模块图

5.4.6个人中心-续租信息模块

用户可以查看续租订单的详情，并查看续租的审核状态，支付续租费用。通过搜索、查询和重置功能，用户能够灵活管理续租信息，保证租赁流程的顺畅。模块如下图所示。

图5.14支付续租费用模块图

5.4.7个人中心-还车信息模块

用户可以查看还车信息的详情，支付还车费用并进行在线反馈，确保还车过程的顺利进行。系统提供了搜索、查询、重置功能，以方便用户高效操作。模块如下图所示。

图5.15支付还车费用模块图

图5.16提交在线反馈模块图

5.5后端管理员功能模块

5.5.1后台首页模块

后台首页展示租赁订单统计、售后统计、反馈信息统计等图表，帮助管理员快速了解平台运营情况。首页还提供财务统计、车辆配件状态、个人信息修改等功能，方便管理员高效管理平台。模块如下图所示。

图5.17后台首页模块图

5.5.2系统用户模块

管理员可以查看注册用户的详情，并可对用户账户进行增删改查操作。管理员可以管理不同级别的用户账户，确保平台用户信息的安全性和管理的规范性。流程图如下所示。

图5.18系统用户流程图

系统用户模块如下图所示。

图5.19系统用户模块图

5.5.3汽车类型管理模块

管理员可以查看并管理不同类型的汽车，包括添加新的汽车类型、删除不需要的类型等。系统提供了搜索和查询功能，便于管理员快速处理相关信息。模块如下图所示。

图5.20汽车类型添加模块图

5.5.4汽车信息管理模块

管理员可以查看并修改汽车的详细信息，包括状态、品牌、车型等，还可以添加新的汽车信息。系统还支持汽车评论的查看和管理，管理员可以删除或修改汽车相关内容。模块如下图所示。

图5.21添加汽车信息模块图

5.5.5租赁订单管理模块

管理员可以查看并修改租赁订单的详情，自动计算租赁总价、审核订单以及发送提醒通知等。系统支持续租申请、售后申请、在线还车和上报事故的管理，并提供查询和重置功能。模块如下图所示。

图5.22审核租赁订单模块图

图5.23发送提醒通知模块图

5.5.6续租信息管理模块

管理员可以查看和审核用户的续租请求，支付续租费用，并管理续租相关的搜索、查询功能，确保续租过程的顺利进行。模块如下图所示。

图5.24审核续租模块图

5.5.7订单售后管理模块

管理员可以查看订单的售后详情，审核用户的售后请求，处理相关的搜索和查询任务，确保订单售后服务的及时处理。模块如下图所示。

图5.25审核订单售后模块图

5.5.8还车信息管理模块

管理员可以查看和修改还车信息，审核还车状态，支付相关费用，处理损坏程度和损坏金额的修改等。系统支持删除不合规的还车记录，确保还车信息的准确性。模块如下图所示。

图5.26修改还车详情模块图

图5.27审核还车信息模块图

5.5.9事故信息管理模块

管理员可以查看并审核与事故相关的记录，处理事故信息并及时跟进解决方案，删除无效或过时的记录。模块如下图所示。

图5.28审核上报事故信息模块图

5.5.10系统管理模块

系统管理模块允许管理员管理网站的轮播图内容，包括查看、修改、增删操作，确保首页内容的实时更新。模块如下图所示。

图5.29添加轮播图模块图



第六章 系统测试

6.1系统测试的目的

测试的主要目的是确保系统的功能和性能满足预期的需求，同时识别和修复潜在的缺陷。通过系统测试，可以验证各个功能模块的正确性和稳定性，确保系统在不同使用场景下的表现符合设计要求。测试目的包括确认系统功能的完整性、验证数据处理的准确性、评估系统的性能和安全性[16]。测试还可以提高用户满意度，保证用户在使用系统时获得流畅和可靠的体验。通过全面的测试，可以降低后期维护成本，减少系统上线后出现故障的风险，从而保障系统的长期稳定运行[17]。

6.2测试方法

在本系统中，测试方法主要依赖于测试用例的设计与执行。测试用例是根据系统需求文档编写的，覆盖所有功能模块及其边界情况。每个测试用例包含输入数据、预期结果和实际结果的对比，以验证系统的功能是否按预期工作。

常见的测试用例包括功能测试用例、边界测试用例和异常测试用例。功能测试用例针对系统的各项功能进行验证；边界测试用例则侧重于输入数据的边界条件，验证系统在极端情况下是否能够稳定运行；异常测试用例则用于验证系统在处理错误输入或异常情况时的反应。本文选择功能测试用例进行系统测试。

在测试执行过程中，记录每个用例的执行结果，并根据实际结果与预期结果的对比，判断系统是否存在缺陷。通过系统化的测试用例执行，可以有效提高测试的覆盖率和效率，为系统的最终上线提供保障[18]。

6.3测试用例

6.3.1用户登录功能测试

表6.1 用户登录功能测试表

用例名称	用户登录系统
目的	测试用户通过正确的用户名和密码可否登录功能
前提	未登录的情况下
测试流程	1) 进入登录页面 2) 输入正确的用户名和密码
预期结果	用户名和密码正确的时候，跳转到登录成功界面，反之则显示错误信息，提示重新输入
实际结果	实际结果与预期结果一致

6.3.2创建数据测试

在系统中，创建功能也是基础功能之一，因此创建功能的测试很有代表性。在此章节主要列举在创建时各种情况下系统结果的测试。由于系统涉及创建功能操作过多，因此将多处统称创建功能[19]。

创建数据用例如表6.2 所示。

表6.2 创建数据测试用例

测试用例编号	YL_05
测试用例名称	系统使用者进行创建数据
测试用例描述	使用者输入要创建的数据
系统入口	浏览器
步骤	预期结果	实际结果
输入完整并且格式正确的数据	提示“创建成功”，并显示所有数据	预期结果
核心位置数据但非必要位置不输入数据	提示“创建成功”，并显示所有数据	预期结果
核心数据位置不输入数据	提示“创建失败”	预期结果

6.3.3修改数据测试

在系统中，修改功能是系统主要实现功能，因此修改功能的测试很有代表性。在此章节主要列举在修改时各种情况下系统结果的测试[20]。由于系统涉及修改功能操作过多，因此将多处数据表记录修改和状态修改统称修改功能。

修改数据用例如表6.3所示。

表6.3 修改数据测试用例

测试用例编号	YL_06
测试用例名称	系统使用者进行修改数据
测试用例描述	使用者对可修改的数据项进行修改
系统入口	浏览器
步骤	预期结果	实际结果
将现有数据修改成正确的数据	提示“修改成功”，并显示所有数据	预期结果
将现有数据修改成错误的数据	提示“修改失败”	预期结果

6.3.4查询数据测试

在系统中，查询功能是使用系统使用最多也是最基础的功能，因此查询功能的测试很有代表性。在此章节主要列举在查询时各种情况下系统结果的测试。

查询数据用例如表6-4所示。

测试用例编号	YL_05
测试用例名称	系统使用者进行查询数据
测试用例描述	全部查询以及输入关键词查询
系统入口	浏览器
步骤	预期结果	实际结果
界面自动查询全部	显示对应所有记录	预期结果
输入已存在且能匹配成功的关键字	显示所查询到的数据	预期结果
输入不存在的关键字	显示数据界面为空	预期结果

表6.4 查询数据测试用例

6.4测试结果

在本次测试的过程主要针对所有功能下的添加操作，修改操作和删除操作，并以真实数据一一进行相关功能项目的输入，最终能够保证每个项目涉及的功能都能够正常运行，因此能够保证本次设计的，已实现的功能能够正常运行并且相关数据库的信息也同样保证正确。

                                                 结  论

本论文通过采用SpringBoot框架，设计并实现了一套汽车租赁管理系统。系统在前端和后端实现了高效的数据交互与管理功能，包括用户注册、汽车信息查询、订单管理、支付功能及售后服务等。利用SpringBoot的高效开发特性，结合MySQL数据库的存储能力，确保了系统在处理大规模数据时的高效性与稳定性。系统还集成了车辆信息的管理与用户的多样化需求，以提供便捷、灵活的租赁服务。

在实现过程中，深入理解并掌握了SpringBoot框架的核心原理与应用，优化了系统的响应速度和用户体验。通过不断调整与测试，系统功能逐渐完善，保证了用户与管理员之间的高效沟通与数据安全。开发过程中，注重了系统的可扩展性与维护性，使得未来功能的增加与更新能够更加顺畅。

未来，汽车租赁系统可以继续拓展功能，如增加智能推荐模块、跨平台兼容性优化以及更多支付方式的支持。同时，随着技术的发展，系统的架构和服务模式也可以不断提升，以适应更多用户需求和市场变化。

                                                       参考文献

1. 尹应荆.JAVA编程语言在计算机软件开发中的应用[J].石河子科技,2023,(05):45-47.
2. 刘江涛,王亮亮,吴庆茹,等.基于B/S模式的铁路勘测设计案例信息化管理系统设计与实现[J].铁路计算机应用,2021,30(03):32-35.
3. 张丹丹,李弘.基于B/S架构的办公管理系统设计与开发[J].铁路通信信号工程技术,2024,21(09):44-48+106.
4. 王志亮,纪松波.基于SpringBoot的Web前端与数据库的接口设计[J].工业控制计算机,2023,36(03):51-53.
5. 熊永平.基于SpringBoot框架应用开发技术的分析与研究[J].电脑知识与技术,2021,15(36):76-77.
6. 赵媛.基于Vue的Web系统前端性能优化分析[J].电脑编程技巧与维护,2024,(09):44-46.
7. 秦冬.浅析Vue框架在前端开发中的应用[J].信息与电脑(理论版),2024,36(13):61-63.
8. 李艳杰.MySQL数据库下存储过程的综合运用研究[J].现代信息科技,2023,7(11):80-82+88.
9. 周晓玉,崔文超.基于Web技术的数据库应用系统设计[J].信息与电脑(理论版),2023,35(09):189-191.
10. 李俊萌.计算机软件测试技术与开发应用策略分析[J].信息记录材料,2023,24(03):50-52.
11. Java Sunrise Coffee: Better Beans, and Better Coffee [J]. M2 Presswire, 2025,
12. Salunke V S ,Ouda A . A Performance Benchmark for the PostgreSQL and MySQL Databases [J]. Future Internet, 2024, 16 (10): 382-382.
13. Shao W ,Liu K . Design and Implementation of Online Ordering System Based on SpringBoot [J]. Journal of Big Data and Computing, 2024, 2 (3):
14. Mon S C ,Tee K T ,Hussin A ‘ A .A Prototype of a Mobile Car Rental System[J].Journal of Physics: Conference Series,2020,1529(3):032023.
15. 肖安琪. 汽车租赁系统的设计与实现 [J]. 山西大同大学学报(自然科学版), 2024, 40 (02): 54-58.
16. 粟梁. 基于Java的汽车租赁管理系统 [J]. 电脑编程技巧与维护, 2024, (01): 43-45+52.
17. 杨敏,窦立君. 基于PowerBuilder的汽车租赁系统设计与实现 [J]. 电脑编程技巧与维护, 2022, (07): 28-31.
18. 李林霖. 考虑随机需求和资金问题的汽车租赁供应链协调研究[D]. 西南交通大学, 2022.
19. 赵鲁瑜,康埕铭,廖朦朦,等. 基于共享汽车租赁市场的管理系统设计与实现 [J]. 内蒙古科技与经济, 2021, (22): 86-87.
20. 李萌,黄海. 基于云平台的汽车租赁信息化管理系统研究 [J]. 信息技术与信息化, 2021, (02): 58-61.

                                                            致  谢

汽车租赁系统的构建与实施项目业已圆满结束。尽管在项目推进过程中遭遇了诸多挑战，但项目完成所带来的成就感与自豪感溢于言表。在此，我衷心感谢在大学四年学习生涯中指导我的各位教师，他们所传授的专业知识与生活智慧，为我独立完成系统设计提供了坚实基础。特别要感谢我的指导教师，他以其深厚的学术造诣和耐心的指导，帮助我解决了诸多难题，并提升了我的自主解决问题的能力。同时，室友和同学们的宝贵建议与支持，也极大地促进了我的个人成长。展望未来，我将持续追求卓越，以不负所学、所悟及教师们的殷切期望。坚信凭借坚定的信念与不懈的努力，未来必将取得更加辉煌的成就。我期待着一个更加美好的未来。

此外，本汽车租赁系统的构建与实施不仅是一次技术上的挑战，更是个人成长的催化剂。在面对挫折与困难时，我将其视为成长的垫脚石，这促使我更深入地理解问题，并精确地找到解决方案。每一次问题的解决，都让我感受到莫大的满足与自豪。

对于未来，我满怀期待与信心。无论前路如何崎岖，只要保持坚定的信念并持续努力，我坚信必将取得更大的成就。我期待将所学知识与技能应用于实践，为社会贡献自己的力量。

最后，我要向所有给予我帮助与支持的人表示最深的谢意。你们的教诲、鼓励与支持是我取得今日成就的重要因素。我将继续努力，不辜负大家的期望，为实现更加美好的未来而不懈奋斗。

                    点赞+收藏+关注 → 私信领取本源代码、数据库
