摘  要

随着城市化进程的加速和汽车保有量的增加，传统的停车场管理方式逐渐暴露出效率低、信息更新不及时以及管理不精准等问题。因此，设计开发一套智能化的停车场管理系统显得尤为必要。SpringBoot框架作为后端开发的技术基础，结合MySQL数据库和Vue前端框架，可以有效提升停车场管理的自动化和智能化水平。该系统能够实现停车场信息管理、停车预约管理、入场离场登记、电子发票开具等功能，从而满足现代停车场管理的需求。

本系统通过管理员和注册用户两类角色的权限分配，实现了全面的管理和服务功能。管理员可以对停车场类型、停车信息、设备管理、异常处理等进行全面监管，并提供电子发票开具、留言回复等增值服务。注册用户可以通过系统查询停车场信息、进行停车预约、查看车牌识别结果、提交投诉建议等。系统的设计和实现有效提高了停车场管理的效率和准确性，优化了车主的使用体验，促进了停车行业的数字化转型。

关键词：SpringBoot框架；智能化服务；停车场管理系统；

Abstract

With the acceleration of urbanization and the increase in car ownership, traditional parking lot management methods have gradually exposed problems such as low efficiency, untimely information updates, and inaccurate management. Therefore, it is particularly necessary to design and develop an intelligent parking lot management system. The SpringBoot framework, as the technical foundation for backend development, combined with MySQL database and Vue frontend framework, can effectively enhance the automation and intelligence level of parking lot management. This system can achieve functions such as parking lot information management, parking reservation management, entry and exit registration, and electronic invoice issuance, thus meeting the needs of modern parking lot management.

This system achieves comprehensive management and service functions through the allocation of permissions between administrators and registered users. Administrators can comprehensively supervise parking lot types, parking information, equipment management, exception handling, and provide value-added services such as electronic invoice issuance and message response. Registered users can query parking lot information, make parking reservations, view license plate recognition results, submit complaints and suggestions through the system. The design and implementation of the system have effectively improved the efficiency and accuracy of parking lot management, optimized the user experience of car owners, and promoted the digital transformation of the parking industry.

Keywords: SpringBoot framework; Intelligent services; Parking lot management system;

第一章 绪  论

1.1项目背景

随着城市化进程的不断加快和机动车保有量的持续增长，停车难问题日益成为影响城市交通效率与居民生活品质的重要因素。传统的停车场管理多依赖人工操作，存在诸多弊端，如车辆进出效率低、收费管理不规范、车位信息无法实时更新等，导致高峰期拥堵严重，用户体验差。同时，数据记录方式落后，信息易丢失，难以实现统一调度与监管，无法满足现代城市对智能化、信息化管理的需求。为解决上述问题，亟需构建一套高效、智能、便捷的停车场管理系统。基于此背景，本文提出设计并实现一个基于Spring Boot的停车场管理系统，通过整合现代软件开发技术和互联网思维，提升停车场的管理效率和服务水平，推动智慧交通的发展。

1.2开发目的

开发设计并实现一个基于SpringBoot的智能停车场管理系统的目的是以提升停车场管理的信息化、智能化水平，解决传统管理模式中存在的效率低、人工成本高、用户体验差等问题。通过该系统，能够实现对停车场资源的高效调度与监管，提供包括车位信息查询、在线预约、车辆进出登记、电子发票生成、费用自动结算等功能，满足用户便捷停车的需求。同时，系统为管理员提供了完善的后台管理模块，支持停车场信息维护、设备状态监控、异常情况处理等操作，提升了管理的科学性与规范性。项目还结合Vue前端技术，增强系统的交互性与可操作性，提高用户的使用体验。最终目标是构建一个功能完善、运行稳定、易于扩展的智慧停车管理平台，为城市交通管理的智能化转型提供有力支撑，推动智慧城市建设的发展。

1.3国内外研究现状

在国内，随着城市交通拥堵和停车难问题的加剧，智能停车场管理系统的研究与应用逐渐成为热点。国内的发展趋势主要体现在利用先进的信息技术、物联网技术和大数据分析来提升停车场管理效率和服务水平。例如，“ETCP停车”系统通过车牌识别技术实现车辆进出自动化，并支持在线支付停车费，极大地提升了用户的停车体验。然而，该系统在初期扩展时面临了部分停车场基础设施改造成本高的问题，且其依赖于网络环境，一旦网络不稳定可能影响用户体验。另一个例子是“停简单”，它不仅提供车位预定服务，还能实时监控车位使用情况，但同样存在对网络高度依赖以及数据安全保护方面的挑战。

国外对于智能停车场管理系统的研究起步较早，尤其是在欧美国家，相关技术已经相对成熟。例如，美国的ParkWhiz平台允许用户提前预订停车位，并能根据用户位置推荐附近的停车场。这种模式提高了资源利用率，减少了寻找停车位的时间。不过，ParkWhiz的服务覆盖范围有限，尤其在一些发展中国家或地区，由于缺乏相应的技术支持和合作方，难以推广。此外，欧洲的EasyPark不仅提供了停车缴费功能，还推出了基于移动应用的城市停车解决方案，帮助司机快速找到停车位并完成支付。尽管如此，这些国外系统在适应不同国家和地区法律法规方面仍面临挑战，特别是在隐私保护和数据跨境传输上需要做更多工作。

总体而言，无论是国内还是国外，在智能停车场管理系统领域都取得了显著进展，但也面临着各自的问题。国内系统倾向于解决大城市特有的高密度停车需求，而国外系统则更注重用户体验和技术普及度。两者都需要不断优化技术方案，克服基础设施建设、网络稳定性、数据安全等挑战，以满足日益增长的市场需求。

1.4开发的主要技术

1.4.1Java语言

Java语言是一种广泛使用的高级编程语言，具有平台无关性、面向对象特性和丰富的标准库。Java通过Java虚拟机（JVM）实现跨平台运行，开发者可以编写一次代码，在任何支持JVM的环境中执行[1]。Java的面向对象特性使得代码复用和模块化变得更加容易，促进了软件的维护和扩展。Java支持多线程编程，允许开发者在同一程序中同时执行多个任务，提升了应用程序的性能。

Java语言的语法结构简洁且易于理解，吸引了大量开发者。Java的标准库包含数据结构、输入输出处理、网络编程等众多功能模块。这使得开发者在构建应用程序时能够高效利用已有工具，减少重复劳动。Java广泛应用于企业级应用、移动应用、Web开发和大数据处理等领域。

1.4.2 B/S框架

B/S（Browser/Server）架构是一种基于浏览器和服务器的系统架构模式，用户通过浏览器与服务器进行交互。B/S架构简化了客户端的部署和管理，用户无需在本地安装复杂的软件，只需使用标准浏览器即可访问应用程序。服务器端负责处理业务逻辑和数据存储，客户端则主要负责展示用户界面和数据交互[2]。B/S架构的设计使得系统更新和维护集中在服务器端，降低了维护成本。

B/S架构通常采用Web技术进行实现，包括HTML、CSS和JavaScript等。用户在浏览器中发起请求，服务器响应并返回数据。数据传输通常通过HTTP或HTTPS协议进行，B/S架构的灵活性使其适用于在线购物、信息管理系统和社交网络等各类应用场景[3]。由于其易于扩展性，B/S架构可以方便地支持大规模用户访问，适应不断变化的业务需求。

1.4.3 SpringBoot框架

SpringBoot框架是基于Spring框架的开源项目，简化Java应用程序的开发过程。SpringBoot通过约定优于配置的理念，减少了传统Spring应用的繁琐配置，开发者可以快速搭建和部署应用程序。框架提供了一系列默认配置，支持自动化配置，简化了应用启动的复杂性[4]。SpringBoot内置了嵌入式Web服务器，使得开发者能够独立运行Java应用，无需外部容器。

SpringBoot支持微服务架构，开发者可以轻松创建和管理多个微服务。框架集成了丰富的功能模块，包括安全、数据访问和消息中间件等，支持RESTful API和JSON数据格式的处理[5]。SpringBoot还提供了强大的监控和管理功能，允许开发者实时监控应用的健康状态和性能指标。借助SpringBoot，开发者能够高效构建和维护现代企业级应用，满足复杂业务需求。

1.4.4 Vue技术

Vue是一种渐进式JavaScript框架，专注于构建用户界面。Vue采用组件化的开发模式，允许开发者将应用程序拆分为独立的、可重用的组件，从而提高了开发效率和代码的可维护性[6]。框架的核心库专注于视图层，支持数据绑定和DOM操作，提供了简洁的API。Vue的虚拟DOM机制提升了应用的性能，减少了实际DOM操作的次数。

Vue支持双向数据绑定，能够自动更新视图与模型之间的变化。开发者可以通过Vue的指令系统，简化数据展示和事件处理。Vue还支持路由管理和状态管理，使得开发复杂单页面应用变得更加容易[7]。借助Vue的生态系统，开发者能够使用多种工具和库来扩展功能，满足不同的业务需求。Vue在前端开发中逐渐成为主流选择，受到广泛关注和应用。

1.4.5 MySQL数据库

MySQL是一种开源关系型数据库管理系统，广泛应用于Web应用和企业级数据存储。MySQL支持结构化查询语言，允许开发者通过标准语句进行数据的创建、读取、更新和删除操作[8]。数据库通过表格形式组织数据，支持数据完整性和约束条件的定义。MySQL的存储引擎机制使得用户可以根据具体需求选择不同的存储引擎，以优化性能和功能。

MySQL具有高性能和可扩展性，支持大规模数据存储和高并发访问。系统提供了丰富的用户权限管理和数据加密安全特性。

第二章 系统可行性研究

2.1可行性研究重要性

研究技术和业务维护是软件开发之前必须完成的任务之一。 主要目的是确定一个清晰的系统并研究问题的许多方面。之后概述由软件引起需求分析问题，从而选择最适合的开发计划。

2.2技术可行性

现代软件开发技术已经相当成熟，提供了丰富的工具和框架，可以应对各种复杂的业务需求。采用Java等成熟、稳定的语言进行开发，利用其面向对象、跨平台等特性，实现系统的模块化、可扩展性和可维护性。利用SpringBoot等现代框架，简化开发过程，提高开发效率。对于数据库的选择，使用MySQL等关系型数据库，以满足数据存储和查询的需求。因此，从技术层面来看，开发停车场管理系统完全可行的。

2.3经济可行性

系统的开发成本相对较低，可以利用开源框架和工具，降低开发成本。其次，系统的运行和维护成本也相对较低，可以采用Java等技术，实现系统的自动化部署和维护。因此，从经济层面来看，开发停车场管理系统也是可行的。

2.4操作可行性

系统的操作界面设计简洁明了，易于用户理解和操作。系统提供了详尽的操作指南和帮助文档，使得用户能够快速上手并熟练使用系统。系统还具备良好的容错性和错误提示功能，当用户操作失误时，能够及时给出提示信息，引导用户进行正确的操作。因此，从操作层面来看，停车场管理系统同样具备可行性。

2.5可行性研究结论

基于以上经济，技术和操作可行性分析，此停车场管理系统充分考虑了管理员和用户的需求。操作非常简单，技术相对成熟，开发成本经济，内容和功能完全合法。该系统为清单中的信息带来了便利。

第三章 系统需求分析

3.1需求获取

在项目的需求获取阶段，我通过多种方式深入了解用户和管理方的实际需求与挑战。通过与停车场管理人员及车主的深入交流，收集他们在日常运营和停车体验中遇到的具体问题，如车位信息更新滞后、收费流程复杂以及高峰时段的交通拥堵等。实地观察也是关键环节之一，它帮助我直观理解停车场的操作流程及用户的使用习惯，从而确定系统需要实现的核心功能。同时，分析市场上现有智能停车系统的功能特点及其存在的不足，例如ETCP停车在初期扩展时面临的高成本问题以及停简单对网络环境的高度依赖性，为我的设计提供参考。此外，面向广大车主和管理员开展问卷调查，以收集他们对未来智能停车系统的期望与建议，确保新系统不仅满足基本的功能需求，还能提升用户体验。这一系列的努力旨在全面准确地捕捉用户需求，为后续系统的设计与开发奠定坚实基础。

3.2需求描述

本停车场管理系统的详细功能需求描述如下：

1. 登录、注册：管理员需要先进行登录操作，注册用户需要先进行注册并完成验证后才能进入系统登录界面。登录后，管理员可以访问所有功能模块，执行管理操作。每一项操作完成后，用户可选择退出系统，退出后将返回到登录界面。

 2. 停车场信息管理：管理员可以查看所有停车场的详细信息，包括停车场名称、地址、车位数量、停车费用等。如果有新的停车场信息，管理员可以添加、修改或删除停车场信息。管理员可以通过查询功能快速查找并管理停车场信息，确保数据的实时更新和准确性。

3. 停车预约管理：注册用户可以查看可用的停车场信息并进行停车预约。管理员可以查看所有停车预约的状态，并可对预约信息进行审核操作。管理员可以选择同意或拒绝用户的预约请求，并根据实际情况调整预约车位数量，确保停车场资源的合理分配。

4. 入场登记管理：管理员可以查看所有入场车辆的登记信息，并进行审核。管理员可以根据车辆入场时间、车牌信息等详细数据进行监控，确保停车场内的车辆出入记录准确无误。对于无效或异常的登记信息，管理员可以进行删除或重置操作。

5. 离场登记管理：当车辆离开停车场时，管理员可以根据车辆的离场信息进行登记，包括离场时间、支付信息等。管理员还可以通过系统生成的电子发票为车主开具发票。已完成离场的车辆信息会进入已离场列表中，便于管理和查询。

 6. 异常处理管理：当停车场系统或设备出现异常时，管理员可以在系统内提交并查看故障信息。管理员可以对故障进行处理并标记为已解决，已解决的故障将转入已处理故障列表，方便后续查看和统计分析。

7. 设备管理：管理员可以查看停车场内的设备信息，包括停车设备、监控设备等。管理员可以对设备进行维护、升级和排查操作，确保设备的正常运行。在设备管理模块中，管理员可对设备信息进行添加、删除或修改，保持设备信息的准确性和最新状态。

 8. 电子发票管理：管理员可以根据离场车辆的支付情况生成电子发票。车主在离场时，通过系统自动开具电子发票，管理员可以查询和导出相关发票数据。已开具的发票信息将保存在系统中，供管理员随时查阅。

9. 用户管理：管理员可以查看和管理系统用户信息，分配不同权限（如管理员、普通用户）并进行相应的用户操作，如修改密码、重置账户等。管理员还可以查看用户的停车记录和支付情况，以便于做出相关决策和改进。

10. 通知公告管理：管理员可以通过系统发布通知公告，告知车主停车场的最新信息或临时调整。公告将显示在系统的首页，用户登录后可即时查看最新动态。管理员可以对已发布的公告进行修改或删除操作。

11. 停车场资讯管理：管理员可以管理停车场相关的资讯信息，包括停车技巧、节假日车位信息等内容。管理员可根据实际需要发布资讯，用户可以查看、点赞、评论相关内容，增强用户参与度和互动性。

12. 投诉建议管理：用户可以提交投诉建议，管理员在收到反馈后可以进行查看和回复。管理员可以对投诉问题进行记录、分类处理，确保用户问题得到及时解决，提升停车场服务质量。

13. 账户管理：注册用户可以在系统中查看和修改个人账户信息，包括个人资料、密码等。用户还可以查看个人停车记录、支付历史和电子发票信息，方便管理和查询自己的停车情况。

3.3需求建模

需求模型是特定项目以及整个项目的最重要和主要部分的抽象，目的是在创建此项目之前先了解它。为了更好地理解需要解决的问题，可以从不同的角度看待停车场管理系统的特点，并为其添加设计结构。在特定的细节中，使用需求建模来进一步描述系统。下面主要介绍先例模型，类的对象模型以及系统中的交互模型。使用这三个方向，将对项目进行详细分析，以确保用户可以满足将来开发的项目。

3.3.1用例模型

用例图主要用于描述用户需求。它可以从系统使用者的角度描述系统的功能，还可以指示每个功能的执行者以及系统为执行者执行的功能。

用例建模主要基于系统需求分析。 用例模型必须首先找到系统用户或参与者。 该系统主要分为两个用户角色：注册用户和管理员。 通过参与者的调查结果，我从参与者的角度分析系统功能，并解释每个参与者使用的用例和用例模型。

1.注册用户用例模型：

1. 注册登录：用户可完成账号注册与登录操作，系统验证身份后进入主界面，确保账户安全，支持找回密码与第三方登录功能。
2. 首页：展示停车场总体信息、推荐车位、优惠活动等内容，提供快速入口，方便用户第一时间获取所需服务信息。
3. 通知公告：用户可查看平台发布的最新通知与停车调整信息，便于及时了解相关政策变动或紧急情况提醒。

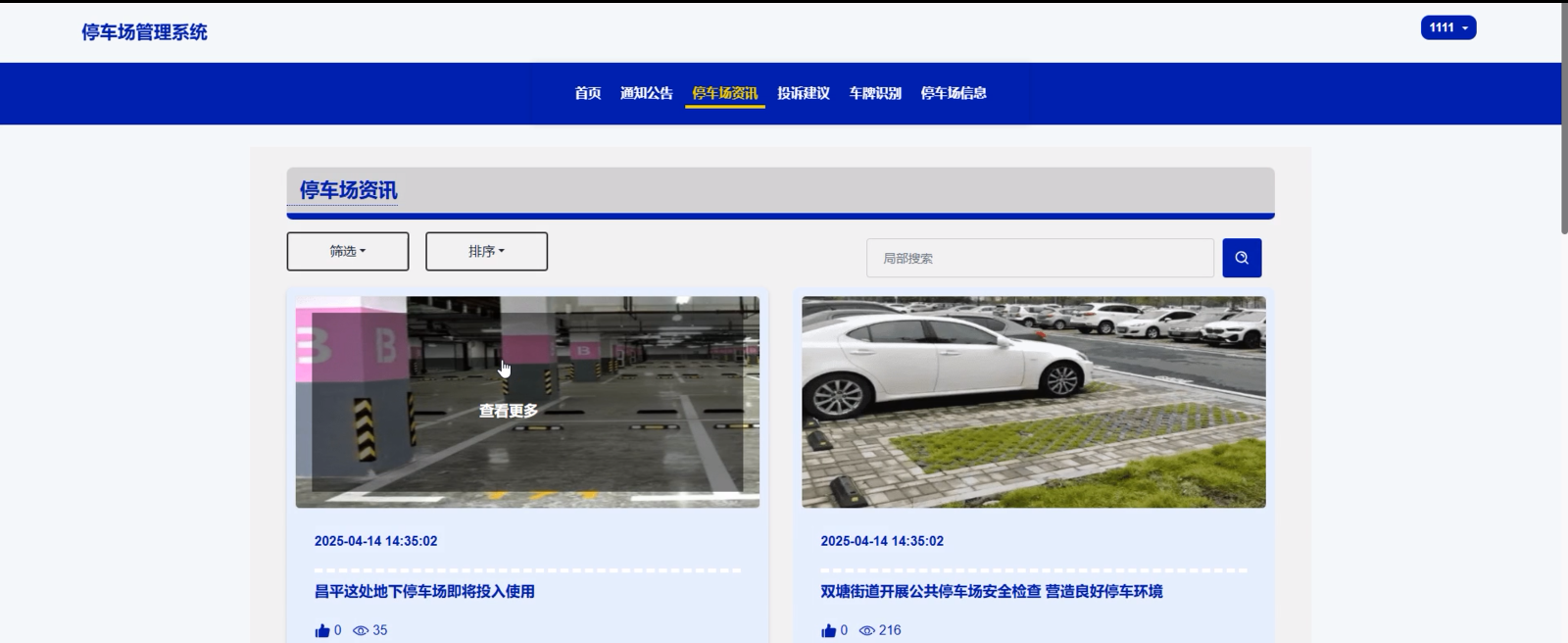

4. 停车场资讯：提供停车场相关的新闻与介绍，支持点赞、收藏与评论，增强用户互动性，提升平台内容活跃度。
5. 投诉建议：用户可在线提交对停车场服务的意见与建议，管理员审核后进行反馈，提升服务质量与用户满意度。

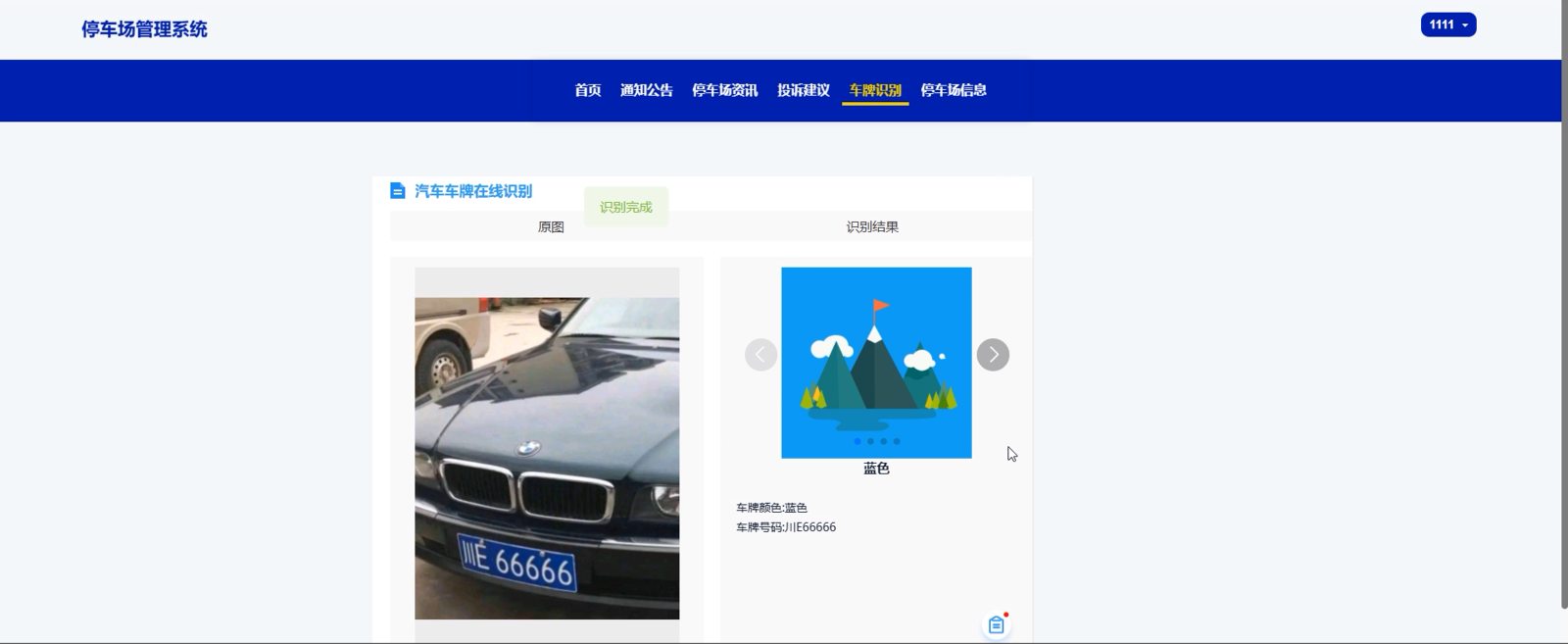

6. 车牌识别：用户上传车辆照片，系统自动识别车牌号码并返回结果，提高入场登记效率，减少手动输入错误。

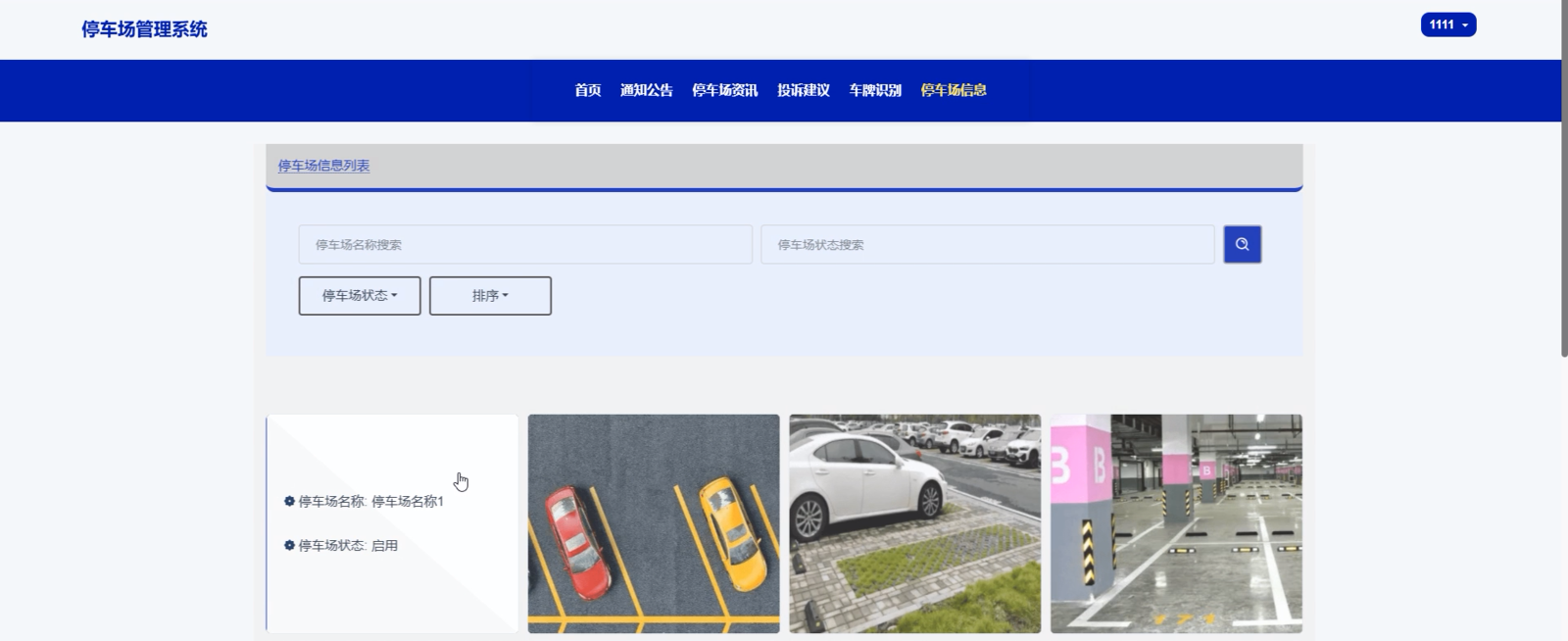

7. 停车场信息：用户可搜索并查看停车场详细信息，包括价格、车位状态、地图位置等，支持预约、点赞、收藏与评论功能。
8. 我的账户：提供个人信息维护功能，用户可修改头像、昵称、联系方式及登录密码，保障账户信息安全与个性化设置。
9. 个人中心：集中管理用户操作记录，包括预约、入场、离场、发票、留言等内容，提供数据导出功能，方便用户查询与留存。

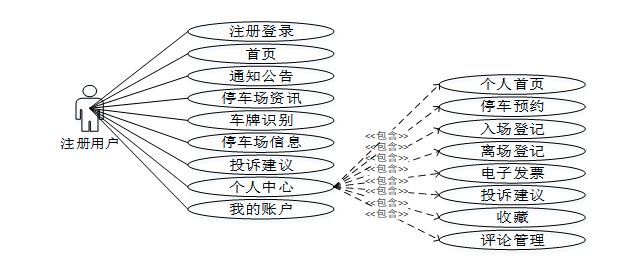

注册用户用例图如图3.1所示。

图3-1停车场管理系统注册用户角色用例图

2.管理员用例模型：

1. 登录：管理员通过账号密码验证登录系统，确保操作权限安全可控，支持多层级权限管理与登录日志记录功能。
2. 后台首页：展示系统关键数据概览，如车位使用率、预约情况、设备状态等，为管理员提供决策依据和快捷操作入口。
3. 系统用户管理：对注册用户和管理员账号进行统一管理，支持查询、禁用、权限分配等功能，保障系统账户的安全与规范。
4. 停车场类型管理：可新增、编辑、删除不同类型的停车场分类，便于对停车场信息进行结构化管理和数据统计分析。
5. 停车场信息管理：支持对停车场基本信息的增删改查操作，包括名称、位置、价格、车位数等，并可重置或删除异常数据。
6. 停车预约管理：查看用户预约记录，审核预约状态，监管预约行为，防止恶意占位，确保车位资源合理利用。
7. 入场登记管理：实时查看车辆入场记录，核验入场信息准确性，监管异常入场行为，保障出入口秩序与安全。
8. 离场登记管理：查看离场车辆信息及费用结算情况，监管离场流程，支持手动调整数据，提升离场效率与准确性。
9. 电子发票管理：为已完成离场的车辆开具电子发票，支持查询、导出、作废等操作，提升财务自动化水平与用户体验。
10. 异常处理管理：记录并管理各类异常事件，如设备故障、违规停车等，支持添加处理信息，形成闭环管理，便于后期追溯。
11. 设备类型管理：维护系统所使用的设备类型信息，方便后续设备录入与分类管理，提高设备配置的标准化程度。
12. 设备信息管理：对停车场设备进行统一管理，包括摄像头、道闸、识别系统等，支持添加维护、升级、排查记录。
13. 设备维护管理：查看设备维护记录，安排定期保养任务，支持删除无效数据或查看详情，延长设备使用寿命。
14. 设备升级管理：记录设备软件或硬件升级情况，便于掌握设备性能变化，确保系统运行稳定性和技术先进性。
15. 设备排查管理：对设备故障进行登记与跟踪，查看历史排查记录，快速响应问题，降低系统运行风险。
16. 系统管理：管理平台首页轮播图内容，支持上传、删除、排序操作，提升系统界面美观度与信息传达效率。
17. 留言管理：查看用户提交的留言与建议，及时回复沟通，增强用户粘性，优化服务质量与系统改进方向。
18. 通知公告管理：发布、修改、删除系统通知与公告信息，向用户推送最新政策、活动或系统变动，确保信息同步。
19. 资源管理：管理停车场相关资讯内容，包括文章分类设置、评论审核与互动管理，丰富平台信息生态。

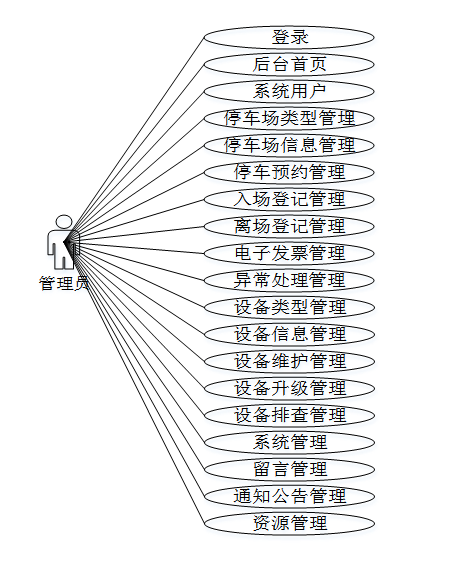

管理员用例图如图3.2所示。

图3-2停车场管理系统管理员角色用例图

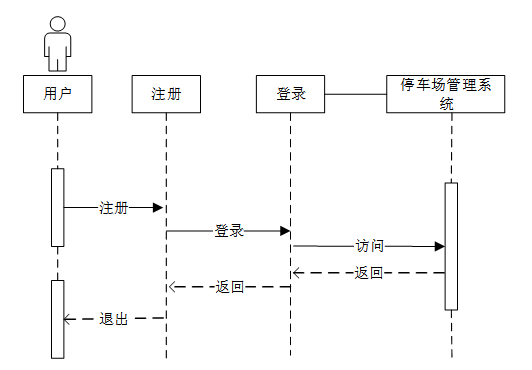

3.3.2注册时序图

用户通过注册模块发送注册请求，系统完成注册后返回确认信息。随后，用户通过登录模块发送登录请求，系统验证用户信息后允许访问目标系统。用户完成操作后可选择退出，系统终止会话。注册时序图，如图下所示。

图3-3注册时序图

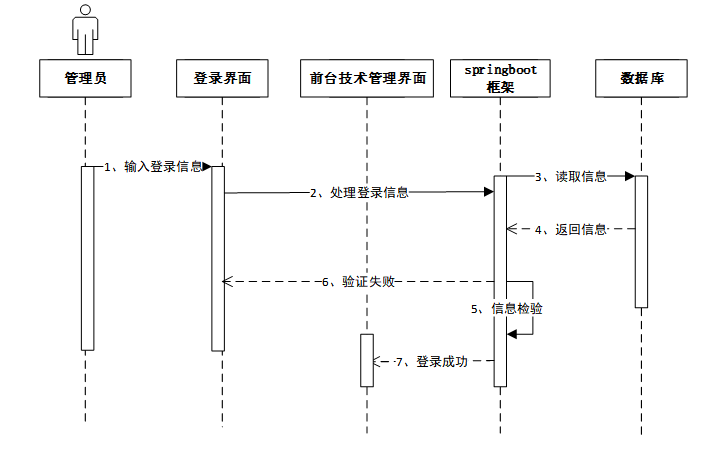

3.3.3登录时序图

管理员输入登录信息后，登录界面将信息传递至前台管理界面，随后通过SpringBoot框架读取数据库中的用户信息并返回。系统验证信息，若验证成功则登录成功，若验证失败则返回错误提示。登录时序图如图下所示。

图3-4登录时序图

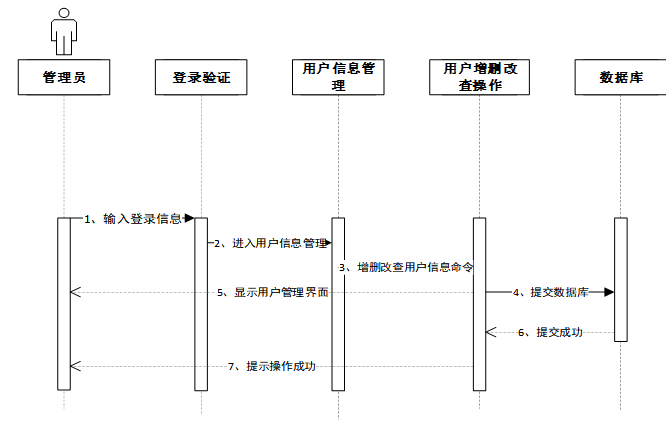

3.3.4管理员修改用户信息时序图

管理员输入登录信息后，进入用户信息管理模块，选择增删改查操作并提交命令至数据库。数据库执行操作后返回成功状态，系统显示用户管理界面并提示操作成功。管理员修改用户信息时序图如图下所示。

图3-5管理员修改用户信息时序图

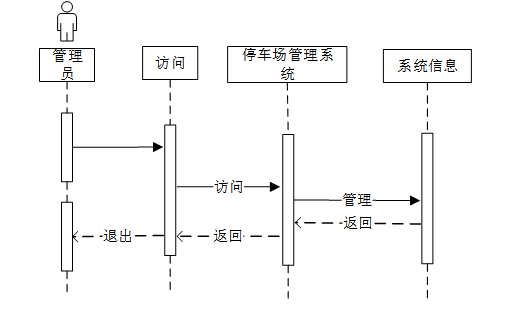

3.3.5管理员管理系统信息时序图

管理员通过访问系统发起请求，系统接收访问后转向系统信息模块进行管理操作。管理完成后，系统返回管理结果至系统，最终反馈给管理员，管理员可选择退出。管理员管理系统信息时序图如图下所示。

图3-6管理员管理系统信息时序图

第四章 系统总体设计

本章主要讨论的内容包括停车场管理系统的功能模块设计、数据库系统设计。

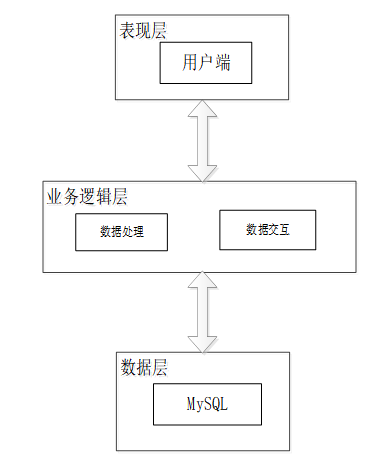

4.1系统架构设计

本停车场管理系统从架构上分为三层：表现层（UI）、业务逻辑层（BLL）以及数据层（DL）。

图4-1停车场管理系统架构设计图

表现层（UI）：也称为用户界面层，它负责与用户进行直接的交互。一个优秀的UI设计能够显著提升用户的体验，确保用户在使用停车场管理系统时感到舒适和便捷。为了确保良好的兼容性，UI界面设计需要适应不同版本的平台和各种屏幕尺寸的分辨率。此外，UI交互功能必须合理设计，确保用户的操作能够得到相应的反馈和结果，这要求表现层与业务逻辑层之间保持良好的通信和协同工作。

业务逻辑层（BLL）：这一层主要处理停车场管理系统的数据和业务逻辑。当用户通过表现层提交数据时，业务逻辑层会接收这些数据，进行处理，并将结果传递给数据层进行存储或查询。同时，当系统需要从数据层读取数据时，业务逻辑层会处理这些数据，并将其传递给表现层进行展示。

数据层（DL）：虽然本停车场管理系统的数据存储在服务端的MySQL数据库中，但数据层仍然作为一个独立的部分存在。它的主要功能是存储和管理停车场管理系统的数据。数据层与MySQL数据库进行交互，执行数据的增、删、改、查等操作，确保数据的完整性和安全性。

这三个层次相互独立但又紧密协作，共同构成了停车场管理系统的完整架构。通过合理的分层设计，可以提高系统的可维护性、可扩展性和可重用性，为用户提供更好的服务和体验。

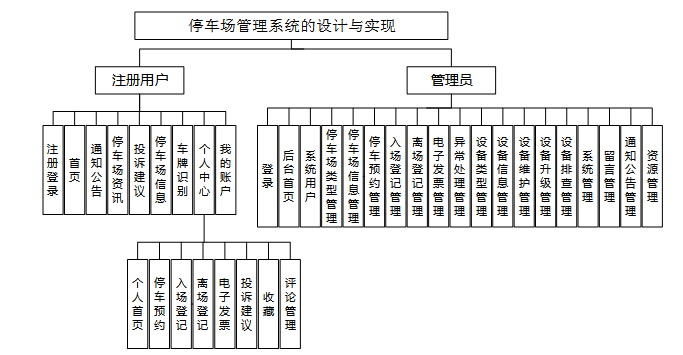

4.2系统模块设计

在上一章节中主要对系统的功能性需求和非功能性需求进行分析，并且根据需求分析了本停车场管理系统中的用例。那么接下来就要开始对本停车场管理系统的架构、主要功能和数据库开始进行设计。停车场管理系统根据前面章节的需求分析得出，停车场管理系统的功能模块图如下图所示。

图4-2停车场管理系统功能模块图

4.3数据库设计

数据库设计一般包括需求分析、概念模型设计、数据库表建立三大过程，其中需求分析前面章节已经阐述，概念模型设计有概念模型和逻辑结构设计两部分。

4.3.1数据库概念结构设计

数据库概念结构设计主要涉及数据库的实体和实体之间的关系。通过实体-关系模型或者其他适当的模型，我将定义系统中涉及的各个实体以及它们之间的联系。下面我将罗列主要的实体属性图和系统E-R图。

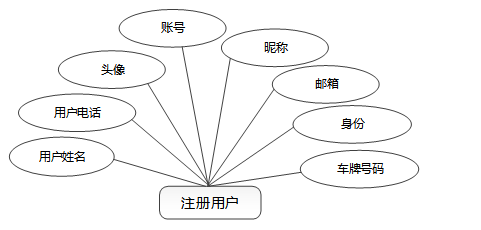

1.注册用户实体属性如下图所示。

图4-3注册用户实体属性图

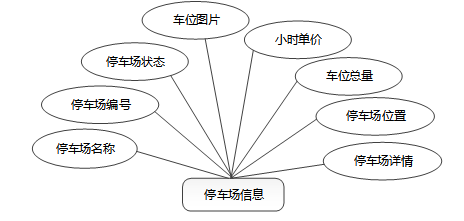

2.停车场信息实体属性如下图所示。

图4-4停车场信息实体属性图

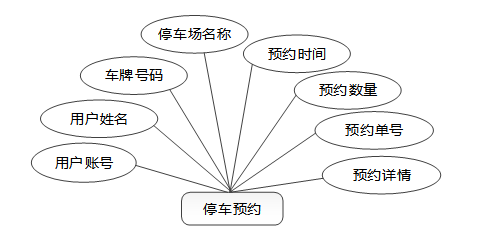

3.停车预约实体属性如下图所示。

图4-5 停车预约实体属性图

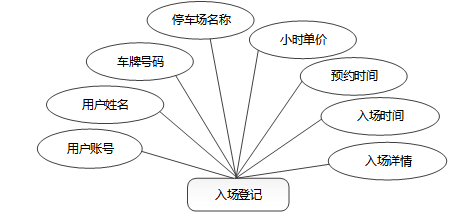

4.入场登记实体属性如下图所示。

图4-6入场登记实体属性图

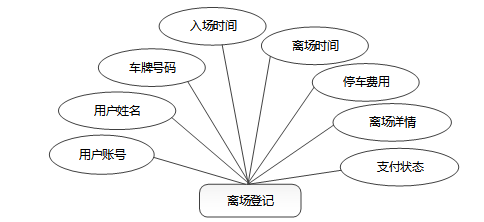

5.离场登记实体属性如下图所示。

图4-7离场登记实体属性图

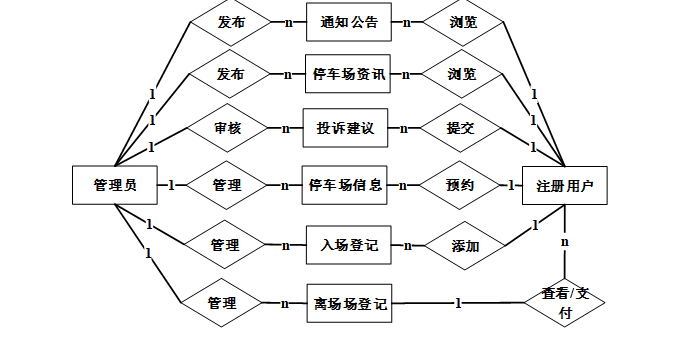

下面是整个停车场管理系统中主要的数据库表总E-R实体关系图。

图4-8停车场管理系统总E-R关系图

4.3.2数据库逻辑结构设计

通过上一小节中停车场管理系统中总E-R关系图上得出一共需要创建多个数据表。在此主要罗列几个主要的数据库表结构设计。

表 4-1-access_token（登陆访问时长）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	token_id	int		是	是	临时访问牌ID
2	token	varchar	64	否	否	临时访问牌
3	info	text	65535	否	否	信息
4	maxage	int		是	否	最大寿命：默认2小时
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间
7	user_id	int		是	否	用户编号

表 4-2-article（文章）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	article_id	mediumint		是	是	文章id
2	title	varchar	125	是	是	标题
3	type	varchar	64	是	否	文章分类
4	hits	int		是	否	点击数
5	praise_len	int		是	否	点赞数
6	create_time	timestamp		是	否	创建时间
7	update_time	timestamp		是	否	更新时间
8	source	varchar	255	否	否	来源
9	url	varchar	255	否	否	来源地址
10	tag	varchar	255	否	否	标签
11	content	longtext	4294967295	否	否	正文
12	img	varchar	255	否	否	封面图
13	description	text	65535	否	否	文章描述

表 4-3-article_type（文章分类）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	type_id	smallint		是	是	分类ID
2	display	smallint		是	否	显示顺序
3	name	varchar	16	是	否	分类名称
4	father_id	smallint		是	否	上级分类ID
5	description	varchar	255	否	否	描述
6	icon	text	65535	否	否	分类图标
7	url	varchar	255	否	否	外链地址
8	create_time	timestamp		是	否	创建时间
9	update_time	timestamp		是	否	更新时间

表 4-4-auth（用户权限管理）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	auth_id	int		是	是	授权ID
2	user_group	varchar	64	否	否	用户组
3	mod_name	varchar	64	否	否	模块名
4	table_name	varchar	64	否	否	表名
5	page_title	varchar	255	否	否	页面标题
6	path	varchar	255	否	否	路由路径
7	parent	varchar	64	否	否	父级菜单
8	parent_sort	int		是	否	父级菜单排序
9	position	varchar	32	否	否	位置
10	mode	varchar	32	是	否	跳转方式
11	add	tinyint		是	否	是否可增加
12	del	tinyint		是	否	是否可删除
13	set	tinyint		是	否	是否可修改
14	get	tinyint		是	否	是否可查看
15	field_add	text	65535	否	否	添加字段
16	field_set	text	65535	否	否	修改字段
17	field_get	text	65535	否	否	查询字段
18	table_nav_name	varchar	500	否	否	跨表导航名称
19	table_nav	varchar	500	否	否	跨表导航
20	option	text	65535	否	否	配置
21	create_time	timestamp		是	否	创建时间
22	update_time	timestamp		是	否	更新时间

表 4-5-code_token（验证码）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	code_token_id	int		是	是	验证码ID
2	token	varchar	255	否	否	令牌
3	code	varchar	255	否	否	验证码
4	expire_time	timestamp		是	否	失效时间
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间

表 4-6-collect（收藏）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	collect_id	int		是	是	收藏ID
2	user_id	int		是	是	收藏人ID
3	source_table	varchar	255	否	否	来源表
4	source_field	varchar	255	否	否	来源字段
5	source_id	int		是	否	来源ID
6	title	varchar	255	否	否	标题
7	img	varchar	255	否	否	封面
8	create_time	timestamp		是	否	创建时间
9	update_time	timestamp		是	否	更新时间

表 4-7-comment（评论）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	comment_id	int		是	是	评论ID
2	user_id	int		是	是	评论人ID
3	reply_to_id	int		是	否	回复评论ID
4	content	longtext	4294967295	否	否	内容
5	nickname	varchar	255	否	否	昵称
6	avatar	varchar	255	否	否	头像地址
7	create_time	timestamp		是	否	创建时间
8	update_time	timestamp		是	否	更新时间
9	source_table	varchar	255	否	否	来源表
10	source_field	varchar	255	否	否	来源字段
11	source_id	int		是	否	来源ID

表 4-8-departing_registration（离场登记）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	departing_registration_id	int		是	是	离场登记ID
2	user_account	int		否	否	用户账号
3	user_name	varchar	64	否	否	用户姓名
4	user_phone	varchar	64	否	否	用户电话
5	license_plate_number	varchar	64	否	否	车牌号码
6	name_of_parking_lot	varchar	64	否	否	停车场名称
7	parking_lot_number	varchar	64	否	否	停车场编号
8	hourly_unit_price	double		否	否	小时单价
9	reservation_order_number	varchar	64	否	否	预约单号
10	reservation_quantity	double		否	否	预约数量
11	admission_time	datetime		否	否	入场时间
12	departing_time	datetime		否	否	离场时间
13	parking_duration	double		否	否	停车时长
14	parking_fee	varchar	64	否	否	停车费用
15	departing_details	text	65535	否	否	离场详情
16	pay_state	varchar	16	是	否	支付状态
17	pay_type	varchar	16	否	否	支付类型: 微信、支付宝、网银
18	electronic_invoice_limit_times	int		是	否	发票限制次数
19	create_time	datetime		是	否	创建时间
20	update_time	timestamp		是	否	更新时间
21	source_table	varchar	255	否	否	来源表
22	source_id	int		否	否	来源ID
23	source_user_id	int		否	否	来源用户

表 4-9-device_information（设备信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	device_information_id	int		是	是	设备信息ID
2	equipment_name	varchar	64	否	否	设备名称
3	device_type	varchar	64	否	否	设备类型
4	equipment_no	varchar	64	否	否	设备编号
5	equipment_location	varchar	64	否	否	设备位置
6	equipment_details	text	65535	否	否	设备详情
7	equipment_maintenance_limit_times	int		是	否	维护限制次数
8	equipment_upgrade_limit_times	int		是	否	升级限制次数
9	troubleshooting_limit_times	int		是	否	排查限制次数
10	create_time	datetime		是	否	创建时间
11	update_time	timestamp		是	否	更新时间

表 4-10-device_type（设备类型）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	device_type_id	int		是	是	设备类型ID
2	device_type	varchar	64	否	否	设备类型
3	create_time	datetime		是	否	创建时间
4	update_time	timestamp		是	否	更新时间

表 4-11-electronic_invoice（电子发票）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	electronic_invoice_id	int		是	是	电子发票ID
2	user_account	int		否	否	用户账号
3	user_name	varchar	64	否	否	用户姓名
4	user_phone	varchar	64	否	否	用户电话
5	license_plate_number	varchar	64	否	否	车牌号码
6	name_of_parking_lot	varchar	64	否	否	停车场名称
7	parking_lot_number	varchar	64	否	否	停车场编号
8	hourly_unit_price	double		否	否	小时单价
9	reservation_order_number	varchar	64	否	否	预约单号
10	admission_time	datetime		否	否	入场时间
11	departing_time	datetime		否	否	离场时间
12	parking_duration	double		否	否	停车时长
13	parking_fee	varchar	64	否	否	停车费用
14	invoice_picture	varchar	255	否	否	发票图片
15	invoice_details	text	65535	否	否	发票详情
16	create_time	datetime		是	否	创建时间
17	update_time	timestamp		是	否	更新时间
18	source_table	varchar	255	否	否	来源表
19	source_id	int		否	否	来源ID
20	source_user_id	int		否	否	来源用户

表 4-12-entry_registration（入场登记）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	entry_registration_id	int		是	是	入场登记ID
2	user_account	int		否	否	用户账号
3	user_name	varchar	64	否	否	用户姓名
4	user_phone	varchar	64	否	否	用户电话
5	license_plate_number	varchar	64	否	否	车牌号码
6	name_of_parking_lot	varchar	64	否	否	停车场名称
7	parking_lot_number	varchar	64	否	否	停车场编号
8	hourly_unit_price	double		否	否	小时单价
9	appointment_time	datetime		否	否	预约时间
10	reservation_order_number	varchar	64	否	否	预约单号
11	reservation_quantity	varchar	64	否	否	预约数量
12	admission_time	datetime		否	否	入场时间
13	admission_details	text	65535	否	否	入场详情
14	departing_registration_limit_times	int		是	否	离场限制次数
15	create_time	datetime		是	否	创建时间
16	update_time	timestamp		是	否	更新时间
17	source_table	varchar	255	否	否	来源表
18	source_id	int		否	否	来源ID
19	source_user_id	int		否	否	来源用户

表 4-13-equipment_maintenance（设备维护）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	equipment_maintenance_id	int		是	是	设备维护ID
2	equipment_name	varchar	64	否	否	设备名称
3	device_type	varchar	64	否	否	设备类型
4	equipment_no	varchar	64	否	否	设备编号
5	maintenance_time	datetime		否	否	维护时间
6	maintenance_details	text	65535	否	否	维护详情
7	create_time	datetime		是	否	创建时间
8	update_time	timestamp		是	否	更新时间
9	source_table	varchar	255	否	否	来源表
10	source_id	int		否	否	来源ID
11	source_user_id	int		否	否	来源用户

表 4-14-equipment_upgrade（设备升级）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	equipment_upgrade_id	int		是	是	设备升级ID
2	equipment_name	varchar	64	否	否	设备名称
3	device_type	varchar	64	否	否	设备类型
4	equipment_no	varchar	64	否	否	设备编号
5	upgrade_time	datetime		否	否	升级时间
6	upgrade_details	text	65535	否	否	升级详情
7	create_time	datetime		是	否	创建时间
8	update_time	timestamp		是	否	更新时间
9	source_table	varchar	255	否	否	来源表
10	source_id	int		否	否	来源ID
11	source_user_id	int		否	否	来源用户

表 4-15-exception_handling（异常处理）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	exception_handling_id	int		是	是	异常处理ID
2	exception_name	varchar	64	否	否	异常名称
3	abnormal_location	varchar	64	否	否	异常地点
4	processing_time	datetime		否	否	处理时间
5	processing_content	text	65535	否	否	处理内容
6	processing_details	text	65535	否	否	处理详情
7	create_time	datetime		是	否	创建时间
8	update_time	timestamp		是	否	更新时间

表 4-16-hits（用户点击）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	hits_id	int		是	是	点赞ID
2	user_id	int		是	否	点赞人
3	create_time	timestamp		是	否	创建时间
4	update_time	timestamp		是	否	更新时间
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID

表 4-17-message（留言板）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	message_id	int		是	是	留言板ID
2	user_id	int		是	否	用户ID
3	title	varchar	64	否	否	标题
4	content	longtext	4294967295	是	否	内容
5	nickname	varchar	32	是	否	昵称
6	avatar	varchar	255	否	否	头像
7	email	varchar	125	否	否	留言者邮箱
8	phone	varchar	11	否	否	留言者手机号码
9	create_time	timestamp		是	否	创建时间
10	update_time	timestamp		是	否	更新时间
11	reply	longtext	4294967295	否	否	回复
12	reply_state	tinyint		否	否	回复状态

表 4-18-notice（公告）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	notice_id	mediumint		是	是	公告ID
2	title	varchar	125	是	否	标题
3	content	longtext	4294967295	否	否	正文
4	create_time	timestamp		是	否	创建时间
5	update_time	timestamp		是	否	更新时间

表 4-19-parking_information（停车场信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	parking_information_id	int		是	是	停车场信息ID
2	name_of_parking_lot	varchar	64	否	否	停车场名称
3	parking_lot_number	varchar	64	否	否	停车场编号
4	parking_type	varchar	64	否	否	停车场类型
5	parking_status	varchar	64	否	否	停车场状态
6	parking_space_picture	varchar	255	否	否	车位图片
7	hourly_unit_price	double		否	否	小时单价
8	total_number_of_parking_spaces	double		否	否	车位总量
9	remaining_quantity	double		否	否	剩余数量
10	parking_location	varchar	64	否	否	停车场位置
11	parking_details	text	65535	否	否	停车场详情
12	hits	int		是	否	点击数
13	praise_len	int		是	否	点赞数
14	collect_len	int		是	否	收藏数
15	comment_len	int		是	否	评论数
16	parking_reservation_limit_times	int		是	否	预约限制次数
17	create_time	datetime		是	否	创建时间
18	update_time	timestamp		是	否	更新时间

表 4-20-parking_reservation（停车预约）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	parking_reservation_id	int		是	是	停车预约ID
2	user_account	int		否	否	用户账号
3	user_name	varchar	64	否	否	用户姓名
4	user_phone	varchar	64	否	否	用户电话
5	license_plate_number	varchar	64	否	否	车牌号码
6	name_of_parking_lot	varchar	64	否	否	停车场名称
7	parking_lot_number	varchar	64	否	否	停车场编号
8	hourly_unit_price	double		否	否	小时单价
9	appointment_time	datetime		否	否	预约时间
10	reservation_quantity	double		否	否	预约数量
11	reservation_order_number	varchar	64	否	否	预约单号
12	appointment_details	text	65535	否	否	预约详情
13	entry_registration_limit_times	int		是	否	入场限制次数
14	create_time	datetime		是	否	创建时间
15	update_time	timestamp		是	否	更新时间
16	source_table	varchar	255	否	否	来源表
17	source_id	int		否	否	来源ID
18	source_user_id	int		否	否	来源用户

表 4-21-parking_type（停车场类型）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	parking_type_id	int		是	是	停车场类型ID
2	parking_type	varchar	64	否	否	停车场类型
3	create_time	datetime		是	否	创建时间
4	update_time	timestamp		是	否	更新时间

表 4-22-praise（点赞）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	praise_id	int		是	是	点赞ID
2	user_id	int		是	是	点赞人
3	create_time	timestamp		是	否	创建时间
4	update_time	timestamp		是	否	更新时间
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID
8	status	tinyint		是	否	点赞状态:1为点赞，0已取消

表 4-23-registered_user（注册用户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	registered_user_id	int		是	是	注册用户ID
2	user_name	varchar	64	否	否	用户姓名
3	user_phone	varchar	16	否	否	用户电话
4	license_plate_number	varchar	64	否	否	车牌号码
5	examine_state	varchar	16	是	否	审核状态
6	user_id	int		是	否	用户ID
7	create_time	datetime		是	否	创建时间
8	update_time	timestamp		是	否	更新时间

表 4-24-slides（轮播图）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	slides_id	int		是	是	轮播图ID
2	title	varchar	64	否	否	标题
3	content	varchar	255	否	否	内容
4	url	varchar	255	否	否	链接
5	img	varchar	255	否	否	轮播图
6	hits	int		是	否	点击量
7	create_time	timestamp		是	否	创建时间
8	update_time	timestamp		是	否	更新时间

表 4-25-troubleshooting（故障排查）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	troubleshooting_id	int		是	是	故障排查ID
2	equipment_name	varchar	64	否	否	设备名称
3	device_type	varchar	64	否	否	设备类型
4	equipment_no	varchar	64	否	否	设备编号
5	check_time	datetime		否	否	排查时间
6	details_of_investigation	text	65535	否	否	排查详情
7	create_time	datetime		是	否	创建时间
8	update_time	timestamp		是	否	更新时间
9	source_table	varchar	255	否	否	来源表
10	source_id	int		否	否	来源ID
11	source_user_id	int		否	否	来源用户

第五章 详细设计与实现

停车场管理系统的详细设计与实现主要是根据前面的停车场管理系统的需求分析和停车场管理系统的总体设计来设计页面并实现业务逻辑。主要从停车场管理系统界面实现、业务逻辑实现这两部分进行介绍。

5.1前端首页模块

首页展示了最新的通知公告、停车场资讯和热门停车场信息，用户可以方便地查看与自己相关的最新动态。同时，首页还提供快速入口，帮助用户直接进入常用功能页面，如停车预约和我的账户。

前台首页模块展示如下图所示。

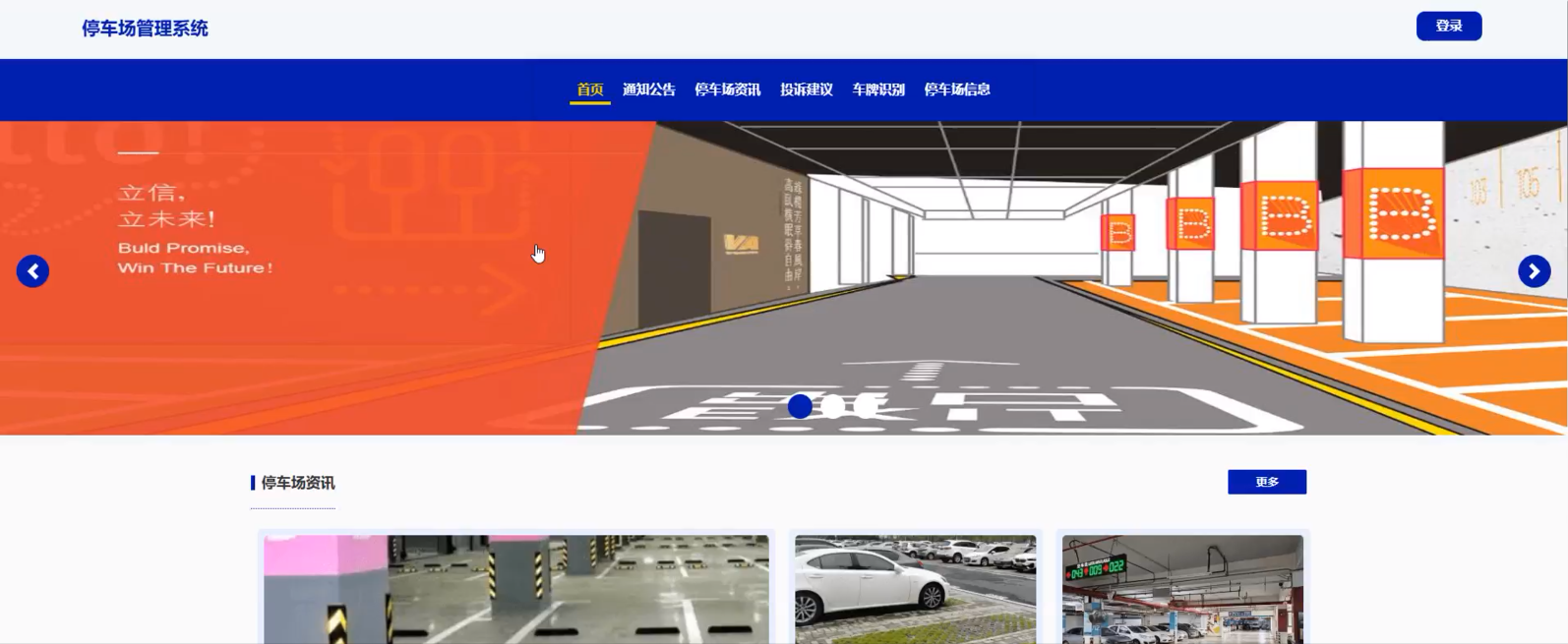

图5-1前台首页模块图

5.2用户注册模块

不是停车场管理系统中正式用户的是可以在线进行注册的，当填写上自己的账号+设置密码+确认密码+昵称+邮箱+手机号+身份+用户姓名+用户性别等信息后再点击“注册”按钮后将会先验证输入的有没有空数据，再次验证密码和确认密码是否是一样的，最后验证输入的账户名和数据库表中已经注册的账户名是否重复，只有都验证没问题后即可用户注册成功。其用户注册模块展示如下图所示。

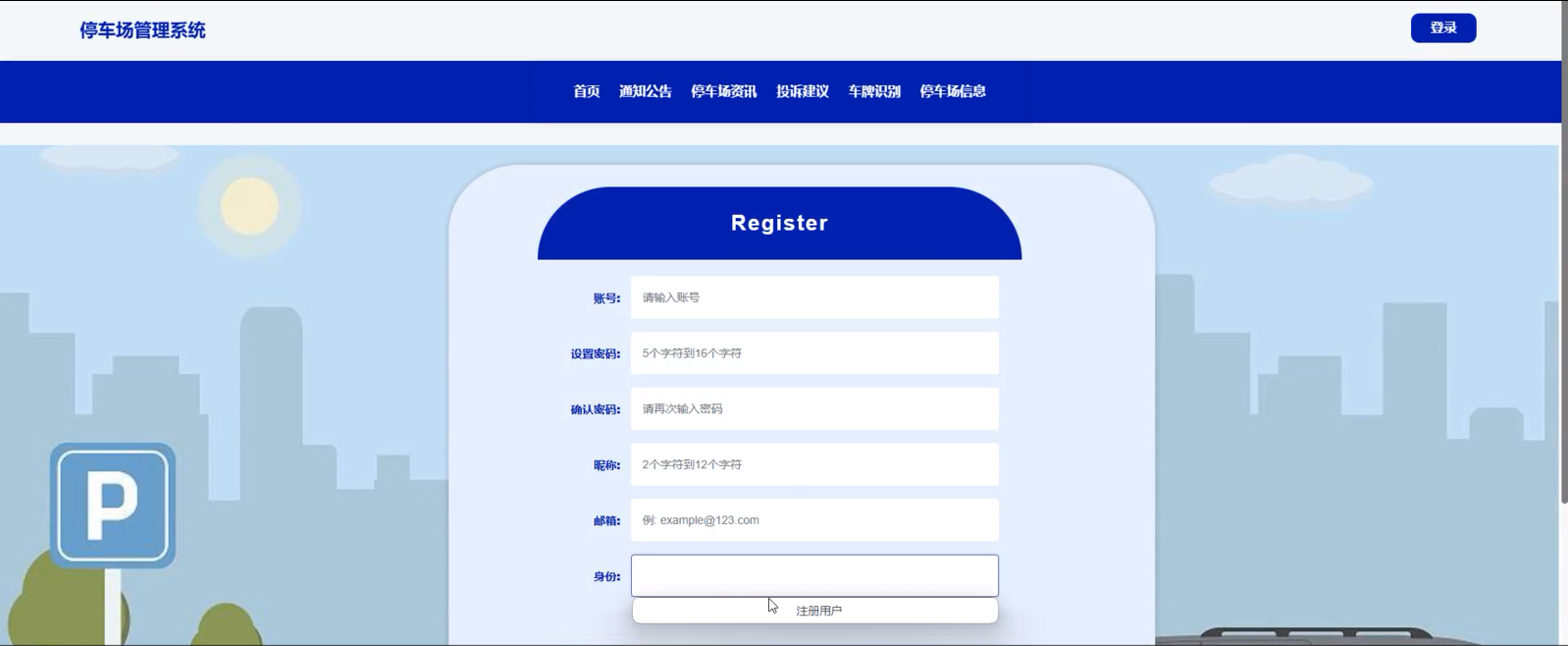

图5-2注册模块图

5.3用户登录模块

停车场管理系统中的前台上注册后的用户是可以通过自己的用户名+密码进行登录的，当用户输入完整的自己的用户名+密码信息并点击“登录”按钮后，将会首先验证输入的有没有空数据，再次验证输入的用户名+密码和数据库中当前保存的用户信息是否一致，只有在一致后将会登录成功并自动跳转到停车场管理系统的首页中，否则将会提示相应错误信息，登录模块如下图所示。

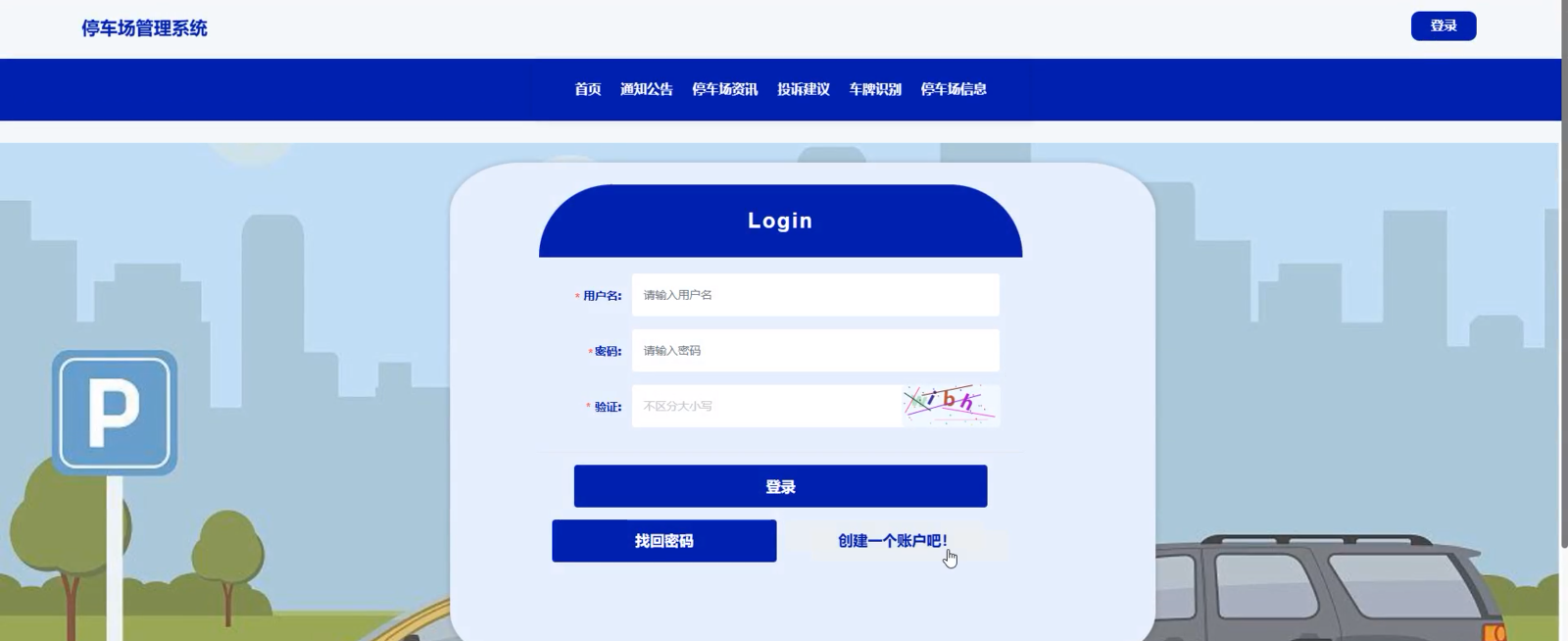

图5-3登录模块图

5.4前端用户功能模块

5.4.1停车场资讯模块

用户可以浏览停车场相关的资讯，了解停车技巧、优惠活动等内容。用户支持对感兴趣的文章点赞、收藏和评论，提升互动性和参与感，增强用户对停车场服务的信任。模块如下图所示：

图5-4停车场资讯模块图

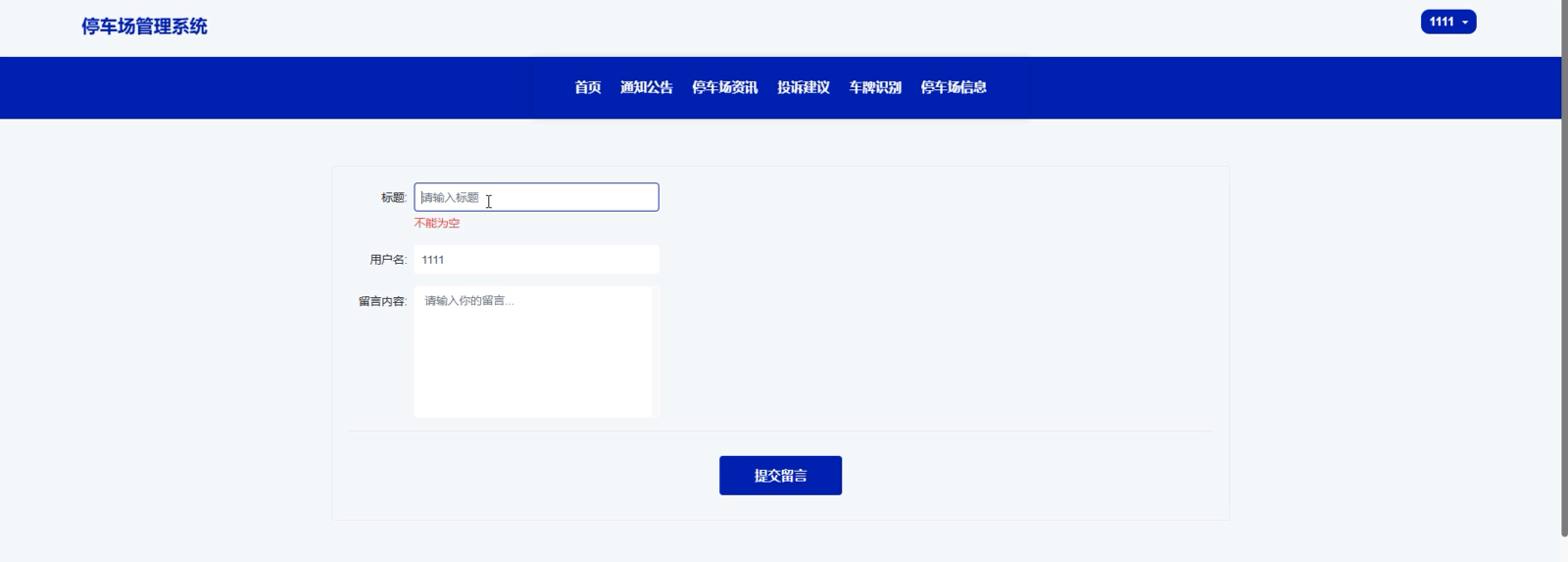

5.4.2投诉建议模块

用户可以在系统内提交投诉或建议，反馈停车场服务中的问题或提出改进意见。管理员会及时查看并回复反馈，确保用户问题得到有效解决，提高用户满意度。模块如下图所示。

图5-5提交留言模块图

5.4.3停车场信息模块

车主可以通过搜索功能查找具体的停车场信息。系统提供了停车场的详细资料，包括地址、开放时间、车位数量等，帮助用户做出选择。此外，用户也可以点赞、收藏和评论停车场信息，分享自己的使用经验。模块如下图所示。

图5-6停车场信息列表模块图

5.4.4车牌识别模块

用户可以上传车牌照片，系统自动进行车牌识别，识别结果会显示在用户的个人页面。用户可以查看自己车辆的停车记录和相关信息，确保停车过程更加便捷与高效。模块如下图所示。

图5-7车牌识别模块图

5.4.5个人中心模块

个人中心是用户的主要功能页面，用户可以查看和管理个人停车预约、入场与离场登记信息，查看历史支付记录。还可查询电子发票、查看管理员回复的投诉建议、管理收藏和评论，方便用户日常操作。

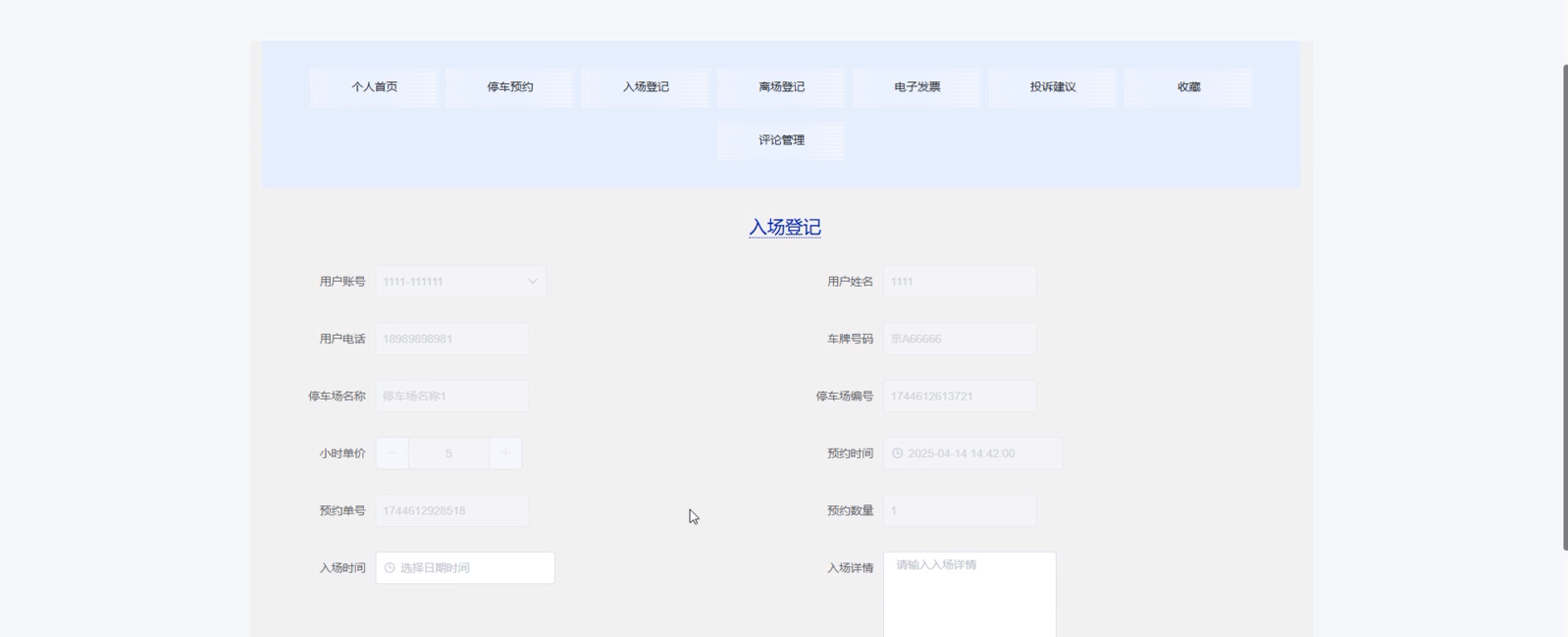

例如：入场登记模块如下图所示。

图5-8入场登记模块图

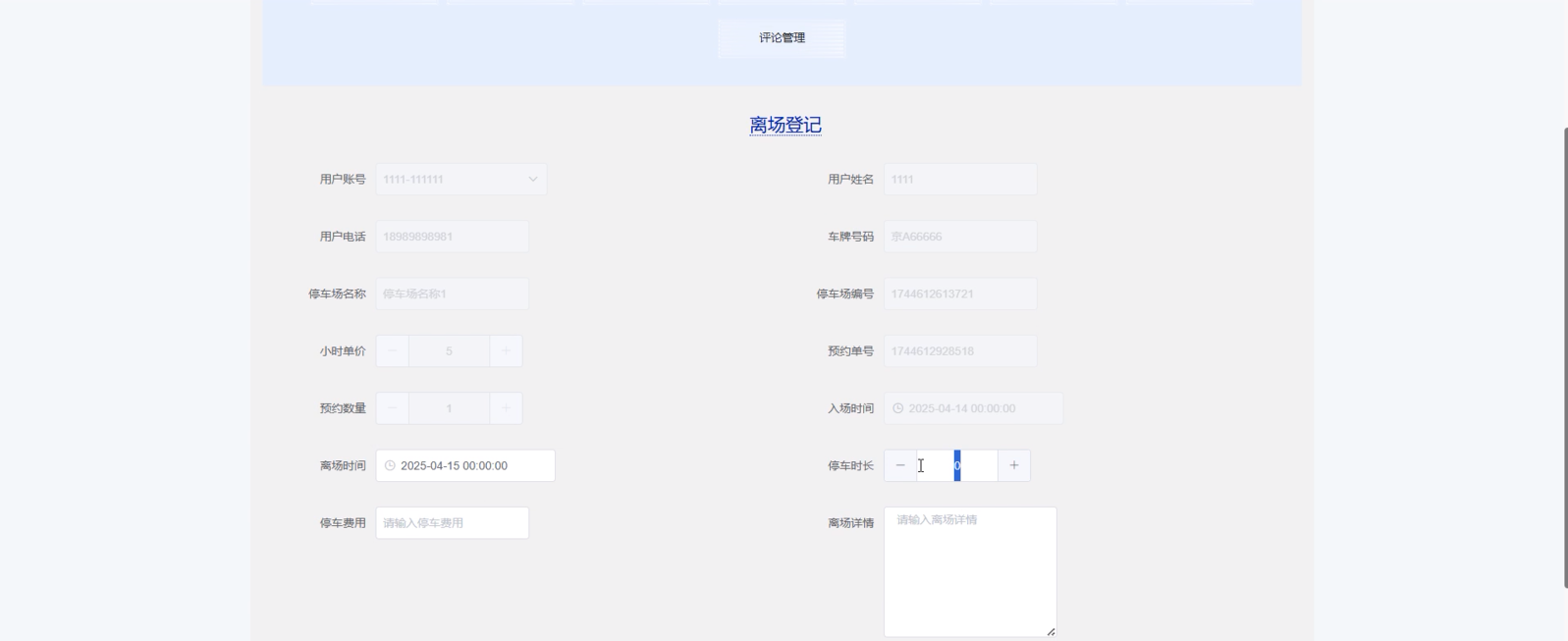

例如：离场登记模块如下图所示。

图5-9离场登记模块图

5.5后端管理员功能模块

5.5.1用户管理模块

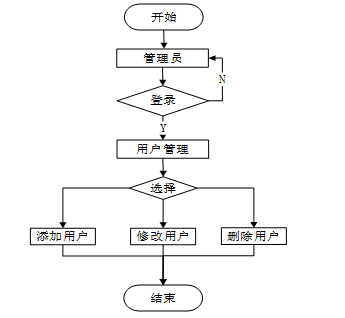

管理员可以查看和管理所有用户的信息，包括注册用户和管理员账户。可以进行用户信息的添加、删除、查询和编辑操作。流程图如下所示。

图5-10用户管理流程图

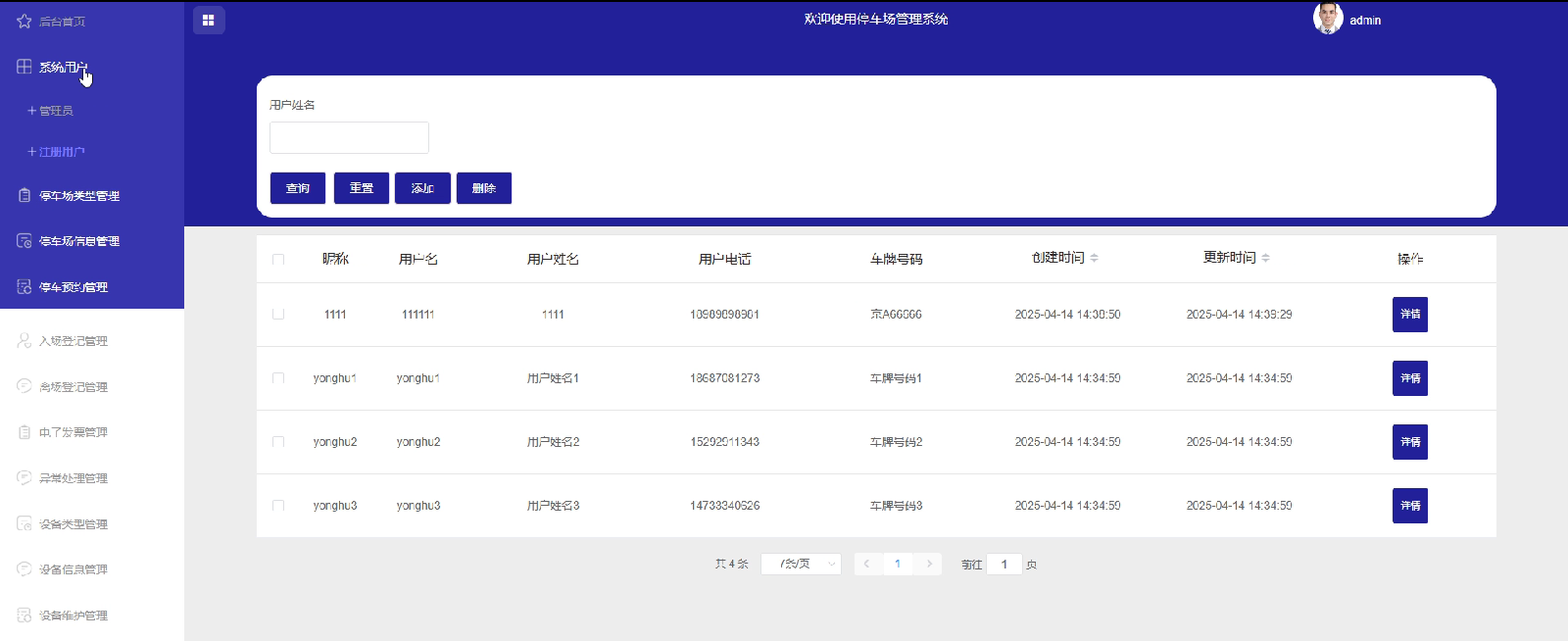

用户管理模块如下图所示。

图5-11用户管理模块图

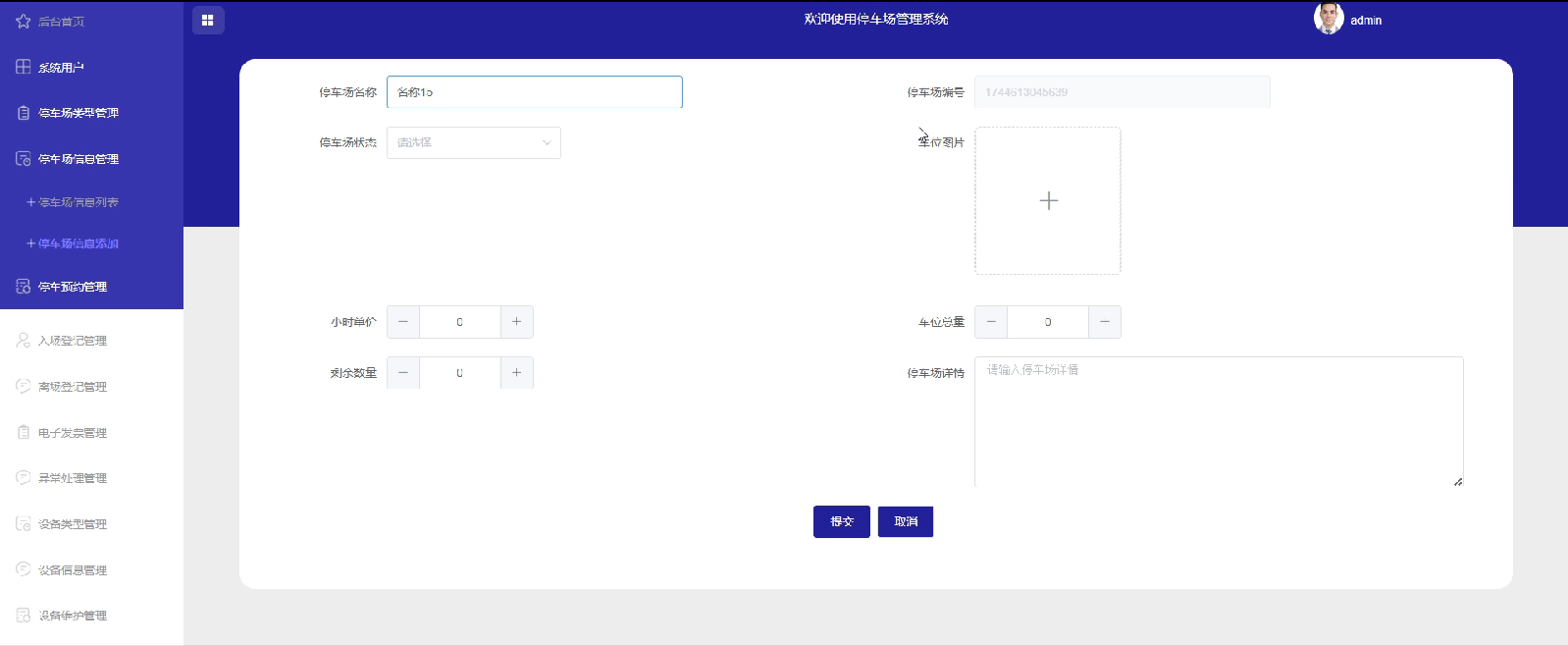

5.5.2停车场信息管理模块

管理员可以通过停车场信息管理功能，查询、重置、删除或添加停车场的相关信息。停车场的信息包括停车场的名称、车位总量、小时单价、剩余数量等。管理员还可以上传停车场的相关图片，确保停车场信息的准确性和完整性。此外，管理员还可以查看用户对停车场的评论和反馈，及时处理问题，优化停车场管理。模块如下图所示。

图5-12添加停车场信息模块图

5.5.3电子发票管理模块

管理员可以为离场车主开具电子发票，并提供查询和导出功能。管理员可以对已开具的电子发票进行管理，确保车主在离场时获得准确的发票信息，便于用户进行费用结算。模块如下图所示。

图5-13添加电子发票模块图

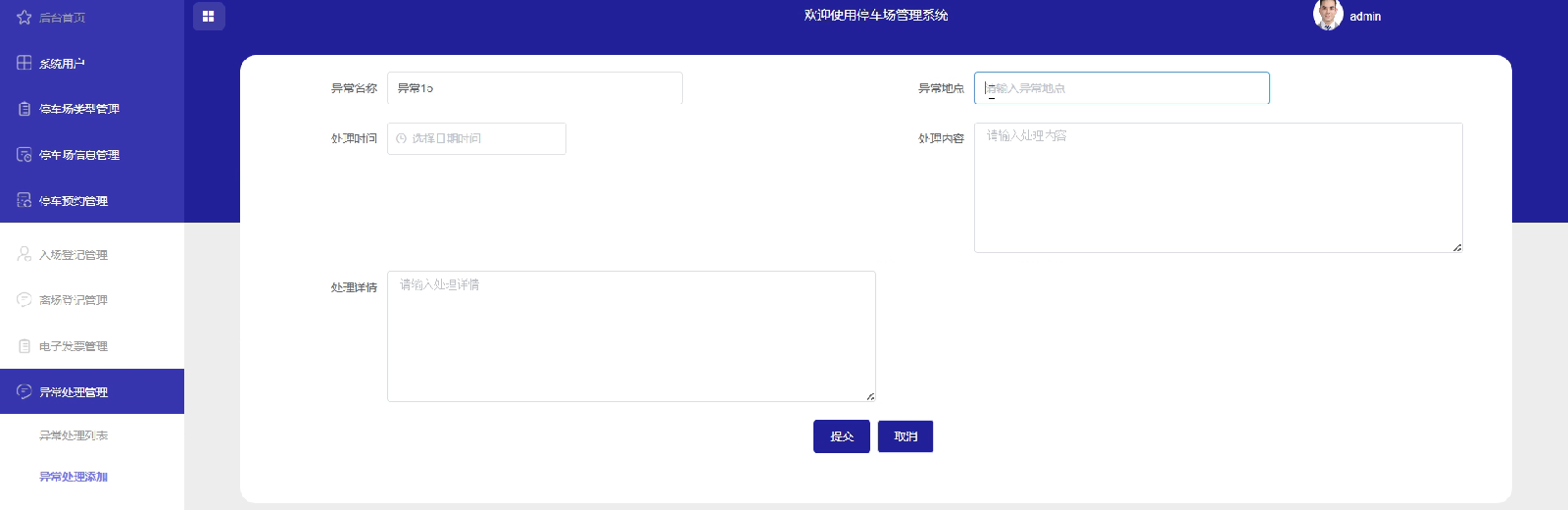

5.5.4异常处理管理模块

管理员可以查看停车场内的异常事件记录，包括异常名称、异常地点、处理内容和处理时间等。管理员可以对这些异常事件进行查询、重置、删除或添加处理记录，确保停车场运营的顺利进行。模块如下图所示。

图5-14添加异常处理模块图

5.5.5设备信息管理模块

管理员可以查询、重置、删除和添加停车场设备信息。对于每个设备，管理员还可以记录其维护、升级、排查等相关信息，确保设备的正常运行和及时维护。模块如下图所示。

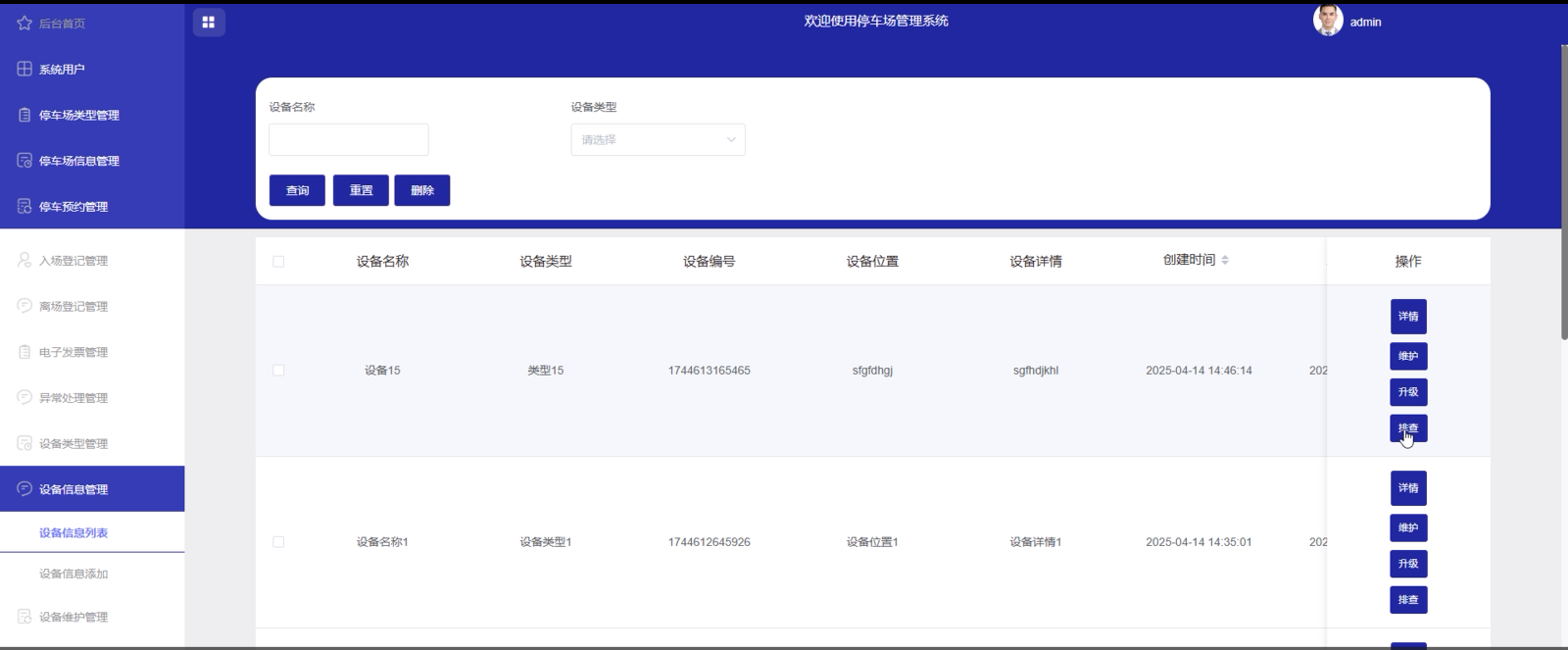

图5-15设备信息管理模块图

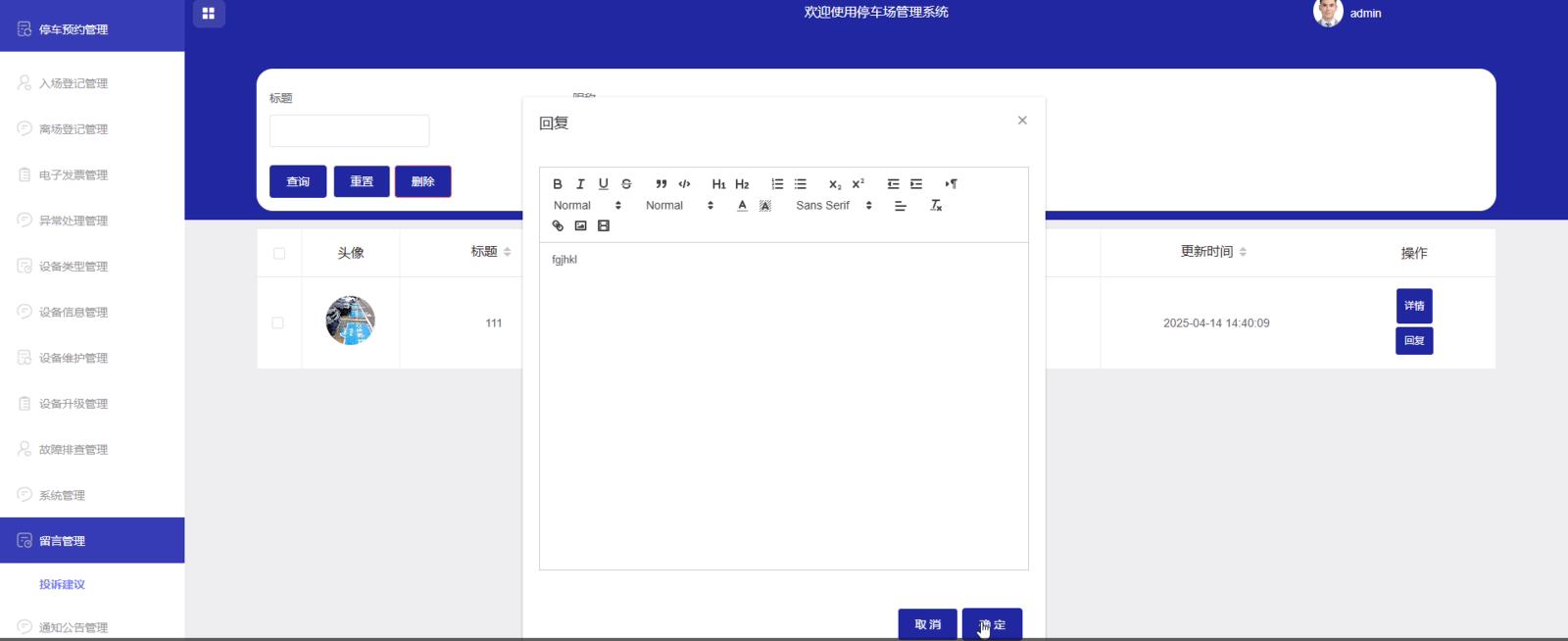

5.5.6留言管理模块

管理员可以查看用户在系统中提交的留言和反馈，并进行回复。管理员可以对留言进行分类、筛选和处理，确保车主的投诉和建议得到及时响应和解决，提升用户满意度。模块如下图所示。

图5-16回复留言模块图

5.5.7资源管理模块

管理员负责管理停车场资讯内容，包括添加新的资讯、对资讯进行分类管理、删除不再相关的内容、查询特定资讯以及查看用户评论。模块如下图所示。

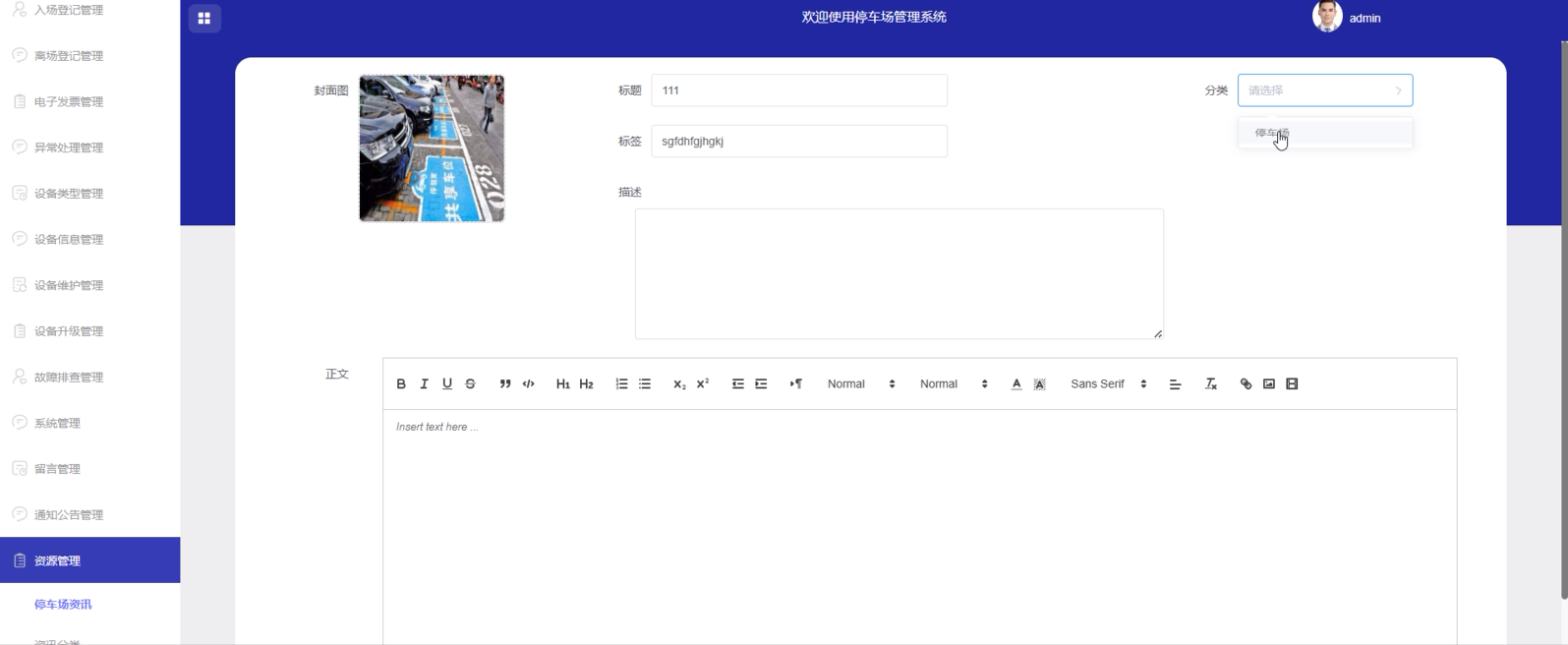

图5-17添加停车场资讯模块图

第六章 系统测试

6.1系统测试的目的

测试的主要目的是确保系统的功能和性能满足预期的需求，同时识别和修复潜在的缺陷。通过系统测试，可以验证各个功能模块的正确性和稳定性，确保系统在不同使用场景下的表现符合设计要求。测试目的包括确认系统功能的完整性、验证数据处理的准确性、评估系统的性能和安全性[10]。测试还可以提高用户满意度，保证用户在使用系统时获得流畅和可靠的体验。通过全面的测试，可以降低后期维护成本，减少系统上线后出现故障的风险，从而保障系统的长期稳定运行。

6.2测试方法

在本系统中，测试方法主要依赖于测试用例的设计与执行。测试用例是根据系统需求文档编写的，覆盖所有功能模块及其边界情况。每个测试用例包含输入数据、预期结果和实际结果的对比，以验证系统的功能是否按预期工作。

常见的测试用例包括功能测试用例、边界测试用例和异常测试用例。功能测试用例针对系统的各项功能进行验证；边界测试用例则侧重于输入数据的边界条件，验证系统在极端情况下是否能够稳定运行；异常测试用例则用于验证系统在处理错误输入或异常情况时的反应。本文选择功能测试用例进行系统测试。

在测试执行过程中，记录每个用例的执行结果，并根据实际结果与预期结果的对比，判断系统是否存在缺陷。通过系统化的测试用例执行，可以有效提高测试的覆盖率和效率，为系统的最终上线提供保障。

6.3测试用例

6.3.1用户登录功能测试

表6-1 用户登录功能测试表

用例名称	用户登录系统
目的	测试用户通过正确的用户名和密码可否登录功能
前提	未登录的情况下
测试流程	1) 进入登录页面 2) 输入正确的用户名和密码
预期结果	用户名和密码正确的时候，跳转到登录成功界面，反之则显示错误信息，提示重新输入
实际结果	实际结果与预期结果一致

6.3.2创建数据测试

在系统中，创建功能也是基础功能之一，因此创建功能的测试很有代表性。在此章节主要列举在创建时各种情况下系统结果的测试。由于系统涉及创建功能操作过多，因此将多处统称创建功能。

创建数据用例如表6-2 所示。

表6-2 创建数据测试用例

测试用例编号	YL_02
测试用例名称	系统使用者进行创建数据
测试用例描述	使用者输入要创建的数据
系统入口	浏览器
步骤	预期结果	实际结果
输入完整并且格式正确的数据	提示“创建成功”，并显示所有数据	预期结果
核心位置数据但非必要位置不输入数据	提示“创建成功”，并显示所有数据	预期结果
核心数据位置不输入数据	提示“创建失败”	预期结果

6.3.3修改数据测试

在系统中，修改功能是系统主要实现功能，因此修改功能的测试很有代表性。在此章节主要列举在修改时各种情况下系统结果的测试。由于系统涉及修改功能操作过多，因此将多处数据表记录修改和状态修改统称修改功能。

修改数据用例如表6-3所示。

表6-3 修改数据测试用例

测试用例编号	YL_03
测试用例名称	系统使用者进行修改数据
测试用例描述	使用者对可修改的数据项进行修改
系统入口	浏览器
步骤	预期结果	实际结果
将现有数据修改成正确的数据	提示“修改成功”，并显示所有数据	预期结果
将现有数据修改成错误的数据	提示“修改失败”	预期结果

6.3.4查询数据测试

在系统中，查询功能是使用系统使用最多也是最基础的功能，因此查询功能的测试很有代表性。在此章节主要列举在查询时各种情况下系统结果的测试。

查询数据用例如表6-4所示。

表6-4 查询数据测试用例

测试用例编号	YL_04
测试用例名称	系统使用者进行查询数据
测试用例描述	全部查询以及输入关键词查询
系统入口	浏览器
步骤	预期结果	实际结果
界面自动查询全部	显示对应所有记录	预期结果
输入已存在且能匹配成功的关键字	显示所查询到的数据	预期结果
输入不存在的关键字	显示数据界面为空	预期结果

6.4测试结果

在本次测试的过程主要针对所有功能下的添加操作，修改操作和删除操作，并以真实数据一一进行相关功能项目的输入，最终能够保证每个项目涉及的功能都能够正常运行，因此能够保证本次设计的，已实现的功能能够正常运行并且相关数据库的信息也同样保证正确。

结  论

本论文设计并实现了一个基于SpringBoot框架的停车场管理系统。通过使用Spring Boot、MySQL数据库和Vue前端技术，系统成功实现了停车场信息管理、停车预约、入场离场登记、设备维护等关键功能。系统的核心目的是提高停车场管理的效率，优化车主的停车体验，降低人工管理成本。

在开发过程中，深入理解并应用了前后端分离的开发模式，提升了系统的灵活性和扩展性。通过合理的数据设计和系统架构规划，确保了系统的高效性和稳定性。实现过程中，遇到了一些技术挑战，如数据同步问题、系统响应速度优化等，这些问题的解决为今后系统优化提供了宝贵经验。

未来，停车场管理系统可进一步拓展其功能，结合更先进的技术，如物联网设备的集成、智能停车引导等，以更好地适应市场需求。通过不断优化用户体验和管理流程，系统可以在更广泛的区域和场景中得到应用，推动停车管理的智能化和自动化。

参考文献

1. 尹应荆.JAVA编程语言在计算机软件开发中的应用[J].石河子科技,2023,(05):45-47.
2. 刘江涛,王亮亮,吴庆茹,等.基于B/S模式的铁路勘测设计案例信息化管理系统设计与实现[J].铁路计算机应用,2021,30(03):32-35.
3. 张丹丹,李弘.基于B/S架构的办公管理系统设计与开发[J].铁路通信信号工程技术,2024,21(09):44-48+106.
4. 王志亮,纪松波.基于SpringBoot的Web前端与数据库的接口设计[J].工业控制计算机,2023,36(03):51-53.
5. 熊永平.基于SpringBoot框架应用开发技术的分析与研究[J].电脑知识与技术,2021,15(36):76-77.
6. 赵媛.基于Vue的Web系统前端性能优化分析[J].电脑编程技巧与维护,2024,(09):44-46.
7. 秦冬.浅析Vue框架在前端开发中的应用[J].信息与电脑(理论版),2024,36(13):61-63.
8. 李艳杰.MySQL数据库下存储过程的综合运用研究[J].现代信息科技,2023,7(11):80-82+88.
9. 周晓玉,崔文超.基于Web技术的数据库应用系统设计[J].信息与电脑(理论版),2023,35(09):189-191.
10. 李俊萌.计算机软件测试技术与开发应用策略分析[J].信息记录材料,2023,24(03):50-52.
11. Java Sunrise Coffee: Better Beans, and Better Coffee [J]. M2 Presswire, 2025,
12. Salunke V S ,Ouda A . A Performance Benchmark for the PostgreSQL and MySQL Databases [J]. Future Internet, 2024, 16 (10): 382-382.
13. Shao W ,Liu K . Design and Implementation of Online Ordering System Based on SpringBoot [J]. Journal of Big Data and Computing, 2024, 2 (3):
14. 王佳俊,徐明远.新型智慧停车场管理系统的设计与分析[J].绿色建造与智能建筑,2025,(01):151-153.
15. 余滟.新型智能停车系统的调试及故障处理[J].四川建筑,2024,44(05):260-262.
16. 罗婷,李宏谱.中大型停车场车位管理系统的设计与实现[J].仪表技术,2024,(03):21-25.
17. 冯驰,梅振宇.基于自动驾驶车辆调度的停车系统收费策略优化[J].浙江大学学报(工学版),2024,58(01):87-95.
18. 张兰峰,于合宁,刘鑫宇.智慧园区停车场管理系统设计[J].无线互联科技,2023,20(18):16-18.
19. 孔德财,崔杰,汤怡,等.智能停车系统研究综述[J].物流工程与管理,2022,44(09):109-111+108.
20. 张政.智能AGV停车场任务调度与应用[D].重庆大学,2021.000357.

致  谢

停车场管理系统的开发工作已结束，虽然过程中充满挑战，但内心充满自豪和满足。感谢大学四年间教导我的所有老师，他们的专业知识与人生智慧让我成长为能独立完成系统的学生。特别感谢指导老师，他耐心解答疑惑，引导我解决问题，提升自主解决能力。室友和同学们的宝贵建议和支持也让我取得长足进步。未来，我将继续努力追求卓越，不辜负所学所悟和老师期望。坚信坚定信念和不懈努力，未来定能取得更辉煌成就。期待更美好未来！

此外，停车场管理系统的设计与实现不仅是技术挑战，挫折和困难是成长的垫脚石，让我更深入理解问题，精确找到解决方案。每次解决问题，都感到满足和自豪。

对于未来，我充满期待和信心。无论道路多崎岖，只要保持坚定信念，持续努力，定能取得更大成就。期待将知识和技能运用到实际中，为社会做出更大贡献。

最后，感谢所有帮助和支持我的人。你们的教诲、鼓励和支持让我有今天的成就。我会继续努力，不辜负期望，为实现更美好的未来而奋斗。



免费领取项目源码，请关注❥点赞收藏并私信博主，谢谢~
