1绪论

1.1研究背景

随着汽车保有量的持续攀升，洗车服务的需求也日益旺盛。然而，传统洗车行业面临着诸多挑战。一方面，洗车门店分布分散，车主难以快速找到附近的优质服务点；另一方面，传统洗车流程繁琐，车主需要花费大量时间排队等候，体验不佳。此外，洗车服务的信息透明度低，价格不统一，服务质量参差不齐，这些问题都给车主带来了诸多不便。在这样的背景下，开发一款线上预约洗车服务系统显得尤为重要。

1.2研究意义

线上预约洗车服务系统的开发具有深远的意义。通过整合洗车服务资源，该系统能够为车主提供便捷的预约服务，帮助他们快速找到附近的优质洗车点，并根据自身需求选择合适的服务时间和套餐。同时，系统还可以为商家提供高效的管理工具，帮助他们优化服务流程、提高运营效率、提升客户满意度。此外，该系统通过信息化手段规范洗车服务市场，促进服务质量的提升，推动洗车行业的健康发展，为车主和商家创造双赢的局面，也为城市环境的可持续发展贡献力量。

1.3国内外研究现状

在国外，线上预约洗车服务的研究和应用起步较早，发展相对成熟。欧美等发达国家在技术研发和市场推广方面处于领先地位。例如，美国的自助洗车行业已经形成了较为完善的市场体系，自助洗车店遍布城乡各地，涵盖了加油站、停车场、汽车服务中心等多种场所。这些自助洗车系统广泛应用了先进的物联网、智能传感和自动化控制技术，能够实现精准洗车和个性化服务。在欧洲，德国的自助洗车系统注重节能环保，采用先进的水循环处理技术，水资源回收率可达80%以上。

在国内，随着汽车保有量的快速增长以及人们对洗车服务需求的不断提高，线上预约洗车服务的研究和应用近年来也取得了显著进展。国内的研究主要集中在如何结合本土市场需求和用户特点，开发出具有高性价比和良好用户体验的线上预约洗车系统。例如，一些企业研发出了基于移动互联网的自助洗车APP，车主可以通过手机随时随地查询附近的自助洗车点、预约洗车时间、在线支付费用，还能实时查看洗车设备的使用状态和排队情况。此外，国内的一些线上预约洗车平台还引入了会员制度、增值服务套餐等，进一步增强了用户黏性和市场竞争力。

总体来看，尽管国内外在线上预约洗车服务领域均取得了显著进展，但在实际应用中仍面临一些挑战。国外的研究更多聚焦于提升系统的智能化和个性化服务，而国内则需要进一步解决资源整合、用户体验和市场推广等问题。未来，随着技术的不断进步和市场需求的持续增长，线上预约洗车服务有望在提升洗车服务质量、优化洗车资源配置以及增强用户体验方面发挥更重要的作用。

2相关技术介绍

2.1 B/S框架

B/S（Browser/Server）架构是一种基于浏览器和服务器的应用架构模式。它以Web浏览器作为客户端，服务器端通过Web技术提供应用服务。客户端通过浏览器与服务器进行交互，用户无需安装专门的客户端应用程序，只需要通过互联网连接即可访问应用程序[1]。在B/S架构中，客户端主要承担用户界面的呈现和基本的输入输出功能，而核心的业务处理、数据存储等操作则由服务器端完成。这种架构的核心优势在于无需在每个客户端机器上安装或更新软件，只要用户的浏览器符合要求，就可以使用系统。

B/S（Browser/Server）架构是一种网络架构模型，其主要特点是客户端通过浏览器与服务器进行通信，所有的业务逻辑和数据处理都在服务器端完成，客户端仅负责展示数据[2]。B/S架构本质上是一种客户端-服务器模式的变体，它通过将传统的C/S（Client/Server）架构中的客户端功能移到浏览器中，简化了客户端的开发和维护工作。在B/S架构中，用户通过浏览器发送请求，浏览器负责展示从服务器获取的数据，服务器则处理请求并返回响应。该架构避免了安装和配置客户端软件的麻烦，也减少了对客户端硬件的依赖，适合于需要大规模部署和跨平台支持的应用系统。

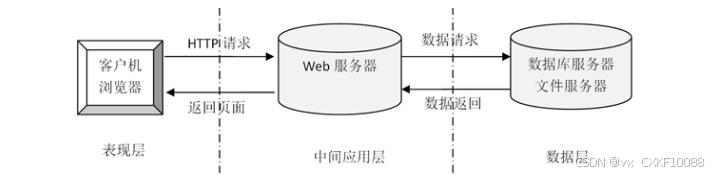

B/S模式三层结构图如图2-1所示。

图2-1  B/S模式三层结构图

2.2 SpringBoot框架

SpringBoot是一个用于简化Spring应用开发的开源框架，通过减少开发人员配置和依赖的复杂性，使得开发者能够快速构建基于Spring的生产级应用。SpringBoot基于Spring框架之上，提供了一种自配置的方式，使得开发者可以以最少的配置来启动和开发Spring应用[3]。它通过约定优于配置的原则，将常见的配置预设，使得开发人员能够聚焦于业务逻辑的实现，而不必过多关注繁琐的配置和环境搭建。

SpringBoot框架的核心特点之一是其自动配置功能。它能够根据项目中已存在的类和库，自动推断出开发环境的配置需求，减少了手动配置的工作量。SpringBoot还提供了嵌入式Web服务器支持（如Tomcat、Jetty等），使得应用可以以独立的Java应用形式运行，不再依赖外部的Web容器。这种特性使得SpringBoot特别适合于微服务架构的构建。SpringBoot还通过其提供的启动器（Starters）简化了常见功能的集成，例如数据库连接、消息队列、缓存、认证与授权等，从而提升了开发效率[4]。

2.3 Vue技术

Vue.js是一款用于构建用户界面的渐进式JavaScript框架，提供一种灵活而高效的方式来开发单页面应用（SPA）。Vue的设计理念是通过尽量简化开发过程，提供一种声明式的方式来构建用户界面[5]。Vue.js通过数据驱动的视图模型，允许开发者以声明式语法绑定数据与视图，使得应用的状态和界面表现更加简洁和可维护。它的核心思想是通过组件化开发将复杂的UI拆分为可重用的独立模块，从而提升了代码的模块化、可维护性和可扩展性。

Vue.js具备响应式数据绑定和虚拟DOM的特性。响应式数据绑定意味着当数据变化时，Vue会自动更新与之绑定的DOM元素，从而实现视图的实时更新。虚拟DOM则是Vue.js的一种优化手段，通过将对DOM的操作抽象为一个虚拟的DOM树来提高性能，减少实际DOM操作的开销[6]。Vue还提供了丰富的插件和工具，如Vue Router用于路由管理，Vuex用于状态管理，方便开发者构建复杂的前端应用。Vue的灵活性和简洁性使其成为现代Web开发中常用的前端框架之一。

2.4 MySQL数据库

MySQL是一种开源的关系型数据库管理系统（RDBMS），基于SQL（结构化查询语言）进行数据操作。作为一个被广泛使用的数据库系统，MySQL具有高度的性能、可扩展性和可靠性。MySQL使用表格结构来存储数据，每个表由多个列和行组成，数据通过SQL查询语言进行操作[7]。MySQL支持多种数据类型，如整数、浮动小数、字符串、日期等，以满足不同应用场景对数据存储的需求。在实际应用中，MySQL通常用于存储和管理结构化数据，通过索引、视图、触发器等功能提升数据查询的效率和数据的完整性。

MySQL支持ACID事务特性（原子性、一致性、隔离性、持久性），确保数据库操作的可靠性和数据的一致性。它还支持多种存储引擎，其中InnoDB是最常用的存储引擎，具备事务支持、行级锁定和外键约束等特性，适用于高并发、高可靠性的数据存储需求。MySQL可以通过主从复制、分区和分库分表等技术实现横向扩展，以应对大规模数据存储和高负载的应用需求。MySQL还具有灵活的权限管理机制，支持用户角色管理、细粒度的权限控制等，保障数据的安全性。

3需求分析

3.1可行性分析

3.1.1技术可行性

从技术可行性角度来看，所选技术能够充分满足当前应用需求。B/S架构具有良好的跨平台特性，借助浏览器端渲染与服务器端处理，能够实现不同操作系统和设备上的无缝访问。SpringBoot框架基于成熟的Spring生态，自动配置机制降低了开发与部署的复杂度，支持高效开发和微服务架构的实现。Vue.js作为前端技术，其响应式数据绑定和虚拟DOM优化使得大规模应用的构建与维护更加高效。MySQL数据库在数据存储、查询优化方面具有强大能力，其ACID事务特性与高并发支持能够保证数据一致性与系统稳定性，且广泛应用于多种行业，具备可扩展性和高效性。

3.1.2操作可行性

从操作可行性角度，所有选用的技术都有良好的文档支持和广泛的开发社区。B/S架构的实施依赖于常见的Web技术，技术栈成熟，操作流程规范，适合企业级应用的快速部署与运维。SpringBoot框架简化了Spring应用的配置与开发，集成了嵌入式Web服务器，使得开发者能够快速启动项目，减少了对开发环境和部署环境的依赖。Vue.js以组件化、响应式的设计思想，极大提升了前端开发的效率与代码复用性，操作简便。MySQL数据库提供了易于管理的用户界面，操作界面直观，支持多种操作系统，适合日常的数据库管理和维护工作。

3.1.3经济可行性

从经济可行性角度，所有选用的技术均为开源软件，降低了开发与部署成本。B/S架构减少了客户端软件的安装和更新需求，减轻了IT维护成本。SpringBoot框架通过减少配置和自动化部署，降低了开发和运营的时间成本。Vue.js提供了快速开发的能力，减少了前端开发的人员需求。MySQL作为开源数据库，不仅在授权成本上具有优势，而且通过其高效的查询与事务处理能力，可以在保证性能的同时降低硬件资源的投入，实现资源的高效利用。

3.2系统性能需求分析

1.可用性需求

系统必须具备高可用性，以确保其在各种使用场景下能够稳定运行。为满足可用性要求，系统应当具备自恢复能力和冗余机制，避免因单点故障而导致的服务中断。具体而言，系统的部署架构应支持负载均衡和集群配置，通过多个实例的协作提高整体系统的可用性。系统应提供详尽的监控与告警机制，能够实时追踪系统运行状态，及时发现潜在问题并触发自动恢复操作或通知管理员。在用户体验方面，系统需要提供清晰的错误提示信息，并能够在发生异常时通过回滚操作或其他容错机制，保证用户的操作不受到严重影响。

2.可靠性需求

可靠性要求系统在长时间运行中保持稳定，能够有效应对各种可能的故障和压力。系统设计应支持高可用的数据库架构，采用数据库主从复制、分片等技术以实现数据的可靠存储与访问。应用层应具备容错能力，在面对硬件故障、网络中断等意外情况时，能够保持系统的正常服务或在故障恢复后迅速恢复数据和业务流程。系统应具备日志记录功能，能够全面记录操作过程和异常信息，从而为问题追踪与系统优化提供数据支持。系统的可靠性还需要通过压力测试和稳定性测试来验证，确保在大规模用户访问及高并发场景下能够正常运行，不发生崩溃或数据丢失现象。

3.安全性需求

系统的安全性需求必须得到高度重视，确保系统和用户数据的保密性、完整性和可用性。为实现数据安全，系统应采用加密技术，特别是在用户认证、敏感数据传输和存储过程中，采用SSL/TLS协议进行加密通信，确保数据在传输过程中不被窃取或篡改。系统应支持用户身份验证与授权管理，采用如OAuth、JWT等安全机制防止未授权访问。访问控制应细化到资源级别，确保不同角色的用户只能访问其权限范围内的功能。为了防止恶意攻击，系统还应加强对常见攻击方式（如SQL注入、XSS攻击、CSRF攻击等）的防护，通过输入验证、输出转义、会话管理等技术措施提高系统的安全性。系统应定期进行安全审计与漏洞扫描，及时发现并修补可能的安全漏洞，保障系统的长期安全运营。

3.3功能需求分析

功能需求分析是对系统所需功能进行详细描述的过程，明确系统的目标、功能模块及其相互关系。在此阶段，结合用户需求、业务流程和技术架构，识别系统必须实现的各项功能，并对其优先级、实现方式和约束条件进行梳理。通过功能需求分析，确保系统设计能够满足实际需求，且具有良好的可用性、可维护性和扩展性，为后续的系统开发和测试提供明确的指导和依据。

3.3.1注册用户功能

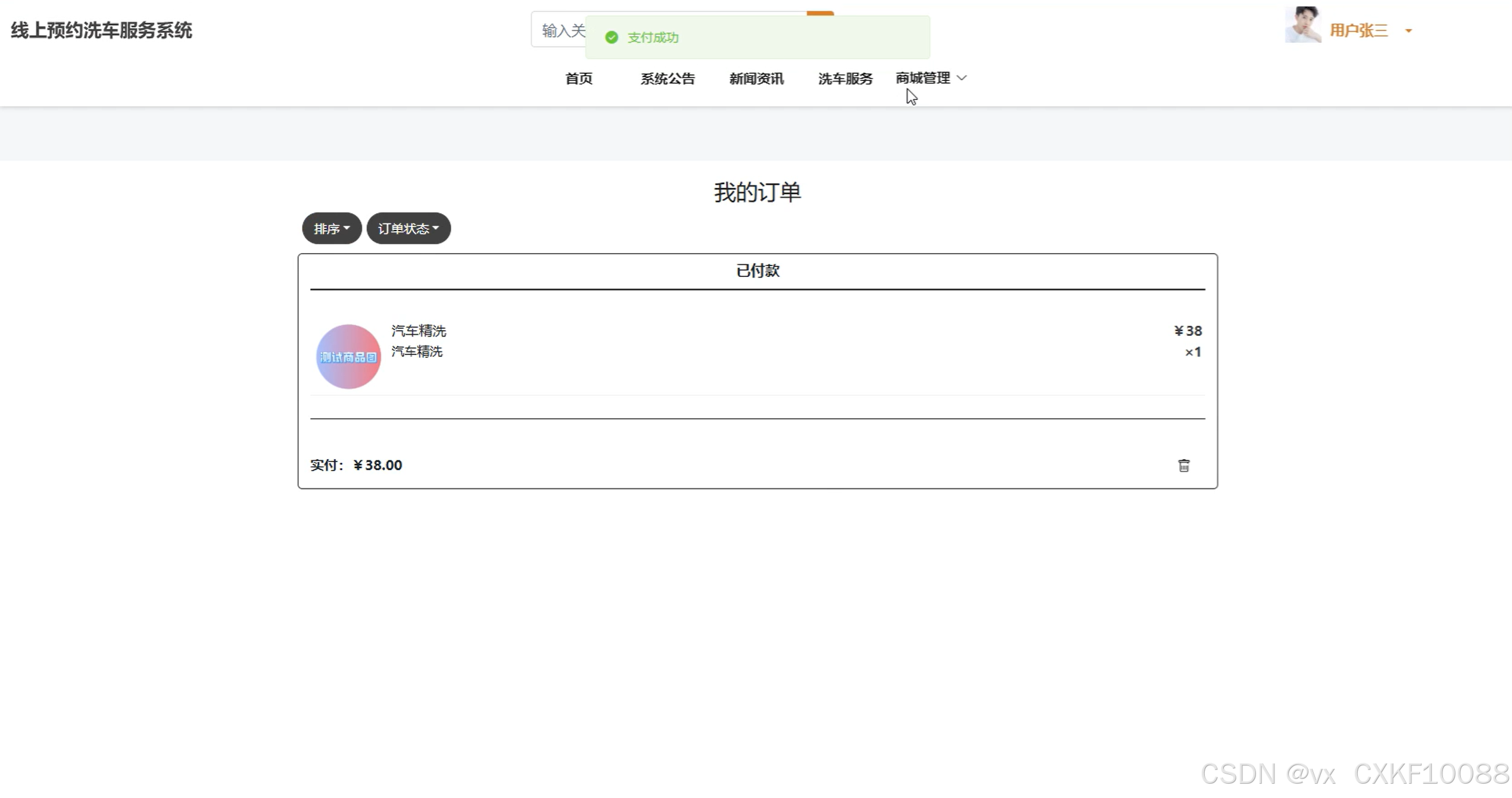

注册用户的功能包括首页、系统公告、新闻资讯、洗车服务、商城管理（我的购物车、我的订单、我的优惠券）、个人中心（个人首页、收藏、评论管理）。

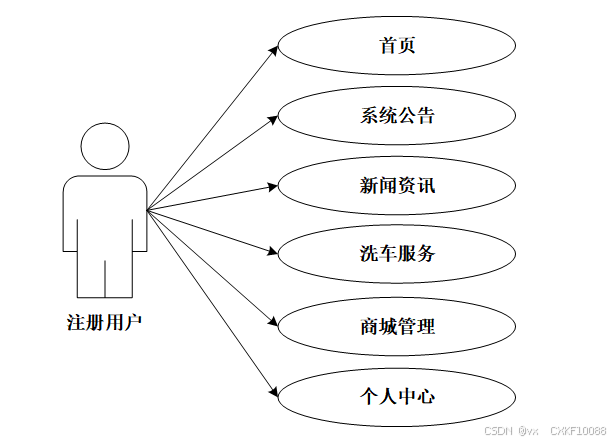

注册用户用例图如图3-1所示。

图3-1 注册用户用例图

3.3.2商家用户功能

商家用户的功能包括后台首页、商城管理（洗车服务、分类列表、订单列表、优惠券）。

商家用户用例图如图3-2所示。

图3-2 商家用户用例图

3.3.3管理员功能

管理员的功能包括后台首页、系统用户（管理员、注册用户、商家用户)、系统管理（轮播图管理）、系统公告管理、资源管理（新闻资讯、资讯分类）、商城管理（洗车服务、分类列表、订单列表、优惠券、会员等级）。

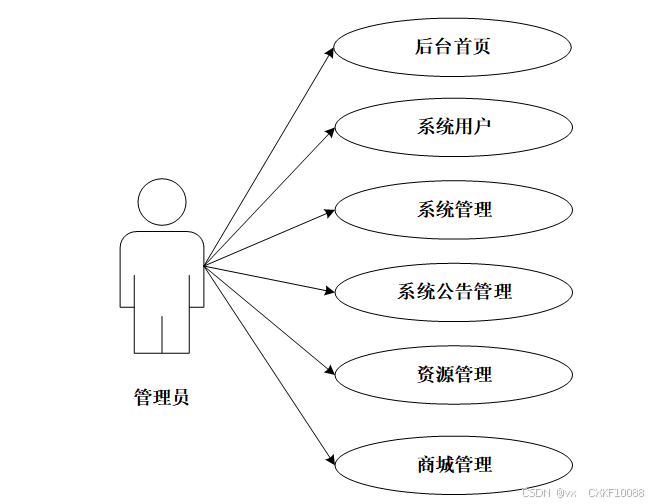

管理员用例图如图3-3所示。

图3-3 管理员用例图

3.4系统总体流程设计

3.4.1数据开发流程

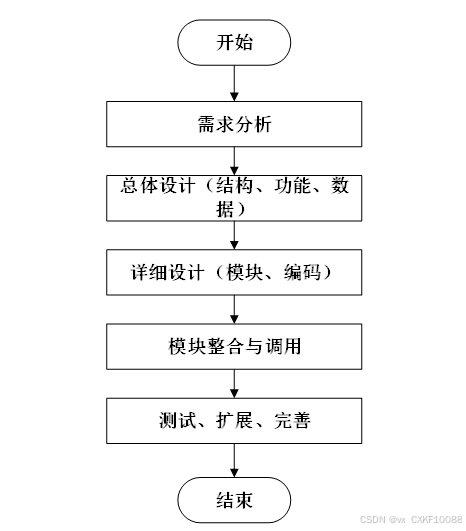

系统开发流程的主要步骤，从需求分析到系统完成的全过程。流程包括需求分析、总体设计（结构、功能、数据）、详细设计（模块、编码）、模块整合与调用，以及测试、扩展和完善，最终完成系统的开发。本系统的开发流程如图3-4所示。

图3-4系统开发流程图

3.4.2用户登录流程

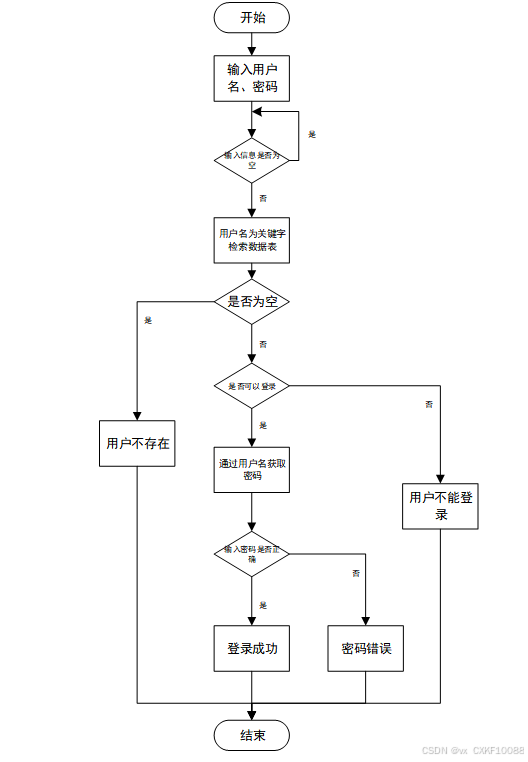

用户输入用户名和密码后，系统先检查输入是否为空，再验证用户名是否存在，若存在则通过用户名获取密码并校验。若密码正确则登录成功，否则提示密码错误。若用户名不存在或无法登录，提示用户操作无效。如图3-5所示。

图3-5登录流程图

3.4.3系统操作流程

用户首先进入系统登录界面，输入用户名和密码后，系统验证信息是否正确。若验证失败，返回登录界面重新输入；若验证成功，则进入功能界面，执行相应功能处理后结束操作流程。操作流程如图3-6所示。

图3-6 系统操作流程图

3.4.4添加信息流程

管理员可以添加信息，用户添加可以自己权限内的信息，输入信息后，要想利用这个软件来进行系统的安全管理，首先需要登录到该软件中。添加信息流程如图3-7所示。

图3-7 添加信息流程图

3.4.5修改信息流程

用户首先选择需要修改的记录，输入修改后的数据，系统判断输入数据是否合法。若数据不合法，提示重新输入；若数据合法，则将修改后的数据写入数据库，完成操作后流程结束。修改信息流程图如图3-8所示。

图3-8 修改信息流程图

3.4.6删除信息流程

用户选择需要删除的记录后，系统判断是否确认删除。若未确认，返回选择环节；若确认删除，则更新数据库，删除对应记录，完成操作后流程结束。删除信息流程图如图3-9所示。

图3-9删除信息流程图

4系统设计

4.1系统架构设计

系统由表现层、业务逻辑层、数据访问层和数据库服务器组成。表现层通过浏览器（如IE、Chrome、Firefox）与用户交互，采用FreeMarker、Bootstrap、jQuery等技术实现界面呈现。业务逻辑层负责处理系统的核心业务逻辑，通过分模块设计实现功能分离。数据访问层使用MyBatis框架连接数据库，执行数据的增删改查操作。数据库服务器采用MySQL进行数据存储和管理，为系统提供稳定的数据库支持。整个架构通过Tomcat服务器完成用户请求的接收和处理，确保系统的高效运行[8]。整个系统架构如图4-1所示。

图4-1 系统架构图

4.2系统总体功能设计

系统功能结构图如图4-2所示。

图4-2 系统功能结构图

4.2.1注册时序图

用户通过注册模块发送注册请求，系统完成注册后返回确认信息。随后，用户通过登录模块发送登录请求，系统验证用户信息后允许访问目标系统。用户完成操作后可选择退出，系统终止会话。注册时序图，如图4-3所示。

图4-3 注册时序图

4.2.2登录时序图

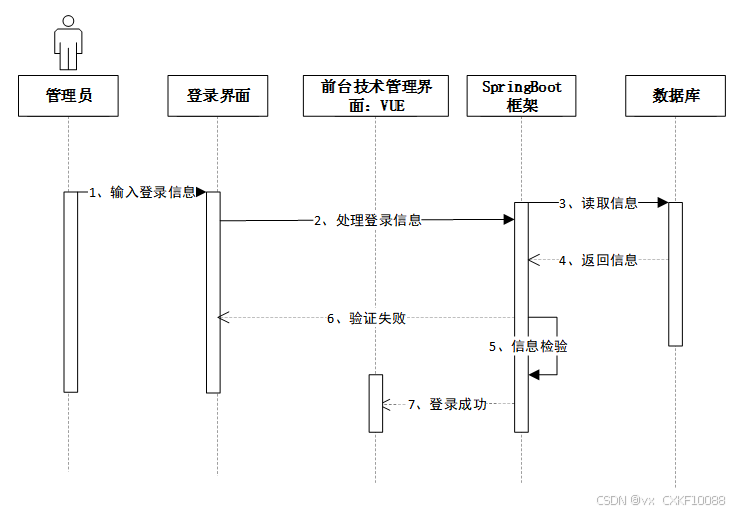

管理员输入登录信息后，登录界面将信息传递至前台管理界面，随后通过SpringBoot框架读取数据库中的用户信息并返回。系统验证信息，若验证成功则登录成功，若验证失败则返回错误提示。登录时序图如图4-4所示。

图4-4登录时序图

4.2.3管理员修改用户信息时序图

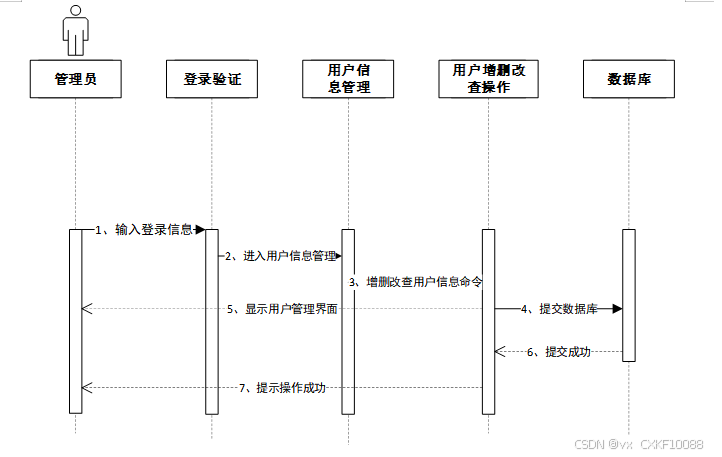

管理员输入登录信息后，进入用户信息管理模块，选择增删改查操作并提交命令至数据库。数据库执行操作后返回成功状态，系统显示用户管理界面并提示操作成功。管理员修改用户信息时序图如图4-5所示。

图4-5管理员修改用户信息时序图

4.2.4管理员管理系统信息时序图

管理员通过访问系统发起请求，系统接收访问后转向系统信息模块进行管理操作。管理完成后，系统返回管理结果至系统，最终反馈给管理员，管理员可选择退出。管理员管理系统信息时序图如图4-6所示。

图4-6管理员管理系统信息时序图

4.3数据库设计

数据库设计是系统开发中至关重要的环节，为系统提供高效、规范的数据存储和管理方案。设计过程包括需求分析、实体设计、表设计和逻辑结构设计。首先，通过分析业务需求，确定系统的核心实体及其属性，同时明确实体间的关系。接着，将实体抽象为具体的数据库表，为每张表定义字段名、数据类型、主键和外键，通过主外键关系和关联表设计，保证数据的完整性和一致性。最后，数据库逻辑设计进一步优化表之间的关系，通过索引、视图和存储过程提升查询效率和操作性能。整个设计需严格遵循规范，避免数据冗余和冲突，确保系统在高并发访问和复杂数据处理场景下的稳定性和高效性。

4.3.1数据库实体设计

数据库实体设计是数据库设计的关键步骤，对实际业务逻辑中涉及的实体及其属性进行抽象建模，明确系统中的主要信息对象及其关系[9]。在实体设计中，根据需求分析确定系统的核心实体，如用户、角色、权限、社团信息等，提取实体的主要属性，如用户的ID、姓名、联系方式，社团的ID、名称、类型等，同时定义各实体之间的关系，包括一对一、一对多、多对多等。在设计过程中，注重实体的完整性、规范性和唯一性，确保设计能够满足系统功能需求，并为后续的表设计提供清晰的结构框架。实体设计需遵循数据库设计的标准化要求，避免数据冗余和不必要的复杂度。

以下将展示系统的全局E-R图。

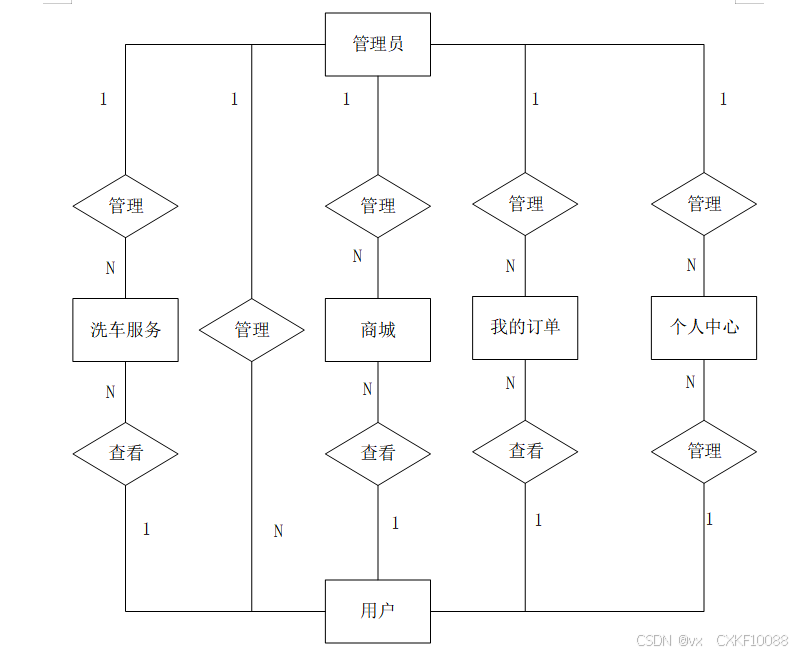

系统全局E-R图如图4-7所示。

图4-7系统E-R图

4.3.2数据库表设计

数据库表设计基于实体设计，将抽象的实体映射为具体的表结构。设计过程中，为每个实体定义表名、字段名及数据类型 [10]。根据业务需求，合理定义主键、外键及约束条件，确保表之间的关联性，例如通过外键建立用户表和角色表之间的关系。表设计时注重数据存储的完整性、一致性，并通过索引优化查询效率，最终确保数据库结构能够支持系统的功能需求。以下是系统的数据库表设计展示。

表 4-1-access_token（登陆访问时长）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	token_id	int		是	是	临时访问牌ID
2	token	varchar	64	否	否	临时访问牌
3	info	text	65535	否	否	信息
4	maxage	int		是	否	最大寿命：默认2小时
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间
7	user_id	int		是	否	用户编号

表 4-2-article（文章）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	article_id	mediumint		是	是	文章id
2	title	varchar	125	是	是	标题
3	type	varchar	64	是	否	文章分类
4	hits	int		是	否	点击数
5	praise_len	int		是	否	点赞数
6	create_time	timestamp		是	否	创建时间
7	update_time	timestamp		是	否	更新时间
8	source	varchar	255	否	否	来源
9	url	varchar	255	否	否	来源地址
10	tag	varchar	255	否	否	标签
11	content	longtext	4294967295	否	否	正文
12	img	varchar	255	否	否	封面图
13	description	text	65535	否	否	文章描述

表 4-3-article_type（文章分类）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	type_id	smallint		是	是	分类ID
2	display	smallint		是	否	显示顺序
3	name	varchar	16	是	否	分类名称
4	father_id	smallint		是	否	上级分类ID
5	description	varchar	255	否	否	描述
6	icon	text	65535	否	否	分类图标
7	url	varchar	255	否	否	外链地址
8	create_time	timestamp		是	否	创建时间
9	update_time	timestamp		是	否	更新时间

表 4-4-auth（用户权限管理）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	auth_id	int		是	是	授权ID
2	user_group	varchar	64	否	否	用户组
3	mod_name	varchar	64	否	否	模块名
4	table_name	varchar	64	否	否	表名
5	page_title	varchar	255	否	否	页面标题
6	path	varchar	255	否	否	路由路径
7	parent	varchar	64	否	否	父级菜单
8	parent_sort	int		是	否	父级菜单排序
9	position	varchar	32	否	否	位置
10	mode	varchar	32	是	否	跳转方式
11	add	tinyint		是	否	是否可增加
12	del	tinyint		是	否	是否可删除
13	set	tinyint		是	否	是否可修改
14	get	tinyint		是	否	是否可查看
15	field_add	text	65535	否	否	添加字段
16	field_set	text	65535	否	否	修改字段
17	field_get	text	65535	否	否	查询字段
18	table_nav_name	varchar	500	否	否	跨表导航名称
19	table_nav	varchar	500	否	否	跨表导航
20	option	text	65535	否	否	配置
21	create_time	timestamp		是	否	创建时间
22	update_time	timestamp		是	否	更新时间

表 4-5-business_user（商家用户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	business_user_id	int		是	是	商家用户ID
2	merchant_name	varchar	64	否	否	商家名称
3	merchant_phone_number	varchar	64	否	否	商家电话
4	merchant_address	text	65535	否	否	商家地址
5	examine_state	varchar	16	是	否	审核状态
6	user_id	int		是	否	用户ID
7	create_time	datetime		是	否	创建时间
8	update_time	timestamp		是	否	更新时间

表 4-6-cart（购物车）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	cart_id	int		是	是	购物车ID
2	title	varchar	64	否	否	标题
3	img	varchar	255	是	否	图片
4	user_id	int		是	否	用户ID
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间
7	state	int		是	否	状态：使用中，已失效
8	price	double		是	否	单价
9	price_ago	double		是	否	原价
10	price_count	double		是	否	总价
11	num	int		是	否	数量
12	goods_id	mediumint		是	是	商品id
13	type	varchar	64	是	否	商品分类
14	description	varchar	255	否	否	描述

表 4-7-car_type（汽车类型）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	car_type_id	int		是	是	汽车类型ID
2	car_type	varchar	64	否	否	汽车类型
3	create_time	datetime		是	否	创建时间
4	update_time	timestamp		是	否	更新时间

表 4-8-car_wash_service（洗车服务）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	car_wash_service_id	int		是	是	洗车服务ID
2	business_user	int		否	否	商家用户
3	collect_len	int		是	否	收藏数
4	comment_len	int		是	否	评论数
5	cart_title	varchar	125	否	否	标题
6	cart_img	text	65535	否	否	封面图
7	cart_description	varchar	255	否	否	描述
8	cart_price_ago	double		是	否	原价
9	cart_price	double		是	否	卖价
10	cart_inventory	int		是	否	商品库存
11	cart_type	varchar	64	是	否	商品分类
12	cart_content	longtext	4294967295	否	否	正文
13	cart_img_1	text	65535	否	否	主图1
14	cart_img_2	text	65535	否	否	主图2
15	cart_img_3	text	65535	否	否	主图3
16	cart_img_4	text	65535	否	否	主图4
17	cart_img_5	text	65535	否	否	主图5
18	create_time	datetime		是	否	创建时间
19	update_time	timestamp		是	否	更新时间

表 4-9-code_token（验证码）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	code_token_id	int		是	是	验证码ID
2	token	varchar	255	否	否	令牌
3	code	varchar	255	否	否	验证码
4	expire_time	timestamp		是	否	失效时间
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间

表 4-10-collect（收藏）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	collect_id	int		是	是	收藏ID
2	user_id	int		是	是	收藏人ID
3	source_table	varchar	255	否	否	来源表
4	source_field	varchar	255	否	否	来源字段
5	source_id	int		是	否	来源ID
6	title	varchar	255	否	否	标题
7	img	varchar	255	否	否	封面
8	create_time	timestamp		是	否	创建时间
9	update_time	timestamp		是	否	更新时间

表 4-11-comment（评论）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	comment_id	int		是	是	评论ID
2	user_id	int		是	是	评论人ID
3	reply_to_id	int		是	否	回复评论ID
4	content	longtext	4294967295	否	否	内容
5	nickname	varchar	255	否	否	昵称
6	avatar	varchar	255	否	否	头像地址
7	create_time	timestamp		是	否	创建时间
8	update_time	timestamp		是	否	更新时间
9	source_table	varchar	255	否	否	来源表
10	source_field	varchar	255	否	否	来源字段
11	source_id	int		是	否	来源ID

表 4-12-coupon（优惠券）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	coupon_id	int		是	是	优惠券ID
2	coupon_user_id	int		否	否	优惠券用户ID
3	coupon_user_auth	varchar	255	否	否	优惠券用户
4	coupon_name	varchar	255	否	否	优惠券名称
5	coupon_price	int		否	否	优惠券价格
6	coupon_price1	int		否	否	优惠券券后价格
7	coupon_time	varchar	255	否	否	优惠券时间
8	coupon_type	varchar	255	否	否	优惠券类型
9	create_time	timestamp		否	否	创建时间
10	update_time	timestamp		否	否	更新时间

表 4-13-coupon_user（用户优惠券）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	id	int		是	是	用户优惠券ID
2	user_id	int		否	否	用户ID
3	coupon_id	int		否	否	优惠券ID
4	is_use	int		否	否	是否使用
5	coupon_user_id	int		否	否	用户优惠券ID

表 4-14-goods（商品信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	goods_id	mediumint		是	是	产品ID
2	title	varchar	125	否	否	标题
3	img	text	65535	否	否	封面图：用于显示于产品列表页
4	description	varchar	255	否	否	描述
5	price_ago	double		是	否	原价
6	price	double		是	否	卖价
7	sales	int		是	否	销量
8	inventory	int		是	否	商品库存
9	type	varchar	64	是	否	商品分类
10	hits	int		是	否	点击量
11	content	longtext	4294967295	否	否	正文
12	img_1	text	65535	否	否	主图1
13	img_2	text	65535	否	否	主图2
14	img_3	text	65535	否	否	主图3
15	img_4	text	65535	否	否	主图4
16	img_5	text	65535	否	否	主图5
17	create_time	timestamp		是	否	创建时间
18	update_time	timestamp		是	否	更新时间
19	customize_field	text	65535	否	否	自定义字段
20	source_table	varchar	255	否	否	来源表
21	source_field	varchar	255	否	否	来源字段
22	source_id	int		是	否	来源ID
23	user_id	int		否	否	添加人

表 4-15-goods_type（商品类型）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	type_id	int		是	是	商品分类ID
2	father_id	smallint		是	否	上级分类ID
3	name	varchar	255	否	否	商品名称
4	desc	varchar	255	否	否	描述
5	icon	varchar	255	否	否	图标
6	source_table	varchar	255	否	否	来源表
7	source_field	varchar	255	否	否	来源字段
8	create_time	timestamp		是	否	创建时间
9	update_time	timestamp		是	否	更新时间

表 4-16-hits（用户点击）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	hits_id	int		是	是	点赞ID
2	user_id	int		是	否	点赞人
3	create_time	timestamp		是	否	创建时间
4	update_time	timestamp		是	否	更新时间
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID

表 4-17-notice（公告）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	notice_id	mediumint		是	是	公告ID
2	title	varchar	125	是	否	标题
3	content	longtext	4294967295	否	否	正文
4	create_time	timestamp		是	否	创建时间
5	update_time	timestamp		是	否	更新时间

表 4-18-order（订单）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	order_id	int		是	是	订单ID
2	order_number	varchar	64	否	否	订单号
3	goods_id	mediumint		是	是	商品ID
4	title	varchar	255	否	否	商品标题
5	img	varchar	255	否	否	商品图片
6	price	double		是	否	价格
7	price_ago	double		是	否	原价
8	num	int		是	否	数量
9	price_count	double		是	否	总价
10	norms	varchar	255	否	否	规格
11	type	varchar	64	是	否	商品分类
12	contact_name	varchar	32	否	否	联系人姓名
13	contact_email	varchar	125	否	否	联系人邮箱
14	contact_phone	varchar	11	否	否	联系人手机
15	contact_address	varchar	255	否	否	收件地址
16	postal_code	varchar	9	否	否	邮政编码
17	user_id	int		是	否	买家ID
18	merchant_id	mediumint		是	否	商家ID
19	create_time	timestamp		是	否	创建时间
20	update_time	timestamp		是	否	更新时间
21	description	varchar	255	否	否	描述
22	state	varchar	16	是	否	订单状态：待付款，待发货，待签收，已签收，待退款，已退款，已拒绝，已完成
23	remark	text	65535	否	否	订单备注
24	delivery_state	varchar	16	否	否	发货状态：未配送，已配送
25	vip_discount	double		否	否	折扣

表 4-19-praise（点赞）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	praise_id	int		是	是	点赞ID
2	user_id	int		是	是	点赞人
3	create_time	timestamp		是	否	创建时间
4	update_time	timestamp		是	否	更新时间
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID
8	status	tinyint		是	否	点赞状态:1为点赞，0已取消

表 4-20-registered_user（注册用户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	registered_user_id	int		是	是	注册用户ID
2	user_name	varchar	64	否	否	用户姓名
3	user_phone_number	varchar	64	否	否	用户电话
4	user_gender	varchar	64	否	否	用户性别
5	car_type	varchar	64	否	否	汽车类型
6	license_plate_number	varchar	64	否	否	车牌号码
7	examine_state	varchar	16	是	否	审核状态
8	user_id	int		是	否	用户ID
9	create_time	datetime		是	否	创建时间
10	update_time	timestamp		是	否	更新时间

表 4-21-slides（轮播图）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	slides_id	int		是	是	轮播图ID
2	title	varchar	64	否	否	标题
3	content	varchar	255	否	否	内容
4	url	varchar	255	否	否	链接
5	img	varchar	255	否	否	轮播图
6	hits	int		是	否	点击量
7	create_time	timestamp		是	否	创建时间
8	update_time	timestamp		是	否	更新时间

表 4-22-upload（文件上传）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	upload_id	int		是	是	上传ID
2	name	varchar	64	否	否	文件名
3	path	varchar	255	否	否	访问路径
4	file	varchar	255	否	否	文件路径
5	display	varchar	255	否	否	显示顺序
6	father_id	int		否	否	父级ID
7	dir	varchar	255	否	否	文件夹
8	type	varchar	32	否	否	文件类型

表 4-23-user（用户账户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	user_id	int		是	是	用户ID
2	state	smallint		是	否	账户状态：(1可用|2异常|3已冻结|4已注销)
3	user_group	varchar	32	否	否	所在用户组
4	login_time	timestamp		是	否	上次登录时间
5	phone	varchar	11	否	否	手机号码
6	phone_state	smallint		是	否	手机认证：(0未认证|1审核中|2已认证)
7	username	varchar	16	是	否	用户名
8	nickname	varchar	16	否	否	昵称
9	password	varchar	64	是	否	密码
10	email	varchar	64	否	否	邮箱
11	email_state	smallint		是	否	邮箱认证：(0未认证|1审核中|2已认证)
12	avatar	varchar	255	否	否	头像地址
13	open_id	varchar	255	否	否	针对获取用户信息字段
14	create_time	timestamp		是	否	创建时间
15	vip_level	varchar	255	否	否	会员等级
16	vip_discount	double		否	否	会员折扣

表 4-24-user_group（用户组）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	group_id	mediumint		是	是	用户组ID
2	display	smallint		是	否	显示顺序
3	name	varchar	16	是	否	名称
4	description	varchar	255	否	否	描述
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID
8	register	smallint		否	否	注册位置
9	create_time	timestamp		是	否	创建时间
10	update_time	timestamp		是	否	更新时间

表 4-25-vip_level（论坛分类）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	vip_level_id	smallint		是	是	等级ID
2	name	varchar	255	是	否	等级名称
3	discount	double		是	否	折扣
4	create_time	timestamp		是	否	创建时间
5	update_time	timestamp		是	否	更新时间

5系统实现

5.1注册用户功能实现

5.1.1预约洗车服务

注册用户能够预约洗车服务。用户可查看附近洗车店位置、服务项目、价格及各时段预约情况。依据自身需求，选择心仪洗车店和空闲时段，提交预约信息。预约洗车服务界面如图5-1所示。

图5-1预约洗车服务界面

5.1.2管理我的订单

用户可以在商城管理中查看自己的订单列表，包括已下单的洗车服务、订单状态、订单金额等详细信息。这一功能帮助用户清晰了解自己的消费记录，便于对订单进行跟踪和管理，确保洗车服务的顺利进行，同时也为用户提供了便捷的消费管理方式。管理我的订单界面如图5-2所示。

图5-2管理我的订单界面

5.1.3查看新闻资讯

系统发布各类汽车相关资讯，包括汽车保养知识、洗车技巧、行业动态等。用户阅读这些资讯，可提升汽车养护意识，了解最新洗车技术和产品。查看新闻资讯界面如图5-3所示。

图5-3查看新闻资讯界面

5.2商家用户功能实现

5.2.1管理洗车服务

商家用户可以在后台管理洗车服务项目，包括添加、编辑和删除服务套餐，设置服务价格、服务内容、服务时长等信息。管理洗车服务界面如图5-4所示。

图5-4管理洗车服务界面

5.2.2管理订单列表

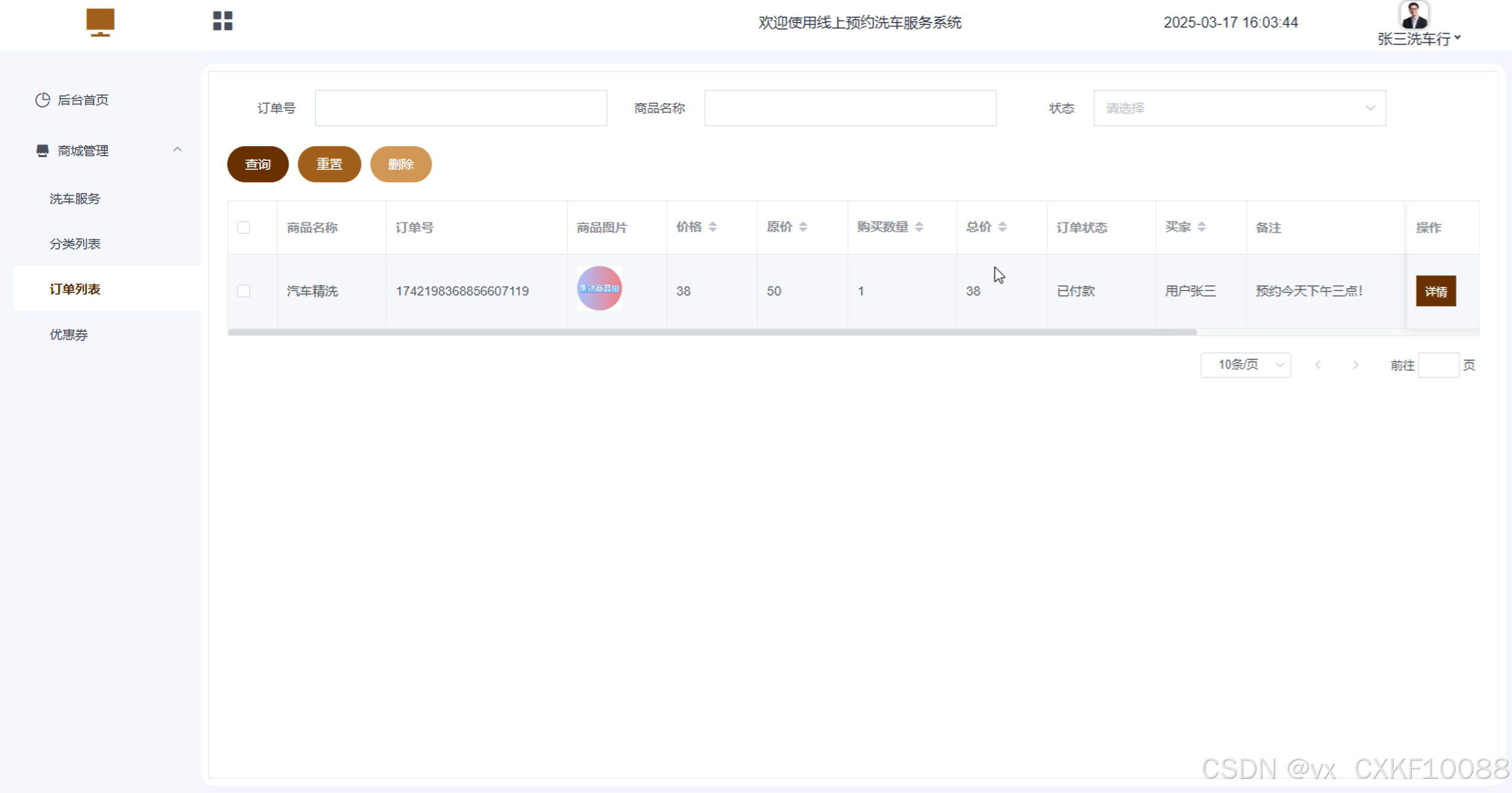

商家用户可以查看和处理所有客户的订单，包括订单的接收、确认、完成以及异常处理等操作。管理订单列表界面如图5-5所示。

图5-5管理订单列表界面

5.3管理员功能实现

5.3.1系统用户管理

管理员负责管理所有用户，包括管理员、注册用户和商家用户。可以查看用户的基本信息、登录记录和操作历史，确保系统的安全性和规范性。管理员还可以分配和调整用户权限，确保每个用户的角色和权限符合其职责。系统用户管理界面如图5-6所示。

图5-6系统用户管理界面

5.3.2轮播图管理

管理员能够上传新的轮播图，设置图片的展示顺序、链接地址以及展示时长，确保轮播图内容的多样性和时效性。同时，管理员可以对已有的轮播图进行编辑、更新或删除操作，根据平台的运营需求和市场动态，灵活调整轮播图展示的内容。轮播图管理界面如图5-7所示。

图5-7轮播图管理界面

5.3.3商城管理

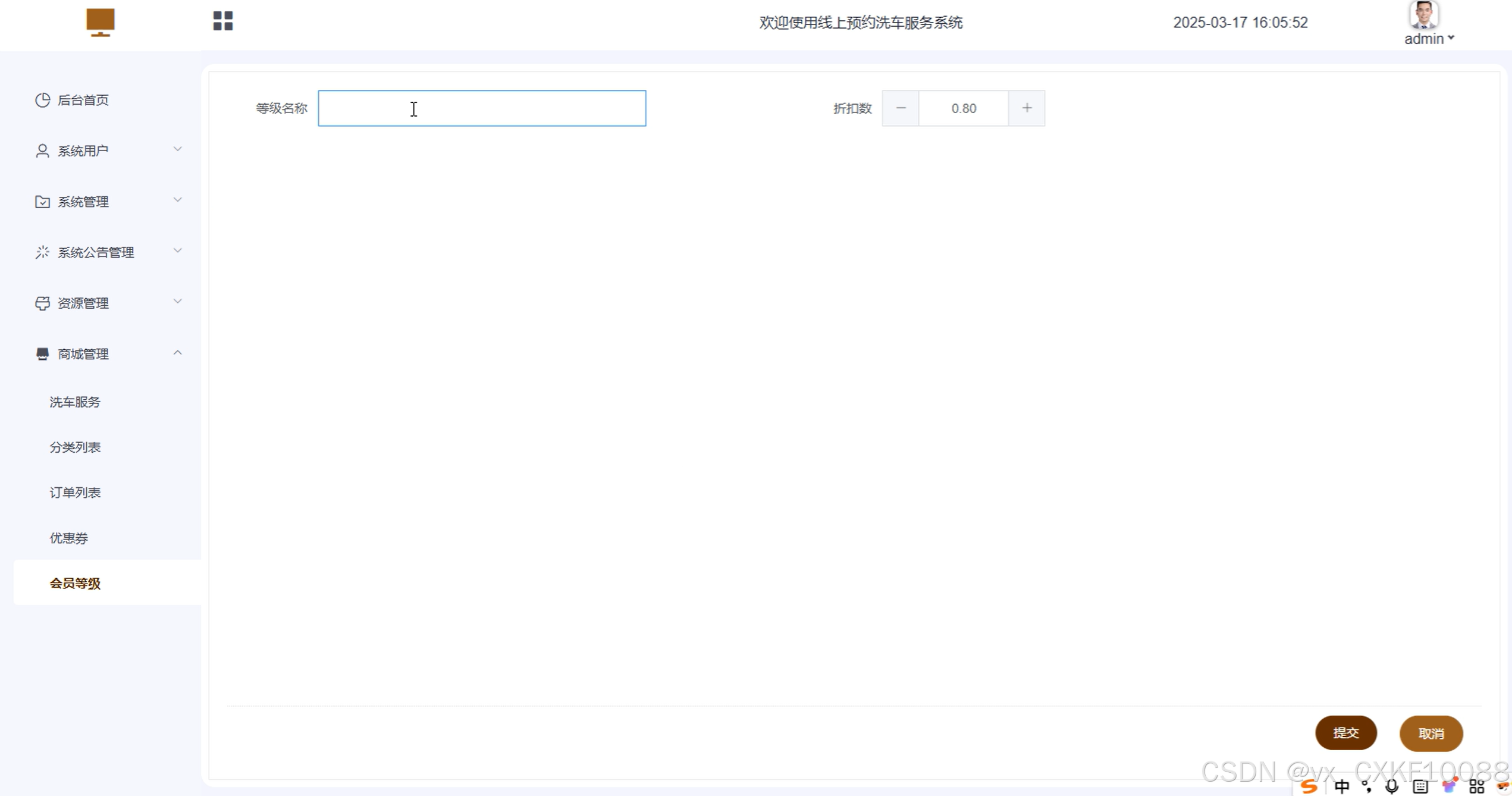

在商城管理方面，对洗车服务项目进行整体把控，如审核商家新增的洗车服务，确保服务质量与价格合理。管理分类列表，使洗车服务及相关商品分类清晰，便于用户浏览。处理订单列表，监督订单处理进度，协调解决订单纠纷。设置优惠券规则与会员等级体系，刺激用户消费，提升商城运营效率与收益，促进平台洗车业务健康发展。商城管理界面如图5-8所示。

图5-8商城管理界面

6系统测试

6.1测试环境

系统的测试环境如表6-1所示。

表6-1 测试环境

类别	配置项	详细信息
硬件环境	服务器CPU	Intel Xeon E5-2680 v4
	内存	32GB DDR4
	硬盘	1TB SSD
	网络带宽	100Mbps
软件环境	操作系统	Windows Server 2019
	数据库	MySQL 8.0
	Web服务器	Tomcat 9.0
	开发框架	SpringBoot 2.5
	前端框架	Vue.js 2.6
	Java版本	JDK 11
	浏览器	Chrome 88, Firefox 85

6.2测试目的

系统测试的主要目的是确保系统的功能、性能和稳定性满足需求规格说明书中的要求，并验证系统在实际使用环境中的可用性和可靠性。通过测试，可以发现软件中的缺陷、漏洞和潜在问题，确保系统运行的准确性、完整性和安全性。在功能测试中，目的是验证系统各功能模块是否按设计实现预期功能，例如用户登录、信息管理、数据查询等核心功能是否准确执行。性能测试的目的是验证系统在高并发、数据量大等压力场景下的响应时间和处理能力，确保系统具备良好的性能。兼容性测试的目的是确保系统在不同的硬件、软件和浏览器环境中能正常运行。测试还包括对异常处理和边界条件的验证，确保系统在异常场景下能够正确处理和恢复。最终，通过测试确保系统可以安全稳定地部署上线，为用户提供可靠的服务。

6.3测试方法

系统测试采用多种测试方法，以全面验证系统的功能和性能。功能测试采用黑盒测试方法，通过设计测试用例直接验证系统功能是否符合需求，无需了解内部代码逻辑。例如，设计用例验证用户登录模块，通过输入合法和非法的用户名与密码，检查系统响应是否符合预期。性能测试采用压力测试和负载测试方法，通过模拟高并发用户访问、数据处理的场景，评估系统的响应时间、吞吐量和稳定性。兼容性测试通过在不同操作系统、浏览器和硬件设备上运行系统，验证其在不同环境中的适应性[11]。异常测试通过设计边界条件和异常输入，检查系统对非法数据和操作的处理能力。测试用例的设计需覆盖系统的所有功能模块和接口，确保测试过程的全面性。通过系统测试方法的综合应用，可以有效发现问题，并为系统的优化和改进提供依据。

6.4测试内容

系统的测试用例表格如下图所示。

表6-2 系统测试用例表

测试项	测试用例	问题	结论
登录功能测试	打开登录页面，输入正确的用户名和密码，点击“登录”按钮	无	符合预期
登录功能测试	打开登录页面，输入错误的用户名，输入正确的密码，点击“登录”按钮	无	符合预期
登录功能测试	打开登录页面，输入正确的用户名，输入错误的密码，点击“登录”按钮	无	符合预期
登录功能测试	打开登录页面，输入不存在的用户名和密码，点击“登录”按钮	无	符合预期
注册功能测试	打开注册页面，输入合法的用户名、密码、邮箱等信息，点击“注册”按钮	无	符合预期
注册功能测试	打开注册页面，输入已存在的用户名，输入其他合法信息，点击“注册”按钮	无	符合预期
注册功能测试	打开注册页面，输入合法用户名，但密码不符合要求（如长度不足），点击“注册”按钮	无	符合预期
注册功能测试	打开注册页面，输入合法用户名和密码，但邮箱格式错误，点击“注册”按钮	无	符合预期
洗车服务管理测试	登录商家后台，进入洗车服务管理页面，添加新的洗车服务，填写完整信息，点击“保存”按钮	无	符合预期
洗车服务管理测试	登录商家后台，进入洗车服务管理页面，编辑已发布的洗车服务信息，点击“保存”按钮	无	符合预期
洗车服务管理测试	登录商家后台，进入洗车服务管理页面，删除一个洗车服务信息，点击“确认删除”按钮	无	符合预期
用户订单管理测试	登录用户后台，进入我的订单页面，查看订单列表	无	符合预期
用户订单管理测试	登录用户后台，进入我的订单页面，取消未完成的订单，点击“取消”按钮	无	符合预期
用户订单管理测试	登录用户后台，进入我的订单页面，查看已完成订单的详情	无	符合预期
系统公告管理测试	登录管理员后台，进入系统公告管理页面，发布新的公告，填写完整信息，点击“发布”按钮	无	符合预期
系统公告管理测试	登录管理员后台，进入系统公告管理页面，编辑已发布的公告信息，点击“保存”按钮	无	符合预期
系统公告管理测试	登录管理员后台，进入系统公告管理页面，删除一个公告信息，点击“确认删除”按钮	无	符合预期

6.5测试结论

测试结果表明，线上预约洗车服务系统的主要功能如登录、注册、洗车服务管理、用户订单管理和系统公告管理等均能正常运行。所有功能模块均按预期工作，操作顺畅，界面响应及时。系统在处理用户请求和管理员操作时表现稳定，未发现重大故障或性能问题。总体来说，系统功能完备，满足设计需求，可以投入使用。

经过系统全面的功能测试、性能测试和可靠性测试，本系统在测试环境下运行良好，功能模块均按照设计要求实现，核心功能表现稳定，未发现严重功能缺陷或阻塞性问题。所有关键测试用例均通过，覆盖率达到预期目标，验证了系统的功能性、稳定性和兼容性。

7总结

本研究围绕线上预约洗车服务系统，从规划到落地，完成了平台开发的全流程。在需求分析阶段，通过深入调研，明确了平台在技术、操作及经济层面的可行性，并详细梳理了注册用户、商家用户与管理员的功能需求。系统总体流程设计覆盖了用户注册登录、洗车服务浏览、服务预约及各类信息处理等核心流程，为后续开发奠定了坚实基础。

在系统设计环节，采用 B/S 架构，利用 Spring Boot 框架、Vue 技术和 MySQL 数据库搭建了平台架构，精心设计了用户注册登录、洗车服务预约、商城管理等核心功能的时序图，并完成了数据库的实体与表设计。系统实现过程中，注册用户能够实现首页浏览、洗车服务查询及个人中心管理等功能，商家用户则能进行洗车服务管理、订单处理、优惠券管理等操作，管理员则能对系统用户、洗车服务、订单信息等进行全面管控，各功能模块通过界面交互实现，操作流程简便直观。

系统测试阶段，搭建了测试环境，选定了合适的测试方法，对注册登录、洗车服务查询、预约服务等功能进行了全面测试，测试结果有力验证了平台的稳定性与可靠性。测试结论显示，平台功能符合设计预期，能够切实满足用户在线预约洗车服务的需求，为车主和商家打造了一个高效、便捷的线上服务平台，提升了洗车服务的信息化水平和用户体验。

参考文献

1. 刘江涛,王亮亮,吴庆茹,等.基于B/S模式的铁路勘测设计案例信息化管理系统设计与实现[J].铁路计算机应用,2021,30(03):32-35.
2. 张丹丹,李弘.基于B/S架构的办公管理系统设计与开发[J].铁路通信信号工程技术,2024,21(09):44-48+106.
3. 王志亮,纪松波.基于SpringBoot的Web前端与数据库的接口设计[J].工业控制计算机,2023,36(03):51-53.
4. 熊永平.基于SpringBoot框架应用开发技术的分析与研究[J].电脑知识与技术,2021,15(36):76-77.
5. 赵媛.基于Vue的Web系统前端性能优化分析[J].电脑编程技巧与维护,2024,(09):44-46.
6. 秦冬.浅析Vue框架在前端开发中的应用[J].信息与电脑(理论版),2024,36(13):61-63.
7. 李艳杰.MySQL数据库下存储过程的综合运用研究[J].现代信息科技,2023,7(11):80-82+88.
8. 陈倩怡,何军.Vue+Springboot+MyBatis技术应用解析[J].电脑编程技巧与维护,2020,(01):14-15+28.
9. 周晓玉,崔文超.基于Web技术的数据库应用系统设计[J].信息与电脑(理论版),2023,35(09):189-191.
10. 马艳艳,吴晓光.计算机软件与数据库的设计策略分析[J].电子技术,2024,53(05):104-105.
11. 李俊萌.计算机软件测试技术与开发应用策略分析[J].信息记录材料,2023,24(03):50-52.
12. 赵陈,宋泊明.基于B/S架构的居家康复服务系统设计[J].软件,2024,45(12):30-32.
13. 江丽梅.智能图书馆个性化推荐服务系统构建研究[J].科技资讯,2024,22(22):234-237.
14. 白琼.   实验室预约系统V1.0.   山西省,   山西华兴科软有限公司,   2023-11-20.
15. 应珂,洪怡琳,梁璞.疫情防控形式下：公共图书馆入馆预约服务发展研究——以宁波地区为例[J].网络安全技术与应用,2022,(07):126-129.
16. 王琳燕.排号预约服务系统设计[J].信息记录材料,2021,22(11):222-224.
17. 刘一澎.基于微信小程序的专家预约系统的设计与实现[D].   南京大学,   2021.
18. 周虹霞.国家博物馆预约服务系统设计与实现[J].数字技术与应用,2020,38(01):112-114.

致谢

在完成本次线上预约洗车服务系统毕业设计的过程中，我收获了诸多宝贵的经验，也感受到了成长的喜悦，也深刻体会到理论与实践相结合的重要性。在这里我特别感谢我毕设的导师。在整个毕设过程中老师不但给我指明方向也给予我专业的指导，给了我很大的帮助也让我在探索中不断突破自我不断提升我的专业能力，更让我学会了如何以科学的方法解决问题。

我也感谢学校为我提供了一个良好的学习环境和丰富的资源支持。让我得以接触到前沿的技术知识和开发工具，为毕业设计的顺利开展奠定了坚实基础。在开发过程中，我遇到了许多技术难题，但通过查阅大量文献资料和反复实践，我逐渐找到了解决方法。这一过程不仅锻炼了我的自主学习能力，也让我深刻体会到知识的力量。

最后我要感谢我的家人和亲朋们。在我为毕业设计忙碌的日子里，他们始终给予我无条件的支持和鼓励。他们的理解让我能够在紧张的学习中保持良好的心态，专注于项目的每一个细节。这份毕业设计是我大学生活的完美收官，也是我人生旅程中的一个重要里程碑。我将带着这份成长和感恩，继续在未来的道路上努力前行。

免费领取项目源码，请关注❥点赞收藏并私信博主，谢谢~
