C# 基于OpenCv的视觉工作流-章87-绕线不匀检测

本章目标：
一、设定检测区域；
二、识别判定；

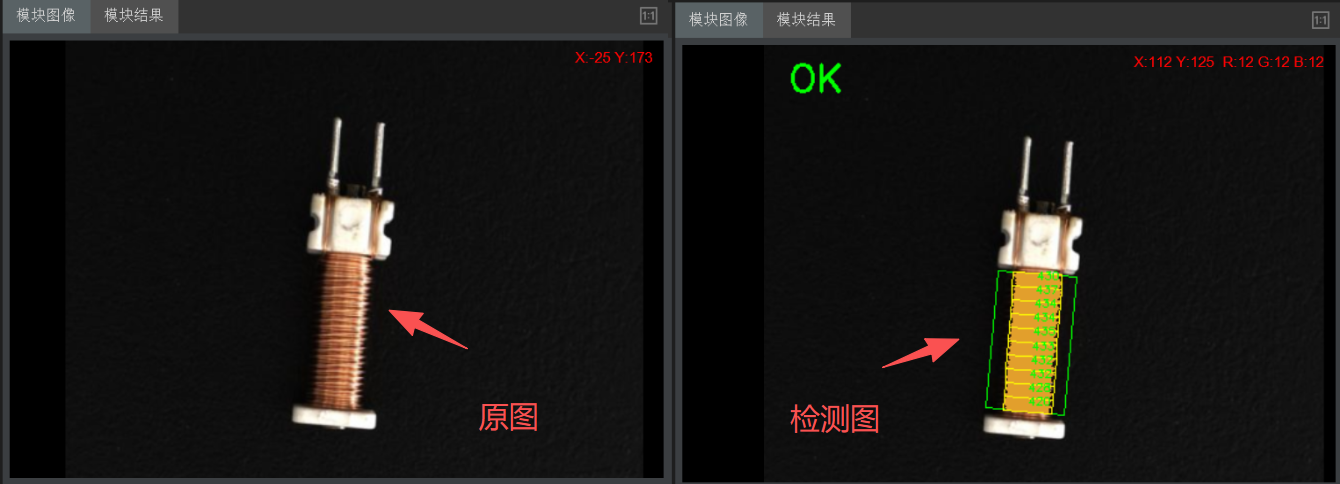

线圈绕线不匀堆积，方式一：获取铜线部分，划分区域计算分区面积，再取均值偏差，计算偏差值，可以判定是否合格；方式二：取分区最大长轴尺寸，再计算，本章采用方式一。本模块结合模板匹配，可实现工件随意摆放，适合流水线中的全检测量场景。

一、设定检测区域

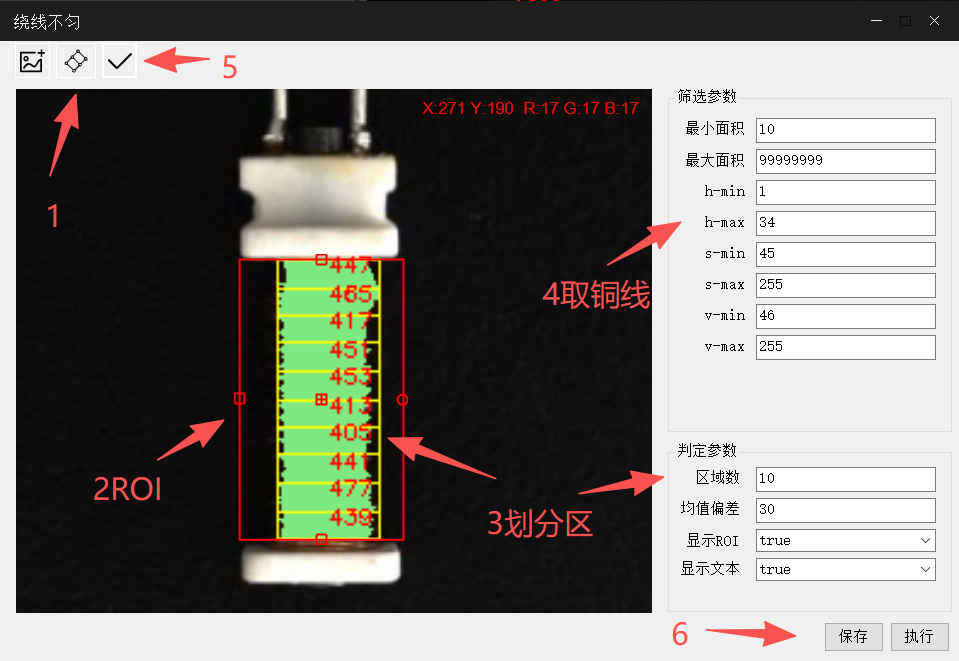

使用ROI工具设定区域，先创建ROI，再拖动ROI放到要捕捉的目标上，调整尺寸及参数，如下图所示。

二、识别判定

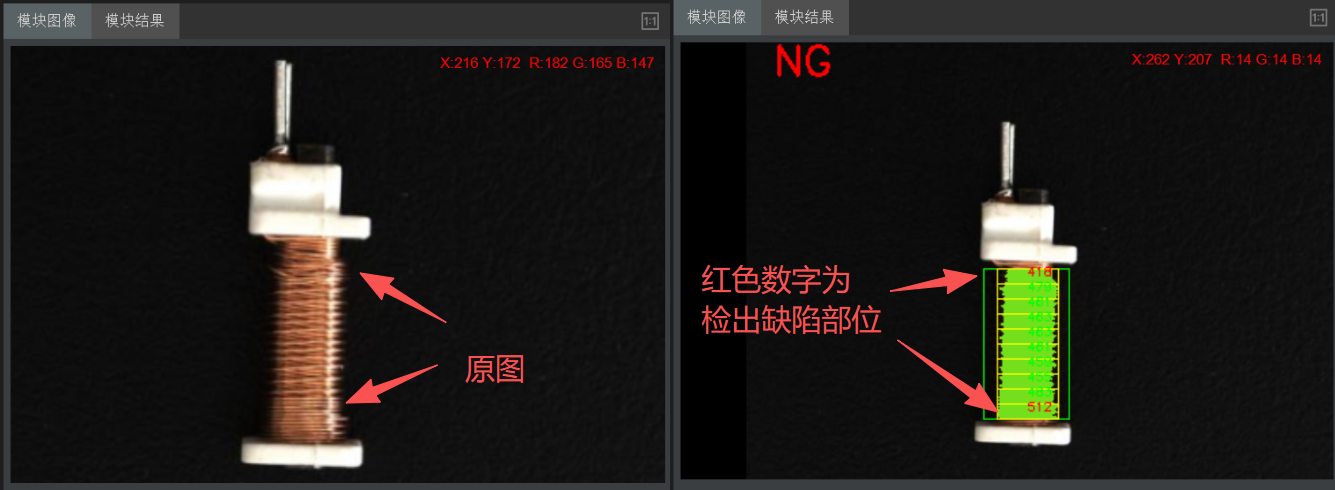

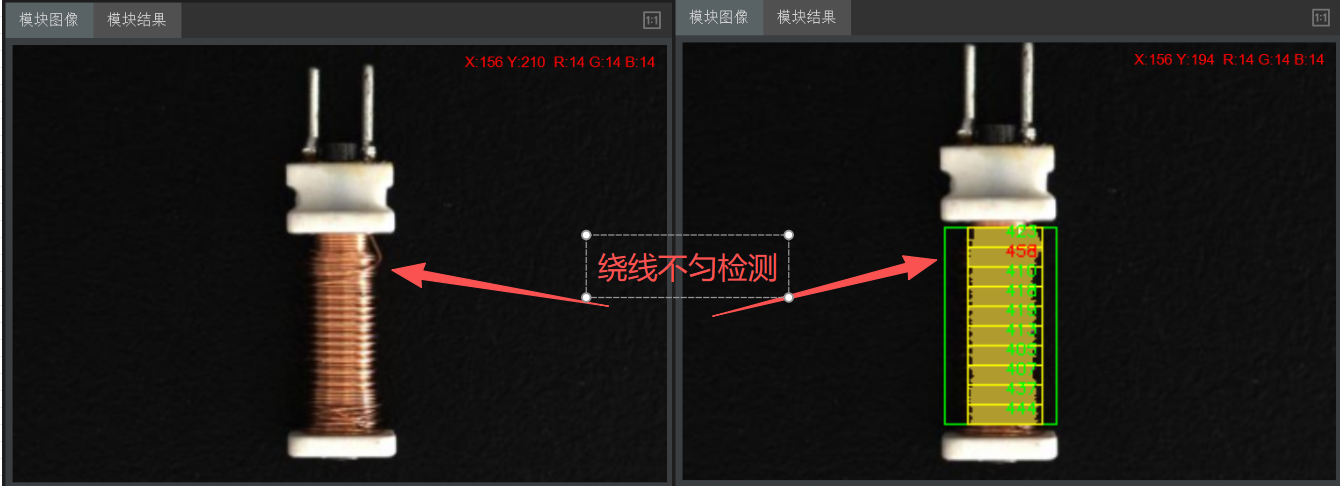

根据识别分区面积，计算偏差，判定是否超出设定值，超出为NG。


“VisionTool 探迹”免费视觉工具 自研
下载地址：https://pan.baidu.com/s/11tktKOSnepLNIEqNbvnv6w?pwd=qv5i

“VisionTool Halcon”付费视觉工具（自研，淘宝可搜）
对应系列文章“C# 基于Halcon的视觉工作流”，欢迎前往阅读。

上述内容需要一定的技术功底，本章至此已结束，欢迎阅读下章，谢谢！
