一、背景：嵌入式开发不只是点灯和调包

在很多人的印象里，嵌入式开发要么是“点灯、串口、SPI、I2C”，要么是“拿开发板跑 Demo”，再复杂一点就是 RTOS 多任务、通信协议和底层驱动。

但在医疗器械、生命科学仪器和实验室自动化设备中，嵌入式系统面对的往往不是一个简单外设，而是一整套复杂的机电控制系统。

一台典型的 IVD 仪器或科学仪器中，可能同时包含：

  • 多个步进电机、柱塞泵、注射泵、隔膜泵；

  • 多路电磁阀、旋转阀、切换阀；

  • 压力、液位、温度、位置等传感器；

  • 光学检测、温控、运动轴、通信接口；

  • 上位机流程控制、参数配置和日志分析系统。

在这类系统中，嵌入式工程师真正面对的问题，已经不是“怎么把某个外设驱动起来”，而是：

如何把复杂硬件、动作流程、状态管理、异常处理和数据分析组织成一个长期可维护、可复用、可扩展的控制平台。

这也是趋盛科技在医疗自动化和科学仪器控制领域持续探索的方向：将传统高度依赖项目定制的嵌入式控制系统，逐步抽象为可配置、可编排、可分析的平台化控制系统。

二、传统开发模式的痛点：每个项目都从底层重新来一遍

以一台典型的医疗自动化设备为例，设备内部通常包含以下模块：

  • 加样针运动控制；

  • 注射泵定量吸排液；

  • 多通阀、电磁阀液路切换；

  • 温控模块；

  • 光学检测模块；

  • 压力、液位、位置等传感器；

  • 上位机通信；

  • 故障检测与恢复机制。

传统项目开发中，通常会按功能模块拆分代码：

motor_driver.c
valve_driver.c
pump_driver.c
sensor_driver.c
protocol.c
workflow.c
error_handler.c

这种模式在单个项目中是可行的，但随着产品数量增加，问题会逐渐暴露出来。

1. 驱动复用困难

不同项目使用的泵、阀、电机型号不同，即使控制逻辑相似，也往往需要重新写一套适配代码。

例如：

  • 某项目使用 A 厂家的柱塞泵；

  • 另一个项目换成 B 厂家的注射泵；

  • 第三个项目需要同时控制多个泵和多个阀；

  • 后续产品又增加了压力反馈、液位检测和异常保护。

底层驱动、通信协议、参数配置、初始化逻辑都可能发生变化。结果就是每个项目都要重新开发、重新调试、重新验证。

2. 业务流程和底层控制耦合严重

在医疗自动化设备中，真正复杂的往往不是单个电机转多少步，而是完整流程。

例如一次液路动作可能包含：

打开进液阀 → 注射泵吸液 → 关闭进液阀 → 打开出液阀 → 注射泵排液 → 等待压力稳定 → 触发检测

如果这些动作全部写死在 C 代码中，后期修改流程就必须改固件、重新编译、重新烧录，甚至重新做测试验证。

对于研发阶段来说，这会极大降低调试效率。
对于产品迭代来说，也会增加维护成本和质量风险。

3. 异常处理越来越复杂

医疗设备和科学仪器不能只考虑“正常流程能跑通”，还必须处理大量异常情况：

  • 电机堵转；

  • 阀未打开或响应延迟；

  • 压力异常；

  • 液路堵塞；

  • 气泡干扰；

  • 传感器数据漂移；

  • 上位机通信中断；

  • 运动过程被人为暂停或复位。

如果没有统一的状态管理和异常处理机制，项目越做越大，代码就越容易变成“补丁堆叠”。

三、平台化思路：把硬件抽象成“虚拟组件”

趋盛的核心思路不是把每个项目都写成一个完全独立的固件，而是先建立一个通用控制平台。

这个平台把复杂硬件抽象成一类类标准化的“虚拟组件”：

  • 电机组件；

  • 注射泵组件；

  • 柱塞泵组件；

  • 电磁阀组件；

  • 旋转阀组件；

  • 温控组件；

  • 压力传感器组件；

  • 光学检测组件；

  • 通信组件；

  • 流程组件。

每个组件背后仍然对应真实的嵌入式驱动，但对上层应用来说，它们不再是散乱的底层接口，而是具有统一参数、统一状态和统一动作模型的可配置模块。

例如，一个注射泵组件可以抽象为：

typedef struct {
    uint8_t id;
    uint32_t max_position;
    uint32_t current_position;
    uint32_t speed;
    uint8_t status;
    uint8_t error_code;
} PumpComponent;

typedef enum {
    PUMP_IDLE,
    PUMP_BUSY,
    PUMP_ERROR,
    PUMP_TIMEOUT
} PumpStatus;

上层不需要关心底层到底是步进电机、丝杆机构，还是某种串口协议控制的泵，只需要调用统一动作接口：

pump_move_to(pump_id, target_position, speed);
pump_aspirate(pump_id, volume);
pump_dispense(pump_id, volume);
pump_stop(pump_id);
pump_get_status(pump_id);

这样做的好处是：

底层硬件可以变化，但上层流程逻辑尽量不变。

为了让控制系统从“单项目定制开发”走向“可配置、可复用、可扩展”的平台化架构，可以将系统抽象为上位机编排层、平台软件层、控制运行时层、驱动组件层和硬件执行层。

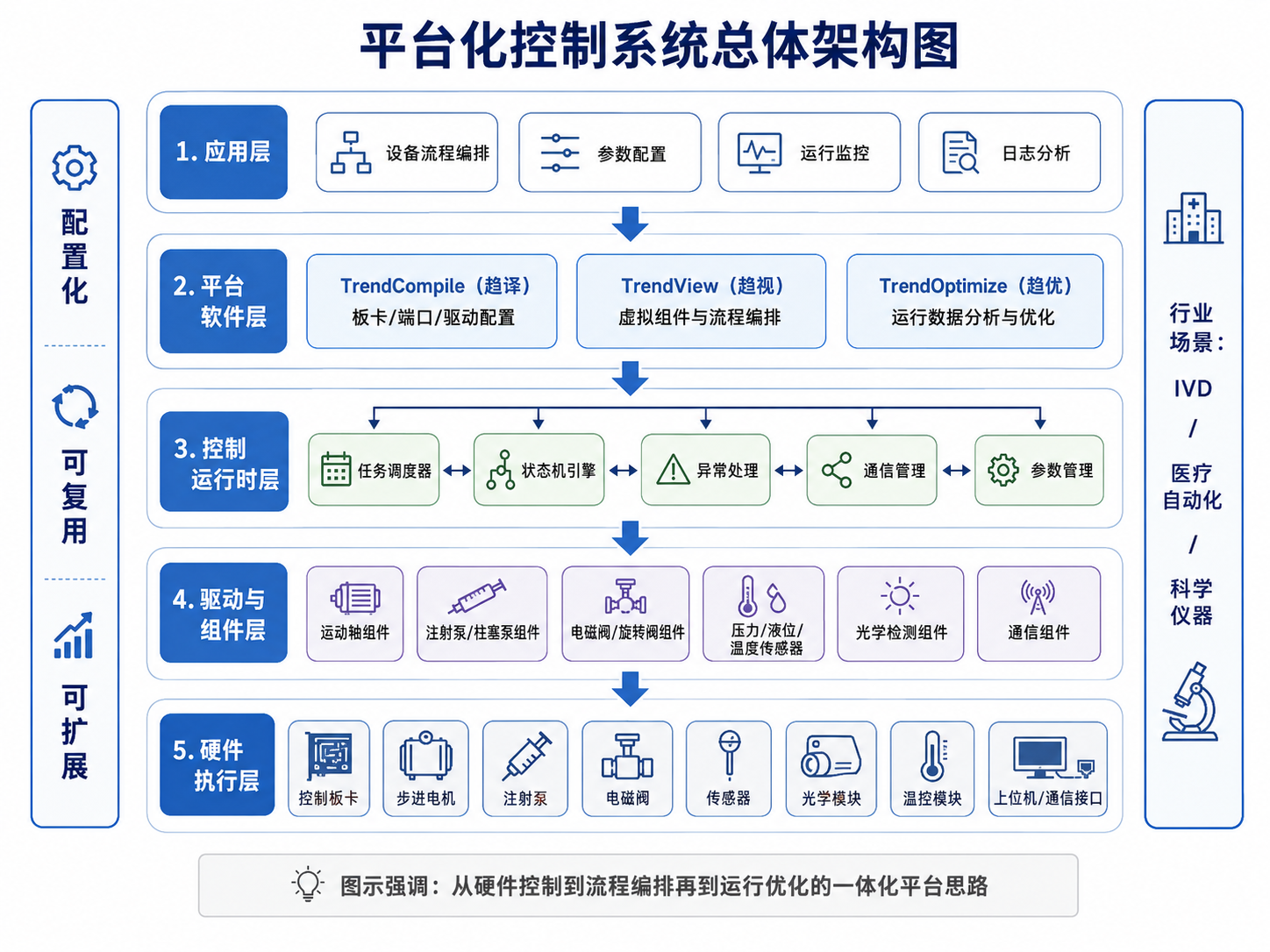

图1 平台化控制系统总体架构图

图1展示了平台化控制系统的总体关系：
上位机侧完成设备流程编排、参数配置、运行监控和日志分析；TrendView、TrendCompile、TrendOptimize 分别承担流程编排、板卡/驱动配置和运行数据优化；控制板卡侧负责任务调度、状态机管理、通信管理和异常处理；底层则连接步进电机、注射泵、电磁阀、传感器、光学模块和温控模块等执行单元。

四、从“写代码”到“配置系统”

在传统模式中，嵌入式开发者需要手动完成：

  1. 选择 MCU；

  2. 配置 IO；

  3. 编写驱动；

  4. 配置通信；

  5. 编写业务流程；

  6. 编写状态机；

  7. 调试异常处理；

  8. 对接上位机。

趋盛平台将其中大量重复性工作做成配置化流程。

1. 硬件配置层

通过板卡配置工具，开发者可以定义：

  • 哪个端口连接哪个电机；

  • 哪个 IO 控制哪个阀；

  • 哪个 ADC 采集哪个传感器；

  • 哪个串口连接哪个模块；

  • 每个执行器的默认参数；

  • 每个传感器的采样周期和报警阈值。

配置完成后，系统可以生成对应的硬件映射和基础固件配置。

这一步的价值在于：

硬件资源不再散落在代码中，而是形成清晰、可视化、可复用的工程配置。

2. 驱动适配层

对于泵、阀、电机、传感器等常见器件，平台沉淀成熟驱动库。

不同项目只需要选择对应组件类型和参数，而不必每次从零开始写驱动。

例如：

组件类型：注射泵
控制方式：步进电机
行程范围：0-60000 step
默认速度：3000 step/s
加速度：8000 step/s²
零位检测：光电开关
异常检测：超时 + 堵转 + 压力异常

这些参数可以通过配置文件或上位机工具下发，而不是写死在代码中。

3. 流程编排层

医疗自动化设备中大量动作是流程型逻辑。
例如一次加样动作可能包含：

针移动到样本位
下降到吸样高度
打开吸液阀
注射泵吸样
关闭吸液阀
针移动到反应杯
打开排液阀
注射泵排样
清洗针外壁
复位

如果每一个动作都由嵌入式工程师写死在代码中，调试和维护都会很困难。

平台化系统采用图形化流程编排思路，将底层动作封装成标准指令节点，上层可以通过可视化方式组合流程。

例如：

MoveAxis(X, 12000)
MoveAxis(Z, 3500)
OpenValve(V1)
PumpAspirate(P1, 50uL)
CloseValve(V1)
MoveAxis(X, 30000)
OpenValve(V2)
PumpDispense(P1, 50uL)
CloseValve(V2)

这让嵌入式工程从“写死业务逻辑”，逐渐转向“提供可靠、可复用的动作能力”。

五、关键技术实现：多执行器协同调度

在真实设备中，多个动作并不是简单串行执行。为了提高效率，很多任务需要并行或半并行执行。

例如：

  • X 轴移动时，注射泵可以提前准备；

  • 温控模块可以在液路动作期间持续稳定；

  • 光学检测可以等待液体稳定后自动触发；

  • 清洗流程可以和下一个样本准备流程交叠。

这就需要一个多执行器调度机制。

1. 任务模型

可以把每个动作抽象成一个任务：

typedef struct {
    uint16_t task_id;
    uint8_t component_id;
    uint8_t command;
    uint32_t param1;
    uint32_t param2;
    uint32_t timeout_ms;
    uint8_t dependency_count;
    uint16_t dependencies[8];
    uint8_t status;
} ControlTask;

每个任务包含：

  • 执行对象；

  • 动作命令；

  • 参数；

  • 超时时间；

  • 依赖关系；

  • 当前状态。

2. 依赖调度

例如：

Task 1：X轴移动到样本位
Task 2：Z轴下降
Task 3：打开阀V1
Task 4：注射泵吸液
Task 5：关闭阀V1

其中 Task 2 依赖 Task 1，Task 4 依赖 Task 3。

但温控任务、压力采集任务、通信任务可以并行运行。

调度器需要根据依赖关系判断哪些任务可以立即执行，哪些任务必须等待。

3. 状态机设计

每个任务可以采用统一状态机：

READY → RUNNING → DONE
              ↘ ERROR
              ↘ TIMEOUT
              ↘ ABORTED

这样做可以避免不同驱动各自处理状态，导致系统行为不一致。

4. 阀动作延迟与压力反馈控制伪代码

在液路控制中，阀动作不是瞬时完成的。
如果阀还没有完全打开，注射泵就开始吸液或排液，可能会造成瞬时阻力异常、压力波动，甚至导致加样量偏差。

因此，系统中需要把阀延迟、泵动作、压力稳定判断和异常处理放入统一状态机中。

下面是一段简化后的伪代码示例：

typedef enum {
    STEP_OPEN_INLET_VALVE,
    STEP_WAIT_VALVE_READY,
    STEP_PUMP_ASPIRATE,
    STEP_CLOSE_INLET_VALVE,
    STEP_OPEN_OUTLET_VALVE,
    STEP_PUMP_DISPENSE,
    STEP_WAIT_PRESSURE_STABLE,
    STEP_TRIGGER_DETECT,
    STEP_ERROR
} ProcessStep;

typedef struct {
    ProcessStep step;
    uint32_t timestamp;
    uint32_t valve_delay_ms;
    uint32_t stable_time_ms;
    uint32_t timeout_ms;
    uint32_t aspirate_volume_ul;
    uint32_t dispense_volume_ul;
    uint32_t aspirate_speed;
    uint32_t dispense_speed;
    float pressure_threshold;
} ProcessContext;

void process_run(ProcessContext *ctx)
{
    switch (ctx->step) {
    case STEP_OPEN_INLET_VALVE:
        valve_open(V1);
        ctx->timestamp = millis();
        ctx->step = STEP_WAIT_VALVE_READY;
        break;

    case STEP_WAIT_VALVE_READY:
        if (millis() - ctx->timestamp >= ctx->valve_delay_ms) {
            pump_aspirate(P1,
                          ctx->aspirate_volume_ul,
                          ctx->aspirate_speed);
            ctx->step = STEP_PUMP_ASPIRATE;
        }
        break;

    case STEP_PUMP_ASPIRATE:
        if (pump_is_done(P1)) {
            valve_close(V1);
            valve_open(V4);
            ctx->timestamp = millis();
            ctx->step = STEP_OPEN_OUTLET_VALVE;
        }
        break;

    case STEP_OPEN_OUTLET_VALVE:
        if (millis() - ctx->timestamp >= ctx->valve_delay_ms) {
            pump_dispense(P1,
                          ctx->dispense_volume_ul,
                          ctx->dispense_speed);
            ctx->step = STEP_PUMP_DISPENSE;
        }
        break;

    case STEP_PUMP_DISPENSE:
        if (pump_is_done(P1)) {
            ctx->timestamp = millis();
            ctx->step = STEP_WAIT_PRESSURE_STABLE;
        }
        break;

    case STEP_WAIT_PRESSURE_STABLE:
        if (pressure_is_stable(ctx->pressure_threshold,
                               ctx->stable_time_ms)) {
            trigger_detect();
            ctx->step = STEP_TRIGGER_DETECT;
        } else if (millis() - ctx->timestamp > ctx->timeout_ms) {
            ctx->step = STEP_ERROR;
        }
        break;

    case STEP_TRIGGER_DETECT:
        log_info("Detection triggered.");
        break;

    case STEP_ERROR:
        emergency_stop();
        valve_close_all();
        log_error("Pressure not stable or valve timeout.");
        break;
    }
}

这段伪代码体现了几个关键点：

  • 阀打开后增加延迟等待；

  • 泵吸液和排液由状态机控制；

  • 压力稳定后才触发检测；

  • 超时或压力异常时进入安全处理；

  • 所有动作均可记录日志，便于后续分析。

5. 压力反馈闭环微调

在部分高精度液体输送场景中，仅靠步数或速度参数并不能完全保证输送稳定性。
当液体黏度、管路阻力、阀响应时间发生变化时，可以引入压力反馈，对泵速度进行微调。

简化逻辑如下：

float pressure_feedback_adjust(float target_pressure,
                               float current_pressure,
                               float base_speed)
{
    float error = target_pressure - current_pressure;
    float adjust = 0.8f * error;

    float new_speed = base_speed + adjust;

    if (new_speed > MAX_PUMP_SPEED) {
        new_speed = MAX_PUMP_SPEED;
    }

    if (new_speed < MIN_PUMP_SPEED) {
        new_speed = MIN_PUMP_SPEED;
    }

    return new_speed;
}

这类反馈控制可以用于：

  • 检测液路堵塞；

  • 判断阀响应异常；

  • 识别气泡或液路阻力变化；

  • 在允许范围内微调泵速；

  • 提高排液稳定性和重复性。

六、工程实践：以液路控制为例

在 IVD 和生命科学仪器中，液路控制是非常典型的复杂嵌入式场景。

一个常见液路单元可能包含：

  • 一个注射泵；

  • 多个电磁阀；

  • 一个压力传感器；

  • 多个液路通道；

  • 一个反应池或检测池；

  • 清洗液和废液通路。

一次完整动作可能是：

打开进液阀
注射泵后退吸液
关闭进液阀
打开出液阀
注射泵前进排液
关闭出液阀
等待压力稳定
触发检测

表面看只是几个动作，但真正工程化时会遇到很多问题。

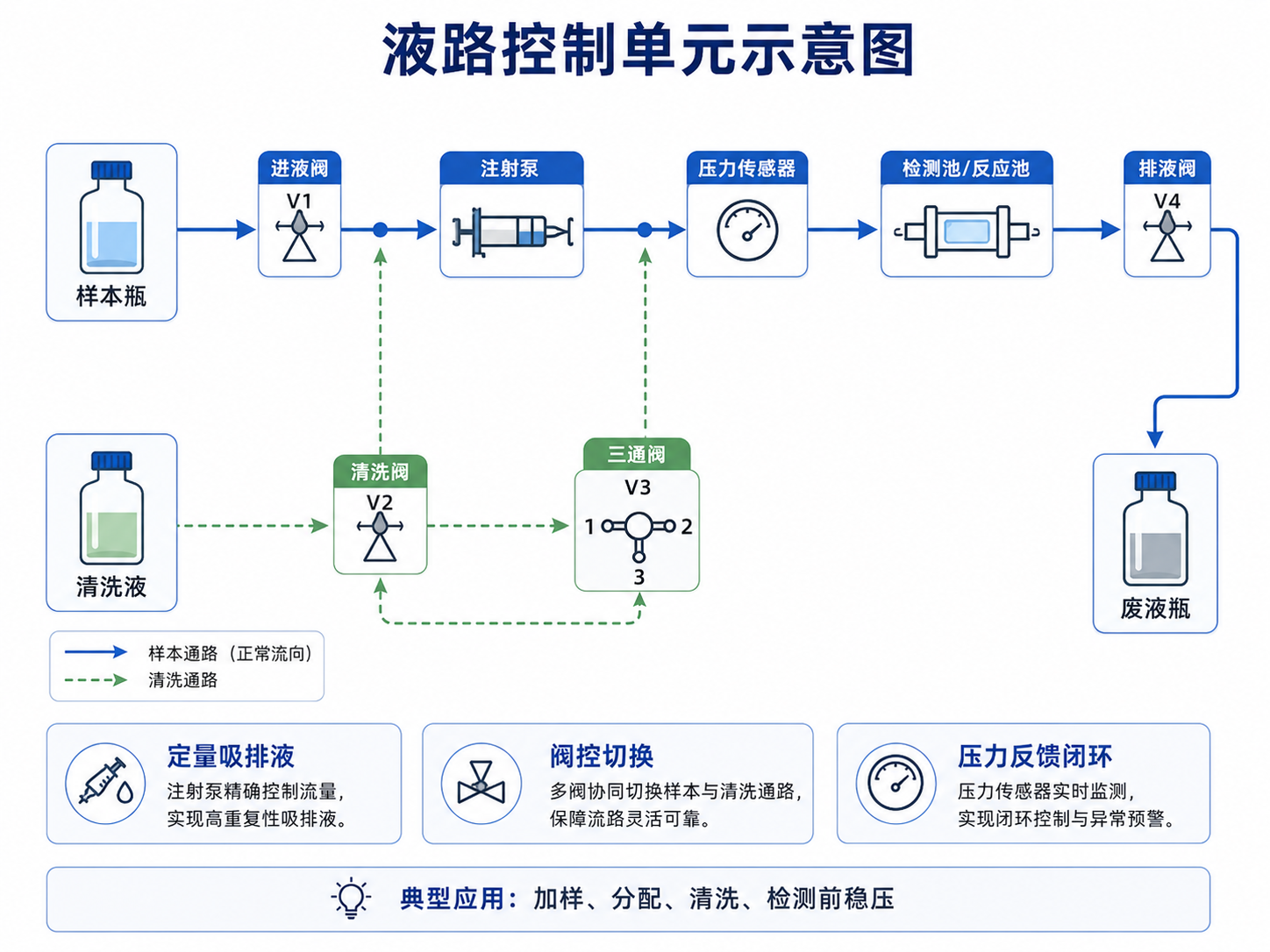

图2 液路控制单元示意图

图2展示了一个典型液路控制单元。
样本从样本瓶经过进液阀进入注射泵，再通过压力传感器进入检测池或反应池，最终经排液阀进入废液瓶。清洗液可以通过独立阀路进入主流路，实现清洗、排空和检测前稳压。

这类液路单元虽然结构并不复杂，但对控制系统提出了较高要求：

1. 阀响应延迟

电磁阀并不是指令发出后立即完成动作。
如果泵动作过早启动，就可能出现阀尚未完全打开、液体阻力异常、压力波动等问题。

因此系统需要支持动作间延迟：

OpenValve(V1)
Delay(20ms)
PumpAspirate(P1, 50uL)

这个延迟不应该散落在业务代码里，而应该作为组件参数或流程节点参数进行统一管理。

2. 压力反馈

在高精度液体输送中，仅依靠步数或时间并不一定能保证液体稳定输送。
压力传感器可以用于判断：

  • 是否堵塞；

  • 是否有气泡；

  • 阀是否打开异常；

  • 液路是否存在阻力变化；

  • 排液过程是否稳定。

平台可以将压力反馈作为流程判断条件：

如果压力超过阈值 → 停止泵 → 关闭阀 → 上报异常
如果压力稳定在目标范围 → 继续下一步检测

3. 参数可调

不同液体黏度、管路长度、泵规格、阀响应特性都会影响动作参数。
如果参数都写死在固件里，现场调试会非常低效。

平台化系统可以把关键参数配置化：

  • 吸液速度；

  • 排液速度；

  • 阀动作延迟；

  • 压力阈值；

  • 稳定等待时间；

  • 超时时间；

  • 回零速度；

  • 异常重试次数。

这些参数可以在上位机或配置工具中调整，减少反复修改固件的成本。

4. 调试数据闭环

平台化控制系统不仅要能执行流程，还要能分析流程。

例如在一次排液过程中，系统可以同时记录：

  • 阀开启时间；

  • 泵启动时间；

  • 泵停止时间；

  • 压力变化曲线；

  • 压力稳定时间；

  • 异常报警点；

  • 当前参数版本；

  • 当前流程节点。

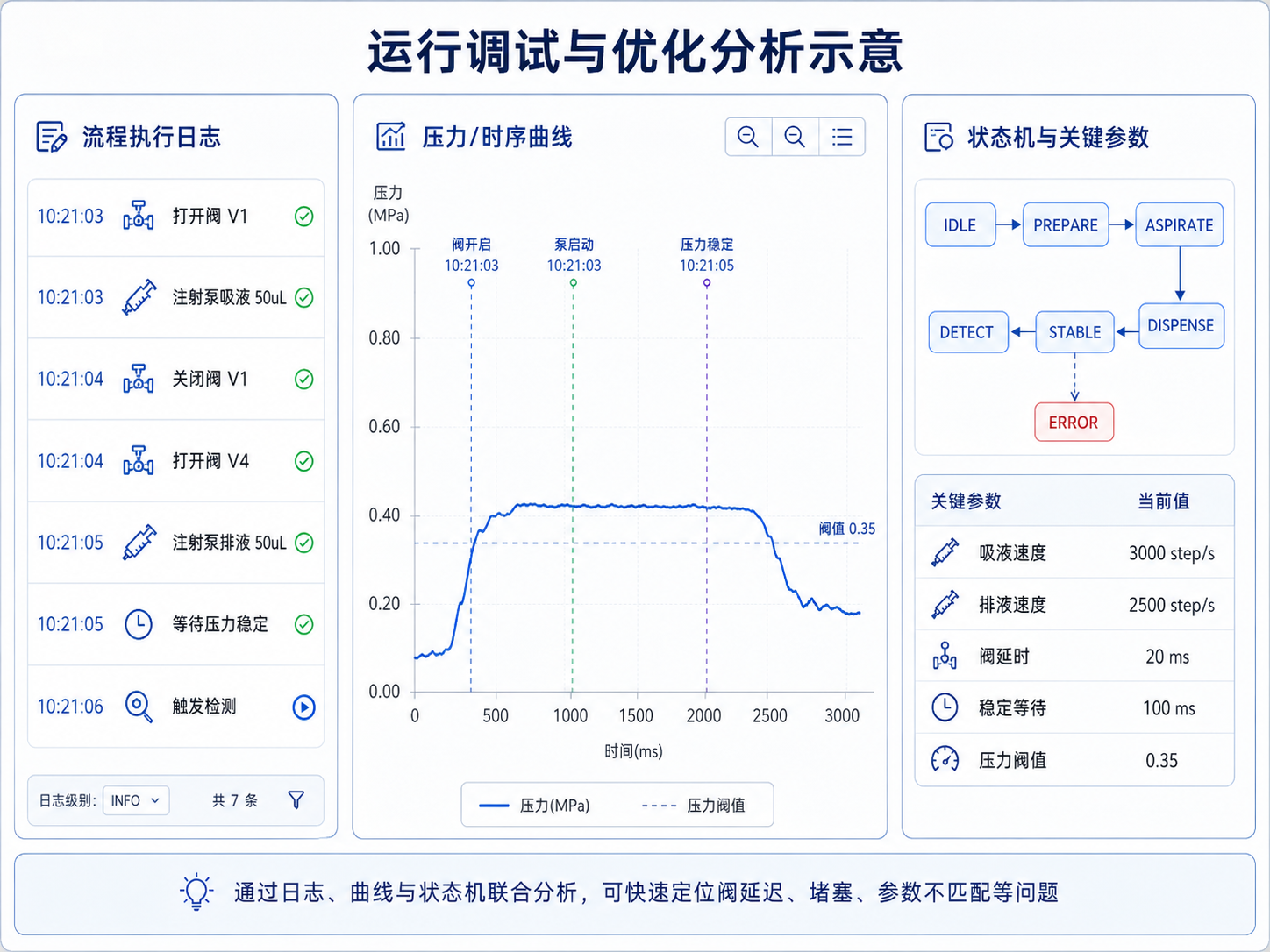

图3 运行调试与优化分析界面示意

图3展示了一个典型的运行调试与优化分析思路。
左侧是流程执行日志，中间是压力/时序曲线，右侧是状态机和关键参数。通过日志、压力曲线和状态机联合分析，可以快速判断问题来源：

  • 如果阀开启后压力迟迟不上升，可能是阀响应延迟或流路未导通；

  • 如果泵启动后压力瞬间过高，可能是液路堵塞或阀未完全打开；

  • 如果压力曲线波动过大，可能是气泡、管路弹性或速度参数不匹配；

  • 如果压力稳定时间过长，可能需要优化泵速、阀延时或稳压等待时间。

这种分析方式使调试从“凭经验猜测”转向“基于日志和传感器数据定位问题”。

七、平台化带来的价值

1. 对嵌入式工程师的价值

平台化不是削弱嵌入式工程师的价值，而是让工程师从重复劳动中解放出来。

过去大量时间花在：

  • 重复写驱动；

  • 重复调 IO；

  • 重复改流程；

  • 重复处理通信协议；

  • 重复定位状态异常。

平台化之后，工程师可以更多关注：

  • 驱动稳定性；

  • 调度机制；

  • 实时性；

  • 安全机制；

  • 异常恢复；

  • 系统架构；

  • 工程复用。

这才是嵌入式全栈能力真正的体现。

2. 对产品研发的价值

对于医疗器械和科学仪器企业来说，平台化控制系统可以显著提升研发效率：

  • 新产品开发周期缩短；

  • 旧项目经验可以复用；

  • 不同产品之间硬件和软件架构统一；

  • 现场调试更方便；

  • 后续维护成本降低；

  • 质量体系和验证过程更清晰。

尤其对于小型研发团队和初创企业而言，平台化控制系统可以帮助其把有限资源集中在核心检测原理、试剂体系、算法和临床应用上，而不是长期陷入底层控制系统反复开发。

3. 对行业的价值

医疗自动化设备正在从单一功能设备，走向模块化、平台化和多项目联检。

这意味着嵌入式系统也必须升级：

从单板控制 → 多模块协同
从固定流程 → 可配置流程
从手写驱动 → 驱动库复用
从项目定制 → 平台化开发
从经验调试 → 数据化优化

这不仅是软件架构变化，也是嵌入式开发模式的变化。

八、趋盛的实践方向：Trend 系列平台

围绕上述思路，趋盛科技构建了面向医疗自动化和科学仪器的 Trend 系列平台，主要包括 TrendCompile、TrendView 和 TrendOptimize。

1. TrendCompile：板卡与驱动配置

TrendCompile 负责完成硬件资源、端口、驱动和器件参数的配置。

它解决的是：

这套设备有哪些硬件？每个硬件连接在哪里？应该用什么驱动和参数？

通过配置化方式，把硬件连接关系、驱动参数、执行器类型统一管理，减少大量重复固件适配工作。

2. TrendView：流程可视化编排

TrendView 负责把底层执行器动作组织成完整工艺流程。

它解决的是：

设备要按什么顺序执行动作？哪些动作可以并行？哪些动作需要等待条件？

对于注射泵、阀、运动轴、传感器、检测模块等组件，可以通过图形化方式进行流程编排，便于研发调试和方案验证。

3. TrendOptimize：运行分析与优化

TrendOptimize 面向运行数据分析。

它解决的是：

系统执行过程中是否稳定？动作是否存在延迟？压力、位置、时间参数是否需要优化？

通过采集运行日志、传感器数据和执行指令，可以帮助工程师分析流程瓶颈和异常原因。

九、一个典型开发流程

基于平台化模式，一个新设备的控制系统开发流程可以变成：

1. 确认设备功能和执行器清单
2. 选择控制板卡和扩展模块
3. 配置电机、泵、阀、传感器等组件
4. 生成基础固件和通信接口
5. 在可视化工具中编排动作流程
6. 下载流程并联机调试
7. 采集运行数据
8. 根据压力、时序、位置等数据优化参数
9. 固化稳定版本
10. 进入产品验证和量产导入

与传统模式相比，这种流程的核心变化是：

嵌入式工程不再只交付一份固件，而是交付一套可持续演进的控制平台。

十、思考：嵌入式全栈的未来不只是“更底层”，也是“更系统”

很多人理解嵌入式高手，往往想到：

  • 会写驱动；

  • 会看寄存器；

  • 会调 RTOS；

  • 会分析总线波形；

  • 会优化中断和 DMA；

  • 会处理内存和实时性问题。

这些能力当然重要。

但在复杂行业设备中，真正的全栈嵌入式能力，还包括：

  • 对硬件系统的抽象能力；

  • 对业务流程的建模能力；

  • 对异常状态的管理能力；

  • 对跨项目复用的架构能力；

  • 对上位机、固件、硬件和工艺流程的协同能力；

  • 对产品长期维护和迭代的工程判断能力。

医疗自动化设备、科学仪器、工业装备、汽车电子等领域，都会越来越需要这种系统级嵌入式能力。

未来的嵌入式开发，不会只是“Ctrl+C 调包”，也不会只是“拿电烙铁焊板子”。

它会越来越像一套完整的工程系统：

硬件可配置
驱动可复用
流程可编排
状态可追踪
数据可分析
异常可恢复
平台可演进

这也是趋盛科技希望推动的方向：

让复杂自动化设备的控制系统开发，从一次次重复造轮子，走向模块化、平台化和可持续复用。

结语

嵌入式开发的硬核，不只体现在某一段底层代码写得多漂亮，也体现在能否把复杂系统长期稳定地跑起来。

对于医疗器械和科学仪器这样的行业场景来说，每一个泵、每一个阀、每一个传感器、每一个状态机，最终都服务于一个更大的目标：

让设备更稳定，让研发更高效，让产品更快落地。

从写驱动，到搭系统；
从项目开发，到平台复用；
从单点控制，到全栈架构。

这或许正是嵌入式开发者下一阶段真正值得证明的硬实力。
