这部分和MCU使用是相仿的。在mcu里，都是mcu信号直接到PIN脚的映射。比如：那么，在使用cpld里，除了上述的“mcu信号到Pin脚”关联外，还允许“mcu信号到cpld信号”和“cpld信号到Pin脚”的两种关联。这里描述的三种关联，是常见的三种信号关联方式。详细使用方法，后续会介绍。这里需要知道的是，每次VE文件修改完以后，都要重新走一遍整个流程（从prepare LOGIC开始）。

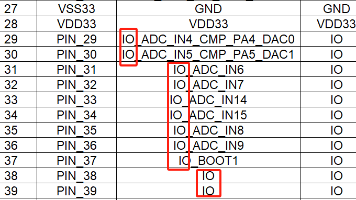

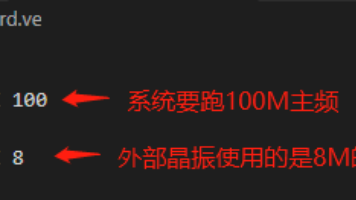

的意思，后边跟的内容是宏定义的内容。-D后可加空格，可不加空格。2. 如果接入到别的IO引脚（如PIN_2）：VE配置中，除了配置 HSECLK项 外，还需要配置PLL_CLKIN项，如图：同时，需要在platformio.ini里增加配置：-D BOARD_HSE_BYPASS=SYS_HSE_NONE注：上边的。

上边章节“ADC/DAC的使用”部分，描述了使用默认logic的方法。默认logic中只包含了ADC/DAC/CMP的功能，如果有额外需求，则需要构建自定义logic。在自定义logic中，可以编写cpld，为芯片增加更多的功能支持。构建的详细流程，参考《AG32下fpga和cpld的使用入门.pdf》，或。

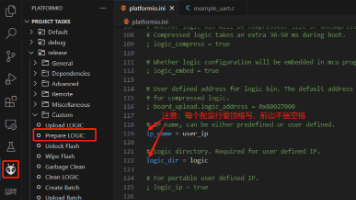

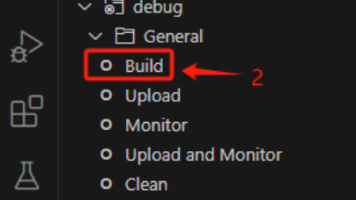

编译（debug）：pio run -e dev -v#串口烧录ve配置：pio run -e serial -t logic#串口烧录code：pio run -e serial -t uploadjlink烧录ve配置: pio run -e release -t logicjlink烧录code: pio run -e release -t upload注：这里的烧录VE，其实是烧录logi

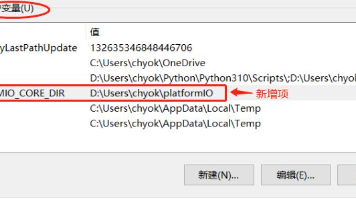

需要的PC环境：64位系统，Win8.1/Win10/Win11 （注：不支持Win7）开发软件包及SDK下载：二、在安装以上软件前，请确认PC的用户名是否为英文。有个简单地确认方式：打开cmd面板，可以看到当前用户名，如下如果这里是英文，可以直接跳过该步骤，进入后续的软件安装。如果这里含有中文，则必须如下处理（二选一）：1.修改用户名为英文（修改方法自行百度）；2.在环境变量中增加变量以指定安装

HyperBus 接口是一种高性能、低引脚数的 DDR（双倍数据速率）接口，旨在为主机控制 器和外设（如闪存、SRAM 等）之间提供高效的数据传输。该接口采用 12 个信号引脚，包括一 个差分时钟对（或单端）、一个读写数据选通（RWDS）信号、一个片选（CS#）信号以及 8 个双向数据（DQ）信号。（直接内存访问）：便捷性较低，但数据速率可达 200MB/s 以上。在此基础上，我们还提供了 RGB

根据AHB时序，在一次传输中，cpld（slave端）会先拿到addr地址，读或写的标记，然后交互ready信号后，开始。样例展示到这里，mcu和cpld的交互上：交互信号、跟ahb交互数据、跟apb交互数据，基本的交互通路已经建立。当控制mcu的gpio4_1高低切换时，cpld中的iocvt_chn_out_data，会对应来变化。这里的iocvt_chn_out_data，就是对接到mcu的

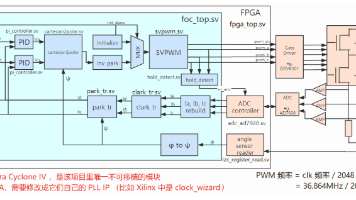

其核心是将电机的定子电流分解为磁通分量（d轴电流）和转矩分量（q轴电流），并通过Park和Clark变换将三相交流系统转换为直流系统（dq域），实现独立控制，其广泛应用于电动汽车、工业自动化、机器人等领域。本项目较全面实现了ISP的算法模块，并且这些模块在FPGA板上成功运行，利用FPGA的并行处理能力，显著提升了图像处理的效率和质量。涉及的处理模块包括坏点校正、黑电平校正、拜耳降噪、数字增益、去

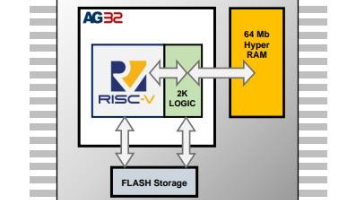

超强性能，超大ram，双核芯片。没错，就是这款，完美契合LED行业等需要超大内存的场景。AG32VH407VGT6支持RGB屏幕的开发板。带触摸（iic接口）。主频：sram（cpld部分）200M主频。cpld核：2k逻辑单元+4个M9K。该样例展示：基于LVGL的图形样例。依靠cpld内部逻辑驱动刷屏。双核+大Ram+大尺寸。mcu主频：248M。

其核心是将电机的定子电流分解为磁通分量（d轴电流）和转矩分量（q轴电流），并通过Park和Clark变换将三相交流系统转换为直流系统（dq域），实现独立控制，其广泛应用于电动汽车、工业自动化、机器人等领域。本项目较全面实现了ISP的算法模块，并且这些模块在FPGA板上成功运行，利用FPGA的并行处理能力，显著提升了图像处理的效率和质量。涉及的处理模块包括坏点校正、黑电平校正、拜耳降噪、数字增益、去
