text(string, x, y, color, *, font_name='font5x8.bin', size=1)将文本以可变大小放置在起点为（x，y）的屏幕上，文本大小size缺省值为1，字体库font_name缺省为font5x8，文本内部支持转义字符’\n'换行。circuitpython8.x使用iic接口驱动四线1306屏幕，屏幕参数128x64，由于屏幕是单色，所以衍射只用两种

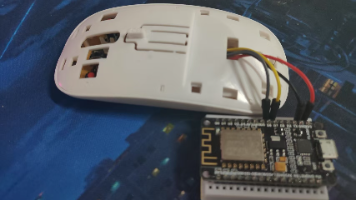

FCT3065鼠标传感器的再利用

这里写入和读取都是通过发送数据实现，也就是说，把发送和接收引脚短接进行实验时，使用write和readinto都是不能看到实验现象的，这和spi通信的特点有关，在读取接收的数据时，是写入数据发送，这样就可以接收到从机发送的数据，所以是读取的从机还没有发送的数据，而使用write_readinto就可以看到通信实验现象，因为它同时进行写入和读取操作。收发数据的格式是字节数组bytearray，该类型

dhtDevice = adafruit_dht.DHT11(board.GP28)选择一个引脚作为数据读取引脚。dht11支持3~5v供电，所以可以使用vout引脚对它供电，3.3v引脚用来给屏幕供电，不需要额外拓展引脚。使用circuitpython8.x环境，硬件dht11，电压范围3~5v。显示时注意每次刷新需要清空上一次的内容，否则会出现像素糊在一起的情况。用到的库adafruit_dh

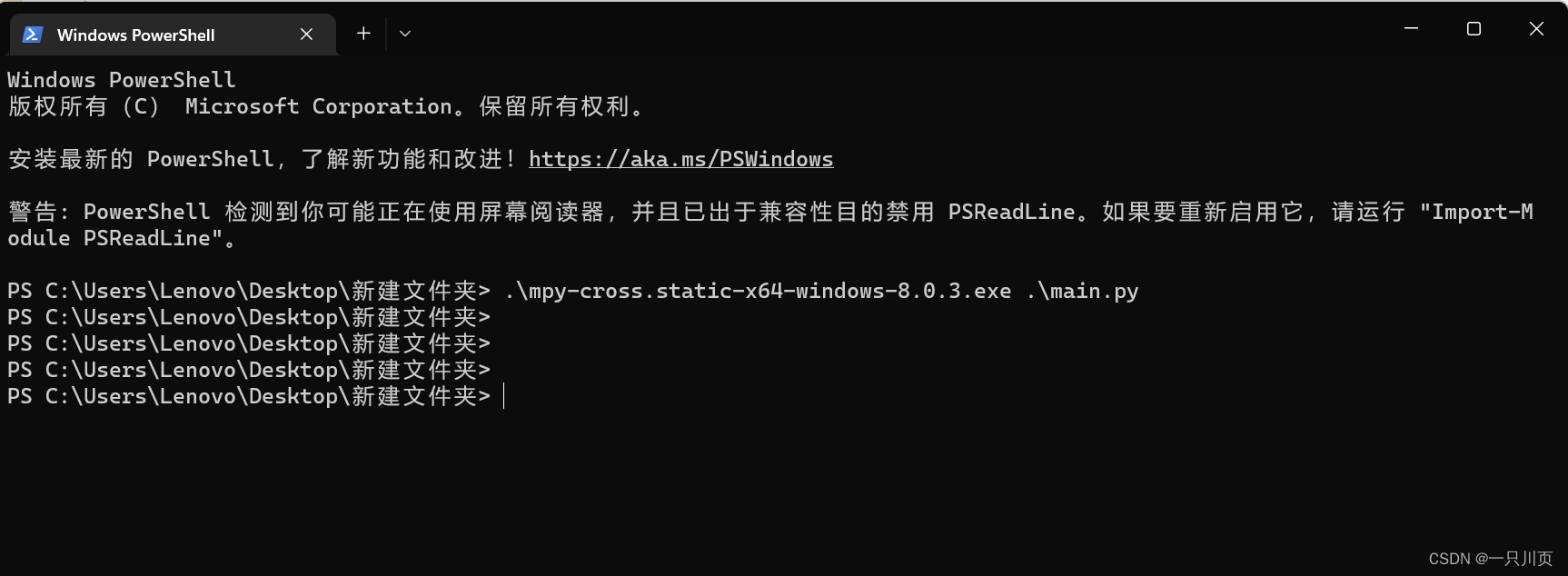

使用方法，将py文件和工具放到同一个文件夹里，然后再该文件夹下打开cmd窗口（右键-在在终端打开），输入 .\mpy-cross.static-x64-windows-8.0.3.exe.\xxx.py，xx.py就是用来生成mpy的源文件，在输入命令时打入前几个字符后按TAB键可以自动补全，回车即可看到生成的mpy文件，像普通模块一样导入使用即可。因此，为了减小代码存储空间，可以将代码预处理，转

模块，同时注意要连接vref和gnd，才能正常使用内部adc（用来采集芯片温度）来正常工作，一开始以为片内的温度传感坏了，具体看下面的例子。树莓派pico引出了3个可用的adc引脚，可以实现0~3.3V采样范围，使用。注意，以上提到的模块均为内置模块。输入，使用adc1（GP27）片内温度有专门的模块，在。

实现方法非常巧妙，利用寄生电容充放电以及普通gpio检测电平，只需要外接大电阻下拉就可以低成本实现触摸检测，同时多次采样可以降低误差。

故障不太一样，但是让我注意到我的板子上的蓝色led有时会闪烁一下，这不正常，于是我使用帖子里面通过的固件进行flash覆盖，应该可以覆盖错误的存储信息，也许是存储的boot或者code文件出现了问题。这里提供的固件大小是4mb，我的设备刚好是4mb，所以那个完全覆盖，如果设备不是这个大小的，可以参考上面的帖子，自行编译一个固件，或者使用其他的flash覆盖工具。一开始以为是坏了（磕碰在所难免），但

这里使用定时器作为延时，单位为秒，使用exti的软件触发方式，配置见代码，在main里进行触发软件中断。

在初始化时，使用busio.UART()方法创建uart对象，参数列表为TX，RX ，波特率，可以参考引脚图选择功能引脚。调用circuitpy的busio模块来使用uart，除此以外，spi、iic等要需要使用该模块，使用方法见。收发数据的格式是字节数组，该类型要求数据不可变，因此如果要修改，需要额外新建，然后将其转换为字节数组。然后是注意bytearray方法，它要求输入参数是可迭代对象，建议
