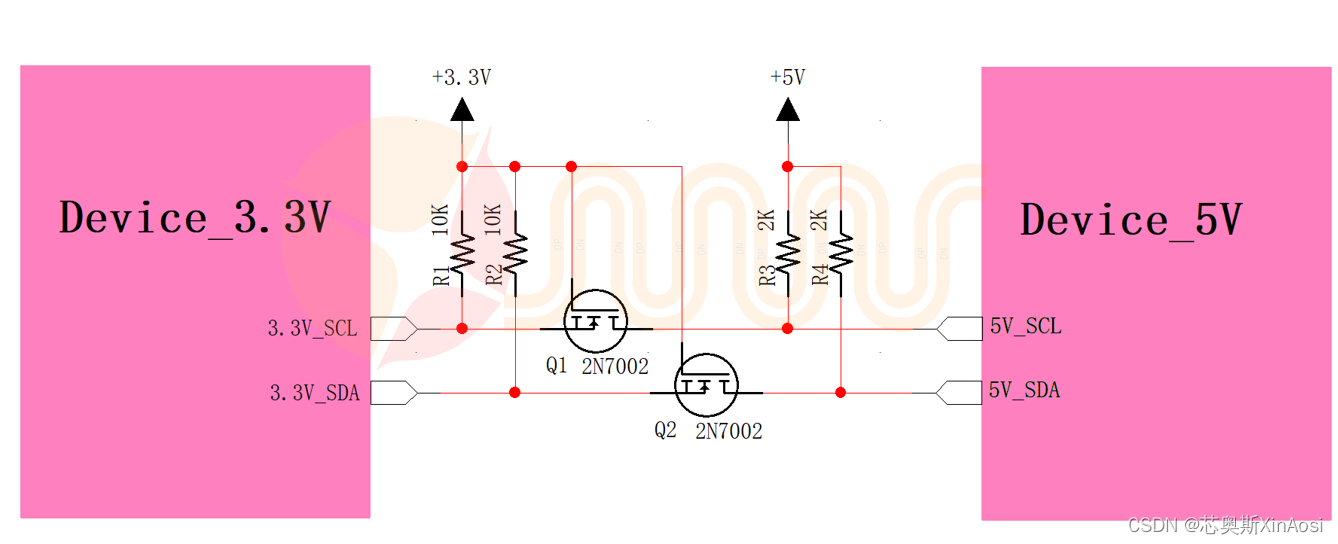

R1和R2不一定是用10K电阻，也可以用4.7K的电阻，4.7K的上拉电阻，肯定比10K的驱动能力强，但它功耗会比10K的功耗高，所以一般情况下，我们只是两个芯片之间的电平转换，10K上拉电阻就可以满足了。我们只需要分别给VCCA和VCCB供上两个不同的电平，那对应的A口也就输出VCCA一样的电平，同理，B口输出的电平跟VCCB的一样，以往我们用一些独立元件搭建的电平转换电路，都只需要一颗芯片就可

1.数据2+2.数据2屏蔽3.数据2-4.数据1+5.数据1屏蔽6.数据1-7.数据0+8.数据0屏蔽9.数据0-10.时钟+11.时钟屏蔽12.时钟-13.CEC14.保留15.SCL16.SDA17.DDC/CEC地18.+5V电源19.HPD。

1.数据2+2.数据2屏蔽3.数据2-4.数据1+5.数据1屏蔽6.数据1-7.数据0+8.数据0屏蔽9.数据0-10.时钟+11.时钟屏蔽12.时钟-13.CEC14.保留15.SCL16.SDA17.DDC/CEC地18.+5V电源19.HPD。
