MATLAB代码:需求响应与动态热额定值相结合，以增加变压器储备和使用寿命 参考文档:《Demand Response Coupled with Dynamic Thermal Rating for Increased Transformer Reserve and Lifetime》 仿真平台：MATLAB+YALMIP 主要内容:一种将需求响应程序与动态热额定值相结合的策略，以确保为负载连接提供变压器储备。 该解决方案是昂贵的网格加强件的替代方案。 (2) 方法：所提出的方法首先在负载和环境温度的严格假设下考虑 N-1 模式，然后确定违反变压器约束的一年中的关键时期。 对于每个关键时期，集成管理/规模问题在YALMIP 中得到解决，以找到确保负载连接所需的最小需求响应。 然而，由于变压器的非线性热模型，优化问题在长时间内变得难以处理。 为了克服这个问题，这里应用了经过验证的分段线性化。 关键词：需求响应； 动态热额定值； 灵活性; 承载能力； 变压器

系统概述

本代码库实现了一个创新的电力系统优化框架，将需求响应（Demand Response）与变压器动态热额定值（Dynamic Thermal Rating）技术相结合，旨在提升变压器运行储备容量并延长其使用寿命。系统通过数学优化方法，在满足变压器热约束的前提下，智能调度灵活性资源，实现电力系统的高效可靠运行。

核心功能模块

1. 数据预处理模块

系统包含专门的数据转换函数，实现不同时间分辨率数据间的无缝转换：

Convert2hours函数：将分钟级数据聚合为小时级数据，采用均值计算方法确保数据精度。该函数支持多种时间分辨率（2、3、4、5、6、8、10、12、15、20、30、60分钟），具备输入验证机制，确保数据处理的可靠性。

Convert2minute函数：执行反向转换，将小时级数据扩展为分钟级数据，保持每小时内的数值恒定，为高精度热模型计算提供必要的数据基础。

2. 变压器热建模引擎

distribution_transformer函数构成了系统的物理核心，基于IEC 60076-7标准实现ONAN配电变压器的精确热动态模型：

• 计算绕组热点温度（HST）和顶层油温（TOT）
• 评估变压器绝缘老化当量（AEQ）
• 采用差分方程迭代求解热动态过程
• 集成关键热参数：油时间常数、绕组时间常数、损耗比、温度指数等

该模型能够准确预测变压器在不同负载和环境条件下的热行为，为优化决策提供物理约束。

3. 分段线性化优化框架

Linearilized_optim函数是系统的主要优化引擎，采用混合整数线性规划方法：

优化变量设计：

• 灵活性功率（Pflex）：储能系统的充放电功率
• 变压器功率（Ptr）：电网输入功率
• 灵活性容量（Pflexmax, Eflexmax）：储能系统的功率和能量容量
• 热状态变量：温度上升分量和分段线性化辅助变量

创新性的分段线性化技术：

系统对变压器热模型中的非线性函数进行精确的分段线性逼近：

• 油温上升函数：$f1(K) = \left(\frac{1+K^2R}{1+R}\right)^x \Delta\theta{or}$
• 热点梯度函数：$f2(K) = K^y \Delta\theta{hr}$
• 老化函数：$f{AEQ}(\thetah) = 2^{(\theta_h-98)/6}$

computeXBKPbest函数采用组合优化方法自动寻找最佳断点位置，确保线性化精度与计算效率的最佳平衡。

4. 约束管理系统

系统构建了完整的约束体系，确保运行安全性和设备寿命：

电力平衡约束：

Pflex + Ptr == Pload  % 功率平衡方程

储能运行约束：

• 荷电状态（SOC）上下限约束
• 始末SOC条件约束
• 功率双向或单向限制（根据运行模式）

变压器安全约束：

• 电流限值（1.5 pu）
• 热点温度限值（120°C）
• 油温限值（105°C）
• 老化当量约束（AEQ ≤ 1 pu）

5. 多模式运行支持

validation_run函数支持两种典型的需求响应模式：

能量削减模式（Energy Shedding）：

• 初始SOC = 100%，最终SOC = 0%
• 单向放电，永久性降低负载
• 适用于峰值削减和紧急情况

能量转移模式（Energy Shifting）：

• 初始SOC = 50%，最终SOC = 50%
• 双向充放电，能量守恒
• 适用于负荷整形和经济优化

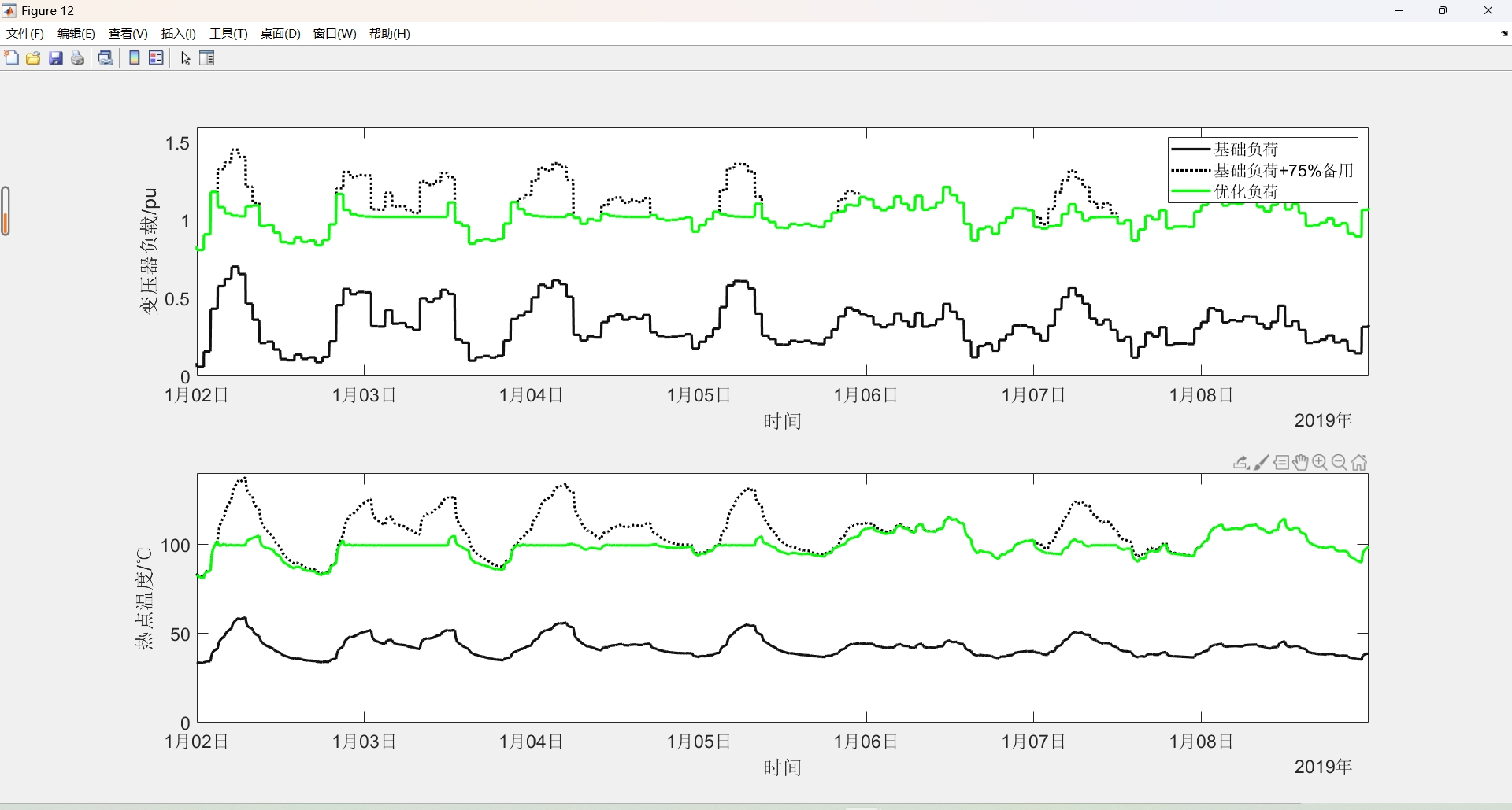

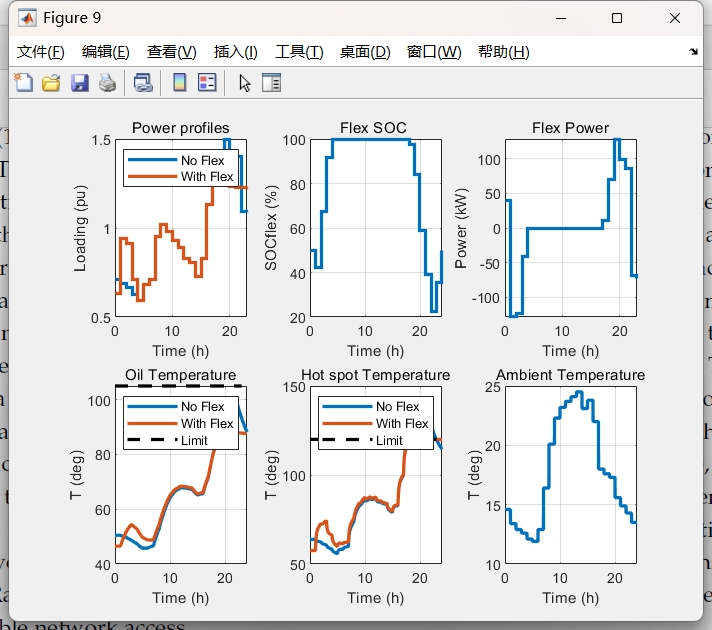

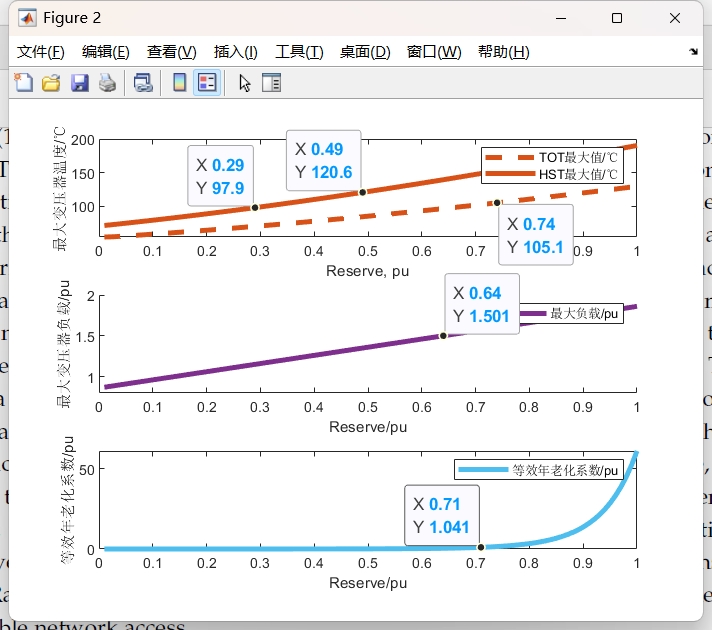

6. 可视化与分析工具

系统提供全面的结果可视化功能，包括：

• 功率曲线对比（基础情景 vs 优化情景）
• 温度变化趋势分析
• 储能SOC轨迹监控
• 老化评估和热约束验证

算法优势与创新

计算效率突破

与传统非线性优化方法相比，本系统采用的分段线性化方法在保持精度的同时显著提升计算效率：

• 线性规划求解器（如linprog）替代计算密集型非线性求解器
• 支持更长优化周期（从数天到全年）
• 实时或准实时运行能力

精度保证机制

通过自适应分段线性化和误差控制：

• 热点温度计算误差通常低于2%
• 油温计算误差低于1%
• 老化当量计算满足工程精度要求

工程实用性

系统设计充分考虑了实际工程应用需求：

• 标准数据接口支持
• 参数化配置框架
• 结果验证和误差分析
• 多场景比较功能

应用价值

该代码系统为电力公司、配电网运营商和工业用户提供了强大的决策支持工具，能够：

1. 提升变压器容量利用率：通过动态热评级挖掘变压器隐藏容量
2. 延长设备寿命：智能控制热应力，减少绝缘老化
3. 降低投资成本：推迟或避免变压器扩容投资
4. 增强系统灵活性：集成分布式储能和需求侧资源
5. 提高供电可靠性：预防性热管理避免设备故障

这套创新性的方法框架代表了电力系统优化领域的重要进展，为构建更加智能、高效和可靠的能源基础设施提供了技术支撑。
