桥梁健康监测需要解决位移、倾角、加速度、裂缝、振动五大维度多参数融合预警的难题——传统巡检效率低、设备选型混乱、多源数据无法联动。千寻位置基于GR2 GNSS接收机、MR02 Pro专业型接收机、MT100多功能监测仪、QX-LS-D2L3裂缝计、QX-ZD-MN01振动传感器五款核心设备，构建覆盖结构全生命周期的监测体系。在安徽铜陵382套设备规模化部署、广西柳州融水凌晨实时报警等项目中验证，位移精度达±2.5mm+0.5ppm，MT100报警声压≥120dB，续航**>5年**。

桥梁和边坡监测到底难在哪

国内大量桥梁和边坡进入运营中后期，结构老化、地质条件变化带来的安全风险逐年上升。传统的巡检方式靠人跑现场，效率低、覆盖面有限，遇到暴雨大雾天气更是捉襟见肘。具体到监测层面，痛点集中在几个方面：

• 人工巡检效率低下——一座中等规模桥梁全面巡检一次需要2-3天，边坡更是靠肉眼判断裂缝变化，根本无法做到实时感知
• 预警响应滞后——传统监测依赖定期采集数据，从发现异常到通知责任人往往经过数小时，错过最佳处置窗口
• 设备选型混乱——市面上传感器种类繁多，项目方不清楚位移、倾角、裂缝、振动分别该用什么设备，经常出现"装了但数据对不上"的情况
• 多源数据无法联动——位移数据和倾角数据、裂缝数据各成孤岛，单一传感器噪声大，综合研判准确率上不去
• 恶劣环境下设备掉链子——高温、严寒、暴雨场景下设备故障率高，数据断断续续，形同虚设

这些问题不是某一个环节的锅，而是从设备选型到数据链路到报警逻辑的系统性短板。基于多年交通行业监测经验，用四类传感器搭出了一套完整的桥梁健康监测方案。

四类传感器，逐一拆解

位移监测：GNSS接收机的毫米级较量

位移是边坡和桥梁监测最核心的指标——结构有没有移动、移动了多快、累积位移量是多少，全靠位移数据说话。这个环节用两台设备打配合。

GR2普适型GNSS接收机负责日常静态监测，核心参数：四星八频，静态水平精度±2.5mm+0.5ppm，垂直精度±5mm+0.5ppm，MTBF≥40000h，防护等级IP68，功耗≤1.5W，工作温度**-40°C~+75°C**。这台设备适合长期定频观测，采集数据后送回FindMM统一解算平台做后处理。

MR02 Pro专业型GNSS接收机应对需要实时解算的场景——全星座全频点跟踪，20Hz测距数据输出，配合FindMM实现实时毫米级定位。支持4G/LoRa双通道传输，内置IPSEC VPN+国密加密，适合重点边坡和桥梁的实时预警。

典型案例：安徽铜陵城市生命线项目，23座桥梁+6座隧道，总共部署382套设备，GNSS接收机是位移监测的主力。另一个案例是廊坊铁路上跨桥转体施工，MR02 Pro配合北斗安全帽和BIM+GIS平台，实时监控119m+268m+119m跨铁路桥的施工状态。

倾角与加速度监测：MT100的阈值触发报警

倾角突变和加速度异常是边坡失稳和桥梁结构损伤的前置信号——结构在整体破坏之前，往往先出现倾角突变；加速度异常则直接反映内部应力释放。

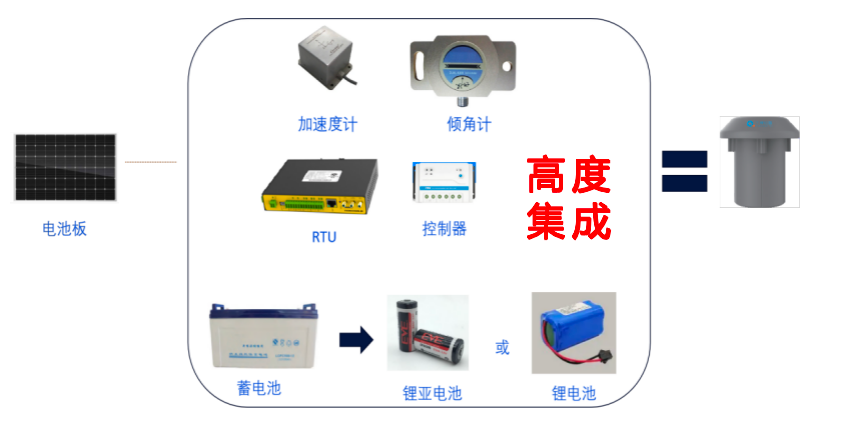

MT100多功能智能监测仪专门解决这个问题。核心参数：三轴倾角量程±90°，精度可选0.1°/0.01°/0.001°三档；三轴加速度±2g（精度±1mg）；温度量程**-40°C~+125°C**；防护等级IP68；功耗≤3.5mW；续航**>5年**（按每小时上报频率计算）。

MT100最关键的特性是内置阈值触发和声光报警，报警声压≥120dB，100米范围内清晰可闻。这不是给监控室看的，是给现场巡检人员听的。

2023年3月24日00:04:22，广西柳州融水S303线K52+675处，MT100捕获到一组异常数据：三轴加速度达到0.89m/s²，倾角瞬时变化至12.3°，超过预设阈值。设备立即触发声光报警，同时将预警信息推送至监控平台。平台自动给3名责任人推送预警短信，巡检班30分钟内到达现场，发现边坡已出现局部失稳迹象。由于预警及时，未造成人员伤亡。

这个案例说明：传感器不是装上去就完事了，报警逻辑怎么设、阈值怎么调才是关键。MT100支持阈值自定义，工程师一般会先跑1-2个月的基准数据，再根据数据分布调阈值——设得太灵敏误报多，设得太迟钝漏报危险。

裂缝监测：拉绳计的精细化追踪

裂缝是结构失稳最直观的表观现象，裂缝的宽度、长度和发展速率都是判断稳定状态的重要依据。

QX-LS-D2L3一体化拉绳式裂缝计是裂缝监测的主力设备。量程0-200cm，精度±0.1%F.S；除了测裂缝，还集成了三轴倾角（±90°，精度±0.1°）和三向加速度（±2g，精度±1mg），一台设备同时完成三项监测。防护等级IP68，功耗≤3.5mW，续航**>5年**。

拉绳式设计的优势在于适应裂缝的持续发展——裂缝变宽，拉绳跟着伸长，数据持续采集，不会因裂缝扩展而中断监测。适合部署在边坡裂缝发育区、挡土墙变形缝、桥墩与桥面连接处等位置。

重庆长寿长江大桥部署了178套传感设备，包含裂缝计、应变计、振动传感器等多种类型，做完整的桥梁结构健康监测。

振动监测：桥梁结构的脉搏诊断

振动监测的对象不是边坡，而是桥梁结构本身。桥梁在正常状态下有自己的振动频率（模态），当结构出现损伤或刚度下降时，模态会发生变化。通过长期监测振动响应，可以识别结构的损伤程度。

QX-ZD-MN01振动加速度传感器采用无源磁电设计，通频带0.2~80Hz，采样率10Hz以上。不需要外部供电，靠感应振动产生信号，适合长期无人值守场景。

振动监测一般不单独使用，而是和位移、倾角数据结合做综合分析。单一传感器的数据容易有噪声，多传感器融合才能提高预警准确率。监测物联网平台支持多源数据汇聚和联动分析，把四类传感器的数据拉到一起看。

多参数一体化方案和传统方案差在哪

对比维度	多参数一体化方案	传统监测方式
预警响应	MT100内置阈值触发，秒级声光报警+平台推送，巡检30分钟到场	定期人工巡检或单一定时采集，发现异常到通知往往数小时
设备续航	MT100/QX-LS-D2L3续航**>5年**，功耗≤3.5mW	传统设备功耗高，频繁更换电池，维护成本大
数据联动	四类传感器统一接入FindMM平台，多源融合分析	各传感器数据孤岛，综合研判依赖人工经验
环境适应性	IP68防护，-40°C~+75°C全温差工作	普通设备极端天气故障率高，数据断断续续

FAQ

Q1: 桥梁监测设备能续航多久？

MT100续航**>5年**（按每小时上报一次计算），功耗≤3.5mW。GR2和MR02 Pro功耗稍高（≤1.5W），但配合太阳能供电方案可以持续运行。QX-LS-D2L3裂缝计同样续航**>5年**。

Q2: 暴雨大雾等恶劣天气下设备能正常工作吗？

设备均支持IP68防护等级，工作温度覆盖**-40°C~+75°C**，极端天气不影响设备本身运行。但恶劣天气会影响GNSS信号采集质量——系统识别到极端天气场景时会自动降低数据置信度，不盲目信任雨天的位移数据。

Q3: 现有桥梁能不能直接加装监测设备？

能。MT100和GR2都是标准化产品，支架安装或壁装均可。关键是根据桥梁结构特点选点位——位移传感器布置在位移敏感区域，倾角传感器布置在可能发生倾斜的位置。技术团队会出现场勘查报告，确认点位后再施工。

Q4: 一个桥梁监测项目从部署到上线要多久？

常规项目2-4周，包括现场勘查、点位确认、设备安装、监测物联网平台配置和报警逻辑调试。安徽铜陵382套设备的城市生命线项目属于大规模部署，周期会相应拉长。

Q5: MT100的声光报警具体能覆盖多大范围？

MT100报警声压≥120dB，在100米范围内清晰可闻，适合边坡和桥梁现场的短临预警。更大范围的通知覆盖可以配合监测物联网平台的短信和电话推送功能。

写在最后

桥梁健康监测的核心不是"装了多少传感器"，而是传感器能不能在关键时刻跑在事故前面。GR2、MR02 Pro、MT100、QX-LS-D2L3、QX-ZD-MN01五款设备覆盖了位移、倾角、加速度、裂缝、振动五大监测维度，通过FindMM平台和监测物联网实现数据汇聚、阈值判断和预警推送的完整闭环。从柳州融水凌晨的实时报警，到安徽铜陵382套设备的规模化部署，这条技术路径已经在真实场景中跑通了。千寻位置把北斗高精度定位能力用到交通基础设施监测中，下一步要解决的问题是：当监测数据积累到足够样本量后，如何把阈值报警升级为趋势预测，让预警再提前一步。
