（1）硬件端
1. STM32F103C8T6：用于所有程序的中控和模块数据通信；
2. 0.96寸OLED：用于显示的各种环境数据，实现实时监测；
3. WiFi模块：用与数据处理，实现连接app进行数据交互
4. MAX30102心率模块：用于监测患者的心率和血氧数据；
5. 体温传感器（DS18B20）：实现实时体温监测，实现异常数据的报警提示；
6. 蜂鸣器：实现蜂鸣器报警，当监测到异常状态，则开启；
7. 加速度传感器：用于检测用户是否出现跌倒状态
8. MQ7：检测环境的异常环境数据
9. 温湿度传感：检测环境的温湿度数据
设备X2 设置两个节点进行多节点检测
使用按键可以取消报警，单击按键可以用户报警

（2）APP端
多节点显示：可以显示两个设备的检测信息
1. 使用MQTT与设备进行信息交互。
2. 可采集到底层设备数据并且展示到界面UI中；
3. 可以显示当前不同节点上报的数据信息 并进行跟新显示
4. 心率，血氧，体温，空气质量，会自动弹出报警提示框
5. 可用设置各个传感器的阈值

（3）云平台
只是链接各个设备使用，采用MQTT即时通讯；

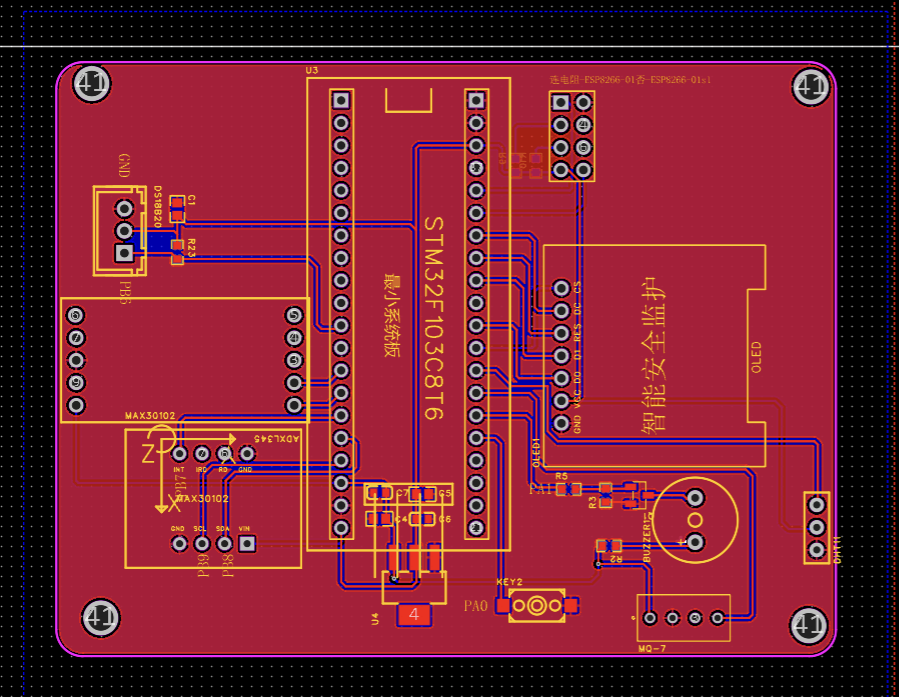

照片名称：1pcb效果图

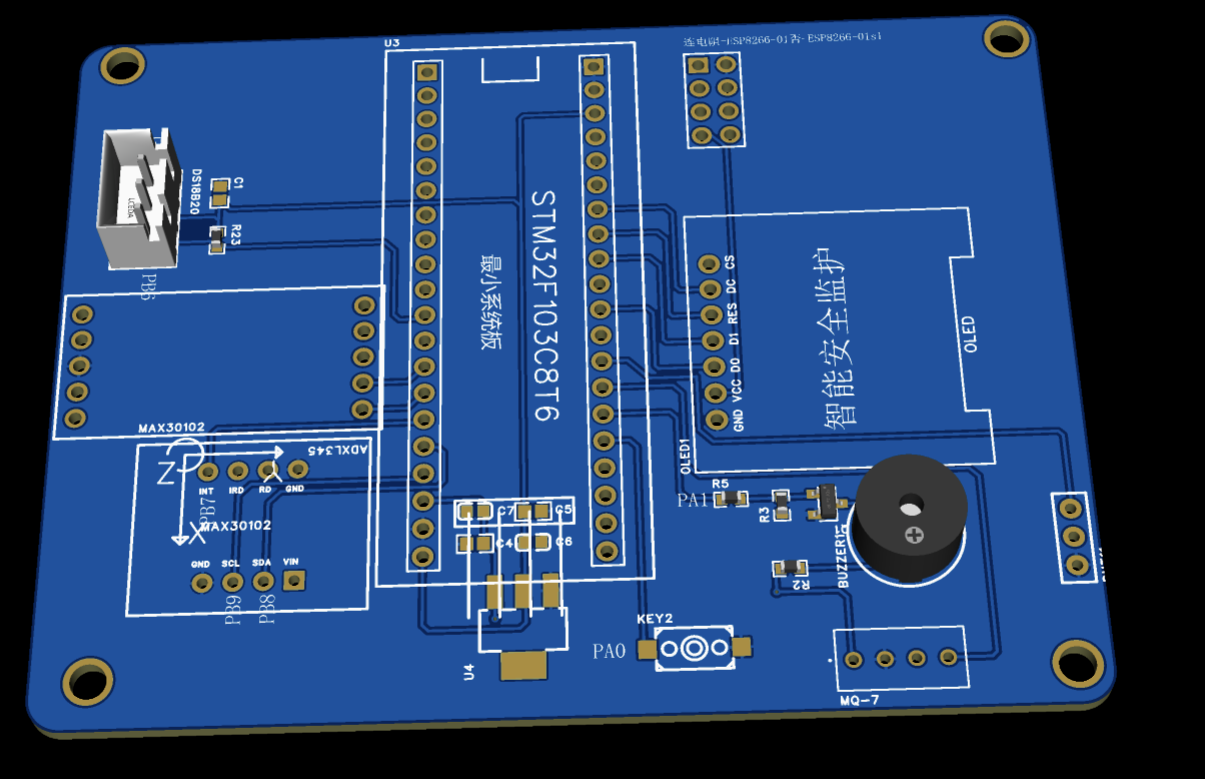

照片名称：2pcb三维效果

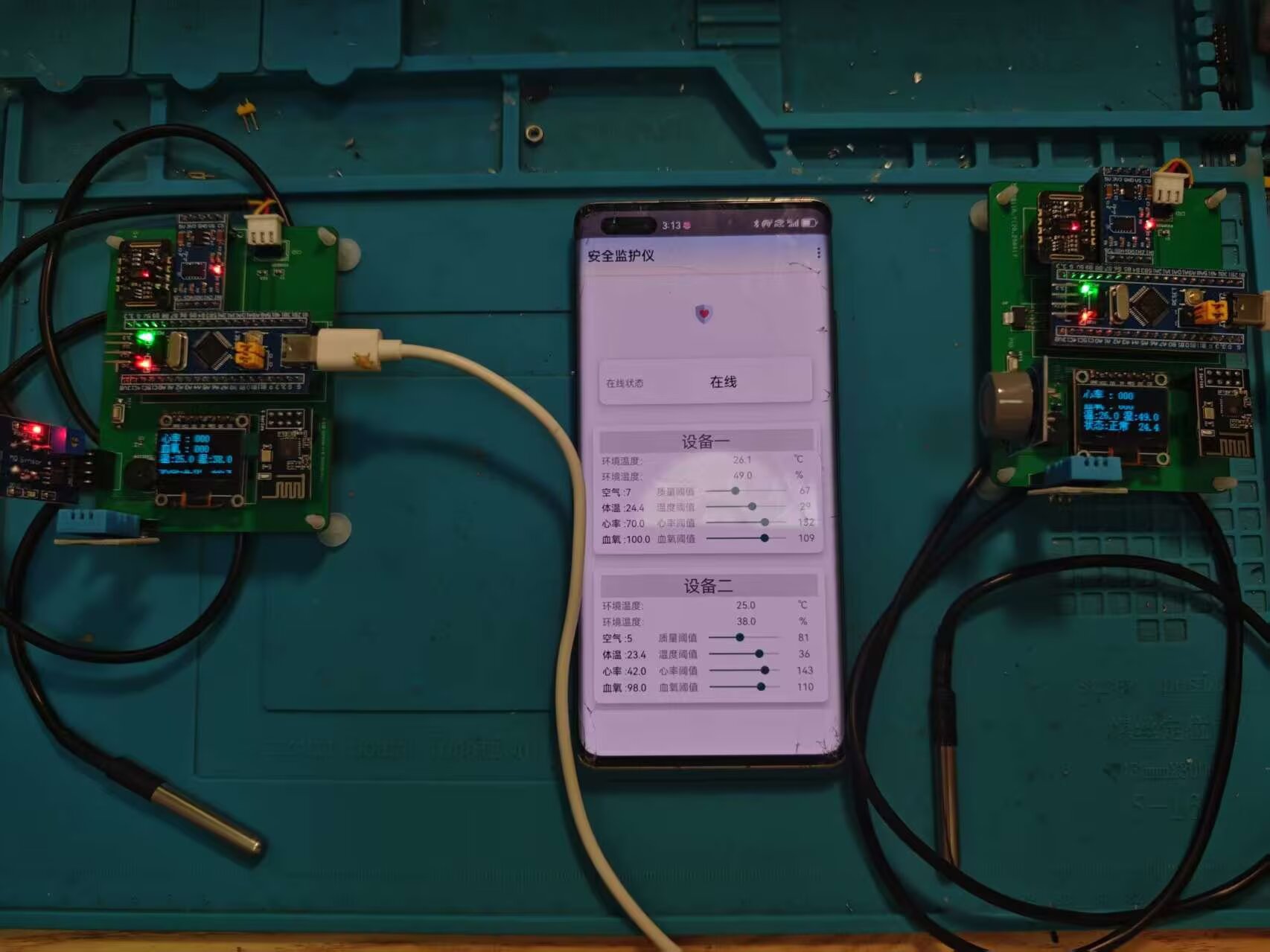

照片名称：3实物运行图

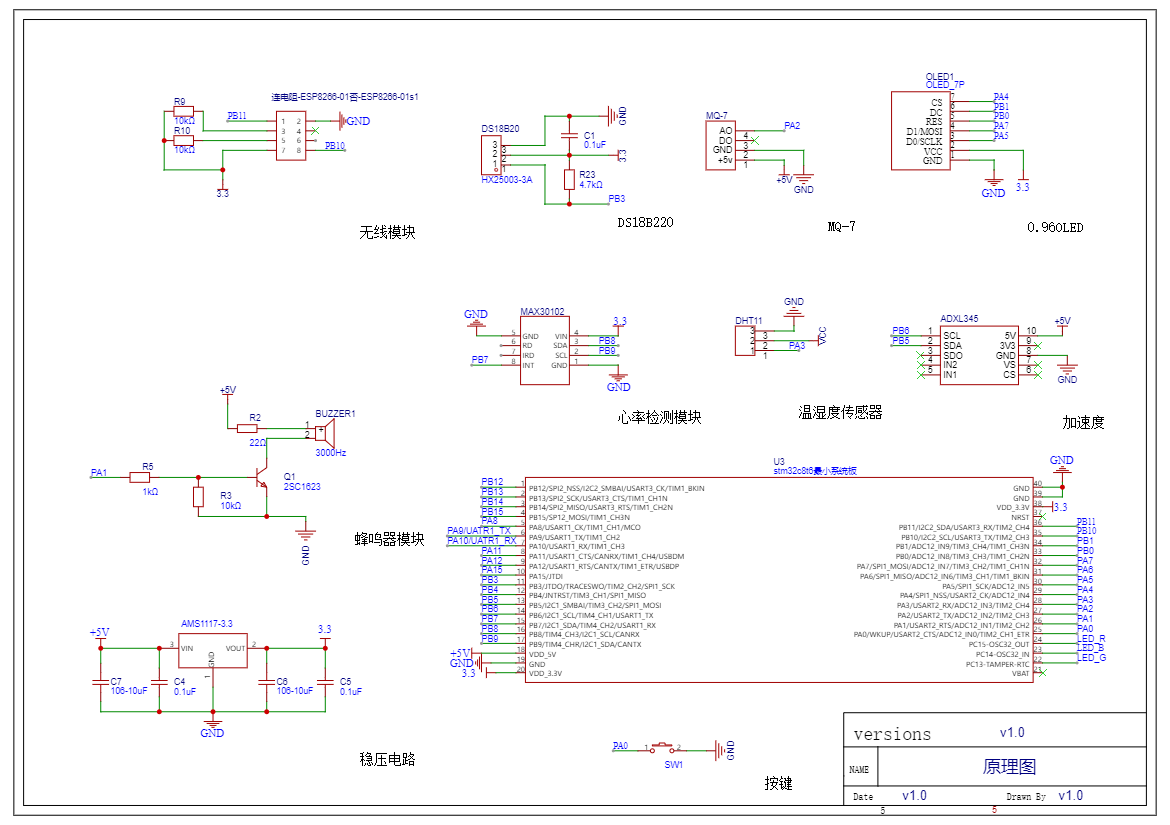

照片名称：4电路原理图

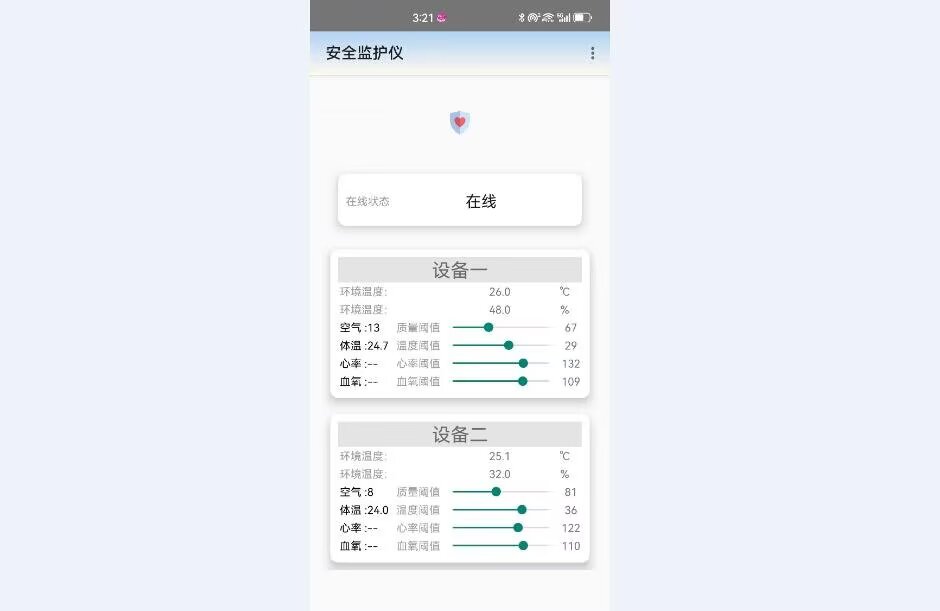

照片名称：5app运行截图

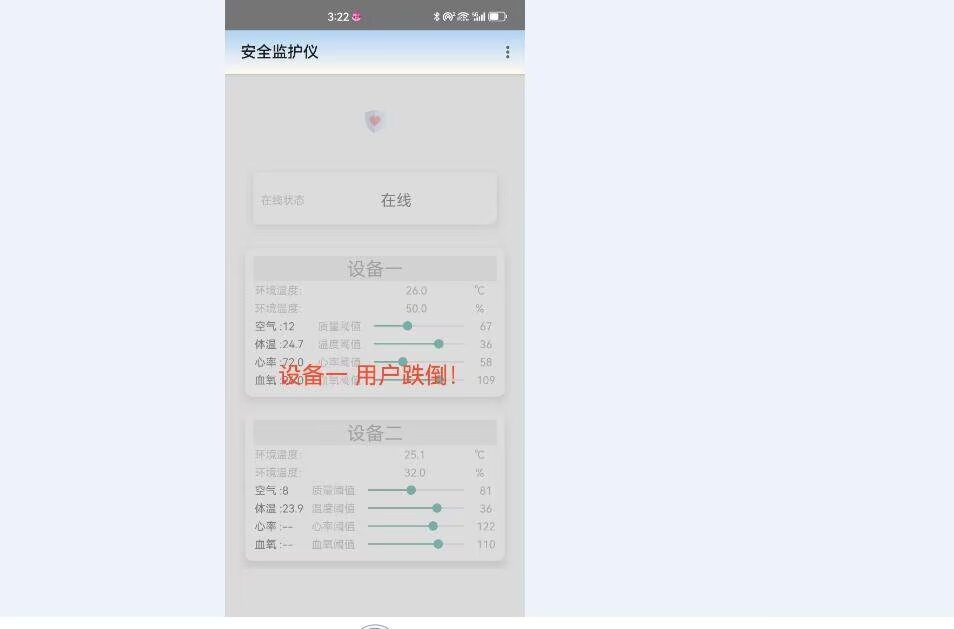

照片名称：6app运行截图

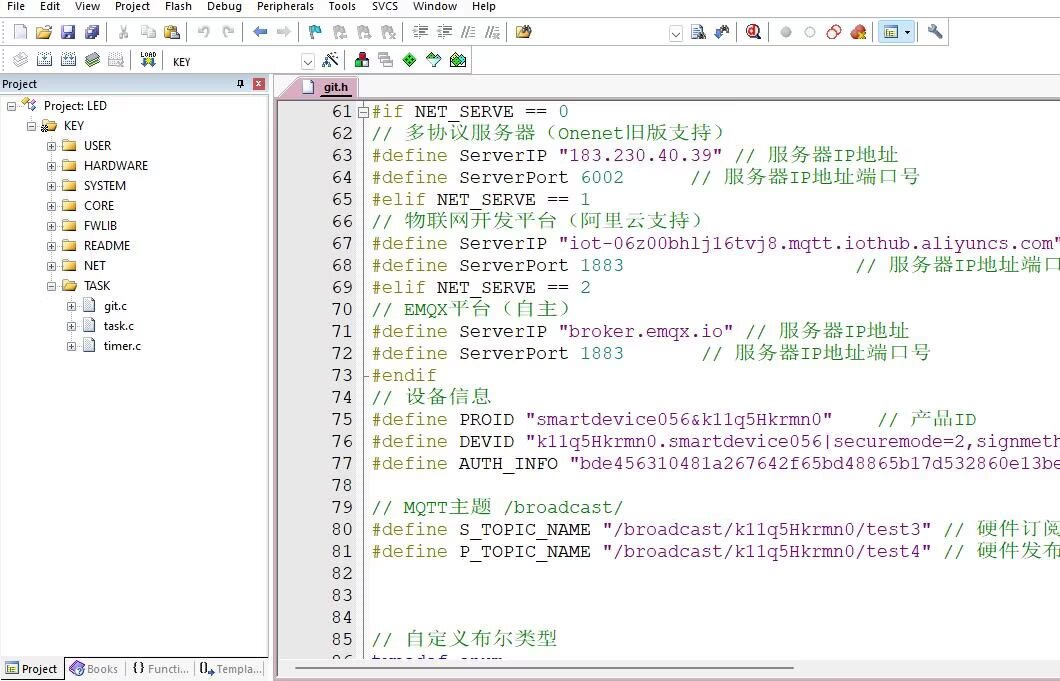

照片名称：7keil源码工程样例

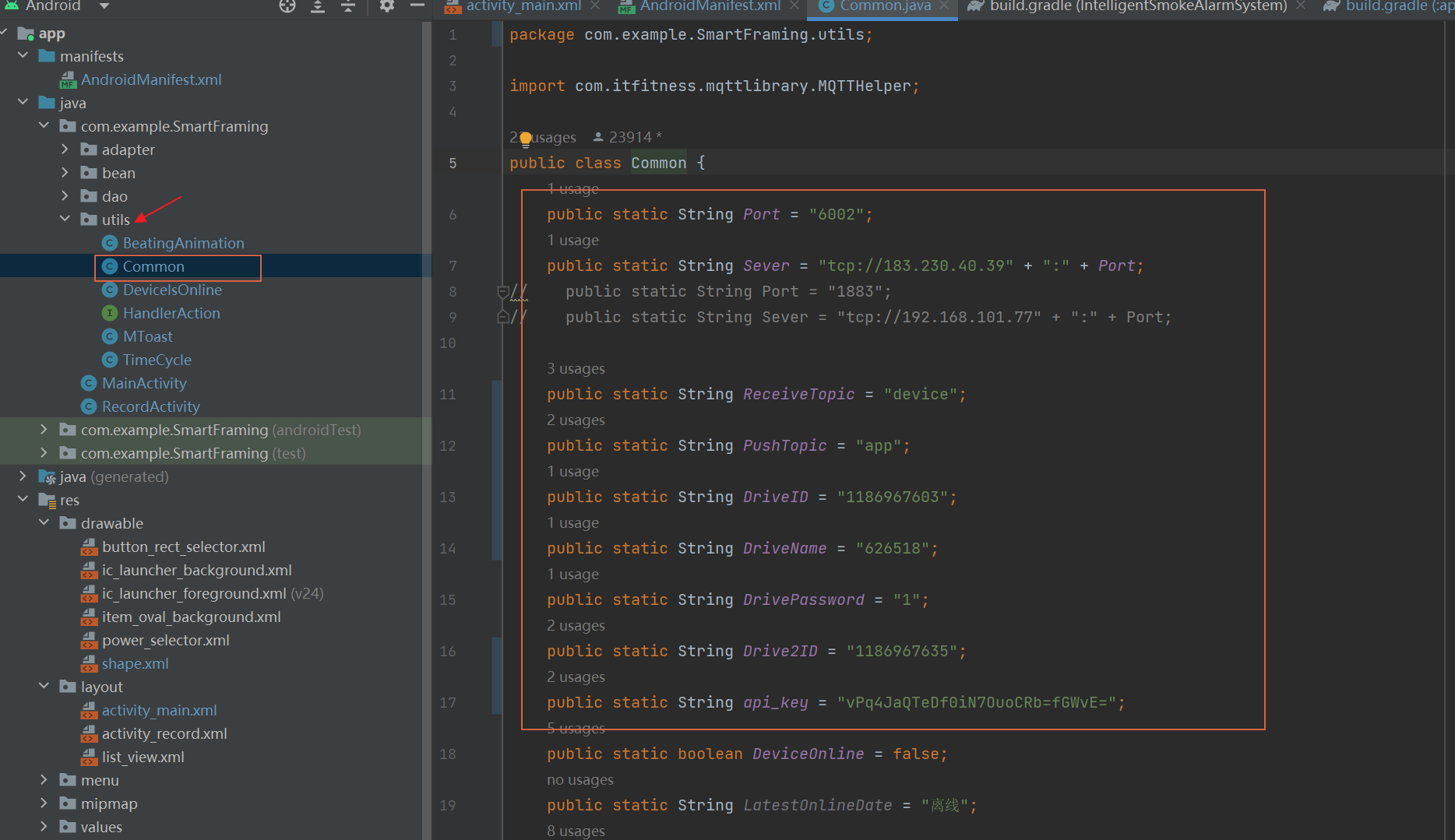

照片名称：8安卓工程样例
