（1）硬件端
1. STM32F103C8T6：用于所有程序的中控和模块数据通信；
2. 0.96寸OLDE：用于显示的各种环境数据，实现实时监测；
3. 空气质量传感器：用于检测环境的有害气体是否超标；
4. 温湿度传感啊（DHT11）：用于监测环境数据；
5. 光照传感器：用于监测环境光照强度
6. 加湿器：用于加湿作用（模拟），可以使用阈值控制
7. 风扇：用于通风使用，可以使用阈值控制
8. LED：用于补光使用
9. 蜂鸣器：用于异常状态的报警；
10. 按键：可以手动切换模式，实现手动和自动模式的切换，手动模式下可以控制加湿开关，自动模式下可以通过阈值控制；
长按任意按键可以修改模式
手动模式下，短按按键1可以开启和关闭风扇
手动模式下，短按按键2可以开启和关闭加湿器

（2）APP端
1. 使用局域网与设备进行信息交互；
2. 可采集到底层设备数据并且展示到界面UI（chat图表）；
3. 可以设置温湿度、光照，空气质量的阈值；
4. 可以切换模式，可以实现远程控制（同按键使用一样）；
5. 使用数据库进行数据储存与查询（按时间段）；

（3）云平台
只是链接各个设备使用，采用MQTT即时通讯；

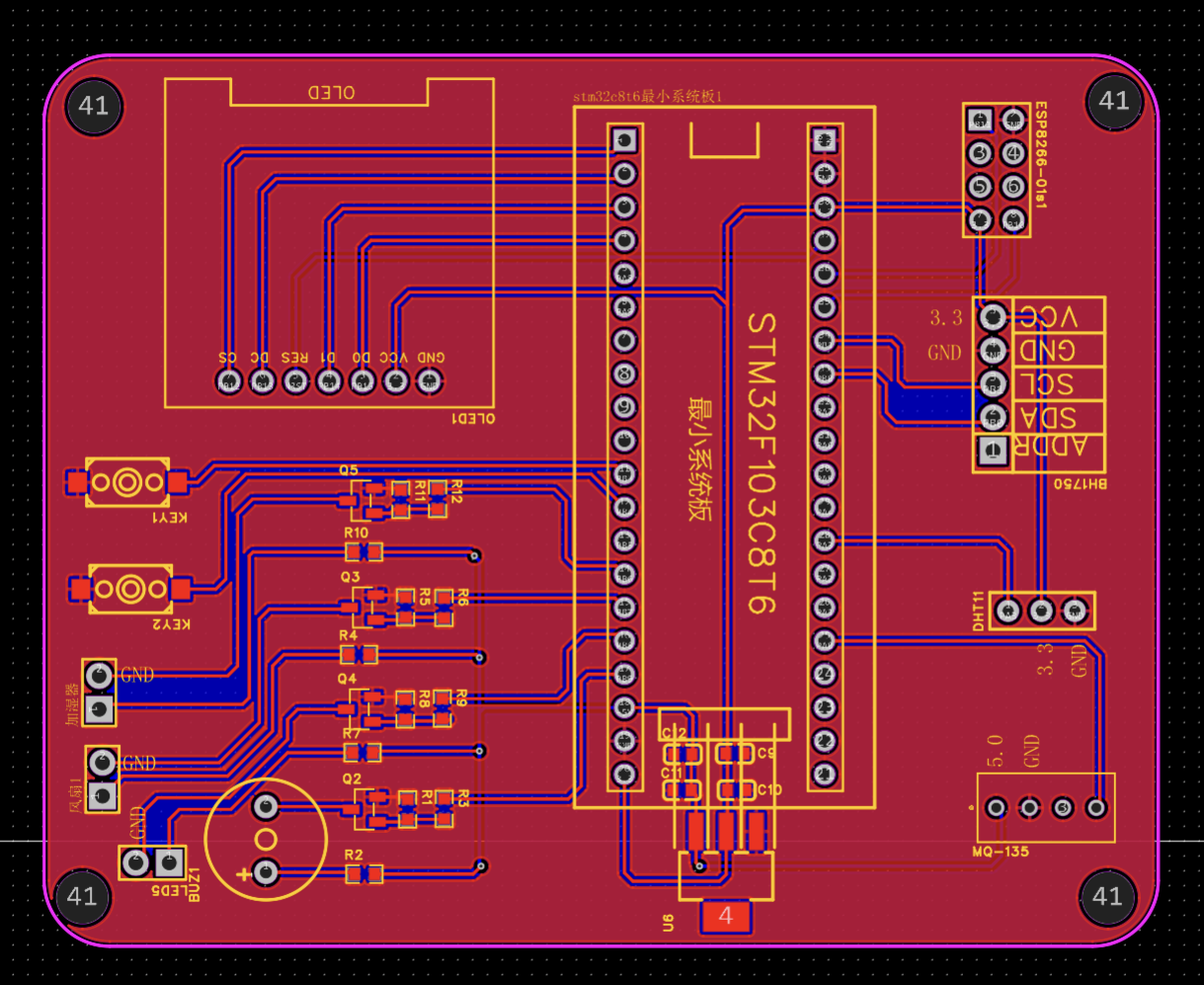

照片名称：1pcb效果图

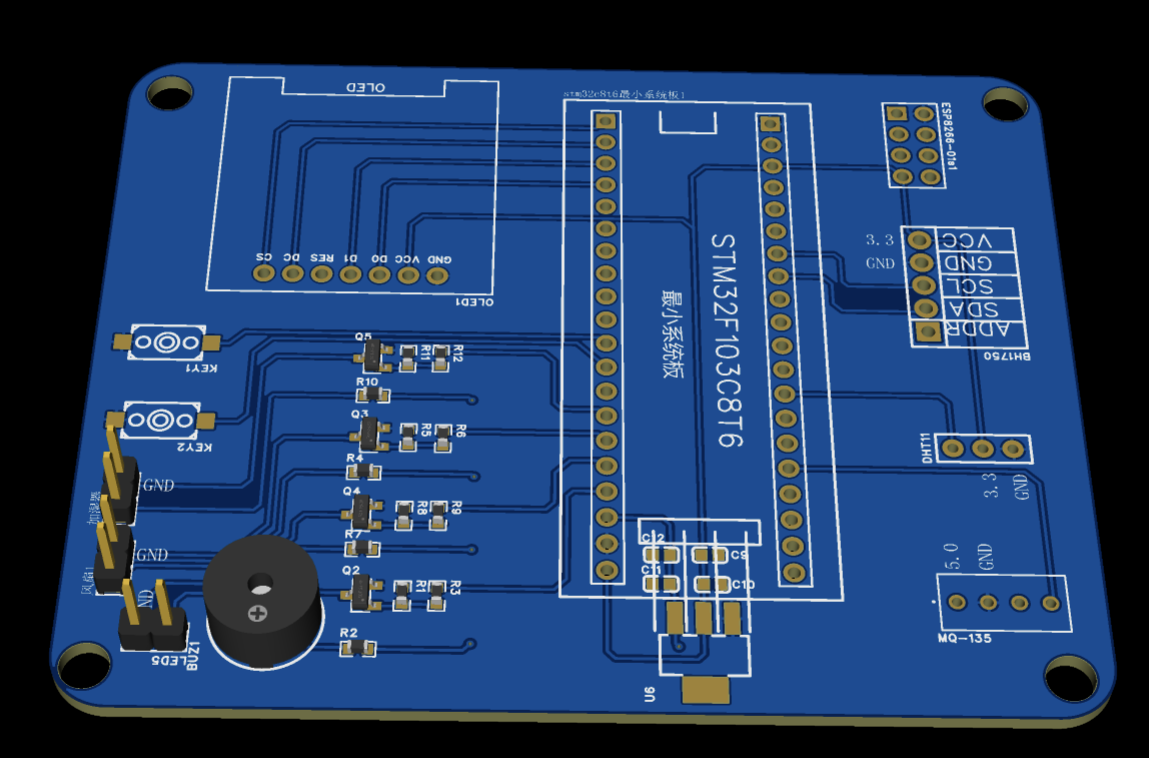

照片名称：2pcb三维效果

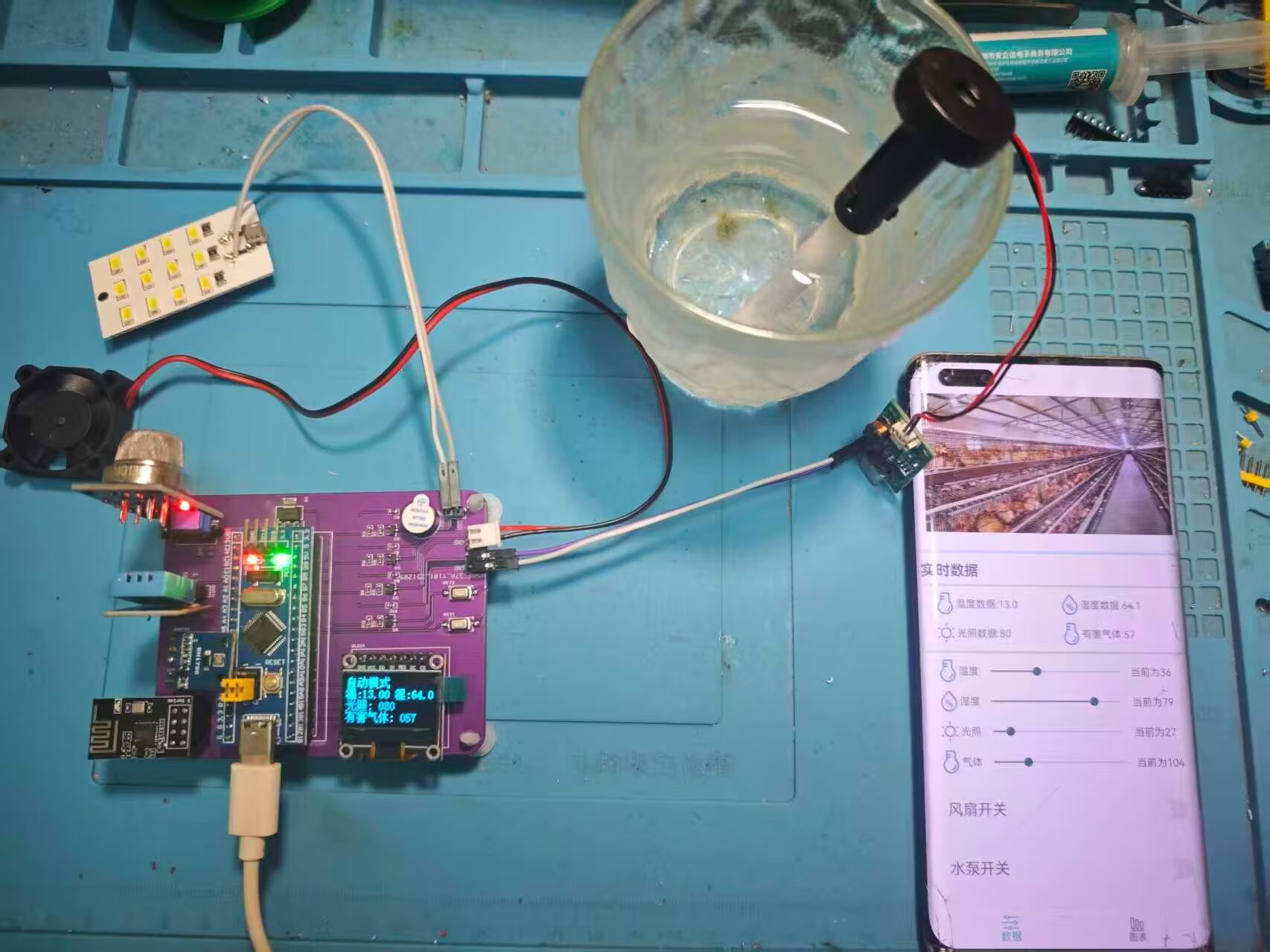

照片名称：3实物运行图

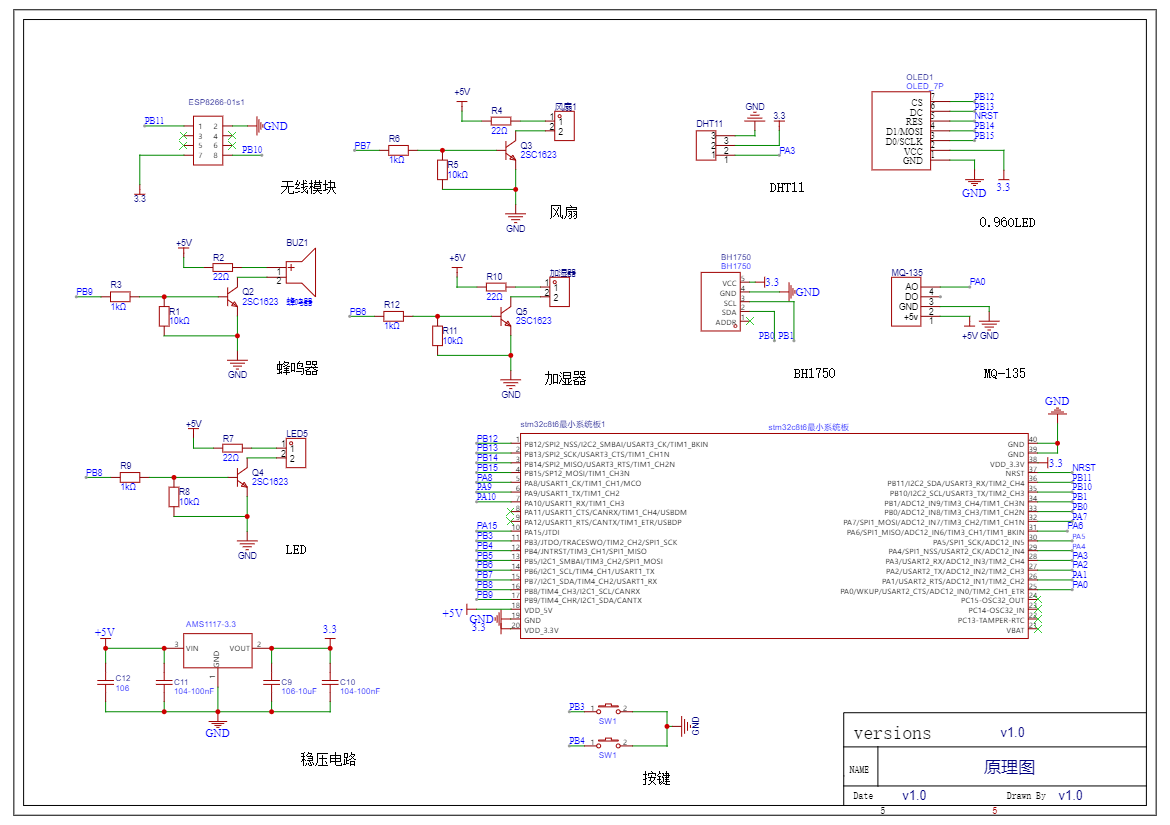

照片名称：4电路原理图

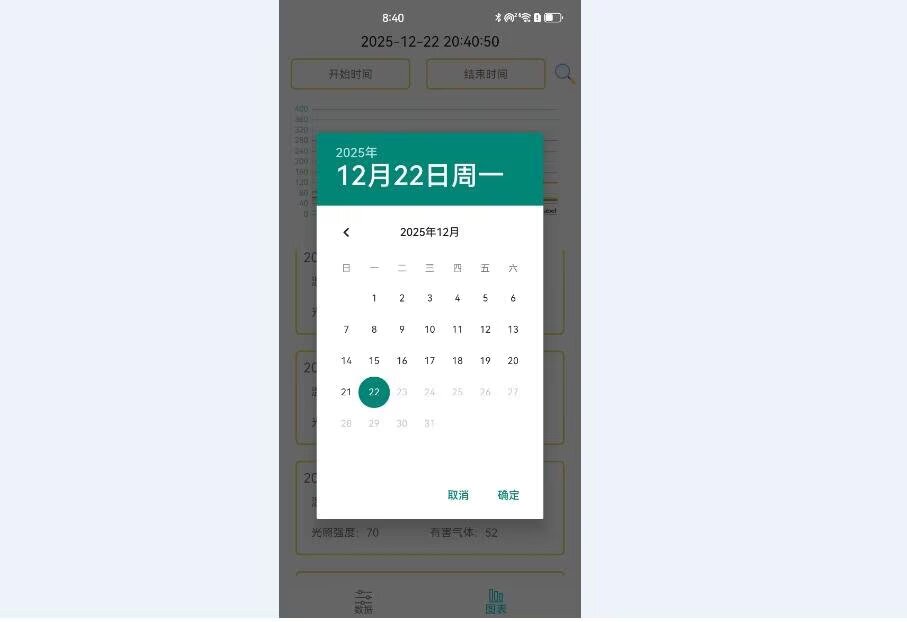

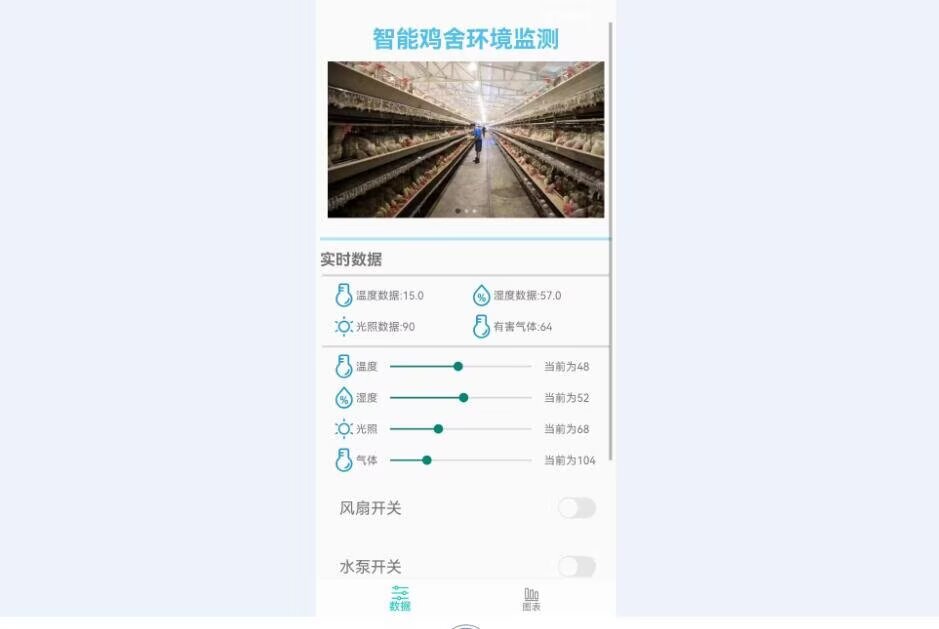

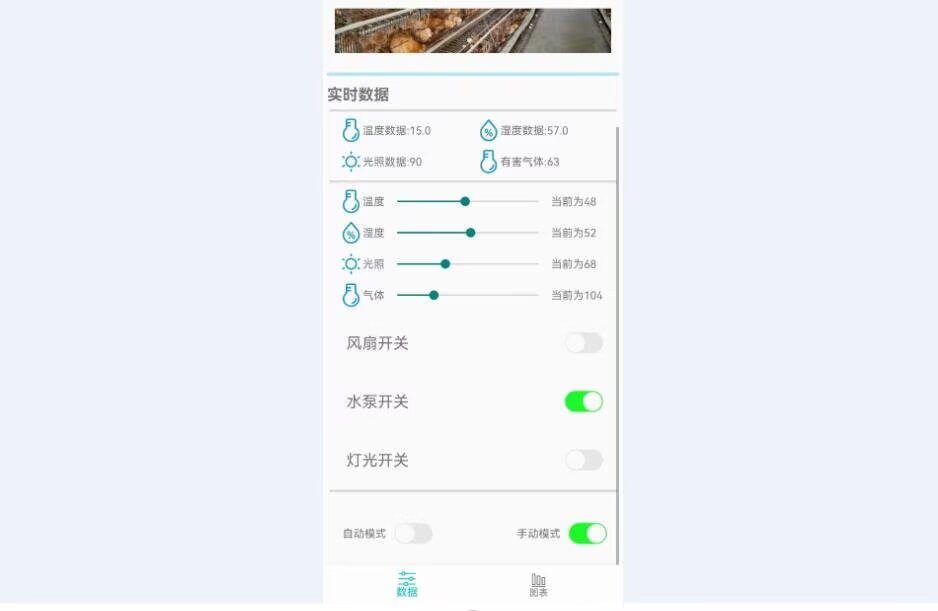

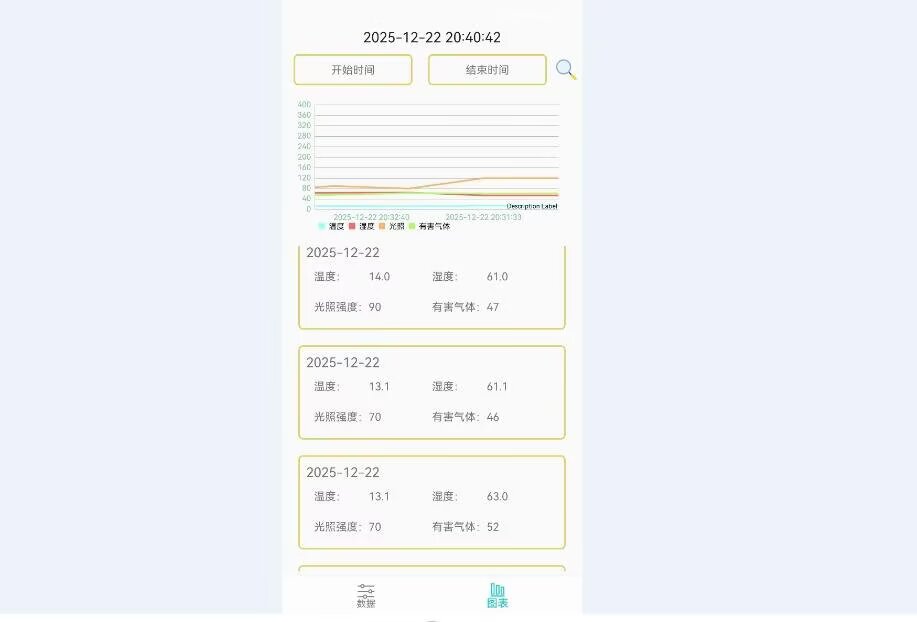

照片名称：5app运行效果



照片名称：6app运行效果



照片名称：7app运行效果



照片名称：8app运行效果

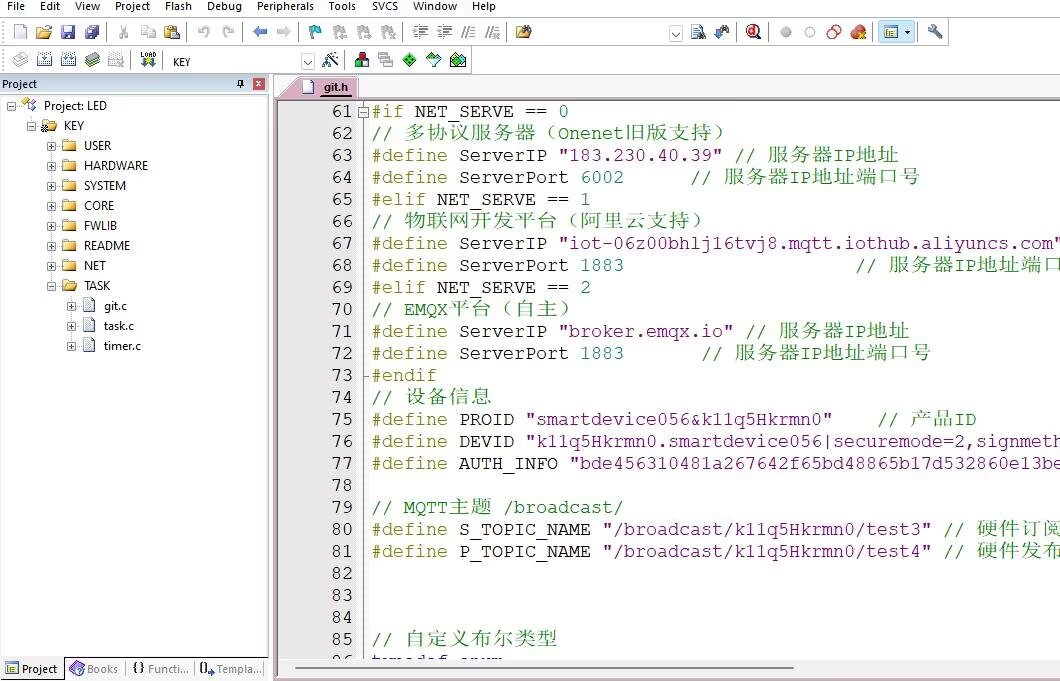

照片名称：9keil源码工程样例

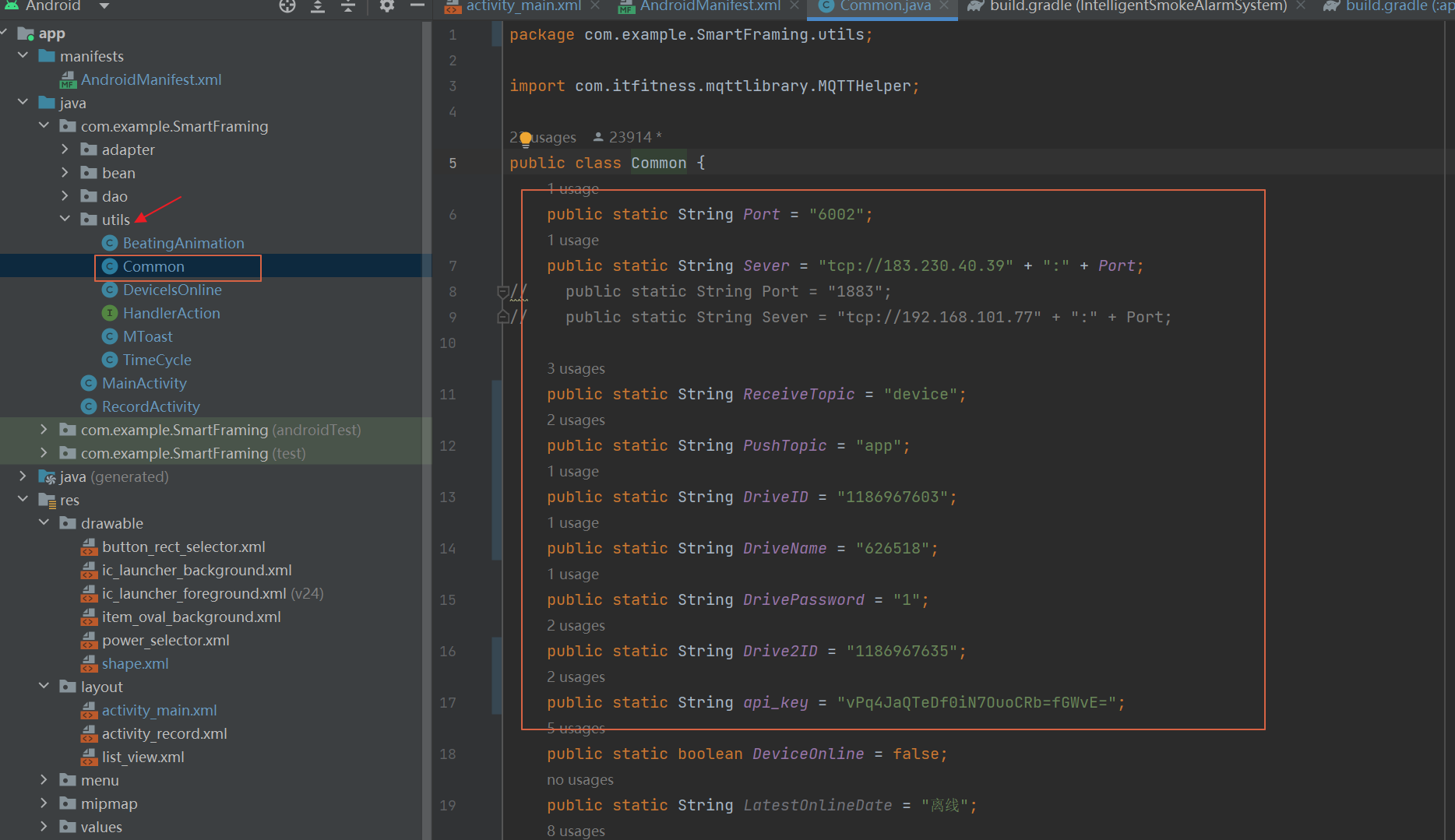

照片名称：10安卓工程样例
