（1）硬件端
1.ESP8266-01s：使用wifi模块进行联网使用；
2.STM32F103C8T6：用于所有程序的中控和模块数据通信；
3.温湿度传感器（DHT11）：用于检测环境的温度和湿度，
4.火焰传感器：用于检测厨房是否存在明火
5.加湿器：当检测到明火之后可以自动开启加湿器模拟灭火
6.MQ-2：用于检测环境的烟雾浓度是否超过设置的阈值
7.MQ-135：用于检测环境的的有害气体浓度是否超过阈值；
8.风扇：检测到数据异常时自动开启通风（烟雾，有害，温度）；
9.蜂鸣器：用于异常数据的报警处理（火灾，烟雾，有害，温度）；
10.舵机：模拟使用窗户进行开启和关闭状态，异常时自动开启通风（烟雾，有害，温度）；
11.继电器（门）：当检测到有（火灾，烟雾，有害）自动开启
12.按键：可以按键控制排风扇，门和窗户的开启和关闭；
13.人体红外传感器 感应到有人存在超过30s触发蜂鸣器警告   可以通过手机App或者按键验证通过后解除报警 ，解除报警后循环功能
14.语音播报：检测到温度，烟雾，有害气体，火焰时会进行一次播报提示
短按按键1/2/3可以切换设备状态
长按按键1退出人防模式

（2）APP端
1.使用MQTT协议与设备进行信息交互；
2.可采集到底层设备数据并且展示到界面UI；
3.可以远程设置环境的烟雾浓度、有害气体浓度、温度阈值；
4.可以远程查看数据是否超标，界面会出现提示信息；
5.可以一键控制排风扇开启和关闭，可以远门和窗户的状态；
6.手机app上设置人防和正常两个模式，可以通过APP进行模式切换
7.添加一键解除报警功能

（3）云平台
只是链接各个设备使用，采用MQTT即时通讯；

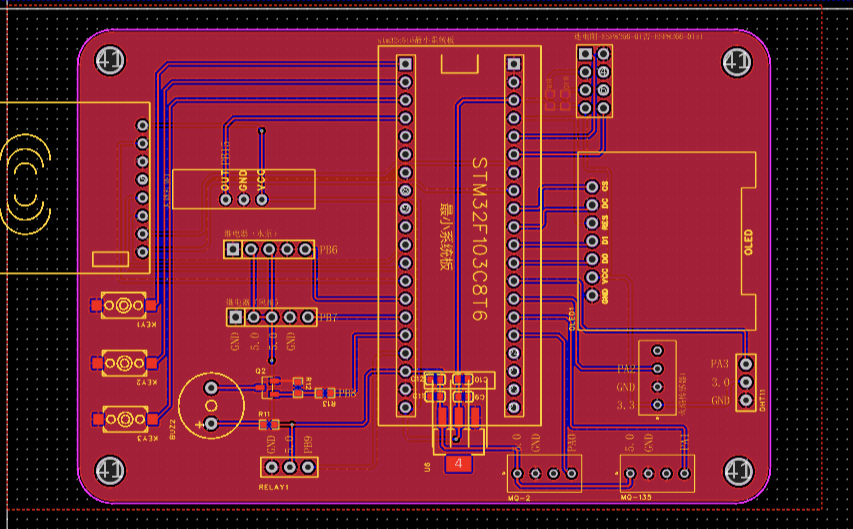

照片名称：1pcb效果图

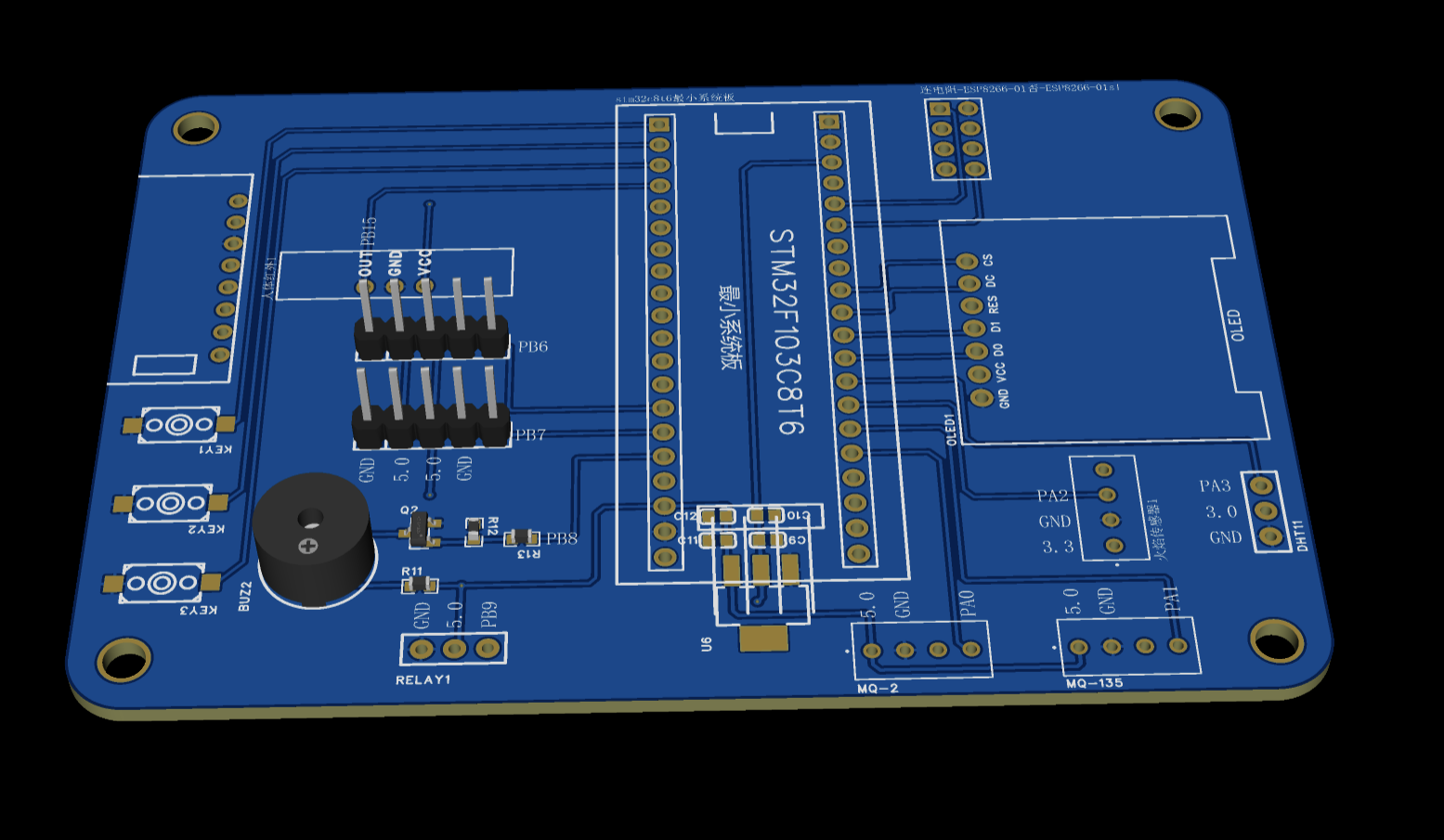

照片名称：2pcb3D效果图

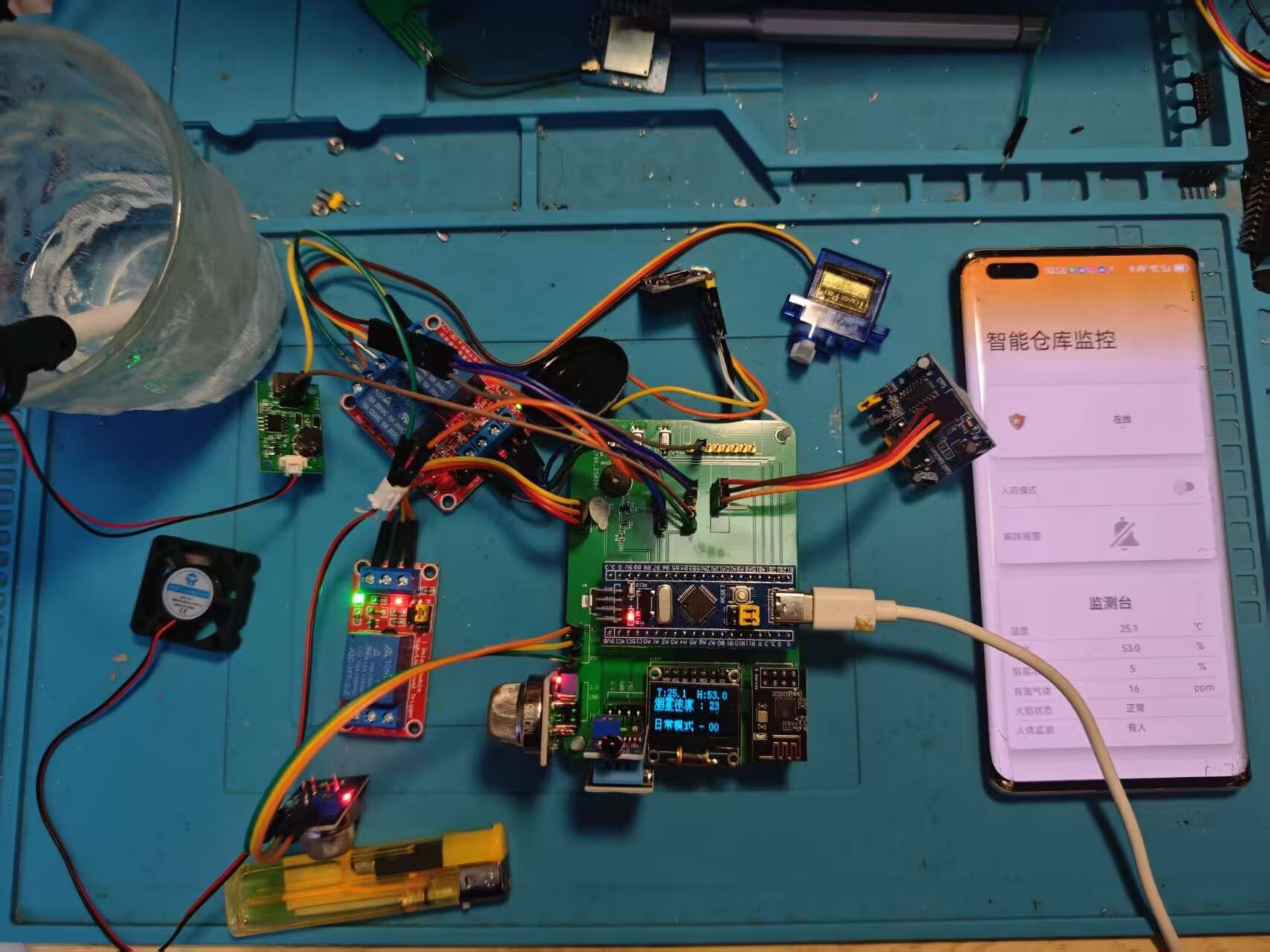

照片名称：3实物效果图

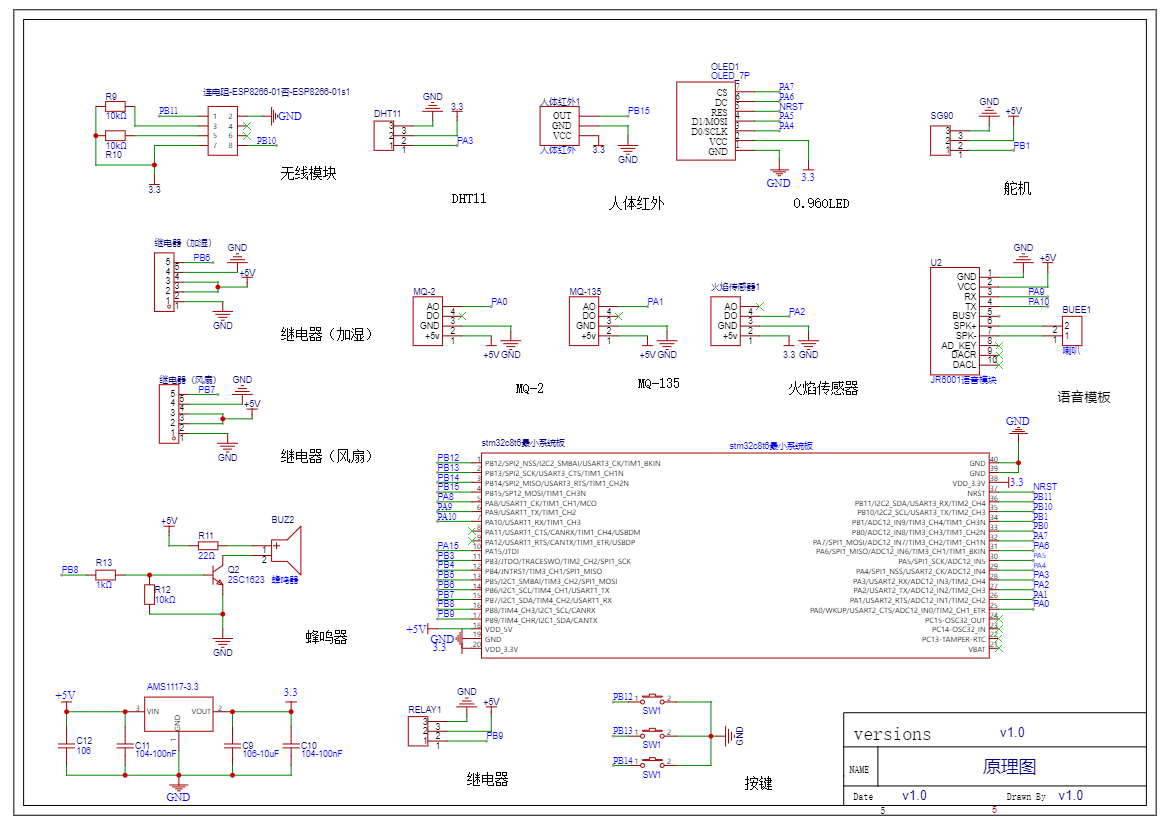

照片名称：4电路原理图

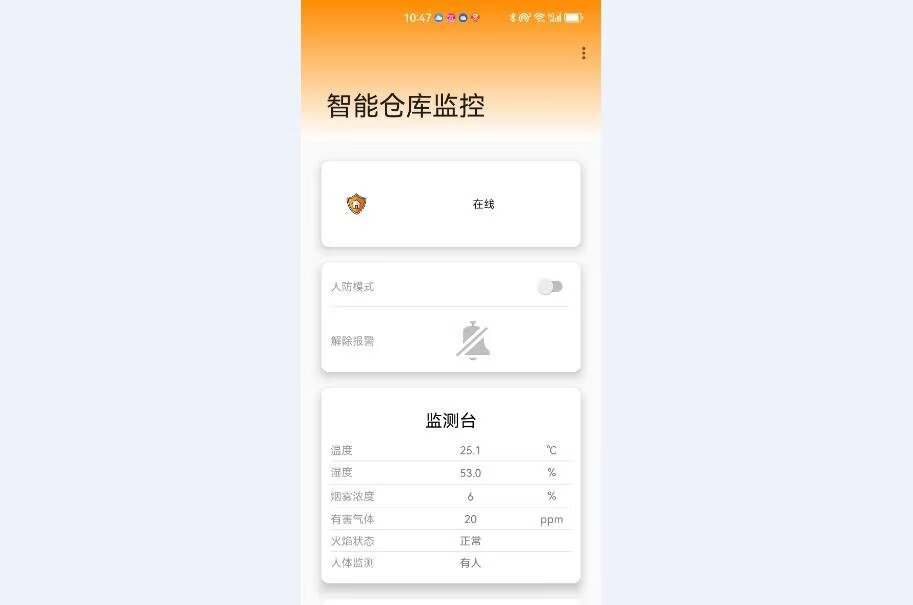

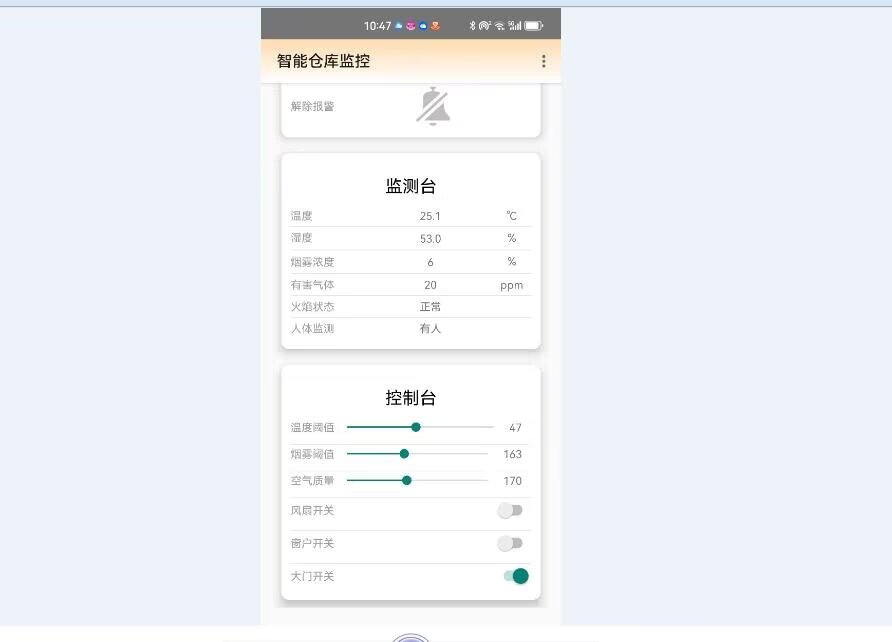

照片名称：5app运行截图

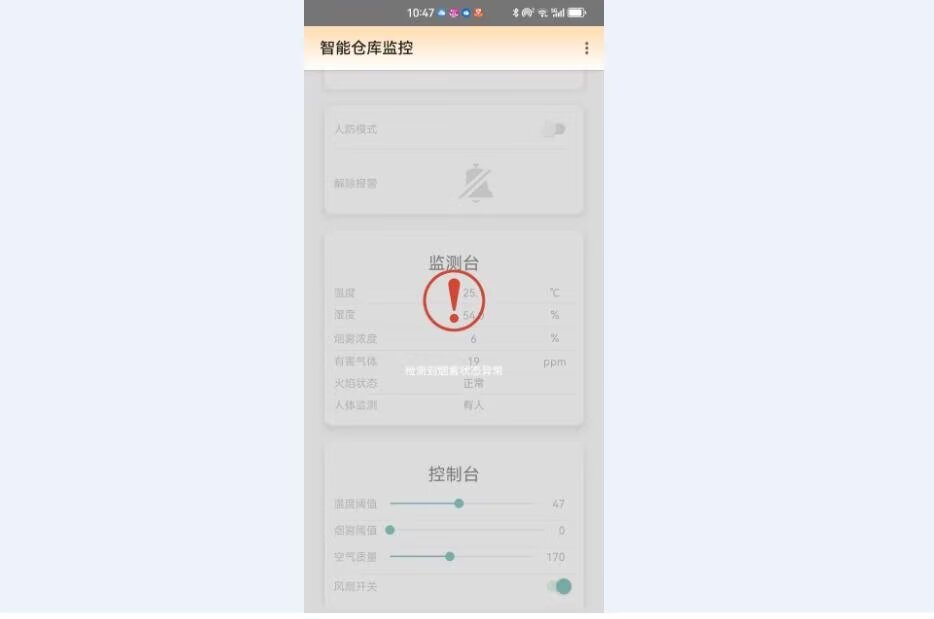

照片名称：6app运行截图



照片名称：7app运行截图

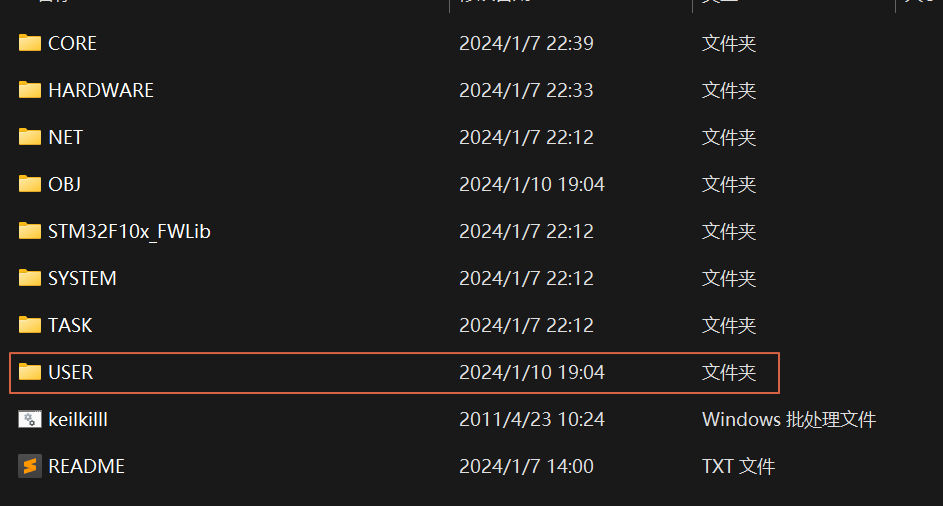

照片名称：8项目目录

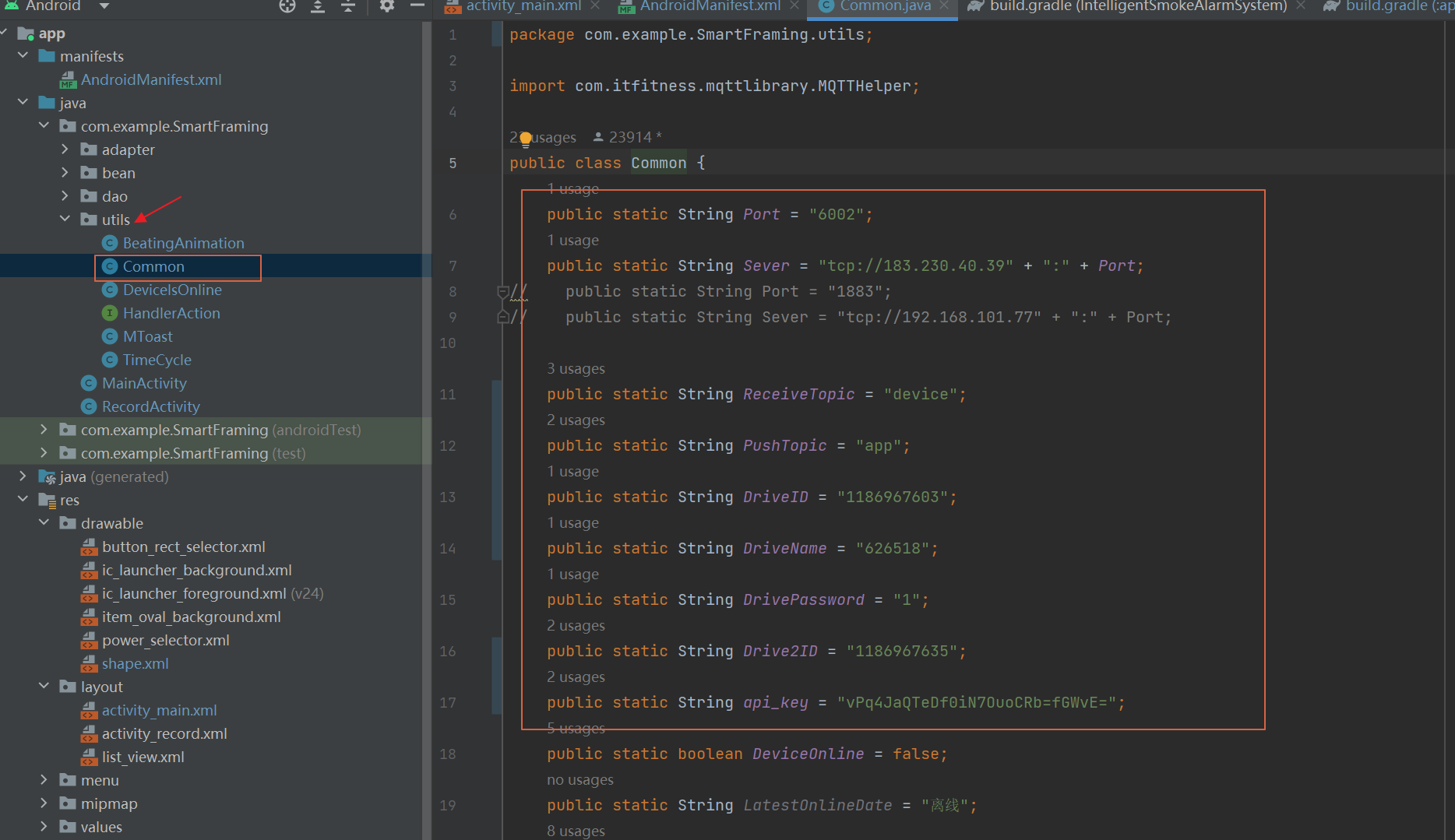

照片名称：9安卓app工程
