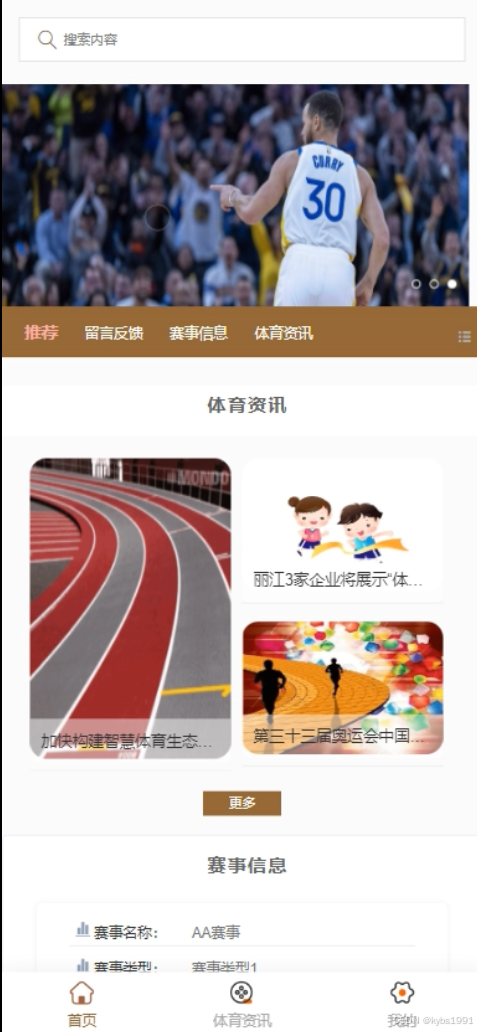

5.1 首页模块

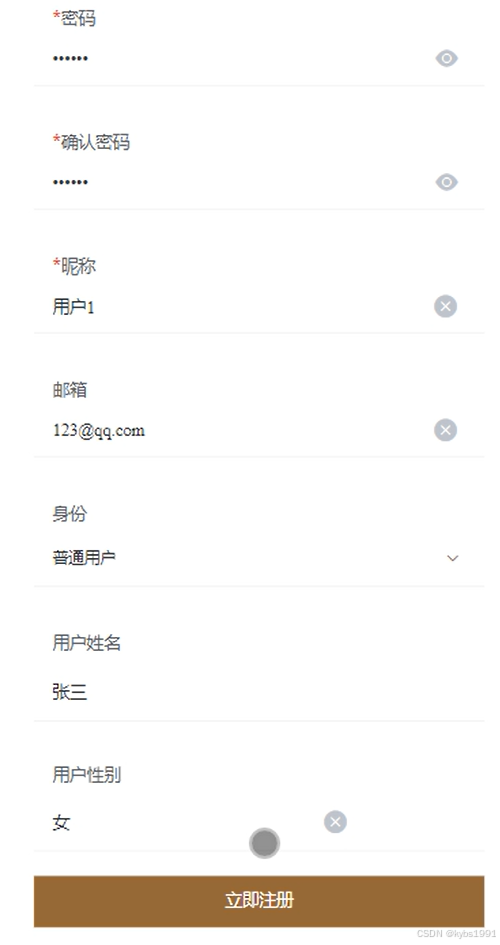

5.2 用户注册模块

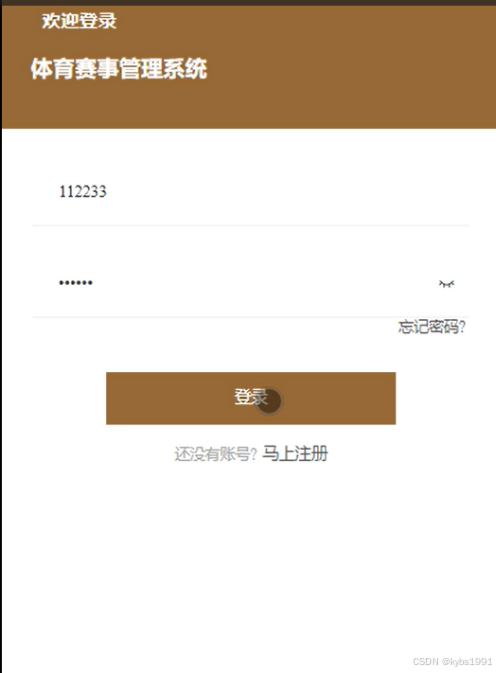

5.3 登录模块

5.4 前端普通用户功能模块

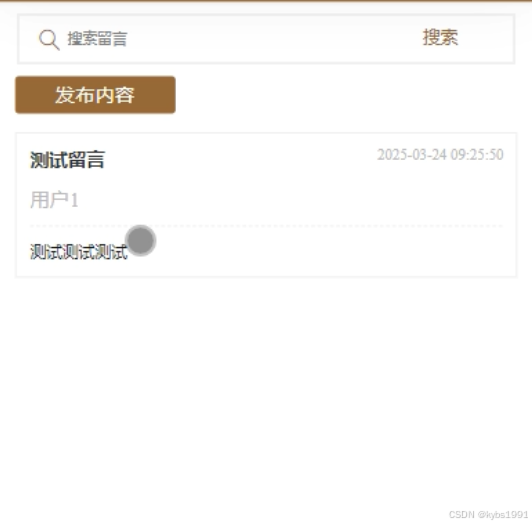

5.4.1 留言反馈模块

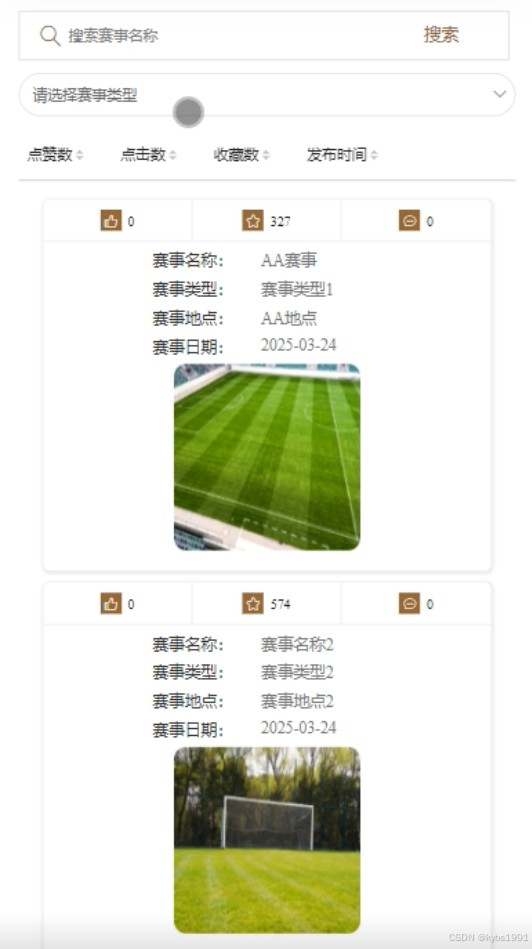

5.4.2 赛事信息模块

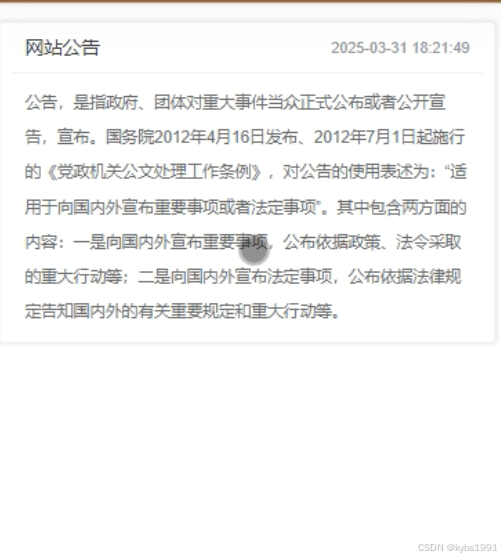

5.4.3 通知公告模块

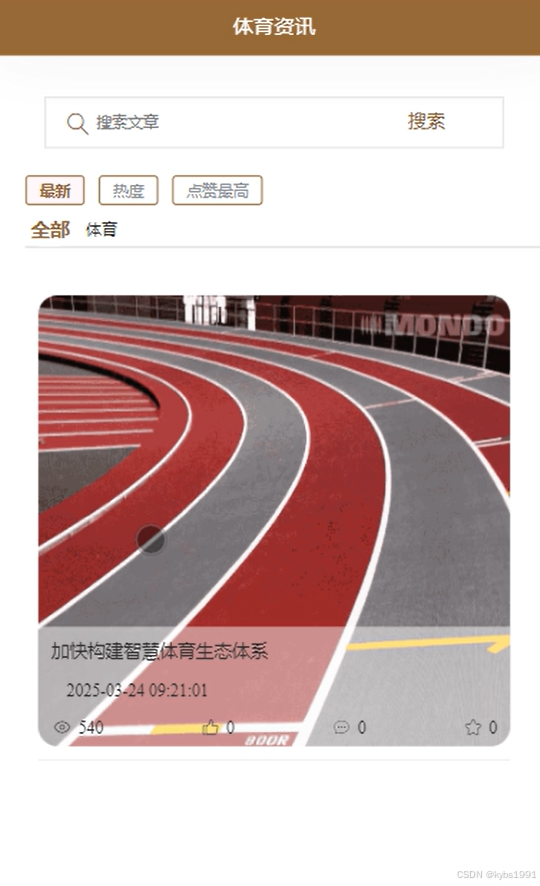

5.4.4 体育资讯模块

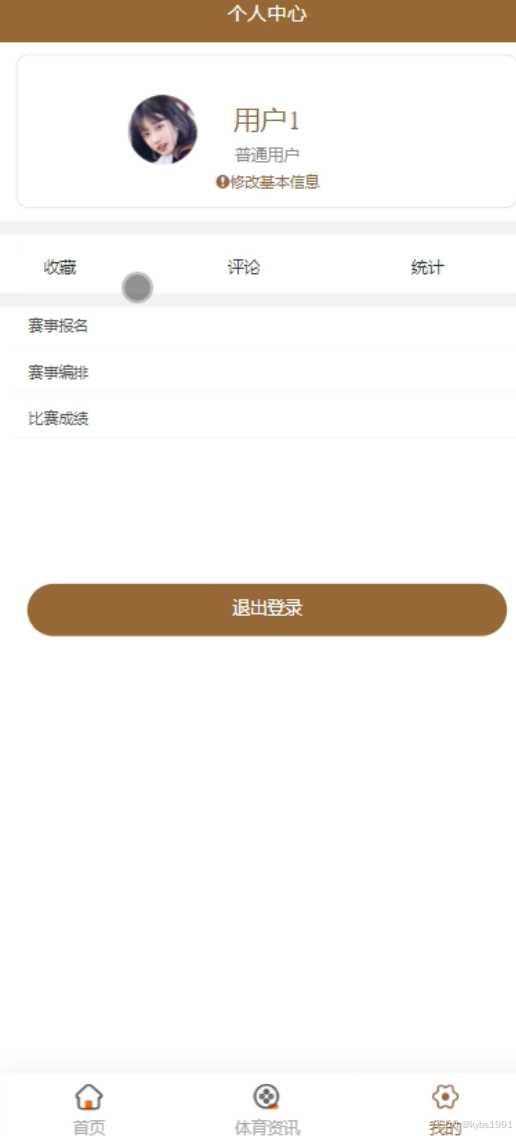

5.4.5 “我的”模块

5.5 后端管理员功能模块

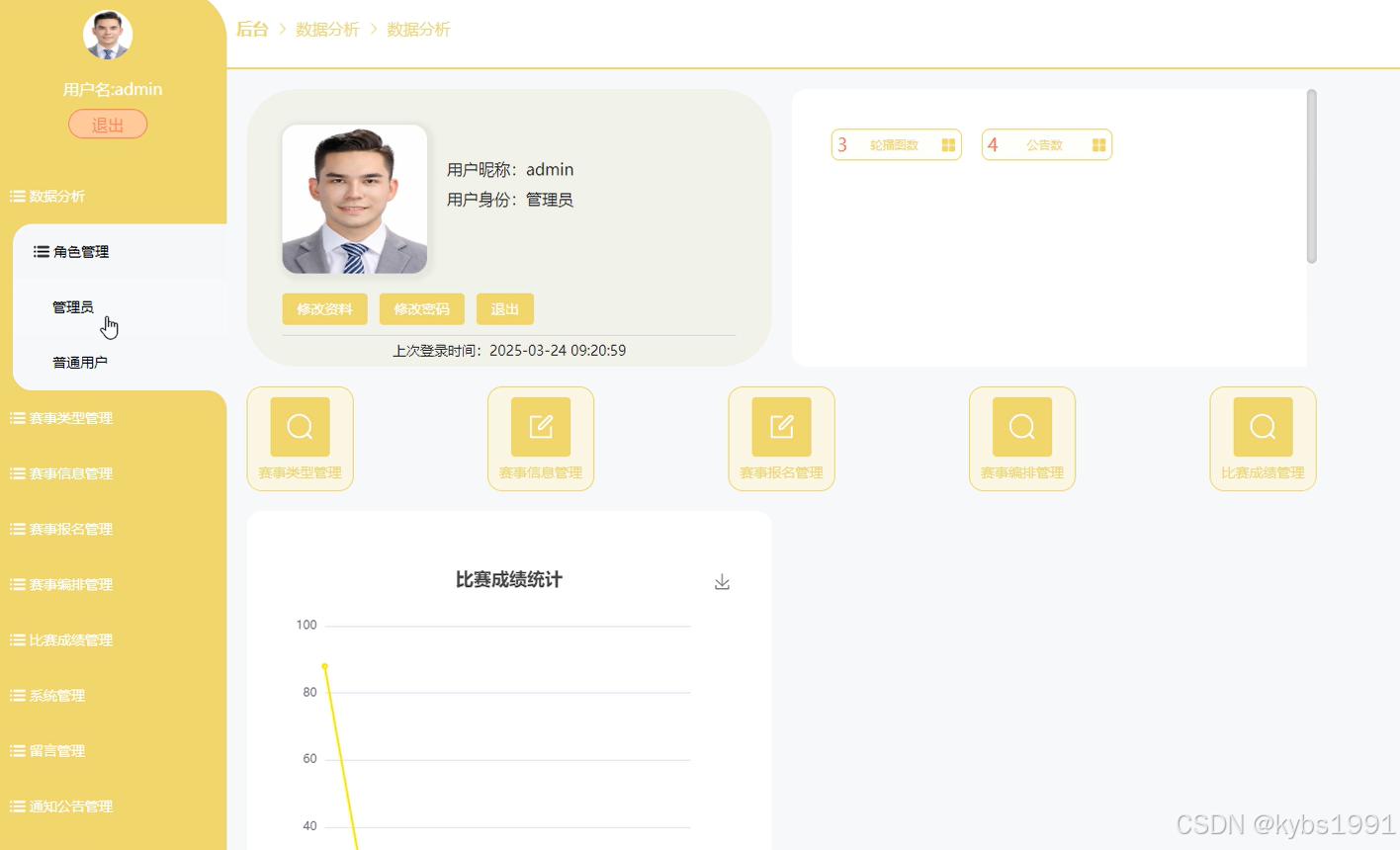

5.5.1 数据分析模块

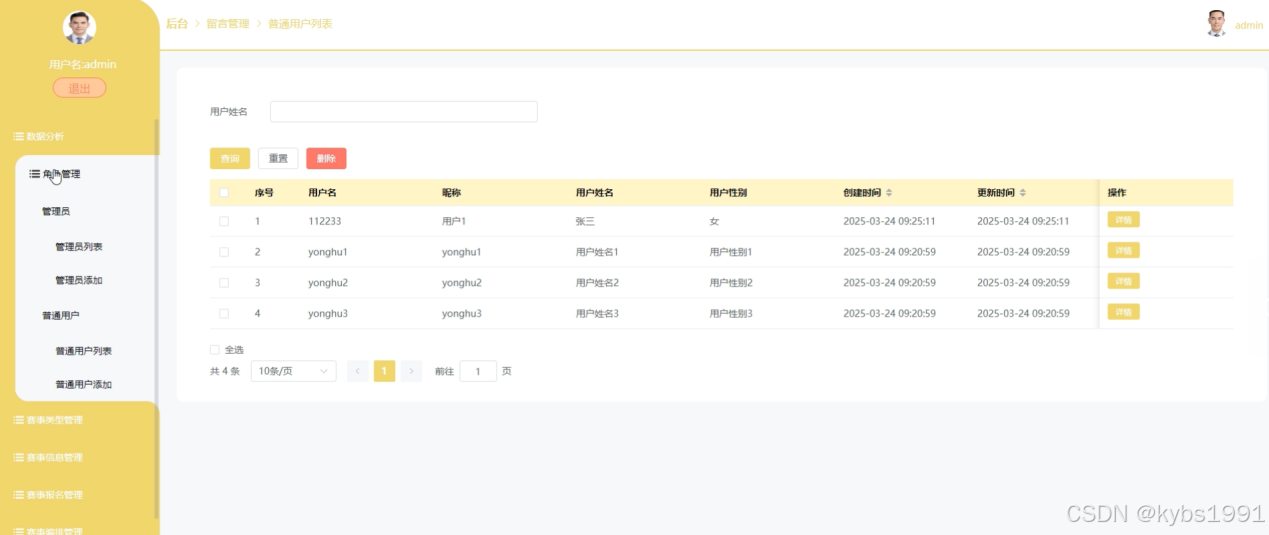

5.5.2 角色管理模块

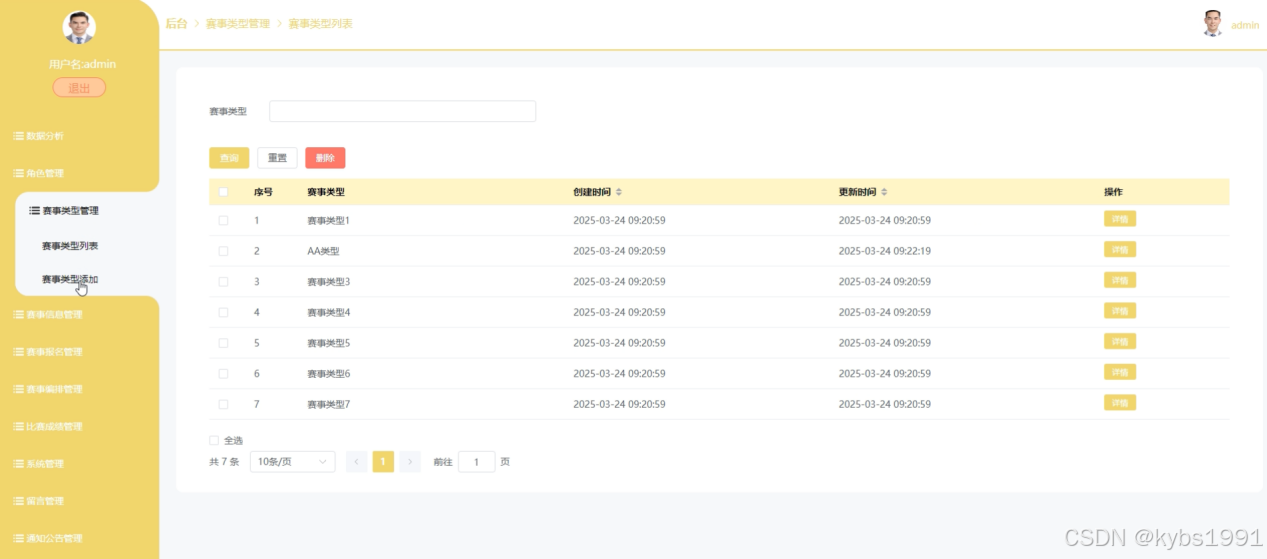

5.5.3 赛事类型管理模块

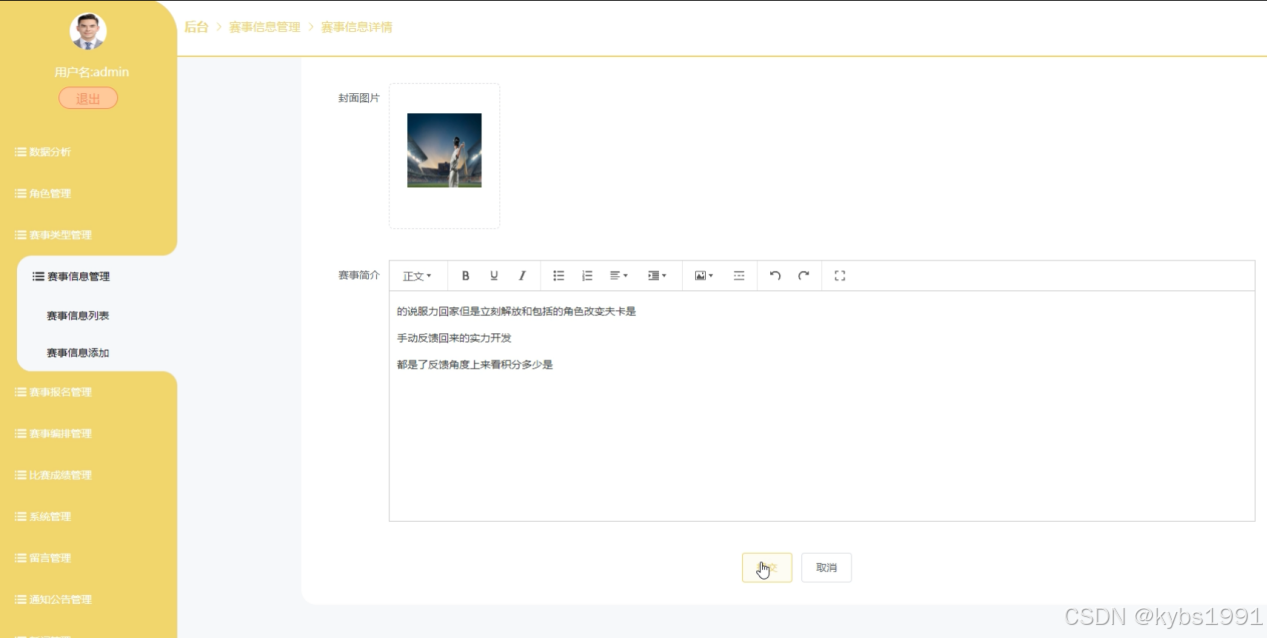

5.5.4 赛事信息管理模块

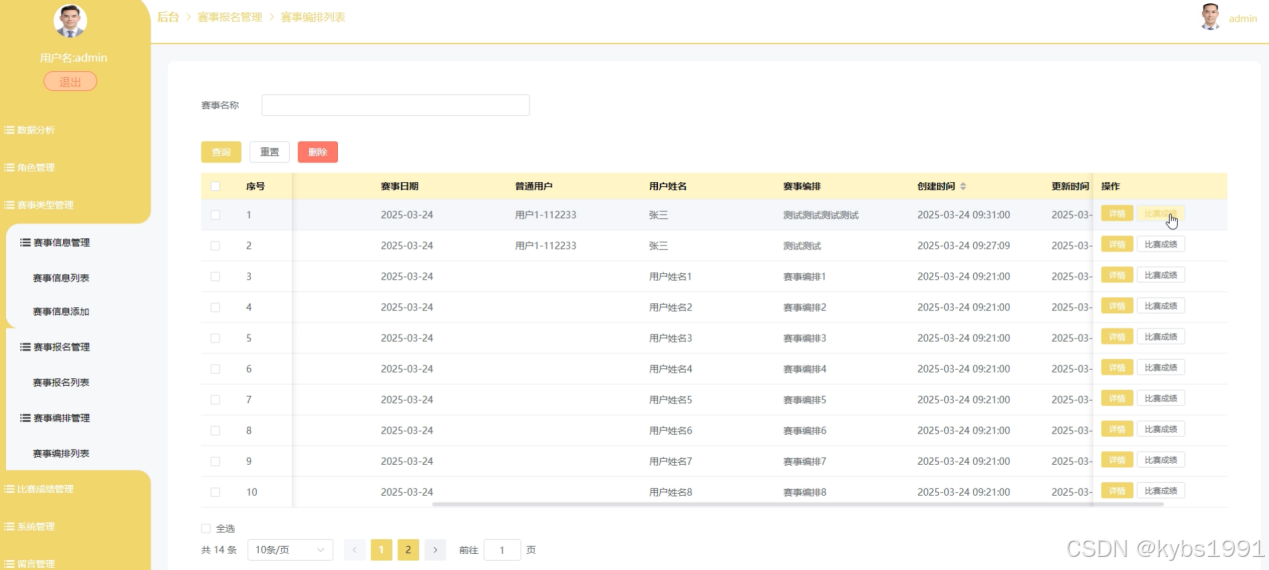

5.5.5 赛事编排管理模块

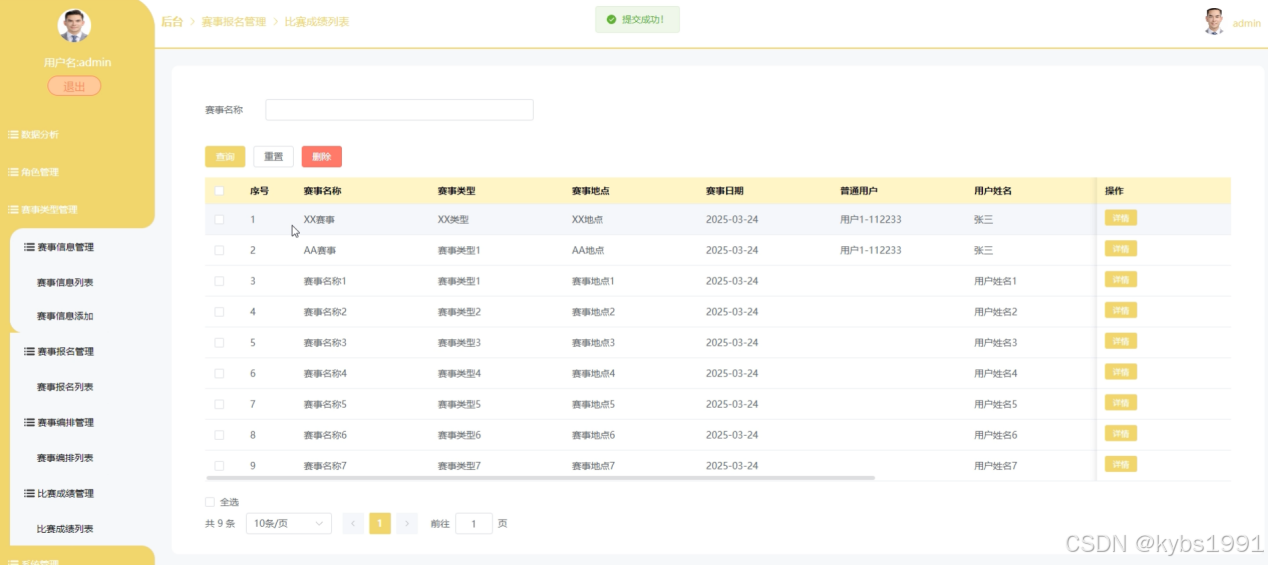

5.5.6 比赛成绩管理模块

5.5.7 新闻管理模块

第六章 系统测试

6.1 系统测试的目的

6.2 测试方法

6.3 测试用例

6.3.1 用户登录功能测试

6.3.2 创建数据测试

6.3.3 修改数据测试

6.3.4 查询数据测试

6.4 测试结果

结  论

参考文献

致  谢

附录

摘  要

随着体育事业的蓬勃发展，各类体育赛事日益增多，传统的体育赛事管理方式已难以满足高效、精准的管理需求。本论文设计并实现一个基于Spring Boot 的体育赛事管理系统小程序，以提升体育赛事管理的效率和质量。

本系统采用 Spring Boot框架，结合前端开发技术，构建了一个功能丰富、操作便捷的体育赛事管理系统。系统涵盖了用户和管理员两个角色，为不同用户提供了针对性的功能。对于用户而言，可在小程序中轻松浏览首页推荐的赛事、查看赛事信息、发布留言反馈、获取体育资讯，还能进行赛事报名、收藏赛事、发表评论以及查看个人统计信息等操作。管理员则拥有更强大的管理功能，包括数据分析、角色管理、赛事类型管理、赛事信息管理、赛事报名管理、赛事编排管理、比赛成绩管理、系统管理、留言管理、通知公告管理以及新闻管理等，实现了对体育赛事的全方位管理。

在系统开发过程中，首先进行了详细的系统分析，包括可行性分析、功能需求分析、非功能性需求分析以及用户用例分析，确保系统的设计符合实际需求。接着进行系统设计，包括功能模块设计和数据库设计，为系统的实现奠定了坚实的基础。在系统实现阶段，重点完成了普通用户主要功能的开发，如用户注册、登录和前台首页的实现。最后，对系统进行了全面的测试，验证了系统的功能正确性和性能稳定性。

本系统的实现，有效提高了体育赛事管理的效率，降低了管理成本，为体育赛事的组织者和参与者提供了更加便捷、高效的服务，具有重要的实际应用价值。

关键词：微信小程序；体育赛事管理系统；SpringBoot框架

Abstract

With the vigorous development of the sports industry, various types of sports events are increasing day by day, and traditional sports event management methods are no longer able to meet the needs of efficient and accurate management. This paper designs and implements a sports event management system mini program based on Spring Boot to improve the efficiency and quality of sports event management.

This system adopts the Spring Boot framework and combines front-end development technology to build a feature rich and easy-to-use sports event management system. The system covers two roles: user and administrator, providing targeted functions for different users. For users, they can easily browse the recommended events on the homepage, view event information, post feedback, and obtain sports information in the mini program. They can also register for events, bookmark events, post comments, and view personal statistical information. Administrators have more powerful management functions, including data analysis, role management, event type management, event information management, event registration management, event scheduling management, competition results management, system management, message management, notification and announcement management, and news management, achieving comprehensive management of sports events.

During the system development process, a detailed system analysis was first conducted, including feasibility analysis, functional requirements analysis, non functional requirements analysis, and user use case analysis, to ensure that the system design meets actual requirements. Continuing with the system design, including functional module design and database design, a solid foundation was laid for the implementation of the system. In the system implementation phase, the focus was on developing the main functions for ordinary users, such as user registration, login, and the implementation of the front-end homepage. Finally, a comprehensive test was conducted on the system to verify its functional correctness and performance stability.

The implementation of this system effectively improves the efficiency of sports event management, reduces management costs, and provides more convenient and efficient services for organizers and participants of sports events, which has important practical application value.

Keywords: WeChat Mini Program; Sports event management system; SpringBoot framework

第一章 绪  论

1.1研究背景及意义

当今社会，体育赛事规模与影响力持续扩大，吸引众多参与者和观众。然而，传统体育赛事管理方式效率低下、易出错，难以满足现代需求。信息收集、整理、处理等工作依赖人工，耗时费力且易出错，如报名信息录入错误、赛程安排冲突等。信息传播滞后，观众、运动员及教练难以及时获取赛事动态。

随着信息技术发展，数字化管理成为趋势。体育赛事领域迫切需要综合管理系统提升效率、优化资源配置、改善用户体验。Spring Boot技术为体育赛事管理系统开发提供新解。其快速开发、简化配置、易于集成等优势，缩短开发周期，提高开发效率。微服务架构增强系统可伸缩性和稳定性。

开发基于Spring Boot的体育赛事管理系统小程序意义重大，尤其在提高管理效率和促进体育运动发展上。该系统实现赛事信息自动化管理，高效准确完成报名、赛程安排、成绩统计等工作，减少人工错误，优化赛事组织。同时，整合体育资源，促进赛事多样化、规范化，提高赛事质量和水平。

此外，该系统提升用户体验，观众可及时获取赛事动态、视频回放，增强观赛趣味性和互动性。运动员和教练可查看赛程、成绩，便于赛事准备和分析。留言反馈功能促进赛事组织者与用户沟通。

总之，开发该系统小程序对提升赛事管理效率、促进体育运动发展及提升用户体验具有重要意义，确保赛事信息准确高效管理，促进体育赛事健康发展。

1.2国内外研究现状

国内在体育赛事管理系统研发上已取显著成果。华泽等人2018年设计的篮球赛事成绩管理系统，实现了成绩的快速录入、统计与查询，提升了管理效率与准确性。陈元香与冯建强2017年基于.NET组件技术研发的体育赛事管理信息系统，功能全面，涵盖赛事信息发布、参赛人员管理、赛程安排等，提高了系统的可维护性和可扩展性。此外，康宁2016年提出的基于ASP的学校体育赛事信息管理系统，针对学校体育赛事特点，实现了信息的有效管理和发布。黎创成2014年对东莞体育运动学校校运会赛事管理信息系统进行了设计，提供了信息化手段。

国内体育赛事管理系统发展呈现多样化趋势，针对不同赛事和管理需求，采用不同技术和方法。然而，现有系统仍面临数据整合与共享不足、用户体验待提升等挑战。未来，随着信息技术进步，系统将向集成化和人性化方向发展。

国外体育赛事管理系统设计与应用起步早，成果显著。Xun J L和Tao Y C2012年的研究指出，国外系统注重利用先进网络技术实现全面管理。在赛事信息管理上，系统实时发布赛事信息，确保观众和参与者及时获取准确信息，并具备强大数据分析功能，为赛事组织者提供决策支持。参赛人员管理方面，实现运动员、教练等信息的电子化管理，支持在线报名和缴费，提高报名效率。赛事运营方面，系统与商业运营紧密结合，实现门票在线销售、赞助商管理、广告投放等功能，同时注重与社交媒体整合，扩大赛事影响力。

国内外体育赛事管理系统均在不断进步，以适应赛事管理的多样化和复杂化需求，提升赛事管理效率和质量，为赛事组织者和参与者提供更好的服务和支持。

1.3论文组织结构

本论文共分为七个主要章节，具体结构如下：

1. 绪论：介绍研究背景与意义，回顾国内外研究现状，并概述论文的组织结构。

  2. 相关技术介绍：详细介绍与本研究相关的技术，包括Java语言、B/S框架、SpringBoot框架、Vue技术和MySQL数据库。

3. 需求分析：对系统的功能需求和非功能需求进行分析，明确用户和管理员的需求，并进行可行性分析，包括技术、操作和经济可行性。

4. 系统设计：涵盖系统架构设计、系统模块设计，并进行数据库的概念设计与表设计。

5. 系统实现：具体描述各个功能模块的实现过程，展示系统如何根据需求进行开发。

6. 系统测试：阐述测试的目的，分析测试结果并得出结论，以验证系统的稳定性和功能完整性。

7. 总结：总结研究的主要成果和贡献，指出存在的不足及未来的研究方向。

第二章 关键技术

2.1Java语言

Java语言是一种广泛使用的高级编程语言，具有平台无关性、面向对象特性和丰富的标准库。Java通过Java虚拟机（JVM）实现跨平台运行，开发者可以编写一次代码，在任何支持JVM的环境中执行[1]。Java的面向对象特性使得代码复用和模块化变得更加容易，促进了软件的维护和扩展。Java支持多线程编程，允许开发者在同一程序中同时执行多个任务，提升了应用程序的性能。

Java语言的语法结构简洁且易于理解，吸引了大量开发者。Java的标准库包含数据结构、输入输出处理、网络编程等众多功能模块。这使得开发者在构建应用程序时能够高效利用已有工具，减少重复劳动。Java广泛应用于企业级应用、移动应用、Web开发和大数据处理等领域。

2.2 B/S框架

B/S（Browser/Server）架构是一种基于浏览器和服务器的系统架构模式，用户通过浏览器与服务器进行交互。B/S架构简化了客户端的部署和管理，用户无需在本地安装复杂的软件，只需使用标准浏览器即可访问应用程序。服务器端负责处理业务逻辑和数据存储，客户端则主要负责展示用户界面和数据交互[2]。B/S架构的设计使得系统更新和维护集中在服务器端，降低了维护成本。

B/S架构通常采用Web技术进行实现，包括HTML、CSS和JavaScript等。用户在浏览器中发起请求，服务器响应并返回数据。数据传输通常通过HTTP或HTTPS协议进行，B/S架构的灵活性使其适用于在线购物、信息管理系统和社交网络等各类应用场景[3]。由于其易于扩展性，B/S架构可以方便地支持大规模用户访问，适应不断变化的业务需求。

2.3 SpringBoot框架

SpringBoot框架是基于Spring框架的开源项目，简化Java应用程序的开发过程。SpringBoot通过约定优于配置的理念，减少了传统Spring应用的繁琐配置，开发者可以快速搭建和部署应用程序。框架提供了一系列默认配置，支持自动化配置，简化了应用启动的复杂性[4]。SpringBoot内置了嵌入式Web服务器，使得开发者能够独立运行Java应用，无需外部容器。

SpringBoot支持微服务架构，开发者可以轻松创建和管理多个微服务。框架集成了丰富的功能模块，包括安全、数据访问和消息中间件等，支持RESTful API和JSON数据格式的处理[5]。SpringBoot还提供了强大的监控和管理功能，允许开发者实时监控应用的状态和性能指标。借助SpringBoot，开发者能够高效构建和维护现代企业级应用，满足复杂业务需求。

2.4 Vue技术

Vue是一种渐进式JavaScript框架，专注于构建用户界面。Vue采用组件化的开发模式，允许开发者将应用程序拆分为独立的、可重用的组件，从而提高了开发效率和代码的可维护性[6]。框架的核心库专注于视图层，支持数据绑定和DOM操作，提供了简洁的API。Vue的虚拟DOM机制提升了应用的性能，减少了实际DOM操作的次数。

Vue支持双向数据绑定，能够自动更新视图与模型之间的变化。开发者可以通过Vue的指令系统，简化数据展示和事件处理。Vue还支持路由管理和状态管理，使得开发复杂单页面应用变得更加容易[7]。借助Vue的生态系统，开发者能够使用多种工具和库来扩展功能，满足不同的业务需求。Vue在前端开发中逐渐成为主流选择，受到广泛关注和应用。

2.5 MySQL数据库

MySQL是一种开源关系型数据库管理系统，广泛应用于Web应用和企业级数据存储。MySQL支持结构化查询语言，允许开发者通过标准语句进行数据的创建、读取、更新和删除操作[8]。数据库通过表格形式组织数据，支持数据完整性和约束条件的定义。MySQL的存储引擎机制使得用户可以根据具体需求选择不同的存储引擎，以优化性能和功能。

MySQL具有高性能和可扩展性，支持大规模数据存储和高并发访问。系统提供了丰富的用户权限管理和数据加密安全特性。

2.6微信开发者工具

微信开发者工具是一款专为小程序开发而设计的应用，它不断改进，提供了便捷的操作方式，并且在开发过程中可以通过微信扫描二维码来访问，从而实现快速、准确的小程序开发和调试。

根据用户的需求，我们将采用不同的屏幕大小来制作小程序。

在完成了视图布置之后，可以通过执行编辑功能，快速更改当前的视图界面。

控制台:方便调试打印输出信息。

将代码上传至腾讯服务器，并在审核过程中填写版本号和备注信息，以确保代码的安全性和准确性。

通过查看资源文件，我们可以快速地调整相关项目的文件目录，从而实现断点调试。

使用远程调试技术，无论是在手机端还是PC端，都能够轻松地进行开发工作。

本地数据存储:显示的是本地存储的数据。

通过使用子父层级结构，我们可以更容易地进行视图调试。

微信的代码体积应该保持在2M 以内，而且在开发过程中，应该严格检查合法域名信息，并且为小程序的后台配置服务器域名。

微信开发者工具已经成为了开发过程中不可或缺的一部分，并且正在不断地改进和完善。

2.7小程序框架以及目录结构介绍

这款微信小程序的设计帮助用户快速、便捷地创建出一款拥有完全独特色的应用。它由一套完善的框架结构，将用户界面、操作界面、功能界面等多种功能完美结合，使用户只需要一点点的操作，就能轻松实现微信小程序的创建。框架的核心功能是一个快速的数据绑定机制，它能够轻松地将用户的信息和界面进行一致性的管理。它不仅支持对用户信息的实时监控，还能够根据用户的需求，实现对界面的快速调整和优化，从而使用户能够轻松地构建强大的微信小程序。

第三章  系统分析

3.1系统可行性分析

3.1.1技术可行性

现代软件开发技术已经相当成熟，提供了丰富的工具和框架，可以应对各种复杂的业务需求。采用Java等成熟、稳定的语言进行开发，利用其面向对象、跨平台等特性，实现系统的模块化、可扩展性和可维护性。利用SpringBoot等现代框架，简化开发过程，提高开发效率。对于数据库的选择，使用MySQL等关系型数据库，以满足数据存储和查询的需求。因此，从技术层面来看，开发体育赛事管理系统是完全可行的。

3.1.2经济可行性

系统的开发成本相对较低，可以利用开源框架和工具，降低开发成本。其次，系统的运行和维护成本也相对较低，可以采用Java等技术，实现系统的自动化部署和维护。因此，从经济层面来看，开发体育赛事管理系统也是可行的。

3.1.3社会可行性

该系统小程序助力社会体育事业发展，为体育爱好者提供便捷平台，促进赛事参与，提升全民身体素质。数据分析功能为组织者提供决策支持，优化赛事管理，推动规范化、专业化发展。系统注重数据安全与隐私保护，增强了用户信任感，具备良好的社会接受度和应用前景。

3.1.4操作可行性

系统的操作界面设计简洁明了，易于用户理解和操作。系统提供了详尽的操作指南和帮助文档，使得用户能够快速上手并熟练使用系统。系统还具备良好的容错性和错误提示功能，当用户操作失误时，能够及时给出提示信息，引导用户进行正确的操作。因此，从操作层面来看，体育赛事管理系统同样具备可行性。

3.2系统功能分析

3.2.1功能性分析

体育赛事管理系统划分为了前端模块和后端模块两大部分。

前端普通用户模块：

（1）注册登录：用户可以通过注册成为系统用户，注册后可以用账号密码登录系统。

（2）首页：用户登录springboot体育赛事管理系统后，首先看到的是首页，包含推荐课程、赛事信息、通知公告、体育资讯等精选内容。

（2）推荐：系统为用户推荐相关课程、训练指导及体测项目，便于用户快速找到感兴趣的内容。

（3）留言反馈：用户可在留言反馈区发表意见或建议，与系统互动。

（4）赛事信息：用户可查看详细的赛事信息列表，包括赛事名称、时间、地点等。

（5）通知公告：系统发布的重要通知和公告，用户可在此查看。

（6）体育资讯：提供最新的体育新闻和资讯，让用户随时了解体育界动态。

（7）我的：个人中心页面，包含收藏、评论、统计、赛事报名、赛事编排、比赛成绩等功能模块。用户可在此查看和管理自己的个人信息、赛事报名及比赛成绩等数据。

后端管理员模块：

（1）登录：管理员账号密码由系统生成，可使用账号密码可进行登录系统后台，使用系统功能进行管理，并可对自己的个人信息和密码进行管控。

（2）数据分析：管理员可查看和分析体育赛事管理系统的各项数据，包括用户活跃度、赛事参与度等。

（2）角色管理：管理员可管理不同角色的用户权限，确保系统安全。

（3）赛事类型管理：管理员可添加、删除、修改赛事类型，方便赛事信息管理。

（4）赛事信息管理：管理员可查看和管理赛事信息列表，包括赛事名称、时间、地点、参赛人员等。

（5）赛事报名管理：管理员可查看和管理用户的赛事报名信息，进行报名审核和确认。

（6）赛事编排管理：管理员可编排赛事日程，确保赛事顺利进行。

（7）比赛成绩管理：管理员可查看和管理比赛成绩信息，包括成绩录入、修改和查询。

（8）系统管理：包括公告信息、轮播图管理、留言反馈管理等功能，确保系统正常运行。

（9）留言管理：管理员可查看和处理用户的留言反馈，及时回应用户需求。

（10）通知公告管理：管理员可发布和管理系统的通知公告信息。

（11）新闻管理：包括体育资讯和资讯分类管理。管理员可发布和管理最新的体育新闻和资讯，方便用户获取相关信息。

3.2.2非功能性分析

体育赛事管理系统的非功能性需求比如体育赛事管理系统的安全性怎么样，可靠性怎么样，性能怎么样，可拓展性怎么样等，具体可以表示在如下3-1表格中：

表3-1体育赛事管理系统非功能需求表

安全性	主要指体育赛事管理系统数据库的安装，数据库的使用和密码的设定必须合乎规范。
可靠性	可靠性是指体育赛事管理系统能够安装用户的指示进行操作，经过测试，可靠性90%以上。
性能	性能是影响体育赛事管理系统占据市场的必要条件，所以性能最好要佳才好。
可扩展性	比如数据库预留多个属性，比如接口的使用等确保了系统的非功能性需求。
易用性	用户只要跟着体育赛事管理系统的页面展示内容进行操作，就可以了。
可维护性	体育赛事管理系统开发的可维护性是非常重要的，经过测试，可维护性没有问题

3.3系统用例分析

体育赛事管理系统的完整UML用例图分别是图3-1、3-2。

普通用户角色用例如下图所示。

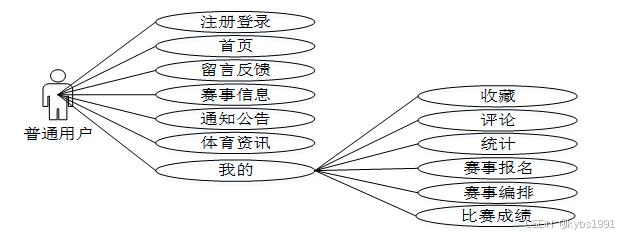

图 3-1体育赛事管理系统普通用户角色用例图

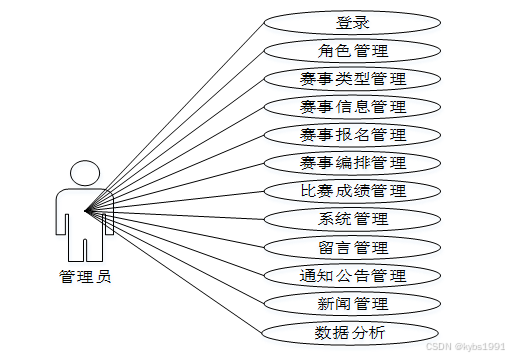

管理员角色用例如下图所示。

图 3-2体育赛事管理系统管理员角色用例图

3.4系统总体流程设计

3.4.1数据开发流程

系统开发流程的主要步骤，从需求分析到系统完成的全过程。流程包括需求分析、总体设计（结构、功能、数据）、详细设计（模块、编码）、模块整合与调用，以及测试、扩展和完善，最终完成系统的开发。本系统的开发流程如下图所示

图 3-3系统开发流程图

3.4.2用户登录流程

用户输入用户名和密码后，系统先检查输入是否为空，再验证用户名是否存在，若存在则通过用户名获取密码并校验。若密码正确则登录成功，否则提示密码错误。若用户名不存在或无法登录，提示用户操作无效。如下图所示。

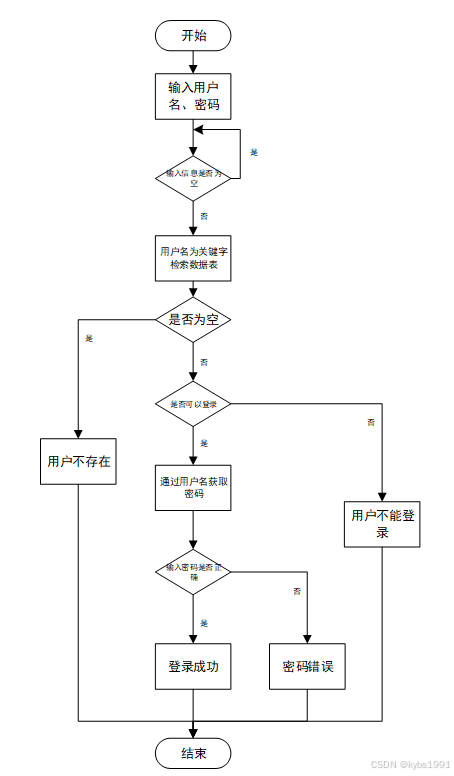

图 3-4登录流程图

3.4.3系统操作流程

用户首先进入系统登录界面，输入用户名和密码后，系统验证信息是否正确。若验证失败，返回登录界面重新输入，若验证成功，则进入功能界面，执行相应功能处理后结束操作流程。操作流程如下图所示。

图 3-5 系统操作流程图

3.4.4添加信息流程

管理员可以添加信息，用户添加可以自己权限内的信息，输入信息后，要想利用这个软件来进行系统的安全管理，首先需要登录到该软件中。添加信息流程如下图所示。

图 3-6添加信息流程图

3.4.5修改信息流程

用户首先选择需要修改的记录，输入修改后的数据，系统判断输入数据是否合法。若数据不合法，提示重新输入，若数据合法，则将修改后的数据写入数据库，完成操作后流程结束。修改信息流程图如下图所示。

图 3-7修改信息流程图

3.4.6删除信息流程

用户选择需要删除的记录后，系统判断是否确认删除。若未确认，返回选择环节，若确认删除，则更新数据库，删除对应记录，完成操作后流程结束。删除信息流程图如下图所示。

图 3-8删除信息流程图

第四章  总体设计

本章主要讨论的内容包括体育赛事管理系统的功能模块设计、数据库系统设计。

4.1系统架构设计

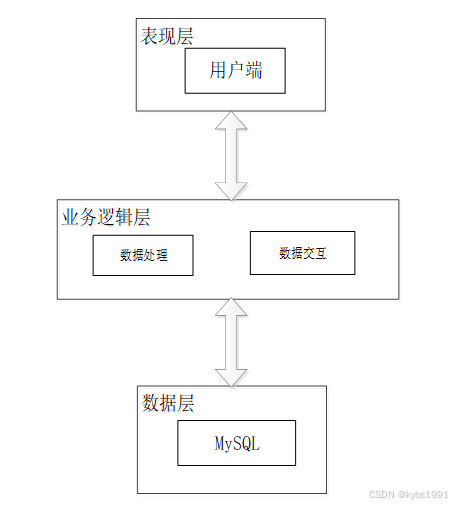

本体育赛事管理系统从架构上分为三层：表现层（UI）、业务逻辑层（BLL）以及数据层（DL）。

图 4-1体育赛事管理系统架构设计图

表现层（UI）：也称为用户界面层，它负责与用户进行直接的交互。一个优秀的UI设计能够显著提升用户的体验，确保用户在使用体育赛事管理系统时感到舒适和便捷。为了确保良好的兼容性，UI界面设计需要适应不同版本的平台和各种屏幕尺寸的分辨率。此外，UI交互功能必须合理设计，确保用户的操作能够得到相应的反馈和结果，这要求表现层与业务逻辑层之间保持良好的通信和协同工作。

业务逻辑层（BLL）：这一层主要处理体育赛事管理系统的数据和业务逻辑。当用户通过表现层提交数据时，业务逻辑层会接收这些数据，进行处理，并将结果传递给数据层进行存储或查询。同时，当系统需要从数据层读取数据时，业务逻辑层会处理这些数据，并将其传递给表现层进行展示。

数据层（DL）：虽然本体育赛事管理系统的数据存储在服务端的MySQL数据库中，但数据层仍然作为一个独立的部分存在。它的主要功能是存储和管理体育赛事管理系统的数据。数据层与MySQL数据库进行交互，执行数据的增、删、改、查等操作，确保数据的完整性和安全性。

这三个层次相互独立但又紧密协作，共同构成了体育赛事管理系统的完整架构。通过合理的分层设计，可以提高系统的可维护性、可扩展性和可重用性，为用户提供更好的服务和体验。

4.2系统模块设计

在上一章节中主要对系统的功能性需求和非功能性需求进行分析，并且根据需求分析了本体育赛事管理系统中的用例。那么接下来就要开始对本体育赛事管理系统的架构、主要功能和数据库开始进行设计。体育赛事管理系统根据前面章节的需求分析得出，体育赛事管理系统的功能模块图如下图所示。

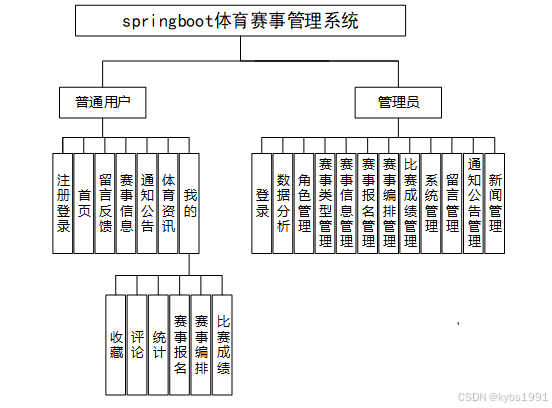

图 4-2体育赛事管理系统功能模块图

4.3数据库设计

数据库设计一般包括需求分析、概念模型设计、数据库表建立三大过程，其中需求分析前面章节已经阐述，概念模型设计有概念模型和逻辑结构设计两部分。

4.3.1数据库概念结构设计

下面是整个体育赛事管理系统中主要的数据库表总E-R实体关系图。

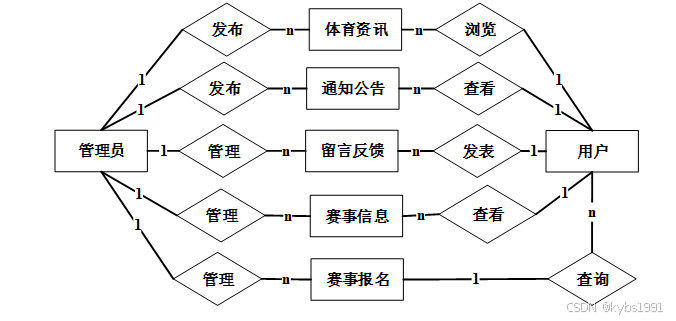

图 4-3体育赛事管理系统总E-R关系图

4.3.2数据库逻辑结构设计

通过上一小节中体育赛事管理系统中总E-R关系图上得出一共需要创建多个数据表。在此主要罗列几个主要的数据库表结构设计。

表 4-1-access_token（登陆访问时长）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	token_id	int		是	是	临时访问牌ID
2	token	varchar	64	否	否	临时访问牌
3	info	text	65535	否	否	信息
4	maxage	int		是	否	最大寿命：默认2小时
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间
7	user_id	int		是	否	用户编号

表 4-2-article（文章）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	article_id	mediumint		是	是	文章id
2	title	varchar	125	是	是	标题
3	type	varchar	64	是	否	文章分类
4	hits	int		是	否	点击数
5	praise_len	int		是	否	点赞数
6	create_time	timestamp		是	否	创建时间
7	update_time	timestamp		是	否	更新时间
8	source	varchar	255	否	否	来源
9	url	varchar	255	否	否	来源地址
10	tag	varchar	255	否	否	标签
11	content	longtext	4294967295	否	否	正文
12	img	varchar	255	否	否	封面图
13	description	text	65535	否	否	文章描述

表 4-3-article_type（文章分类）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	type_id	smallint		是	是	分类ID
2	display	smallint		是	否	显示顺序
3	name	varchar	16	是	否	分类名称
4	father_id	smallint		是	否	上级分类ID
5	description	varchar	255	否	否	描述
6	icon	text	65535	否	否	分类图标
7	url	varchar	255	否	否	外链地址
8	create_time	timestamp		是	否	创建时间
9	update_time	timestamp		是	否	更新时间

表 4-4-auth（用户权限管理）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	auth_id	int		是	是	授权ID
2	user_group	varchar	64	否	否	用户组
3	mod_name	varchar	64	否	否	模块名
4	table_name	varchar	64	否	否	表名
5	page_title	varchar	255	否	否	页面标题
6	path	varchar	255	否	否	路由路径
7	parent	varchar	64	否	否	父级菜单
8	parent_sort	int		是	否	父级菜单排序
9	position	varchar	32	否	否	位置
10	mode	varchar	32	是	否	跳转方式
11	add	tinyint		是	否	是否可增加
12	del	tinyint		是	否	是否可删除
13	set	tinyint		是	否	是否可修改
14	get	tinyint		是	否	是否可查看
15	field_add	text	65535	否	否	添加字段
16	field_set	text	65535	否	否	修改字段
17	field_get	text	65535	否	否	查询字段
18	table_nav_name	varchar	500	否	否	跨表导航名称
19	table_nav	varchar	500	否	否	跨表导航
20	option	text	65535	否	否	配置
21	create_time	timestamp		是	否	创建时间
22	update_time	timestamp		是	否	更新时间

表 4-5-code_token（验证码）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	code_token_id	int		是	是	验证码ID
2	token	varchar	255	否	否	令牌
3	code	varchar	255	否	否	验证码
4	expire_time	timestamp		是	否	失效时间
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间

表 4-6-collect（收藏）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	collect_id	int		是	是	收藏ID
2	user_id	int		是	是	收藏人ID
3	source_table	varchar	255	否	否	来源表
4	source_field	varchar	255	否	否	来源字段
5	source_id	int		是	否	来源ID
6	title	varchar	255	否	否	标题
7	img	varchar	255	否	否	封面
8	create_time	timestamp		是	否	创建时间
9	update_time	timestamp		是	否	更新时间

表 4-7-comment（评论）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	comment_id	int		是	是	评论ID
2	user_id	int		是	是	评论人ID
3	reply_to_id	int		是	否	回复评论ID
4	content	longtext	4294967295	否	否	内容
5	nickname	varchar	255	否	否	昵称
6	avatar	varchar	255	否	否	头像地址
7	create_time	timestamp		是	否	创建时间
8	update_time	timestamp		是	否	更新时间
9	source_table	varchar	255	否	否	来源表
10	source_field	varchar	255	否	否	来源字段
11	source_id	int		是	否	来源ID

表 4-8-competition_results（比赛成绩）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	competition_results_id	int		是	是	比赛成绩ID
2	event_name	varchar	64	否	否	赛事名称
3	event_type	varchar	64	否	否	赛事类型
4	event_location	varchar	64	否	否	赛事地点
5	event_date	date		否	否	赛事日期
6	ordinary_user	int		否	否	普通用户
7	user_name	varchar	64	否	否	用户姓名
8	user_rankings	varchar	64	否	否	用户排名
9	user_score	double		否	否	用户得分
10	create_time	datetime		是	否	创建时间
11	update_time	timestamp		是	否	更新时间
12	source_table	varchar	255	否	否	来源表
13	source_id	int		否	否	来源ID
14	source_user_id	int		否	否	来源用户

表 4-9-event_arrangement（赛事编排）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	event_arrangement_id	int		是	是	赛事编排ID
2	event_name	varchar	64	否	否	赛事名称
3	event_type	varchar	64	否	否	赛事类型
4	event_location	varchar	64	否	否	赛事地点
5	event_date	date		否	否	赛事日期
6	ordinary_user	int		否	否	普通用户
7	user_name	varchar	64	否	否	用户姓名
8	event_arrangement	text	65535	否	否	赛事编排
9	competition_results_limit_times	int		是	否	比赛成绩限制次数
10	create_time	datetime		是	否	创建时间
11	update_time	timestamp		是	否	更新时间
12	source_table	varchar	255	否	否	来源表
13	source_id	int		否	否	来源ID
14	source_user_id	int		否	否	来源用户

表 4-10-event_information（赛事信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	event_information_id	int		是	是	赛事信息ID
2	event_name	varchar	64	是	是	赛事名称
3	event_type	varchar	64	否	否	赛事类型
4	event_location	varchar	64	否	否	赛事地点
5	event_date	date		否	否	赛事日期
6	cover_image	varchar	255	否	否	封面图片
7	event_introduction	longtext	4294967295	否	否	赛事简介
8	hits	int		是	否	点击数
9	praise_len	int		是	否	点赞数
10	collect_len	int		是	否	收藏数
11	comment_len	int		是	否	评论数
12	event_registration_limit_times	int		是	否	报名限制次数
13	create_time	datetime		是	否	创建时间
14	update_time	timestamp		是	否	更新时间

表 4-11-event_registration（赛事报名）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	event_registration_id	int		是	是	赛事报名ID
2	event_name	varchar	64	否	否	赛事名称
3	event_type	varchar	64	否	否	赛事类型
4	event_location	varchar	64	否	否	赛事地点
5	event_date	date		否	否	赛事日期
6	ordinary_user	int		否	否	普通用户
7	user_name	varchar	64	否	否	用户姓名
8	enrollment_information	text	65535	否	否	报名信息
9	examine_state	varchar	16	是	否	审核状态
10	examine_reply	varchar	255	否	否	审核回复
11	event_arrangement_limit_times	int		是	否	赛事编排限制次数
12	create_time	datetime		是	否	创建时间
13	update_time	timestamp		是	否	更新时间
14	source_table	varchar	255	否	否	来源表
15	source_id	int		否	否	来源ID
16	source_user_id	int		否	否	来源用户

表 4-12-event_type（赛事类型）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	event_type_id	int		是	是	赛事类型ID
2	event_type	varchar	64	否	否	赛事类型
3	create_time	datetime		是	否	创建时间
4	update_time	timestamp		是	否	更新时间

表 4-13-hits（用户点击）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	hits_id	int		是	是	点赞ID
2	user_id	int		是	否	点赞人
3	create_time	timestamp		是	否	创建时间
4	update_time	timestamp		是	否	更新时间
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID

表 4-14-message（留言板）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	message_id	int		是	是	留言板ID
2	user_id	int		是	否	用户ID
3	title	varchar	64	否	否	标题
4	content	longtext	4294967295	是	否	内容
5	nickname	varchar	32	是	否	昵称
6	avatar	varchar	255	否	否	头像
7	email	varchar	125	否	否	留言者邮箱
8	phone	varchar	11	否	否	留言者手机号码
9	create_time	timestamp		是	否	创建时间
10	update_time	timestamp		是	否	更新时间
11	reply	longtext	4294967295	否	否	回复
12	reply_state	tinyint		否	否	回复状态

表 4-15-notice（公告）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	notice_id	mediumint		是	是	公告ID
2	title	varchar	125	是	否	标题
3	content	longtext	4294967295	否	否	正文
4	create_time	timestamp		是	否	创建时间
5	update_time	timestamp		是	否	更新时间

表 4-16-ordinary_user（普通用户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	ordinary_user_id	int		是	是	普通用户ID
2	user_name	varchar	64	否	否	用户姓名
3	user_gender	varchar	64	否	否	用户性别
4	examine_state	varchar	16	是	否	审核状态
5	user_id	int		是	否	用户ID
6	create_time	datetime		是	否	创建时间
7	update_time	timestamp		是	否	更新时间

表 4-17-praise（点赞）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	praise_id	int		是	是	点赞ID
2	user_id	int		是	是	点赞人
3	create_time	timestamp		是	否	创建时间
4	update_time	timestamp		是	否	更新时间
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID
8	status	tinyint		是	否	点赞状态:1为点赞，0已取消

表 4-18-slides（轮播图）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	slides_id	int		是	是	轮播图ID
2	title	varchar	64	否	否	标题
3	content	varchar	255	否	否	内容
4	url	varchar	255	否	否	链接
5	img	varchar	255	否	否	轮播图
6	hits	int		是	否	点击量
7	create_time	timestamp		是	否	创建时间
8	update_time	timestamp		是	否	更新时间

表 4-19-upload（文件上传）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	upload_id	int		是	是	上传ID
2	name	varchar	64	否	否	文件名
3	path	varchar	255	否	否	访问路径
4	file	varchar	255	否	否	文件路径
5	display	varchar	255	否	否	显示顺序
6	father_id	int		否	否	父级ID
7	dir	varchar	255	否	否	文件夹
8	type	varchar	32	否	否	文件类型

表 4-20-user（用户账户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	user_id	int		是	是	用户ID
2	state	smallint		是	否	账户状态：(1可用|2异常|3已冻结|4已注销)
3	user_group	varchar	32	否	否	所在用户组
4	login_time	timestamp		是	否	上次登录时间
5	phone	varchar	11	否	否	手机号码
6	phone_state	smallint		是	否	手机认证：(0未认证|1审核中|2已认证)
7	username	varchar	16	是	否	用户名
8	nickname	varchar	16	否	否	昵称
9	password	varchar	64	是	否	密码
10	email	varchar	64	否	否	邮箱
11	email_state	smallint		是	否	邮箱认证：(0未认证|1审核中|2已认证)
12	avatar	varchar	255	否	否	头像地址
13	open_id	varchar	255	否	否	针对获取用户信息字段
14	create_time	timestamp		是	否	创建时间

表 4-21-user_group（用户组）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	group_id	mediumint		是	是	用户组ID
2	display	smallint		是	否	显示顺序
3	name	varchar	16	是	否	名称
4	description	varchar	255	否	否	描述
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID
8	register	smallint		否	否	注册位置
9	create_time	timestamp		是	否	创建时间
10	update_time	timestamp		是	否	更新时间

第五章  详细设计与实现

体育赛事管理系统的详细设计与实现主要是根据前面的基于微信小程序的体育赛事管理系统的需求分析和基于微信小程序的体育赛事管理系统的总体设计来设计页面并实现业务逻辑。主要从基于微信小程序的体育赛事管理系统界面实现、业务逻辑实现这两部分进行介绍。

5.1首页模块

首页：以简洁美观的界面呈现。顶部设有搜索框，方便用户快速查找特定赛事或资讯。热门赛事以轮播图或卡片形式呈现，吸引用户的注意力。下方则按照不同类别，如近期赛事、热门赛事、推荐赛事等，分类展示赛事信息，用户可以滑动浏览，快速了解各类赛事的基本情况。首页模块展示如下图所示。

图 5-1首页模块图

5.2用户注册模块

不是体育赛事管理系统中正式用户的是可以在线进行注册的，当填写上自己的账号+设置密码+确认密码+昵称+邮箱+手机号+身份+用户姓名+用户性别等信息后再点击“注册”按钮后将会先验证输入的有没有空数据，再次验证密码和确认密码是否是一样的，最后验证输入的账户名和数据库表中已经注册的账户名是否重复，只有都验证没问题后即可用户注册成功。其用户注册模块展示如下图所示。

图 5-2注册模块图

5.3登录模块

体育赛事管理系统中的前台上注册后的用户是可以通过自己的用户名+密码进行登录的，当用户输入完整的自己的用户名+密码信息并点击“登录”按钮后，将会首先验证输入的有没有空数据，再次验证输入的用户名+密码和数据库中当前保存的用户信息是否一致，只有在一致后将会登录成功并自动跳转到体育赛事管理系统的首页中，否则将会提示相应错误信息，登录模块如下图所示。

图 5-3登录模块图

5.4前端普通用户功能模块

5.4.1留言反馈模块

用户在使用小程序过程中，若遇到问题、有建议或想分享自己的体验，可以通过留言反馈功能进行表达。留言界面简洁易用，用户输入内容后点击提交即可。管理员会定期查看留言，并及时回复用户，实现用户与管理员之间的有效沟通。留言反馈模块如下图所示：



图 5-4留言反馈模块图

5.4.2赛事信息模块

·用户可以在赛事列表中选择感兴趣的赛事，进入赛事详情页。详情页会展示赛事的详细信息，包括赛事名称、赛事类型、举办地点、赛事日程安排等。模块如下图所示。

图 5-5赛事信息模块图

5.4.3通知公告模块

小程序会及时发布与赛事相关的通知公告，如赛事延期、场地变更、成绩公布等。用户可以在通知公告板块查看最新的通知信息，确保不会错过重要的赛事动态。通知公告会按照发布时间排序，最新的通知显示在最前面，方便用户查看。模块如下图所示。

图 5-6通知公告模块图

5.4.4体育资讯模块

该板块为用户提供丰富的体育资讯，包括体育赛事新闻、运动员动态、体育行业趋势等。资讯内容会实时更新，用户可以随时了解体育界的最新消息。每条资讯配有标题、摘要和图片，用户点击标题即可查看完整内容。同时，用户还可以对感兴趣的资讯进行收藏和分享。模块如下图所示。

图 5-7体育资讯模块图

5.4.5“我的”模块

我的：我的包含多个功能模块，我的收藏：快速查看管理赛事资讯。我的评论：查看编辑删除个人评论及回复。赛事统计：查看参赛获奖成绩，激励提升。赛事报名：小程序便捷报名，查状态。赛事编排：报名后查看比赛时间对手，确保公平。模块如下图所示。

图 5-8“我的”模块图

5.5后端管理员功能模块

5.5.1数据分析模块

管理员可以通过系统的数据分析功能，对赛事相关数据进行深入挖掘和分析。可以查看赛事的报名人数统计、参赛人员的年龄分布、性别比例、不同赛事类型的受欢迎程度等数据。数据分析模块如下图所示。

图 5-9数据分析模块图

5.5.2角色管理模块

管理员负责对系统中的不同角色进行管理，包括用户角色和管理员角色。可以添加、删除、修改角色信息，设置角色的权限。角色管理模块如下图所示。

图 5-10角色管理模块图

5.5.3赛事类型管理模块

管理员可以对赛事类型进行管理，包括添加新的赛事类型、修改现有赛事类型的信息、删除不再使用的赛事类型。在添加赛事类型时，需要填写赛事类型的名称、描述等信息。通过赛事类型管理，使系统能够适应不同类型的体育赛事，满足多样化的赛事管理需求。赛事类型管理模块如下图所示。

图 5-11赛事类型管理模块图

5.5.4赛事信息管理模块

管理员负责对赛事的基本信息进行管理，包括赛事的创建、编辑和删除。在创建赛事时，需要填写赛事的名称、举办时间、举办地点、参赛规则、报名截止时间等详细信息。编辑赛事信息时，可以对已有的赛事信息进行修改和更新。赛事信息管理模块如下图所示。

图 5-12赛事信息管理模块图

5.5.5赛事编排管理模块

管理员根据参赛人员的信息和比赛规则，对赛事进行编排。可以制定赛程表，安排比赛时间、场地、参赛队伍或选手等。在编排过程中，需要考虑各种因素，如参赛人数、场地可用性、比赛时间冲突等，确保赛事编排的合理性和公平性。赛事编排管理模块如下图所示。

图 5-13赛事编排管理模块图

5.5.6比赛成绩管理模块

管理员负责对比赛成绩进行管理，包括成绩的录入、修改和查询。在比赛结束后，管理员需要及时录入比赛成绩，确保成绩的准确性。如果发现成绩有误，可以进行修改。比赛成绩管理模块如下图所示。

图 5-14比赛成绩管理模块图

5.5.7新闻管理模块

管理员发布体育资讯，含赛事新闻、运动员动态等，需填标题、摘要、内容及图片，发布后在小程序展示。同时，管理员可分类管理资讯，如篮球、足球等，方便用户查找，并可根据需要添加、修改、删除分类。新闻管理模块如下图所示。

图 5-15新闻管理模块图
