摘要

二进制对称信道（BSC）是离散无记忆信道最基础模型，多级BSC信道串联是通信链路多级中继传输的简化模型。本文先推导两级BSC串联等效转移矩阵与信道容量闭式解，进一步推广得到m级串联BSC通用容量公式；通过Python完成数值仿真，绘制信道容量随误码率、串联级数变化的关系曲线，直观分析串联链路对传输容量的衰减规律，同时结合通信工程场景解释结论物理意义。

一、研究背景与意义

二进制对称信道BSC广泛用于数字基带传输、二进制调制解调、无线中继通信系统建模。多级中继级联传输时，每一段链路均可等效为独立BSC信道，整条通信链路等价于多个BSC信道串联模型。

主流信息论教材仅给出两级BSC串联简单例题，缺少任意m级信道通用数学推导，同时没有数值仿真曲线直观展示容量变化规律。本文完整完成两级推导、m级通用公式拓展，并通过编程可视化定量分析两大核心问题：

1. 多级相同BSC串联后等效总误码如何计算？
2. 信道容量随串联阶数、单段链路误码率存在怎样的衰减规律？

研究结论可直接用于多跳中继通信系统性能分析。

二、基础理论铺垫

2.1 单级BSC信道模型

BSC输入符号集合 X={0,1}，输出 Y={0,1}，单级误码概率为a：

发送0收到0、发送1收到1：正确传输，概率 1-a
发送0收到1、发送1收到0：传输错误，概率 a

单级BSC转移矩阵：

离散对称无记忆信道核心结论：输入等概分布 P(X=0)=P(X=1)=0.5 时，信道取得最大互信息，即信道容量。

单BSC信道容量公式：

H2(.) 为二元熵函数，单位：bit/符号。

2.2 DMC离散无记忆信道串联规则

若信道1输出作为信道2输入，两信道串联，总等效转移矩阵为两个信道转移矩阵依次相乘。
m个相同BSC串联时，总等效转移矩阵等于单级矩阵的m次幂 P^m。

三、两级BSC串联理论推导

设两段完全相同BSC，单级误码率均为 a，信道1转移矩阵 P，信道2转移矩阵同样为 P，两级串联总转移矩阵 P_2=P *P。

3.1 等效转移概率求解

3.2 两级串联信道容量

等效信道仍为对称BSC，等概输入达到容量，代入容量公式：

3.3 数值实例计算

取单级误码 a=0.1
等效两级误码：a2=20.10.9=0.18
单级容量：C_1=1-H2(0.1)≈0.531 bit
两级容量：C_2=1-H2(0.18)≈0.310 bit
直观可见：串联两级后信道容量明显下降。

四、m级BSC串联通用公式拓展（加分拓展内容）

4.1 m级等效总误码数学归纳推导

1. 归纳基：m=1,a1=a；m=2,a2=2a(1-a)，成立
2. 归纳假设：m级等效误码 am
3. m+1级为m级串联单级BSC，递推关系：

a{m+1}=2am(1-am)

可推导出闭式通项：

4.2 m级串联信道通用容量

m级串联后整体等效为BSC信道，等效误码为 am，信道容量：

4.3 容量变化规律定性分析

1. 当串联阶数 m趋于无穷大，(1-2a)^m趋于0，am趋于0.5
2. 二元熵 H2(0.5)=1，因此极限容量


物理含义：大量BSC信道级联，传输错误不断累积，输入输出几乎无相关性，信道无法承载有效信息。

五、Python仿真实现

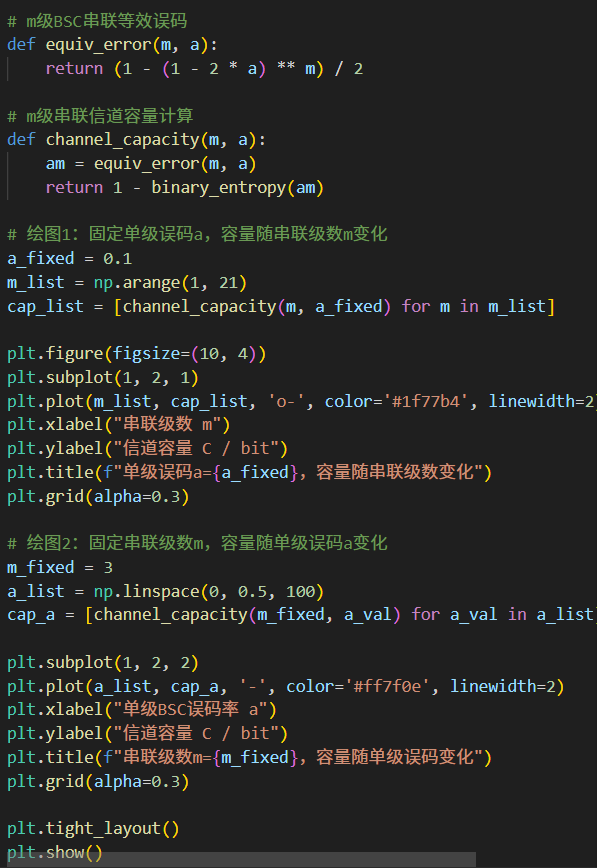

5.1 完整代码

python

import numpy as np
import matplotlib.pyplot as plt

二元熵函数

def binary_entropy§:
p = np.clip(p, 1e-10, 1 - 1e-10) # 避免log2(0)报错
return -p * np.log2§ - (1 - p) * np.log2(1 - p)

m级BSC串联等效误码

def equiv_error(m, eps):
return (1 - (1 - 2 * eps) ** m) / 2

m级串联信道容量

def channel_capacity(m, eps):
em = equiv_error(m, eps)
return 1 - binary_entropy(em)

---------------------- 绘图1：固定误码a，容量随串联级数m变化 ----------------------

eps_fixed = 0.1
m_list = np.arange(1, 21) # 串联1~20级
cap_list = [channel_capacity(m, eps_fixed) for m in m_list]

plt.figure(figsize=(10,4))
plt.subplot(1,2,1)
plt.plot(m_list, cap_list, ‘o-’, color=‘#1f77b4’, linewidth=2)
plt.xlabel(“串联级数 m”)
plt.ylabel(“信道容量 C / bit”)
plt.title(f"单级误码a={eps_fixed}，容量随串联级数变化")
plt.grid(alpha=0.3)

---------------------- 绘图2：固定级数m，容量随单级误码a变化 ----------------------

m_fixed = 3
eps_list = np.linspace(0, 0.5, 100)
cap_eps = [channel_capacity(m_fixed, e) for e in eps_list]

plt.subplot(1,2,2)
plt.plot(eps_list, cap_eps, ‘-’, color=‘#ff7f0e’, linewidth=2)
plt.xlabel(“单级BSC误码率 a”)
plt.ylabel(“信道容量 C / bit”)
plt.title(f"串联级数m={m_fixed}，容量随单级误码变化")
plt.grid(alpha=0.3)

plt.tight_layout()
plt.show()

5.2 代码说明与运行截图说明

1. 函数 binary_entropy 实现二元熵计算，截断极小值防止对数无意义报错；

2. equiv_error 根据推导公式计算m级串联等效总误码；

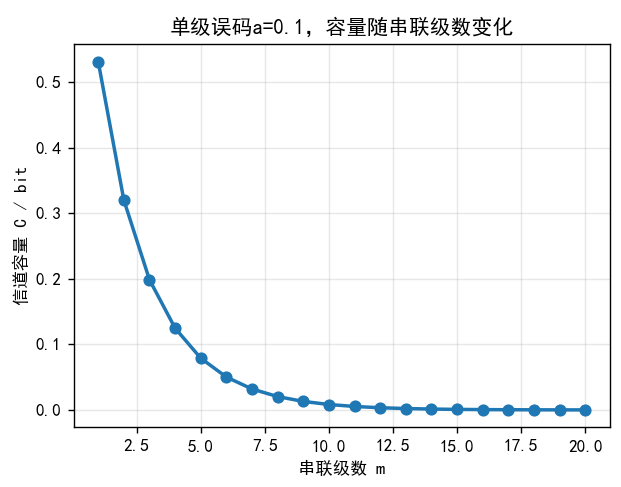

3. 左子图：固定单段误码0.1，遍历1~20级串联，观察容量衰减；

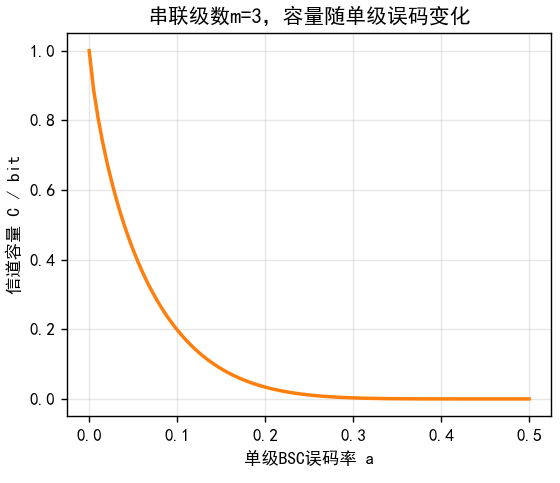

4. 右子图：固定串联3级，误码0~0.5区间扫描，观察容量随误码下降趋势；

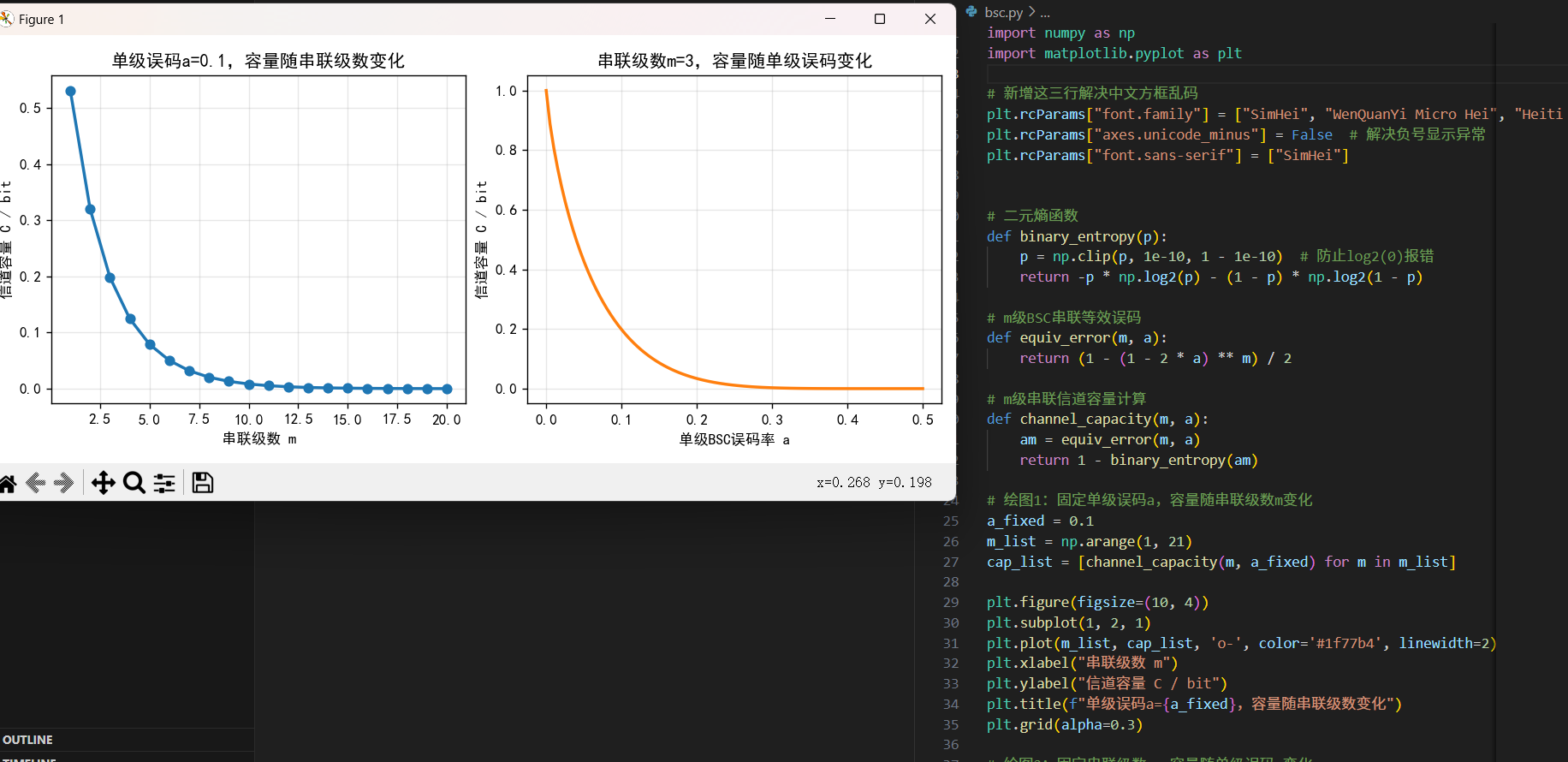

5. 运行成功截图


   六、仿真结果分析与工程解读

6. 串联级数增长，信道容量单调递减，衰减速度前期快、后期逐渐平缓，无限多级后容量趋近于0；

7. 单级链路误码率a越大，相同串联级数下整体容量越低，容量衰减幅度明显加剧；

8. 工程实际启示：多跳中继通信系统中，单纯增加中继节点（等效BSC串联）会持续损耗信道传输上限。工程上需搭配信道编码、均衡算法、分集接收补偿误码累积，缓解容量下降问题；

9. 等效误码物理本质：每一级信道独立引入随机比特翻转，多级叠加后发送与接收比特一致性持续降低。

七、拓展思考与踩坑总结

7.1 高频易错点

1. 矩阵乘法顺序颠倒：信道串联矩阵不可交换，必须按信号传输顺序相乘；BSC对称模型数值结果巧合不受影响，非对称信道会直接算错等效误码。
   ​
2. 混淆串、并联信道：并联多条BSC信道容量叠加提升；串联信道容量持续衰减，二者规律完全相反，不可混用。
   ​
3. 熵函数计算边界：a取0或0.5时对数无定义，代码中必须增加极小值截断处理。

7.2 拓展延伸方向

本文全部基于相同误码率BSC串联，可进一步拓展：各级链路误码a₁,a₂…aₘ互不相等时，通过逐次矩阵相乘求解整体等效转移矩阵，推导非均匀级联信道容量。

八、完整总结

本文以二进制对称信道BSC为基础模型，完成两级串联完整矩阵推导，利用数学归纳法得到任意m级BSC串联等效误码闭式表达式，推导出多级串联信道容量通用计算公式。

通过Python数值仿真绘制两组特性曲线，定量验证核心规律：串联级数越多、单级链路误码越大，信道传输容量越低，无限级联后信道丧失信息传输能力。结合多跳中继通信场景解释理论结论工程价值，同时梳理推导与仿真过程中常见计算错误，拓展非均匀链路级联研究思路，完整覆盖理论推导、数值实例、编程仿真、工程分析四大模块。
