MAVLink 底层架构与运行逻辑

MAVLink 是面向无人系统设计的轻量级消息协议，广泛应用于飞控、地面站、机载外设等设备间通信。参考官方设计规范，本文从底层架构、组件构成、消息流转、通信模式、运行规则等维度，梳理其整体工作逻辑，聚焦协议架构与交互机制

一、MAVLink 整体架构体系

MAVLink 采用模块化、分层式架构设计，整体实现协议逻辑与传输介质解耦，可灵活适配串口、以太网、无线链路、CAN 总线等多种传输通道。整套架构主要分为协议核心层、传输适配层、设备交互层三大部分，各层级职责清晰、单向依赖，保障协议的轻量化与跨平台能力。

1.1 层级划分与核心职责

1.1.1 设备交互层

该层面向业务应用与终端设备，是开发者和上层业务的直接交互入口。
负责设备状态上报、飞行指令下发、参数读写、任务调度、事件通知等业务行为。上层应用仅需调用标准化接口发起交互，无需感知底层协议规则与传输方式，实现业务逻辑与通信底层隔离。所有飞控、地面站、外设的业务交互行为，均基于该层完成触发与响应。

1.1.2 协议核心层

作为 MAVLink 的中枢核心，承载整套协议的规则定义与逻辑调度，也是架构中最关键的部分。
主要包含消息定义、命令规范、系统组件标识、交互规则、会话管理、状态同步等模块。该层统一约束消息类型、交互时序、应答逻辑、设备寻址规则，定义不同终端之间的通信语义，是多厂商、多设备互联互通的基础。同时负责消息路由、优先级管理、交互状态维护，保障通信过程有序执行。

1.1.3 传输适配层

承担协议核心与物理链路的衔接工作，核心目标是屏蔽不同传输通道的差异。
MAVLink 本身不绑定专属传输协议，该层对串口、TCP/UDP、无线数传、CAN 等链路进行统一封装，向上层协议核心提供标准的数据收发接口。更换物理传输方式时，仅需调整适配层配置，协议核心与上层业务无需改动，具备极强的可移植性。

1.2 架构设计核心特性

1. 轻量化设计：架构摒弃复杂会话与冗余逻辑，代码体积小、资源占用低，可在资源受限的嵌入式飞控上稳定运行。
2. 去中心化通信：采用对等通信架构，无中心服务节点，任意接入网络的设备均可按照规则收发消息、发起交互。
3. 跨链路兼容：传输层完全解耦，支持有线、无线、局域网络等多种主流无人系统传输介质。
4. 可扩展能力：协议层预留自定义消息、自定义命令接口，可根据业务需求拓展通信内容。

---

二、MAVLink 版本

MAVLink 主流分为 v1.0 和 v2.0 两个可用版本，另有已淘汰的预发布版 v0.9。其中 v2.0 为当前官方推荐版本，且开发库向下兼容 v1.0，可同时解析两类协议报文。

2.1 各版本概况

1. MAVLink 2.0：2017 年起大规模普及，功能更强、安全性更高，是新设备首选。
2. MAVLink v1.0：2013 年广泛应用，目前仍大量搭载在传统老旧外设上。

MAVLink v0.9：早期测试版本，2018 年已彻底停止维护，仅部分历史代码中存在残留，实际使用中基本不会接触。

---

2.2 版本识别方法

在抓包分析或设备调试中，可通过以下三种方式快速判定 MAVLink 协议版本：

识别方式	说明	示例/备注
报文起始标记（最直观）	数据包首字节直接区分主版本	MAVLink 1: 0xFE MAVLink 2: 0xFD 不支持该版本的库无法识别此标记
能力标志校验	通过 AUTOPILOT_VERSION 消息判断设备是否支持 v2.0	读取 capabilities 字段，检查 MAV_PROTOCOL_CAPABILITY_MAVLINK2 标志位
次版本号查询	通过 HEARTBEAT 消息获取协议次版本号	mavlink_version 字段，对应 common.xml 中定义的消息集版本

补充说明：消息体本身不携带版本信息，协议通过 CRC_EXTRA 校验机制，确保收发双方使用的消息定义完全兼容。

---

2.3 版本握手与链路适配

设备依靠版本标记、能力标志即可完成基础版本识别，不同通信链路的适配规则有所区别：

1. 透明链路
   飞控与地面站之间数据完整转发，仅依靠上述识别方式即可正常通信，目前绝大多数链路都属于此类。

2. 非透明链路
   存在路由转发、数据重组，或是老旧无线数传采用固定分包，容易破坏 v2.0 可变长报文。
   可通过指令交互完成严谨校验：地面站发送指定指令，请求一条 v2.0 专属消息。对方正常回传则代表支持 v2.0；返回否定应答即为不支持；无响应则判定通信超时。

注：旧版检测消息 PROTOCOL_VERSION 现已废弃。

3. 半透明链路
   以 SiK 系列数传电台为代表，会主动向数据流中插入状态消息。这类设备在收到第一条 v2.0 报文后，会以 v2.0 格式发送状态消息，以此证明协议兼容性。

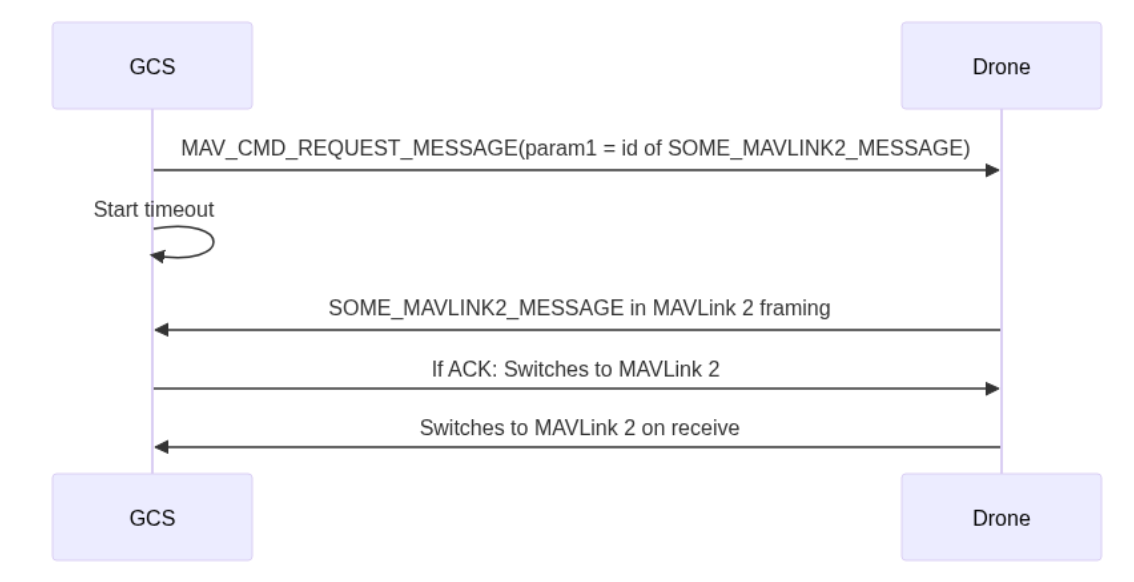

2.3.1 版本握手时序流程

流程说明：

1. GCS 发起校验：发送 MAV_CMD_REQUEST_MESSAGE 指令，param1 填入 MAVLink 2 专属消息ID（>256）。
2. 飞控响应：支持 v2.0 则返回 v2 格式消息；不支持则返回 NACK；无响应则超时。
3. 版本切换：GCS 收到 v2 消息后，双方正式切换到 MAVLink 2.0 通信。

作用：解决电台/路由导致的非透明链路问题，确保 v2.0 能稳定运行。

---

2.4 版本与签名的通道约束

MAVLink 以独立通信通道（串口、UDP 等）为单位绑定协议版本：

• 单条通道内所有设备必须使用同一协议版本，不能混用 v1.0 与 v2.0。
• 若开启 v2.0 消息签名功能，同通道设备还需使用统一密钥。
• 实际组网中，老旧外设（v1.0）、普通 v2.0 设备、带签名的 v2.0 设备，建议划分不同通道分别对接。

---

2.5 版本协商通用规则

为兼顾新特性与老旧设备，设备默认支持双版本自适应，核心规则如下：

1. 飞控支持按通道单独开关 v2.0 功能，配置生效通常需要重启设备。
2. 开启消息签名后，设备上电直接发送带签名的 v2.0 报文。
3. 未开启签名时，设备可先发 v1.0 报文，检测到链路中存在 v2.0 数据后自动切换版本。
4. 支持 v2.0 的设备，需在能力标志位中明确标识自身兼容性。
5. 地面站可手动指定协议版本，也可自动探测对端设备能力、完成版本匹配。

---

三、MAVLink 2

MAVLink 2 是协议的升级版本，具备向下兼容性，同时大幅提升了通信灵活性与安全性。目前官方已提供 C、C++11、Python 语言对应的开发库。

3.1 核心新特性

1. 24位消息ID
   MAVLink 1 仅支持 256 类消息，MAVLink 2 支持超 1600 万种自定义消息，拓展能力大幅提升。

2. 数据包签名
   用于校验消息来源，确保数据由可信设备发出，强化通信安全。

3. 消息扩展
   可在已有消息内新增字段，未升级的旧设备依旧可以正常解析，不破坏二进制兼容性。

4. 载荷空字节截断
   发送前自动移除载荷末尾的零值空字节，减少传输数据量；MAVLink 1 会完整传输所有字节。

5. 兼容/非兼容标志位
   用于协议迭代演进：无法识别非兼容标志则直接丢弃数据包；无法识别兼容标志，仍可正常处理报文。

---

3.2 版本升级说明

• 版本协商：链路两端的版本探测与协商规则
• C 语言库：MAVLink 2 的 C 语言库原生兼容 MAVLink 1，库升级、新旧版本混用配置可参考 mavgen 工具文档。

---

四、MAVLink2 消息签名机制

MAVLink 2 增加了消息签名能力，主要用来验证通信报文确实来自合法、可信的设备。

4.1 报文帧格式

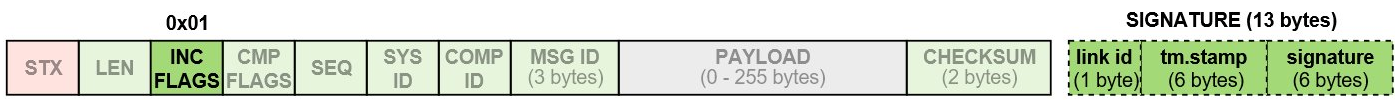

启用签名的报文，会将头部不兼容标志位的 0x01 位置1，并在报文尾部额外追加 13 字节 的签名字段。

补充说明
报文头部的不兼容标志位遵循如下规则：若 MAVLink 库无法识别或处理该标志位，必须直接丢弃对应报文。也就是说，不支持签名功能的 MAVLink 库，会拒收所有已签名报文。在 C 语言库中，通过宏 MAVLINK_IFLAG_SIGNED 定义该签名标识位。

13字节签名字段说明

字段	位数	说明
linkID (8 bits)	8位	报文所属通信链路ID，通常与通信通道编号一致
timestamp (48 bits)	48位	时间戳。以10 微秒为单位，计时起点为格林威治时间2015年1月1日。同一条链路中，该数值必须单调递增。若报文平均速率超过10万包/秒，时间戳数值会快于实际物理时间
signature (48 bits)	48位	48位签名值，基于完整报文、时间戳与密钥计算得到

---

4.2 链路ID、签名算法与时间戳规则

4.2.1 链路ID

链路ID为固定8位数据，核心作用是隔离多通信链路，保证MAVLink多链路组网场景下，消息签名、时间戳校验机制正常工作，避免不同通道数据互相干扰。

在实际部署中，一台飞控或地面站往往会同时启用多条通信通道，比如USB有线、Wi-Fi无线、远距离数传电台等，不同链路的传输时延、丢包率、传输速率差异极大。设备需要为每一条已启用的物理/逻辑通信通道分配唯一链路ID，并在发送签名报文时填充至对应字段。尤其在Wi-Fi搭配数传电台这类时延差距明显的组合场景中，链路ID是区分数据流、防止校验误判的关键。

协议定义系统ID, 组件ID, 链路ID三元组为一条独立逻辑数据流。时间戳单调递增、时序校验、签名状态维护等所有规则，均以单条逻辑数据流为单位独立执行。简单来说，不同链路、不同设备组件的数据流相互隔离，一条链路的报文时序异常，不会影响其他链路的正常通信。

补充：链路ID的底层处理逻辑可查阅官方文档《C Message Signing > Handling Link IDs》。

---

4.2.2 签名计算规则

签名是校验报文完整性与设备身份的核心，采用 SHA-256 哈希算法 生成，最终输出48位（6字节）签名值。

签名依赖的密钥为固定32字节二进制数据，属于整个签名体系的安全根基。所有需要互相通信的设备（飞控、地面站、机载外设等）必须配置完全一致的密钥，否则签名校验必然失败。该密钥由通信双方私下约定，严禁对外公开。

(1) 计算逻辑与数据源说明

签名的计算范围不包含报文尾部13字节签名字段，仅组合密钥、原始报文主体、链路ID与时间戳进行运算。运算规则：将所有数据按顺序拼接，对拼接结果执行SHA-256哈希，截取哈希结果的前48位作为最终签名。

数据流转过程：

secret_key + header + payload + CRC + link-ID + timestamp
        ↓ 二进制数据拼接
        ↓ 执行 SHA-256 哈希运算
        256位哈希结果
        ↓ 截取前48位
        最终 signature 签名值

公式中 + 代表二进制数据拼接，sha256_48() 指代截取SHA-256结果前48位的运算逻辑：

signature = sha256_48(secret_key + header + payload + CRC + link-ID + timestamp)

(2) 参与签名计算的数据源明细

字段名称	数据长度	字段说明
secret_key	32 字节	通信密钥，通信双方必须保持一致
header	可变	MAVLink 2 标准报文头部
payload	可变	报文有效载荷，承载业务数据
CRC	可变	报文校验和
link-ID	8 位（1 字节）	通信链路标识
timestamp	48 位（6 字节）	时序戳，用于防重放攻击

只要上述任意一部分数据被篡改、密钥不匹配、链路ID或时间戳异常，都会导致本地计算出的签名与报文携带签名不一致，以此实现防篡改、防伪造的安全能力。

---

4.2.3 时间戳管理规则

时间戳主要用来防止重放攻击。简单说就是避免攻击者截取旧报文反复发送、冒充正常数据。协议对时间戳的计时方式、使用、校验都做了统一规定。

(1) 基础定义与时间换算

时间戳单位为 10 微秒，统一从 格林威治时间 2015年1月1日 开始计算。
如果设备使用常规Unix时间（从1970年1月1日算起），可以加上固定偏移值 1420070400 秒完成换算。

受设备时钟、GPS信号等影响，报文里的时间戳不一定和标准时间完全一致，协议对此不作强制要求，只要求先后顺序正常。

规定：在同一组(系统ID, 组件ID, 链路ID)的通信链路中，后一条报文的时间戳必须比前一条大。如果报文发送速度极快（每秒超10万条），时间戳数值会比真实时间走得更快，这属于正常情况。

(2) 设备本地时间戳使用规则

飞控这类嵌入式设备经常出现断电丢时间、开机没定位GPS、没有硬件时钟等问题，因此统一按以下规则维护时间戳：

1. 定时保存
   定期把当前时间戳保存到断电不丢失的存储区域，建议至少每分钟存一次，防止重启后时序错乱。
2. 开机取值
   设备开机后，对比系统算出的时间戳和之前保存的历史时间戳，取更大的那个作为初始时间，保证时间不会倒流。
3. GPS 对时
   没有硬件时钟的设备，成功搜到GPS信号后，对比GPS时间戳和本地当前值，同样取较大值更新。
4. 发包自增
   每发送一条签名报文，对应链路的时间戳自动加1，确保顺序递增。
5. 合法报文同步时间
   收到校验正常的报文时，如果对方时间戳比本地大，就更新本地时间，实现两端时间对齐。

重要提醒：哪怕设备选择收下签名异常的报文，也绝对不能用这类报文的时间戳更新本地时间，防止被恶意数据干扰。

(3) 接收报文的校验规则

收到签名报文后，会根据对方的链路ID、系统ID、组件ID做两道检查，不满足则直接丢弃报文：

1. 对比历史记录，如果新报文时间戳比上一条更小，说明是重复旧数据，直接拒收。
2. 若是第一次收到该设备报文，当对方时间戳比本地时间落后超过1分钟，也判定为过期数据，予以拒收。

(4) 高并发场景优化

报文收发频繁、频繁读写存储时，容易出现数据错乱。推荐做法：
在存储里同时保存两份时间戳。写入数据时更新偏小的那一组，读取数据时使用偏大的那一组，以此避免并发读写引发异常。

---

4.3 报文接收与放行规则

MAVLink 依据已签名报文、未签名报文、签名异常报文三类数据，执行差异化接收策略，在保障通信安全的同时，适配调试、兼容等实际使用场景。

4.3.1 已签名报文接收规则

针对已完成签名的报文，出现以下任意一种情况，设备将直接丢弃该报文：

1. 时序倒退
   在同一个逻辑数据流（由系统ID、组件ID、链路ID三元组标识）中，新报文的timestamp小于此前接收报文的时间戳。例如上一帧报文时间戳为 2000，新报文为 1980，判定为重复旧数据，直接拒收。
2. 签名校验不通过
   设备本地运算得到的 48 位signature，与报文携带的签名值不一致，代表数据被篡改或两端secret_key不匹配。
3. 报文超时
   报文timestamp相比设备本地时间，滞后超过 600 万单位（1 分钟），判定为过期数据并拒收。

4.3.2 未签名报文放行规则

MAVLink 库支持自定义策略，有条件地接收未签名报文，可结合设备参数、传输链路、报文类型、协议标志位灵活配置。

说明：未满足放行规则的未签名报文必须全部拦截，否则消息签名的安全机制将失效。

典型应用场景：

1. 通过设备参数全局配置，允许接收所有未签名报文，多用于设备调试阶段；
2. 针对 USB、有线以太网这类安全通道，默认放行未签名报文；
3. 通信状态类报文RADIO_STATUS固定免签名接收，保障数传电台正常工作；
4. 搭配硬件按键触发临时模式，开机长按按键后，设备可接收所有未签名报文；
5. 设备上电初期兼容未签名报文，一旦收到第一条合法已签名报文，自动切换为严格校验模式。

4.3.3 签名异常报文处理规则

系统可按需开启放行签名异常报文的功能，主要用于应急排查场景。

举例：飞行器密钥损坏、设备失联时，地面站可临时放行签名异常报文，正常解析位置等基础数据，辅助找回设备。

重要规范：若开启该功能，设备必须做出醒目提示，标注当前连接存在安全风险。签名异常一般由配置错误、传输故障、协议异常导致，也可能是受到恶意攻击。

---

4.4 密钥管理与日志安全规范

密钥是MAVLink签名体系的信任根基，其全生命周期管理与日志脱敏策略，是防范密钥泄露、离线破解等攻击的关键环节。

4.4.1 密钥管理规则

通信密钥固定为32字节二进制数据，组网内所有交互设备必须配置相同密钥，签名校验才能正常生效。密钥通常由地面站统一生成并分发至各终端设备。

（1）密钥生成方式

密钥的生成逻辑由设备自主实现，主流方案分为两种，均可输出符合标准的32字节密钥：

1. 将用户手动输入的字符串，经过 SHA-256 哈希运算转换为密钥；
2. 调用随机密钥生成器，直接生成随机二进制密钥。

（2）密钥使用限制说明

补充说明
官方 mavgen C、Python 库默认单链路仅支持配置单个密钥，该限制属于程序实现问题，并非协议强制要求。实际开发中可拓展设计密钥池，或是为每一条通信连接单独分配密钥。

（3）密钥存储要求

密钥必须存入设备持久化存储区域，全程严格保密。禁止通过各类通信协议对外传输，同时不得在MAVLink参数、运行日志、数据闪存日志中留存，避免密钥明文泄露。

（4）密钥分发与重置

设备通过 SETUP_SIGNING 报文完成密钥的配置与重置，执行规则如下：

1. 该报文仅允许在USB、本地串口等有线安全链路中，以单播形式定向发送至指定系统ID与组件ID，接收设备解析后将密钥存入持久化存储；
2. 密钥重置与初次配置采用同一套安全流程，安全标准保持一致；
3. 禁止广播 SETUP_SIGNING 报文，同时也不允许自动转发该报文，防止密钥从安全链路流转至Wi-Fi等无线不安全链路造成泄密；
4. 未搭载USB通信功能的飞控设备，可通过NSH Shell等命令行界面本地设置密钥。

实用建议
推荐由地面站统一生成密钥并通过有线通道下发。可临时关闭安全通道的签名校验功能，即便密钥丢失或损坏，也能正常完成重新配置。

4.4.2 日志安全处理规则

日志中若留存密钥、原始签名数据，会被攻击者利用开展离线分析、暴力破解，因此必须做脱敏处理。

处理对象	处理规则	安全作用
SETUP_SIGNING 报文	日志中直接剔除该报文；若需保留记录，将密钥字段替换为32字节 0xFF	彻底规避密钥明文泄露风险
已签名报文	清除报文签名标志位，并移除尾部13字节签名字段	减少签名样本泄露，提升离线攻击难度

4.5 参考

本文相关规则均参考官方《Message Signing Proposal》文档，该文档还详细阐述了签名机制的设计思路、抗重放攻击、抗离线攻击等安全能力评估内容，可作为深度研究资料。

---

五、MAVLink 数据包序列化与帧结构

数据包序列化，就是把设备要传输的各类数据，转换成统一的二进制格式在通信链路上传递。MAVLink 的数据包格式参考了车载通信相关标准设计，同时借助 CRC_EXTRA 校验位，保证发送方和接收方对数据格式的理解完全一致。

日常使用无人机相关设备时，数据的编码、解码工作都由官方函数库自动完成，使用者不用深究底层格式；本节内容主要面向协议开发、工具维护相关的开发人员。

MAVLink 传输多字节数据时，统一采用小端序规则排布字节，官方函数库也默认适配主流的小端架构硬件。

简单解释：

1. 字节序（大小端）
   计算机里一个数字常会用多个字节存储/传输，字节序规定了高低字节的排列顺序。

• 小端序：低位字节放前面，高位字节放后面（先传低字节、后传高字节）。
  举个例子：数字 0x1234 占2个字节，小端传输顺序为 0x34 → 0x12。
• 对应的大端序：高位字节在前，低位字节在后，和日常书写数字习惯一致。
  MAVLink 网络传输固定用小端序，收发双方必须按这个规则解析，否则读出的数据会出错。

2. 小端架构硬件
   指CPU、单片机等硬件，原生默认使用小端序存储数据。
   现在绝大多数电脑、无人机飞控、嵌入式芯片都是小端架构，和MAVLink传输规则天然匹配，不用额外做字节转换。

---

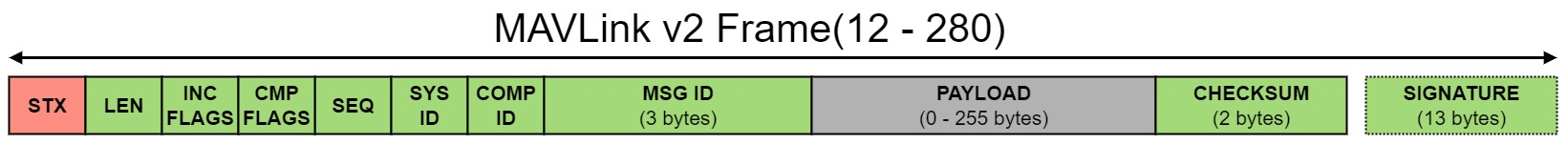

5.1 MAVLink 2 数据包格式

MAVLink 2 是目前应用最广泛的版本，额外增加了可选的签名字段，通信安全性和兼容性更强，链路传输的完整结构如下：

数据包传输顺序：
magic(STX) + len + incompat_flags + compat_flags + seq + sysid + compid + msgid + payload + checksum + signature

数据包起始标志 + 有效载荷长度 + 不兼容标志 + 兼容标志 + 数据包序号 + 发送系统 ID + 发送组件 ID + 消息类型 ID + 业务数据载荷 + CRC 校验和 + 可选签名字段

字节索引	C 语言类型	字段名称	取值范围	功能说明
0	uint8_t	magic（STX）	0xFD（固定值）	数据包起始标志，收到该数值就代表这是一条 MAVLink 2 数据。不支持该版本协议的设备，会直接丢弃这条数据
1	uint8_t	len	0~255	标识后续业务数据的字节长度，支持对过长数据做截断处理
2	uint8_t	incompat_flags	—	强制兼容标志。设备无法识别该标志时，必须丢弃当前数据包
3	uint8_t	compat_flags	—	可选兼容标志。设备不认识该标志，也能正常解析使用数据包
4	uint8_t	seq	0~255	数据包编号。每发送一条数据编号加一，用于判断传输过程中是否丢包
5	uint8_t	sysid	1~255	发送设备编号，区分网络里多台无人机，不能使用编号0
6	uint8_t	compid	1~255	设备内部模块编号，区分同一台无人机里的飞控、摄像头等部件，禁止使用广播编号
7~9	uint32_t	msgid(24位)	0~16777215	消息类型编号，根据这个编号解析后续业务数据的含义
10 ~ 9+n	uint8_t	payload	0~255 字节	核心业务数据，存储无人机位置、姿态、指令等信息，单包最大255字节，n为当前数据的字节数
n+10 ~ n+11	uint16_t	checksum	CRC-16/MCRF4XX值	校验码，检查数据在传输中是否出错，校验范围不包含起始标志位
n+12 ~ n+25	uint8_t	signature[13]	13字节（可选）	可选签名字段，开启后可验证数据是否被篡改，提升通信安全

数据包长度由业务数据和签名功能共同决定，具体分为两种情况：

1. 最短长度（12 字节）
   载荷区无业务数据（payload = 0 字节），且不启用签名字段。此时仅保留协议基础结构，多用于应答、确认类报文，只做通信回执，不传输飞行指令、设备状态等数据。

2. 最长长度（280 字节）
   载荷区填满 255 字节最大业务数据，同时开启 13 字节签名字段。可完整传输无人机状态、任务指令、图像等信息，借助签名实现数据防篡改。

小结：12 字节 = 空数据包 + 无签名；280 字节 = 满载数据 + 启用签名。

---

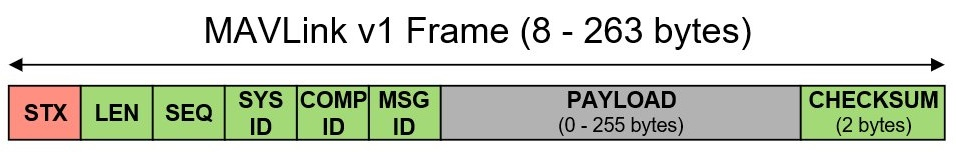

5.2 MAVLink 1 数据包格式

MAVLink 1 是早期版本，结构更加简单，不支持数据签名功能，整体包长更短，具体格式如下：

数据包传输顺序：
magic + len + seq + sysid + compid + msgid + payload + checksum

数据包起始标志 + 有效载荷长度 + 数据包序号 + 发送系统 ID + 发送组件 ID + 消息类型 ID + 业务数据载荷 + CRC 校验和

字节索引	C 语言类型	字段名称	取值范围	功能说明
0	uint8_t	magic	0xFE（固定值）	数据包起始标志，用于识别这是 MAVLink 1 格式数据
1	uint8_t	len	0~255	标识后续业务数据的长度，同一种类消息的数据长度固定不变
2	uint8_t	seq	0~255	数据包编号，逐包递增，用于检测传输丢包
3	uint8_t	sysid	1~255	发送设备编号，区分组网内不同无人机，不可使用编号0
4	uint8_t	compid	1~255	设备内部模块编号，区分飞控、云台等部件，禁止使用广播编号
5	uint8_t	msgid	0~255	消息类型编号，用来解析后续业务数据
6 ~ 5+n	uint8_t	payload	0~255 字节	业务数据区域，存放各类飞行、设备信息，单包最大255字节，n为当前数据的字节数
n+6 ~ n+7	uint16_t	checksum	CRC-16/MCRF4XX值	CRC-16 校验码，排查传输错误，计算范围不含起始标志位

数据包长度由业务数据容量决定，具体分为两种情况：

1. 最短长度（8 字节）
   载荷区无业务数据（payload = 0 字节），仅保留协议基础结构。这类数据包多为应答、确认类报文，只做通信回执，不传输飞行指令、设备状态等数据。

2. 最长长度（263 字节）
   载荷区填满 255 字节最大业务数据，可完整传输无人机状态、任务指令等各类信息。

小结：8 字节 = 空数据包；263 字节 = 满载数据。

---

5.3 MAVLink 2 标志位详解

MAVLink 2 在协议头部新增了两类标志位：不兼容标志与兼容标志，专门用于扩展协议功能，二者的作用、安全规则完全不同。

---

5.3.1 不兼容标志（Incompatibility Flags）

不兼容标志用于标记会改变数据包格式/结构的核心功能。
如果接收设备不认识其中任何一个标志，必须直接丢弃整个数据包，无法继续解析。

标志值	C 语言宏定义	功能说明
0x01	MAVLINK_IFLAG_SIGNED	数据包已启用签名，尾部附加了13字节安全签名

这是强制性要求。设备必须支持该功能才能收包，否则直接拒收。

最常用场景：开启数据包签名，确保数据不被篡改。

---

5.3.2 兼容标志（Compatibility Flags）

兼容标志用于标记不影响数据包格式的附加功能。
即使设备不认识这些标志，也可以直接忽略，仍然能正常解析数据包。

这是可选附加信息。比如标记“高优先级”，只做提示作用，不影响收包、解析核心数据。

---

5.4 有效载荷格式

MAVLink 为减少传输开销，有效载荷不附带消息结构信息，通信双方需预先统一字段规则。消息类型由msgid标识，飞行指令、遥测数据等内容均存放在有效载荷内。

协议会对载荷字段按数据长度从大到小重排序，提升传输与解析效率。MAVLink 2 可截断载荷末尾空字节并更新长度字段以节省带宽，MAVLink 1 则完整传输全部字节。

数据包采用 2 字节 CRC-16/MCRF4XX 校验和，校验范围不含起始字节与签名，同时纳入CRC_EXTRA字节，校验收发双方消息定义是否一致。

数据包一旦遭到篡改、伪造，或是格式不兼容，就会触发校验失败并被丢弃。该特性可用于识别异常报文，为无人机通信检测与防护提供支撑。

---

六、MAVLink 消息路由机制

MAVLink 网络由多类独立设备系统组成，单台系统又可划分为多个功能组件，协议通过标准化的寻址与转发规则实现全网消息交互。日常应用中，路由解析与转发逻辑均由官方函数库自动执行，本节主要阐述网络架构、寻址规则、通用路由判定逻辑，以及ArduPilot飞控固件中的具体实现机制，同时结合通信安全场景说明相关风险与应用要点。

---

6.1 网络架构与基础寻址

MAVLink 网络基本单元分为系统与组件两类。飞行器、地面站、天线跟踪器等独立设备为一个系统；单个系统内部包含自动驾驶仪、相机、舵机等不同功能组件。协议采用两级编号完成全网寻址，分别为系统ID与组件ID。

• 系统ID：在整个网络内唯一，取值范围为 1~255。自动驾驶仪默认系统ID为 1，网络中新增飞行器设备时，需分配连续且不重复的编号。地面站及开发接口通常选用编号区间高位数值（如 255），以此降低地址冲突概率，同时系统ID支持自定义配置，可满足多地面站协同组网需求。
• 组件ID：依据协议标准 MAV_COMPONENT 统一分配，用于区分同一系统内部不同功能模块，实现设备内精准寻址。

消息通过有效载荷内两个 8 位字段指定接收对象：

• target_system：指令待执行的目标系统
• target_component：指令待执行的目标组件，该字段依赖target_system，不可单独使用

若 target_system、target_component 字段省略或赋值为 0，当前消息即为广播消息，全网所有系统与组件都会接收并处理。依托定向寻址与广播模式，消息可灵活发送至指定单设备、设备内指定组件、单个系统全部组件或全网所有设备。

从通信安全角度来看，广播消息无访问限制，易被攻击者利用批量下发虚假遥测数据、恶意控制指令；定向报文则依赖合法ID寻址，伪造指令需匹配正确目标ID才能被设备响应。

---

6.2 通用路由判定规则

MAVLink 网络中，设备对收到的消息同时承担本地处理与转发中继双重角色，两类规则并行不悖：本地处理决定设备自身是否执行消息；转发规则决定消息是否扩散到其他链路。

6.2.1 本地处理条件

满足以下任意一条，设备必须本地处理该消息：

1. 消息为广播消息（target_system 字段省略或为 0）；
2. target_system 与自身系统ID匹配，且target_component为广播状态（省略或为 0）；
3. target_system、target_component 均与自身完全匹配；
4. target_system 与自身系统ID匹配，且本地从未在任何链路中接收过该组<target_system, target_component>报文。

6.2.2 消息转发条件

满足以下任意一条，设备必须将消息转发至其他通信链路：

1. 消息为广播消息（target_system 字段省略或为 0），转发至除来源链路外所有链路；
2. target_system 与自身系统ID不匹配，且设备已知目标系统对应的通信通道；
3. target_system 与自身系统ID匹配、指定了target_component字段，且设备曾在对应链路中监听到该<target_system, target_component>组合的报文。

本地处理条件 1：广播消息，设备自己要处理
只要是广播消息，设备都会解析、执行这条消息，比如更新心跳状态、响应广播指令。
→ 这是设备自身的行为。

转发条件 1：广播消息，设备要转发给其他链路
设备会把收到的广播消息，转发给除来源链路外的所有其他链路，让全网所有设备都能收到。
→ 这是设备作为中继的行为。

6.2.3 转发约束与补充规则

协议明确硬性约束：转发过程中严禁修改、重新封装原始数据包，必须完整转发原始报文内容。即便设备因权限、功能限制无法解析报文，或是无法完成签名校验，也需严格遵循路由规则执行转发。对于协议库不支持的未知消息，统一按照广播报文逻辑转发。

广播消息会转发至所有尚未接收该报文的通信通道；定向报文仅当设备曾在某一通道监听到目标设备数据时，才会在该通道进行转发，若目标地址未知、或报文来源于目标设备所在通道，则不执行转发操作。非广播类报文仅允许转发至已确认存在的目标地址。

---

6.3 ArduPilot 飞控路由实现

ArduPilot 飞控支持多遥测端口，可将单一端口收到的 MAVLink 消息，统一路由转发至其余所有遥测端口。该功能适用于飞控、机载辅助计算机等多组件共用一条无线遥测链路的场景，是无人机机载组网的核心能力。

6.3.1 核心工作流程

飞控通过 MAVLink_routing 类统一管理路由逻辑，工作流程如下：

1. 抓取每条入站报文，提取报文自带的源 sysid（系统ID）与 compid（组件ID）；
2. 建立路由映射表，记录各个物理通道（USB、Telem1、Telem2 等）与 <sysid, compid> 地址对的对应关系；
3. 解析报文的 target_system 与 target_component：若目标地址与本机地址不匹配，依据路由表转发至对应通道；无明确目标地址的报文，飞控完成本地处理后，广播转发至全网已知设备。

6.3.2 本地处理判定规则（飞控端）

当飞控收到消息时，满足以下任一条件则执行本地处理，处理动作不影响转发逻辑：

1. 消息无 target_system 字段；
2. target_system 字段值为 0（广播地址）；
3. 目标系统ID为本机ID，且无 target_component 字段；
4. 目标系统ID、目标组件ID均与本机完全匹配；
5. 目标系统ID为本机ID，且飞控从未在任何链路中收到过该组 <target_system, target_component> 报文。

6.3.3 消息转发判定规则（飞控端）

满足以下任一条件，飞控将报文转发至其他通信链路：

1. 消息无 target_system 字段；
2. target_system 字段值为 0（广播地址）；
3. 目标系统非本机，且飞控已在对应链路中监测到该目标设备；
4. 目标系统为本机、且指定了目标组件，同时飞控已在链路中监测到该组地址组合。

6.3.4 路由状态联动与协议约束

1. 地面站交互约定：地面站仅在链路中收到目标设备报文后，才会向该 <sysid, compid> 组合发送定向指令（如 PARAM_SET），避免无效报文转发。
2. 设备重启检测：飞控会持续监测 SYSTEM_TIME 报文，若报文中 time_boot_ms 数值下降，判定对应设备发生重启，需立即清空本地路由记录表，适配设备重启后的网络状态。
3. 转发行为约束：转发过程中严禁修改、重新封装原始数据包，必须完整转发原始报文内容，保障跨链路通信一致性。

---

6.4 不同版本与场景适配

6.4.1 协议版本差异

• MAVLink 1 未提供路由功能专用接口，无法直接解析 target_system 与 target_component，需通过通用接口读取有效载荷并手动匹配字段。
• MAVLink 2 优化了路由信息解析逻辑，在结构体 mavlink_msg_entry_t 中增设标志位 FLAG_HAVE_TARGET_SYSTEM、FLAG_HAVE_TARGET_COMPONENT，可快速判断报文是否携带寻址字段，并通过字段偏移量直接定位信息位置，适配复杂组网场景。
• 无签名 MAVLink 2 报文的路由行为与 MAVLink 1 完全一致，仅在启用签名时增加安全校验环节

6.4.2 签名报文路由规则

MAVLink 2 启用签名的安全报文，路由逻辑与普通报文保持一致，额外增加约束：转发时不得更改报文任意内容，包括原始签名数据。即使转发设备无法完成签名验证、无法解析报文，也必须按照标准规则转发，保障跨链路通信正常流转。

6.4.3 工程部署实现

工程应用中可使用 MAVLink Router 工具，实现串口、各类IP协议的混合组网，统一调度转发全网 MAVLink 流量，适配多链路、多设备的复杂组网场景。

---

6.5 安全关联分析

从通信安全角度来看，路由机制既是设备间协同的基础，也是潜在攻击入口：

1. 广播报文无访问限制，易被攻击者利用批量下发虚假遥测数据、恶意控制指令；
2. 定向报文依赖合法ID寻址，伪造指令需匹配正确目标ID才能被设备响应，可通过ID白名单实现基础访问控制；
3. 转发过程严禁修改原始数据包，可将“转发报文被篡改”作为异常行为判定依据；
4. 路由表清空机制可辅助监测设备异常重启、离线等状态，及时发现设备被恶意操控的迹象。

这些特性为无人机通信异常检测与指令防护策略提供了理论支撑，可基于路由规则设计针对性的安全防护方案。

---

七、MAVLink 路由增强与链路质量管理

在多链路、多设备的复杂组网场景下，基础路由机制会衍生出重复消息、链路质量评估等工程问题。本节介绍 MAVLink 体系中配套的冗余消息去重与数据包丢失计算机制，作为路由功能的重要补充。

---

7.1 冗余消息去重（Redundancy/Message De-duplication）

多链路广播转发场景下，同一设备可能通过多个通道收到完全相同的 MAVLink 报文，不仅会增加设备处理负载，还可能引发重复执行指令、状态更新混乱等问题。冗余消息去重机制正是为解决该问题设计。

7.1.1 实现原理

基于报文唯一标识过滤重复数据，核心标识字段组合为：

• sysid（发送系统ID）
• compid（发送组件ID）
• msgid（消息类型ID）
• seq（数据包序列号）

设备维护本地缓存，记录最近一段时间内收到的报文唯一标识，若新接收报文的标识已存在于缓存中，则判定为重复消息，直接丢弃，不再处理与转发。

MAVLink 本身没有自带多信道去重功能，并且每条通信链路的数据包序号都是独立计数的，所以只靠序号没法区分不同链路发来的重复数据。

为降低重复指令带来的风险，协议里的控制指令都做了幂等设计。简单来说，同一指令多次下发，设备也不会出现异常操作，只会正常回复响应信息。

实际部署时，还会采用主备链路方案。日常只使用主链路传输数据，主链路中断后再切换到备用链路，从源头减少重复报文。像卫星通信这类延迟很高的链路，重复消息问题会更加明显，需要根据实际使用场景单独设计处理方案。

7.1.2 典型应用场景

• 飞控多遥测端口同时接收同一地面站广播报文
• 机载辅助计算机与飞控间多链路冗余通信
• 地面站多链路同时连接同一无人机系统
• 近距数传电台与远距离卫星链路并存的混合通信架构

---

7.2 数据包丢失计算（Packet Loss Calculation）

MAVLink 每个报文头部均包含 seq（数据包序列号）字段，发送设备会按递增顺序为每条报文分配序列号，接收设备可通过序列号的连续性，统计链路传输中的丢包情况。

7.2.1 计算方法

1. 接收设备记录每个 (sysid, compid) 对的当前最大序列号；
2. 对比新接收报文的序列号与历史最大值，若序列号出现跳变，则判定中间序号的报文丢失；
3. 序列号为8位字段，计数达到255后会自动归零循环，接收端需兼容序号回绕的场景，避免误判丢包；
4. 按时间窗口统计丢包数与总报文数，计算链路丢包率：

$$\text{丢包率}=\frac{\text{丢失报文数}}{\text{接收报文数}+\text{丢失报文数}}\times 100\%$$

该统计方式仅适用于地面站与飞控直连的简单拓扑。在搭载机载计算机、路由转发或多冗余链路合并的复杂环境中，统计结果会出现偏差：路由设备会按需转发报文，未转发至统计端的报文会被误判为丢包；多条冗余链路合并传输时，各链路序列号相互独立，序号紊乱也会造成错误的丢包判定。

7.2.2 应用价值

• 实时评估无线遥测链路质量，为链路切换、功率调整提供依据；
• 辅助定位通信故障节点，判断丢包是发生在链路传输阶段还是设备转发阶段；
• 为地面站显示“信号质量”“链路稳定性”指标提供数据支撑。

---

7.3 机制协同与工程意义

冗余去重与丢包计算均依赖 MAVLink 报文的基础字段，两者协同工作可实现：

• 既避免重复消息对设备的干扰，又能精准评估链路质量；
• 为多链路冗余通信提供可靠的数据支撑，保障复杂组网场景下的通信稳定性；
• 不修改 MAVLink 协议标准，仅通过上层处理逻辑实现，兼容性强，可直接适配所有支持标准协议的设备。

结合协议原生特性来看，两类机制各有适用边界：消息去重需要配合幂等指令、主备链路等方案组合使用，才能适配全场景；丢包统计则更适合简单直连架构，复杂路由网络需额外优化统计逻辑，以此保障整体通信系统稳定可靠。
