和往常一样，先建立SysTick定时器练习文件夹，并在里面建立SysTick_test和SysTick两个子文件夹。STM32的通用定时器是通过一个可编程预分频器（Prescaler）驱动的16位自动重装主计数器（Counter Period）构成。可以对内部时钟或触发源以及外部时钟或触发源进行计数。定时器发生中断时间的计算方法：查找资料可知：定时时间 = （Prescaler + 1）x (Co

首先创建LED和LED_test两个文件夹，一个用于存放自己编写的工程文件，一个用于存放STM32CubeMX生成的工程。接着打开 STM32CubeMX点击图中按钮进入到选型界面，可能会有下载更新的弹窗，耐心等待即可。在搜索框输入stm32g431rb会出现两个选项，选择STM32G431RBTx为我们的目标型号。进入后先对RCC时钟进行配置，在高速时钟处选择晶体\陶瓷晶振，也就是外部晶振，选择

接上一讲ADC的部分，我们需要使用模数转换来读取一些设备传过来的数据并将其转换成有用的部分，同时我们有时还需要输出模拟信号来达到控制的效果，即数模转换。下面打开赛点资源包里面的CT117E-M4产品手册，找到7.9拓展接口部分，可以看到PA4和PA5是支持DAC的两个IO口，那么我们就可以用这两个引脚进行数模转换。下面打开STM32CubeMX进行配置，首先配置好时钟，下面开始配置DAC，选择PA

今天学习了关于串口的一些知识，现在主流使用的还是异步串行通讯：通讯双方在没有同步时钟的前提下，将一个字符（包括特定的附加位）按位进行传输的通讯方式。然后查看官方提供的CT117E-M4产品手册，可以看到开发板的PA9和PA10引脚是作为串口收发引脚与数据线相连的，所以PA9是开发板的TX，PA10是开发板的RX。下面打开STM32CubeMX进行配置，首先配置RCC打开高速时钟，将时钟频率设置为8

蓝桥杯嵌入式（STM32G431RBT6）入门第三天——使用按键（KEY）｜CSDN创作打卡接前一天，创建一个KEY练习的文件夹，并在文件夹里面创建KEY和KEY_test两个文件夹。将前一天写完的LED的所有文件拷贝到KEY文件夹里面，并在KEY文件夹的Inc和Src文件夹中分别建立key.h和key.c两个文件。下面打开官方提供的CT117E-M4产品手册找到7.7的按键，看原理图可知四个按键

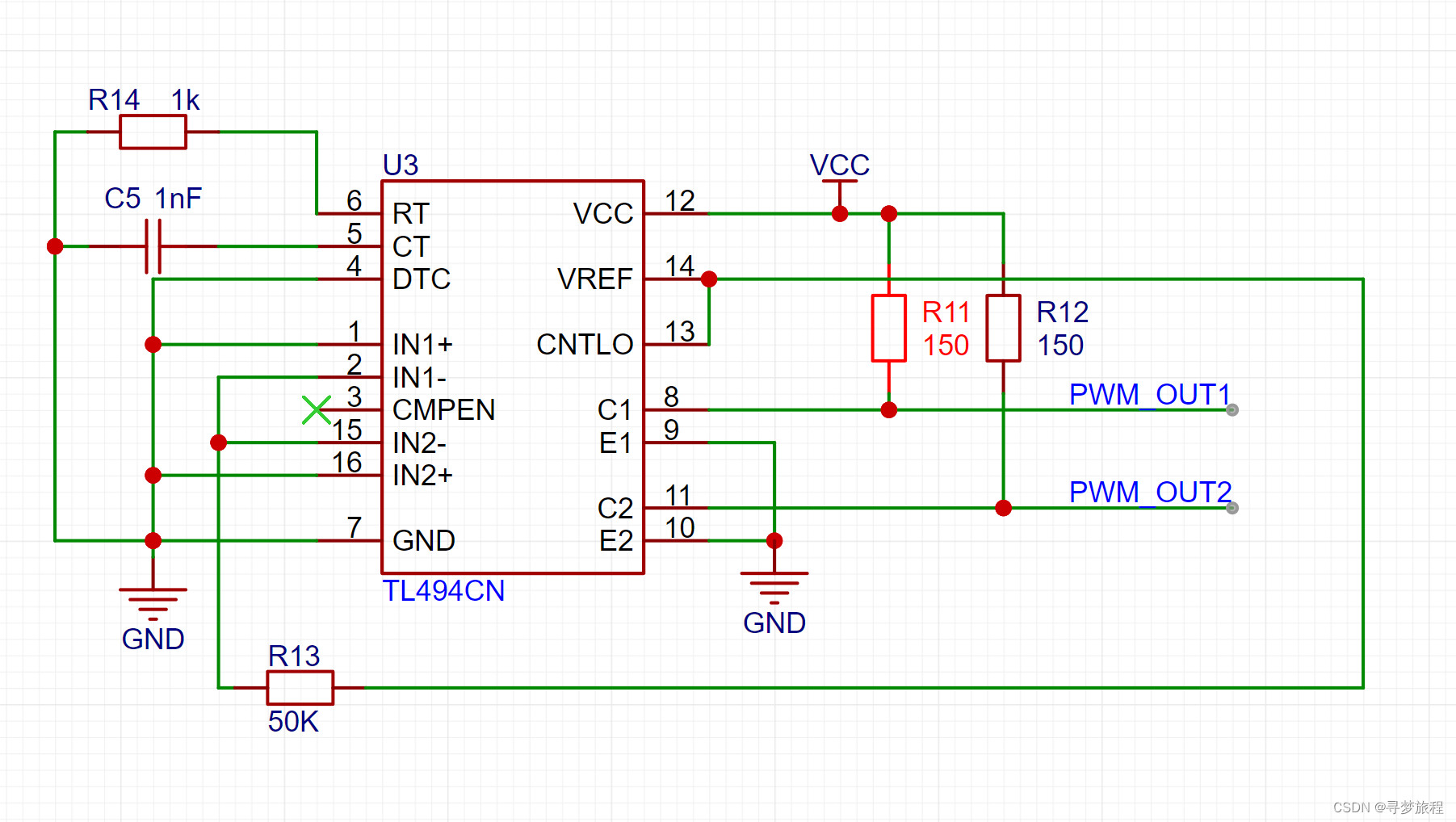

TL494 器件在单个芯片上集成了构建脉宽调制(PWM) 控制电路所需的所有功能。该器件主要设计用于电源控制，可灵活地根据具体应用来定制电源控制电路。TL494 器件包含两个误差放大器、一个片上可调节振荡器、一个死区时间控制 (DTC)比较器、一个脉冲转 向控制触发器、一个 5V5%精度的稳压器以及一些输出控制电路。

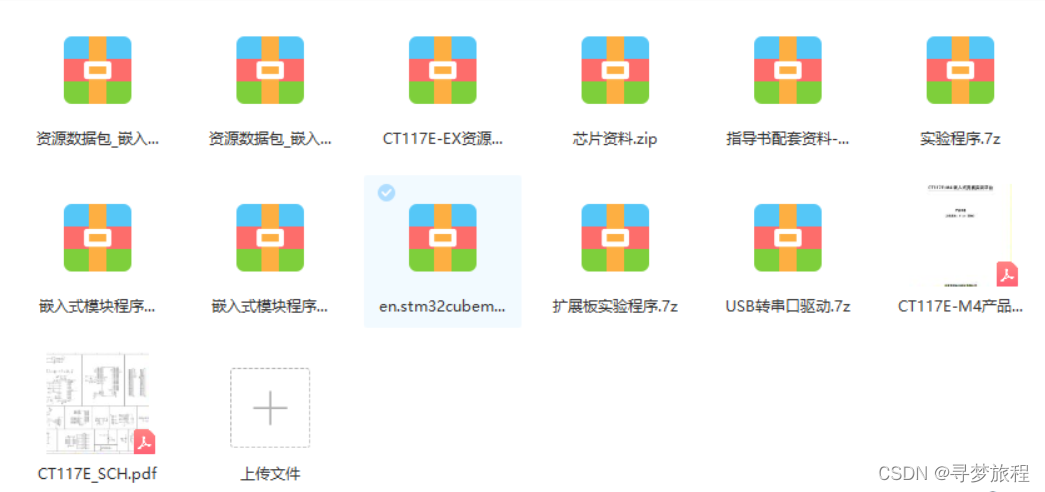

本次分享包含国信长天官方资源包，以及赛点提供的赛点资源包。链接：https://pan.baidu.com/s/1LMea85amLP1O-q8xjduFKw提取码：6666--来自百度网盘超级会员V5的分享...

本次分享包含国信长天官方资源包，以及赛点提供的赛点资源包。链接：https://pan.baidu.com/s/1LMea85amLP1O-q8xjduFKw提取码：6666--来自百度网盘超级会员V5的分享...

TL494 器件在单个芯片上集成了构建脉宽调制(PWM) 控制电路所需的所有功能。该器件主要设计用于电源控制，可灵活地根据具体应用来定制电源控制电路。TL494 器件包含两个误差放大器、一个片上可调节振荡器、一个死区时间控制 (DTC)比较器、一个脉冲转 向控制触发器、一个 5V5%精度的稳压器以及一些输出控制电路。

AT24C系列芯片是常见的EEPROM存储芯片，常用于保存参数及掉电记忆存储数据。
