FMC140是一款具有缓冲模拟输入的低功耗、12位、双通道(5.2GSPS/通道)、单通道10.4GSPS、射频采样ADC模块,该板卡为FMC标准,符合VITA57.1规范,该模块可以作为一个理想的IO单元耦合至FPGA前端,8通道的JESD204C接口通过FMC连接器连接至FPGA的高速串行端口GTY,最大JESD204C串行速率17Gbps。2、支持Xilinx开发板,如ZCU102、KCU1

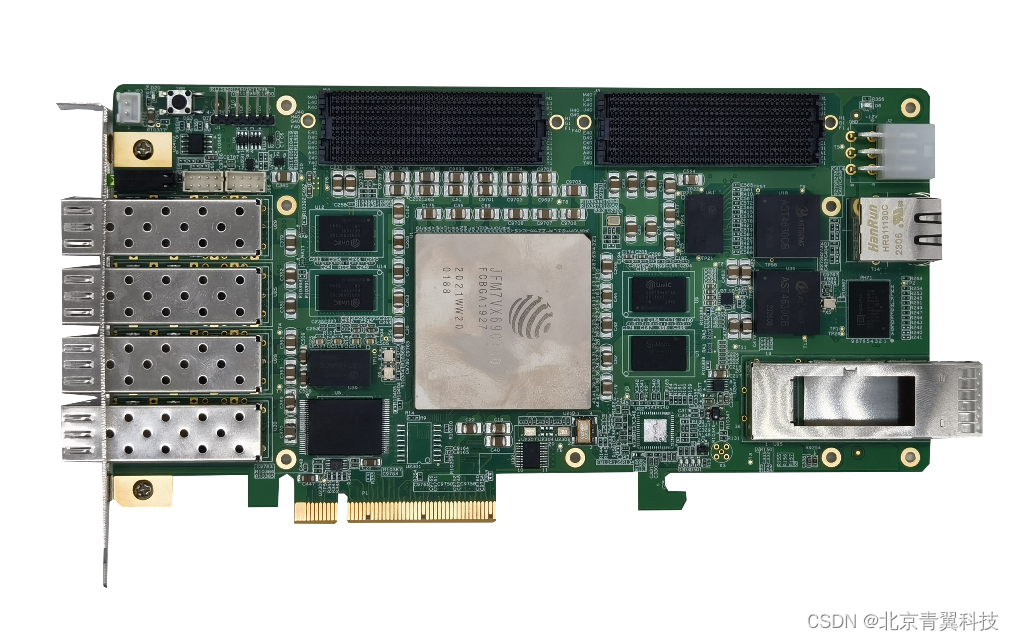

PCIE709-1 是一款基于上海复旦微 JFM7VX690T80 FPGA 的 8通道光纤双 FMC 接口数据预处理平台。

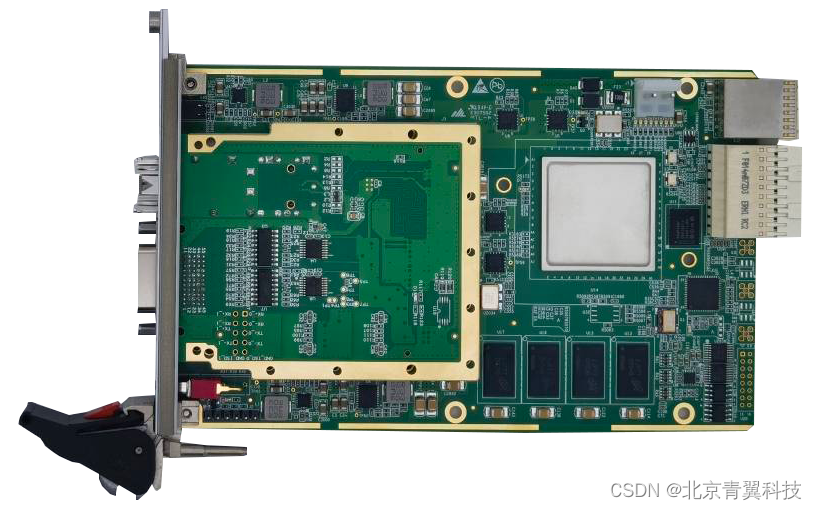

PXIE301-211是一款基于PXIE总线架构的16路并行LVDS数据采集、1路光纤收发处理平台,该板卡采用Xilinx的高性能Kintex 7系列FPGA XC7K325T作为实时处理器,实现各个接口之间的互联。板卡具有1个FMC(HPC)接口,通过扣上FMC子卡,来实现各种接口。1) 接口标准:FMC(HPC)接口,符合VITA57.1规范;2) 存储带宽:64位,500MHz工作时钟,1G

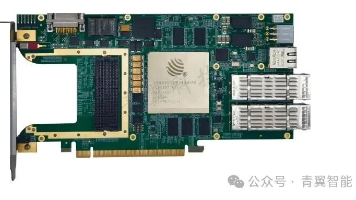

PCIE709-F是一款基于上海复旦微电子的28nm 7系列FPGA JFM7VX690T80的全国产化8通道光纤双FMC接口数据预处理平台。

FMC152是一款基于VITA57.1标准的,实现2路14-bit、2GSPS/2.6GSPS/3GSPS AD采集FMC子卡模块。该模块全功率模拟输入带宽(-3dB)可达9GHz,可支持本地时钟、外参考时钟、外采样时钟三种模式,可通过SPI总线实现时钟配置。该板卡主要面向通信与无线基础设施、雷达、宽频带通信、毫米波通信、自动测试设备等应用。2、 AD9689-2600:14位2.6GSPS采样率

PXIE301-211是一款基于PXIE总线架构的16路并行LVDS数据采集、1路光纤收发处理平台,该板卡采用Xilinx的高性能Kintex 7系列FPGA XC7K325T作为实时处理器,实现各个接口之间的互联。 板载1片BPI FLASH,128MByte容量,用于FPGA程序存储; 16路并行LVDS采集接口,接收芯片为:DS90LV048A; 缓存带宽:64位,500MHz工作时钟
PXIE301-211A是一款基于PXIE总线架构的16路高速LVDS、4路低速LVDS采集、2路隔离RS422数据处理平台,该平台板卡采用Xilinx的高性能Kintex 7系列FPGA XC7K325T作为实时处理器,实现各个接口之间的互联。

FMC123是一款基于FMC标准规范,实现2路14-bit、3GSPS ADC采集功能、2路16-bit 12.6GSPS回放子卡模块。该模块遵循VITA57.1标准,可直接与FPGA载卡配合使用,板卡ADC器件采用ADI公司的AD9208芯片,,与ADI公司的AD9689可以实现PIN脚兼容。板卡DAC器件采用ADI公司的AD9172芯片(与AD9176兼容)。

该板卡支持板上可编程采样时钟和外部参考时钟以及采样时钟,多片板卡还可以通过触发(输入/输出)信号进行同步采集,该板卡8路模拟信号通过50Ω特征阻抗的SSMC射频连接器输入,通过巴伦变压器耦合至ADC前端。青翼自研FMC129是一款8通道125MHz采样率16位AD采集FMC子卡,符合VITA57.1规范,可以作为一个理想的IO模块耦合至FPGA前端,8通道AD通过高带宽的FMC连接器(HPC)连接

FMC211是一款基于VITA57.1标准规范的实现16路LVDS数据采集、1路光纤数据收发处理FMC子卡模块。
