Unity使用Excel+Protobuf以二进制形式实现游戏配置表的序列化与反序列化（一）Excel生成对应配置的结构代码
文章摘要：本文介绍了一种使用Protobuf替代传统XML/JSON存储游戏配置表的优化方案。作者通过读取Excel表格自动生成Protobuf格式的代码模板，实现配置数据的序列化和反序列化。方案采用懒加载机制，仅反序列化所需配置，大幅减少内存占用。核心结构包括IDIndex用于按ID查找配置位置，SelectIndex支持多条件高效查询。实验结果显示，与XML相比，Protobuf格式的配置表体
·
1.前言
大家好，我是开罗小8。游戏配置表的存储方式分为很多种，包括XML,JSON,ScriptableObject等等，其中XML和JSON采取文本的形式保存配置表，如果配置表的内容很多，会使得配置表体积变大，内存占用变多，最近我在学习Protobuf，Protobuf一般用于网络消息的序列化与反序列化，以体积小效率高为优点，突发奇想能不能用于配置表，于是有了此次尝试。
首先看一下最终成果。

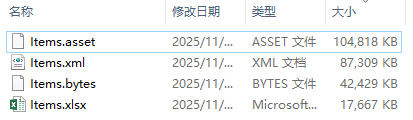

Items配置表中共有约4万条配置，其中.asset为ScriptableObject，.bytes为本文章最终转化的配置文件，可见体积相比于原始的xml，少了50%左右。
本文总共实现以下功能
- 使用Protobuf存储Excel中的配置文件
- 自动生成Excel表中配置的代码
- 配置支持懒加载，只序列化需要的配置
- 配置支持按ID或按指定字段的值进行高效查找
需要的库：
- protobuf-net：用于序列化与反序列化
- DocumentFormat.OpenXml：读写Excel文件
2.实现过程
读取Excel表并生成相应的代码文件
Excel的格式如下
- 第一行为字段名称
- 第二行为字段类型
- 第三行为代码标签，标记字段用于生成查找代码或者其他用于
- 第四行为注释
- 第五行开始为配置内容
读取并遍历Excel的部分代码如下
using System.Collections;
using System.Collections.Generic;
using UnityEditor;
using UnityEngine;
using DocumentFormat.OpenXml;
using DocumentFormat.OpenXml.Packaging;
using DocumentFormat.OpenXml.Spreadsheet;
using System;
using System.IO;
using System.Linq;
using System.Reflection;
using ProtoBuf;
using System.Text;
using System.Text.RegularExpressions;
using DocumentFormat.OpenXml.Wordprocessing;
using (SpreadsheetDocument spreadsheetDocument = SpreadsheetDocument.Open(xlsxPath, false))
{
WorkbookPart workbookPart = spreadsheetDocument.WorkbookPart;
if (workbookPart == null)
{
throw new Exception("无法获取工作簿内容");
}
Sheet firstSheet = workbookPart.Workbook.Sheets.Elements<Sheet>().FirstOrDefault();
if (firstSheet == null)
{
throw new Exception("Excel中没有Sheet");
}
string className = excelName;//取文件名字作为类名
WorksheetPart worksheetPart = workbookPart.GetPartById(firstSheet.Id) as WorksheetPart;
if (worksheetPart == null)
{
throw new Exception("无法获取工作表内容");
}
Dictionary<int,string> fieldNameDic = new Dictionary<int, string>();
Dictionary<int,string> fieldTypeDic = new Dictionary<int, string>();
Dictionary<int,string> commentDic = new Dictionary<int, string>();
Dictionary<int,List<string>> selectIndexDic = new Dictionary<int, List<string>>();
SharedStringTable sharedStringTable = workbookPart.SharedStringTablePart?.SharedStringTable;
IEnumerable<OpenXmlElement> elements = null;
if (sharedStringTable != null)
{
elements = sharedStringTable.Elements();
}
List<OpenXmlElement> sharedStringTableElements = null;
if (elements != null)
{
sharedStringTableElements = elements.ToList();
}
foreach (Row row in worksheetPart.Worksheet.Descendants<Row>())
{
int lineIndex = (int)row.RowIndex.Value;
foreach (Cell cell in row.Descendants<Cell>())//遍历每一行，取第一行内容作为字段的名字，获取字段信息
{
string cellValue = GetCellValue(cell, sharedStringTableElements);
int collIndex = GetColumnIndex(cell);
//根据项目需求自行实现，此处省略具体实现步骤
if(lineIndex == 1)
{
//记录字段名
}
else if(lineIndex == 2)
{
//记录字段类型
}
else if(lineIndex == 3)
{
//记录记录脚本标记
}
else if(lineIndex == 4)
{
//记录注释
}
}
}
}
private static string GetCellValue(Cell cell, List<OpenXmlElement> sharedStringTable)
{
if (cell == null || cell.CellValue == null)
return string.Empty;
var value = cell.CellValue.InnerText;
if (sharedStringTable == null)
{
return value;
}
// 处理共享字符串（类型为string时，值是共享字符串表的索引）
if (cell.DataType != null && cell.DataType.Value == CellValues.SharedString)
{
if (int.TryParse(value, out int index) && sharedStringTable != null && index < sharedStringTable.Count)
{
return sharedStringTable[index].InnerText;
}
}
// 其他类型（数字、日期等）直接返回原始值
return value;
}
public static int GetColumnIndex(Cell cell)
{
string cellValue = cell.CellReference.Value;
int columnIndex = 0;
foreach (char c in cellValue)
{
if (char.IsLetter(c))
{
// 字母部分转换为列索引（A=1, B=2, ..., Z=26, AA=27 等）
columnIndex = columnIndex * 26 + (c - 'A' + 1);
}
}
return columnIndex;
}记录Excel中代码的关键信息，替换到代码模板中，代码模板如下
/*
|--------------------------------------------------|
|本文件为自动生成，Tools/生成配置脚本，请勿手动修改|
|--------------------------------------------------|
*/
using System.IO;
using UnityEngine;
using ProtoBuf;
using System.Collections.Generic;
[ProtoContract]
public class VO_{0}
{
{1}
public void Serialize(MemoryStream ms)
{
Serializer.Serialize(ms, this);
}
}
public class CONFIG_{0}: CONFIG_Base<VO_{0}, CONFIG_{0}>
{
protected override string GetConfigPath()
{
return Path.Combine(Application.dataPath, $"{PathConst.CONFIG_PATH}/VO_{0}.bytes");
}
{5}
#1public static VO_{0} GetDataBy{2}(int {2})
{
return Instance.Select({3},{2});
}#1
#2public static List<VO_{0}> GetDataListBy{2}(int {2})
{
return Instance.SelectList({3}, {2});
}#2
#3public static VO_{0} GetDataBy{2}And{3}(int {2},int {3})
{
return Instance.Select({4},{2},{3});
}#3
#4public static List<VO_{0}> GetDataListBy{2}And{3}(int {2},int {3})
{
return Instance.SelectList({4},{2},{3});
}#4
}代码模板解释
将Excel中的字段信息读取完毕后，读取代码模板中的文本，将信息替换进去
{0}会被替换成类名
{1}会被替换成Excel中的每一个字段
{2}{3}{4}会替换成对应方法所需的参数
#1开头和#1结尾用于标记生成的查找方法，替换时使用正则表达式提取
以上面的配置表为例，生成的代码的结构应该为
/*
|--------------------------------------------------|
|本文件为自动生成，Tools/生成配置脚本，请勿手动修改|
|--------------------------------------------------|
*/
using System.IO;
using UnityEngine;
using ProtoBuf;
using System.Collections.Generic;
[ProtoContract]
public class VO_ExcelTemplate
{
/// <summary>
/// 注释
/// </summary>
[ProtoMember(1)]
public int ID;
/// <summary>
/// 注释
/// </summary>
[ProtoMember(2)]
public string Name;
/// <summary>
/// 注释
/// </summary>
[ProtoMember(3)]
public int Age;
/// <summary>
/// 注释
/// </summary>
[ProtoMember(4)]
public int Group;
public void Serialize(MemoryStream ms)
{
Serializer.Serialize(ms, this);
}
}
public class CONFIG_ExcelTemplate: CONFIG_Base<VO_ExcelTemplate, CONFIG_ExcelTemplate>
{
protected override string GetConfigPath()
{
return Path.Combine(Application.dataPath, $"{PathConst.CONFIG_PATH}/VO_ExcelTemplate.bytes");
}
public static VO_ExcelTemplate GetDataByAgeAndGroup(int Age,int Group)
{
return Instance.Select(1,Age,Group);
}
public static List<VO_ExcelTemplate> GetDataListByAgeAndGroup(int Age,int Group)
{
return Instance.SelectList(1,Age,Group);
}
public static VO_ExcelTemplate GetDataByGroup(int Group)
{
return Instance.Select(2,Group);
}
public static List<VO_ExcelTemplate> GetDataListByGroup(int Group)
{
return Instance.SelectList(2, Group);
}
}
VO_ExcelTemplate 中的Serialize方法用于序列化当前类
CONFIG_ExcelTemplate 里面GetConfigPath用于获取当前配置的路径，用于初始化配置
其他方法均为根据输入的参数查找对应配置的方法
Age：SelectGroup:1
Group：SelectGroup:1|SelectGroup:2
CONFIG_Base是配置的基类，负责初始化配置
using ProtoBuf;
using System;
using System.Collections.Generic;
using System.IO;
using System.Linq;
using UnityEngine;
public abstract class CONFIG_Base<T1,T2> where T2 : CONFIG_Base<T1, T2>, new()
{
public static T2 Instance
{
get
{
if(instance == null)
{
instance = new T2();
}
return instance;
}
}
protected static T2 instance;
protected bool isInit = false;
protected byte[] bytes;
protected IDIndex idIndex;
protected SelectIndex selectIndex;
protected Dictionary<int, T1> _dataDic = new Dictionary<int, T1>();
protected T1 Deserialize(byte[] bytes)
{
using (MemoryStream ms = new MemoryStream(bytes))
{
T1 deserializedObj = Serializer.Deserialize<T1>(ms);
return deserializedObj;
}
}
protected abstract string GetConfigPath();
protected void InitConfig()
{
bytes = File.ReadAllBytes(GetConfigPath());
using (MemoryStream ms = new MemoryStream(bytes))
{
idIndex = new IDIndex();
idIndex.Read(ms);
selectIndex = new SelectIndex();
selectIndex.Read(ms);
var keys = idIndex.offsetDic.Keys.ToArray();
for (int i = 0; i < keys.Length; ++i)
{
int ID = keys[i];
(long, int) offset = idIndex.offsetDic[ID];
long newOffset = offset.Item1 + ms.Position;
idIndex.offsetDic[ID] = (newOffset, offset.Item2);
}
}
isInit = true;
}
public T1 _GetDataByID(int ID)
{
if (!isInit)
{
InitConfig();
}
if (_dataDic.ContainsKey(ID))
{
return _dataDic[ID];
}
if (idIndex.offsetDic.ContainsKey(ID))
{
(long, int) offset = idIndex.offsetDic[ID];
byte[] temp = new byte[offset.Item2];
Array.Copy(bytes, offset.Item1, temp, 0, offset.Item2);
T1 vo = Deserialize(temp);
_dataDic.Add(ID, vo);
return vo;
}
else
{
return default;
}
}
public List<T1> _GetAllList()
{
if (!isInit)
{
InitConfig();
}
List<T1> list = new List<T1>();
var keys = idIndex.offsetDic.Keys.ToArray();
for (int i = 0; i < keys.Length; ++i)
{
int ID = keys[i];
T1 vo = GetDataByID(ID);
list.Add(vo);
}
return list;
}
public static T1 GetDataByID(int ID)
{
return Instance._GetDataByID(ID);
}
public static List<T1> GetAllList()
{
return Instance._GetAllList();
}
public T1 Select(int sindex,int value1)
{
if (!isInit)
{
InitConfig();
}
if (selectIndex.selectDic1.ContainsKey(sindex))
{
if (selectIndex.selectDic1[sindex].ContainsKey(value1))
{
int ID = selectIndex.selectDic1[sindex][value1][0];
return _GetDataByID(ID);
}
}
return default;
}
public List<T1> SelectList(int sindex, int value1)
{
if (!isInit)
{
InitConfig();
}
List<T1> list = new List<T1>();
if (selectIndex.selectDic1.ContainsKey(sindex))
{
if (selectIndex.selectDic1[sindex].ContainsKey(value1))
{
for(int i = 0; i < selectIndex.selectDic1[sindex][value1].Count; ++i)
{
int ID = selectIndex.selectDic1[sindex][value1][i];
T1 data = _GetDataByID(ID);
if(data != null)
{
list.Add(data);
}
}
}
}
return list;
}
public T1 Select(int sindex,int value1,int value2)
{
if (!isInit)
{
InitConfig();
}
if (selectIndex.selectDic2.ContainsKey(sindex))
{
long v1 = value1;
long v2 = value2;
long key = (v1 << 32) | v2;
if (selectIndex.selectDic2[sindex].ContainsKey(key))
{
int ID = selectIndex.selectDic2[sindex][key][0];
return _GetDataByID(ID);
}
}
return default;
}
public List<T1> SelectList(int sindex, int value1,int value2)
{
if (!isInit)
{
InitConfig();
}
List<T1> list = new List<T1>();
if (selectIndex.selectDic2.ContainsKey(sindex))
{
long v1 = value1;
long v2 = value2;
long key = (v1 << 32) | v2;
if (selectIndex.selectDic2[sindex].ContainsKey(key))
{
int ID = selectIndex.selectDic2[sindex][key][0];
T1 data = _GetDataByID(ID);
if(data != null)
{
list.Add(data);
}
}
}
return list;
}
}核心原理如下
IDIndex使用Dictionary<int,(long,int)> 的结构存储每一个配置的位置信息
key为ID，long为配置在字节数组中的起始位置，int为配置的长度
在序列化时，也将这个字典序列化进配置中，初始化时首先反序列化这个字典
根据这些内容就可以做到根据ID查找配置的位置以及大小，并反序列化为对应的对象
实现随用随序列化，节省内存
SelectIndex同理，只不过以对应属性的值作为Key，存储配置ID，不再存储起始位置与大小
对于同时查找两个字段值的，采用将两个值通过位运算的形式组合在一起作为key
SelectIndex使用两个字典存储不同组的索引
Dictionary<int, Dictionary<int, List<int>>> selectDic1;
Dictionary<int, Dictionary<long, List<int>>> selectDic2;第一个字典存储只有一个组的索引
第二个字典存储有两个组的索引
字典的key存储组编号
目前只支持最多查找两个的值，并且只支持int类型的字段
