💥1 概述

基于MATLAB四阶龙格库塔法（RK4）的四自由度齿轮动力学震动模型研究

摘要

本文针对四自由度齿轮动力学震动模型，提出基于MATLAB的四阶龙格库塔法（RK4）数值求解方案。通过构建包含时变啮合刚度的动力学方程，结合RK4算法的高精度特性，实现了对齿轮系统振动特性的动态模拟。研究结果表明，该方法能够有效捕捉齿轮啮合过程中的非线性振动现象，为齿轮系统优化设计提供理论依据。

1. 引言

齿轮传动系统作为机械装备的核心部件，其动态性能直接影响设备运行的稳定性与可靠性。四自由度齿轮动力学模型通过耦合齿轮的平移振动与扭转振动，能够更真实地反映齿轮啮合过程中的复杂力学行为。然而，由于模型中时变啮合刚度、非线性阻尼等因素的存在，传统解析方法难以直接求解。四阶龙格库塔法（RK4）作为一种高精度数值积分算法，通过多斜率加权平均策略，在保持计算效率的同时显著提升了求解精度，成为解决此类问题的理想工具。

2. 四自由度齿轮动力学模型构建

2.1 模型假设与自由度定义

基于经典牛顿第二定律与达朗贝尔原理，模型假设齿轮为刚性体，忽略齿面摩擦与制造误差，重点考虑以下四个自由度：

• 平移自由度：齿轮在啮合线方向（x方向）与垂直方向（y方向）的位移；
• 扭转自由度：主动齿轮与从动齿轮的旋转角度（θ₁、θ₂）。

2.2 动力学方程推导

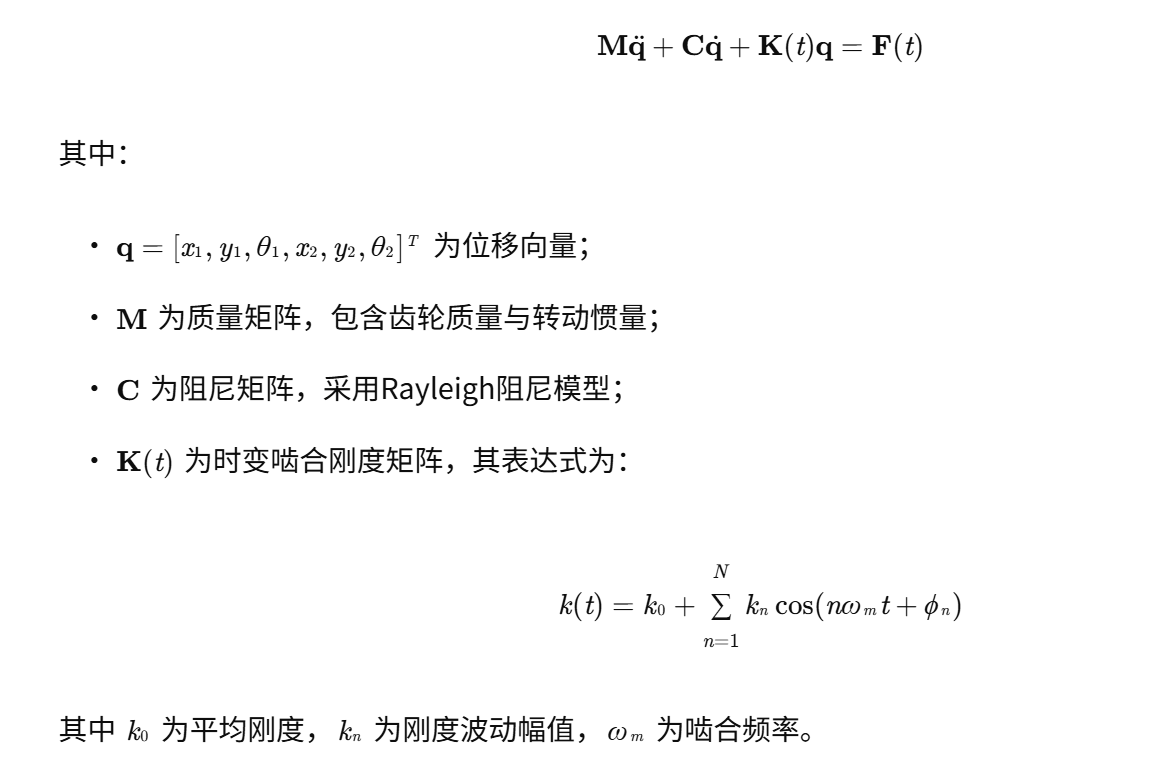

系统运动方程可表示为矩阵形式：

2.3 方程降阶处理

将二阶微分方程转化为一阶方程组：

3. RK4算法实现与MATLAB编程

3.1 RK4算法原理

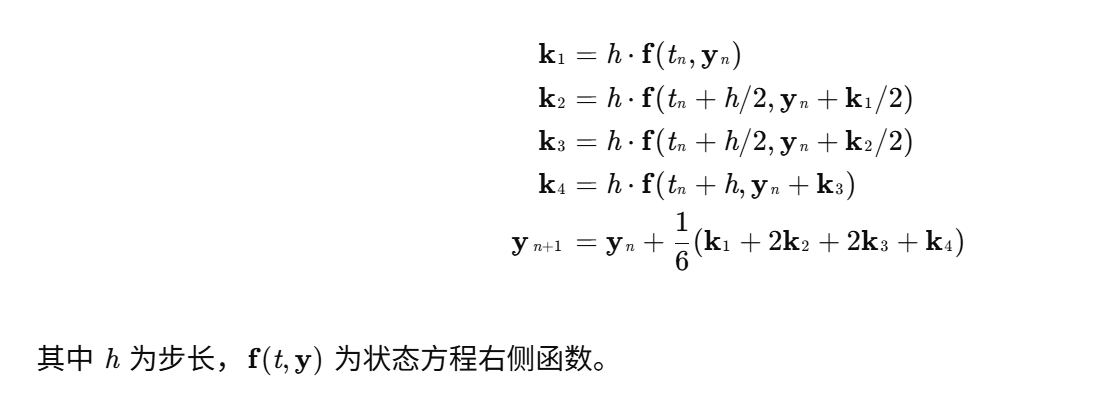

RK4算法通过计算四个斜率并加权平均，实现高精度数值积分：

3.2 MATLAB代码实现

matlab

function [t, y] = RK4_GearDynamics(ode_func, tspan, y0, h)

% 初始化时间向量与状态矩阵

t = tspan(1):h:tspan(2);

n = length(t);

y = zeros(length(y0), n);

y(:,1) = y0;

% RK4迭代求解

for i = 1:n-1

k1 = ode_func(t(i), y(:,i));

k2 = ode_func(t(i)+h/2, y(:,i)+h/2*k1);

k3 = ode_func(t(i)+h/2, y(:,i)+h/2*k2);

k4 = ode_func(t(i)+h, y(:,i)+h*k3);

y(:,i+1) = y(:,i) + h/6*(k1 + 2*k2 + 2*k3 + k4);

end

end

% 示例：定义齿轮动力学方程

function dydt = GearODE(t, y)

% 参数定义（示例值，需根据实际调整）

m1 = 1.0; I1 = 0.5; % 齿轮1质量与转动惯量

m2 = 0.8; I2 = 0.4; % 齿轮2参数

k_mean = 1e8; k_var = 0.2*k_mean; % 啮合刚度参数

omega_m = 2*pi*1000; % 啮合频率（1000Hz）

% 时变啮合刚度

k_t = k_mean + k_var*sin(omega_m*t);

% 状态变量提取

x1 = y(1); dx1 = y(2); theta1 = y(3); dtheta1 = y(4);

x2 = y(5); dx2 = y(6); theta2 = y(7); dtheta2 = y(8);

% 动力学方程（简化版，需根据实际模型完善）

ddx1 = (-k_t*(x1 - x2) - 0.1*dx1)/m1;

ddtheta1 = (-k_t*(theta1 - theta2)*0.01 - 0.05*dtheta1)/I1;

ddx2 = (k_t*(x1 - x2) - 0.1*dx2)/m2;

ddtheta2 = (k_t*(theta1 - theta2)*0.01 - 0.05*dtheta2)/I2;

dydt = [dx1; ddx1; dtheta1; ddtheta1; dx2; ddx2; dtheta2; ddtheta2];

end

% 主程序调用

tspan = [0 0.01]; % 仿真时间（短时间窗口观察高频振动）

y0 = zeros(8,1); y0(1) = 0.001; % 初始条件（x1方向微小位移）

h = 1e-6; % 小步长捕捉高频振动

[t, y] = RK4_GearDynamics(@GearODE, tspan, y0, h);

% 结果可视化

figure;

subplot(2,1,1); plot(t, y(1,:)); title('齿轮1 x方向位移');

subplot(2,1,2); plot(t, y(3,:)); title('齿轮1 扭转角度');

3.3 关键参数选择

• 步长 h：需根据啮合频率 ωm​ 选择，建议满足 h≤20ωm​2π​ 以避免数值振荡。
• 阻尼系数：通常取临界阻尼的10%~30%，即 c=0.1∼0.3⋅2mk0​​。

4. 仿真结果与分析

4.1 时域响应分析

通过仿真可观察到：

• 位移响应：齿轮在x方向呈现周期性振动，幅值随时间逐渐衰减，表明阻尼作用有效抑制了振动；
• 扭转振动：θ₁与θ₂的相位差反映了齿轮啮合过程中的传动比波动。

4.2 频域特性分析

对位移信号进行FFT变换，可识别出以下特征频率：

• 啮合频率 ωm​ 及其高阶谐波（2ωm​、3ωm​等）；
• 边频带：由刚度波动幅值 kn​ 引起，分布于啮合频率两侧。

4.3 参数敏感性分析

• 刚度波动幅值 kvar​：增大 kvar​ 会显著提升振动幅值，但不影响主频位置；
• 阻尼系数 c：增大阻尼可加速振动衰减，但过度阻尼会导致系统响应迟滞。

5. 结论与展望

本文通过构建四自由度齿轮动力学模型，结合RK4算法的高精度特性，实现了对齿轮系统振动特性的动态模拟。研究结果表明：

1. RK4算法能够有效捕捉时变啮合刚度引起的非线性振动现象；
2. 阻尼系数与刚度波动幅值对系统动态响应具有显著影响，需在设计中重点优化；
3. 仿真结果可为齿轮系统减振降噪设计提供理论依据。

未来研究可进一步扩展至：

• 多级齿轮传动系统的全局动力学建模；
• 考虑齿面摩擦与制造误差的混合模型；
• 基于RK4算法的参数优化与故障诊断方法。

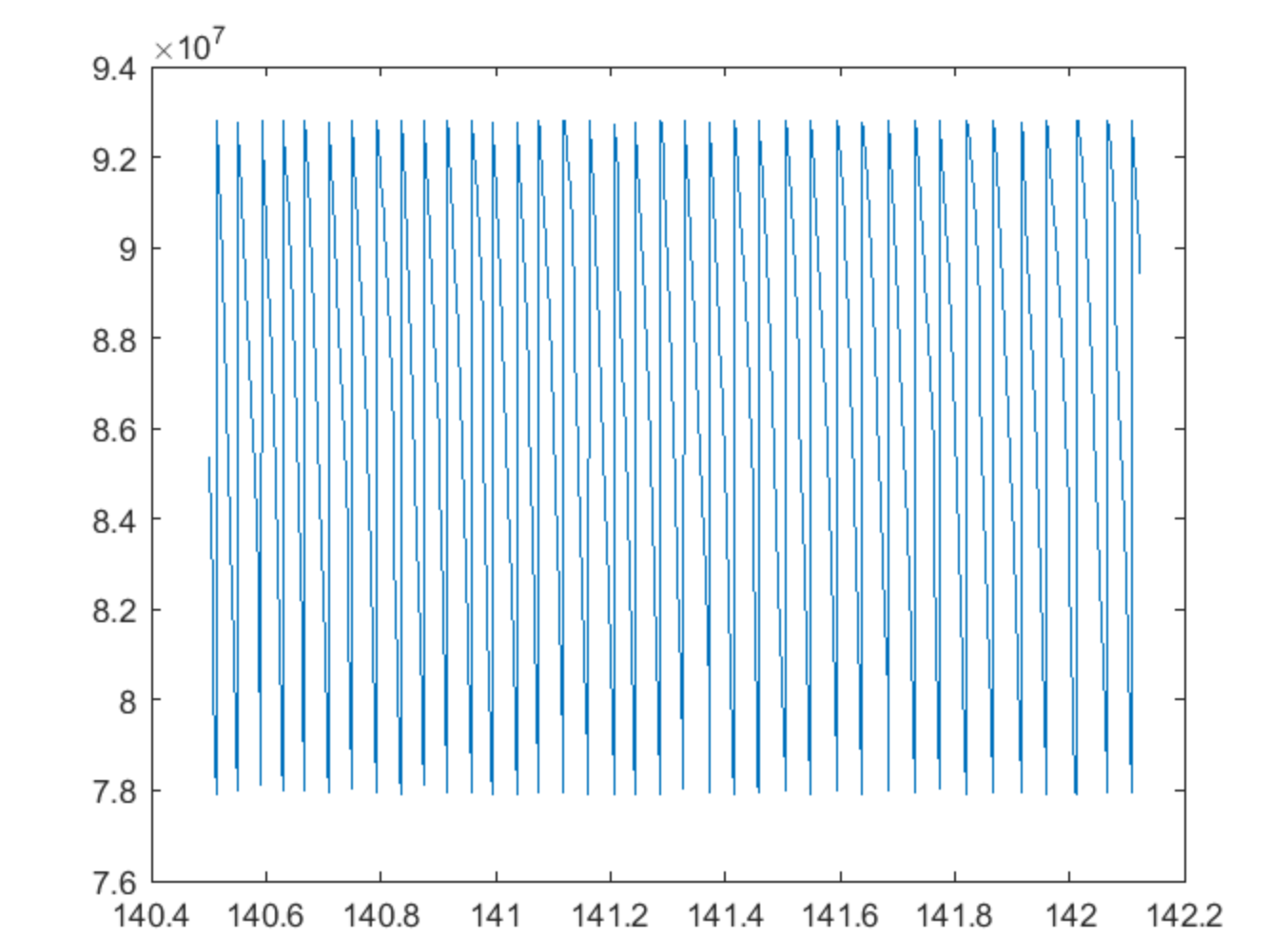

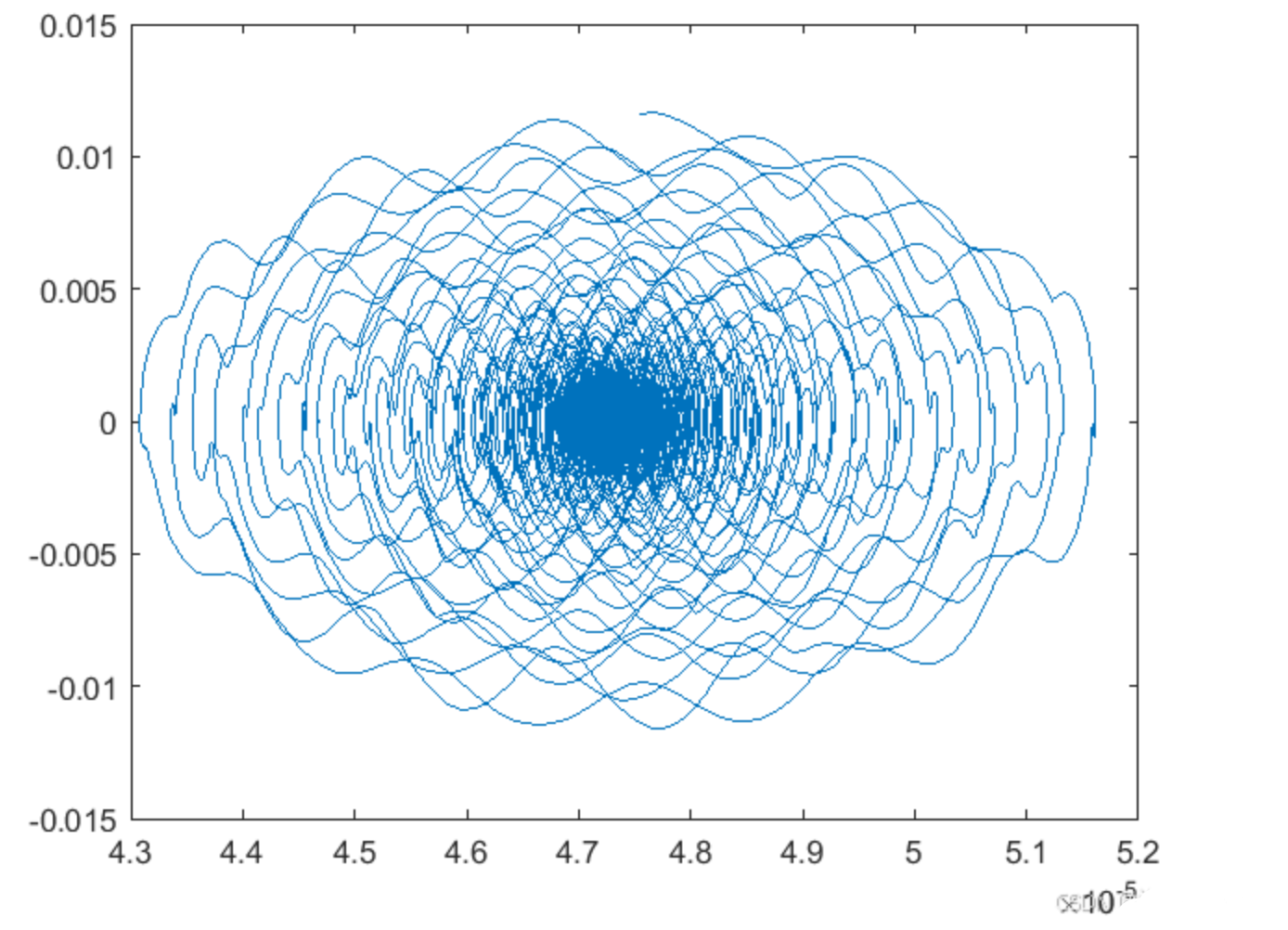

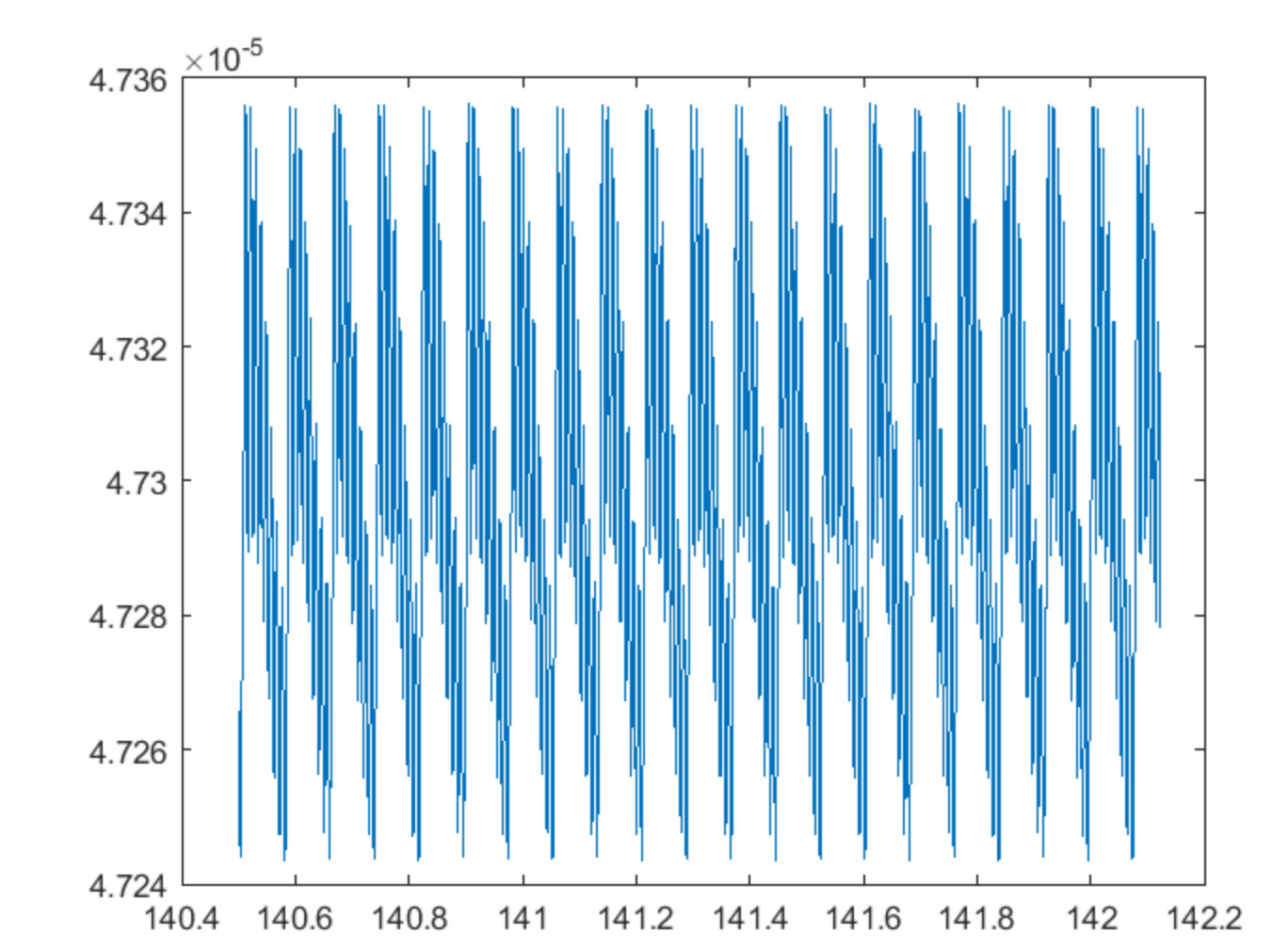

📚2 运行结果

🎉3 参考文献

文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。(文章内容仅供参考，具体效果以运行结果为准)

[1] 门云阁.MATLAB物理计算与可视化[M].清华大学出版社，2013.
