高可用Keepalived解析

HA集群能解决哪些问题？

  • 企业关键业务系统：如企业的ERP（企业资源计划）系统、CRM（客户关系管理）系统等，这些系统对于企业的日常运营至关重要，一旦停机可能会给企业带来巨大的经济损失。通过构建HA集群，可以确保这些关键业务系统的高可用性，保障企业的正常运营。
  • 数据中心：数据中心是大量数据存储和处理的核心场所，需要保证数据服务的持续稳定。HA集群可以应用于数据中心的服务器、存储设备等各个层面，提高整个数据中心的可靠性和可用性。
  • 云计算平台：云计算服务需要为大量用户提供稳定的计算资源和服务。HA集群能够保证云计算平台在面对各种故障时，依然能够为用户提供不间断的服务，避免因系统停机给用户带来不便。

Keepalived介绍

Keeplived起初是为LVS设计的，专门用来监控集群中系统各个服务器节点的状态，它根据TCP/IP参考模型的第三、第四、第五层检测每个服务器节点的状态。如果某个服务器节点出现异常，或者工作出现故障，Keepalived将检测到，并将出现的故障的服务器节点从集群系统中剔除，这些工作全部是自动完成的，不需要人工干涉，需要人工完成的只是修复出现故障的服务节点。

后来 Keepalived 又加入了VRRP的功能，VRRP Vritrual Router Redundancy Protocol,虚拟路由冗余协议)出现的目的是解决静态路由出现的单点故障问题，通过VRRP可以实现网络不间断稳定运行，因此Keepalvied 一方面具有服务器状态检测和故障隔离功能，另外一方面也有HA cluster功能。

VRRP原理

在局域网中，用户都采用配置一个默认网关的形式去访问外网，如果这太默认网关出现问题，那么所有的用户访问外网都访问不了。通过部署多个网关来解决问题，但是也同样带来了网关冲突的问题。VRRP就可以解决这个问题，VRRP（虚拟路由冗余策略）既能够实现网关的备份，又可以解决多个网关的冲突。

VRRP概述

通过把几台实际的物理设备，绑定成一个虚拟的设备，客户端只会知道一个网关，但是这个网关可能是由2个或以上的设备组成的一台虚拟的路由设备，VRRP在当前充当网关角色的设备出现故障时，离开切换成第二台设备，提供的网关地址不会改变。

VRRP基本概念

VRRP:路由器：运行VRRP协议的路由器，VRRP时配置在路由接口上的也是通过路由接口来工作的

VRID：一个VRRP组（VRRP Group）由多台协同工作的路由器（的接口）组成，使用相同的VRID（Virtual Router Identifier，虚拟路由器标识符）进行标识。属于同一个VRRP组的路由器之间交互VRRP协议报文并产生一台虚拟“路由器”。一个VRRP组中只能出现一台Master路由器。

**虚拟路由器：**VRRP为每一个组抽象出一台虚拟“路由器”（Virtual Router），该路由器并非真实存在的物理设备，而是由VRRP虚拟出来的逻辑设备。一个VRRP组只会产生一台虚拟路由器。

虚拟IP地址及虚拟MAC地址：虚拟路由器拥有自己的IP地址以及MAC地址，其中IP地址由网络管理员在配置VRRP时指定，一台虚拟路由器可以有一个或多个IP地址，通常情况下用户使用该地址作为网关地址。而虚拟MAC地址的格式是“0000-5e00-01xx”，其中xx为VRID。

Master路由器：Master路由器”在一个VRRP组中承担报文转发任务。在每一个VRRP组中，只有Master路由器才会响应针对虚拟IP地址的ARP Request。Master路由器会以一定的时间间隔周期性地发送VRRP报文，以便通知同一个VRRP组中的Backup路由器关于自己的存活情况。

Backup路由器：也被称为备份路由器。Backup路由器将会实时侦听Master路由器发送出来的VRRP报文，它随时准备接替Master路由器的工作。

Priority：优先级值是选举Master路由器和Backup路由器的依据，优先级取值范围0-255，值越大越优先，值相等则比较接口IP地址大小，大者优先。

VRRP主备切换

当Master设备主动放弃Master地位（如Master设备退出备份组）时，会发送优先级为0的通告报文，用来使Backup设备快速切换成Master设备，而不用等到MASTER_DOWN定时器超时。这个切换的时间称为Skew_time。

当Master设备发生网络故障而不能发送通告报文的时候，Backup设备并不能立即知道其工作状况。等到MASTER_DOWN定时器超时后，才会认为Master设备无法正常工作，从而将状态切换为Master。

Keepalived VRRP 工作原理

Keepalived通过VRRP实现高可用性，它还能实现对集群中服务器运行状态的监控以及故障隔离。

Keepalived工作在TCP/IP 参考模型的 三层、四层、七层，也就是分别为：网络层，传输层和应用层。

根据TCP/IP参数模型隔层所能实现的功能，Keepalived运行机制如下：

网络层：提供四个重要的协议，互联网络IP协议、互联网络可控制报文协议ICMP、地址转换协议ARP、反向地址转换协议RARP。

Keepalived在网络层采用最常见的工作方式是通过ICMP协议向服务器集群中的每一个节点发送一个ICMP数据包(有点类似与Ping的功能)，如果某个节点没有返回响应数据包，那么认为该节点发生了故障，Keepalived将报告这个节点失效，并从服务器集群中剔除故障节点。

传输层：提供两个主要的协议：传输控制协议TCP和用户数据协议UDP。传输控制协议TCP可以提供可靠的数据输出服务、IP地址和端口，代表TCP的一个连接端，要获得TCP服务，需要在发送机的一个端口和接收机的一个端口上建立连接。

Keepalived在传输层里利用了TCP协议的端口连接和扫描技术来判断集群节点的端口是否正常，比如对于常见的WEB服务器80端口。或者SSH服务22端口，Keepalived一旦在传输层探测到这些端口号没有数据响应和数据返回，就认为这些端口发生异常，然后强制将这些端口所对应的节点从服务器集群中剔除掉。

应用层：可以运行FTP，TELNET，SMTP，DNS等各种不同类型的高层协议，Keepalived的运行方式也更加全面化和复杂化，用户可以通过自定义Keepalived工作方式，例如：可以通过编写程序或者脚本来运行Keepalived，而Keepalived将根据用户的设定参数检测各种程序或者服务是否允许正常，如果Keepalived的检测结果和用户设定的不一致时，Keepalived将把对应的服务器从服务器集群中剔除。

VRRP 脑裂

脑裂的定义

在 keepalived 高可用集群中，脑裂（Split-Brain） 是指主从节点（或双主节点）之间因通信中断，导致各自认为对方故障，从而同时争抢资源（如虚拟 IP），引发集群状态混乱的现象。

脑裂产生的原因

脑裂的核心是节点间心跳检测失败，但实际节点均正常运行，常见情况可能导致：

  1. 网络问题：主从节点间的心跳线路（如专用网线、交换机）故障、断网或延迟过高。
  2. 防火墙规则：节点间的 VRRP 协议端口（默认 112 端口，UDP 协议）被防火墙屏蔽。
  3. 资源耗尽：某节点因 CPU、内存耗尽或负载过高，无法响应心跳请求。
  4. 配置错误： keepalived 配置中 vrrp_instance 的 state 、 priority 或 authentication 等参数不一致，导致节点间无法正常协商。

脑裂的危害

双节点同时持有虚拟 IP（VIP），导致客户端请求混乱（部分请求成功，部分失败）。

若集群管理的是数据库、存储等资源，可能引发数据不一致（如双写冲突）。

集群失去高可用意义，甚至因资源竞争导致服务崩溃。

如何避免脑裂

增加心跳检测线路

启用VRRP认证

配置防火墙规则

部署第三方检测软件

降低脑裂影响范围

监控和警告

总结

脑裂的本质是节点通信失效与状态判断不一致，预防核心在于多重检测自动隔离：通过多线路心跳、认证机制降低误判概率，结合脚本和第三方工具在脑裂发生时快速隔离异常节点，同时配合监控及时干预，保障集群稳定。

Keepalvied 高可用技术实践

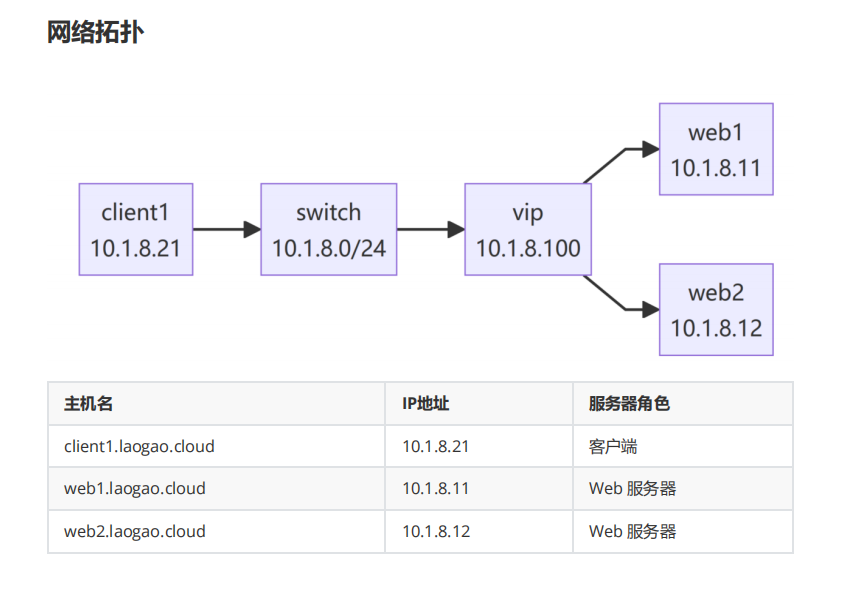

实验环境

在这里插入图片描述

基础配置

IP、网关、主机名

# client1
hostnamectl set-hostname client1

nmcli connection modify ens33 ipv4.method manual ipv4.addresses 10.1.8.21/24ipv4.gateway 10.1.8.2 ipv4.dns 10.1.8.2 autoconnect yes

nmcli connection up ens33
# web1
hostnamectl set-hostname web1

nmcli connection modify ens33 ipv4.method manual ipv4.addresses 10.1.8.11/24ipv4.gateway 10.1.8.2 ipv4.dns 10.1.8.2 autoconnect yes

nmcli connection up ens33
# web2
hostnamectl set-hostname web2

nmcli connection modify ens33 ipv4.method manual ipv4.addresses 10.1.8.12/24ipv4.gateway 10.1.8.2 ipv4.dns 10.1.8.2 autoconnect yes

nmcli connection up ens33

配置web

[root@web1-2 ~]#
# 部署 web
wget -O /etc/yum.repos.d/epel.repo http://mirrors.aliyun.com/repo/epel-7.repo

yum install -y nginx

echo Welcome to $(hostname) > /usr/share/nginx/html/index.html
systemctl enable nginx.service --now
# 访问后端 nginx
[root@client1 ~]# curl 10.1.8.11
Welcome to web1.laogao.cloud
[root@client1 ~]# curl 10.1.8.12
Welcome to web2.laogao.cloud

配置 keepalived

配置web2

web2作为备用节点

[root@web2 ~ 19:15:02]# yum -y install keepalived

[root@web2 ~ 19:15:14]# cp /etc/keepalived/keepalived.conf /etc/keepalived/keepalived.conf.bk
[root@web2 ~ 19:15:32]# vim /etc/keepalived/keepalived.conf

#修改内容如下
global_defs {
   router_id web2             #rid  这个要唯一不唯一会导致冲突一般和主机名一样即可
}

vrrp_instance nginx {         #两台设备名称要一至
    state BACKUP              #备份状态不会主动抢占
    interface ens33           #基于ens33网卡
    virtual_router_id 51
    priority 100              #优先级，数字越大游戏机越高 0-255
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 111111111   #密码，两个节点密码要一至，只会校验前8位
    }
    virtual_ipaddress {
        10.1.8.100/24        #虚拟网卡ip
    }
}
说明
  1. router_id web2 ，定义路由器名称，每个节点使用不同的名称。
  2. state BACKUP ，定义节点角色为备节点，MASTER则代表主节点。
  3. interface ens33 ，定义VIP配置到该接口。
  4. virtual_router_id 51 ，定义虚拟路由器ID，范围1-255，每个节点使用相同名称。
  5. priority 100 ，定义节点优先级，值越大优先级越高。
  6. authentication ，定义心跳认证。
  7. virtual_ipaddress ，定义虚拟VIP。
配置web1
[root@web1 ~ 19:17:33]# cp /etc/keepalived/keepalived.conf /etc/keepalived/keepalived.conf.bk
[root@web1 ~ 19:17:44]# vim /etc/keepalived/keepalived.conf
[root@web1 ~ 19:19:04]# systemctl enable keepalived.service
Created symlink from /etc/systemd/system/multi-user.target.wants/keepalived.service to /usr/lib/systemd/rvice.

[root@web1 ~ 19:20:30]# ip -br a
lo               UNKNOWN        127.0.0.1/8 ::1/128
ens33            UP             10.1.8.11/24 10.1.8.100/24 fe80::20e9:e022:8683:78bb/64 fe80::295b:597f:939b:8be6/64
virbr0           DOWN           192.168.122.1/24
virbr0-nic       DOWN
高可用验证
# 访问 web
[root@client1 ~]# curl 10.1.8.100
Welcome to web1.laogao.cloud
[root@client2 ~]# curl 10.1.8.100
Welcome to web1.laogao.cloud
# 关闭 web1 的 keepalive服务，再次访问
[root@web1 ~]# systemctl stop keepalived.service
[root@client1 ~]# curl 10.1.8.100
Welcome to web2.laogao.cloud
# 再次启动 web1 的keepalive服务，再次访问
# master会抢占
[root@web1 ~]# systemctl start keepalived.service
[root@client1 ~]# curl 10.1.8.100
Welcome to web1.laogao.cloud
keepalived配置文件

配置文件位置：/etc/keepalived/keepalived.conf

配置文件主要包括三部分：

GLOBAL，全局配置部分

VRRPD ，VRRP协议配置部分

LVS ，LVS服务管理配置部分

示例：

! Configuration File for keepalived
# 全局配置
global_defs {
# 邮件接收者清单
notification_email {
acassen@firewall.loc
failover@firewall.loc
sysadmin@firewall.loc
}
# 邮件发送者
notification_email_from Alexandre.Cassen@firewall.loc
# 邮件发送服务器
smtp_server 192.168.200.1
# 连接邮件服务器超时时间
smtp_connect_timeout 30
# 标识本机名称，集群中主机身份标识名称不能重复
router_id LVS_DEVEL
# 检查一个VRRP通告中的所有地址是很耗时的。设置这个标志意味着，如果这个通告和之前接收到的通告
来自同一个主路由器，则不会执行检查。
vrrp_skip_check_adv_addr
# 严格遵守VRRP协议。
vrrp_strict
# 接口发送免费ARP消息的延迟毫秒数
vrrp_garp_interval 0
# 接口发送未经请求的NA消息的延迟毫秒数
vrrp_gna_interval 0
}
# VRRP协议配置
# VI_1是虚拟实例名称，可自定义
vrrp_instance VI_1 {
# 指定当前节点角色，可以值为MASTER和BACKUP，这里的值不重要。配置文件的 state 只是启动初始
状态，实际会根据 priority 优先级竞选。
state MASTER
# VIP使用的接口
interface eth0
#从0到255的任意唯一数字，用于区分VRRPD的多个实例，同一个高可用集群使用相同的id
virtual_router_id 51
# 用于选举为MASTER，高于其他节点50，将成为MASTER
priority 100
# VRRP通告之间间隔，1s
advert_int 1
# VRRP通告认证凭据
authentication {
auth_type PASS
auth_pass 1111
}
# 提供的VIP列表，还可以通过<IPADDR>/<MASK>指定多个地址
virtual_ipaddress {
192.168.200.16
192.168.200.17
192.168.200.18
}
}
# LVS服务管理配置
# 虚拟服务器是 192.168.200.100 443 {
virtual_server 192.168.200.100 443
# delay timer for service polling
delay_loop 6
# LVS scheduler，支持lb_algo rr|wrr|lc|wlc|lblc|sh|dh
lb_algo rr
# LVS forwarding method，支持NAT|DR|TUN
lb_kind NAT
# LVS persistence timeout in seconds, default 6 minutes
persistence_timeout 50
# L4 protocol，支持TCP|UDP|SCTP
protocol TCP
# one entry for each realserver
real_server 192.168.201.100 443 {
# relative weight to use, default: 1
weight 1
  }
}
生产实际

在实际生成环境中如果出现故障主备切换，故障的设备修好之后肯定是不希望他抢回主权的来防止业务中断。

初始web1是master,web2是backup

web1挂了，web2成为master，web1又恢复了为了保持稳定性不抢占维持backup身份，当web2挂了，web1成为master

#配置web1
[root@web1 ~ 19:28:01]# vim /etc/keepalived/keepalived.conf

! Configuration File for keepalived

global_defs {
   router_id web1
}

vrrp_instance nginx {
    state BACKUP
    nopreempt      #不抢占
    interface ens33
    virtual_router_id 51
    priority 110
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111111111
    }
    virtual_ipaddress {
         10.1.8.100/24
    }
}

#配置web2
web2配置和上面一样，因为web2优先级低所以不要打nopreempt

# 测试，将web1 master关掉，web2成为master
[root@web1 ~]# systemctl stop keepalived.service
#web2成为master
[root@web2 ~]# ip -br a
lo UNKNOWN 127.0.0.1/8 ::1/128
ens33 UP 10.1.8.12/24 `10.1.8.100/24`
#将web1 keepalived服务恢复，观察现象
[root@web1 ~]# systemctl start keepalived.service
# 发现master还是web2
[root@web2 ~]# ip -br a
lo UNKNOWN 127.0.0.1/8 ::1/128
ens33 UP 10.1.8.12/24 10.1.8.100/24
# 把web2 keepalived关掉，观察web1
[root@web1 ~]# ip -br a
lo UNKNOWN 127.0.0.1/8 ::1/128
ens33 UP 10.1.8.11/24 10.1.8.100/24
Keepalived日志
# 以下步骤在 web1 和 web2 节点完成
[root@web1,web2 ~]# vim /etc/sysconfig/keepalived
14 KEEPALIVED_OPTIONS="-D -d -S 0"
参数含义
-D：后台守护进程模式（Daemon），默认必带
-d：开启 debug 调试日志，日志会打印更多 vrrp 细节，会打大量日志到 /var/log/messages
-S 0：syslog facility 0，使用 LOG_SYSLOG 设施输出日志
⚠️ -d debug 模式生产环境不建议长期开，日志量非常大，会刷爆 messages。
排查问题临时打开，问题解决后要删掉 -d。
[root@web1,web2 ~]# vim /etc/rsyslog.d/keepalived.conf
local0.* /var/log/keepalived.log #把keepalived 日志单独输出到
/var/log/keepalived.log，不再混在 /var/log/messages。
# 重启日志服务
[root@web1,web2 ~]# systemctl restart rsyslog
# 重启 keepalived,观察日志
[root@web1,web2 ~]# systemctl restart keepalived.service
# 监控日志
[root@web1,web2 ~]# tail -f /var/log/keepalived.log
总结

Keepalived 基于 VRRP 协议实现高可用，核心通过虚拟 IP（VIP）对外提供统一访问入口，支持主从、双主两种部署模式。

它通过优先级配置确定主节点，主节点故障时，备节点自动接管 VIP 与服务，实现无缝切换；还可搭配健康检查脚本，实时监测后端服务状态。常与 LVS、Nginx 等负载均衡工具联动，解决单点故障问题，为Web、数据库等服务构建稳定的高可用架构。
