一、前言：AI工业时代，可编程网关是未来

随着工业互联网、边缘计算与AI大模型技术深度落地，传统固件固化型工业网关的弊端被无限放大，已经无法适配当下智能制造的快速迭代需求，逐步退出主流工业采集市场。

传统固化网关存在致命短板：

功能固化，毫无灵活性：采集逻辑、协议格式、云端对接参数全部厂商固化，现场设备变更、平台迁移、功能升级必须重新定制固件，迭代周期长、成本高、严重影响产线运维。
无边缘智能能力：仅支持简单的数据透传，无法做本地数据清洗、异常过滤、边缘算法推理，无法对接AI赋能的工业数据分析体系。
生态封闭，硬件绑定：南向设备、北向云平台均被厂商锁定，拓展性极差，企业数字化建设完全被动依赖第三方厂商。
运维僵化，稳定性差：无自定义守护机制，程序崩溃、断电重启无法自动恢复，不满足工业7×24小时无人值守场景。

在AI编程普及的当下，可编程工业网关成为工业数据采集的绝对主流方向。以RK3506工控网关为代表的可编程硬件，开放完整Linux运行环境，支持Go、C、Python等主流开发语言，搭配AI辅助编码能力，让工业采集开发低门槛、高灵活、可自主可控。

Go语言作为云原生、边缘计算首选语言，无内存泄漏、支持跨平台一键编译、并发性能优异，完美解决传统Python内存溢出、C语言开发效率低的问题，是目前工业网关二次开发的最优方案。

本文将带来完整可量产落地的实战教程：基于Windows IDEA图形化开发，Go语言实现Modbus RTU电表数据采集，MQTT协议上报MansiCloud物联网平台，采用Buildroot原生init.d实现开机自启与进程守护，最终完成固件Overlay量产打包，全程无Linux虚拟机、无复杂命令，零基础可复刻。

二、项目整体流程

云端配置：MansiCloud曼斯云创建设备、自定义电压/电流/电量物模型；
环境搭建：Windows IDEA+Go SDK搭建AI辅助开发环境；
程序开发：Go实现RS485 GPIO控制、Modbus电表采集、MQTT断线重连、数据上云；
交叉编译：图形化一键编译RK3506 ARMv7静态可执行程序；
板端部署：设备调试、init.d脚本开机自启+进程守护；
云端可视化：平台查看实时数据、历史趋势曲线；
量产固化：Buildroot Overlay打包专属量产固件，烧录即用。

三、软硬件环境清单

3.1 硬件设备

HZ-RK3506-MiniEVM 32位ARMv7 Buildroot工业开发板
隔离型RS485扩展板（DE/RE收发控制引脚：GPIO1_A0）
Modbus-RTU单相/三相智能电表
12V直流供电电源、屏蔽双绞线、120Ω总线终端电阻

3.2 软件环境

Windows 10/11 + IDEA + Go 1.21.x SDK
AI代码辅助工具（快速生成、调试工业采集代码）
MansiCloud曼斯云物联网平台账号
WinSCP（板端文件上传工具）

四、MansiCloud曼斯云平台物模型配置

设备上云前需提前配置物模型，保证网关上报JSON字段与平台参数一一对应，平台才可正常解析、存储和展示数据。

登录MansiCloud曼斯云平台，进入【设备管理】-【设备类型】，新建电表专属设备类型；
进入【属性列表】，添加3项核心采集参数，配置如下：

数据标识	ID	名称	数据类型	单位	读写类型	统计规则
v1	volt	电压	浮点数	V	只读	平均值
v2	curr	电流	浮点数	A	只读	平均值
v3	Watt	电量	浮点数	W	只读	差值

保存物模型，在该设备类型下创建设备，记录平台MQTT地址、账号、密码、收发主题，用于后续代码配置。

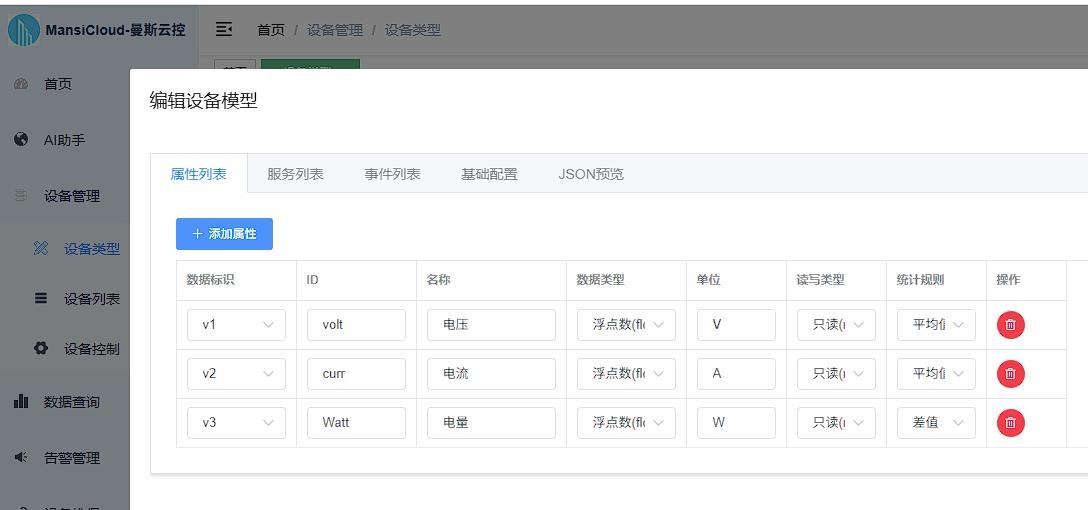

在MansiCloud物联云平台上添加设备模型

Go工程创建与完整源码实现

6.1 项目初始化与依赖安装

新建Go Modules项目，项目名：go_meter_mansicloud，终端执行命令：

go mod init go_meter_mansicloud
go get github.com/goburrow/modbus
go get github.com/eclipse/paho.mqtt.golang
go get github.com/warthog618/gpiod

6.2 工程目录结构

go_meter_mansicloud/
├── go.mod
├── go.sum
├── config.go     # 全局参数配置
├── main.go       # 主业务程序
├── S99meter      # init.d开机自启脚本
└── bin/          # 编译产物目录

6.3 全局配置文件 config.go

package main
import "time"

// RS485硬件参数配置
const (
	SerialDev   = "/dev/ttyS3"
	BaudRate    = 9600
	Parity      = "N"
	DataBits    = 8
	StopBits    = 1
	GpioChip    = "/dev/gpiochip1"
	GpioOffset  = 0
	TxDelayUs   = 5000
	RxDelayUs   = 1000
)

// Modbus电表采集配置
const (
	MeterSlaveID  byte = 1
	ReadInterval      = 5 * time.Second
)

// MansiCloud曼斯云MQTT配置（替换为个人平台参数）
const (
	MqttBroker    = "tcp://平台MQTT地址:1883"
	MqttUser      = "平台设备用户名"
	MqttPasswd    = "平台设备密码"
	PublishTopic  = "device/rk3506/meter/go_data"
	SubCmdTopic   = "device/rk3506/cmd"
	ClientID      = "rk3506_meter_001"
	MqttKeepAlive = 60
)

6.4 主程序 main.go

实现485GPIO控制、Modbus数据采集、MQTT断线重连、优雅退出、数据上云全功能：

package main
import (
	"encoding/json"
	"fmt"
	"os"
	"os/signal"
	"syscall"
	"time"
	"github.com/eclipse/paho.mqtt.golang"
	"github.com/goburrow/modbus"
	"github.com/warthog618/gpiod"
)

var (
	gpioChip *gpiod.Chip
	deReLine *gpiod.Line
	mqttCli  mqtt.Client
)

// 优雅退出，释放硬件资源
func handleSignal() {
	sigChan := make(chan os.Signal, 1)
	signal.Notify(sigChan, syscall.SIGINT, syscall.SIGTERM)
	<-sigChan
	fmt.Println("程序退出，释放硬件资源...")
	if mqttCli != nil && mqttCli.IsConnected() {
		mqttCli.Disconnect(1000)
	}
	if deReLine != nil {
		_ = deReLine.SetValue(0)
		deReLine.Close()
	}
	if gpioChip != nil {
		gpioChip.Close()
	}
	os.Exit(0)
}

// 485 GPIO初始化
func rs485GpioInit() error {
	var err error
	gpioChip, err = gpiod.NewChip(GpioChip)
	if err != nil {
		return fmt.Errorf("打开GPIO芯片失败: %w", err)
	}
	deReLine, err = gpioChip.RequestLine(GpioOffset, gpiod.AsOutput(0))
	if err != nil {
		gpioChip.Close()
		return fmt.Errorf("申请GPIO输出引脚失败: %w", err)
	}
	return nil
}

// 485收发模式切换
func txMode() {
	_ = deReLine.SetValue(1)
	time.Sleep(TxDelayUs * time.Microsecond)
}
func rxMode() {
	_ = deReLine.SetValue(0)
	time.Sleep(RxDelayUs * time.Microsecond)
}

// 读取电表数据
func readMeterData(client modbus.Client) ([]byte, error) {
	txMode()
	defer rxMode()

	// 读取电压
	reg, err := client.ReadRegisters(0, 2)
	if err != nil {
		return nil, fmt.Errorf("读取电压失败: %w", err)
	}
	voltage := float64(uint16(reg[0])<<8|uint16(reg[1])) / 10.0

	// 读取电流
	reg, err = client.ReadRegisters(6, 2)
	if err != nil {
		return nil, fmt.Errorf("读取电流失败: %w", err)
	}
	current := float64(uint16(reg[0])<<8|uint16(reg[1])) / 1000.0

	// 读取功率
	reg, err = client.ReadRegisters(12, 2)
	if err != nil {
		return nil, fmt.Errorf("读取功率失败: %w", err)
	}
	power := float64(uint16(reg[0])<<8|uint16(reg[1])) / 10.0

	// 适配曼斯云物模型字段
	type MeterData struct {
		Device    string  `json:"device"`
		Volt      float64 `json:"volt"`
		Curr      float64 `json:"curr"`
		Watt      float64 `json:"Watt"`
		Timestamp int64   `json:"timestamp"`
	}
	data := MeterData{
		Device:    "RK3506_METER_GATEWAY",
		Volt:      voltage,
		Curr:      current,
		Watt:      power,
		Timestamp: time.Now().Unix(),
	}
	return json.Marshal(data)
}

// 云端指令回调
func mqttMsgHandler(client mqtt.Client, msg mqtt.Message) {
	fmt.Printf("收到曼斯云指令 | 主题:%s 内容:%s\n", msg.Topic(), string(msg.Payload()))
}

// MQTT初始化（自带断线重连）
func mqttInit() error {
	opts := mqtt.NewClientOptions()
	opts.AddBroker(MqttBroker)
	opts.SetClientID(ClientID)
	opts.SetUsername(MqttUser)
	opts.SetPassword(MqttPasswd)
	opts.SetKeepAlive(MqttKeepAlive * time.Second)
	opts.SetCleanSession(true)
	opts.SetDefaultPublishHandler(mqttMsgHandler)

	opts.OnConnectionLost = func(cl mqtt.Client, err error) {
		fmt.Printf("MQTT断开，自动重连中: %v\n", err)
	}
	opts.OnConnect = func(cl mqtt.Client) {
		fmt.Println("MQTT连接曼斯云成功，订阅指令主题")
		token := cl.Subscribe(SubCmdTopic, 1, mqttMsgHandler)
		if token.Error() != nil {
			fmt.Printf("订阅失败: %v\n", token.Error())
		}
	}

	mqttCli = mqtt.NewClient(opts)
	token := mqttCli.Connect()
	if token.Wait() && token.Error() != nil {
		return token.Error()
	}
	return nil
}

// 数据上报云端
func publishData(payload []byte) {
	if !mqttCli.IsConnected() {
		fmt.Println("MQTT未连接，跳过本次上报")
		return
	}
	token := mqttCli.Publish(PublishTopic, 1, false, payload)
	if token.Wait() && token.Error() != nil {
		fmt.Printf("数据上报失败: %v\n", token.Error())
	} else {
		fmt.Printf("上报MansiCloud成功: %s\n", string(payload))
	}
}

func main() {
	go handleSignal()

	// 初始化485 GPIO
	if err := rs485GpioInit(); err != nil {
		fmt.Printf("GPIO初始化失败: %v\n", err)
		return
	}

	// 初始化Modbus串口
	handler := modbus.NewRTUClientHandler(SerialDev)
	handler.BaudRate = BaudRate
	handler.Parity = Parity
	handler.DataBits = DataBits
	handler.StopBits = StopBits
	handler.Timeout = 1 * time.Second
	if err := handler.Connect(); err != nil {
		fmt.Printf("串口打开失败: %v\n", err)
		return
	}
	defer handler.Close()
	modbusClient := modbus.NewClient(handler)
	modbusClient.SetSlave(MeterSlaveID)

	// 连接MQTT云端
	if err := mqttInit(); err != nil {
		fmt.Printf("MQTT连接曼斯云失败: %v\n", err)
		return
	}
	fmt.Println("✅ RK3506采集网关启动完成，开始轮询电表并上传MansiCloud")

	// 定时采集上报
	ticker := time.NewTicker(ReadInterval)
	defer ticker.Stop()
	for range ticker.C {
		data, err := readMeterData(modbusClient)
		if err != nil {
			fmt.Printf("电表采集异常: %v\n", err)
			continue
		}
		publishData(data)
	}
}

七、IDEA图形化一键交叉编译

全程零命令行，图形化配置一次永久复用，编译适配RK3506的ARMv7纯静态程序。

7.1 新建Go Build编译模板

Run -> Edit Configurations，新建Go Build；
填写核心配置参数：

配置项	参数值
Name	Build RK3506 ARMv7
Run kind	Package
Package path	go_meter_mansicloud
Working directory	D:\go_app\go_meter_mansicloud
Output directory	D:\go_app\go_meter_mansicloud\bin
Environment	CGO_ENABLED=0;GOOS=linux;GOARCH=arm;GOARM=7
Go tool arguments	-trimpath -ldflags “-s -w” -o ./bin/app_rk3506

7.2 编译参数说明

CGO_ENABLED=0：纯静态编译，无板端系统库依赖，兼容性100%；
GOARCH=arm、GOARM=7：适配RK3506 32位ARM架构；
-s -w：剥离调试信息，程序体积缩减40%以上。

7.3 一键编译

选中配置模板，点击运行，无报错后bin目录生成 app_rk3506 可执行文件。

八、板端部署与调试

8.1 程序上传与权限配置

通过WinSCP将程序上传至开发板/root目录，执行命令：

chmod 755 /root/app_rk3506
/root/app_rk3506

控制台输出数据上报成功，即为采集上云正常。

九、BusyBox init.d 开机自启

RK3506 Buildroot默认使用BusyBox init，不支持Systemd，本文采用init.d脚本+进程守护方案，实现断电、崩溃自动重启，适配工业7×24运行。

9.1 自启脚本 S99meter

路径：/etc/init.d/S99meter

#!/bin/sh
### BEGIN INIT INFO
# Provides:          rk3506_meter_gateway
# Required-Start:    $local_fs $network $syslog
# Required-Stop:     $local_fs $syslog
# Default-Start:     2 3 4 5
# Default-Stop:      0 1 6
# Short-Description: RK3506 Modbus-MQTT Meter Gateway
# Description:       电表采集+MQTT上传曼斯云，崩溃自动重启
### END INIT INFO

DAEMON=/root/app_rk3506
NAME=meter_gateway
PIDFILE=/var/run/${NAME}.pid

start() {
    echo "启动RK3506电表采集网关..."
    (
        while true; do
            if ! pgrep -f "${DAEMON}" > /dev/null; then
                echo "程序掉线，自动重启..."
                ${DAEMON} &
                echo $! > ${PIDFILE}
            fi
            sleep 3
        done
    ) &
}

stop() {
    echo "停止网关服务..."
    [ -f ${PIDFILE} ] && kill -TERM $(cat ${PIDFILE})
    sleep 1
    rm -f ${PIDFILE}
    killall -q ${DAEMON##*/}
}

restart() {
    $0 stop
    sleep 2
    $0 start
}

status() {
    if pgrep -f "${DAEMON}" > /dev/null; then
        echo "网关服务运行正常"
    else
        echo "网关服务已停止"
    fi
}

case "$1" in
start) start ;;
stop) stop ;;
restart) restart ;;
status) status ;;
*) echo "用法: $0 {start|stop|restart|status}" ;;
esac
exit 0

9.2 脚本部署与运维命令

chmod 755 /etc/init.d/S99meter

# 启停运维
/etc/init.d/S99meter start
/etc/init.d/S99meter stop
/etc/init.d/S99meter restart
/etc/init.d/S99meter status

脚本命名S99xxx可实现开机自动执行，内置循环守护，程序崩溃3秒自愈。

十、MansiCloud平台数据查看

10.1 实时数据监控

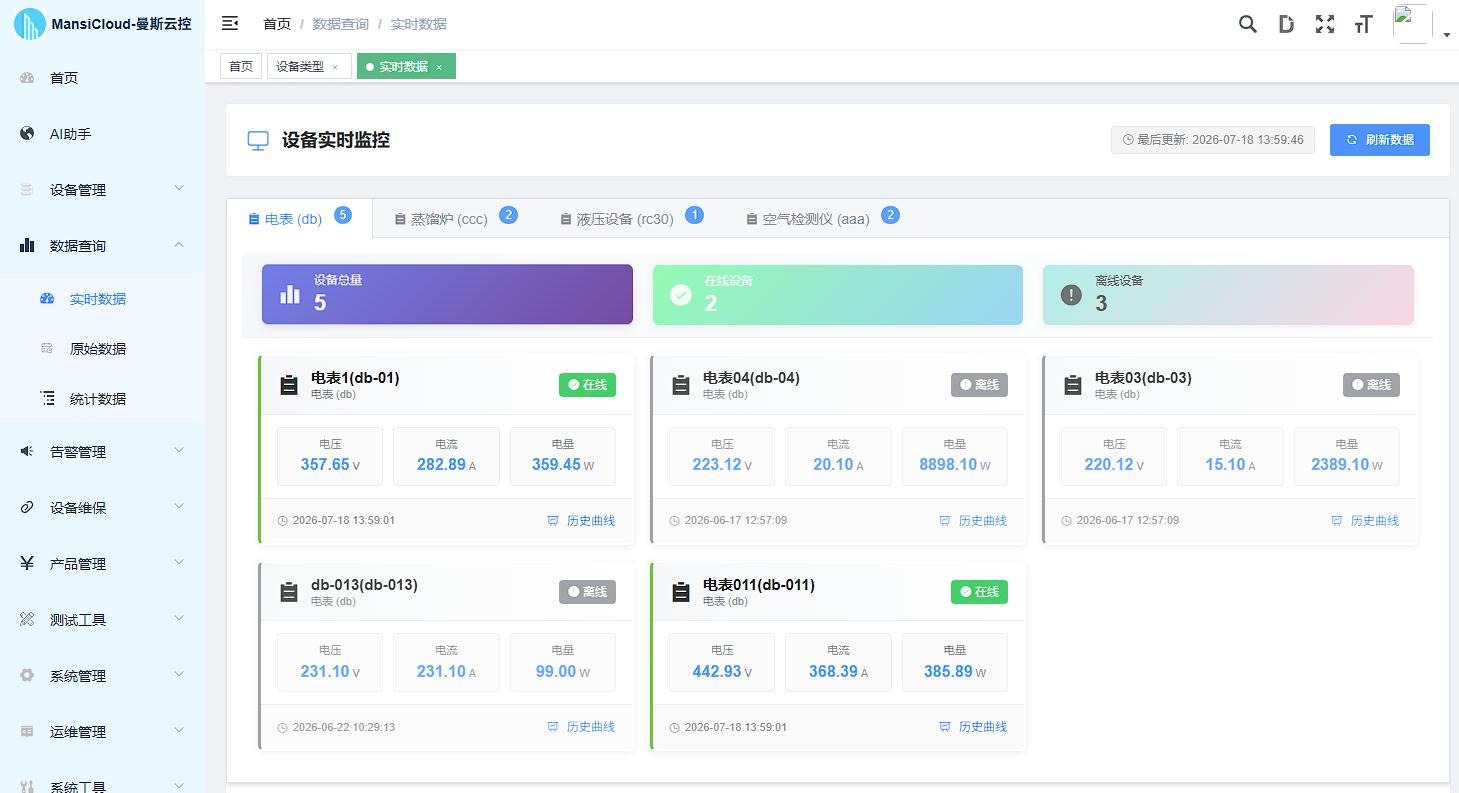

进入平台【数据查询-实时数据】，可直观查看设备在线状态、实时电压、电流、电量数据，支持多设备统一管理。
在这里插入图片描述
在MansiCloud平台上查看实时数据

10.2 历史趋势曲线

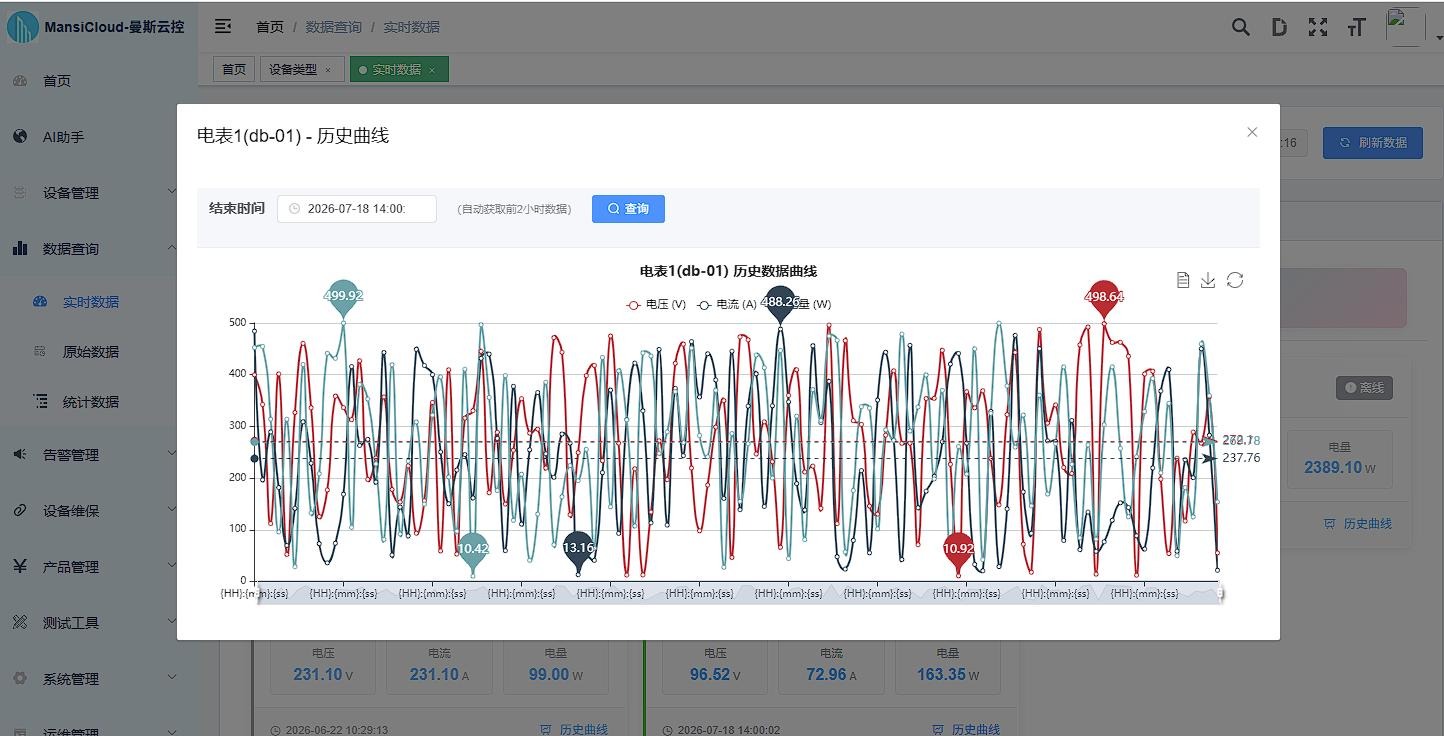

点击设备【历史曲线】，可自定义时间范围，查看电压、电流、电量连续变化趋势，支持数据导出、极值分析，用于能耗统计、设备故障排查。
在这里插入图片描述
在MansiCloud上查看数据曲线

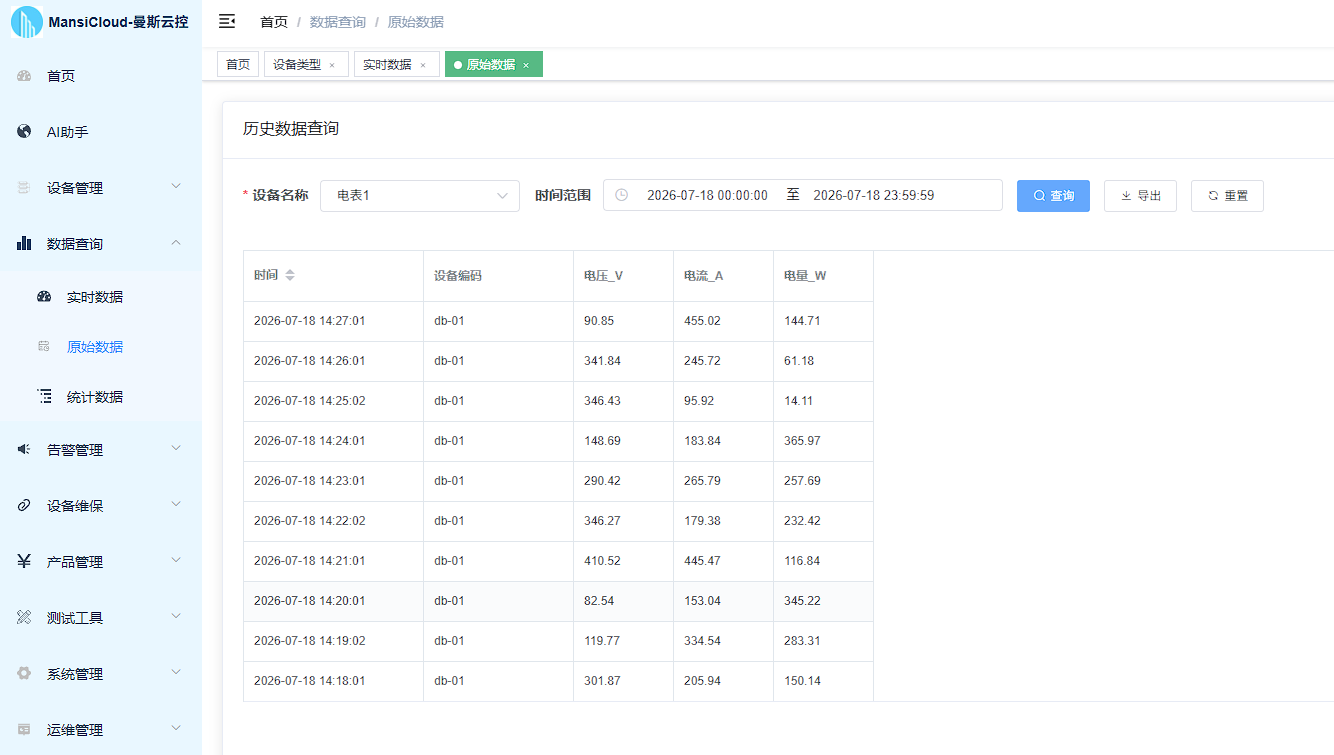

10.3 原始数据查询

在这里插入图片描述

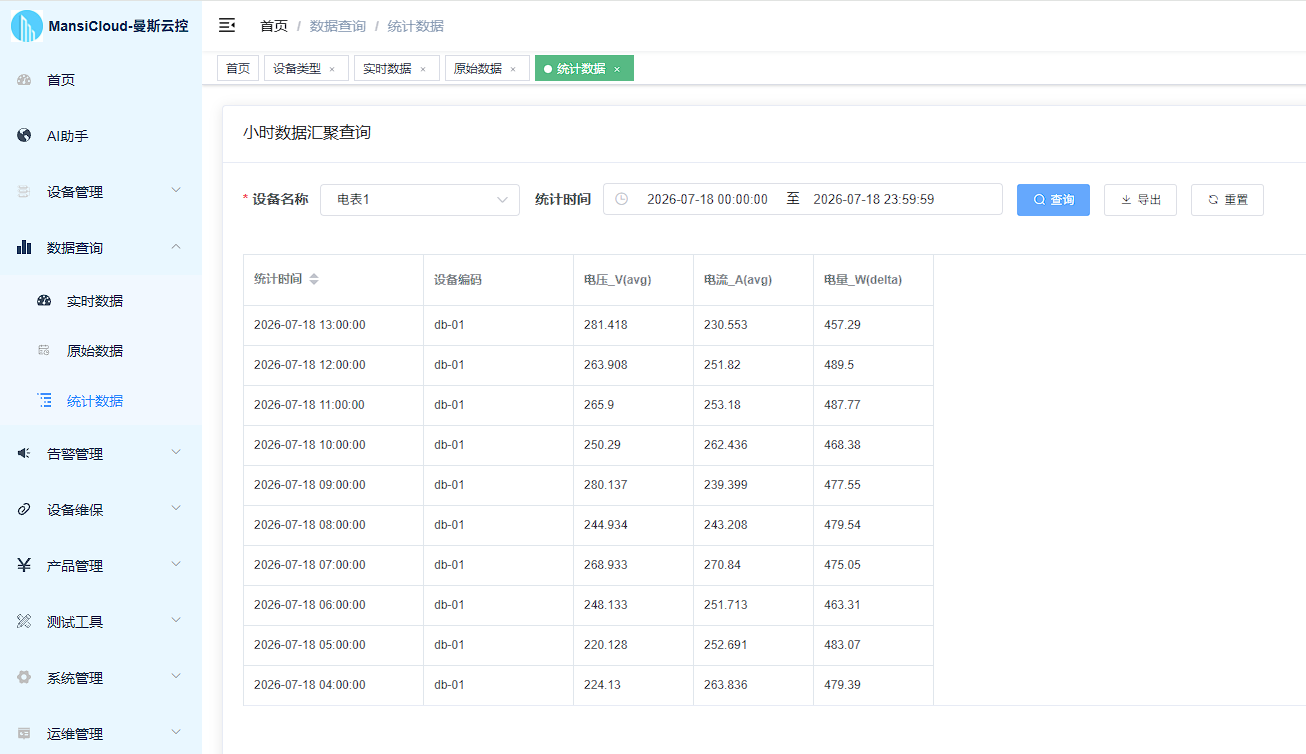

10.4 统计数据查询

在这里插入图片描述

10.5 移动端APP查看数据以及曲线

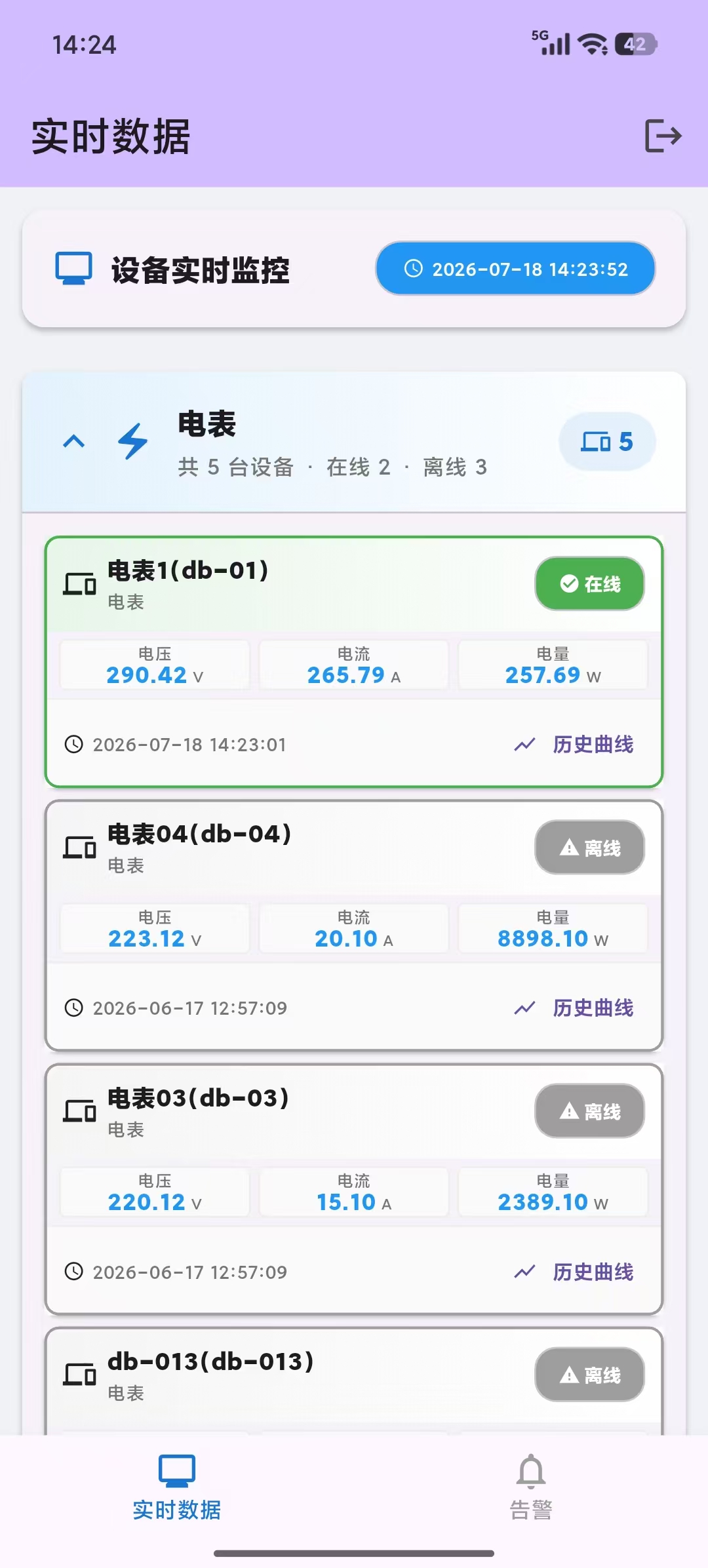

实时数据
在这里插入图片描述

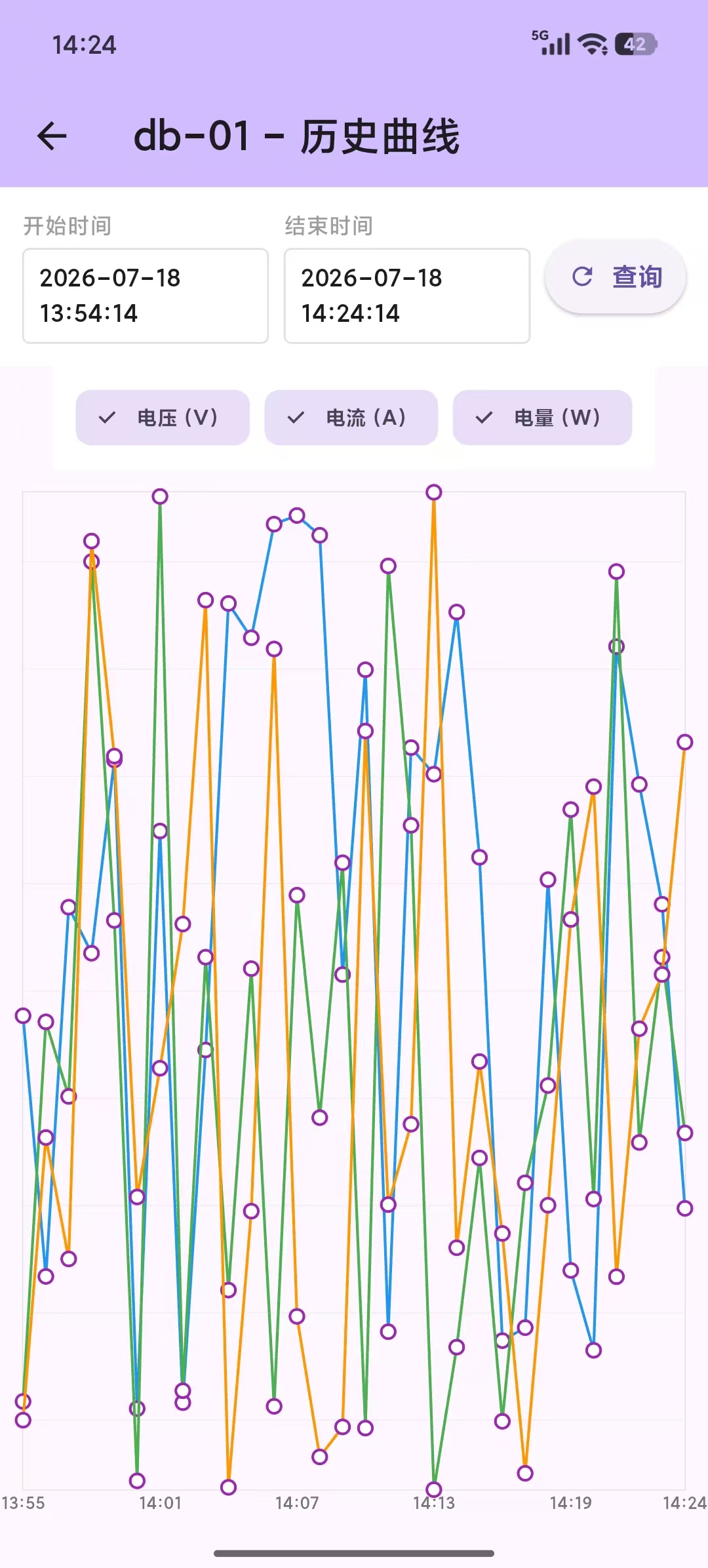

实时曲线

方案总结

本文基于RK3506可编程网关+AI辅助Go编程，彻底摆脱传统固化网关的局限性，实现了完全自主可控的工业数据采集上云方案。方案具备开发效率高、运行稳定、迭代灵活、可量产落地的核心优势，适配工厂能耗监测、车间设备采集、楼宇配电监控等各类工业场景，是AI时代工业物联网采集的最优落地方案。

（注：部分内容可能由 AI 生成）
