对于AI产品经理而言，绘制一张清晰且有效的AI产品架构图是至关重要的。它不仅有助于梳理产品的技术逻辑和数据流，同时也是与团队沟通、向管理层展示产品价值的重要工具。以下将从核心价值、绘制步骤、场景案例等方面详细介绍如何制作这样的架构图。

一、理解AI产品架构图的核心价值

1. 内部协作：帮助不同角色（如算法工程师、数据工程师）明确各自的任务，减少因需求不明确导致的开发返工。
2. 外部交流：通过直观展示产品功能和技术实现，便于非技术人员（如业务方或管理层）理解产品的价值。
3. 自我审视：在设计过程中，可以提前发现潜在的问题，比如数据是否充足，算力是否足够支持模型训练等。

二、五步绘制专业架构图

1. 确定目标与受众：根据不同的受众（技术团队或管理层），调整架构图的详细程度和重点内容。
2. 构建分层结构：通常分为数据层、数据处理层、算法层、服务层和应用层。每个层次负责特定的功能，并相互关联。
3. 填充模块细节：对每个模块进行详细描述，包括其职责、数据流向及其依赖关系。
4. 遵循可视化原则：确保架构图逻辑清晰、信息简洁、标注明确，避免过多复杂性。
5. 持续迭代优化：基于反馈不断调整架构图，确保其能够反映最新的业务和技术要求。

三、实战案例分析

以“智能内容审核AI产品”为例，介绍具体的绘制过程：

• 背景：短视频平台需要自动化的解决方案来提高内容审核效率，降低人工成本。
• 目标设定：提高审核速度至每条视频10秒内完成，减少漏审率。

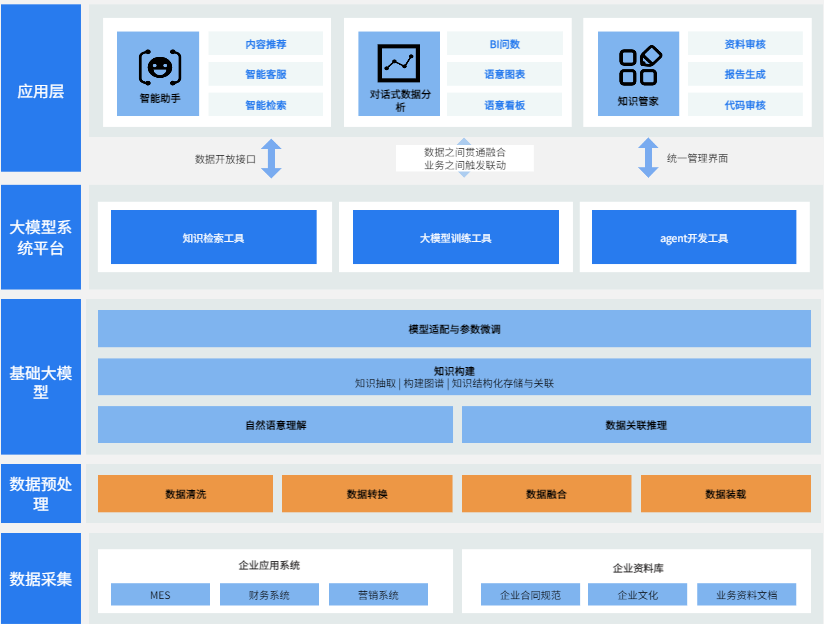

• 架构设计：

• 数据采集层：包含原始视频数据库、违规样本库和审核结果数据库。

  数据处理层：包括视频解析、特征提取和数据清洗模块。

  模型层：涵盖多模态审核模型训练、实时推理和模型迭代模块。

  工具层：提供审核任务调度、算力调度及审核结果输出服务。

  应用层：面向用户和审核人员的应用接口、对话式分析、知识管家。

•

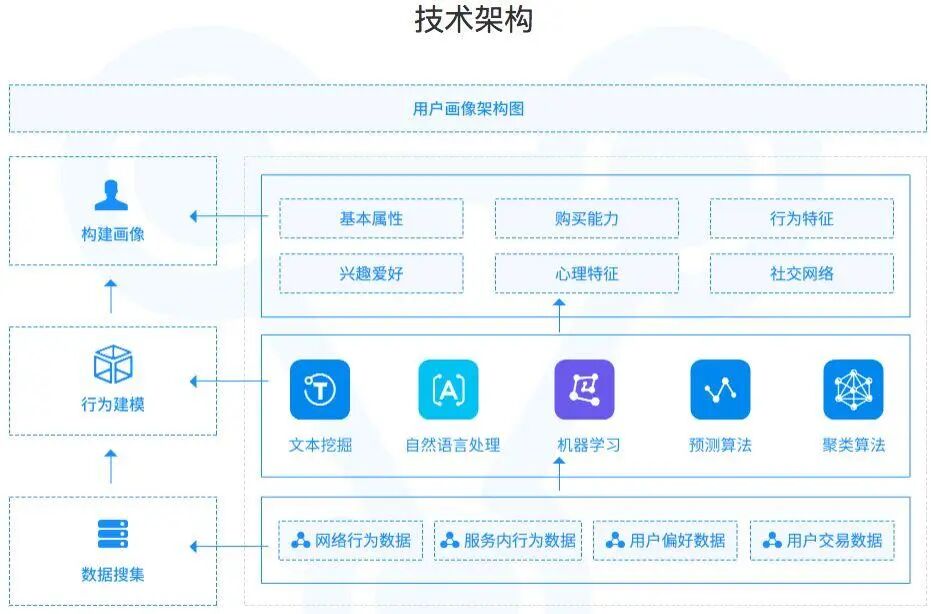

AI产品架构图的五大核心层次

一个典型的AI产品架构图可以划分为以下五个核心层次，每一层都承载着特定的功能，并与上下层紧密衔接：

第一层：数据层

核心作用：提供“燃料”——数据是AI模型的基石。

包含内容：

• 数据源：如用户行为日志、传感器数据、第三方API、数据库、文件存储（CSV、JSON等）。
• 数据存储：如数据湖（Data Lake）、数据仓库（Data Warehouse）、NoSQL数据库（如MongoDB）、关系型数据库（如MySQL）。
• 数据管理：元数据管理、数据目录、数据治理策略。

绘制要点：

• 用图标清晰标注数据来源类型（如数据库图标、API图标、IoT设备图标）。
• 可以用不同颜色区分内部数据与外部数据。

第二层：数据处理与特征工程层

核心作用：将原始数据“炼成”模型可用的高质量特征。

包含内容：

• 数据清洗：去重、缺失值处理、异常值检测。
• 数据转换：归一化、标准化、编码（如One-Hot）。
• 特征提取：文本分词、图像特征提取、时间序列特征构造。
• 特征存储：特征库（Feature Store），用于统一管理和复用特征。

绘制要点：

• 使用流程箭头表示ETL（Extract, Transform, Load）过程。
• 突出“特征工程”环节，可用齿轮或放大镜图标表示。
• 可标注使用的技术栈，如Apache Spark、Airflow、Flink等。

第三层：模型层

核心作用：AI的“大脑”，负责学习和预测。

包含内容：

• 模型训练：训练环境、训练数据输入、超参数调优、模型版本管理（Model Registry）。
• 模型类型：如深度学习模型（CNN、RNN、Transformer）、传统机器学习模型（XGBoost、SVM）。
• 模型推理：在线推理（Real-time Inference）、批量推理（Batch Inference）。
• 模型部署：容器化（Docker）、Kubernetes、模型服务化（如TensorFlow Serving、TorchServe）。

绘制要点：

• 用“大脑”或“神经元”图标象征模型。
• 区分“训练”与“推理”两个子模块，可用不同颜色或虚线框区分。
• 标注关键AI框架，如PyTorch、TensorFlow、Hugging Face等。

第四层：工具层

核心作用：将AI能力封装为可调用的服务，连接前后端。

包含内容：

• API网关：统一入口，负责鉴权、限流、日志记录。
• 微服务架构：将不同功能模块拆分为独立服务（如推荐服务、NLP服务、图像识别服务）。
• 消息队列：如Kafka、RabbitMQ，用于异步通信和解耦。
• 缓存层：如Redis，提升响应速度。

绘制要点：

• 使用“API”或“云服务”图标。
• 用箭头明确服务间的调用关系。
• 可标注RESTful API、gRPC等协议类型。

第五层：应用与交互层

核心作用：面向用户的最终呈现，实现价值闭环。

包含内容：

• 前端应用：Web端、移动端、小程序、智能硬件界面。
• 用户交互：聊天机器人、语音助手、推荐列表、智能客服。
• 监控与反馈：用户行为埋点、A/B测试、模型效果反馈闭环。

绘制要点：

• 使用手机、电脑、对话气泡等UI元素图标。
• 强调“用户”角色，可用人形图标表示。
• 可画一条“反馈回路”箭头，从应用层返回到数据层，体现“数据闭环”。

架构图的附加元素

除了主体结构，一张完整的架构图还应包含：

1. 基础设施层（可选）：如公有云（AWS/Azure/阿里云）、私有云、GPU集群、边缘计算节点。
2. 安全与合规：数据加密、访问控制、GDPR合规标识。
3. 监控与运维：日志系统（如ELK）、监控告警（如Prometheus）、CI/CD流水线。
4. 图例与说明：解释图标含义、颜色编码、技术栈缩写。

总结：架构图的核心原则

• 自底向上，数据驱动：从数据源出发，层层向上构建。
• 逻辑清晰，层次分明：避免信息堆砌，确保每层职责单一。
• 突出AI特性：重点展示模型训练、推理、特征工程等AI专属模块。
• 兼顾技术与业务：既能让工程师看懂技术栈，也能让业务方理解价值流。

通过以上五层结构，AI产品经理可以系统性地梳理产品技术脉络，绘制出一张既专业又易懂的架构图，成为团队沟通、方案汇报和产品规划的有力工具。
