变配电智能化监控系统，是一套面向变电站/配电室，融合物联网、边缘计算、云计算、AI分析的综合解决方案，目标是把传统“人工巡检、事后抢修”升级为无人值守、实时感知、主动预警、智能运维，同时兼顾安全、可靠与节能。

一、典型架构

1. 现场感知层(端)

• 电气：智能电表、微机保护、测温传感器、电流/电压互感器、断路器状态监测。

• 环境：温湿度、水浸、烟雾、SF6气体、门禁、摄像头。

2. 边缘网关层(边)

• 工业网关/边缘计算单元，本地数据预处理、协议转换、实时控制，断网自治。

3. 云平台/监控中心(云)

• 数据存储、AI分析、数字孪生、可视化大屏、Web/APP远程访问。

二、核心功能

1、电气设备实时监测

• 电参量采集：监测三相电压、电流、功率、功率因数、频率、电能、谐波、三相不平衡等，支持全回路、全时段数据记录。

• 开关状态监测：实时展示断路器、隔离开关、接触器分/合/故障位置，变位即时上报。

• 在线测温：母线、电缆接头、开关柜、触头无线/有线测温，捕捉过热隐患。

• 保护与故障监测：接入微机保护装置，监测过载、短路、漏电、欠压、过压等故障信号。

2、环境与安防监控

• 环境参数：配电室温湿度、烟雾、气体(SF6、氧气)、积水/水浸检测。

• 设备联动：超标自动启动除湿机、排风扇、空调、声光报警器。

• 安防管控：门禁刷卡/人脸识别、视频监控、入侵检测，告警联动视频弹窗、抓拍录像。

3、告警与故障管理

• 分级告警：自定义阈值，分普通/预警/紧急三级告警，本地声光+平台弹窗+APP/短信推送。

• 故障研判：自动定位故障点位、记录故障时间与类型，生成故障简报。

• 告警追溯：完整告警日志、历史曲线，支持查询、导出、复盘。

4、远程操控与联锁控制

• 远程操作：权限管控下远程分合闸、启停辅机设备。

• 逻辑联锁：设置电气/设备安全联锁，防止误操作、带负荷分闸等违规动作。

• 本地自治：网络中断时，边缘端独立运行、本地告警与控制，不影响现场安全。

5、电能能效管理

• 能耗统计：分区域、分回路、分时计量用电量，自动生成日/月/年用电报表。

• 电能质量分析：谐波、电压偏差、浪涌、闪变分析，定位用电异常。

• 负荷分析：负荷趋势、峰谷负荷统计，辅助错峰用电、负荷优化，降本节能。

6、运维台账与工单管理

• 设备台账：录入设备型号、参数、投运时间、维保记录，一物一档。

• 智能巡检：制定定期巡检计划，线上打卡、记录巡检结果。

• 工单流转：故障自动生成维修工单，派单、跟进、闭环全流程管理。

7、数据可视化与报表

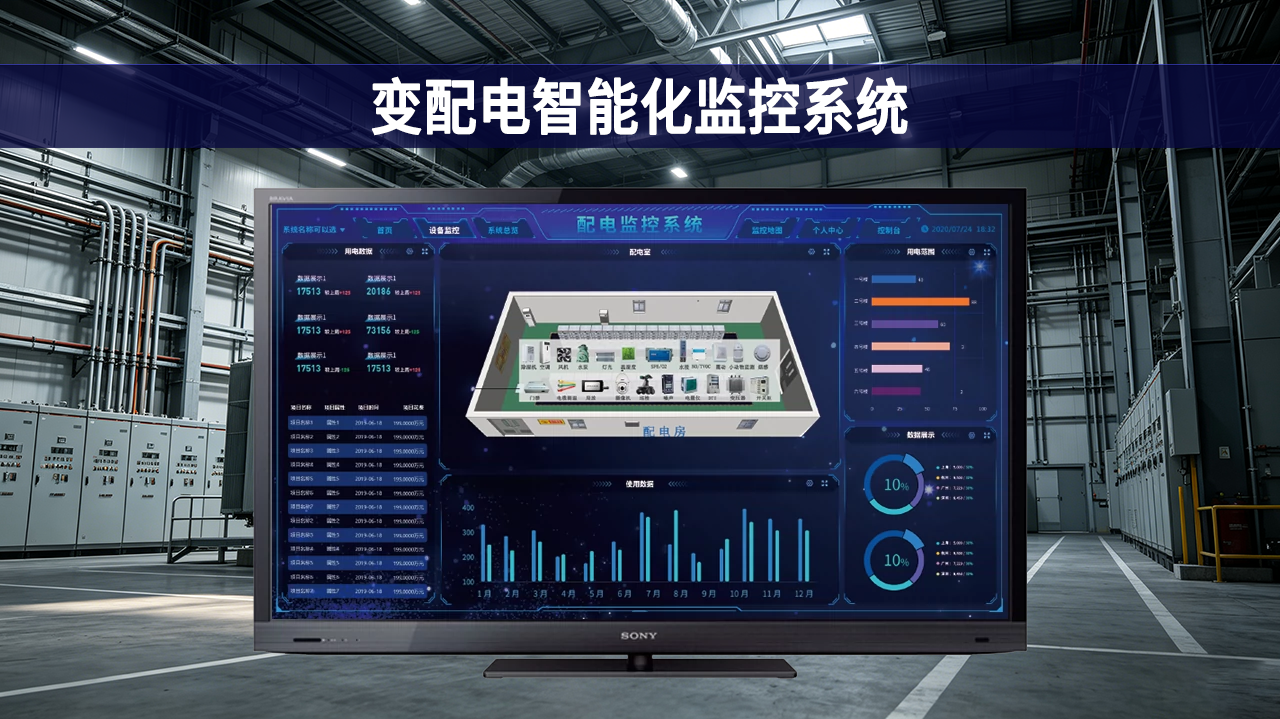

• 综合大屏：一次主接线图、全站总览、数据仪表盘、态势可视化。

• 历史曲线：电压、电流、温度、负荷等参数趋势曲线，支持对比分析。

• 自动报表：电力参数、能耗、告警、运维报表，一键生成、导出打印。

8、拓展配套功能

• 多终端访问：电脑Web端、手机APP、本地触控屏随时随地查看操作。

• 数据对接：支持OPC、Modbus、IEC104等标准协议，对接园区/工厂综合管理平台。

• 数字孪生(高阶)：配电室3D建模，虚实联动，沉浸式监控与仿真。

三、核心定位与价值

• 安全保障：实时监测电气参数、设备温度、环境(温湿度、水浸、烟雾)、安防(门禁、视频)，提前预警电气火灾、设备过热、非法入侵等风险。

• 可靠运行：故障自动定位、快速隔离，缩短停电时间，保障连续供电。

• 能效管理：精细化计量、电能质量分析、负荷优化，降低能耗与用电成本。

• 运维提效：远程监控、智能派单、移动巡检，减少人工，降低运维成本。

四、适用场景

• 工业企业、工业园区

• 商业综合体、写字楼、酒店

• 数据中心、医院、学校

• 市政公用、轨道交通

• 光伏/风电并网、储能电站

一句话概括：变配电智能化监控系统=电力安全的“智慧哨兵”+能效管理的“数据大脑”+运维提效的“远程管家”，是新型电力系统与数字基建的核心组成。
