高校防诈骗宣传平台的需求分析

需求分析在系统开发中有着十分重要的作用。软件项目凭借软件工程的思想和步骤可以大大的提高开发效率，缩短软件开发周期，保证了软件项目的质量。需求分析作为软件工程方法中的一步是至关重要的。软件需求工程是一门分析并记录软件需求的学科。需求分析简单的来说就是用户需要什么，系统需要什么，对此进行问题的列举，等级的排列，需要缜密的思分析和大量的调研[10]。

高校防诈骗宣传平台在国内有很多值得借鉴的例子，功能也都趋于完善，因此此次高校防诈骗宣传平台将轻量化开发，要完成以下功能：

（1）要支持完整的用户注册，登录功能，账号的管理通过管理员来实现。

（2）高校防诈骗宣传平台的首页界面简单明了，功能让用户快速上手，一目了然，不需要教程也能直接使用。

（3）为了用户能够方便修改个人信息，查看高校防诈骗宣传的科普知识、诈骗案例、交流论坛、反诈测试、新闻公告、留言板等功能。

（4）管理员通过后台系统来完成对所有信息的编辑，包括添加、修改、删除等操作。

本课题要求实现一套高校防诈骗宣传平台，系统主要包括管理员模块和用户模块功能模块。

（1）管理员用例图如下所示：



图3-1管理员用例图

（2）用户用例图如下所示：

图3-2用户用例图

4 系统总体设计

此次高校防诈骗宣传平台通过springboot框架。springboot适合快速构建Web应用。springboot将B/S设计模式中的视图分成了View模块和Template模块两部分，将动态的逻辑处理交给View处理，页面通过Template来实现。Model和Template由View连在一起，如此划分后，程序中的每一部分只做一件事情，耦合度大大降低，便于开发者管理。为了更好的去理清本系统整体思路，对该系统以结构图的形式表达出来，设计实现该高校防诈骗宣传平台的功能结构图如下所示：

图4-1 系统总体结构图

4.1 数据库设计原则

数据库设计之后，根据数据库关系，可以更加清晰地了解到数据库结构，每一个数据表之间的关系，再创建数据表。快速更改和查询对应的信息，有了数据库就不用在程序和代码中寻找。

通过对高校防诈骗宣传平台的主要功能信息进行规划并分为若干功能实体信息，以下是本系统主要的E-R图如下所示。
用户信息E-R如图4-6所示

图4-2 用户信息E-R图

诈骗案例E-R图如图4-3所示。

图4-3诈骗案例E-R图

科普知识E-R图如图4-4所示。

图4-4科普知识E-R图

学习进度E-R图如图4-5所示。

 图4-5学习进度E-R图

交流论坛E-R图如图4-6所示。

 图4-6交流论坛E-R图

高校防诈骗宣传平台总体E-R图如图4-7所示。

 图4-7高校防诈骗宣传平台总体E-R图

4.2模型的设计

在关系数据E-R图中，分析并创建数据表，数据表用来记录信息，数据表关系由多个数据表组成，该系统中存在多个自定义模型，下面依次进行介绍。

这张数据库表用于记录高校防诈骗宣传平台中用户的学习进度和相关信息。表的主要字段包括：id：主键，唯一标识每条记录。addtime：记录创建时间，默认值为当前时间戳。zhishibiaoti：知识标题，存储用户学习的防诈骗知识标题。zhishifenlei：知识分类，用于区分不同类型的防诈骗知识。fengmiantu：封面图，存储与学习内容相关的封面图片。xuexiindu：学习进度，记录用户当前的学习进度。xuexishijian：学习时间，记录用户进行学习的具体日期。xuexijilu：学习记录，存储用户的学习历史或详细记录。zhanghao：账号，记录用户的账号信息。xingming：姓名，记录用户的姓名。

该表的设计旨在跟踪和管理用户在平台上的学习活动，帮助用户更好地了解防诈骗知识，并为平台提供数据支持以优化学习体验。

表4-3：学习进度

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
zhishibiaoti	varchar	200	知识标题
zhishifenlei	varchar	200	知识分类
fengmiantu	longtext	4294967295	封面图
xuexijindu	varchar	200	学习进度
xuexishijian	date		学习时间
xuexijilu	longtext	4294967295	学习记录
zhanghao	varchar	200	账号
xingming	varchar	200	姓名

这张数据库表用于存储高校防诈骗宣传平台中的试题信息。表的主要字段包括：id：主键，唯一标识每条试题记录。addtime：记录创建时间，默认值为当前时间戳。paperid：所属反诈测试的ID，作为外键关联到具体的反诈测试。papername：反诈测试名称，存储测试的名称信息。questionname：试题名称，记录试题的具体名称或描述。options：选项，以JSON字符串格式存储试题的选项内容。score：分值，记录该试题的分值，默认值为0。answer：正确答案，存储试题的正确答案。analysis：答案解析，提供试题的详细解析。type：试题类型，用于区分不同类型的试题，如单选题、多选题、判断题、填空题和主观题等，默认值为0（单选题）。sequence：试题排序，用于确定试题在测试中的显示顺序，值越大排序越靠前，默认值为100。

该表的设计旨在管理和组织防诈骗测试中的试题信息，确保试题的多样性和有序性，帮助用户通过测试更好地掌握防诈骗知识。

表4-8：试题表

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
paperid	bigint		所属反诈测试id（外键）
papername	varchar	200	反诈测试名称
questionname	varchar	200	试题名称
options	longtext	4294967295	选项，json字符串
score	bigint		分值		0
answer	varchar	200	正确答案
analysis	longtext	4294967295	答案解析
type	bigint		试题类型，0：单选题 1：多选题 2：判断题 3：填空题（暂不考虑多项填空）4:主观题		0
sequence	bigint		试题排序，值越大排越前面		100

这张数据库表设计用于存储在线咨询的相关信息。表中包含以下字段：id：主键，类型为bigint，用于唯一标识每条咨询记录。additive：创建时间，类型为timestamp，默认值为当前时间戳（CURRENT_TIMESTAMP），记录咨询的创建时间。userId：用户ID，类型为bigint，标识发起咨询的用户。adminid：管理员ID，类型为bigint，标识处理咨询的管理员。ask：提问内容，类型为longtext，最大长度为4294967295，存储用户提出的问题。reply：回复内容，类型为longtext，最大长度为4294967295，存储管理员对问题的回复。isreply：是否回复，类型为int，标识该咨询是否已被回复。isread：已读/未读状态，类型为int，默认值为0（未读），1表示已读，0表示未读。umame：用户名，类型为varchar，最大长度为200，存储用户的名称。uimage：用户头像，类型为longtext，最大长度为4294967295，存储用户的头像信息。type：内容类型，类型为int，默认值为1（文本），标识咨询内容的类型（1:文本, 2:图片, 3:视频, 4:文件, 5:表情）。

该表设计旨在支持多种类型的咨询内容，并能够跟踪咨询的状态和处理情况。

表4-15：在线咨询

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
userid	bigint		用户id
adminid	bigint		管理员id
ask	longtext	4294967295	提问
reply	longtext	4294967295	回复
isreply	int		是否回复
isread	int		已读/未读(1:已读,0:未读)		0
uname	varchar	200	用户头像
uimage	longtext	4294967295	用户名
type	int		内容类型(1:文本,2:图片,3:视频,4:文件,5:表情)		1

这张数据库表设计用于存储诈骗案例的相关信息。表中包含以下字段：id：主键，类型为bigint，用于唯一标识每个诈骗案例记录。addtime：创建时间，类型为timestamp，默认值为当前时间戳（CURRENT_TIMESTAMP），记录案例的创建时间。biaoti：标题，类型为varchar，最大长度为200，存储案例的标题信息。zhapianleixing：诈骗类型，类型为varchar，最大长度为200，标识案例涉及的诈骗类型。fengmian：封面，类型为longtext，最大长度为4294967295，存储案例的封面图片信息。shipin：视频，类型为longtext，最大长度为4294967295，存储与案例相关的视频内容。anli：案例，类型为longtext，最大长度为4294967295，存储案例的详细描述。neirong：内容，类型为longtext，最大长度为4294967295，存储案例的详细内容信息。faburigi：发布日期，类型为date，记录案例的发布日期。storeupnum：收藏数，类型为int，默认值为0，记录案例被收藏的次数。

该表设计旨在全面记录和展示诈骗案例的详细信息，包括文本、图片、视频等多种形式的内容，并能够跟踪案例的收藏情况。

表4-23：诈骗案例

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
biaoti	varchar	200	标题
zhapianleixing	varchar	200	诈骗类型
fengmian	longtext	4294967295	封面
shipin	longtext	4294967295	视频
anli	longtext	4294967295	案例
neirong	longtext	4294967295	内容
faburiqi	date		发布日期
storeupnum	int		收藏数		0



5 系统详细设计与实现

按照软件工程的流程来说，在系统的详细设计与实现阶段，要把模块、视图、模板进行相应的组合完成一个个所需的功能，此章将会把设计中模块进行说明如何设计和实现的。

5.1前台用户功能模块

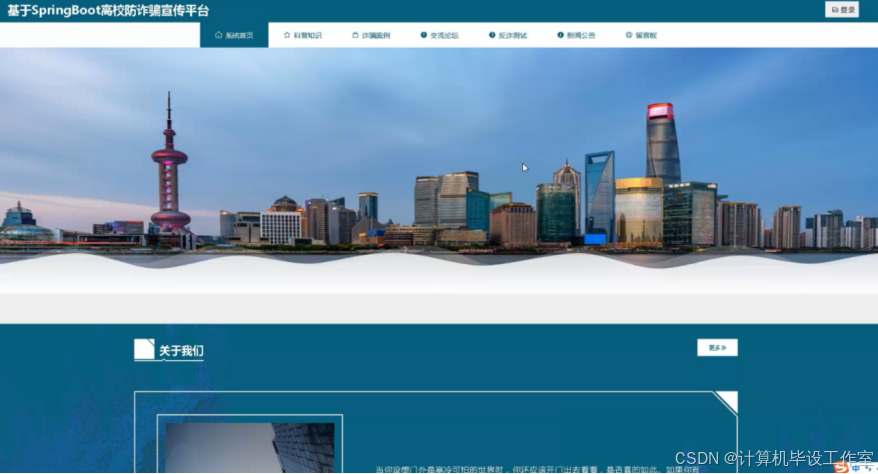

当用户打开系统的网址后，首先看到的就是首页界面。在这里，用户能够看到高校防诈骗宣传平台的导航条显示系统首页、科普知识、诈骗案例、交流论坛、反诈测试、新闻公告、留言板、个人中心等。系统首页界面如图5-1所示：

图5-1系统首页界面

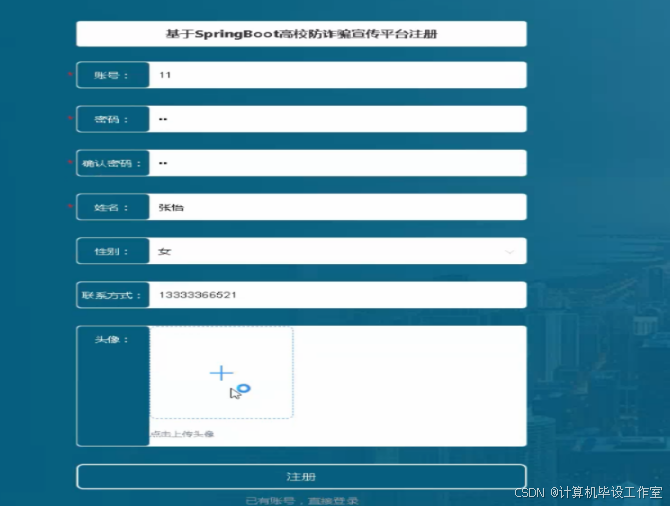

当用户进入前台系统进行相关操作前必须先注册登录，在注册页面填写用户账号、用户姓名、密码、确认密码、性别、头像、联系方式等信息，前端将这些信息通过HTTP请求发送到Java后端。后端处理这些信息，检查用户名是否唯一，并将新用户数据存入MySQL数据库。完成后，后端向前端发送注册成功的确认，前端随后通知用户完成注册。这个过程实现了新用户的数据收集、验证和存储。如图5-2所示。

图5-2 用户注册界面

用户登录，用户在登录页面通过填写账号、密码，完成登录，在登录流程中，用户首先在Vue前端界面输入用户名和密码。这些信息通过HTTP请求发送到Java后端。后端接收请求，通过与MySQL数据库交互验证用户凭证。如果认证成功，后端生成一个令牌（如JWT）并返回给前端，允许用户访问系统。这个过程涵盖了从用户输入到系统验证和响应的全过程。如图5-3所示。

图5-3 用户登录界面

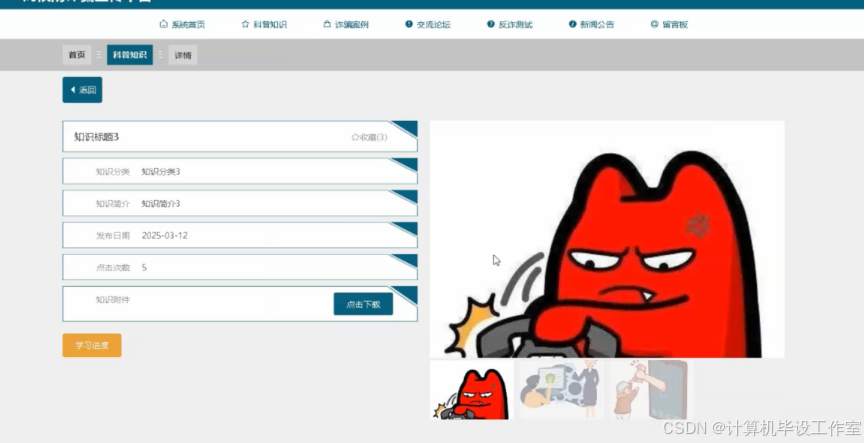

用户点击科普知识，在科普知识页面输入知识标题进行查询，可以查看到知识分类、知识简介、发布日期、点击次数等信息，还可以进行点赞收藏或者点击下载知识附件等详细操作；如图5-4所示。

图5-4科普知识界面图

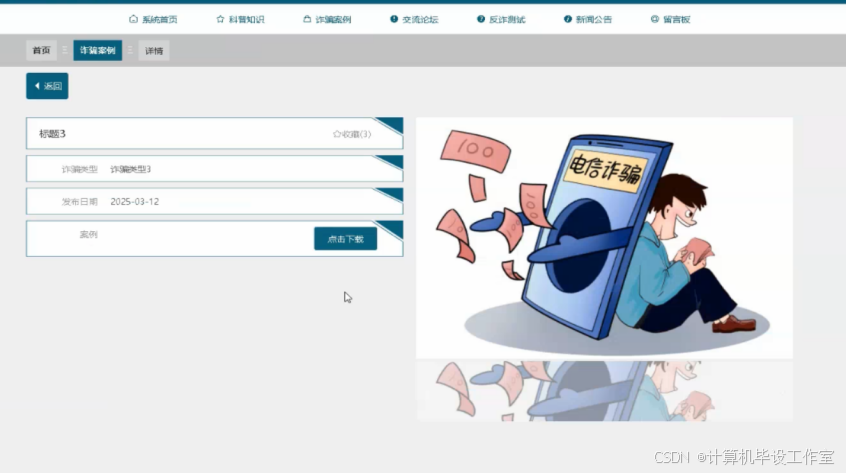

用户点击诈骗案例，在诈骗案例页面搜索栏输入标题进行查询，可以查看到案例的标题、诈骗类型、封面、视频、发布日期、收藏数等信息，还可以进行收藏或者下载案例视频等操作；如图5-5所示。

图5-5诈骗案例界面图

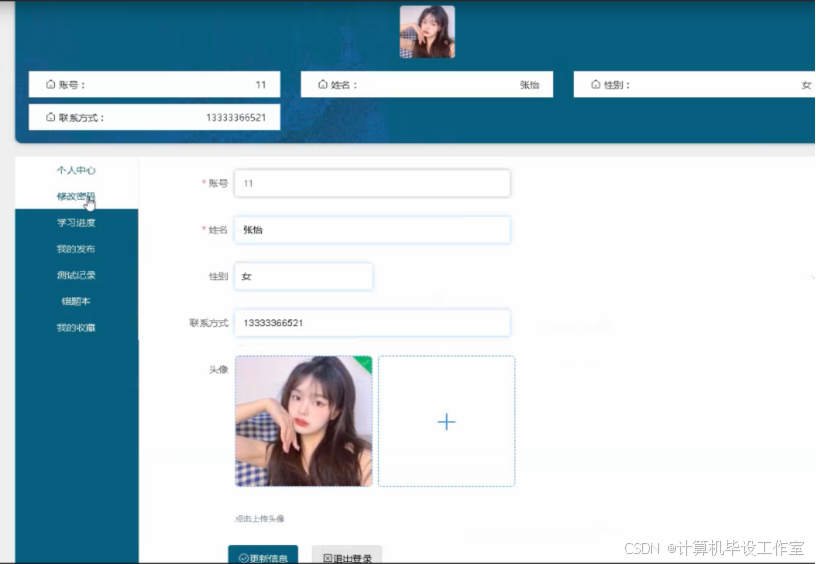

用户点击个人中心，在个人中心页面可以修改个人详细信息，还可以对修改密码、学习进度、我的发布、测试记录、错題本、我的收藏等进行详细操作；如图5-6所示：

图5-6个人中心界面

5.2 后台管理员功能模块

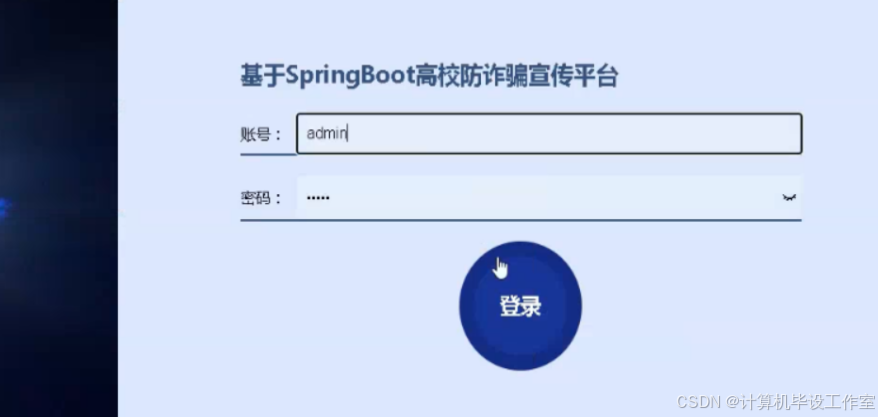

    管理员登录，通过登录页面输入账号、密码等信息，进行登录操作，如图5-7所示。

图5-7管理员登录界面图

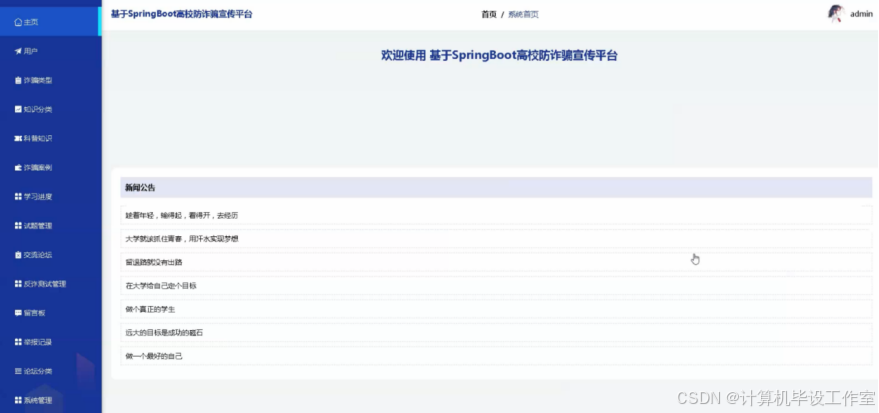

管理员点击登录，页面跳转到高校防诈骗宣传平台主页，对用户、诈骗类型、知识分类、科普知识、诈骗案例、学习进度、试题管理、交流论坛、反诈测试管理、留言板、举报记录、论坛分类、系统管理、测试管理、个人中心等功能进行详细操作，如图5-8所示。

图5-8管理员功能界面图

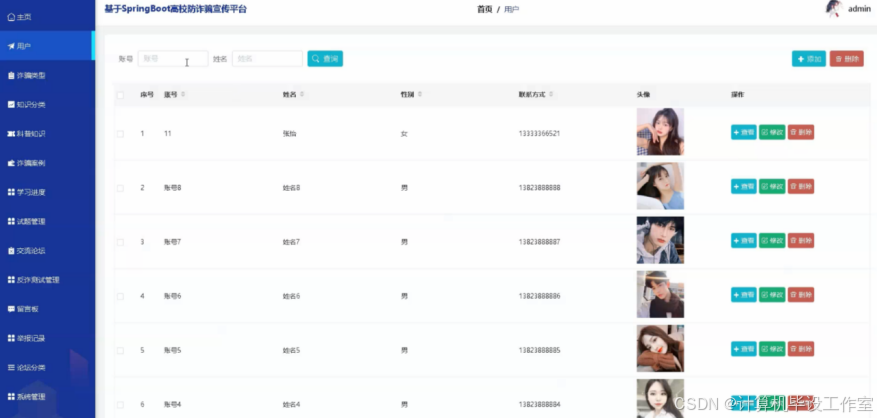

用户信息功能在视图层（view层)进行交互，比如点击“添加”按钮或填写用户信息表单。这些用户信息动作被视图层捕获并作为请求发送给相应的控制器层(control1er层)。控制器接收到这些请求后，调用服务层(service层)以执行相关的业务逻辑，例如验证输入数据的有效性和与数据库的交互。服务层处理完这些逻辑后，进一步与数据访问对象层（DAO层)交互，后者负责具体的数据操作如查询、添加、修改或删除用户信息，并将操作结果返回给控制器。最终，控制器根据这些结果修改视图层，以便用户信息功能可以看到最新的信息或相应的操作反馈。在社区服务活动页面的输入栏中输入用户账号、姓名进行查询，可以查看到用户详细信息，并根据需要进行修改或者删除等操作；如图5-9所示。

图5-9用户界面

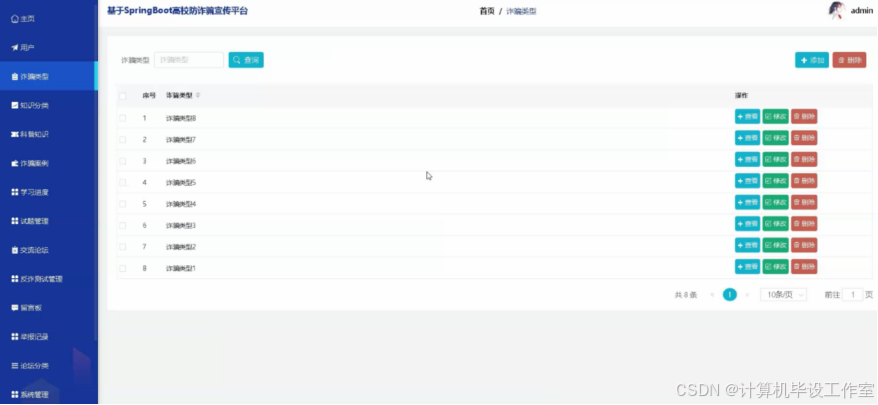

诈骗类型在视图层（view层)进行交互，比如点击“添加”按钮或填写诈骗类型信息表单。这些诈骗类型动作被视图层捕获并作为请求发送给相应的控制器层(control1er层)。控制器接收到这些请求后，调用服务层(service层)以执行相关的业务逻辑，例如验证输入数据的有效性和与数据库的交互。服务层处理完这些逻辑后，进一步与数据访问对象层（DAO层)交互，后者负责具体的数据操作如查询、添加、修改或删除诈骗类型信息，并将操作结果返回给控制器。最终，控制器根据这些结果修改视图层，以便诈骗类型功能可以看到最新的信息或相应的操作反馈。在诈骗类型页面的输入栏中输入诈骗类型进行查询，可以查看到诈骗类型详细信息，并根据需要进行修改或者删除等操作；如图5-10所示。

图5-10诈骗类型界面

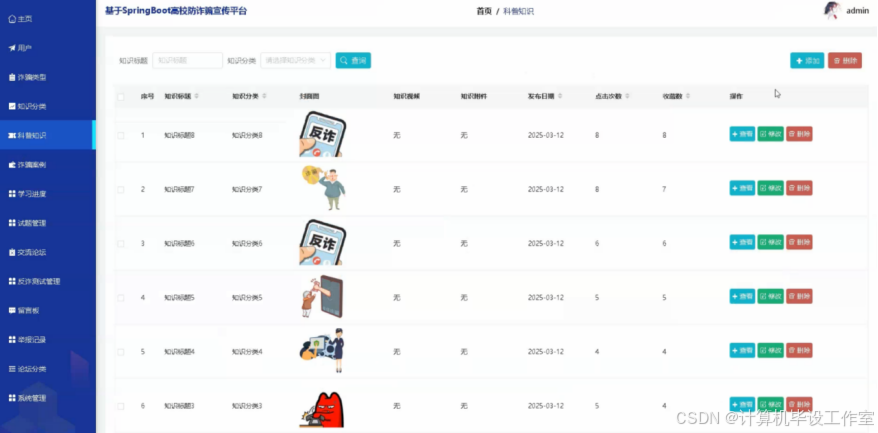

管理员点击科普知识，在科普知识页面对知识标题、知识分类、封面图、知识视频、知识附件、发布日期、点击次数 、收藏数等信息，进行查询、添加、修改或删除科普知识详细等操作。如图5-11所示：

图5-11科普知识界面

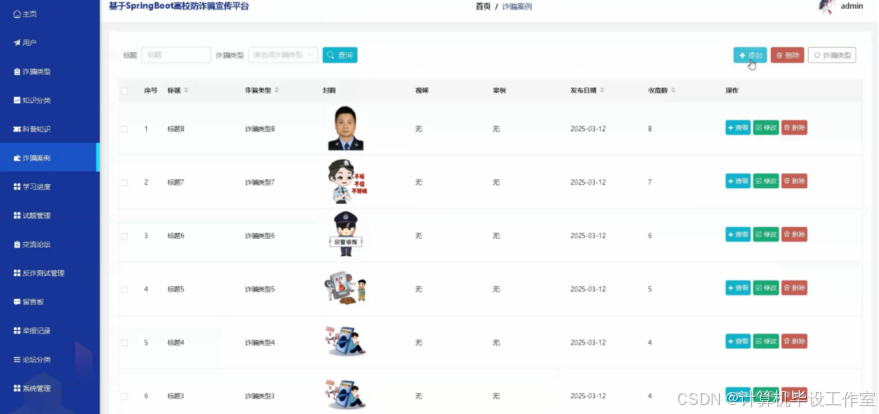

管理员点击诈骗案例，在诈骗案例页面对案例标题、诈骗类型、封面、视频、案例、发布日期、收藏数等信息，进行查询、添加、修改或删除诈骗案例详细等操作；如图5-12所示：

图5-12诈骗案例界面

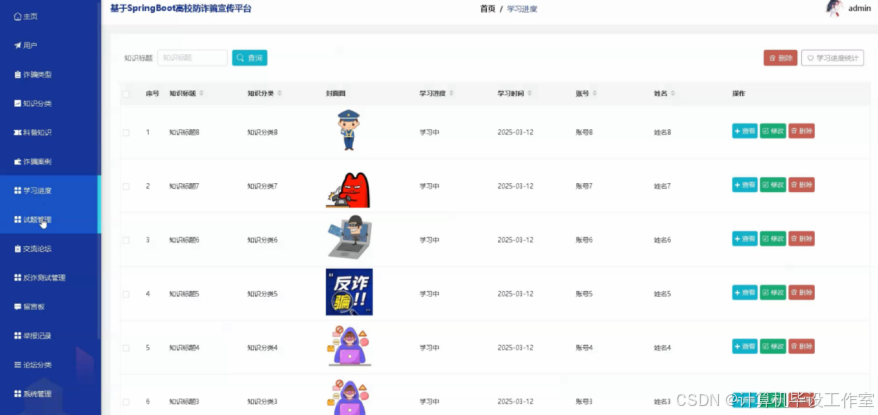

管理员点击学习进度，在学习进度页面对学习进度标题、知识分类、封面图、学习进度、学习时间、账号、姓名等信息，进行查询、修改或删除等详细操作。如图5-13所示：

图5-13学习进度界面

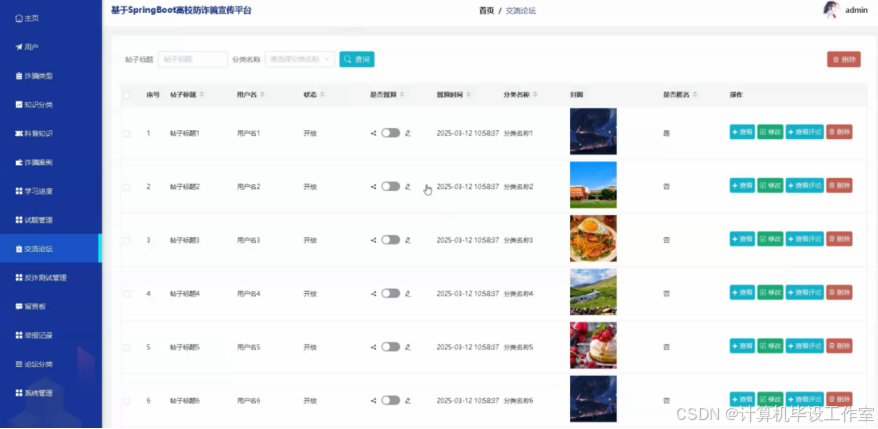

管理员点击交流论坛，在交流论坛页面对帖子标题、用户名、状态、是否置顶、置顶时间、分类名称、封面、是否匿名等信息，进行查询、修改或删除论坛信息等详细操作。如图5-14所示：

图5-14交流论坛界面

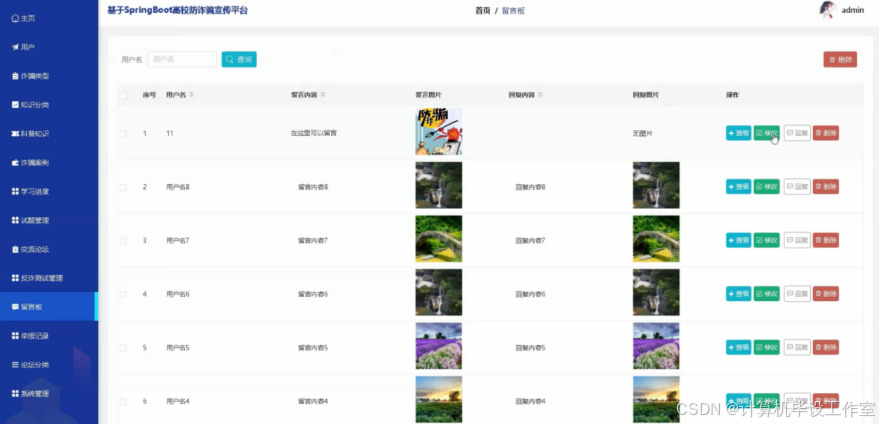

管理员点击留言板，在留言板页面对用户名、留言内容、留言图片、回复内容 、回复图片等信息，进行查询、修改或删除等详细操作。如图5-15所示：

图5-15留言板界面

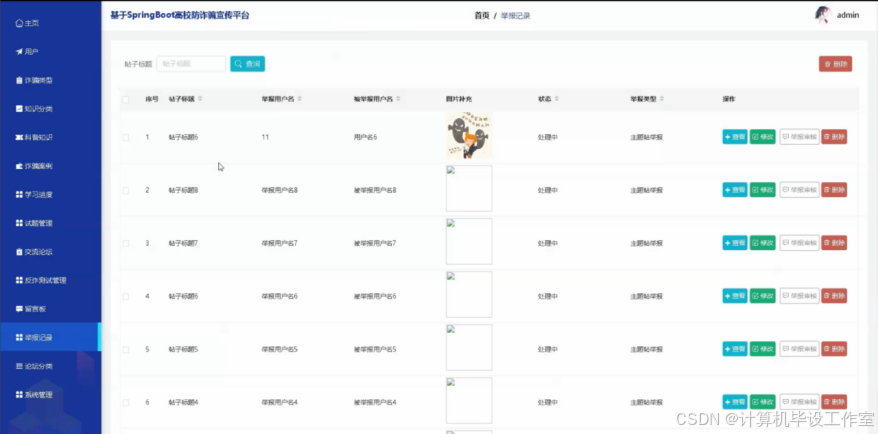

管理员点击举报记录，在举报记录页面对帖子标题、举报用户名、被举报用户名、图片补充、状态 、举报类型等信息，进行查询、修改或删除等详细操作；如图5-16所示：

图5-16举报记录界面

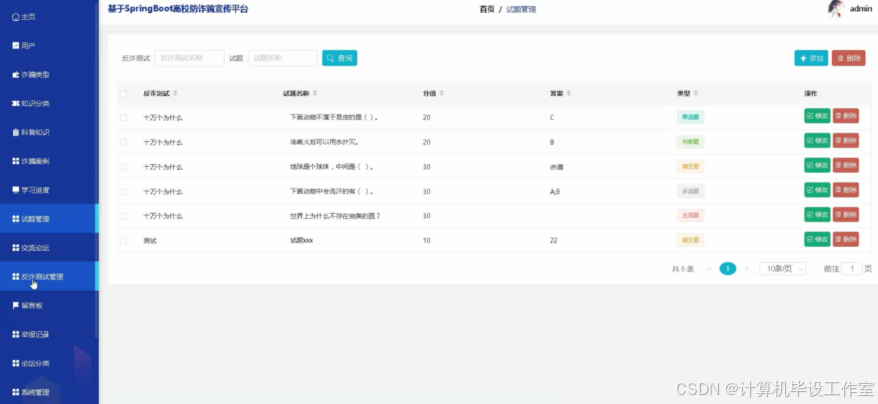

管理员点击试题管理，在试题管理页面对反诈测试、试题名称、分值、答案、类型等信息，进行查询、添加、修改或删除等详细操作；如图5-17所示：

图5-17试题管理界面

5.3 试题测试模块（特色功能）

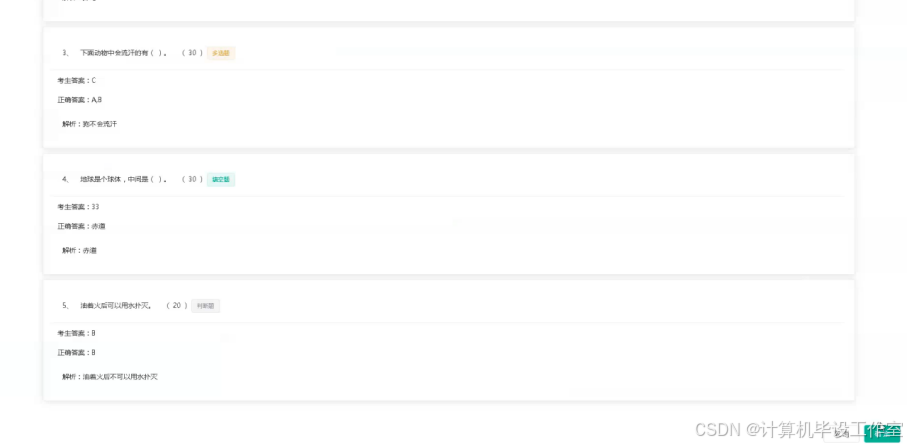

试题测试功能是一个旨在提高用户对诈骗知识认知的互动模块。该功能允许管理员通过后台管理系统上传试题、解析和答案，并灵活组装成不同的测试题库。管理员可以为每道试题设置题目类型、难度级别、答案解析等信息，确保题库的多样性和全面性。

用户在前端可以访问测试模块，选择相应的题库进行诈骗知识测试。测试过程中，系统会随机或按规则抽取试题，用户在规定时间内完成答题。提交答案后，系统会自动计算得分，并即时反馈测试结果。用户还可以查看每道试题的详细解析，帮助其理解正确答案和相关知识。

此外，系统会记录用户的测试历史，包括得分、答题时间等信息，方便用户查看自己的学习进展。管理员也可以通过后台查看用户的测试数据，分析用户对诈骗知识的掌握情况，从而优化题库内容和宣传策略。该功能不仅增强了用户的参与感，还通过互动学习的方式有效提升了防诈骗意识。如图5-18所示；

图5-18试题测试界面
