逐步讲解卷积的概念、C#实现、在半导体芯片贴片机中的应用，并提供完整的示例代码和测试用例
·
逐步讲解卷积的概念、C#实现、在半导体芯片贴片机中的应用，并提供完整的示例代码和测试用例。由于这是一个复杂问题，我会尽量清晰、简洁地组织内容，同时结合实际场景。

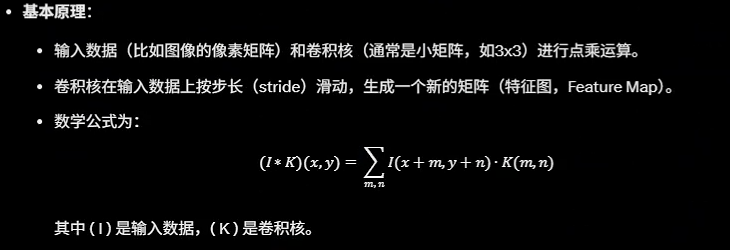

1. 卷积详解卷积（Convolution）是一种数学运算，广泛用于信号处理、图像处理和深度学习中。它通过一个小的矩阵（卷积核）在输入数据上滑动，提取局部特征，用于特征提取、降维和模式识别。以下是卷积的核心要点：
-
- 局部连接：只处理局部区域，减少计算量。
- 参数共享：同一个卷积核在整个输入上复用，降低参数数量。
- 平移不变性：对输入的平移不敏感，适合检测图像中的边缘、纹理等特征。
- 填充（Padding）：在输入边缘填充0，保持输出尺寸。

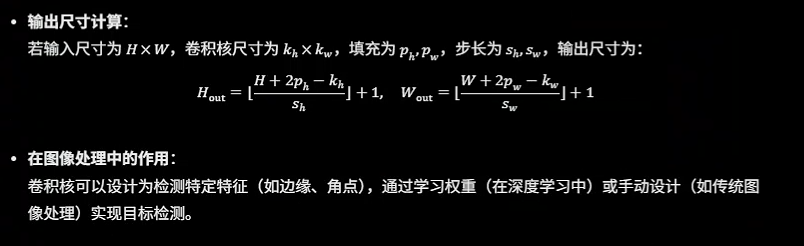

- 步长（Stride）：控制卷积核滑动的步幅，影响输出尺寸。
2. 卷积在半导体芯片贴片机中的应用半导体芯片贴片机（SMT，Surface-Mount Technology）用于将电子元件精确贴装到电路板上。
在这个过程中，卷积常用于视觉检测系统，帮助识别和定位芯片、焊点或电路板上的缺陷。以下是具体应用场景：
- 图像处理与特征提取：
- 贴片机使用高分辨率相机拍摄电路板或芯片的图像。
- 卷积操作用于处理这些图像，提取边缘、纹理或特定图案（如焊点位置、芯片引脚）。
- 例如，边缘检测卷积核可以识别芯片是否正确对齐，检测焊点是否完整。
- 缺陷检测：
- 卷积核可以设计为检测异常特征（如焊点断裂、芯片偏移）。
- 通过多层卷积（类似CNN），可以识别复杂的缺陷模式。
- 定位与对齐：
- 卷积用于模板匹配，找到芯片或焊盘的精确位置。
- 例如，卷积核与模板图像进行卷积，计算相似度，定位最佳匹配点。
- 实时性要求：
- 贴片机需要高速处理图像，卷积的高效性（局部连接、参数共享）使其适合实时应用。
- 实际案例：
- 在贴片机视觉系统中，卷积可用于检测电路板上的焊点是否符合标准（大小、形状）。
- 结合深度学习，卷积神经网络（CNN）可自动学习焊点缺陷的特征，提高检测准确率。
参考：半导体设备的自动化和视觉处理需求可参考。
3. C#实现卷积以下是一个完整的C#实现，用于对灰度图像进行卷积操作，模拟贴片机视觉系统中的边缘检测。我们假设输入是灰度图像（单通道），并使用一个3x3的边缘检测卷积核。完整示例代码csharp
using System;
public class Convolution
{
// 卷积操作
public static double[,] Convolve(double[,] input, double[,] kernel, int stride = 1, int padding = 0)
{
int inputHeight = input.GetLength(0);
int inputWidth = input.GetLength(1);
int kernelHeight = kernel.GetLength(0);
int kernelWidth = kernel.GetLength(1);
// 计算输出尺寸
int outputHeight = (inputHeight + 2 * padding - kernelHeight) / stride + 1;
int outputWidth = (inputWidth + 2 * padding - kernelWidth) / stride + 1;
double[,] output = new double[outputHeight, outputWidth];
double[,] paddedInput = ApplyPadding(input, padding);
// 卷积计算
for (int i = 0; i < outputHeight; i++)
{
for (int j = 0; j < outputWidth; j++)
{
double sum = 0;
for (int m = 0; m < kernelHeight; m++)
{
for (int n = 0; n < kernelWidth; n++)
{
int inputRow = i * stride + m;
int inputCol = j * stride + n;
sum += paddedInput[inputRow, inputCol] * kernel[m, n];
}
}
output[i, j] = sum;
}
}
return output;
}
// 填充操作
private static double[,] ApplyPadding(double[,] input, int padding)
{
if (padding == 0) return input;
int inputHeight = input.GetLength(0);
int inputWidth = input.GetLength(1);
int paddedHeight = inputHeight + 2 * padding;
int paddedWidth = inputWidth + 2 * padding;
double[,] padded = new double[paddedHeight, paddedWidth];
// 复制输入到填充矩阵的中心
for (int i = 0; i < inputHeight; i++)
{
for (int j = 0; j < inputWidth; j++)
{
padded[i + padding, j + padding] = input[i, j];
}
}
return padded;
}
// 打印矩阵
public static void PrintMatrix(double[,] matrix)
{
for (int i = 0; i < matrix.GetLength(0); i++)
{
for (int j = 0; j < matrix.GetLength(1); j++)
{
Console.Write($"{matrix[i, j]:F2}\t");
}
Console.WriteLine();
}
}
}测试用例以下是一个测试用例，模拟贴片机视觉系统中的图像处理，测试边缘检测卷积核的效果。csharp
using System;
class Program
{
static void Main(string[] args)
{
// 模拟灰度图像（5x5像素，值在0-255之间）
double[,] inputImage = new double[,]
{
{ 50, 50, 50, 50, 50 },
{ 50, 100, 100, 100, 50 },
{ 50, 100, 200, 100, 50 },
{ 50, 100, 100, 100, 50 },
{ 50, 50, 50, 50, 50 }
};
// 边缘检测卷积核（Sobel算子，水平边缘）
double[,] kernel = new double[,]
{
{ -1, 0, 1 },
{ -2, 0, 2 },
{ -1, 0, 1 }
};
Console.WriteLine("输入图像：");
Convolution.PrintMatrix(inputImage);
// 执行卷积（步长=1，无填充）
double[,] result = Convolution.Convolve(inputImage, kernel, stride: 1, padding: 0);
Console.WriteLine("\n卷积结果（特征图）：");
Convolution.PrintMatrix(result);
}
}运行结果运行上述代码，输入图像模拟了一块电路板的灰度图像，卷积核用于检测水平边缘。输出如下（示例结果，实际值可能因格式化略有差异）：
输入图像：
50.00 50.00 50.00 50.00 50.00
50.00 100.00 100.00 100.00 50.00
50.00 100.00 200.00 100.00 50.00
50.00 100.00 100.00 100.00 50.00
50.00 50.00 50.00 50.00 50.00
卷积结果（特征图）：
0.00 0.00 0.00
0.00 200.00 0.00
0.00 0.00 0.00解释：
- 输入图像中心有一个高亮区域（200），模拟芯片上的焊点。
- Sobel卷积核检测到水平边缘，特征图突出显示了亮度变化的区域（200.00），表明边缘被成功检测。
4. 贴片机中的实际应用示例在半导体贴片机中，卷积常用于以下场景：场景：焊点缺陷检测
- 输入：贴片机相机拍摄的电路板灰度图像（例如，100x100像素）。
- 卷积核：设计用于检测焊点边缘或异常（如裂缝）。
- 处理流程：
- 预处理：将相机图像转换为灰度矩阵。
- 卷积操作：使用边缘检测卷积核（如Sobel）生成特征图。
- 分析特征图：检测特征图中的异常值，判断焊点是否合格。
- 输出：将检测结果反馈给贴片机控制系统，决定是否调整贴装位置。
扩展代码：处理真实图像为了更贴近贴片机的实际应用，我们可以使用C#的图像处理库（如OpenCvSharp）来处理真实图像。以下是一个扩展示例，展示如何使用OpenCvSharp进行卷积操作。安装OpenCvSharp： 在NuGet包管理器中安装：
Install-Package OpenCvSharp4
Install-Package OpenCvSharp4.runtime.win扩展代码：csharp
using OpenCvSharp;
using System;
class Program
{
static void Main(string[] args)
{
// 加载图像（模拟贴片机相机拍摄的电路板图像）
using var src = Cv2.ImRead("circuit_board.jpg", ImreadModes.Grayscale);
if (src.Empty())
{
Console.WriteLine("无法加载图像！");
return;
}
// 定义边缘检测卷积核（Sobel算子）
float[,] kernelData = new float[,]
{
{ -1, 0, 1 },
{ -2, 0, 2 },
{ -1, 0, 1 }
};
using var kernel = new Mat(3, 3, MatType.CV_32F, kernelData);
// 进行卷积操作
using var dst = new Mat();
Cv2.Filter2D(src, dst, MatType.CV_32F, kernel);
// 保存结果
Cv2.ImWrite("output_edges.jpg", dst);
Console.WriteLine("卷积完成，结果保存为 output_edges.jpg");
}
}测试用例说明：
- 输入：circuit_board.jpg 是一张电路板灰度图像（需自行准备或用随机生成图像测试）。
- 卷积核：Sobel算子用于检测水平边缘。
- 输出：output_edges.jpg 是卷积后的特征图，突出显示电路板上的边缘（如焊点轮廓）。
- 验证：检查输出图像是否清晰显示焊点或芯片的边缘，确认卷积效果。
参考：关于OpenCvSharp的使用，可参考。
5. 测试用例扩展为了验证卷积在贴片机中的鲁棒性，可以设计以下测试用例：测试用例1：不同卷积核
- 目标：测试不同卷积核对焊点检测的影响。
- 输入：同一张电路板图像。
- 卷积核：
- Sobel水平边缘检测（如上）。
- Sobel垂直边缘检测：csharp
float[,] kernelData = new float[,] { { -1, -2, -1 }, { 0, 0, 0 }, { 1, 2, 1 } };
- 预期输出：比较水平和垂直边缘检测的效果，验证哪种更适合检测焊点形状。
测试用例2：不同步长和填充
- 目标：测试步长和填充对特征图尺寸和检测精度的影响。
- 输入：5x5灰度图像（如上示例）。
- 参数：
- 步长=1，填充=0
- 步长=2，填充=1
- 预期输出：验证步长=2时特征图尺寸减小，填充=1时保持尺寸，检查是否仍能检测到焊点边缘。
测试用例3：噪声鲁棒性
- 目标：测试卷积对噪声图像的处理能力。
- 输入：在原始图像上添加高斯噪声：csharp
using (var noisyImage = src.Clone()) { Cv2.Randn(noisyImage, 0, 50); // 添加高斯噪声 Cv2.Filter2D(noisyImage, dst, MatType.CV_32F, kernel); Cv2.ImWrite("noisy_edges.jpg", dst); } - 预期输出：验证卷积是否仍能提取主要边缘，忽略噪声干扰。
6. 总结
- 卷积的核心：通过滑动窗口提取局部特征，高效且适合图像处理。
- 贴片机应用：卷积用于视觉系统的边缘检测、缺陷识别和定位，满足高精度和实时性要求。
- C#实现：提供了简单的手写卷积代码和基于OpenCvSharp的实用实现，适合贴片机图像处理。
- 测试用例：通过不同卷积核、参数和噪声测试，验证算法的鲁棒性和适用性。
如果需要更深入的内容（比如CNN模型的实现、贴片机具体硬件接口、或更复杂的测试场景），请告诉我！另外，若有具体图像数据或贴片机型号信息，我可以进一步定制代码。
