基于 Modbus 传感器 + Node.js + WebSocket 实现网页端空气质量实时监测系统

江火流萤3

252人浏览 · 2026-06-17 16:39:37

江火流萤3 · 2026-06-17 16:39:37 发布

前言

在物联网项目开发中，将串口传感器数据搬到网页上实时展示是非常常见的需求。本文将从零开始，手把手教大家通过485 转以太网模块 + Node.js 后端 + WebSocket，实现温湿度、PM2.5、TVOC 等空气质量数据的网页端秒级刷新，全程代码开箱即用，新手也能快速复现。

一、硬件准备与接线

1.1 所需硬件

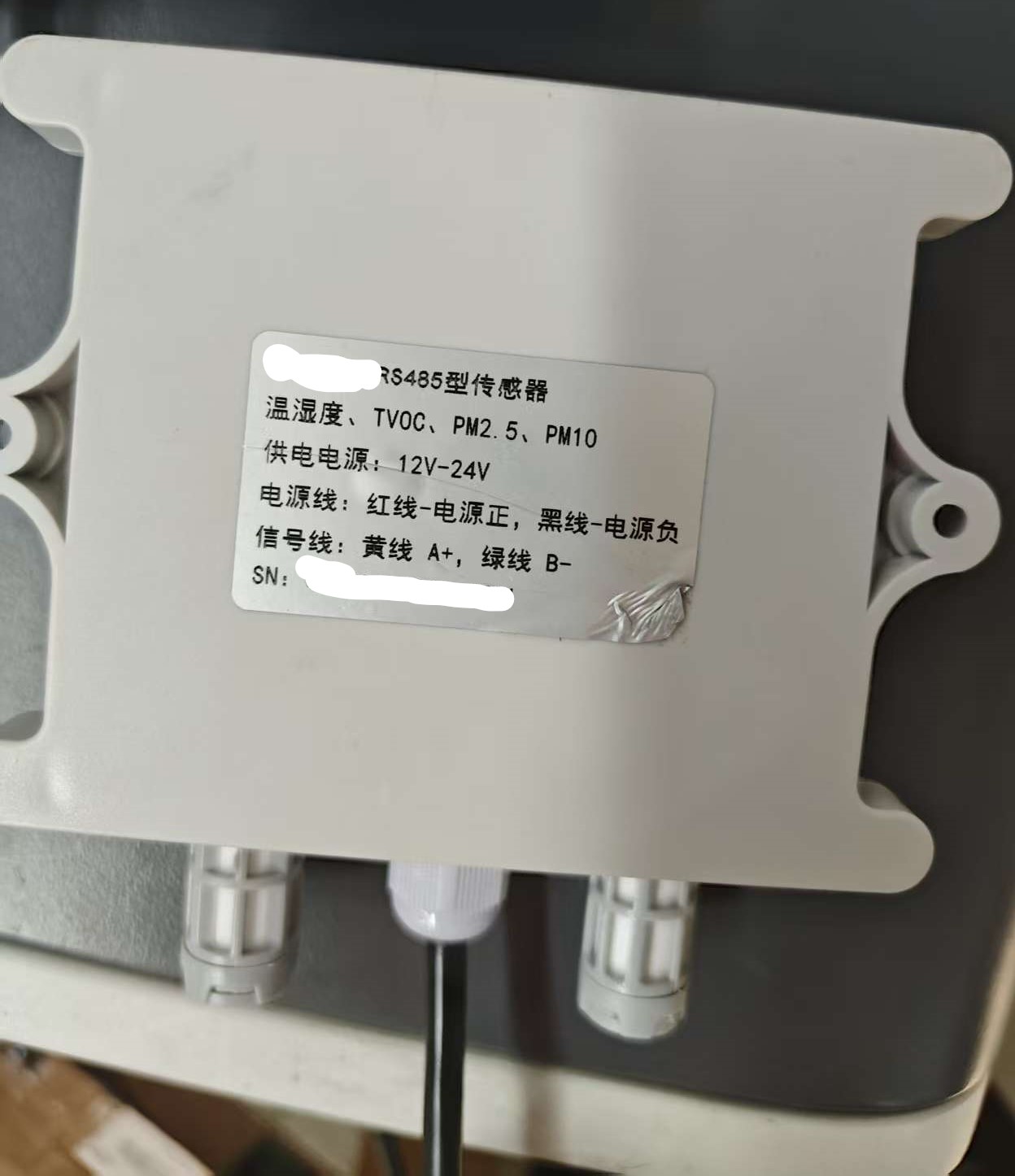

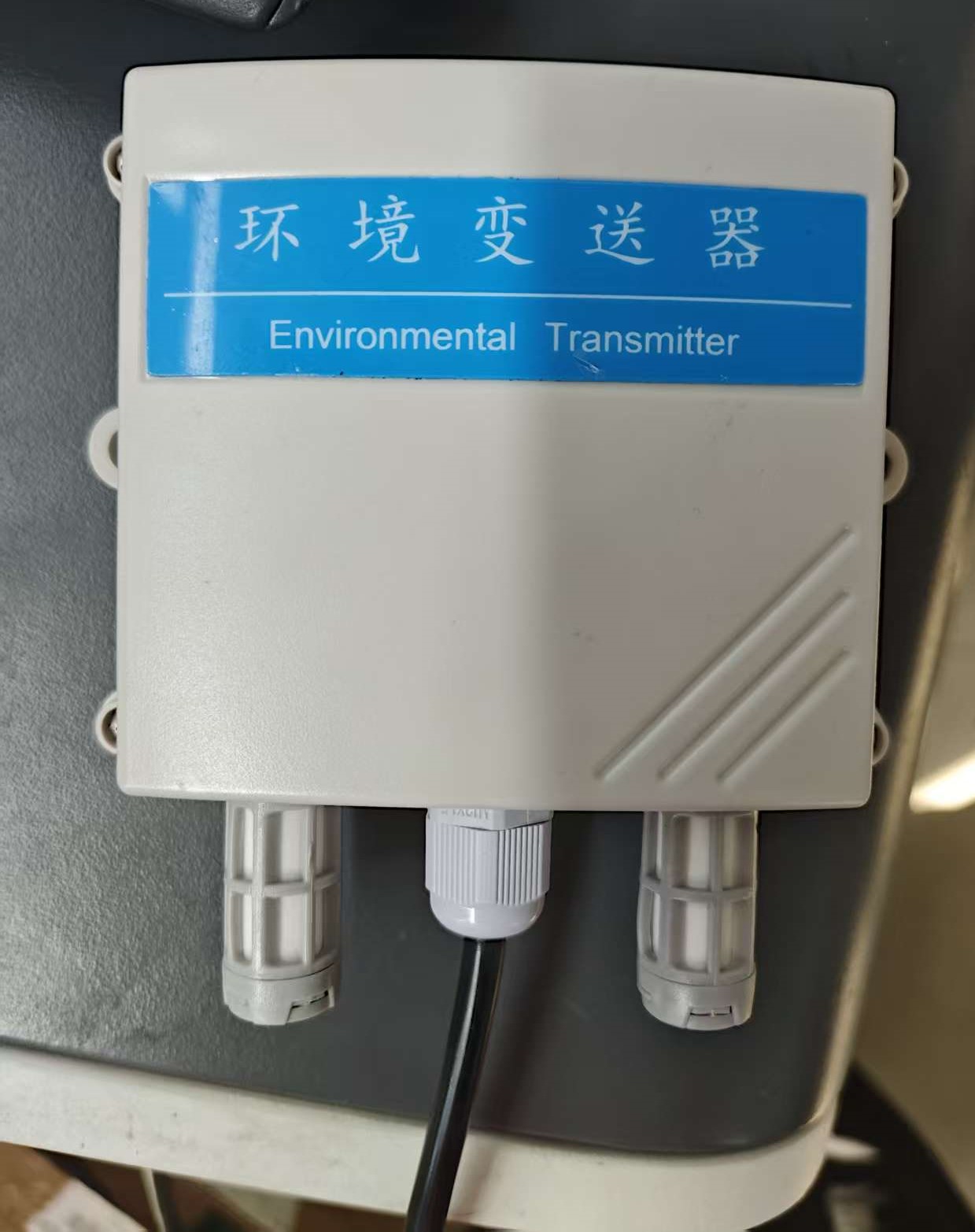

空气质量多参数传感器（支持 Modbus RTU 协议，输出温湿度、PM1.0、PM2.5、PM10、TVOC 等数据）
RS485 转以太网模块（串口服务器，用于将 485 信号转为 TCP 网络数据）
12V 直流电源（给传感器和模块供电）
网线、485 信号线若干

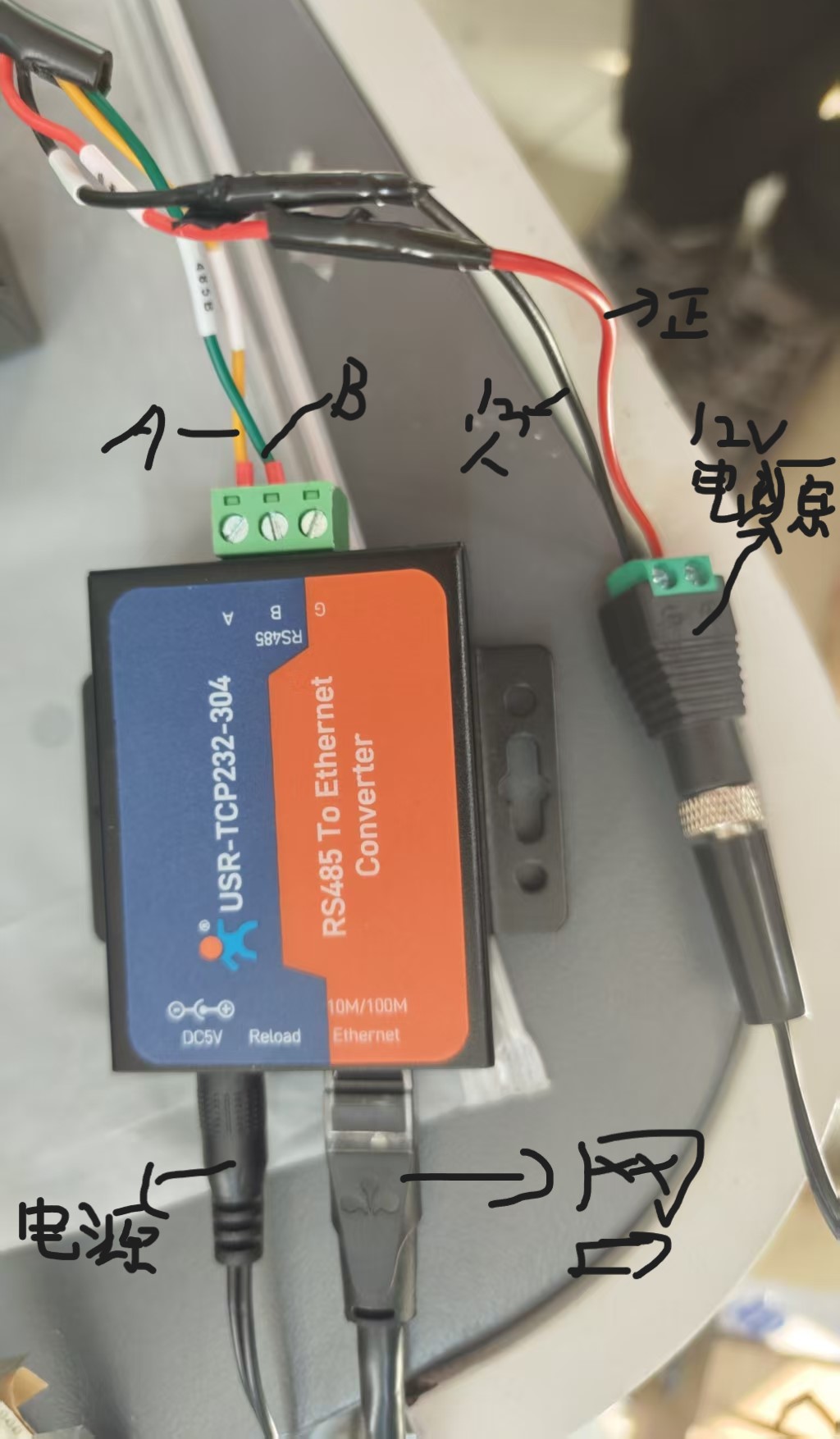

1.2 接线说明

传感器的 A、B 线分别对应连接到 485 转以太网模块的 A、B 端子
传感器和模块共地，保证通信稳定
模块通过网线连接到电脑所在的局域网
给传感器和模块接通 12V 电源

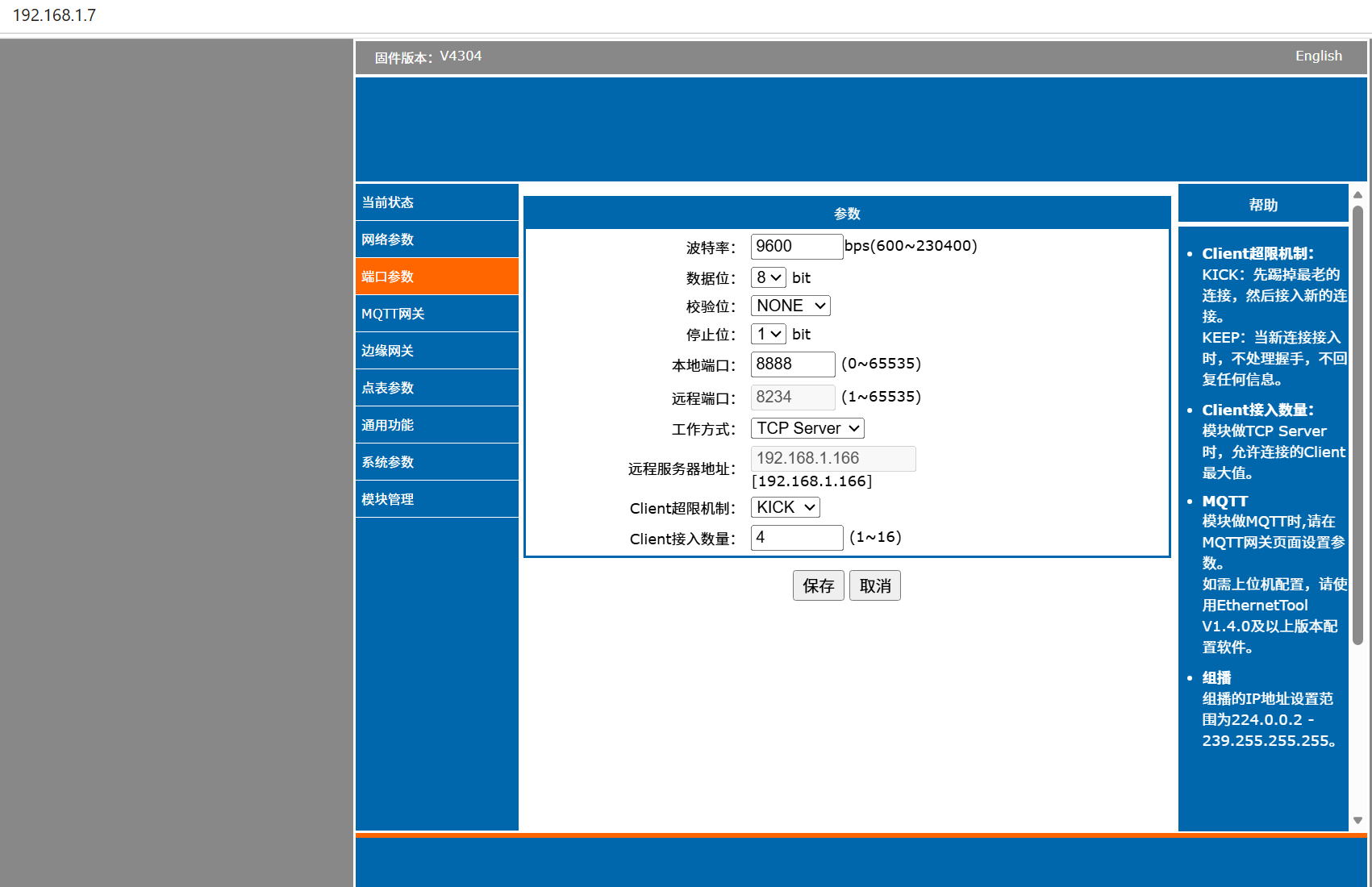

1.3 模块参数配置

串口服务器需要提前配置好参数，确保电脑可以通过 IP 访问：

模块 IP：192.168.1.7（和电脑在同一网段）
模块端口：8888
串口参数：波特率 9600，数据位 8，停止位 1，无校验

二、软件环境准备2.1 Node.js 安装本项目后端基于 Node.js 开发，需要先安装运行环境：前往 Node.js 官网下载 LTS 长期支持版安装时全程默认下一步即可验证安装：按下 Win+R 输入 cmd 打开命令提示符，输入以下命令，输出版本号即安装成功

node -v
npm -v

2.2 VS Code 安装（可选）

推荐使用 VS Code 编写和运行代码，也可以根据自己习惯使用其他编辑器。

三、项目搭建与代码实现

3.1 创建项目文件夹

在电脑任意位置新建一个文件夹，命名为 sensor-demo，作为项目根目录。

3.2 安装 WebSocket 依赖

在项目文件夹内右键，选择「在终端中打开」
输入以下命令，安装 ws 依赖包

npm install ws

安装完成后，文件夹内会自动生成 node_modules 目录和 package.json 文件。

3.3 后端服务代码（server.js）

在项目根目录新建 server.js 文件，作用是：

通过 TCP 连接 485 模块，定时发送 Modbus 读取指令
解析传感器返回的十六进制数据，换算成实际物理值
启动 WebSocket 服务，将数据实时推送到网页端

完整代码如下：

const net = require('net');
const WebSocket = require('ws');

// ========== 配置参数（根据自己的硬件修改）==========
const MODULE_IP = '192.168.1.7';   // 485模块IP地址
const MODULE_PORT = 8888;          // 模块TCP端口
const WS_PORT = 8080;              // WebSocket服务端口
const READ_INTERVAL = 1000;        // 数据读取间隔（毫秒），1000=1秒

// Modbus RTU 读取全部寄存器的指令（设备地址1，读取14个寄存器）
const READ_CMD = Buffer.from('01030001000E95CE', 'hex');

// ========== 启动 WebSocket 服务 ==========
const wss = new WebSocket.Server({ port: WS_PORT });
console.log(`✅ WebSocket服务已启动，端口${WS_PORT}`);
console.log(`📡 正在连接传感器模块 ${MODULE_IP}:${MODULE_PORT}...`);

// ========== 建立TCP连接，读取传感器数据 ==========
const client = new net.Socket();

client.connect(MODULE_PORT, MODULE_IP, () => {
    console.log('✅ 模块连接成功，开始定时读取数据');

    // 定时循环：每隔指定时间发送一次读取指令
    setInterval(() => {
        if (client.writable) client.write(READ_CMD);
    }, READ_INTERVAL);
});

// 接收并解析传感器返回的数据
client.on('data', (buf) => {
    // 数据长度不足则跳过，防止解析错误
    if (buf.length < 30) return;

    // 按寄存器位置解析并换算成实际数值
    const sensorData = {
        temp:   (buf.readUInt16BE(3) - 2000) / 100,   // 温度，单位℃
        humi:   buf.readUInt16BE(5) / 100,            // 湿度，单位%RH
        pm1_0:  buf.readUInt16BE(15),                  // PM1.0，单位μg/m³
        pm2_5:  buf.readUInt16BE(17),                  // PM2.5，单位μg/m³
        pm10:   buf.readUInt16BE(19),                  // PM10，单位μg/m³
        tvoc:   buf.readUInt16BE(29) / 100,            // TVOC，单位mg/m³
        time:   new Date().toLocaleTimeString()          // 数据更新时间
    };

    // 将数据广播给所有已连接的网页客户端
    wss.clients.forEach(ws => {
        if (ws.readyState === WebSocket.OPEN) {
            ws.send(JSON.stringify(sensorData));
        }
    });

    // 终端控制台打印数据，方便调试
    console.log(`🌡 ${sensorData.temp.toFixed(1)}℃  💧 ${sensorData.humi.toFixed(1)}%  🌫 PM2.5: ${sensorData.pm2_5} μg/m³`);
});

// 连接异常处理
client.on('error', (err) => {
    console.error('❌ 模块连接失败:', err.message);
});

client.on('close', () => {
    console.log('🔌 与模块的连接已断开');
});

3.4 前端页面代码（index.html）

在项目根目录新建 index.html 文件，作用是：

连接后端 WebSocket 服务
接收实时数据并渲染到页面
展示美观的卡片式监测界面

完整代码如下：

<!DOCTYPE html>
<html lang="zh-CN">
<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>空气质量实时监测系统</title>
    <style>
        * {
            margin: 0;
            padding: 0;
            box-sizing: border-box;
            font-family: "Microsoft Yahei", sans-serif;
        }
        body {
            background-color: #f0f2f5;
            padding: 40px 20px;
        }
        .container {
            max-width: 600px;
            margin: 0 auto;
            background: #fff;
            border-radius: 12px;
            padding: 30px;
            box-shadow: 0 2px 12px rgba(0, 0, 0, 0.1);
        }
        h2 {
            text-align: center;
            color: #333;
            margin-bottom: 20px;
        }
        .status {
            text-align: center;
            padding: 10px;
            border-radius: 6px;
            margin-bottom: 25px;
            background-color: #e3f2fd;
            color: #1565c0;
            font-size: 16px;
        }
        .status.error {
            background-color: #ffebee;
            color: #c62828;
        }
        .status.success {
            background-color: #e8f5e9;
            color: #2e7d32;
        }
        .card {
            display: flex;
            justify-content: space-between;
            align-items: center;
            padding: 16px 20px;
            margin: 12px 0;
            background-color: #f8f9fa;
            border-radius: 8px;
            border-left: 4px solid #1976d2;
        }
        .label {
            font-size: 18px;
            color: #555;
        }
        .value {
            font-size: 26px;
            font-weight: bold;
            color: #1976d2;
        }
        .unit {
            font-size: 14px;
            color: #999;
            margin-left: 4px;
        }
        .time {
            text-align: center;
            color: #999;
            margin-top: 20px;
            font-size: 14px;
        }
    </style>
</head>
<body>
    <div class="container">
        <h2>空气质量实时监测</h2>
        <div class="status" id="status">正在连接服务...</div>

        <div class="card">
            <span class="label">环境温度</span>
            <span><span class="value" id="temp">--</span><span class="unit">℃</span></span>
        </div>

        <div class="card">
            <span class="label">相对湿度</span>
            <span><span class="value" id="humi">--</span><span class="unit">%RH</span></span>
        </div>

        <div class="card">
            <span class="label">PM1.0</span>
            <span><span class="value" id="pm1">--</span><span class="unit">μg/m³</span></span>
        </div>

        <div class="card">
            <span class="label">PM2.5</span>
            <span><span class="value" id="pm25">--</span><span class="unit">μg/m³</span></span>
        </div>

        <div class="card">
            <span class="label">PM10</span>
            <span><span class="value" id="pm10">--</span><span class="unit">μg/m³</span></span>
        </div>

        <div class="card">
            <span class="label">TVOC</span>
            <span><span class="value" id="tvoc">--</span><span class="unit">mg/m³</span></span>
        </div>

        <div class="time">更新时间：<span id="time">--</span></div>
    </div>

    <script>
        // 连接本地WebSocket服务
        const ws = new WebSocket('ws://localhost:8080');
        const statusEl = document.getElementById('status');

        // 连接成功回调
        ws.onopen = function() {
            statusEl.textContent = '✅ 已连接，数据实时更新中';
            statusEl.className = 'status success';
        };

        // 收到数据回调，更新页面
        ws.onmessage = function(e) {
            const data = JSON.parse(e.data);
            document.getElementById('temp').textContent = data.temp.toFixed(2);
            document.getElementById('humi').textContent = data.humi.toFixed(2);
            document.getElementById('pm1').textContent = data.pm1_0;
            document.getElementById('pm25').textContent = data.pm2_5;
            document.getElementById('pm10').textContent = data.pm10;
            document.getElementById('tvoc').textContent = data.tvoc.toFixed(2);
            document.getElementById('time').textContent = data.time;
        };

        // 连接断开回调
        ws.onclose = function() {
            statusEl.textContent = '❌ 连接断开，请检查后端服务';
            statusEl.className = 'status error';
        };

        // 连接错误回调
        ws.onerror = function() {
            statusEl.textContent = '❌ 服务连接失败';
            statusEl.className = 'status error';
        };
    </script>
</body>
</html>

四、运行与效果展示

4.1 启动后端服务

在 VS Code 中打开项目文件夹，按下 Ctrl+~ 打开终端
在终端中输入以下命令，启动后端服务

运行

node server.js

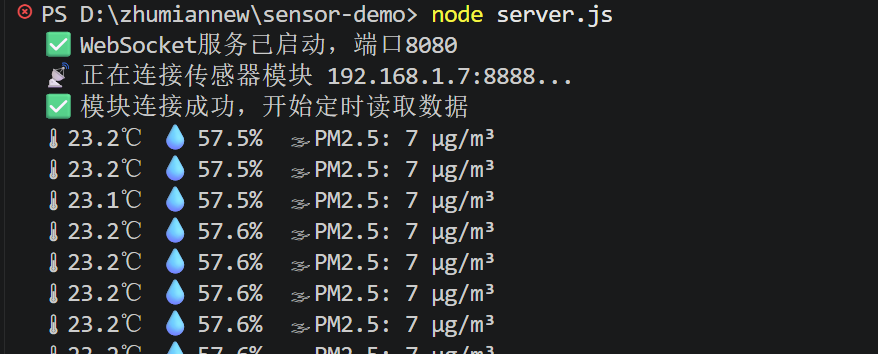

终端出现以下提示，且每秒刷新一次数据，说明运行成功

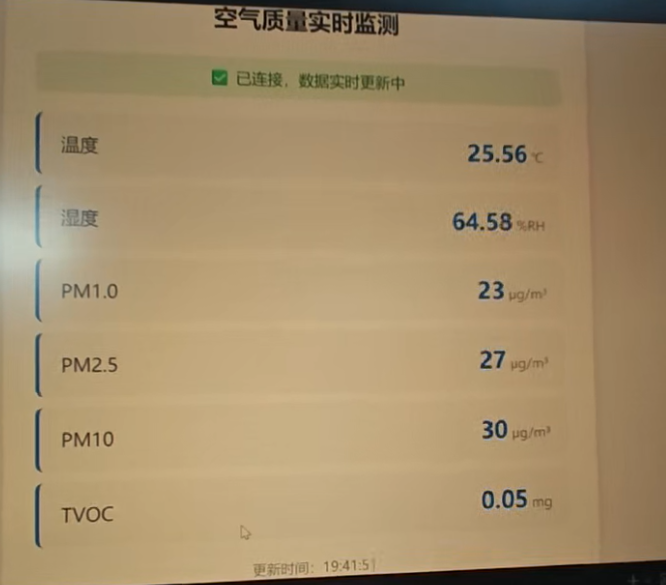

4.2 打开网页查看实时数据

直接双击项目中的 index.html 文件，用浏览器打开
页面顶部显示「已连接，数据实时更新中」，所有参数每秒自动刷新

五、常用参数修改说明

5.1 修改数据刷新频率

打开 server.js 文件，修改第 7 行的数值即可，单位为毫秒：

// 1000 = 1秒刷新一次
// 2000 = 2秒刷新一次
// 500 = 0.5秒刷新一次
const READ_INTERVAL = 1000;

修改后保存文件，重启服务生效。

5.2 修改模块 IP 和端口

如果你的串口服务器 IP 或端口不是默认值，修改 server.js 中对应配置即可：

const MODULE_IP = '192.168.1.7';   // 改成你的模块IP
const MODULE_PORT = 8888;          // 改成你的模块端口

六、常见问题排查

终端提示连接失败
- 检查模块是否上电，网线是否插好
- 确认电脑和模块在同一局域网，能 ping 通模块 IP
- 检查 IP 和端口是否填写正确
网页显示连接失败
- 确认后端服务已启动，没有关闭终端窗口
- 刷新浏览器页面重试
- 检查防火墙是否拦截了 8080 端口
数据全为 0 或数值不对
- 检查传感器接线是否正确，A/B 线是否接反
- 确认传感器 Modbus 寄存器地址和代码中解析位置对应
- 用网络调试助手发指令测试，确认传感器本身返回正常

总结与扩展

本项目通过极简的代码实现了串口传感器数据的网页端实时展示，核心思路是「TCP 采集数据 → 后端解析换算 → WebSocket 实时推送」，架构轻量且易于扩展。

后续可以在此基础上扩展更多功能：

接入 ECharts 绘制历史数据曲线图
添加数值超标报警功能（弹窗提示、播放提示音）
将数据存入 SQLite 或 MySQL 数据库，支持历史查询
部署到云服务器，实现外网随时随地访问
