摘  要

本论文介绍了一个基于Android平台的图书订阅系统的设计与实现，旨在为用户提供便捷的图书订阅服务，并帮助管理员高效管理书籍资源和用户信息。系统采用Spring Boot框架作为后端开发技术，结合Android客户端，实现了跨平台的数据交互和服务支持。主要功能包括用户注册登录、首页推荐、图书资源浏览、书籍收藏、订阅记录查看以及系统通知等模块，满足普通用户的多样化需求。同时，系统为管理员提供了强大的后台管理功能，用户管理、书籍资源管理、订阅记录管理和系统通知管理等，确保系统的稳定运行和高效维护。

整个项目从需求分析、系统设计到具体实现，严格遵循软件工程方法，通过模块化设计提高了系统的可扩展性和可维护性。系统在安全性方面也进行了充分考虑，采用了多种安全措施保障用户数据的安全。通过实际测试验证，该系统能够有效地提升用户体验，促进图书资源的共享与传播，具有较高的实用价值和应用前景。

关键词：图书订阅系统；Spring Boot框架；Android；

Abstract

This paper introduces the design and implementation of a book subscription system based on the Android platform, aiming to provide users with convenient book subscription services and help administrators efficiently manage book resources and user information. The system adopts the Spring Boot framework as the backend development technology, combined with the Android client, to achieve cross platform data interaction and service support. The main functions include user registration and login, homepage recommendation, book resource browsing, book collection, subscription record viewing, and system notifications, meeting the diverse needs of ordinary users. At the same time, the system provides powerful backend management functions for administrators, including user management, book resource management, subscription record management, and system notification management, ensuring the stable operation and efficient maintenance of the system.

The entire project strictly follows software engineering methods from requirement analysis, system design to specific implementation, and improves the scalability and maintainability of the system through modular design. The system has also fully considered security and adopted various security measures to ensure the security of user data. Through actual testing and verification, the system can effectively improve user experience, promote the sharing and dissemination of book resources, and has high practical value and application prospects.

Keywords: book subscription system; Spring Boot framework; Android；

目录

摘  要

第一章 绪 论

1.1选题背景和意义

1.2国内外研究现状

1.3系统的特点

1.4论文结构与章节安排

第二章 开发工具及关键技术介绍

2.1 Java

2.2 MySQL

2.3 Spring Boot框架

2.4 B/S模式

2.5 uni-app

2.6 Android技术

第三章 系统分析

3.1可行性分析

3.1.1经济可行性分析

3.1.2操作可行性分析

3.1.3技术可行性分析

3.2功能需求分析

3.3性能需求分析

3.4系统流程分析

3.4.1用户注册流程图

3.4.2用户登录流程图

3.4.3系统操作流程

3.4.4添加信息流程

3.4.5 修改信息流程

3.4.6 删除信息流程

第四章 系统设计与实现

4.1系统总体设计思路

4.2系统结构设计

4.3系统核心代码设计

4.3.1用户注册

4.3.2用户登录

4.3.3修改密码

4.3.4修改数据

4.3.5删除数据

4.3.6获取列表

4.3.7图片上传

4.4数据库设计

4.4.1 概念模型设计

4.4.2 逻辑结构设计

第五章 系统实现

5.1 注册登录模块的实现

5.2 用户功能实现

5.2.1 用户首页模块

5.2.2 图书资源模块

5.2.3 书籍资源模块

5.2.4我的模块

5.3 管理员功能实现

5.3.1系统首页界面

5.3.2用户管理界面

5.3.3系统管理界面

5.3.4资源管理管理界面

第六章  系统的测试

6.1测试目的

6.2功能测试

6.3性能测试

6.4测试结果

结  论

参考文献

致  谢

第一章 绪 论

1.1选题背景和意义

随着信息化技术的快速发展，传统行业逐渐向智能化、自动化转型，图书订阅服务行业也不例外。在过去，图书订阅依赖于人工记录、沟通和管理，效率低下且容易出错，缺乏系统化的运营管理。此外，随着读者对服务质量与效率要求的提升，传统的手工管理方式已无法满足日益增长的业务需求。为了提高图书订阅服务的管理效率，提升用户体验，信息化管理系统逐渐成为行业发展的必然趋势[1]。基于这一背景，开发一个集用户注册登录、首页推荐、图书资源浏览、书籍收藏、订阅记录查看以及系统通知等功能于一体的综合性图书订阅系统，对于提升图书订阅服务的运营水平具有重要意义。

现代读者偏好快速、便捷的服务体验，尤其是在繁忙的都市生活中，越来越多的读者选择通过线上平台进行图书订阅和管理。与此同时，图书订阅服务面对着不断增加的用户流量和服务项目，也亟需一种有效的管理工具来进行系统化的用户管理、资源分配和数据分析[2]。为此，本研究提出了一个基于Android平台的图书订阅系统，旨在通过信息化手段解决传统图书订阅服务在运营中遇到的效率低下、管理混乱等问题，为图书订阅服务提供一种高效、智能、规范化的管理解决方案，进一步提升服务质量和用户体验。

系统的开发和实施具有重要的实践意义。首先，通过信息化手段，图书订阅服务平台能够摆脱传统人工管理的弊端，实现用户注册登录、图书资源管理、订阅记录查看等多项功能的自动化和标准化。系统通过数据化管理，可以帮助平台实时掌握用户需求、阅读偏好和订阅记录，优化资源分配，提升运营效率。此外，系统能够通过订阅记录分析和用户反馈，帮助管理员更好地做出业务决策，提高服务水平和用户满意度。

图书订阅服务作为文化传播的重要组成部分，影响着社会的文化生活和知识传播。通过为图书订阅服务提供智能化的管理工具，不仅能够提高服务商自身的运营效率，也能够提升读者的服务体验，推动行业的现代化发展。随着信息化的不断深入，类似的管理系统在其他传统服务行业中的应用前景也十分广阔，具有重要的推广价值。通过系统的成功实施，可以为更多传统行业的信息化转型提供借鉴，促进社会资源的合理配置和服务质量的普遍提升，推动社会整体服务业的创新与发展。

1.2国内外研究现状

在中国，随着互联网技术和信息化水平的逐步提升，越来越多的传统行业开始逐步实现信息化管理，图书订阅服务行业也不例外。传统的图书订阅依赖于人工记录、沟通和管理，这种低效的管理模式不仅容易出错，还无法满足现代读者对快速、高效服务的需求。近年来，一些学者和企业开始探索基于信息化的图书订阅管理系统，通过集成用户注册登录、首页推荐、图书资源浏览、书籍收藏、订阅记录查看以及系统通知等功能，提升图书订阅服务的管理水平[3]。

国内的相关研究主要集中在两个方面：一是图书订阅管理系统的技术架构和系统设计，二是如何利用大数据和人工智能技术进行服务优化。例如，一些学者提出基于大数据分析的读者需求预测方法，通过对历史数据的分析，提前预测读者的兴趣和需求，从而更好地推荐书籍和服务[4]。还有研究通过移动互联网技术，开发了线上订阅平台，使读者能够随时随地进行图书订阅和管理，提高了读者的便捷性[5]。然而，尽管国内在图书订阅服务信息化方面有所进展，但整体上仍处于初步阶段。现有的管理系统大多是单一功能的，并没有实现完整的一体化解决方案。因此，如何将用户管理、图书资源管理、订阅记录等多个模块进行有效集成，形成一个高效、智能的综合管理系统，仍然是国内研究的一个重点。

国外在图书订阅管理系统的研究和应用方面相对较为成熟，许多发达国家的图书订阅服务已经开始采用先进的信息化技术进行管理。国外一些公司已经推出了全面集成的图书订阅管理软件，包含了用户管理、图书资源管理、订阅记录查看、数据分析等多个功能模块。这些系统不仅能够有效提高图书订阅服务的运营效率，还能够通过智能数据分析优化服务质量与用户体验[6]。

在国外，图书订阅管理系统的研究也不断趋向多元化。比如，利用云计算和移动互联网技术，国外的许多图书订阅管理软件都实现了跨平台、全渠道的功能，使得平台能够随时随地监控经营状况。同时，一些智能化的推荐系统利用人工智能技术，根据读者的历史数据和个人偏好，自动生成最优书籍推荐列表[7]。这种系统不仅提升了用户的阅读体验，也增加了用户的粘性和满意度。此外，国外一些研究还注重了系统的用户友好性和易用性，开发出了具有简洁界面的管理软件，使管理员和用户能够快速上手，减少了培训成本[8]。而在数据安全方面，国外的管理系统普遍采取了更为严格的安全保障措施，确保了用户信息和交易数据的安全性。

然而，尽管国外在图书订阅管理系统的技术应用方面取得了一些成就，但许多系统仍然面临着高昂的维护成本和技术更新换代的问题。此外，针对不同规模和类型的图书订阅服务，现有的系统往往缺乏灵活的定制化服务，这在一定程度上影响了系统的普及与应用。

综上所述，国内外的研究都表明，信息化管理在图书订阅服务行业的应用具有广阔的前景。国内研究集中在提升管理系统功能的集成度和智能化水平，而国外则在云计算、人工智能、大数据等技术的应用上走在前沿，且注重系统的用户体验与安全性。总体来看，图书订阅管理系统的研究仍然存在一些挑战，尤其是在技术创新和成本控制方面，但随着信息化技术的不断发展，未来图书订阅服务的信息化管理将成为提升行业竞争力的重要手段。

1.3系统的特点

（1）采用Spring Boot框架的后端开发：系统后端使用Spring Boot框架，简化了Java配置代码，提升了开发效率和系统的可维护性。

（2）使用uni-app框架的前端开发：前端采用uni-app框架，基于Vue.js开发，支持多平台部署，具有高性能和低学习成本的优势。

（3）MySQL数据库的应用：系统使用MySQL数据库，具备高效的执行效率、快速的运行速度和高安全性，支持跨平台运行。

1.4论文结构与章节安排

本文共分为七章，章节内容安排如下：

第一章：引言，主要介绍基于Android的图书订阅系统领域研究的背景和意义，概述研究的现状和系统特点。

第二章：关键技术，主要探讨和说明实现基于Android的图书订阅系统的关键技术。

第三章：系统分析，主要从基于Android的图书订阅系统的可行性、功能、性能等方面进行分析，为后续系统设计提供理论支持。

第四章：系统设计，主要对基于Android的图书订阅系统功能模块、数据库进行功能设计。

第五章：系统实现，主要介绍了基于Android的图书订阅系统各个用户的功能、系统界面的实现。

第六章：系统测试，主要对基于Android的图书订阅系统进行测试，验证功能完整性、稳定性和安全性，评估系统在实际运行中的性能表现。

第七章：结束语。总结全文研究内容，提出对社区助老爱幼领域未来发展的展望和建议，指出研究的不足和可优化之处，为相关领域的进一步探索提供参考。

• 开发工具及关键技术介绍

2.1 Java

Java是一种跨平台的编程语言，广泛用于开发各种类型的应用程序，包括Web应用、移动应用和大型软件系统。在基于Android的图书订阅系统中，Java通常用于后端开发，提供强大的处理能力和稳定性。同时Java是一种面向对象的编程语言，支持封装、继承和多态等特性，使代码更易于维护和重用。还拥有丰富的标准库和第三方框架，如Spring、Hibernate等，可以大大提高开发效率。

2.2 MySQL

MySQL是一种流行的开源关系型数据库管理系统，用于存储和管理数据。在基于Android的图书订阅系统中，MySQL可以用于数据存储、数据查询和数据管理等方面，用户可以免费使用和修改源代码，为平台提供可靠和高性能的数据库支持。MySQL支持多种存储引擎，如InnoDB和MyISAM，可以根据不同的应用场景选择合适的存储引擎，以提高性能；提供了多种数据安全机制，如用户权限管理、数据加密和备份恢复等，确保数据的安全性。

2.3 Spring Boot框架

Spring Boot是一个用于构建微服务的Java框架，简化了Spring应用程序的开发和部署过程。Spring Boot通过自动配置和约定优于配置的理念，简化了Spring应用程序的开发过程，使开发者可以更快地构建和部署应用程序；拥有丰富的生态系统，如Spring Cloud、Spring Security等，可以满足各种企业级应用的需求。在基于Android的图书订阅系统中，Spring Boot可以帮助开发团队快速搭建后端服务，并实现各种功能模块的集成和管理。

2.4 B/S模式

B/S模式（Browser/Server模式）是一种网络应用架构，其中浏览器（Browser）作为客户端与服务器（Server）进行通信。这种模式使用户可以通过普通的Web浏览器访问应用程序，而无需安装额外的客户端软件。用户通过浏览器发送请求，服务器接收并处理这些请求，然后将结果返回给浏览器显示给用户。在基于Android的图书订阅系统中，uni-app结合B/S模式B/S模式的优势包括跨平台的兼容性，用户可以在不同操作系统和设备上访问应用程序。此外，维护和部署也更为简便，并且能够实现较高的安全性，因为服务器端控制了应用程序和数据的访问权限。

2.5 uni-app

uni-app是一个跨平台的应用开发框架，可以同时用于开发微信APP、H5应用、Android和iOS应用等，减少了开发成本和时间。uni-app提供了丰富的组件库和插件，可以快速构建各种功能模块，提高开发效率。通过优化渲染引擎和网络请求，提高了应用程序的性能和用户体验。App端支持原生渲染，可支撑更流畅的用户体验。APP端的性能优于市场其他框架。同时基于通用的前端技术栈，采用vue语法+微信APPapi，无额外学习成本。

2.6 Android技术

Android是基于Linux内核的操作系统，早期由Google开发，后由开放手机联盟开发。它采用了软件堆的架构，主要分为三部分。底层以Linux内核工作为基础，只提供基本功能；其他的应用软件则由各公司自行开发，以Java作为编写程序的一部分。另外，为了推广此技术，Google和其它几十个手机公司建立了开放手机联盟。Android在未公开之前常被传闻为GPhone。
    它采用了软件堆层（software stack，又名软件叠层）的架构，主要分为三部分：底层以Linux核心为基础，由c语言开发，只提供基本功能。中间层包括函数库Library和虚拟机Virtual Machine，由C++开发。最上层是各种应用软件，包括通话程序，短信程序等，应用软件则由各公司自行开发，以Java编写。

第三章 系统分析

3.1可行性分析

通过综合考虑经济、操作、技术等因素，可以对基于Android的图书订阅系统的可行性进行全面评估。这将有助于确定项目的成功概率，并为项目规划提供坚实的基础。

 3.1.1经济可行性分析

从经济角度来看，基于Spring Boot和Android搭建的图书订阅系统的投入成本相对较低，因为Spring Boot本身是一个免费、开源的框架，可以节省开发成本。同时，使用MySQL作为数据库也具有成本效益高的优势。APP作为平台的使用界面，能够更好地吸引用户参与，从而提升平台的商业化价值，增加商业合作和广告推广等收入来源。因此，本系统具有经济可行性。

 3.1.2操作可行性分析

从操作角度来看，Spring Boot的简洁性和高度集成的特点使得系统的部署和运行相对简单，容易维护和管理。同时，APP作为用户主要的操作入口，有利于用户体验的优化，提升用户的参与度和留存率。因此，本系统具有操作可行性。

 3.1.3技术可行性分析

从技术角度来看，Spring Boot作为一种轻量级、快速构建的Java框架，能够提高开发效率，降低系统的复杂程度，易于维护和升级。同时，MySQL作为关系型数据库，能够支持平台数据的存储与管理，保障系统的稳定性和高效性。因此，本系统具有技术可行性。

3.2功能需求分析

随着信息技术的迅速发展，智能手机成为了现代大学生日常生活的不可或缺的一部分。图书订阅系统作为提升图书信息化管理和学生服务的重要平台，不仅提供了便捷的信息查询、互动交流和管理功能，还促进了图书资源的高效利用和校园文化的传播。本文基于Android平台，结合SpringBoot框架、JAVA语言、MySQL数据库和Uni-app跨平台开发技术，设计并实现了一款图书订阅系统。本系统面向两类主要用户：普通用户和管理员。以下对各功能模块进行详细分析。

（1）普通用户功能

1.注册登录：提供多种便捷的注册和登录方式，包括手机号、邮箱及第三方登录（如微信、QQ），确保用户能够快速且安全地访问系统。

2.首页：展示个性化的推荐书籍、热门资源以及最新上架书籍，并根据用户的阅读偏好进行智能推荐，帮助用户快速找到感兴趣的图书。

3.图书资源：提供一个广泛的电子书库，用户可以根据分类、评分、出版日期等多种条件筛选并订阅感兴趣的图书，享受丰富的阅读体验。

4.书籍资源：详细的书籍信息页面，包含简介、作者介绍、读者评论等，帮助用户全面了解书籍内容，做出更好的选择。

5.我的：用户可以在个人中心查看和管理个人信息、订阅偏好、账户设置等，提供一站式的服务体验。

6.修改密码：允许用户随时更改登录密码，通过短信或邮件验证的方式增强账户安全性，保护用户隐私。

7.收藏：方便用户保存喜欢的书籍以便日后查阅或订阅，支持按类别整理，提升用户体验。

8.订阅记录：详细记录用户的订阅历史，包括订阅时间、订阅状态等信息，便于用户追踪和管理已订阅的书籍。

9.系统通知：及时向用户推送重要信息和新书上架提醒，让用户不错过任何重要的更新或活动。

10.评论：用户可以对已读书籍发表评价，分享阅读体验。

（2）管理员功能

1.登录：管理员通过专属账号安全登录后台管理系统，拥有高级权限来维护和管理整个平台。

2.后台首页：提供系统数据概览，包括用户增长趋势、最受欢迎书籍等统计信息，帮助管理员了解整体运营情况。

3.系统用户：全面管理所有注册用户的信息，包括普通用户和管理员的增删改查操作，确保系统的用户管理高效有序。

4.书籍资源管理：维护书籍库，支持书籍的添加、编辑和删除操作，确保书籍信息的准确性和完整性，提升用户体验。

5.书籍类型管理：定义和管理书籍分类，提升用户查找书籍的效率，并支持书籍类型的添加和编辑，满足不同用户的需求。

6.订阅记录管理：查看和处理用户的订阅请求及历史记录，确保订阅流程顺畅，同时提供数据分析支持优化服务。

7.系统通知管理：发布系统公告、活动通知等信息给所有用户，保持与用户的良好沟通，提升用户参与度。

8.系统管理：更新首页广告位内容，展示最新活动和热门书籍，吸引用户关注并提升平台活跃度。

9.网站公告管理：发布重要通知或新闻，确保用户知晓最新的服务变化和平台动态，提高透明度和信任感。

10.资源管理：除了书籍外，还负责管理图书资讯和资讯分类，提供丰富的阅读相关资讯，丰富平台内容，增加用户粘性。

根据使用该系统的用户角色可以划分为用户和管理员，具体如下所示。

基于Android的图书订阅系统用户角色用例图如下所示。

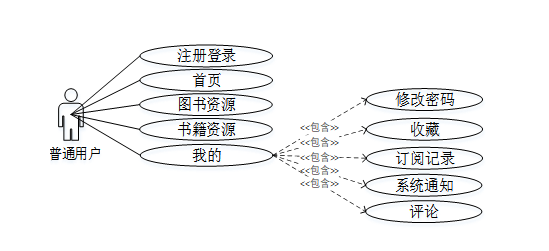

图3-1 普通用户角色用例图

基于Android的图书订阅系统管理员角色用例图如下所示。

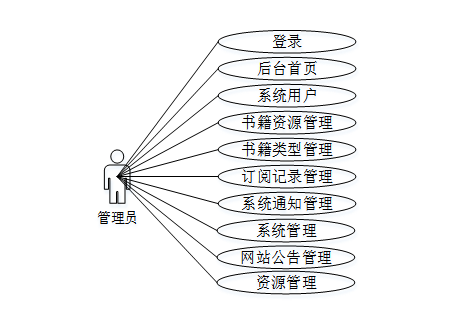

图3-2管理员角色用例图

3.3性能需求分析

用户操作响应时间：系统应保证用户在操作平台时的响应速度，例如浏览图书资源、书籍资源、订阅记录、系统通知等操作应该迅速响应。

系统稳定性：平台应具备一定的容错能力和稳定性，防止因为意外情况导致系统崩溃。

数据安全：用户信息等敏感数据需要加密存储，确保数据安全性。

系统并发能力：平台应考虑到可能大量用户同时访问的情况，保证系统的并发处理能力。

日志记录：系统需要记录用户操作日志、异常日志等，便于排查问题和分析用户行为。

基于以上性能需求将确保基于Android的图书订阅系统能够稳定、高效地运行，能够很好地满足用户和管理员的需求。

3.4系统流程分析

3.4.1用户注册流程图

注册的过程，第一部分是账号的注册，第二部分是信息完善。在业务开展过程中，管理员可对用户信息进行修改等管理操作，注册流程如图3-3用户注册流程图所示。

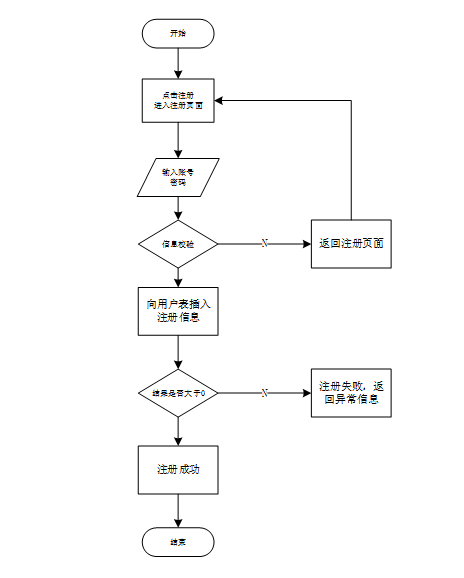

图3-3 用户注册流程图

3.4.2用户登录流程图

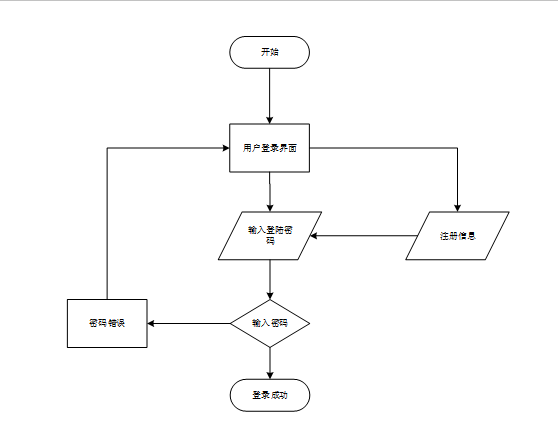

登录时，用户填写用户名、密码、选择身份进行登录，在登录过程中后端会对发送过来的信息进行验证和判断，具体的登录流程如图3-4用户登录流程图所示。

图3-4用户登录流程图

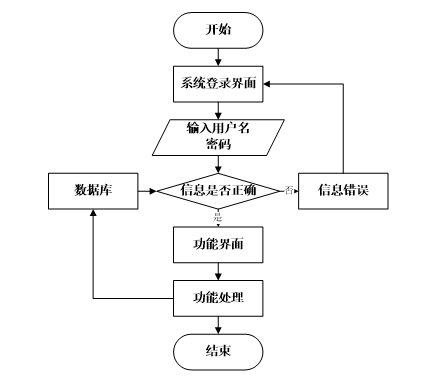

3.4.3系统操作流程

用户打开并进入系统后，会先显示登录界面，输入正确的用户名和密码，系统自动检测信息，若信息无误，则用户会进入系统功能界面，进行操作，否则会提示错误无法登录，操作流程如图3-5所示。

图3-5 系统操作流程图

3.4.4添加信息流程

管理员可以对图书资源、书籍资源、订阅记录、系统通知等进行信息的添加，用户可以对自己权限内的信息进行添加，输入信息后，系统会自行验证输入的信息和数据，若信息正确，会将其添加到数据库内，若信息有误，则会提示重新输入信息，添加信息流程如图3-6所示。

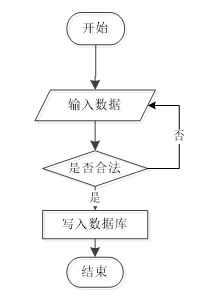

图3-6 添加信息流程图

3.4.5 修改信息流程

管理员可以对图书资源、书籍资源、订阅记录、系统通知等进行的修改，用户可以对自己权限内的信息进行修改，首先进入修改信息界面，输入修改信息数据，系统进行数据的判断验证，修改信息合法则修改成功，信息更新至数据库，信息不合法则修改失败，重新输入。修改信息流程图如图3-7所示。

图3-7 修改信息流程图

3.4.6 删除信息流程

管理员可以对图书资源、书籍资源、订阅记录、系统通知等进行信息的删除，对要删除的信息进行选中后，点击删除按钮，系统会询问是否确定，若点击确定，则系统会删除掉选中的信息，并在数据库内对信息进行删除，删除信息流程图如图3-8所示。

图3-8 删除信息流程图

第四章 系统设计与实现

4.1系统总体设计思路

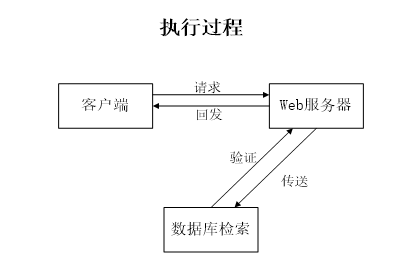

基于Android的图书订阅系统采用Browser/Server结构,（浏览器/服务器）和基于Web服务前后台交互的模式，是一个适用于Windows体系环境下的模型结构。只要用户有符合程序运行的硬件系统，并连上互联网,便可以在任何时间、任何地点使用。系统工作原理图如图4-1所示：

图4-1系统工作原理图

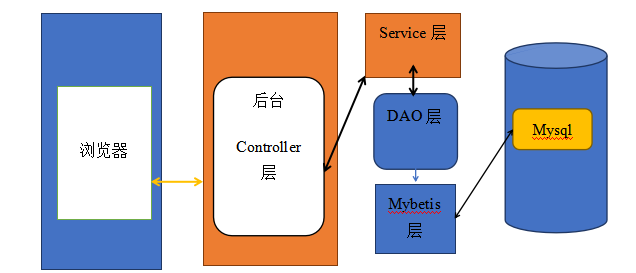

其最终前后台交互原理如图4-2所示。

图4-2前后台交互原理

具体交互流程为：浏览器中执行具体操作，操作命令将生成一个do方法。该方法使得浏览器能够访问后台中的Controller层，Controller层由于业务上的需要执行进而访问Service层。Service层收到指令后将会去调用内部DAO层的接口。接口将会和MyBatis层下的一个SQL语句相对接。对接好之后进而访问MySql数据库。更新底层数据，然后将数据同步回MyBatis层，同步变化后的数据将通过DAO层接口，Service层和后台Controller层，直观反映到浏览器页面上。

4.2系统结构设计

基于Android的图书订阅系统的整体结构设计如图4-2所示。

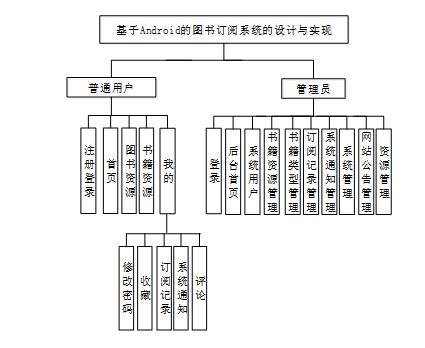

图4-2整体功能结构设计图

4.3系统核心代码设计

基于Android的图书订阅系统的核心代码设计如下：

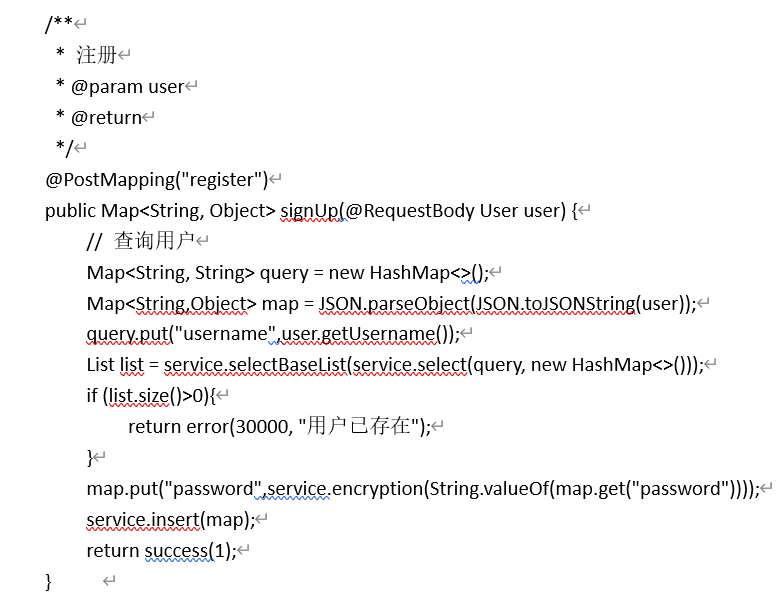

4.3.1用户注册

注册页UserController.java，传入user对象，并将"user_id"、 "state"、 "user_group"、"login_time"、"phone"、"phone_state"、 "username"、"nickname"、"password"、"email"、"email_state"、"avatar"、"create_time"输入，重点是 "username"、"nickname"、"password"必须输入，通过获取username，数据库查询是否有该用户，如果存在，则提示“用户已存在”，否则执行将UserId置为空（数据库表中该字段已设置自动递增），代码如图4-3所示。

图4-3注册核心代码图

4.3.2用户登录

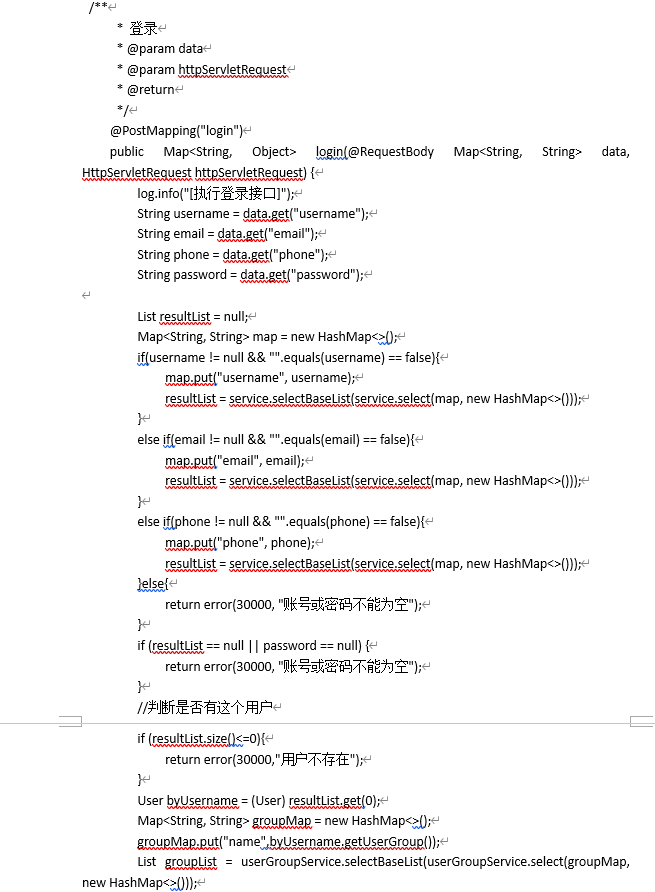

登录页，首先传入"username"、"email"、"phone"、"password"，用户可通过用户名、邮箱、手机号进行登陆，通过判断resultList来确定查询结果，然后执行查询用户组UserGroup，用户组里面不存在，依然报“用户不存在”，执行完以上代码，最后涉及到用户带有“审核”的，会查询examine_state（用户的审核状态），数据库表user_group中含有source_table和source_field进行查询，以上步骤完成，对输入的密码进行存储Token到数据库，匹对账号和密码，数据库中的AccessToken为令牌，用于身份认证，代码如图4-4所示。

图4-4用户登录核心代码图

4.3.3修改密码

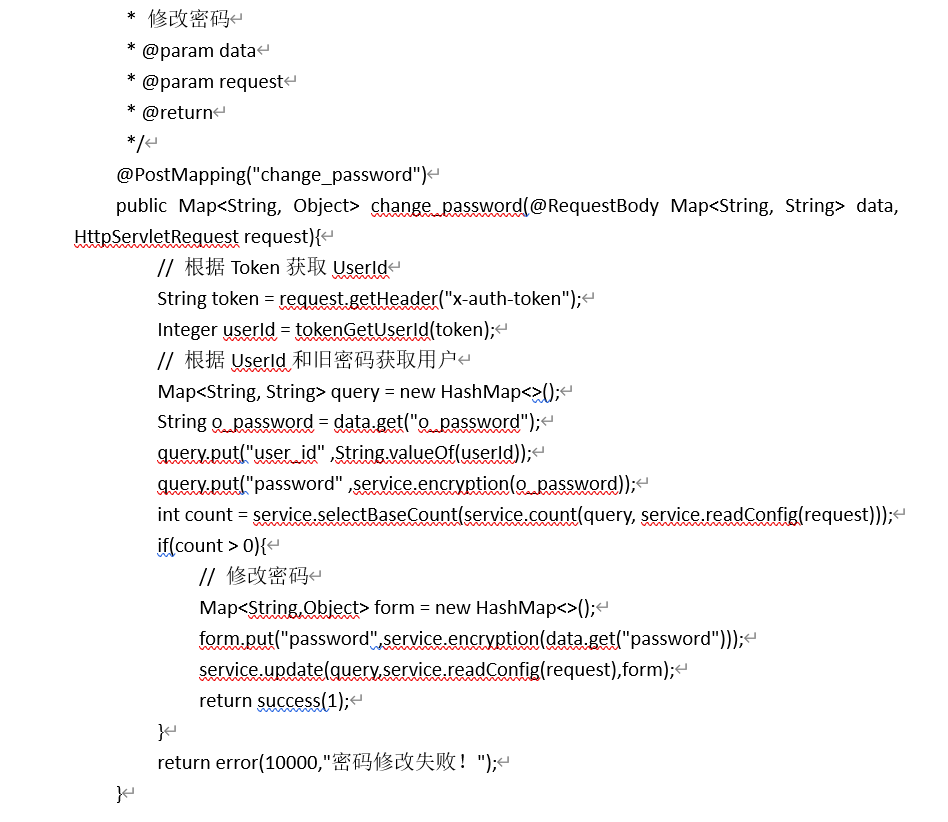

修改密码，通过请求data，获取旧密码，并将新密码重新赋值，期间都是需要通过加密，代码如图4-5所示。

图4-5修改密码核心代码图

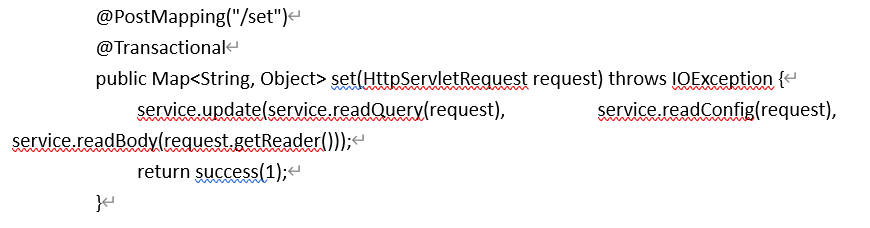

4.3.4修改数据

修改一个数据，原理与add基本一致，不同点在于通过readConfig()读取关键字，以及通过readQuery()获取URL后面?指定位置的标识，转成Map对象后，执行update操作，同样通过拼接的sql语句执行，执行过程读取query，toWhereSql()语句完成数据库操作，body为修改对象的值，代码如图4-6所示。

图4-6修改数据核心代码图

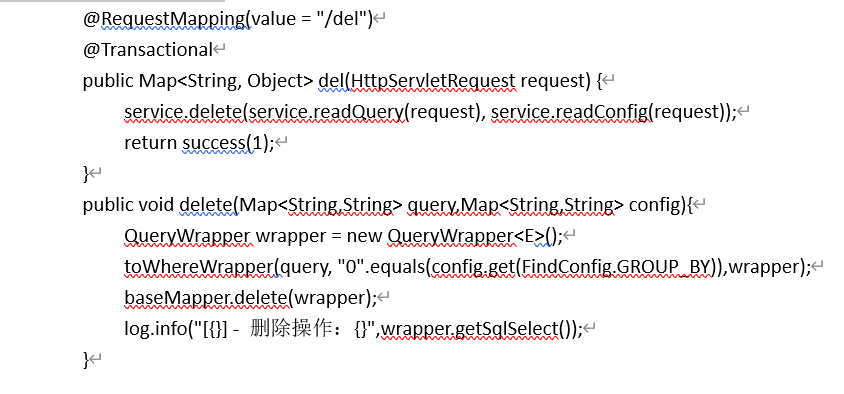

4.3.5删除数据

删除一条数据，通过readQuery()，获取URL后面的对象地址，删除FROM具体的table，query删除查询FindConfig语句，代码如图4-7所示。

图4-7删除数据核心代码图

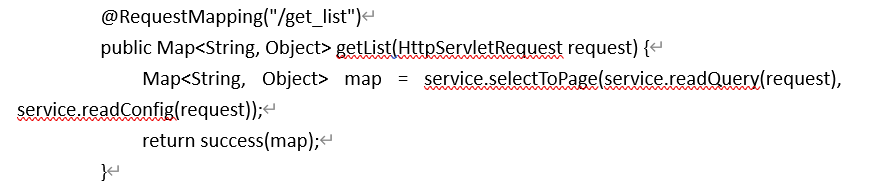

4.3.6获取列表

通过请求的参数获取列表数据，代码如图4-8所示。

图4-8获取列表核心代码图

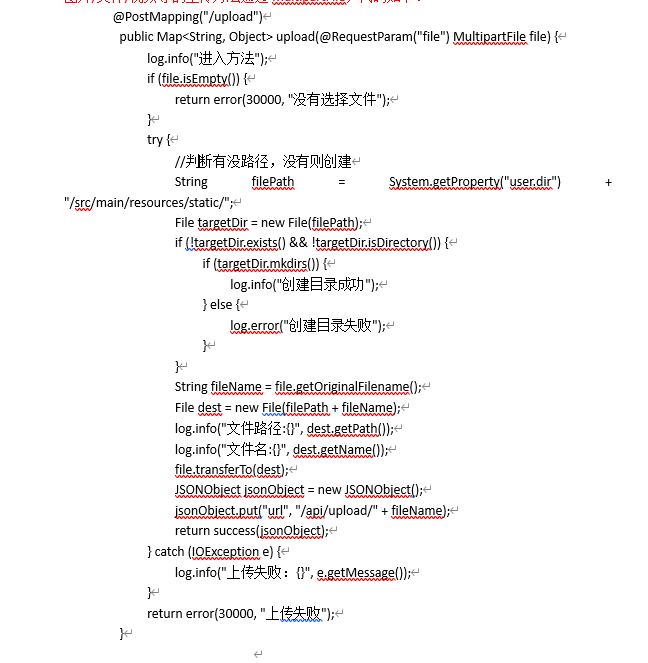

4.3.7图片上传

通过请求的参数获取列表数据，代码如图4-9所示。

图4-9图片上传核心代码图

4.4数据库设计

数据库设计是指在构建和组织数据库系统时，根据实际需求和目标，进行数据模型的设计和规划的过程。它涉及到确定数据库中的表、字段、关系以及约束等方面的设计决策。

4.4.1 概念模型设计

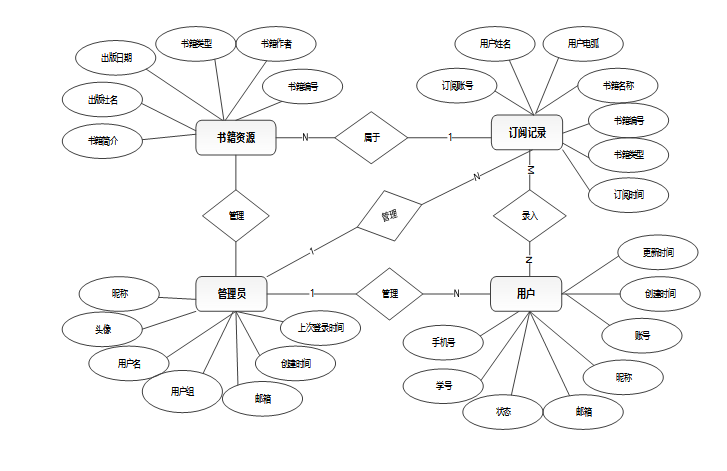

下面是整个系统中主要的数据库表总E-R实体关系图。

图4-3系统E-R图

4.4.2 逻辑结构设计

在这一步中，我们将概念转换为实际的数据。由于数据库中包含了大量的信息，我们只展示了一些表格。

表 4-1-access_token（登陆访问时长）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	token_id	int		是	是	临时访问牌ID
2	token	varchar	64	否	否	临时访问牌
3	info	text	65535	否	否	信息
4	maxage	int		是	否	最大寿命：默认2小时
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间
7	user_id	int		是	否	用户编号

表 4-2-article（文章）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	article_id	mediumint		是	是	文章id
2	title	varchar	125	是	是	标题
3	type	varchar	64	是	否	文章分类
4	hits	int		是	否	点击数
5	praise_len	int		是	否	点赞数
6	create_time	timestamp		是	否	创建时间
7	update_time	timestamp		是	否	更新时间
8	source	varchar	255	否	否	来源
9	url	varchar	255	否	否	来源地址
10	tag	varchar	255	否	否	标签
11	content	longtext	4294967295	否	否	正文
12	img	varchar	255	否	否	封面图
13	description	text	65535	否	否	文章描述

表 4-3-article_type（文章分类）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	type_id	smallint		是	是	分类ID
2	display	smallint		是	否	显示顺序
3	name	varchar	16	是	否	分类名称
4	father_id	smallint		是	否	上级分类ID
5	description	varchar	255	否	否	描述
6	icon	text	65535	否	否	分类图标
7	url	varchar	255	否	否	外链地址
8	create_time	timestamp		是	否	创建时间
9	update_time	timestamp		是	否	更新时间

表 4-4-auth（用户权限管理）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	auth_id	int		是	是	授权ID
2	user_group	varchar	64	否	否	用户组
3	mod_name	varchar	64	否	否	模块名
4	table_name	varchar	64	否	否	表名
5	page_title	varchar	255	否	否	页面标题
6	path	varchar	255	否	否	路由路径
7	parent	varchar	64	否	否	父级菜单
8	parent_sort	int		是	否	父级菜单排序
9	position	varchar	32	否	否	位置
10	mode	varchar	32	是	否	跳转方式
11	add	tinyint		是	否	是否可增加
12	del	tinyint		是	否	是否可删除
13	set	tinyint		是	否	是否可修改
14	get	tinyint		是	否	是否可查看
15	field_add	text	65535	否	否	添加字段
16	field_set	text	65535	否	否	修改字段
17	field_get	text	65535	否	否	查询字段
18	table_nav_name	varchar	500	否	否	跨表导航名称
19	table_nav	varchar	500	否	否	跨表导航
20	option	text	65535	否	否	配置
21	create_time	timestamp		是	否	创建时间
22	update_time	timestamp		是	否	更新时间

表 4-5-book_resources（书籍资源）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	book_resources_id	int		是	是	书籍资源ID
2	book_name	varchar	64	否	否	书籍名称
3	book_cover	varchar	255	否	否	书籍封面
4	book_number	varchar	64	否	否	书籍编号
5	isbn	varchar	64	否	否	ISBN
6	book_author	varchar	64	否	否	书籍作者
7	book_types	varchar	64	否	否	书籍类型
8	publication_date	date		否	否	出版日期
9	publisher_name	varchar	64	否	否	出版社名
10	book_introduction	longtext	4294967295	否	否	书籍简介
11	hits	int		是	否	点击数
12	praise_len	int		是	否	点赞数
13	collect_len	int		是	否	收藏数
14	comment_len	int		是	否	评论数
15	recommend	int		是	否	智能推荐
16	subscription_record_limit_times	int		是	否	订阅书籍限制次数
17	create_time	datetime		是	否	创建时间
18	update_time	timestamp		是	否	更新时间

表 4-6-book_types（书籍类型）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	book_types_id	int		是	是	书籍类型ID
2	book_types	varchar	64	否	否	书籍类型
3	create_time	datetime		是	否	创建时间
4	update_time	timestamp		是	否	更新时间

表 4-7-code_token（验证码）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	code_token_id	int		是	是	验证码ID
2	token	varchar	255	否	否	令牌
3	code	varchar	255	否	否	验证码
4	expire_time	timestamp		是	否	失效时间
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间

表 4-8-collect（收藏）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	collect_id	int		是	是	收藏ID
2	user_id	int		是	是	收藏人ID
3	source_table	varchar	255	否	否	来源表
4	source_field	varchar	255	否	否	来源字段
5	source_id	int		是	否	来源ID
6	title	varchar	255	否	否	标题
7	img	varchar	255	否	否	封面
8	create_time	timestamp		是	否	创建时间
9	update_time	timestamp		是	否	更新时间

表 4-9-comment（评论）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	comment_id	int		是	是	评论ID
2	user_id	int		是	是	评论人ID
3	reply_to_id	int		是	否	回复评论ID
4	content	longtext	4294967295	否	否	内容
5	nickname	varchar	255	否	否	昵称
6	avatar	varchar	255	否	否	头像地址
7	create_time	timestamp		是	否	创建时间
8	update_time	timestamp		是	否	更新时间
9	source_table	varchar	255	否	否	来源表
10	source_field	varchar	255	否	否	来源字段
11	source_id	int		是	否	来源ID

表 4-10-hits（用户点击）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	hits_id	int		是	是	点赞ID
2	user_id	int		是	否	点赞人
3	create_time	timestamp		是	否	创建时间
4	update_time	timestamp		是	否	更新时间
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID

表 4-11-notice（公告）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	notice_id	mediumint		是	是	公告ID
2	title	varchar	125	是	否	标题
3	content	longtext	4294967295	否	否	正文
4	create_time	timestamp		是	否	创建时间
5	update_time	timestamp		是	否	更新时间

表 4-12-novel_chapters（小说章节）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	novel_chapters_id	int		是	是	小说章节ID
2	chapter_name	varchar	64	否	否	章节名称
3	sort	int		否	否	排序
4	chapter_content	longtext	4294967295	否	否	章节内容
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	novel_reading_id	int		否	否	小说ID
8	create_time	datetime		是	否	创建时间
9	update_time	timestamp		是	否	更新时间

表 4-13-ordinary_users（普通用户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	ordinary_users_id	int		是	是	普通用户ID
2	user_name	varchar	64	否	否	用户姓名
3	user_phone_number	varchar	16	否	否	用户电话
4	user_gender	varchar	64	否	否	用户性别
5	examine_state	varchar	16	是	否	审核状态
6	user_id	int		是	否	用户ID
7	create_time	datetime		是	否	创建时间
8	update_time	timestamp		是	否	更新时间

表 4-14-praise（点赞）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	praise_id	int		是	是	点赞ID
2	user_id	int		是	是	点赞人
3	create_time	timestamp		是	否	创建时间
4	update_time	timestamp		是	否	更新时间
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID
8	status	tinyint		是	否	点赞状态:1为点赞，0已取消

表 4-15-schedule（日程管理）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	schedule_id	smallint		是	是	日程ID
2	content	varchar	255	否	否	日程内容
3	scheduled_time	datetime		否	否	计划时间
4	user_id	int		是	否	用户ID
5	create_time	datetime		否	否	创建时间
6	update_time	datetime		否	否	更新时间

表 4-16-score（评分）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	score_id	int		是	是	评分ID
2	user_id	int		是	否	评分人
3	nickname	varchar	64	否	否	昵称
4	score_num	double		是	否	评分
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间
7	source_table	varchar	255	否	否	来源表
8	source_field	varchar	255	否	否	来源字段
9	source_id	int		是	否	来源ID

表 4-17-slides（轮播图）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	slides_id	int		是	是	轮播图ID
2	title	varchar	64	否	否	标题
3	content	varchar	255	否	否	内容
4	url	varchar	255	否	否	链接
5	img	varchar	255	否	否	轮播图
6	hits	int		是	否	点击量
7	create_time	timestamp		是	否	创建时间
8	update_time	timestamp		是	否	更新时间

表 4-18-subscription_record（订阅记录）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	subscription_record_id	int		是	是	订阅记录ID
2	subscription_account	int		否	否	订阅账号
3	user_name	varchar	64	否	否	用户姓名
4	user_phone_number	varchar	64	否	否	用户电话
5	book_name	varchar	64	否	否	书籍名称
6	book_number	varchar	64	否	否	书籍编号
7	book_types	varchar	64	否	否	书籍类型
8	subscription_time	datetime		否	否	订阅时间
9	subscription_notes	text	65535	否	否	订阅备注
10	create_time	datetime		是	否	创建时间
11	update_time	timestamp		是	否	更新时间
12	source_table	varchar	255	否	否	来源表
13	source_id	int		否	否	来源ID
14	source_user_id	int		否	否	来源用户

表 4-19-system_notification（系统通知）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	system_notification_id	int		是	是	系统通知ID
2	user_account	int		否	否	用户账号
3	notification_name	varchar	64	否	否	通知名称
4	notification_time	datetime		否	否	通知时间
5	book_name	varchar	64	否	否	书籍名称
6	notification_content	text	65535	否	否	通知内容
7	create_time	datetime		是	否	创建时间
8	update_time	timestamp		是	否	更新时间

表 4-20-upload（文件上传）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	upload_id	int		是	是	上传ID
2	name	varchar	64	否	否	文件名
3	path	varchar	255	否	否	访问路径
4	file	varchar	255	否	否	文件路径
5	display	varchar	255	否	否	显示顺序
6	father_id	int		否	否	父级ID
7	dir	varchar	255	否	否	文件夹
8	type	varchar	32	否	否	文件类型

表 4-21-user（用户账户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	user_id	int		是	是	用户ID
2	state	smallint		是	否	账户状态：(1可用|2异常|3已冻结|4已注销)
3	user_group	varchar	32	否	否	所在用户组
4	login_time	timestamp		是	否	上次登录时间
5	phone	varchar	11	否	否	手机号码
6	phone_state	smallint		是	否	手机认证：(0未认证|1审核中|2已认证)
7	username	varchar	16	是	否	用户名
8	nickname	varchar	16	否	否	昵称
9	password	varchar	64	是	否	密码
10	email	varchar	64	否	否	邮箱
11	email_state	smallint		是	否	邮箱认证：(0未认证|1审核中|2已认证)
12	avatar	varchar	255	否	否	头像地址
13	open_id	varchar	255	否	否	针对获取用户信息字段
14	create_time	timestamp		是	否	创建时间

表 4-22-user_group（用户组）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	group_id	mediumint		是	是	用户组ID
2	display	smallint		是	否	显示顺序
3	name	varchar	16	是	否	名称
4	description	varchar	255	否	否	描述
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID
8	register	smallint		否	否	注册位置
9	create_time	timestamp		是	否	创建时间
10	update_time	timestamp		是	否	更新时间

第五章 系统实现

5.1 注册登录模块的实现

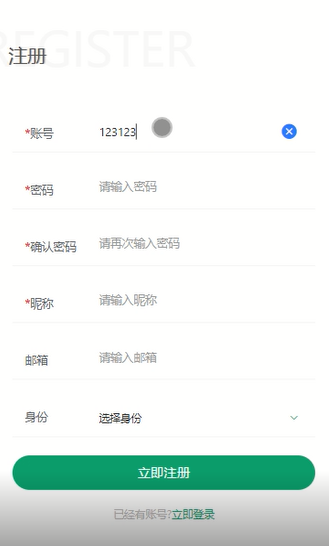

注册和登录功能是基础模块，通过手机号、邮箱或第三方平台等方式完成注册和身份验证。在登录界面中输入用户名+密码，然后选择相应的角色，点击“登录”按钮，系统会在用户数据库表中匹配信息。如果用户名+密码正确，则会登录到系统中每个用户的主管理界面，否则会提示相应的信息，如果是忘记了密码，请返回登录界面。系统注册界面如下图所示。

图5-1 系统注册界面

5.2 用户功能实现

5.2.1 用户首页模块

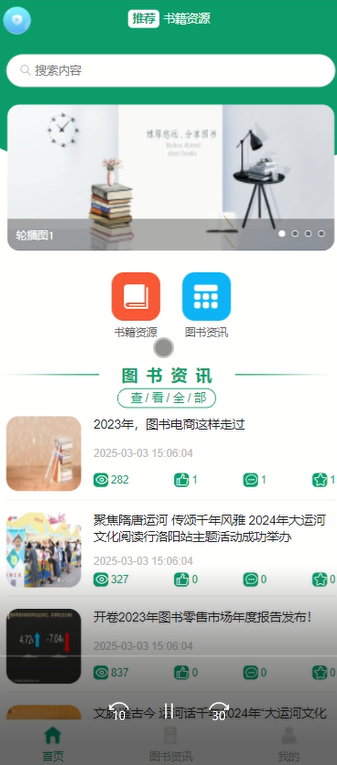

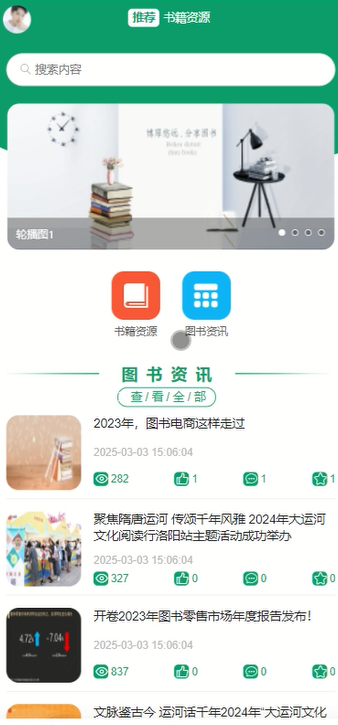

用户登录进入APP后，首页展示APP的核心功能和最新动态，包括图书资源、书籍资源、订阅记录、系统通知等。首页功能应具备良好的用户交互体验，设计简洁明了，通过卡片式布局展示不同类别的信息，便于用户快速获取所需内容。首页如下图所示。

图5-2首页界面

5.2.2 图书资源模块

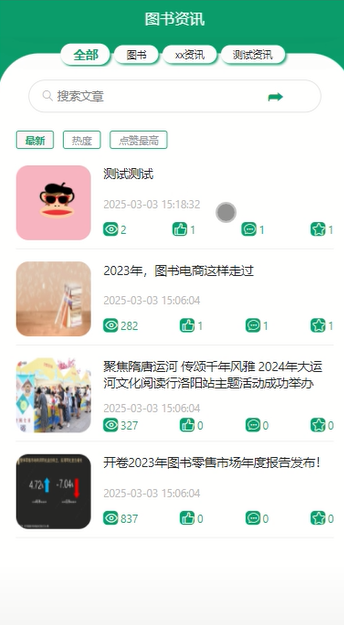

用户可以查看图书资讯列表中某个资讯的详情并可以点赞、收藏和评论。支持通过关键字搜索、局部搜索、筛选等方式搜索查看资讯信息。其界面如下图示。

图5-3图书资源列表界面

5.2.3 书籍资源模块

用户点击导航栏“书籍资源”按钮，可以查看和评论他人的帖子内容，支持通过帖子标题进行搜索。校园论坛如下图所示。

图5-4书籍资源界面

5.2.4我的模块

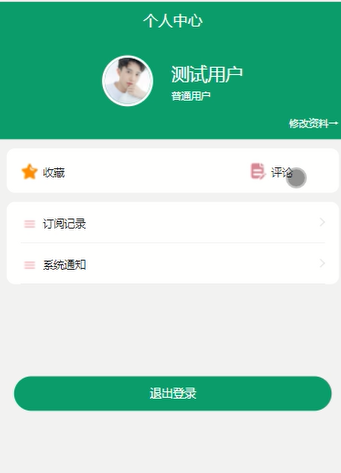

用点击系统左上角的“个人中心”菜单按钮，用户可以在个人中心管理订阅记录、系统通知、收藏、评论等。用户可以查看自己的订阅记录的审核状态，查看自己收藏的内容和评论记录。订阅记录页面如图所示。

图5-5我的界面

5.3 管理员功能实现

5.3.1系统首页界面

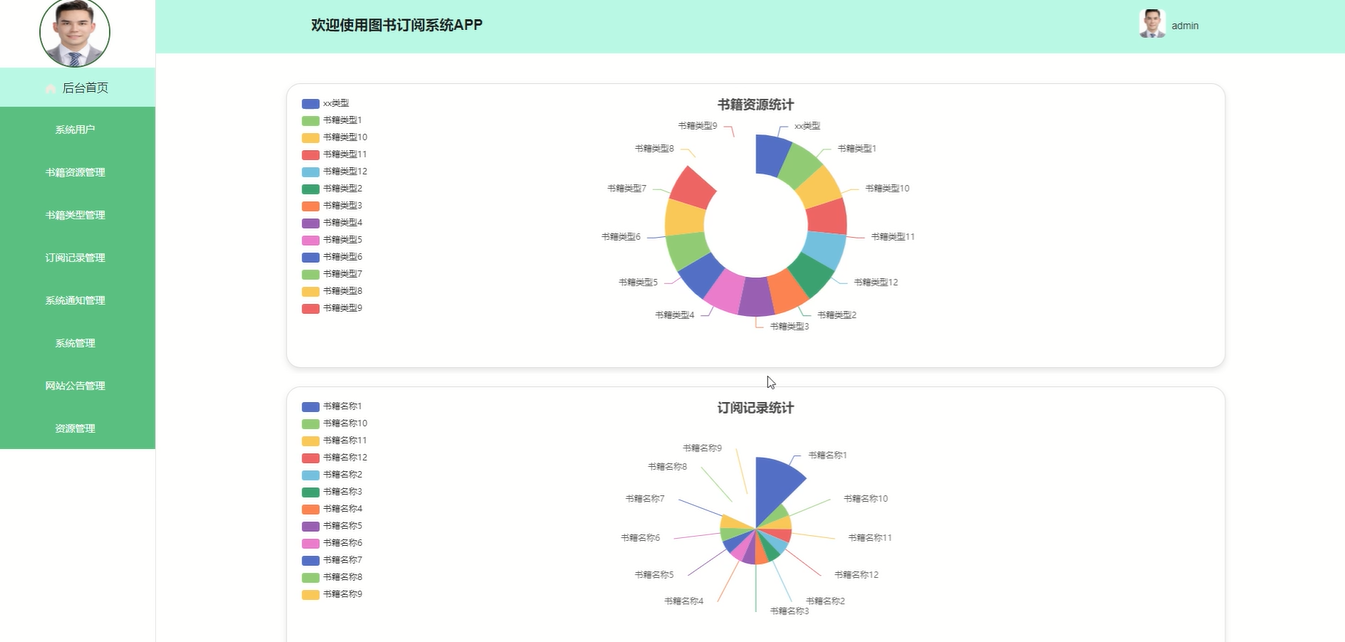

后台首页界面为管理员提供了方便快捷地查看图书资源统计、书籍资源统计、订阅记录统计等重要信息的功能，以便制定相应的管理策略。其界面如下图所示。

图5-6系统首页界面图

5.3.2用户管理界面

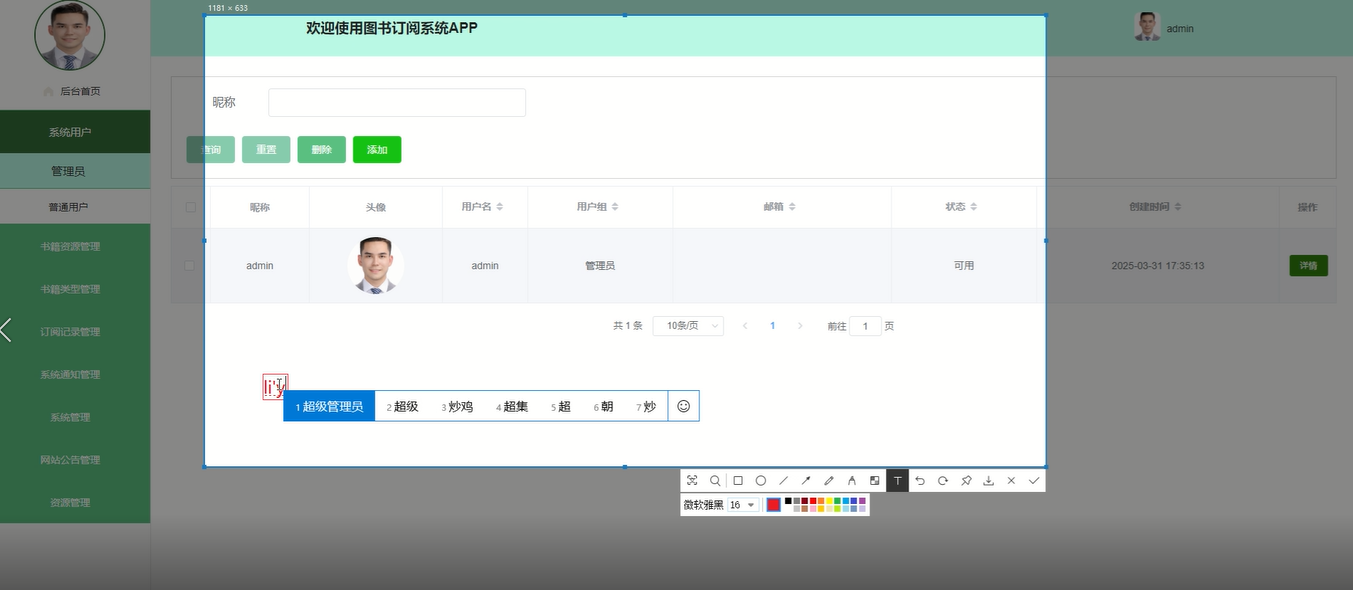

管理员点击“用户管理”菜单，管理员可以管理系统中的用户信息，包括查看详情、审核、新增、删除、查询等。界面如下图所示。

图5-7用户管理界面图

5.3.3系统管理界面

在系统管理界面管理员对轮播图进行管控，可以对轮播图信息进行增删改查操作。如点击“添加”进如页面填写标题、链接，上传轮播图片后点击“提交”即可完成轮播图的添加。其界面如下图所示。

图5-8系统管理列表界面图

5.3.4资源管理管理界面

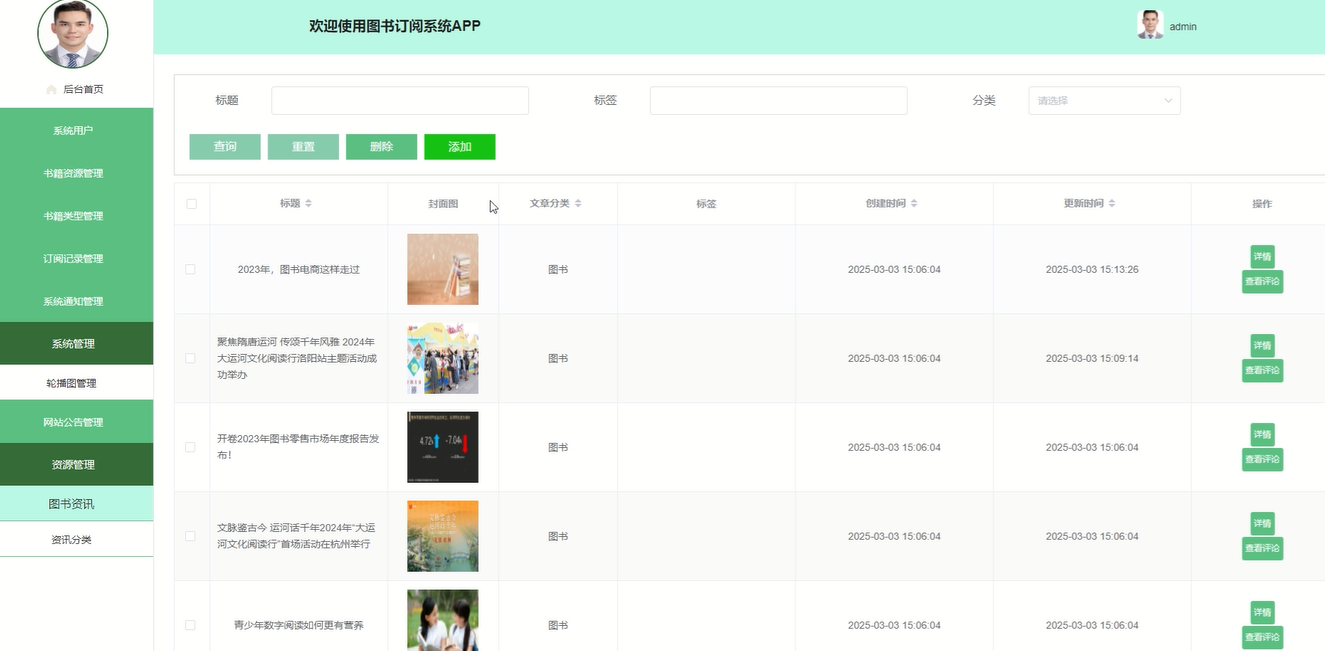

资源管理：在“资源管理”菜单管理员对新闻资讯和资讯分类信息进行管控，可以对新闻资讯和资讯分类信息进行查询、添加和删除操作。界面如下图所示。

图5-9资源管理界面图

第六章  系统的测试

6.1测试目的

在对该系统进行完详细设计和编码之后，就要对基于Android的图书订阅系统的程序进行测试，检测程序是否运行无误，反复进行测试和修改，使之最后成为完整的软件，满足用户的需求，实现预期的功能。系统测试的目的在于确保软件正常运作，并实现其应有的功能，促进行中出现的错误和逻辑问题。系统测试不但可以找见程序运行中的系统错误，还可以找见程序运行的需要改进的地方，并去协助改良程序运行使其获得最高幅度的完备。

6.2功能测试

通过对系统中所含的主要实体对象及其功能操作进行测试用例设计。以下是详细的测试：

表6-1用户注册登录测试表

用户注册登录测试用例：

用例说明	测试目的	测试步骤	预期结果	输出结果	通过情况
用户注册、登录	测试用户正确注册、登录	在首页界面注册一个新用户，按规定输入合理的注册信息，提交。 用户在登录界面输入账户密码登录	用户注册成功，登录成功	结果输出符合预期	通过

表6-2图书资源查询测试表

图书资源查询用例：

用例说明	测试目的	测试步骤	预期结果	输出结果	通过情况
图书资源查询	测试用户图书资源查询功能	在首页点击图书资源列表； 输入关键词“建筑名称”点击搜索	显示含有关键词的图书资源	结果输出符合预期	通过

表6-3评论测试表

评论测试用例：

用例说明	测试目的	测试步骤	预期结果	输出结果	通过情况
评论	测试用户评论功能	1、在首页点击书籍资源并看详情； 2、点击评论，输入相关信息点击提交	生成新的评论信息	结果输出符合预期	通过

表6-4书籍资源添加测试表

管理员书籍资源添加测试用例：

用例说明	测试目的	测试步骤	预期结果	输出结果	通过情况
书籍资源添加测试	测试管理员添加书籍资源功能	管理员点击书籍资源添加； 输入相关信息点击提交	书籍资源添加成功	结果输出符合预期	通过

表6-5系统通知删除测试表

系统通知删除测试用例：

用例说明	测试目的	测试步骤	预期结果	输出结果	通过情况
系统通知删除测试	测试系统通知删除功能	管理员点击系统通知管理； 选择一个系统通知点击删除并确认删除	系统通知删除成功，前端不在展示该系统通知	结果输出符合预期	通过

6.3性能测试

（1）兼容性测试

表6-5 兼容性测试用例

用例编号	测试类型	测试目标	操作过程	预期结果
兼容性_01	设备兼容性	测试系统在不同设备上的表现	在多种设备上访问系统并记录表现	系统在各种设备上都能正常加载和显示页面
兼容性_02	浏览器兼容性	测试系统在不同浏览器上的表现	在多种浏览器中访问系统并记录表现	系统在各种主流浏览器上都能正常加载和显示页面
兼容性_03	分辨率兼容性	测试系统在不同分辨率下的显示效果	在不同分辨率的设备上访问系统并记录表现	系统在各种分辨率下都能适应并正常显示内容
兼容性_04	操作系统兼容性	测试系统在不同操作系统上的运行情况	在不同操作系统上访问系统并记录表现	系统能够在常用操作系统上正常运行和显示

（2）性能测试

表6-6 性能测试用例

用例编号	测试类型	测试目标	操作过程	预期结果
性能_01	负载测试	测试系统在正常负载下的性能	逐步增加用户数来模拟不同的负载情况	系统能够稳定处理并响应不同数量的用户请求
性能_02	压力测试	测试系统在极端负载下的性能	以超过系统承受极限的用户数来测试系统	系统能够在高负载情况下仍然保持正常运行
性能_03	并发测试	测试系统能同时处理多少并发用户请求	同时发送多个并发用户请求来测试系统性能	系统能够有效地处理多个并发请求
性能_04	数据量测试	测试系统在大数据量下的性能	向系统添加大量数据并测试系统响应时间	系统能够在大数据量情况下保持较快的响应时间

6.4测试结果

全部测试用例都已通过，且不存在漏洞，实现了本论文开始时所作要求和期望。本系统运行稳定，使用流畅，可以满足客户需求。试运行后进行系统评估，可以认为该系统达到预定的目标要求，可以满足用户的需求，也满足了系统开发前所作目标。系统在经过大量重复测试后运行十分稳定，安全实用，功能模块已经达到预定目标所需。在规定的时间内实现系统的大部分功能，且满足要求，节省开发成本，有助于提高科学管理水平，符合本人经济情况。

简而言之，经过严格的测试，可以发现该系统的功能和性能非常出色，它的精度、可靠性、稳健性都达到了极高的水平，而且它还支持快速、精细的点击操作，使用者的使用感受更加良好。此外，它还支持各种主流浏览器，满足不同的使用要求。
