管道 - 过滤器（Pipe-and-Filter）架构风格

一、核心定义与本质

管道过滤器是数据流驱动的经典架构模式，属于结构化 / 数据流架构，最早源于 Unix Shell 设计思想。

核心组成两部分

1. 过滤器（Filter）
   • 独立、无状态、单一职责的数据处理单元；
   • 只做一件事：接收输入数据流 → 转换 / 加工 / 过滤数据 → 输出数据流；
   • 不共享全局数据，不依赖其他过滤器内部状态，可独立复用、替换、并行运行。
2. 管道（Pipe）
   • 连接两个过滤器的通道，只负责传输数据流，不修改数据；
   • 标准单向传输：上游 Filter 输出 → Pipe → 下游 Filter 输入；
   • 解耦：过滤器之间互不感知对方实现，只约定数据格式。

核心思想

数据流经一系列独立处理组件，每个组件只完成单一处理，组件之间仅通过数据流通信。

二、关键特性

优点

1. 高复用：单个过滤器可在多个流程中重复使用（如日志过滤、格式转换）；
2. 易修改扩展：新增处理逻辑只需插入新过滤器，无需改动原有代码；
3. 可并行执行：多过滤器可流水线并发处理，提升吞吐量；
4. 松耦合：过滤器完全隔离，替换其中一个不影响整条链路；
5. 可调试：管道中间可截流、打印数据流，快速定位异常；
6. 无状态天然容错：单个过滤器故障不直接击穿全链路（可加熔断）。

缺点

1. 数据格式强约束：上下游必须统一数据流格式，格式变更改动全链路；
2. 额外 IO 开销：数据反复序列化 / 传输，大数据场景性能损耗明显；
3. 不适合交互场景：同步、低延迟人机交互不适合（适合批处理、流式处理）；
4. 复杂分支难维护：多分支、循环管道会大幅提升架构复杂度。

三、管道过滤器常见拓扑结构

1. 线性串联（最基础） Filter1 → Pipe → Filter2 → Pipe → Filter3
2. 分叉（广播） 一个过滤器输出，通过管道分发给多个下游过滤器并行处理
3. 汇聚（合并） 多个过滤器输出管道汇入同一个下游过滤器（如多日志合并）
4. 循环管道 处理后数据回流上游再次过滤（较少用，易死循环）

四、最经典真实底层示例：Unix/Linux Shell 命令（原生管道过滤器）

原理

Unix 每个命令就是Filter，| 符号就是Pipe； 每个命令默认：标准输入 stdin、标准输出 stdout，管道把前一个 stdout 接到后一个 stdin。

示例 1：日志过滤完整链路

# 原始日志文件读取(Filter1) → 筛选错误日志(Filter2) → 提取时间字段(Filter3) → 排序(Filter4) → 输出文件(Filter5)
cat app.log | grep "ERROR" | awk '{print $1,$2}' | sort > error_time.log

拆解对应架构：

1. Filter1：cat — 读取文件，输出原始日志流
2. Pipe1：| — 传输全部日志文本
3. Filter2：grep "ERROR" — 过滤器：只保留包含 ERROR 的行
4. Pipe2：| — 传输错误日志行
5. Filter3：awk — 过滤器：截取每行前两列（日期、时间）
6. Pipe3：| — 传输时间文本流
7. Filter4：sort — 过滤器：按时间排序
8. Pipe4：> — 管道写入目标文件

特点：

• 每个命令独立、单一职责，可单独拿出来使用；
• 管道只传文本，不处理业务；
• 随意增删过滤器：加head -10只看前 10 条，不改动原有逻辑。

五、工程级真实业务系统示例（后端开发常用）

示例 1：实时日志处理系统（ELK 架构 = 标准管道过滤器）

整体链路：原始日志 → Filebeat → Logstash → Elasticsearch → Kibana 逐个映射：

1. Filter1 Filebeat：采集服务器日志文件、切割日志流
2. Pipe1：网络 TCP 通道传输日志原始文本
3. Filter2 Logstash（多过滤器串联）
   • grok 过滤器：解析非结构化日志为 JSON 结构化数据
   • date 过滤器：统一时间字段格式
   • drop 过滤器：丢弃无用调试日志
   • mutate 过滤器：新增业务标签字段
4. Pipe2：http 管道传输结构化 JSON
5. Filter3 Elasticsearch：存储、索引、分词过滤数据
6. Pipe3：查询数据流
7. Filter4 Kibana：聚合、图表过滤、可视化输出

特点：任意一层过滤器可替换（Filebeat 替换为 Flink 采集，Logstash 替换为 Flink Transform），完全符合管道过滤器设计。

示例 2：大数据实时计算 Flink/Spark Streaming

流式计算是管道过滤器工业级落地： 数据流链路：消息队列 (Kafka) → 数据源 Filter → 清洗 Filter → 转换 Filter → 聚合 Filter → 入库 Filter

• 每个算子 (map/filter/flatMap) = 独立过滤器；
• 上下游算子之间的数据通道 = 管道；
• 可随意插入新算子（脱敏、风控过滤），不修改原有计算逻辑。

业务场景：电商用户行为流处理

1. Filter1：读取 Kafka 用户点击日志
2. Filter2：清洗：过滤非法埋点、空数据
3. Filter3：脱敏：手机号、身份证加密处理
4. Filter4：转换：拆分行为字段、关联商品基础数据
5. Filter5：聚合：统计每小时商品点击量
6. Filter6：输出：写入 MySQL 报表库

六、日志处理Demo

package test;

import java.util.ArrayList;
import java.util.List;
import java.util.Random;

// ===================== 统一数据流载体（管道传输的数据） =====================
class DataRecord {
    private String content;
    public DataRecord(String content) {
        this.content = content;
    }
    public String getContent() {
        return content;
    }
}

// ===================== 过滤器顶层接口 所有处理单元实现该接口 =====================
interface Filter {
    List<DataRecord> process(List<DataRecord> input);
}

// ===================== 管道工具类：串联所有过滤器 =====================
class PipeLine {
    // 链式执行所有过滤器，数据在管道中流转
    public static List<DataRecord> run(List<DataRecord> sourceData, Filter... filters) {
        List<DataRecord> data = sourceData;
        for (Filter filter : filters) {
            // 管道传输数据到下一个过滤器
            data = filter.process(data);
        }
        return data;
    }
}

// ===================== 自定义实体：用户行为 =====================
class UserAction {
    private String userId;
    private String action;
    private Long productId;

    public UserAction(String userId, String action, Long productId) {
        this.userId = userId;
        this.action = action;
        this.productId = productId;
    }

    @Override
    public String toString() {
        return "UserAction{" +
                "userId='" + userId + '\'' +
                ", action='" + action + '\'' +
                ", productId=" + productId +
                '}';
    }
}

// ===================== 各个独立过滤器（对应Flink算子） =====================
// 过滤器1：模拟数据源，批量生成原始日志
class SourceFilter implements Filter {
    @Override
    public List<DataRecord> process(List<DataRecord> input) {
        List<DataRecord> result = new ArrayList<>();
        Random random = new Random();
        String[] actions = {"click", "buy", "collect", "invalid"};
        // 模拟生成10条埋点日志
        for (int i = 0; i < 10; i++) {
            String uid = "u" + random.nextInt(9999);
            String act = actions[random.nextInt(actions.length)];
            long pid = random.nextInt(1000);
            String log = uid + "," + act + "," + pid;
            result.add(new DataRecord(log));
        }
        return result;
    }
}

// 过滤器2：清洗过滤，丢弃非法脏数据
class CleanFilter implements Filter {
    @Override
    public List<DataRecord> process(List<DataRecord> input) {
        List<DataRecord> result = new ArrayList<>();
        for (DataRecord record : input) {
            String line = record.getContent();
            String[] arr = line.split(",");
            // 过滤格式错误、非法行为
            if (arr.length != 3) {
                continue;
            }
            String action = arr[1];
            if ("click".equals(action) || "buy".equals(action) || "collect".equals(action)) {
                result.add(record);
            }
        }
        return result;
    }
}

// 过滤器3：字符串日志转结构化对象（模拟map转换算子）
class ConvertFilter implements Filter {
    // 转换后存储对象，单独输出
    public List<UserAction> convert(List<DataRecord> input) {
        List<UserAction> list = new ArrayList<>();
        for (DataRecord record : input) {
            String[] arr = record.getContent().split(",");
            UserAction action = new UserAction(arr[0], arr[1], Long.valueOf(arr[2]));
            list.add(action);
        }
        return list;
    }

    @Override
    public List<DataRecord> process(List<DataRecord> input) {
        return input;
    }
}

// 过滤器4：用户ID脱敏处理
class MaskFilter {
    public List<UserAction> mask(List<UserAction> input) {
        List<UserAction> res = new ArrayList<>();
        for (UserAction ua : input) {
            String rawId = ua.toString().split("userId='")[1].split("'")[0];
            String maskId = rawId.substring(0, 2) + "****";
            String action = ua.toString().split("action='")[1].split("'")[0];
            String pid = ua.toString().split("productId=")[1].split("}")[0];
            res.add(new UserAction(maskId, action, Long.valueOf(pid)));
        }
        return res;
    }
}

// ===================== 主程序：组装整条管道过滤器链路 =====================
public class SimplePipeFilterDemo {
    public static void main(String[] args) {
        // 1. 组装过滤器链路
        Filter source = new SourceFilter();
        Filter clean = new CleanFilter();
        ConvertFilter convert = new ConvertFilter();
        MaskFilter mask = new MaskFilter();

        // 2. 管道流转数据：生成原始数据 -> 清洗
        List<DataRecord> rawData = source.process(new ArrayList<>());
        List<DataRecord> cleanData = PipeLine.run(rawData, clean);

        // 3. 管道下游：转换实体 + 脱敏
        List<UserAction> entityList = convert.convert(cleanData);
        List<UserAction> finalResult = mask.mask(entityList);

        // 4. 输出过滤器：打印最终结果

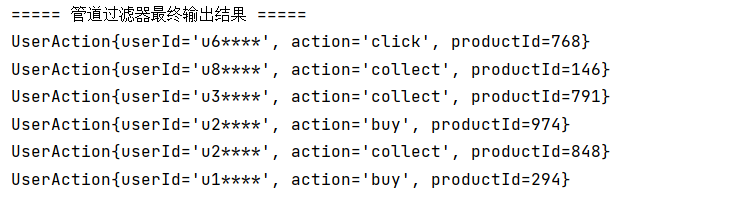

        System.out.println("===== 管道过滤器最终输出结果 =====");
        for (UserAction item : finalResult) {
            System.out.println(item);
        }
    }
}
