🔗 GitHub 源码地址：https://github.com/w4ysonch/embedmq

引言

在现代嵌入式系统与底层 Linux 应用开发中，随着业务逻辑的复杂化（如引入复杂的 GUI、多传感器融合、IoT 云端接入），系统的模块间通信与解耦成为了架构设计的核心难题。

无论是裸机（Bare-metal）环境下的状态机轮询，还是基于 RTOS（如 FreeRTOS）的多任务消息队列，传统的通信方式往往会导致严重的模块间强耦合。本文将深入探讨这些痛点，并从零开始拆解一个专为资源受限环境设计的轻量级、零堆分配（Zero-malloc）的事件总线框架 —— embedmq。

一、 传统嵌入式并发通信的架构局限性

在剖析解决方案之前，我们必须严谨地审视现有方案的局限性。

1. 裸机环境：全局标志位与状态机的“组合爆炸”

在无 OS 的前后台系统中，中断服务程序（ISR）通常通过全局标志位（Flags）与主循环（Superloop）通信。

/* 典型的强耦合裸机通信逻辑 */
volatile bool g_uart_rx_ready = false;
volatile bool g_sensor_data_ready = false;

void main(void) {
    while(1) {
        if (g_uart_rx_ready) {
            ProcessUartData();
            g_uart_rx_ready = false;
        }
        if (g_sensor_data_ready) {
            UpdateDisplay();
            g_sensor_data_ready = false;
        }
    }
}

架构缺陷：

• 高耦合度：主循环必须“显式”包含所有业务模块的处理头文件。

• 不可扩展性：当标志位达到几十个时，由于缺乏优先级调度，主循环的响应延迟（Latency）将变得极其不可控。

2. RTOS 环境：Queue 句柄的泛滥与内存开销

引入 FreeRTOS 后，我们通常使用 xQueueCreate 来传递消息。但当系统演变为“多对多”通信时（例如：传感器数据同时需要送给 UI 任务、本地存储任务和 WiFi 协议栈任务），传统的单向 Queue 暴露出极大弊端：

/* 每次增加数据消费者，都需要修改生产者的代码 */
void SensorTask(void *pvParameters) {
    sensor_data_t data;
    while(1) {
        ReadSensor(&data);
        // 生产者必须“知道”所有消费者的存在
        xQueueSend(ui_queue, &data, 0);
        xQueueSend(storage_queue, &data, 0);
        xQueueSend(wifi_queue, &data, 0);
    }
}

架构缺陷：

• 违反开闭原则（OCP）：新增消费者必须修改生产者代码，牵一发而动全身。

• 内存冗余：每个消费者都维护独立的队列缓冲，同一份数据在内存中被拷贝了多次，严重浪费 MCU 宝贵的 SRAM 资源。

二、 引入 Pub-Sub 模式：事件总线的降维解耦

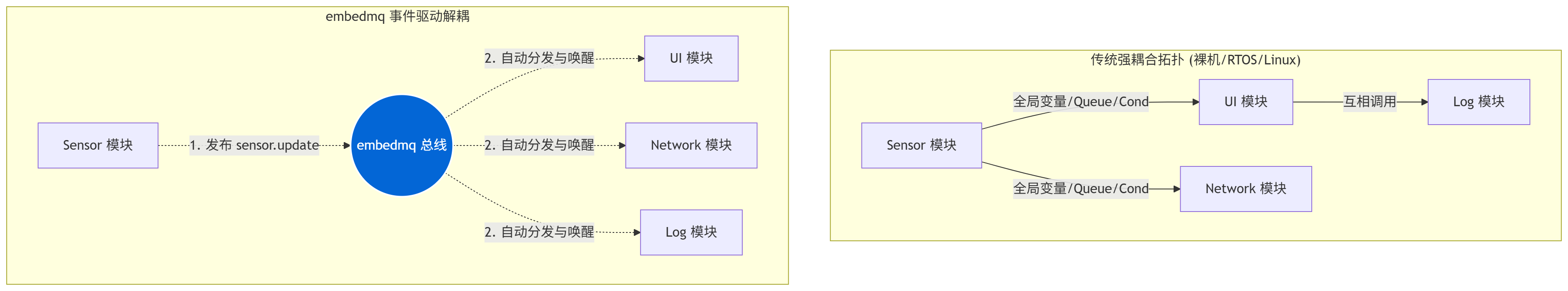

为了解决上述问题，我们需要引入发布-订阅（Publish-Subscribe）模式。在该模式下，生产者（Publisher）和消费者（Subscriber）被一条虚拟的“总线（Bus）”完全隔离。

在企业级开发中，我们有 DBus、ZeroMQ 甚至 MQTT，但它们对计算资源和堆内存（Heap）的要求极高。针对嵌入式环境，我们需要一个极致轻量的实现。这正是 embedmq 诞生的背景。

三、 embedmq 核心架构设计与源码剖析

embedmq 是一个专为嵌入式 C 语言设计的线程间/任务间消息分发库。为了满足严苛的硬件限制，它在底层设计上做了一系列极其精妙的权衡。

1. 极致的内存控制：纯静态模式（Zero-malloc）

嵌入式系统（尤其是工控或航天领域）极其厌恶动态内存分配（malloc/free），因为这会导致不可预测的内存碎片和分配失败风险。

embedmq 提供了 embedmq_create_static 接口，允许将整个总线的状态机、环形缓冲（Ring Buffer）和回调映射表全部塞入一块连续的静态数组中。

#include "embedmq.h"

// 1. 定义总线规格
static embedmq_config_t cfg = {
    .queue_size   = 2048,  // 环形缓冲区字节数
    .max_msg_size = 64,    // 单条消息最大 Payload
    .max_handlers = 8,     // 支持的最大订阅路由数
};

// 2. 在 BSS 段静态分配整块内存 (避免栈溢出与堆碎片)
static uint8_t mq_memory[4096];
static embedmq_t *q;

void system_init(void) {
    // 3. 初始化总线，底层绝对不调用 malloc
    q = embedmq_create_static(mq_memory, sizeof(mq_memory), &cfg);
}

2. 并发安全机制：无锁读与互斥写的权衡

作为一个跨线程的总线，必须保证数据的一致性。embedmq 的内部流转机制如下：

1. 生产者并发写：支持多生产者并发 post。底层通过平台抽象层（PAL）的轻量级互斥锁（Mutex / Spinlock）保护环形缓冲的入队指针，保证数据不串行。

2. 消费者事件驱动：消费者并不是在死循环里忙等（Busy-wait），而是阻塞在操作系统的计数信号量（Counting Semaphore）上。当有新消息入队时，生产者触发信号量唤醒消费者线程执行分发。这极大优化了系统的功耗（Idle Power）。

3. 性能榨取：O(log n) 的 UUID 极速路由

如果事件总线使用字符串作为 Topic（例如 "sensor.update"），在热路径（Hot Path）上进行高频的 strcmp 是不可接受的。

embedmq 独创了 运行时零字符串比对 机制：

• 注册期（Registration）：调用 embedmq_register 时，内部使用 FNV-1a 算法将字符串 Hash 为一个 uint32_t 类型的 UUID，并按顺序插入内部的 Handler 表。

• 运行期（Runtime）：当调用 embedmq_post 时，只需计算出 UUID，然后在底层使用 O(log n) 二分查找（Binary Search） 迅速定位回调函数，直接摒弃了所有字符比较开销。

对于极限性能场景，甚至可以跳过每次投递的 Hash 计算：

/* 极限优化：启动时计算一次 UUID 并缓存 */
uint32_t cached_uuid = embedmq_uuid("sensor.update");

void HighFreqInterrupt(void) {
    sensor_data_t data = ReadADC();
    /* 紧循环：直接基于 UUID 投递，零哈希开销，极速压栈 */
    embedmq_post_id(q, cached_uuid, &data, sizeof(data));
}

四、 统一的平台抽象层 (PAL)

为了保证高度的可移植性，embedmq 将底层的 OS 依赖抽离为仅含 8 个函数的 PAL（Platform Abstraction Layer）。目前原生支持三大场景：

1. Linux (POSIX)：基于 pthreads 和 POSIX Semaphore，吞吐量极高。

2. FreeRTOS：基于 xTaskCreate 和 xSemaphoreCreateCounting，完美契合 RTOS 的任务调度机制。

3. Bare-metal (裸机)：使用 C11 原子自旋锁（Atomic Spinlock）。在无 OS 环境下，没有线程概念，用户只需在主循环调用 embedmq_poll(q) 即可驱动所有消息的分发，从根本上消除了凌乱的 if-flag 体系。

五、 现代 C++ 封装与 RAII 支持

虽然底层是纯 C11 实现，但对于使用 C++ 开发嵌入式（如 Qt/C++ 或 Mbed OS）的工程师，库中自带了基于 C++14 的 header-only 封装 (embedmq.hpp)。

它完美解决了 C 语言函数指针无法捕获局部上下文的痛点，支持直接传入 Lambda 表达式，并遵循 RAII 生命周期管理：

#include "embedmq.hpp"

void AppCore::Init() {
    // RAII 管理，离开作用域自动销毁
    embedmq::MQ my_bus;

    int update_count = 0;

    // 优雅地使用 Lambda 捕获 this 指针或局部变量
    my_bus.subscribe("battery.changed", [&update_count, this](const void *data, size_t size) {
        const auto *b = static_cast<const BatteryInfo *>(data);
        this->updateUI(b->level);
        update_count++;
    });
}

六、 性能压测与开源地址

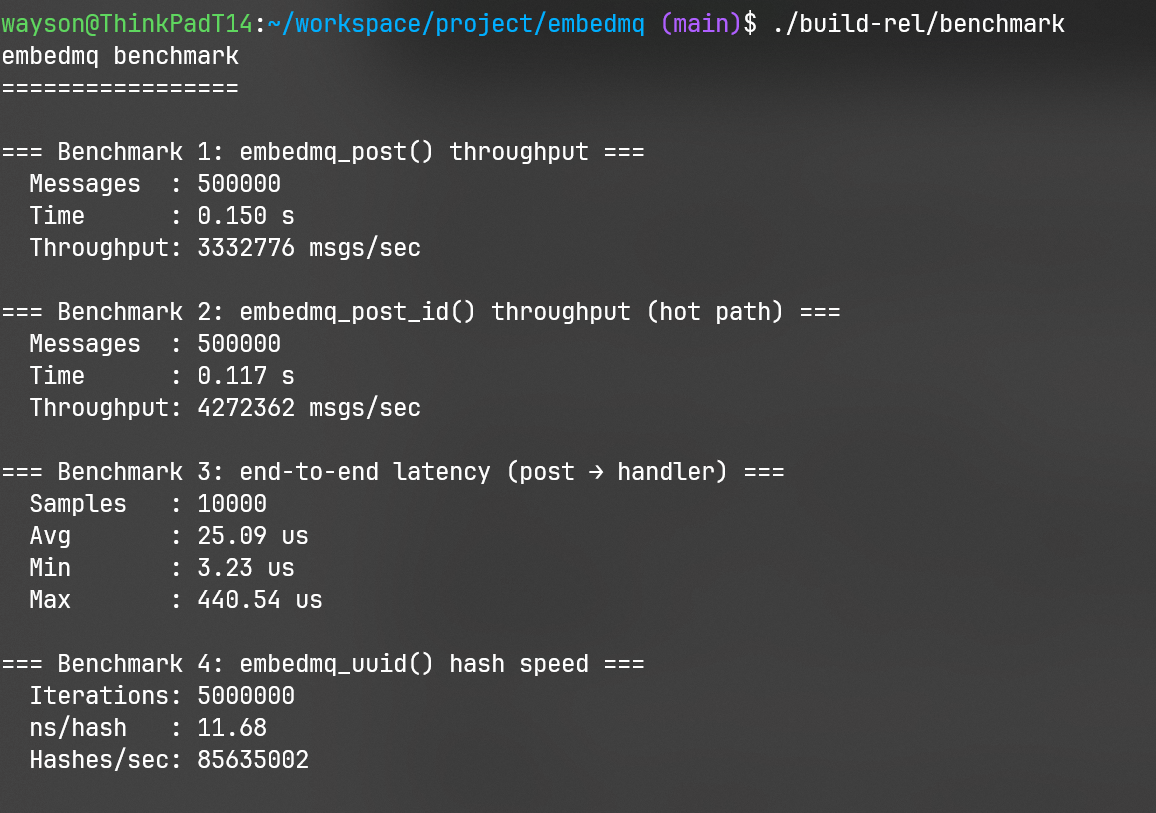

在资源充裕的 x86-64 Linux 平台上（Release 构建，单生产者 + 单消费者），embedmq 展现出了惊人的吞吐能力：

• embedmq_post() 吞吐量：> 3,000,000 条/秒

• 端到端分发延迟（Avg Latency）：约 25 µs

• 端到端极限延迟（Min Latency）：约 3 µs

即使在几十 MHz 主频的 Cortex-M 芯片上，其极低的指令周期开销也能轻松应对几千 Hz 的高频传感器中断。

结语

优秀的架构不是依靠堆砌设计模式，而是通过做减法来降低认知负担。embedmq 通过极简的 3 个 API、静态零内存分配以及高效的 UUID 路由，为嵌入式和底层 C/C++ 开发者提供了一种优雅的模块解耦方案。
