自动驾驶大模型---聊聊地平线的HSD
本文介绍了地平线在自动驾驶领域的技术进展，重点分析了其HSD（Horizon SuperDrive）系统。HSD基于2023年CVPR最佳论文UniAD的端到端架构，通过BEV特征提取、智能体跟踪、轨迹预测等模块实现从图像输入到轨迹输出的全流程处理。系统采用强化学习训练，具备低延时响应、防御性驾驶和拟人化操控等特点，能智能应对施工区绕行、复杂路口等场景。相比传统模块化方案，HSD的一段式端到端设计
1 前言
车企大模型系列，在前面的博客中分别介绍了多家车企的方案，有些车企（比如理想汽车/小鹏汽车）公开的相关信息比较多，对很多读者来说，也算是福利。通过了解各家车企的大模型方案，对于从事自动驾驶的朋友能更宏观的看大模型的发展。
接下来，笔者也会介绍“华大地魔”四家（华为已经介绍过，大疆/卓驭，地平线以及魔门塔）的端到端方案，本篇博客笔者主要讨论的是地平线在自动驾驶领域的研究进展。
2 HSD
在介绍HSD之前，我们先回顾下2023年地平线发表的CVPR最佳论文---UniAD。因为地平线并没有公布其详细架构内容，笔者只能根据多方面的信息进行推测，不足之处，欢迎讨论。
2.1 UniAD架构

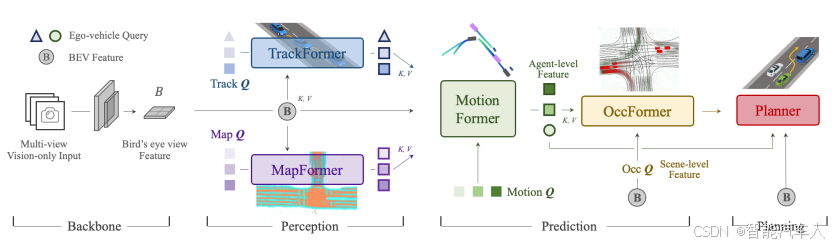

如上图所示，UniAD 包含四个基于 Transformer 解码器的感知与预测模块，最终还配备一个规划器。查询向量（Queries，简称 Q）在该流程中起到连接作用，用于对驾驶场景中不同实体间的交互关系进行建模。整体UniAD的详细描述如下：
首先将多相机图像序列输入特征提取器，得到的透视视图特征会通过 BEVFormer中现成的 BEV 编码器，转换为统一的鸟瞰图（bird’s-eye-view，简称 BEV）特征 B。需要说明的是，UniAD 并不局限于某一特定的 BEV 编码器，研究人员可采用其他替代方案，通过长时程时间融合或多模态融合提取更丰富的 BEV 表征。
在 TrackFormer 模块中，被称为 “轨迹查询向量”（track queries）的可学习嵌入向量会从 BEV 特征 B 中查询智能体（agents，指交通参与者）信息，以实现对智能体的检测与跟踪。MapFormer 模块则将 “地图查询向量”（map queries）作为道路元素（如车道、隔离带）的语义抽象，对地图进行全景分割。
借助上述分别代表智能体与地图的查询向量，MotionFormer 模块能够捕捉智能体与地图之间的交互关系，并预测每个智能体未来的行驶轨迹。由于场景中每个智能体的行为都可能对其他智能体产生显著影响，因此该模块会对所有纳入考虑的智能体进行联合预测。同时，设计了一个 “自车查询向量”（ego-vehicle query），用于对自车进行显式建模，使其能在这种以场景为中心的范式下与其他智能体进行交互。
OccFormer 模块以 BEV 特征 B 作为查询向量，将智能体层面的知识作为键向量（keys）和值向量（values），在保留智能体身份信息的前提下，预测多步长的未来占用情况。
最后，规划器（Planner）利用来自 MotionFormer 模块、具有丰富表达能力的自车查询向量来生成规划结果，并避开 OccFormer 模块预测的占用区域，从而避免碰撞。在不依赖高精地图（HD maps）或预定义路线的情况下进行规划，通常需要一个高层指令来指示行驶方向。基于此，将原始导航信号（即左转、右转和直行）转换为三个可学习的嵌入向量，称为 “指令嵌入向量”（command embeddings）。由于来自 MotionFormer 模块的自车查询向量已能表达自车的多模态意图，将其与指令嵌入向量相结合，形成 “规划查询向量”（plan query）。随后，通过注意力机制将规划查询向量与 BEV 特征 B 关联，使其能够感知周围环境，进而对该查询向量进行解码，得到未来的路径点（waypoints）。
2.2 HSD架构
Horizon SuperDrive（简称HSD）搭载当前最强性能的国产智驾计算方案征程6P，采用一段式端到端技术架构，是国内首个软硬结合全栈开发的L2城区辅助驾驶系统。
（1）一端式端到端
从其架构设计来看，UniAD 通过查询向量（Queries）将感知、预测与规划等多个环节串联成一个端到端的流程，实现了从多相机图像输入到最终规划结果输出的端到端处理。
其以 BEV 特征为基础，通过 TrackFormer、MapFormer、MotionFormer、OccFormer 等模块依次完成智能体检测跟踪、地图全景分割、轨迹预测、占用预测等任务，最终由 Planner 模块生成规划结果，整个过程形成一个连贯的端到端 pipeline，无需依赖传统模块化架构中各环节的显式输出转换，符合一段式端到端架构的特征。
（2）HSD
在所有的宣传中，笔者没有看到HSD中引入了LLM或者VLM，因此HSD很有可能是基于UniAD架构而来，这套架构和笔者之前推测的特斯拉的架构有一点像，有兴趣的朋友可以看看这篇博客：《自动驾驶大模型---聊一聊特斯拉的FSD端到端系统》。
- 架构
基于上述UniAD架构。
- 训练
- 世界模型
- 强化学习
世界模型用于生成数据，同时使用强化学习进行训练。（两者在之前其它车企大模型介绍的博客中做过详细介绍，这里就不赘述）
2.3 表现
“一段式端到端+强化学习”的领先架构是此次HSD升级的最大亮点。得益于真正的一段式端到端，HSD实现从光子输入到轨迹输出，保持超低时延，防御驾驶，横纵合一的丝滑，大幅提升辅助驾驶的安全性、高效性和舒适性。此外，通过引入强化学习机制，自我探索最大化激发模型潜力，HSD系统更是实现了堪比DeepSeek R1的"智能涌现"效应。
（1）系统低延时
系统低延时带来迅捷的响应表现。例如在遇到临时施工区时，无需停顿就能快速生成解决方案，对死车等不可通行区域能果断选择智能绕行；具备拟人化行驶表现，在直角路口、连续直角路口、S型窄路、T字路口等视觉盲区场景，HSD能够主动降速，与人类驾驶员先观察再通行的驾乘体感一致；即便是环岛、掉头等静态场景，或是博弈绕行、施工区绕行等动静态叠加场景，都能保持行云流水般的连贯性。
（2）防御性驾驶
能像专业司机一样驾驶，推动辅助驾驶迎来拟人化体验的拐点。
（3）强化学习
通过自我探索最大化激发模型潜力，实现堪比DeepSeek R1的“智能涌现”效应，让系统在面对各种场景时能更好地自主应对。
3 总结
HSD基于2023年CVPR最佳论文UniAD的端到端方案，通过BEV特征提取、智能体跟踪、轨迹预测等模块实现光子输入到轨迹输出的全流程处理。该系统采用强化学习进行训练，具备低延时响应、拟人化驾驶和防御性驾驶等特点，能够智能应对复杂路况。相比传统模块化架构，HSD的一段式端到端设计显著提升了自动驾驶的安全性和舒适性。
当然，在这两年的时间中，地平线也有可能在模型中加入了更多的元素，笔者会继续跟踪，比如今年CVPR发表的《Diffusion Drive》。
参考文献：《UniAD: Planning-oriented Autonomous Driving》
