1、K8s结构图

2、K8S网络四层结构

1. Node网络：是保证k8s集群当中的节点之间能够正常做IP寻址和互通的一个网络，这个一般是由底层的网络基础设施组成的，比如公有云或自建的数据中心。
2. pod网络：Pod是k8s云平台提供的虚拟机，是k8s基本的调度单位，所谓pod网络就是能够保证k8s集群当中所有的pod，包括同一节点上的pod和不同节点上的pod逻辑上看起来都在同一个平面网络内，能够相互做ip寻址并且相互通信的这样的网络。

pod网络构建于节点网络之上，又是上层service网络的基础。

2.1 同一节点上的pod网络

pod相当于k8s云平台所提供的虚拟机，实际上一个pod当中可以启一个或多个应用容器。

大部分场景下一个pod当中启一个容器，也有一些场景一个pod中启多个容器，这些容器共享pod的网络栈，也共享其他的一些资源，比如veth0。

1. 上图展示了pod网络所依赖的3个网络设备，先看eth0，这个是节点主机上的网卡，它是支持节点流量出入的一个设备，也支持k8s集群节点中间做ip寻址和互通的设备。
2. 第二个设备docker0叫虚拟网桥简单可以理解为一个虚拟交换机，它是支持节点上面的pod之间进行ip寻址和互通的一个设备。
3. 第三个设备叫veth0，是pod1的虚拟网卡，支持pod内容器互通并且相互访问的一个虚拟设备。

docker0和veth0都是linux所支持并且所创建的虚拟网络设备，pod1内部有三个容器，都共享这个虚拟网卡veth0，内部的这些容器可以通过localhost相互访问这就是共享网络栈的意思。

注意：pod内部的容器不能在同一个端口上同时开启服务，否则会有端口冲突问题。

pod1当中还有一个比较特殊的容器叫pause，这个容器运行的唯一目的是为pod建立共享的veth0网络接口，如果ssh到k8s集群当中一个有pod运行的节点上面去运行docker ps就可以看到pause这个容器。

pod1的ip是由docker0网桥所分配的，比如docker0网桥是172.17.0.1给第一个pod分配了一个ip是172.17.0.2，如果这个节点上面再启一个pod2，那么这个网桥会相应的给pod2分配ip 172.17.0.3，如果再启pod就可以以此类推，因为这些pod都是连在同一个网桥上面的，在同一个网段内，它们可以进行ip寻址和互通。

这是2个pod通过docker0网桥实现ip寻址互通互联的场景。

节点内的pod网络在172.17.0.0/24这个地址空间内，但是节点的主机在10.100.0.0/24这个地址空间内，也就是说pod网络和节点网络不在同一个网络内。

2.2 不同节点上的pod网络

不同节点之间的pod该如何做ip寻址互通呢？

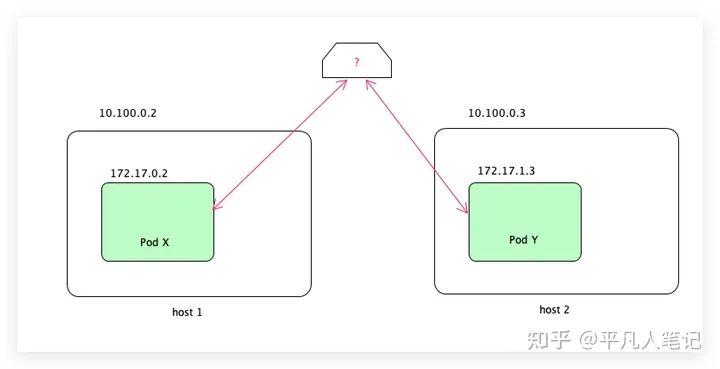

假设有2个节点主机，一个是host1，ip为10.100.0.2 ，另外host2，ip是10.100.0.3，2个节点都在10.100.0.0/24这个地址空间内，host1上有一个pod x ，ip是172.17.0.2，pod2上有一个pod y，它的ip是172.17.1.3，

pod网络在172.17.0.0/16这个地址空间内，pod网络的ip地址是由k8s统一管理和分配的，可以保证集群内的pod ip是唯一的。

节点网络和pod网络不在同一个地址空间内，host1上的pod x是如何与host2上的pod y进行互通的？

不同节点上的pod互通有很多种技术实现方案，底层的技术细节也很复杂。

大体分为2类，一类是路由，另一类是覆盖网络方案。

2.2.1 路由

如果底层的网络是可以控制的，比如企业内部自建的数据中心，并且你和运维团队的关系比较好就可以采用路由方案。

这个方案是通过路由设备，为k8s集群的pod网络单独划分网段，并配置路由器支持pod网络的转发，比如对于目标为172.17.1.0/24这个范围内的包转发到10.100.0.3这个主机上，同样对于目标为172.17.0.0/24这个范围内的包转发到10.100.0.2这个主机上。

当主机上的eth0收到来自pod网络的包就会向内部的pod网桥进行转发，这样不同节点之间的pod就可以做相互的ip寻址和通讯。

优缺点：

1. 这种方案依赖底层的网络设备，
2. 但是引入额外的性能开销比较小。

2.2.2 覆盖网络

覆盖网络也叫overlay方案，如果底层网络是无法控制的，比如公有云网络或者企业的运维团队不支持路由方案，这个时候就可以采用覆盖网络方案，就是在现有网络的基础上再建立一个虚拟网络，实现的技术有很多比如flannel、Weavenet，这些方案大都采用隧道封包的技术，

简单理解：

pod网络的数据包在出节点之前会先被封装成节点网络的数据包，当数据包经过底层网络到达目标节点，这个pod网络数据包就会被解封出来，再转发给内部的pod网络。

优缺点：

1. 这种方案对底层的网络没有特别的依赖，
2. 但是封包和解包会引入额外的性能开销。

2.3 CNI简介

考虑到pod网络实现技术众多，为了简化集成，k8s支持CNI（容器网络接口）标准。

不同的网络技术可以通过CNI以插件的形式和k8s进行集成，k8s中的kubelet通过CNI接口去操作pod网络，比如删除或添加网络接口都通过CNI这个plugin操作，不需要关心pod网络的具体实现。

2.4 Service网络

具体参考：K8s - - Service层网络简介_风情客家__的博客-CSDN博客

一个service背后往往是由多个pod组成的集群，由此引入了服务发现以及负载均衡等问题。



2.4 总结

1. k8s网络可以抽象成4层网络，第0层是节点网络，第1层是pod网络，第2层是service网络，第3层是外部接入网络，除了第0层其他各层都是建立在上一层之上的。
2. 一个节点内的pod网络依赖于虚拟网桥和虚拟网卡，这些linux的虚拟设备保证同一节点上的pod之间可以做正常的ip寻址和互通。
3. 一个pod内的容器是共享pod的网络栈的，这个网络栈是由pause容器所创建。
4. 不同节点间的pod网络可以采用路由方案也可以采用覆盖网络方案。
5. 路由方案依赖底层的网络设备，但是没有额外的性能开销或者额外的性能开销比较小。
6. 覆盖网络不依赖于底层的网络，但是有额外的封包解包的开销。
7. CNI是一个pod网络的集成标准，简化k8s和不同的pod网络实现技术的集成。
8. 有了pod网络，k8s集群内的所有的pod在逻辑上都可以看作在一个平面网络内，可以正常的做ip寻址和互通，但是pod仅仅是k8s云平台的虚拟机抽象，最终需要在k8s集群中运行的是应用或者说是服务，而一个服务背后一般是由多个pod组成集群，这个时候就会引入服务发现和负载均衡的问题。
