之前我们学习了逻辑与算数的计算，得知两个数字之间的加减和与或的结果是不同的，而一个通用的数字电路不可能只有一个功能，所以我们将在本节引入电路选择器这一“器件”，来实现对两个输入的运算方式的选择，甚至是学习手机电脑中不同APP的切换的思想。由于输入不能接到输入（会短路），所以需要开关将输入分开，开关选几个呢？既然我们将不同的结果发送到了同一个输出端，那么接下来就自然而然的要将多个结果发送到多个输出，

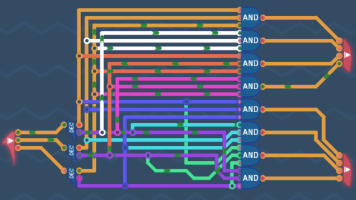

本文介绍了两种解码器设计：一位解码器和三位解码器。一位解码器通过开关控制两个输出通路，使用非门实现信号转换。三位解码器（三八译码器）利用二进制原理，通过三个开关控制8个输出通路，采用非门和三路与门实现。文中还说明了如何用一位解码器简化三位解码器的线路设计，本质上只是封装了非门。这两种解码器设计体现了从简单到复杂的逻辑扩展过程。

逻辑的基本运算功能基本已经实现，接下来，我们将考虑将逻辑的功能融合到一个系统中，而怎么融合进去，就是接下来我们考虑的重点了，首先，我们将了解两个结构----开关与延迟线。所谓开关，就是能切换电路状态的结构，打开（使能）开关，数据能正常传输，关闭开关，数据停止传输。所以数据是否有效，取决于开关是否使能，当开关与输入均为1时，输出才为1，按他的逻辑，，但为了和与门区分，我们定义其如下：那么多路开关呢？

本文介绍了八位逻辑运算和取反运算的实现方法。在八位逻辑运算部分，通过将各个位单独运算，实现了八位取非、或、与等基本逻辑门电路设计。在取反运算部分，详细解释了补码的概念和二进制负数的表示方法，指出取反操作可以通过位取反加1实现，并给出了相应的电路设计方案。文章从基础逻辑运算延伸到负数表示，为数字电路中的算术运算提供了实现思路。

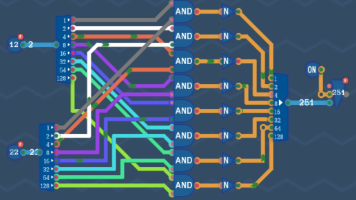

上1+下1，无非进一位到2，或者为1，或者为0三种情况，若为0或1，那么结果的第一为便定下来了，因为结果的第一位肯定只受两个加数的影响；一看是16路的电路的构建，是不是完全没有思路？进位有两种情况，一个是全为1时，一个三路与门即可实现；所以我们便可以发现，复杂电路不过是多个基础电路的融合罢了。这样，我们便实现了多路的加法器----全加器。该电路就可以运算两个255以下值的和了。

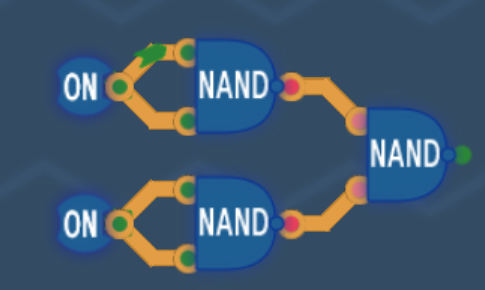

由于与非这一逻辑的逻辑门相较于其他逻辑门的物理状态更好实现，所以大规模的集成电路都依赖于与非门来制作，下面几周我们将使用与非门与其他一些简易器件实现图灵完备，造出一台简易的可编程计算机。
