STM32F103通过锁相环(PLL)将8MHz晶振倍频为72MHz系统时钟。其核心原理是PLL通过相位锁定实现频率倍增：外部8MHz晶振(HSE)作为输入，经9倍频后生成72MHz时钟。配置过程包括选择HSE为PLL源、设置倍频系数、使能PLL并切换系统时钟。代码示例展示了寄存器级配置方法，包括HSE使能、PLL参数设置和时钟切换。虽然支持2-16倍频的灵活调整，但受限于芯片最高72MHz的工作

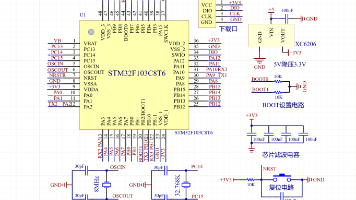

摘要：本文详细分析了STM32单片机最小系统的构成要素，包括核心芯片、下载接口、电源电路、BOOT设置、滤波电容、复位电路和晶振电路等七个关键部分。重点介绍了STM32F103C8T6芯片特性、三种下载方式（SWD/JTAG/串口）、LDO降压电路原理、BOOT启动模式选择、电容滤波作用以及复位和晶振电路设计。系统采用72MHz主频的ARM Cortex-M3内核芯片，通过合理配置这些基本模块，确

新版PH计没有2.5V输出口，但是有电平信号输出引脚。PH 传感器模块是一款价格低廉、使用方便的 pH 计检测传感器模块，该款传感器模块可以为 Arduino、单片机等等控制器设计的模拟pH 计，具有连线简单、方便实用等特点。板载电源指示灯、BNC 接口和 PH2.0 接口。使用时，将pH 传感器接到板载 BNC 接口，将板载PH2.0 接口连接到控制器的模拟口，通过程序控制，可以非常方便的测量溶

SGP30是一款环境传感器，由瑞士的Sensirion公司开发。它是一种多功能气体传感器，可以测量室内空气中的二氧化碳（CO2）和挥发性有机化合物（VOCs）浓度。SGP30使用了先进的传感器技术，能够提供准确的空气质量监测数据。它可以应用于室内空气质量监测、智能家居、室内空气净化等领域。

VCC电源正极，采用5V供电GND信号地OUT数字输出口（0或1）人体红外传感器是一种测量热辐射的传感器，也被称为PIR传感器（Passive Infrared Sensor）。其工作原理基于人体辐射出的红外线能量和传感器本身的热学特性。人体发出的红外线辐射具有波长在8至14微米之间的特点，当一个人进入红外线感应器的监测区域时，以此产生的辐射将会被接收到。由于传感器自身的物理结构使其能够检测到环境

1.VCC：电源正极（DC 3.3V-5V）2.GND：电源负极3.DQ：数字量输出信号4.AQ：模拟量输出信号火焰传感器是一种用于检测火源或火焰的电子元件，常用于火灾报警、自动化控制、工业安全等领域。根据原理和技术不同，可以分为光电式、红外式、紫外式、热释电式等多个类型。其中，光电式火焰传感器通过光电效应来检测火焰光谱特征，具有响应速度快、误报率低等优点；红外式、紫外式和热释电式火焰传感器则利用

1.AO：模拟量输出引脚（接单片机ADC引脚）2.GND：接地引脚本风速传感器采用小型直流有刷电机与三杯式旋转风杯组装而成，其工作原理为，当环境有水平流动风时，旋转风杯能够产生旋转，并带动小型电机产生电压，其电压与旋转速度基本成正比。利用此信号电压，可以对环境风速进行测量。这款风速传感器采用海洋军用的高精度测量风速传感器，与传统产品相比，具有更高精度；是建筑机械（起重机、履带吊、门吊、塔吊）、铁路

水的浑浊度是指水中含有的泥沙，粘土，有机物，浮游生物和微生物等悬浮物质，造成的浑浊程度。工业级的浊度传感器或浊度仪价格昂贵，在电子产品设计中成本太高不适合选用；因此我们选取了一款在家用电器洗衣机、洗碗机上广泛应用的浑浊度传感器，这款浊度传感器利用光学原理，通过溶液中的透光率和散射率来综合判断浊度情况。传感器内部是一个红外线对管，当光线穿过一定量的水时，光线的透过量取决于该水的污浊程度，水越污浊，透

1.L-VCC：内部LED灯的电源正极2.L-GND：内部LED灯的电源负极3.LED（LED电源正极）：连接一个PWM电压来激活红外LED4.S-GND（地）：电源负极5.OUT（电压输出）：模拟电压输出端6.VCC（电源正极）：电源正极GP2Y1014AU是一种可感知空气中微小颗粒浓度的光学灰尘传感器，采用红外线检测技术实现。它可以被广泛地用于家电、家居、工业等领域的空气质量监测和控制中。

模块引脚底板引脚JXM系列是智能型气体检测模组，模组内置高精度电化学传感器，通过专利电路将气体浓度信号输出为客户需要的数字信号。传感器内部带有高精度放大、去噪声处理、温度补偿处理，同时出厂前每个传感器都经过标准气体标定处理，保证客户拿到手的传感器模组直接输出可用和准确的气体浓度信息。
