本资源主要基于51单片机实现的校园打铃系统设计，实现了基本的上下课打铃功能。本设计基于51单片机，使用单片机定时计数器及LCD1602接口实现实时时钟显示，并可设置三组的上下课作息时间，到时间控制蜂鸣器打铃，同时红色LED发光二极管点亮，液晶屏显示打铃状态（上课/下课）

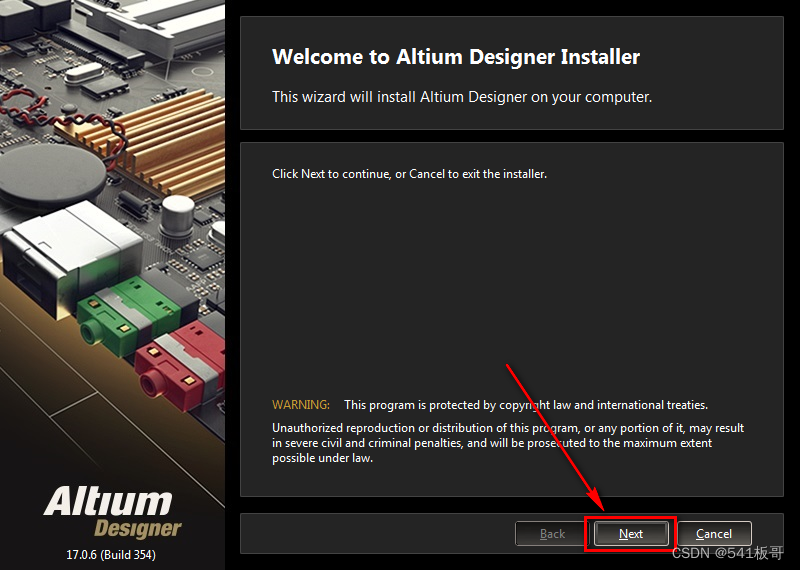

Altium Designer 是一款简单易用、原生3D设计增强的一体化设计环境，结合了原理图、ECAD库、规则和限制条件、BoM、供应链管理、ECO流程和世界一流的PCB设计工具。通过原理图设计、电路仿真、PCB绘制编辑、拓扑逻辑自动布线、信号完整性分析和设计输出等技术的完美融合，为设计者提供了全新的设计解决方案，使设计者可以轻松进行设计，熟练使用这一软件使电路设计的质量和效率大大提高

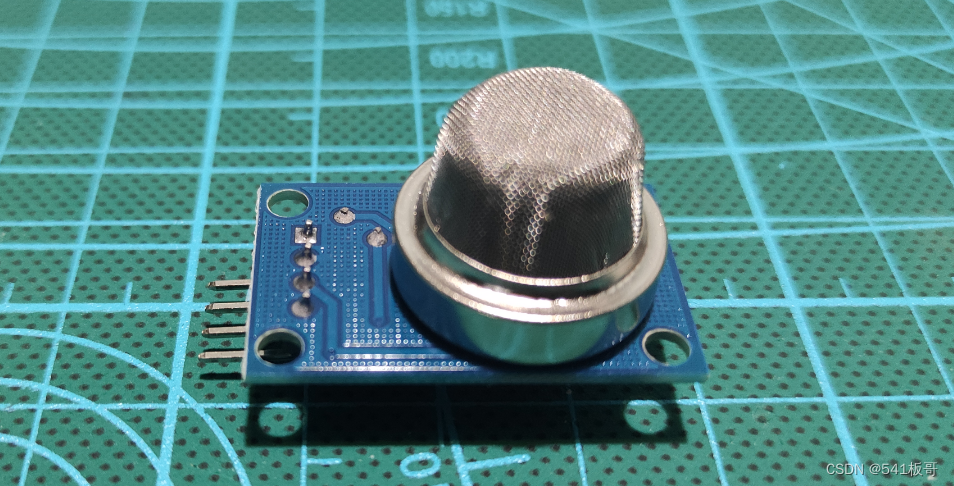

烟雾模块选用MQ-2气体传感器，根据传感器的电导率随空气中可燃气体浓度的增加而增大的特性检测空气中可燃气体，然后将电导率的变化转换成对应的电信号MQ系列烟雾传感分类如下：该模块有4个引脚，：（1）VCC：电源正，5V供电，电流150mA（2）GND：电源地（3）AO：模拟量输出，相对无输出（0.1V-0.3V），高浓度（电压4V左右）（4）DO：数字量输出，（注意输出高电平也是5V）

（1）简介Mlx90614模块如下图所示广泛用于人体红外测温中，比如常见的额温枪等，具有响应速度快，精度高等特点。（2）连线Mlx90614UNOVIN5VGNDGNDSDAA4SCLA5（3）程序#include <Wire.h>//IIC头文件void setup() {Wire.begin();// join i2c bus (address optional for maste

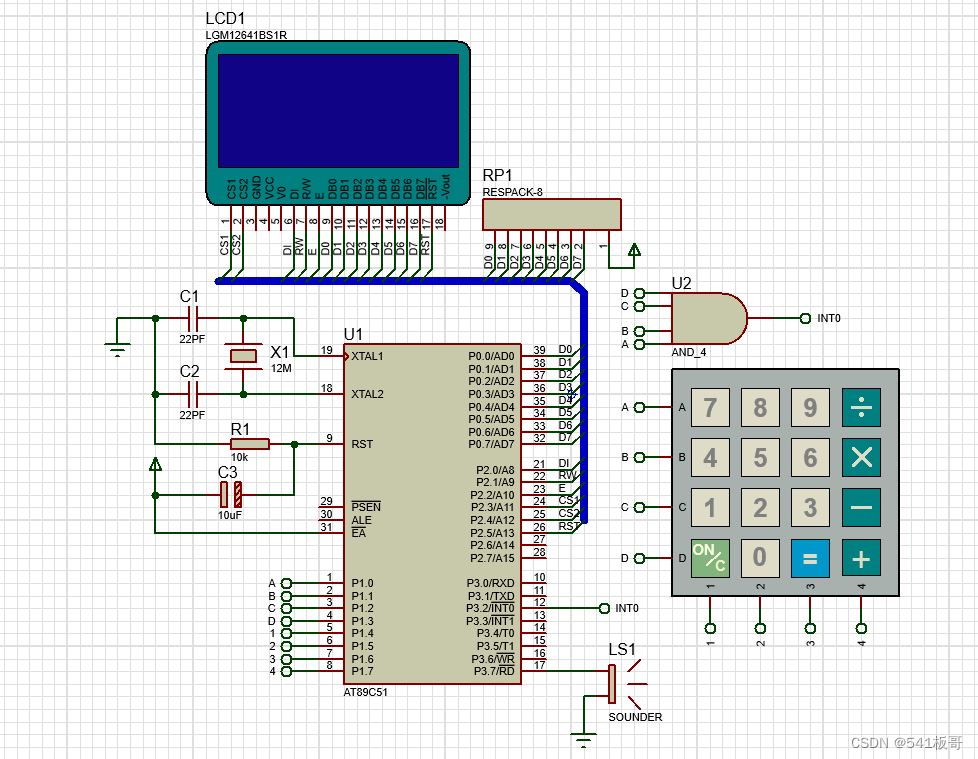

本设计主要介绍电话拨号键盘仿真，按键按下后在12864液晶上显示对应按键键值。

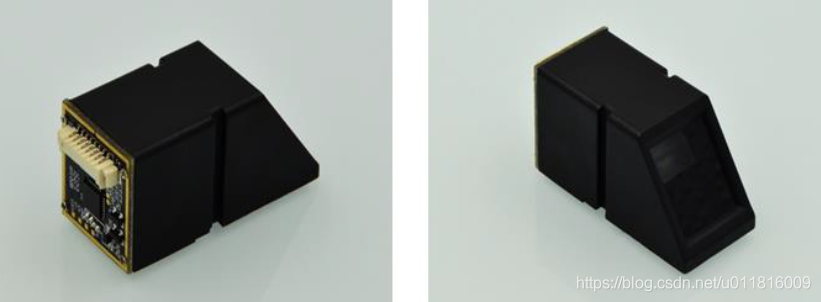

（1）简介如图所示为AS608指纹传感器，其可支持串口和USB通信模块芯片上的管脚如下：序号名称说明1Vi模块电源正输入端2Tx串行数据输出3Rx串行数据输入4GND信号地5WAK感应信号输出，默认高电平有效6Vt触摸感应电源输入，3.3V供电7U+USB D+8U-USB D-（2）调试本文基于串口开发（使用UNO中软件模拟串口（2,3），节约串口资源），其接口如下：AS608UN

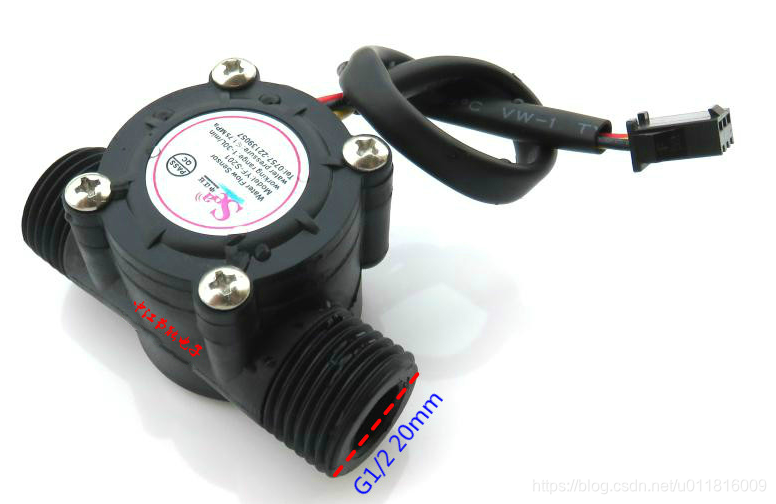

（1）简介YF-S201水流量传感器如下图所示，主要由阀体、水流转子组件和霍尔传感器组成。当水通过水流转子组件时，带动磁性转子转动且霍尔传感器输出相应脉冲信号，可通过检测脉冲信号来判断水流量的多少。水流方向如下：特性简介如下：（2）接线YF-S201UNOVCC（红）5VGND（黑）GNDOUT（黄）2（3）主程序（完整代码见文末链接）......

DHT11数字温湿度传感器是一款含有已校准数字信号输出的温湿度复合传感器。它应用专用的数字模块采集技术和温湿度传感技术，确保产品具有极高的可靠性与卓越的长期稳定性。传感器包括一个电阻式感湿元件和一个NTC测温元件，并与一个高性能8位单片机相连接。因此该产品具有品质卓越、超快响应、抗干扰能力强、性价比极高等优点。每个DHT11传感器都在极为精确的湿度校验室中进行校准。校准系数以程序的形式储存在OTP

元器件封装变更后同步在PCB图中刷新

使用Altium designer软件绘制变压器封装图如下具体获取方式见文末链接链接：https://pan.baidu.com/s/1J2gLmx6P8PkfR-fKEZMjXg提取码：38sk
