本文介绍了OrCAD中网络标号和跨页连接符的批量修改方法。网络标号修改步骤包括：选中目标网络、编辑属性、复制名称到Excel处理后再粘贴回软件。跨页连接符修改需额外注意乱序问题，在Excel中添加辅助排序列，通过两次排序确保数据对应。两种方法都采用"Excel中介处理+OrCAD粘贴"的模式，实现了高效批量修改，最后均需保存完成操作。

本文介绍了VRM（电压调节模组）和PDN系统（电源分配系统）的基本概念。VRM通过DC-DC或LDO方案为处理器提供可调供电电压，支持不同电压需求的处理器。PDN系统由电源模块、PCB电容、电源平面等多组件构成，具有提供稳定电压和为信号提供低噪声参考路径的双重功能。电源完整性(PI)的核心任务是确保PDN系统满足负载芯片的电源需求。全文简明阐述了现代电子系统中电源管理的关键组成部分及其相互关系。

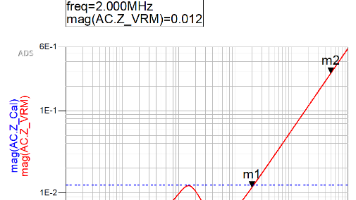

本文通过ADS仿真分析了PDN系统在不同电流负载上升时间下的性能表现。当上升时间为175ns（BW=2MHz）时，系统下冲40mV满足5%波动要求（目标阻抗12.5mΩ，实测12mΩ）；但当上升时间缩短至7ns（BW=50MHz）时，下冲达0.55V且阻抗升至286mΩ，超出允许范围。频域阻抗曲线分析表明，2MHz频点满足目标阻抗要求，而50MHz频点严重超标。研究证实上升时间缩短会显著增加PDN

本文介绍了在Multisim中导入Spice模型的详细步骤：首先从TI官网下载模型文件（如TPS54360），用文本编辑器修改模型内容，注释掉第一个.ENDSXXXX并复制到文件末尾，保存为.cir格式。在Multisim中使用元器件向导，设置元器件名称、封装和管脚配置，加载修改后的Spice文件并映射管脚关系，最后保存即可使用。文末提供了相关视频教程链接供参考。

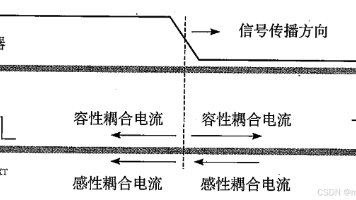

信号线串扰分析表明，容性耦合和感性耦合同时存在，导致受害线产生近端串扰(Vnext)和远端串扰(Vrexr)。近端串扰表现为宽脉冲，持续时间长（往返延迟加信号上升时间）；远端串扰则为窄而高的脉冲。近端串扰由后向耦合电流"接力"传播形成，而远端串扰由前向耦合电流同步积累产生。当攻击信号到达末端时，远端串扰立即消失，而近端串扰仍需一个传输线延迟才能完全传回。

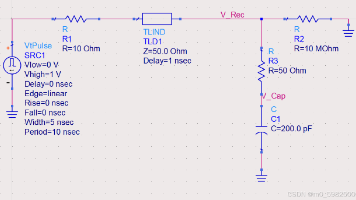

本文探讨了电路信号传输中的阻抗匹配问题及端接技术。文章首先分析了阻抗不匹配引发的信号反射问题，指出通过端接可实现阻抗匹配，消除信号畸变。随后详细介绍了四种常见端接方式：串联端接（适用于源端阻抗低于传输线特性阻抗）、并联端接（需精确匹配传输线阻抗）、戴维南端接（R1//R2=Z0）和RC端接（适合均衡电路）。通过ADS仿真验证了不同端接方式对信号波形的影响，包括阻抗匹配程度、Stub效应、Die电容

摘要：在UART一对多通信中，直接将从机TX串联会导致电平冲突问题。当多个从机向主机发送数据时，不同从机的TX电平可能相互干扰。解决方法是在每个从机的TX引脚串联二极管，这样既能保证主机正常接收任意从机数据，又避免从机之间的电平冲突。该方法简单有效，只需在硬件电路上增加二极管即可实现可靠的UART一对多通信。

电容的电压与流经电容的电流曲线如图所示，图中VCC为5V，在开关闭合的瞬间，电容相当于短路，电路中的电流为5V/1K=5mA。此时电容开始充电，电容内的电压呈指数上升，流经电容的电流呈指数在下降。图中电路RC时间常数为4.7ms，当t=RC时，通过理论计算此刻电压值为0.63x5=3.15V，如图中示波器所示，在4.7ms时电容电压为3.12V。由上述公式可知，因为指数值只可能无限接近于0，但永远

本文使用的OLED是用通过IIC通信，分辨率为128*64，使用的是stm32f103c8t6主控芯片，使用Cube Mx进行配置。
