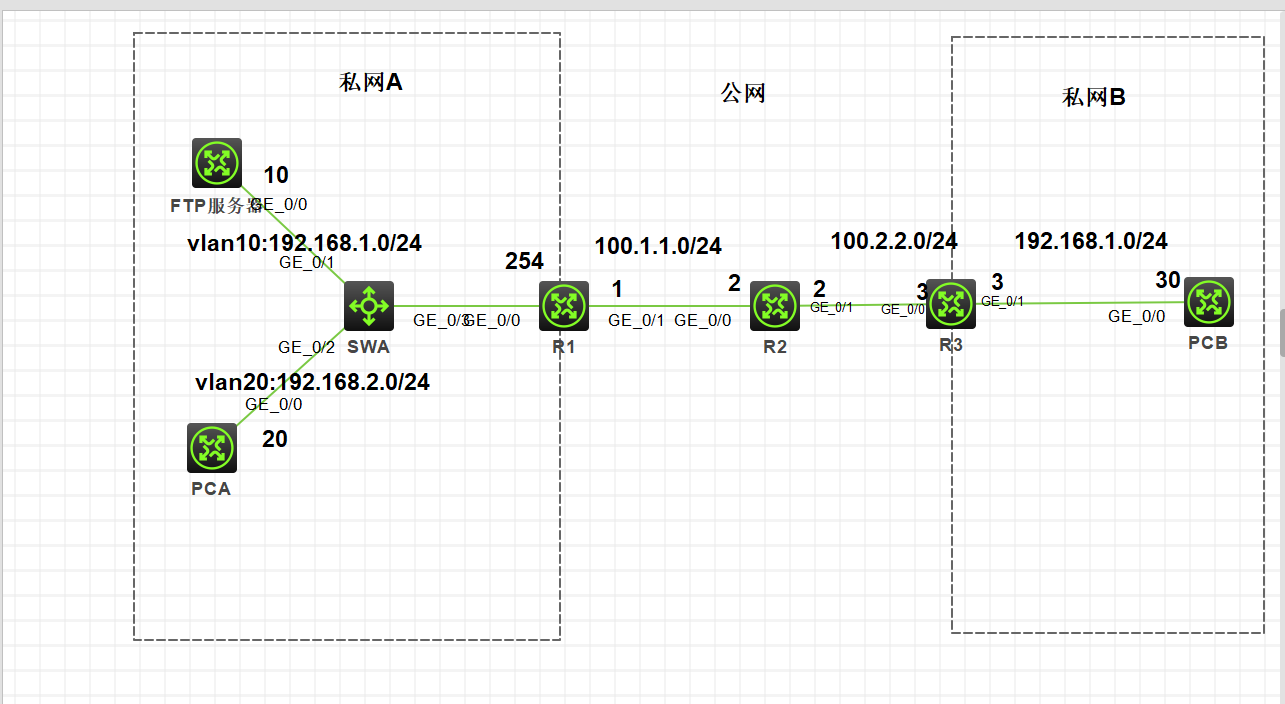

实验拓扑图 1-1注：如无特别说明，同一网段中，IP 地址的主机位为其设备编号，如 R3 的 g0/0 接口若在192.168.1.0/24网段，则其 IP 地址为192.168.1.3/24，以此类推。此拓扑中 FTPA，PCA，PCB 使用路由器来模拟实验需求按照图示配置 IP 地址私网 A 通过 R1 接入到互联网，私网 B 通过 R3 接入到互联网私网 A 内部存在 Vlan10 和 Vl

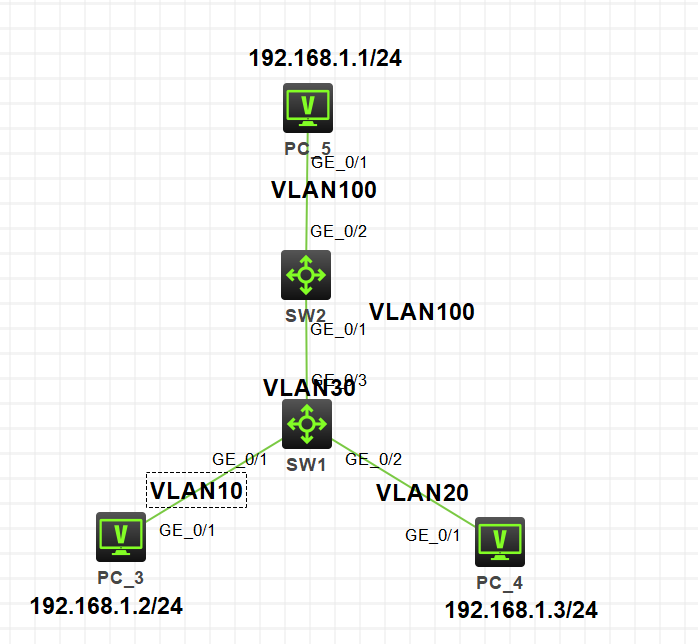

实验拓扑Hybrid 实验图 1-1注：如无特别说明，描述中的 R1 或 SW1 对应拓扑中设备名称末尾数字为 1 的设备，R2 或 SW2 对应拓扑中设备名称末尾数字为 2 的设备，以此类推；另外，同一网段中，IP 地址的主机位为其设备编号，如 R3 的 g0/0 接口若在192.168.1.0/24网段，则其 IP 地址为192.168.1.3/24，以此类推实验需求按照图示配置 IP 地址P

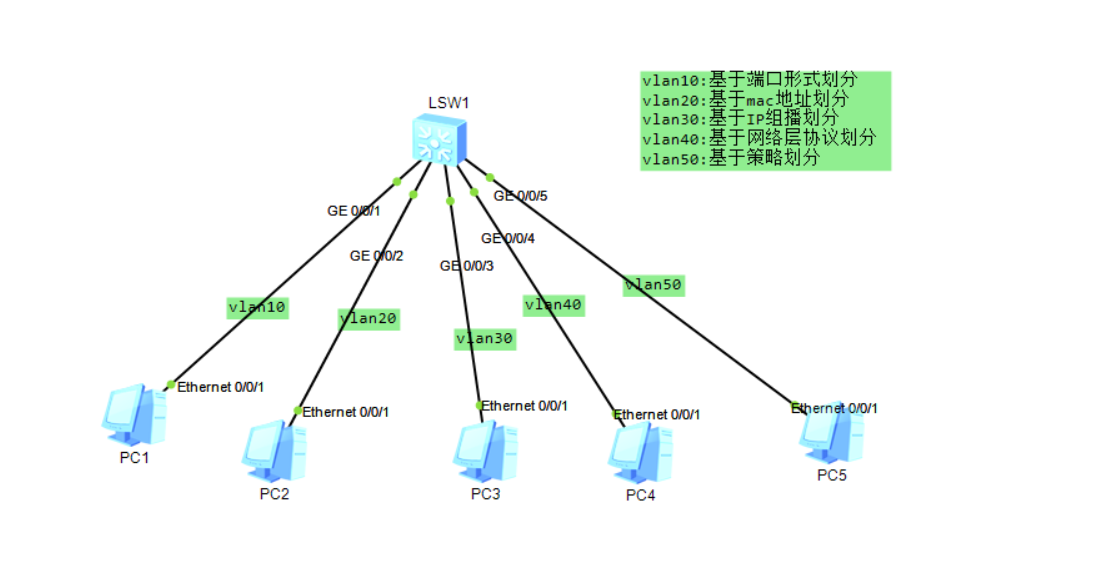

概 念VLAN(Virtual Local Area Network)的中文名为“虚拟局域网”。虚拟局域网(VLAN)是一组逻辑上的设备和用户，这些设备和用户并不受物理位置的限制，可以根据功能、部门及应用等因素将它们组织起来，相互之间的通信就好像它们在同一个网段中一样，由此得名虚拟局域网。VLAN是一种比较新的技术，工作在OSI参考模型的第2层和第3层，一个VLAN就是一个广播域，VLAN之间的通

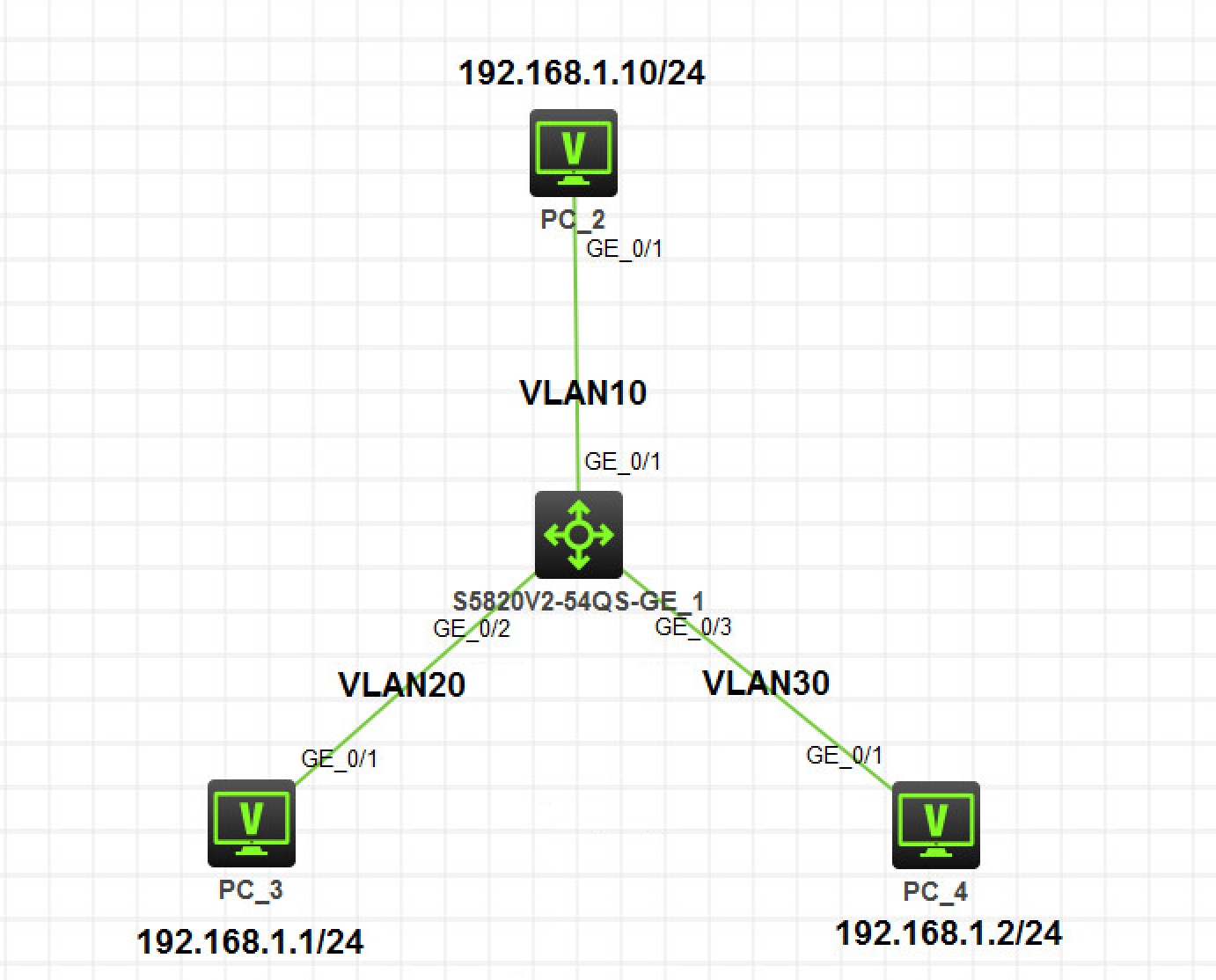

实验拓扑Private VLAN（私有vlan） 实验图 1-1注：如无特别说明，描述中的 R1 或 SW1 对应拓扑中设备名称末尾数字为 1 的设备，R2 或 SW2 对应拓扑中设备名称末尾数字为 2 的设备，以此类推；另外，同一网段中，IP 地址的主机位为其设备编号，如 R3 的 g0/0 接口若在192.168.1.0/24网段，则其 IP 地址为192.168.1.3/24，以此类推实验需

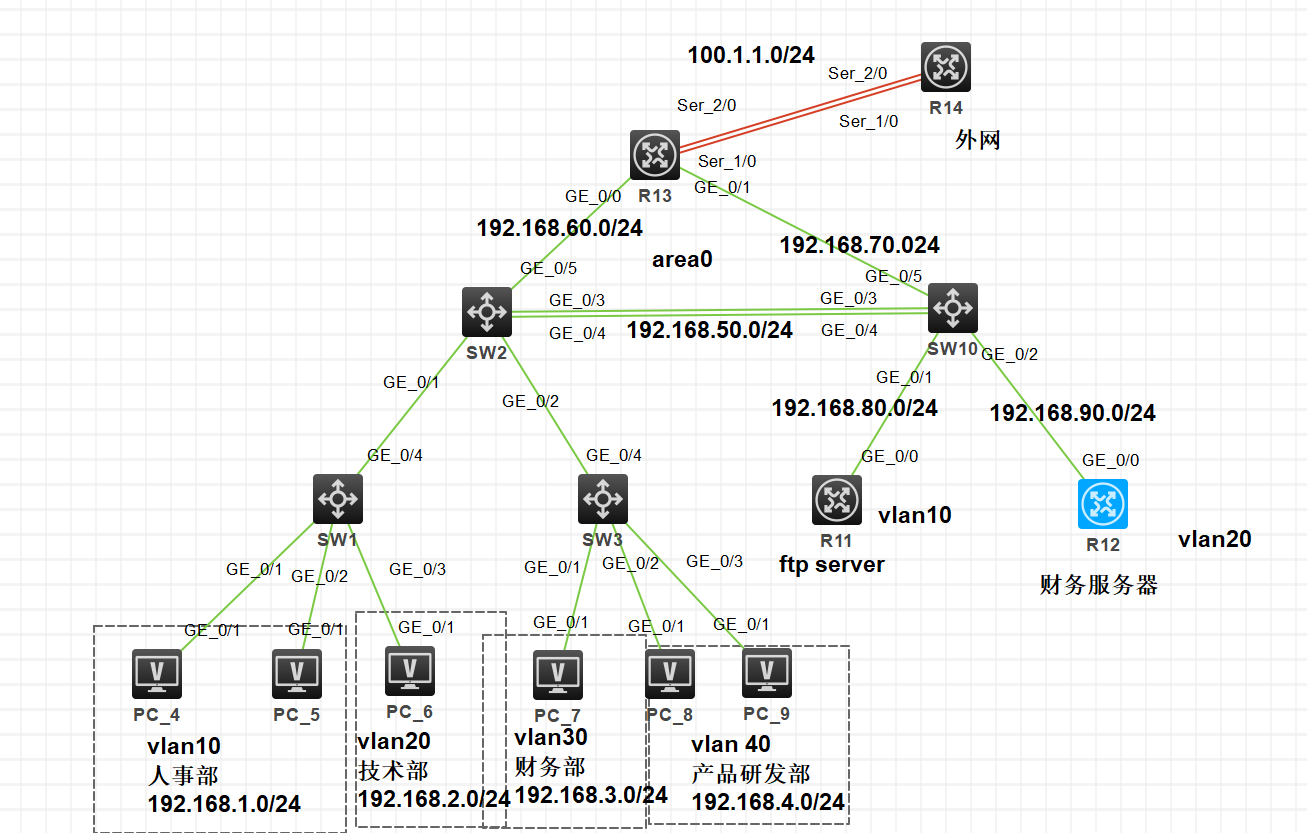

按照图示配置 IP 地址sw2和sw10使用链路聚合四个部门：地址为dhcp获取sw2,r13,sw10,运行ospf，使其内网互通，ospf使用命令下发缺省网关R13与R14采用双向认证。仅允许技术部和产品研发部方位外网，财务部门访问财务服务器R11作为ftp服务器，要求外网用户可以访问

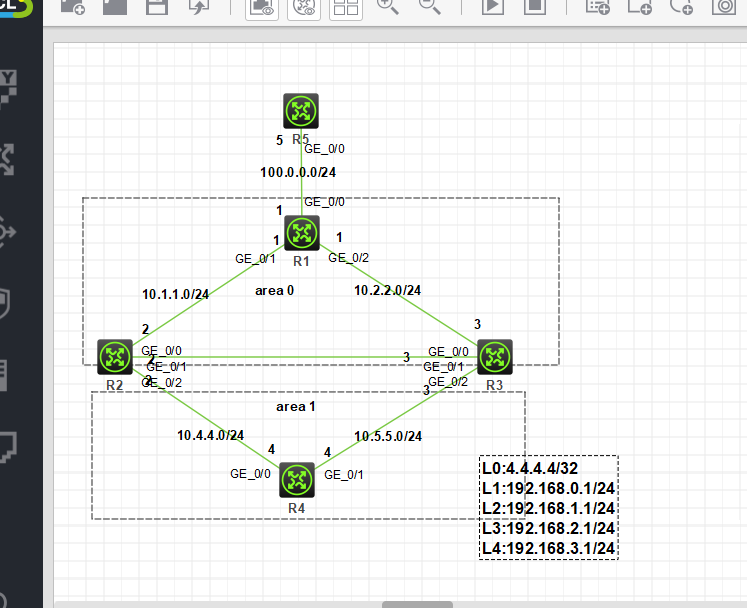

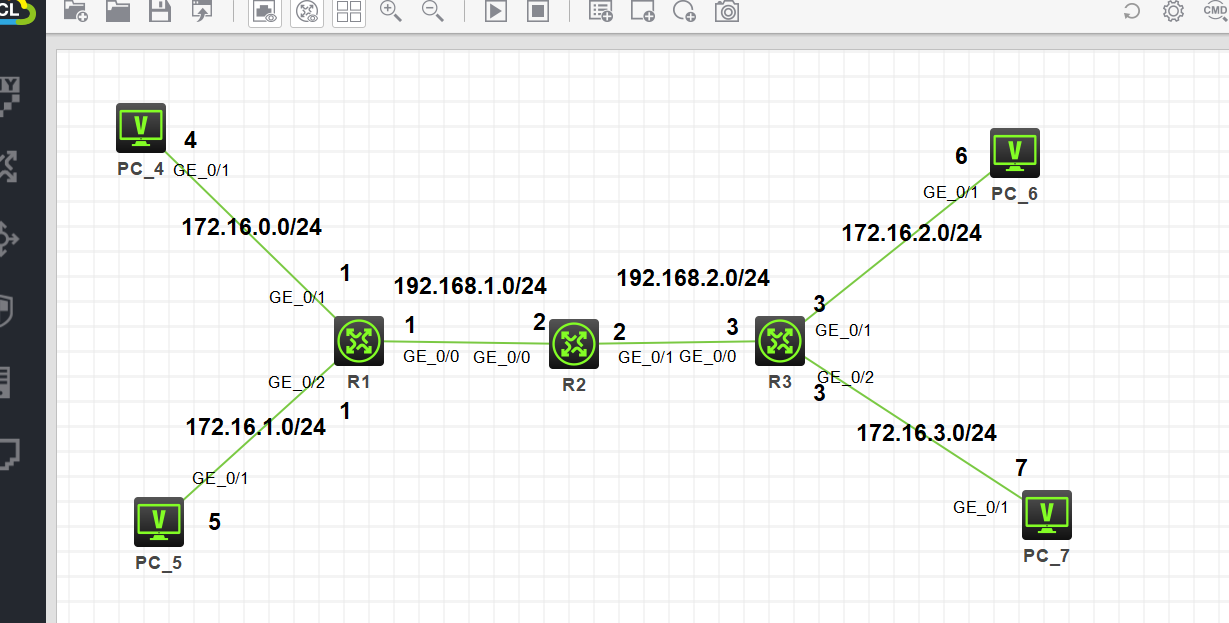

实验拓扑OSPF综合实验​图 1-1注：如无特别说明，描述中的 R1 或 SW1 对应拓扑中设备名称末尾数字为 1 的设备，R2 或 SW2 对应拓扑中设备名称末尾数字为 2 的设备，以此类推；另外，同一网段中，IP 地址的主机位为其设备编号，如 R3 的 g0/0 接口若在192.168.1.0/24网段，则其 IP 地址为192.168.1.3/24，以此类推实验需求按照图示配置 IP 地址，

图 1-1注：如无特别说明，描述中的 R1 或 SW1 对应拓扑中设备名称末尾数字为 1 的设备，R2 或 SW2 对应拓扑中设备名称末尾数字为 2 的设备，以此类推；另外，同一网段中，IP 地址的主机位为其设备编号，如 R3 的 g0/0 接口若在192.168.1.0/24网段，则其 IP 地址为192.168.1.3/24，以此类推实验需求按照图示配置 IP 地址和网关在 SW1，SW2，S

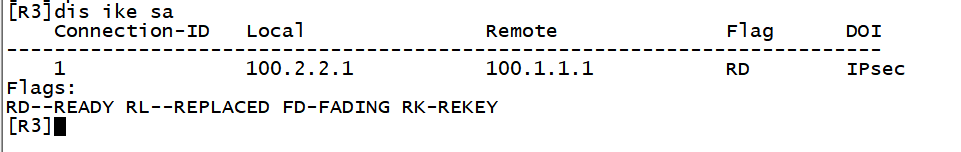

实验需求1. 某企业北京总部、上海分支、武汉分支分别通过 R1，R3，R4 接入互联网，配置默认路由连通公网2. 按照图示配置 IP 地址，R1，R3，R4 分别配置 Loopback0 口匹配感兴趣流，Loopback1 口模拟业务网段3. 北京总部拥有固定公网地址，在 R2 上配置 DHCP，对 R3 和 R4 动态分配 IP 地址，IP 地址网段如图4. 北京总部、上海分支、武汉分支配置 G

实验拓扑https://d0.ananas.chaoxing.com/download/2d2556f0a9fca08320d89791251f723e?at_=1650848837466&ak_=f60a9dd4538492131edec468d348dc80&ad_=12acaea06a82f16cac59353ddef01165图 1-1注：如无特别说明，描述中的 R1 或

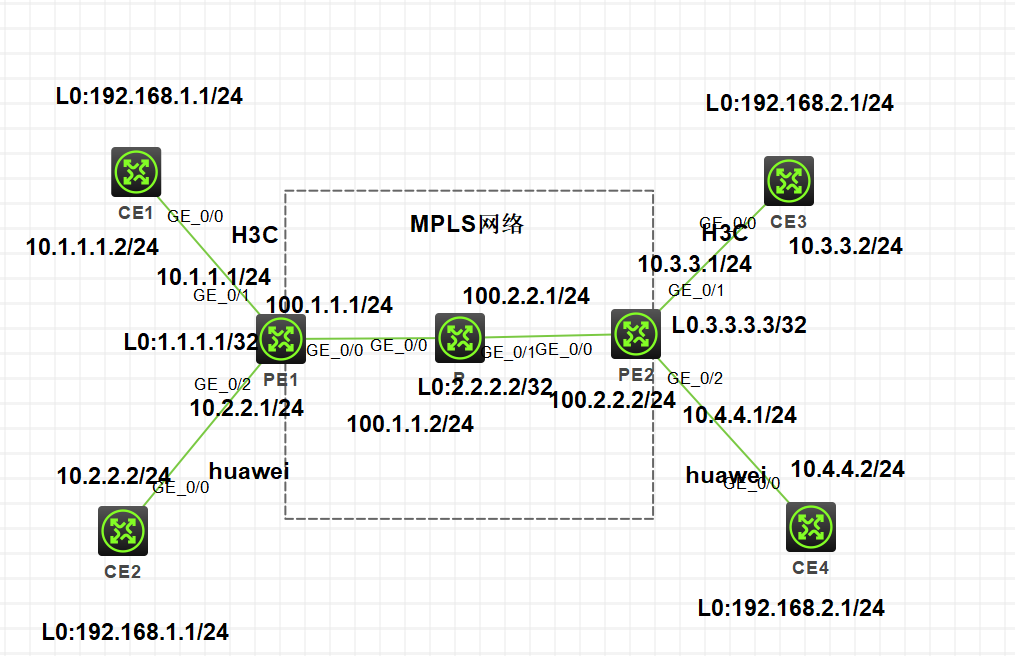

步骤 1：在 PE1 上创建 BGP 进程，与 PE2 使用 Loopback0 口建立 IBGP 邻居，并在 vpnv4 地址族视图下使能邻居。步骤 3：在 CE2 上配置 OSPF，与 PE1 的 huawei VPN 实例建立邻接关系，传递私网路由。步骤 2：在 CE1 上配置 OSPF，与 PE1 的 h3c VPN 实例建立邻接关系，传递私网路由。步骤 4：在 PE2，CE3 和 CE4
