模块第3脚内部有一个高精度的电压源（3.3V），可以为外设供电，模块第2脚是信号源输入脚，输入0-2V，对应输出0-20mA，当输入超过2V模块输出电流将逐步进入饱和。为了应用MCU输出的PWM信号对模块的精准调控，可按图中来实现，增加一个反相器（可用NC7SZ14），图中电阻分压是为了兼容VPP=5V的PWM信号。最小输出电流是模块的自身功耗（85uA±20uA），最大电流是模块的饱和电流（21

把上面两代码的值设为相等，此时输出的PWM是高电平（即100%占空比），看电流表的值，如果21.715mA。那么，你就改成 TIM_TimeBaseInitStructure.TIM_Period =TIM_TimeBaseInitStructure.TIM_Period = 21715;细调此值，便能输出分辫率为1uA的较精准电流值。执行PWM_SetCompare1(20000);输出的电流就

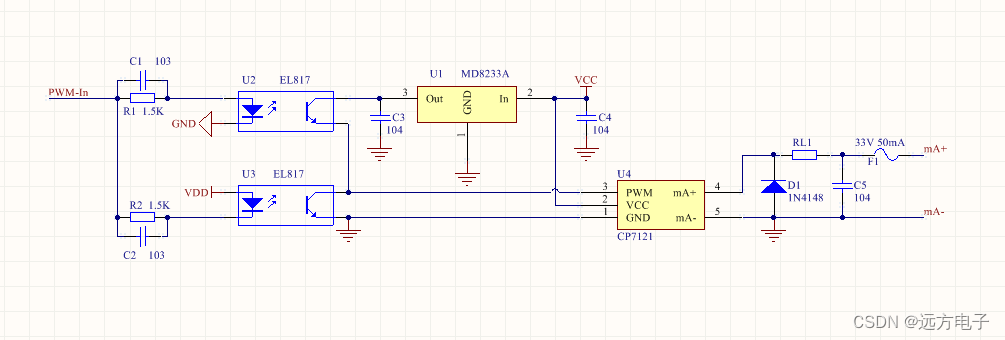

因光耦属非线器件，同时结电容的存在，对PWM信号会产生较大失真，主要是对PWM信号的上升沿和下降沿的时间会增加。对PWM占空比的起点和终点转为电流产生很大的线性误差，但对占空比中段对电流线性误差影响微小，我们就利用PWM占空比中断来转化成4-20mA输出。，图中VDD=3V3，信号线浮空时实测光耦输出端电流只有0.5mA。线性误差很小，忽略不计（测量误差可能大实际误差）。PWM信号的上升和下降沿时
