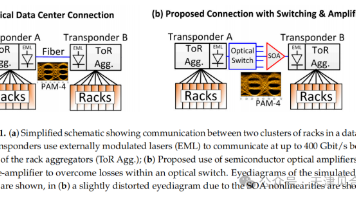

特色应用与普通单段半导体光放大器相比，多段半导体光放大器具有更优异的噪声和增益饱和性能。在本文中，我们评估了在数据中心内的短距离光通信链路中，使用多段半导体光放大器作为前置放大器时的性能优势。摘要多段半导体光放大器（SOA）已被证明与单段 SOA 相比，具有更优异的噪声和线性性能。我们展示了如何为多段 SOA 创建一个适用于光通信系统仿真的简化数值模型，并使用该模型研究 56 Gbit/s 四电平

在图4c中，我们保持了板层的总厚度，但我们增加了InGaAsP层的厚度，并减少了InP层的厚度。在本文中，第一部分我们首先给出了我们的模拟仿真结果，在第二部分，我们给出了1.58 μm MOPA的芯片垂直和水平结构设计，第三部份我们介绍了MOPA器件的制造，最后，第四部分我们展示了该MOPA器件的光学和电气测量结果。另一个方法是使用曲波导结构，如图1c[10]，这个结构中，DFB 激光器是直的，调

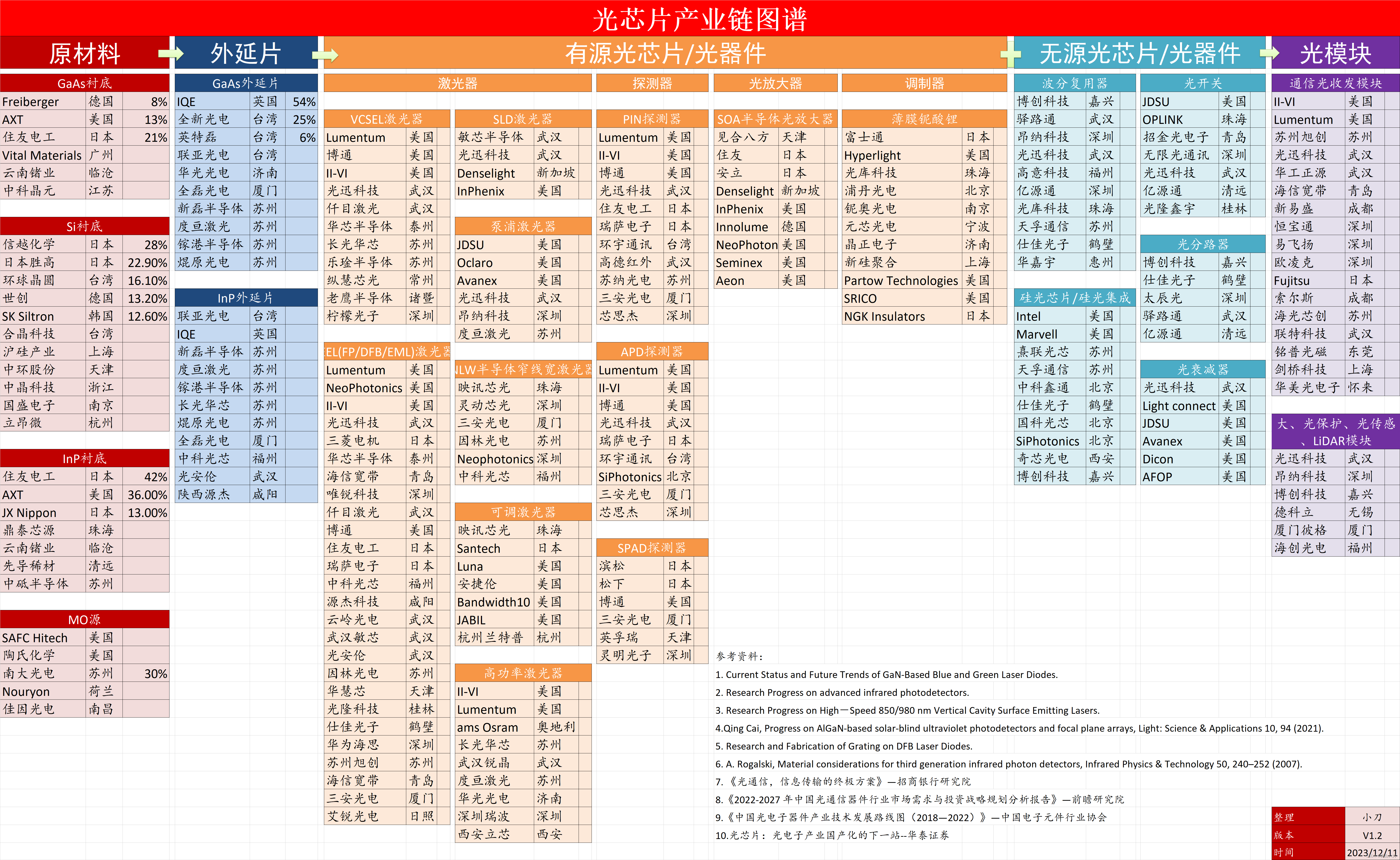

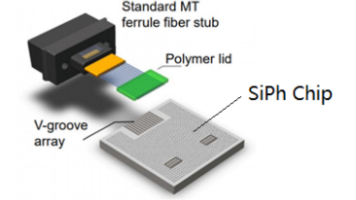

光芯片产业链图谱转载。

---翻译自Huibin Chen，Zhenyu You等人的文章摘要我们提出并制备了一种基于光学放大反馈的单片集成双模半导体激光器（DML）。该器件利用可调节的光学自注入反馈实现双波长激射，并且其亚毫米级总腔长使其具备作为微波源的潜力。在保持半导体光放大器（SOA）注入电流恒定的情况下，通过向分布反馈激光器（DFB）段注入不同电流，我们实现了可调谐微波信号，其频率范围分别为10 GHz和18 G

-本文翻译自由Geoff H. Darling于2003年撰写的文章。尽管文章较早，但可以了解一些SOA底层原理，并可看到早期SOA研究的思路和过程，于今仍有很高借鉴价值。摘要本文介绍一种新型宽光谱半导体光放大器（SOA）技术，通过电控可调光谱形状的超宽光谱，来满足粗波分复用和城域网中出现的新放大需求。使用分子束外延在InGaAsP材料中制造多量子阱SOA，每个器件中沿其长度方向由两段组成。使用无

光芯片产业链图谱转载。

由于SOA的注入电流密度与增益芯片非常不同，为满足高饱和功率需求，SOA的光学限制因子较低，因此，与增益芯片相比有源层应该彼此不同，增益芯片应混合集成。为了在阈值电流下获得宽的增益带宽，可调激光腔中使用的增益芯片应该介于SOA和固定波长激光器设计之间，而固定波长激光器具有高的光学限制因子。除了端面反射率，增益芯片设计的有源层与SOA的有源层非常相似，然而如上所述，光学限制因子略有差别。这里的目的是
