一、需求背景
当用户首次上网时，会要求用户提交用户名密码信息，如果用户提交的用户名密码信息和本地（或第三方服务器）一致，则给予认证通过。
一般适用于对认证要求严格，希望上网日志记录具体的帐号，或希望和客户现有的第三方服务器结合认证的场景。
二、HTTP协议基础
HTTP协议简介
什么是超文本(HyperText)？Hyper Text Transfer Protoco
包含有超链接(Link)和各种多媒体元素标记(Markup)的文本。这些超文本文件彼此链接，形成网状(Web)，因此又被称为网页(Web Page)。这些链接使用URL表示。最常见的超文本格式是超文本标记语言HTML。
什么是URL？
URL即统一资源定位符(Uniform Resource Locator)，用来唯一地标识万维网中的某一个文档。URL由协议、主机和端口(默认为80)以及文件名三部分构成。如：
什么是超文本传输协议HTTP？
是一种按照URL指示，将超文本文档从一台主机(Web服务器)传输到另一台主机(浏览器)的应用层协议，以实现超链接的功能。
HTTP工作原理
请求/响应交互模型
在用户点击URL为 http://www.qq.com/index.html的链接后，浏览器和Web服务器执行以下动作：
1.浏览器分析超链接中的URL
2.浏览器向DNS请求解析www.qq.com的IP地址
3.DNS将解析出的IP地址222.246.129.80返回浏览器
4.浏览器与服务器建立TCP连接(80端口)
5.浏览器请求文档：GET /index.html
6.服务器给出响应，将文档index.html发送给浏览器
7.释放TCP连接
8.浏览器显示index.html中的内容

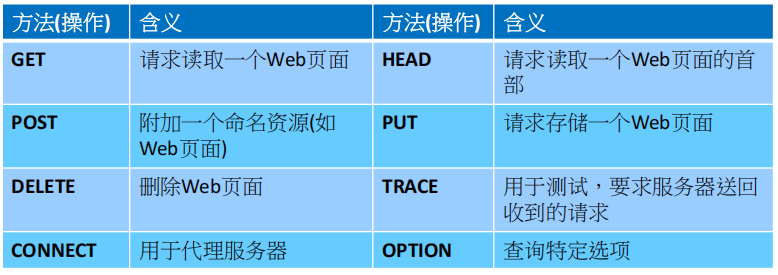

HTTP请求方法：
请求报文中的方法
HTTP响应

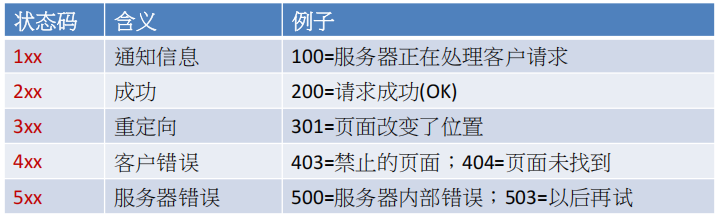

响应报文中的状态码
状态码(Status-Code)是响应报文状态行中包含的一个3位数字，指明特定的请求是否被满足，如果没有满足，原因是什么。状态码分为以下五类：

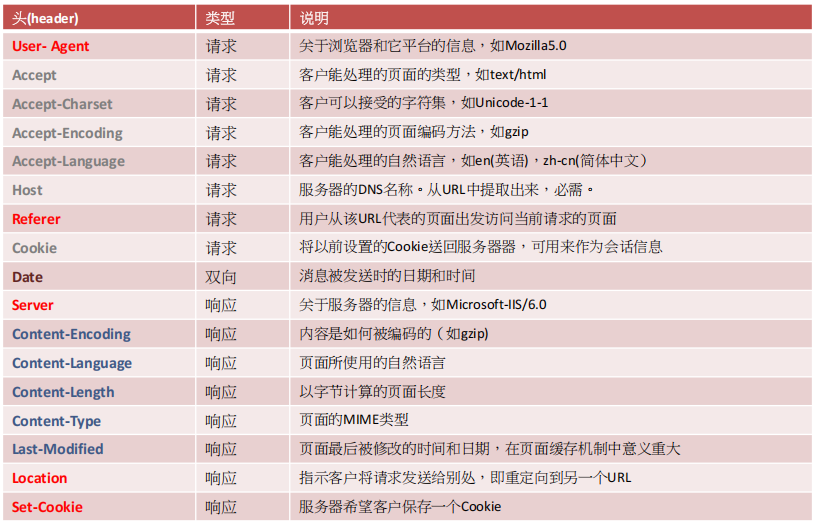

HTTP头部：
三、密码认证实战流程
以访问www.qq.com为例
第一步：PC先进行www.qq.com DNS解析域名过程
第二步：PC向解析出的www.qq.com服务器地址发起tcp三次握手
第三步：PC向www.qq.com 服务器发出GET请求，请求主页
第四步：AC拦截PC的GET请求，并把AC自己伪装成服务器（用腾讯服务器的IP给PC发包），给PC回复HTTP 302 Moved Temporarily ，要求PC重定向请求以下URL
http://10.1.3.4:80/ac_portal/proxy.html?template=default&tabs=pwd&vlanid=0&url
=http://www.qq.com%2f 其中10.1.3.4就是AC设备的LAN IP、网桥IP或者虚拟IP
第五步：PC自动重定向访问AC的认证界面，输入正确的账号密码，登录成功
四、故障排查与优化
如果“密码认证页面”无法正常弹出，应该如何排查？
先确认网络环境,手动打开是否可以打开
1、网桥部署虚拟地址是否跟内网冲突，PC浏览器是否做了上网代理
2、AC下接的设备是否有做限制
3、需要启用未通过认证的用户允许访问dns服务
4、访问的如果是https的网站需要启用HTTPS请求未通过认证时,重定向到认证页面（代理时除外）
5、根据关联的上网策略不能拒绝http应用和dns应用
6、防火墙规则不能拒绝80和53端口【系统管理】-【防火墙】-【LAN-WAN】
特殊环境适配
如果以设备网桥模式部署在30位掩码的环境中是否还能弹出重定向页面？
答：AC部署在防火墙和核心交换机之间，在防火墙与AC连接的接口配置一个新的网段地址（AC在网桥模式不支持NAT，下一代防火墙在网桥模式支持NAT）
五、用户和用户组管理
【用户管理】-【组/用户】：可以查看、新增、删除用户/组信息
【限制在以下地址范围内登录】：指的是账号只能在设置地址范围的终端上登录，其它账号也可以在这些地址上登录。
【终端绑定（用户绑定）】：被绑定的地址只能在此账号登录，用户同时可以绑定多终端，可以用于免认证
可以一次新建一个用户或组，也可以一次新建多个组，添加多个组时，名称用英文逗号隔开
如果用户和组太多，可以将用户和组格式做成csv表格，一次性导入设备。
如果只添加用户，且认证方式为不需要认证，单点登录，也可以通过认证策略自动添加新用户。
用户注销机制
1. 在【系统管理】-【在线用户管理】中强制注销在线用户 （临时用户，Dkey用户，无需认证的用户无法被强制注销）
2. 在【认证选项】中选择【无流量时强制注销用户】（对所有用户生效）
3. 在【用户认证与管理】-【认证高级选项】-【认证选项】里设置【每天强制注销】，并设置注销时间（对所有用户生效）
4. 设置认证页面关闭时自动注销
5. 设置MAC变动时自动注销
